FDC1004 Hochauflösender kapazitiver Sensor-IC Übersicht

Der FDC1004 ist ein kapazitiver Sensor-IC, der entwickelt wurde, um sehr kleine Änderungen in der Kapazität zu messen und sie in digitale Daten umzuwandeln, die von einem Mikrocontroller gelesen werden können. Dieser Artikel erklärt die Pinbelegung des FDC1004, das Funktionsprinzip, die wichtigsten Spezifikationen, Merkmale, Anwendungen, den Vergleich mit anderen kapazitiven Sensor-ICs und das Verhalten des Anwendungsschaltkreises.

Katalog

FDC1004 Kapazitiver Sensor-IC Grundlagen

Der FDC1004 ist ein hochauflösender, 4-Kanal Kapazitäts-zu-Digital-Wandler, der für kapazitive Sensorsysteme entwickelt wurde. Er misst sehr kleine Kapazitätsänderungen und wandelt sie in digitale Daten um, die über eine I²C-Schnittstelle von einem Mikrocontroller gelesen werden können.

Jeder Kanal hat einen Vollbereich von ±15 pF und kann Sensor-Offset-Kapazitäten von bis zu 100 pF verarbeiten. Dieser Offset kann intern programmiert oder über einen externen Kondensator bereitgestellt werden, was die Messflexibilität und -stabilität verbessert.

Der FDC1004 enthält auch Shield-Treiber, die helfen, EMI-Interferenzen zu reduzieren und die Sensorrichtung des kapazitiven Sensors zu fokussieren. Dies macht das System in lauten Umgebungen zuverlässiger.

Er ist in 10-poligen WSON- und VSSOP-Gehäusen erhältlich, beide mit einer kompakten Gehäusegröße von 3,0 mm × 3,0 mm. Sein kleiner Fußabdruck unterstützt energieeffiziente, kostengünstige und platzsparende kapazitive Sensordesigns.

Alternativen & Äquivalente Modelle

IC / Modell	Haupt Merkmal	Kanäle	Schnittstelle
MPR121	Kapazitiver Touch Sensor	12	I²C
CAP1188	Touch-Sensor Controller	8	I²C
AT42QT1010	Eingehende Touch-Sensing	1	Digitalausgang
FDC2214	Hochauflösende induktive/kapazitive Sensorik	4	I²C
AD7746	Präzise Kapazitätsmessung	2	I²C
CY8CMBR3116	Kapazitiver Taster-Controller	16	I²C

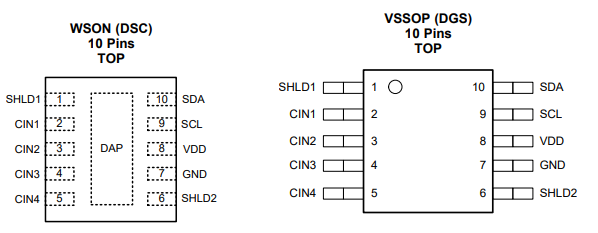

FDC1004 Pinbelegung und Pinfunktionen

Pin	Name	Typ	Beschreibung
1	SHLD1	Shield-Treiber Ausgang	Treibt die Abschirmungsebene an, um EMI-Geräusche zu reduzieren und die Sensorrichtung zu verbessern.
2	CIN1	Kapazitive Eingabe	Eingang des kapazitiven Sensors für Kanal 1.
3	CIN2	Kapazitive Eingabe	Eingang des kapazitiven Sensors für Kanal 2.
4	CIN3	Kapazitive Eingabe	Eingang des kapazitiven Sensors für Kanal 3.
5	CIN4	Kapazitive Eingabe	Eingang des kapazitiven Sensors für Kanal 4.
6	SHLD2	Shield-Treiber Ausgang	Zweiter Schild Treiberausgang für Sensorschildung und Geräuschreduzierung.
7	GND	Erde	Erdung Anschluss für das IC.
8	VDD	Stromversorgung	Positiver Strom versorgungsanschluss.
9	SCL	I²C Takt	Serieller Takt Leitung für I²C Kommunikation.
10	SDA	I²C Daten	Serielle Datenleitung für I²C Kommunikation.

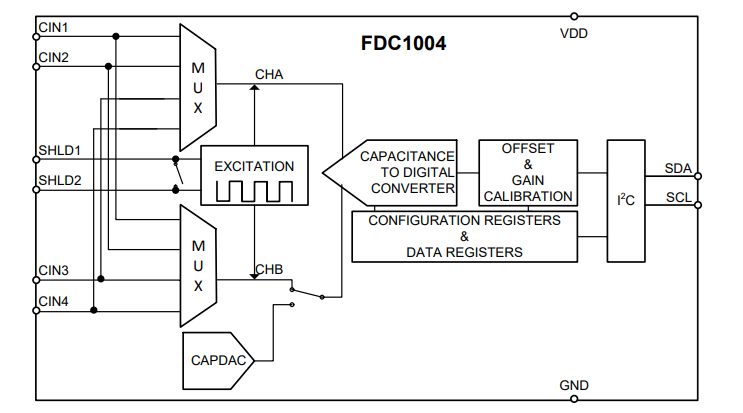

Wie der FDC1004 in kapazitiven Sensorsystemen funktioniert

Der FDC1004 funktioniert, indem er sehr kleine Änderungen der Kapazität zwischen einer Sensorelektrode und der Erde misst. Wenn ein leitfähiger Gegenstand sich in der Nähe des Sensors bewegt, ändert sich der Kapazitätswert. Das IC erkennt diese Änderung und wandelt sie in digitale Daten um, die von einem Mikrocontroller über die I²C-Schnittstelle verarbeitet werden können.

Im Inneren des FDC1004 wählt der MUX (Multiplexer) einen der vier kapazitiven Eingangskanäle (CIN1 bis CIN4) aus. Das ausgewählte Sensorsignal wird dann mit dem Erregungskreis und dem Kapazitäts-zu-Digital-Wandlerblock verbunden. Der Erregungsblock erzeugt das Sensorsignal, das zur genauen Messung von Kapazitätsänderungen verwendet wird.

Die gemessene Kapazität wird vom internen Kapazitäts-zu-Digital-Wandler (CDC) in digitale Werte umgewandelt. Diese digitalen Messungen werden durch Offset-, Gain-Kalibrierung und Konfigurationsregister verarbeitet, bevor sie über die I²C-Kommunikationsschnittstelle unter Verwendung der SDA- und SCL-Pins übertragen werden.

Das IC umfasst auch SHLD1 und SHLD2 Schildtreiber, die helfen, EMI-Rauschen zu reduzieren und die Sensorstabilität zu verbessern. Darüber hinaus kompensiert der interne CAPDAC-Schaltkreis die Sensor-Offset-Kapazität, sodass der FDC1004 auch bei größeren Sensorelektroden oder längeren Sensorleitungen genaue Messungen aufrechterhalten kann.

Wichtige Spezifikationen des FDC1004

Spezifikation	Wert
Gerätetyp	4-Kanal Kapazitäts-zu-Digital-Wandler
Versorgungs-/Leistungsspannung (VDD)	3 V bis 3,6 V
Betriebstemperatur	-40°C bis 125°C
Messbereich	±15 pF
Maximaler Eingangs-Offset Kapazität	100 pF
Auflösung	16-Bit
Versorgungsstrom (Aktivmodus)	750 µA typisch
Versorgungsstrom (Standby-Modus)	29 µA typisch
Erregungsfrequenz	25 kHz
AC-Erregungsspannung	2,4 Vpp
Durchschnittliche DC Spannung	1,2 V
Schildtreiber Fähigkeit	400 pF
Kommunikationsschnittstelle	I²C
I²C Taktfrequenz	10 kHz bis 400 kHz
ESD-Schutz (HBM)	±1000 V
Lagertemperatur	-65°C bis 150°C
Gehäuseoptionen	WSON-10, VSSOP-10
Gehäusegröße	3,0 mm × 3,0 mm

FDC1004 Funktionen des kapazitiven Sensors IC

Hochauflösende Kapazitätsmessung

Der FDC1004 unterstützt eine hochauflösende Kapazitätsmessung mit einem Eingangsbereich von ±15 pF und einer Messauflösung von 0,5 fF, die die Detektion sehr kleiner Kapazitätsänderungen ermöglicht.

Vier-Kanal-Kapazitives Sensing

Das IC umfasst 4 kapazitive Eingangskanäle, die es mehreren Sensoren ermöglichen, innerhalb eines einzigen Sensorsystems zu arbeiten.

Unterstützung großer Offset-Kapazitäten

Der FDC1004 kann bis zu 100 pF maximale Offsetkapazität verarbeiten, was größere Sensorelektroden und längere Sensorleitungen unterstützt.

Programmierbare Ausgabedatenraten

Das Gerät unterstützt programmierbare Abtastraten von 100 S/s, 200 S/s und 400 S/s für eine flexible Sensierungsleistung.

Niedriger Stromverbrauch

Das IC arbeitet mit niedrigem Stromverbrauch und benötigt etwa 750 µA im Aktivmodus und 29 µA im Standby-Modus.

Unterstützung für Schildtreiber

Integrierte Schildtreiber unterstützen bis zu 400 pF Schildlast und helfen, EMI-Interferenzen zu reduzieren und die Sensorstabilität zu verbessern.

I²C Kommunikationsschnittstelle

Der FDC1004 verwendet eine standardisierte I²C-Schnittstelle für die Kommunikation mit Mikrocontrollern und eingebetteten Systemen.

Breiter Betriebstemperaturbereich

Das Gerät unterstützt einen Betriebstemperaturbereich von −40°C bis 125°C.

Wo wird der FDC1004 verwendet?

• Kapazitive Touch-Oberflächen – Wird zur Erkennung von Berührungen und Nähe auf berührungsempfindlichen Oberflächen verwendet.

• Flüssigkeitsstandüberwachungssysteme – Misst Flüssigkeitsstände durch nicht-metallische Behälter ohne direkten Kontakt.

• Näherungserkennungssysteme – Erkennt nahegelegene leitfähige Objekte durch Kapazitätsänderungen.

• Gesten-Erkennungsgeräte – Verfolgt Handbewegungen und Gestenaktivitäten in der Nähe des Sensorbereichs.

• Industrielle kapazitive Sensorausrüstungen – Verwendet in Präzisionssensingsystemen, die eine stabile Kapazitätsmessung erfordern.

• Eingebettete Sensorsysteme – In MCU-basierte Sensor- und Überwachungsdesigns über die I²C-Schnittstelle integriert.

• Umweltüberwachungssensoren – Unterstützt Sensorsysteme, die Material- oder Umweltveränderungen durch Kapazitätsänderungen überwachen.

FDC1004 vs andere kapazitive Sensorschaltungen

Merkmal	FDC1004	MPR121	CAP1188	AD7746
Hauptfunktion	Hochauflösende Kapazitätsmessung	Kapazitive Berührungserkennung	Kapazitive Berührungserkennung	Präzise Kapazitätsmessung
Anzahl der Kanäle	4	12	8	2
Schnittstelle	I²C	I²C	I²C	I²C
Messauflösung	16-Bit / 0,5 fF	Geringere Berührungsebeneauflösung	Berührungsebene-Erkennung	24-Bit hohe Präzision
Eingabebereich	±15 pF	Berührungserkennung fokussiert	Berührungserkennung fokussiert	±4 pF typisch
Unterstützung der Offsetkapazität	100 pF	Eingeschränkt	Eingeschränkt	Kleiner im Vergleich zu FDC1004
Unterstützung für Abschirmschaltungen	Ja	Nein	Nein	Nein
Niedriger Strombetrieb	Ja	Ja	Ja	Mäßig
Am besten geeignet für	Präzise kapazitive Sensorik	Berührungstasten und Tastaturen	Menschliche Berührungsschnittstellen	Industrielle Präzisionssensing
Komplexität	Mäßig	Einfach	Einfach	Höher
Verpackungsart	WSON / VSSOP	QFN	QFN / SOIC	MSOP
Hauptvorteil	Hohe Empfindlichkeit und Abschirmunterstützung	Mehr Berührungskanäle	Einfache Berührungsimplementierung	Sehr hohe Präzisionsmessung

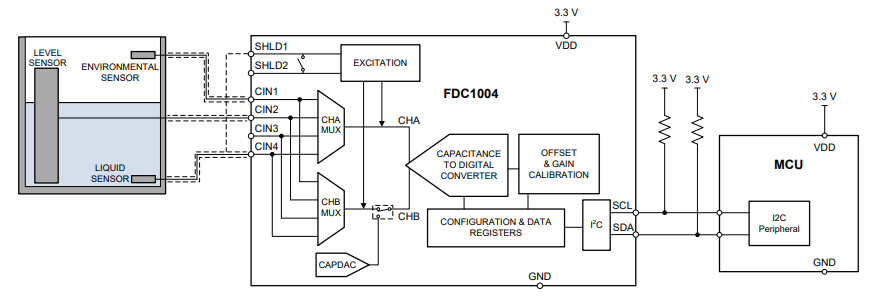

FDC1004 Anwendungs-Schaltkreis

Der Anwendungsschaltkreis zeigt, wie der FDC1004 als kapazitiver Steuercontroller funktioniert, der mit externen Sensoren und einem Mikrocontroller (MCU) verbunden ist. In diesem Design sind die kapazitiven Sensorelektroden mit den CIN1–CIN4-Eingangskanälen verbunden. Diese Sensoren erkennen Kapazitätsänderungen, die durch nahegelegene leitende Materialien oder Bewegungen des Flüssigkeitsniveaus verursacht werden.

Innerhalb des ICs wählen die CHA- und CHB-Multiplexer die aktiven Sensorikkanäle aus. Der Erregungsblock erzeugt das Sensorsignal, das verwendet wird, um die Sensorkapazität aufzuladen und zu messen. Der interne Kapazitäts-zu-Digital-Umsetzer (CDC) wandelt dann die gemessene Kapazität in digitale Werte um.

Der CAPDAC-Block kompensiert den Offset der Sensorkapazität, was die Messstabilität verbessert, wenn größere Sensorelektroden oder längere PCB-Spuren verwendet werden. Der Offset- und Verstärkungs-Kalibrierungsblock verbessert die Genauigkeit weiter, indem er Messabweichungen korrigiert.

Die SHLD1- und SHLD2-Abschirmtreiber helfen, EMI-Rauschen und unerwünschte parasitäre Kapazität zu reduzieren. Dies verbessert die Richtungserkennung und macht das System stabiler in geräuschvollen Umgebungen.

Der FDC1004 kommuniziert mit dem MCU über die I²C-Schnittstelle, indem er die SDA- und SCL-Leitungen verwendet. Pull-up-Widerstände, die auf 3,3 V verbunden sind, halten die I²C-Kommunikation stabil.

FDC1004 Verpackungsinformationen

Fazit

Der FDC1004 kapazitive Sensorik-IC ist eine starke Wahl für Designs, die präzise und stabile Kapazitätsmessungen benötigen. Seine vier Sensorikkanäle, hohe Auflösung, Offsetkompensation, Abschirmtreiber und I²C-Schnittstelle machen ihn ausgefeilter als einfache Berührungssensorsteuerungen. Diese Funktionen helfen, die Messgenauigkeit zu verbessern, Störungen zu reduzieren und die Kommunikation mit Mikrocontrollern zu vereinfachen. Der FDC1004 eignet sich am besten für Projekte, die mehr als nur die grundlegende Berührungserkennung benötigen. Er ist nützlich, wenn das Design eine genaue Kapazitätsmessung, stabile Werte, mehrere Sensoreingänge und eine gute Rauschunterdrückung erfordert.

Häufig gestellte Fragen [FAQ]

1. Wie sorgt der FDC1004 für eine genaue Kapazitätsmessung in geräuschvollen Umgebungen?

Der FDC1004 enthält integrierte Abschirmtreiber (SHLD1 und SHLD2), die helfen, EMI-Interferenzen und parasitäre Kapazität zu reduzieren. Dies verbessert die Stabilität der Erkennung und ermöglicht eine genauere Kapazitätsmessung, selbst wenn externe elektrische Störungen vorhanden sind.

2. Warum unterstützt der FDC1004 eine Offsetkapazität von bis zu 100 pF?

Die Unterstützung für eine große Offsetkapazität ermöglicht es dem IC, mit größeren Sensorelektroden und längeren PCB-Leiterbahnen zu arbeiten. Dies hilft, eine stabile Sensorleistung aufrechtzuerhalten, ohne die Messgenauigkeit zu verlieren.

3. Was unterscheidet den FDC1004 von standardmäßigen kapazitiven Berührungssteuerungs-ICs?

Im Gegensatz zu einfachen Touch-Controllern ist der FDC1004 für hochauflösende Kapazitätsmessungen ausgelegt. Er bietet eine 16-Bit-Auflösung, programmierbare Abtastraten und präzise Sensoreigenschaften, die fortgeschrittene Sensorsysteme unterstützen.

4. Wie verbessert der interne CAPDAC die Leistung des Sensors?

Der interne CAPDAC kompensiert die Offset-Kapazität des Sensors vor der Umwandlung. Dies reduziert Messfehler und verbessert die Stabilität bei der Verwendung großer Sensoren oder langer Sensorverbindungen.

5. Warum ist die I²C-Schnittstelle in FDC1004-basierten Systemen wichtig?

Die I²C-Schnittstelle vereinfacht die Kommunikation zwischen dem FDC1004 und Mikrocontrollern. Sie reduziert die Verkabelungskomplexität und ermöglicht eine einfache Integration in eingebettete Sensorsysteme.

6. Wie beeinflussen programmierbare Ausgangsdatenraten die Leistung des FDC1004?

Die wählbaren Ausgangsraten von 100 S/s, 200 S/s und 400 S/s ermöglichen es Designern, die Erfassungszeit, die Reaktionszeit und den Stromverbrauch entsprechend den Systemanforderungen auszubalancieren.

7. Warum ist ein geringer Stromverbrauch in kapazitiven Sensorsystemen wichtig?

Mit einem aktiven Stromverbrauch von etwa 750 µA und einem Standby-Strom von etwa 29 µA hilft der FDC1004, den Gesamtstromverbrauch des Systems zu reduzieren, was wichtig für kompakte und energieeffiziente elektronische Geräte ist.
