Leitfaden für Hochspannungs-PNP-Transistoren MPSA92

Der MPSA92-Transistor ist ein weit verbreitetes Hochspannungs-PNP-Gerät.Seine soliden elektrischen Eigenschaften, das kompakte TO-92-Gehäuse und die Kompatibilität mit verschiedenen Steuerschaltkreisen machen ihn zu einer praktischen Wahl für alle, die mit Spannungspegeln arbeiten, die über die Fähigkeiten von Standard-Niederspannungstransistoren hinausgehen.In diesem Artikel wird der MPSA92-Transistor im Detail besprochen und seine wichtigsten Parameter, Verwendungszwecke und wichtigen Überlegungen behandelt.

Katalog

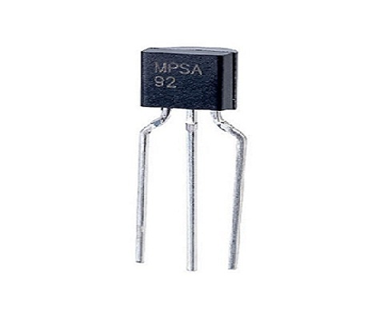

Übersicht über den MPSA92-Transistor

Die MPSA92 ist ein Hochspannungs-PNP-Bipolartransistor, der für Anwendungen entwickelt wurde, die zuverlässiges Schalten oder Verstärken bei Spannungen bis zu 300 V erfordern. Er ist in einem kompakten TO-92-Gehäuse untergebracht und bietet moderate Strombelastbarkeit (bis zu 500 mA) und stabile Leistung in Netzteiltreibern, Relaisschnittstellen und anderen Hochspannungssteuerschaltungen.Aufgrund seiner Struktur eignet es sich für Designs, bei denen herkömmliche Niederspannungstransistoren nicht sicher arbeiten können.

Mit einem typischen Verstärkungsbereich von 25–40 und einer Übergangsfrequenz von etwa 50 MHz bietet der MPSA92 eine zuverlässige Schaltgeschwindigkeit ohne übermäßige Komplexität.Entwickler müssen die geringe Verlustleistung von ca. 625 mW berücksichtigen und für eine ordnungsgemäße Vorspannung sorgen, insbesondere bei Verwendung in der Nähe der Spannungsgrenzen.Dies macht es ideal für leichte, platzsparende Schaltkreise, die eine hohe Spannung, aber einen moderaten Strom erfordern.

Wenn Sie Interesse am Kauf des MPSA92 haben, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

MPSA92-Alternativen und -Äquivalente

Modell	Typ / Paket	Spannung Bewertung	Aktuell Bewertung	Nutzung
MPSA43	Durchgangsloch (TO-92)	~300 V	~500 mA	Ähnlich wie MPSA92, wird aber oft in komplementären Paaren verwendet.
NTE288	Durchgangsloch	~300 V	~500 mA	Direkt kommerzieller Ersatz;ähnliche Spezifikationen.
KST92 (SMD)	SMD (Klein Gliederung)	~300 V	~500 mA	Oberflächenmontage Äquivalent von MPSA92.
2SA1371	Durchgangsloch	~300 V	~1 A	Höherer Strom Fähigkeit;geeignet für schwerere Lasten.
2SC3468	Durchgangsloch	~120 V (NPN)	~500 mA	Hinweis: Oft gepaart mit PNP-Äquivalenten;Überprüfen Sie vor dem Austausch die Polarität.

Spezifikationen des MPSA92-Transistors

Parameter	Wert
Hersteller	ON Semiconductor (onsemi)
Transistortyp	PNP
Paket/Koffer	TO-92 (TO-226-3, Langer Körper)
Montageart	Durchgangsloch
Teilestatus	Veraltet
Sammler Strom (Ic) Max	500mA
Sammler-Emitter Durchbruchspannung (Vceo)	300 V
Sammlerbasis Spannung (Vcbo)	300 V (typ.)
Emitter-Basis Spannung (Vebo)	5 V (typ.)
VCE-Sättigung (Max)	500 mV bei Ib = 2 mA, Ic = 20 mA
Sammler-Cutoff Strom (ICBO)	250 nA
Gleichstromverstärkung (hFE) Min	25 @ Ic = 30 mA, Vce = 10 V
Gleichstromverstärkung (hFE) Typischer Bereich	25–40
Macht Verlustleistung (Ptot)	625 mW
Übergang Frequenz (fT)	50 MHz
Betrieb Temperaturbereich	-55°C bis +150°C
Polarität	PNP
Führen Konfiguration (flache Seite Ihnen zugewandt)	1: Emitter – 2: Basis – 3: Sammler
Serie	Keine
Basisprodukt Nummer	MPSA92
Verpackung	Masse

MPSA92-Transistorfunktionen

Hochspannungs-PNP-Bipolartransistor

300 V Kollektor-Emitter-Durchbruchspannung

Kann einen Kollektorstrom von bis zu 500 mA verarbeiten

Niedrige Sättigungsspannung (≈ 500 mV)

Moderate DC-Verstärkung (hFE 25–40)

50 MHz Übergangsfrequenz für stabiles Schalten

625 mW maximale Verlustleistung

Großer Betriebstemperaturbereich (−55 °C bis +150 °C)

Kompaktes TO-92-Durchsteckgehäuse

Geeignet für Hochspannungsschalt- und Verstärkeranwendungen

Niedriger Leckstrom (ICBO ≈ 250 nA)

Langlebige Gehäuseoption mit langem Gehäuse für verschiedene PCB-Layouts

Verwendung des MPSA92-Transistors

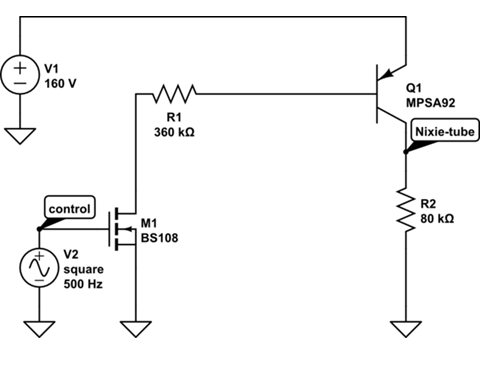

Die Schaltung zeigt, wie der Hochspannungs-PNP-Transistor MPSA92 zum Ansteuern einer Nixie-Röhre mithilfe eines Niederspannungs-Steuersignals verwendet werden kann.Eine 160-V-Versorgung versorgt die Röhre mit Strom, während der MPSA92 diese Hochspannung sicher ein- und ausschaltet.Die Basis des Transistors wird über einen 360-kΩ-Widerstand vorgespannt, wodurch der Strom begrenzt und das Gerät vor übermäßiger Basisansteuerung geschützt wird.

Ein BS108 N-Kanal-MOSFET steuert die Basis des MPSA92.Wenn der MOSFET ein Rechtecksignal empfängt, zieht er die Basis des MPSA92 auf Low, schaltet ihn ein und ermöglicht den Stromfluss durch die Nixie-Röhre.Wenn der MOSFET abschaltet, stoppt der MPSA92 die Leitung und die Anzeige erlischt.Der 80-kΩ-Widerstand in Reihe mit der Röhre stellt den richtigen Betriebsstrom ein und sorgt so für eine stabile Beleuchtung.

MPSA92-Transistoranwendungen

Hochspannungsschalten

Der MPSA92 wird häufig in Schaltkreisen verwendet, die Hochspannungslasten schalten und gleichzeitig durch Niederspannungssignale gesteuert werden müssen.Seine Nennspannung von 300 V ermöglicht den sicheren Betrieb in Umgebungen, in denen typische Niederspannungstransistoren ausfallen würden.Sie können es häufig zum Schalten von Stromschienen, zum Aktivieren von Hochspannungsanzeigen oder zum Steuern von Schaltkreisen verwenden, die eine Isolierung zwischen der Steuerlogik und dem Hochspannungsabschnitt erfordern.

Nixie-Röhrentreiber

Nixie-Röhren benötigen Spannungen von 150–200 V, wodurch sich der MPSA92 ideal zum Antrieb ihrer Anoden oder Kathoden eignet.Der Transistor kann die hohen Spannungsanforderungen bewältigen und wird gleichzeitig von Mikrocontrollern oder MOSFETs bei niedrigen Spannungen gesteuert.Dadurch wird sichergestellt, dass die Röhre richtig leuchtet, während gleichzeitig die elektrische Sicherheit gewahrt bleibt und ein übermäßiger Strom durch das Display verhindert wird.

Hochspannungssignalverstärker

In einigen analogen Anwendungen fungiert der MPSA92 als Kleinsignalverstärker für Hochspannungsschaltkreise.Aufgrund seiner Fähigkeit, großen Spannungsschwankungen standzuhalten, eignet es sich für die Audio- oder Steuersignalverarbeitung in Spezialgeräten.Obwohl es nicht für die Präzisionsverstärkung mit hoher Verstärkung gedacht ist, dient es zuverlässig in Schaltkreisen, bei denen die Spannungsverarbeitung Vorrang vor der Leistung hat.

Relais- und Magnettreiber

Der MPSA92 kann zur Steuerung von Relais oder Magnetspulen verwendet werden, die mit höheren Spannungen arbeiten, als Niederspannungstransistoren unterstützen können.Durch die Platzierung des Transistors zwischen der Hochspannungsquelle und der Spule ermöglicht das Gerät ein sicheres Schalten über Steuersignale mit geringer Leistung.Dadurch können Mikrocontroller oder Zeitschaltkreise elektromechanische Hochspannungskomponenten ohne Beschädigungsrisiko aktivieren.

Stromversorgungs- und Wechselrichterschaltungen

In Hochspannungs-Stromversorgungsdesigns wird der MPSA92 häufig in Anlaufschaltungen, Spannungserfassungs- und Kleinsignal-Steuerabschnitten verwendet.Aufgrund seiner Toleranz gegenüber hohen Kollektor-Emitter-Spannungen eignet es sich für die Stromversorgung von Steuerblöcken in Schaltnetzteilen oder Wechselrichtern.Es hilft bei der Verwaltung von Startsequenzen oder sorgt für eine stabile Vorspannung in Schaltkreisen, in denen häufig Spannungsspitzen auftreten.

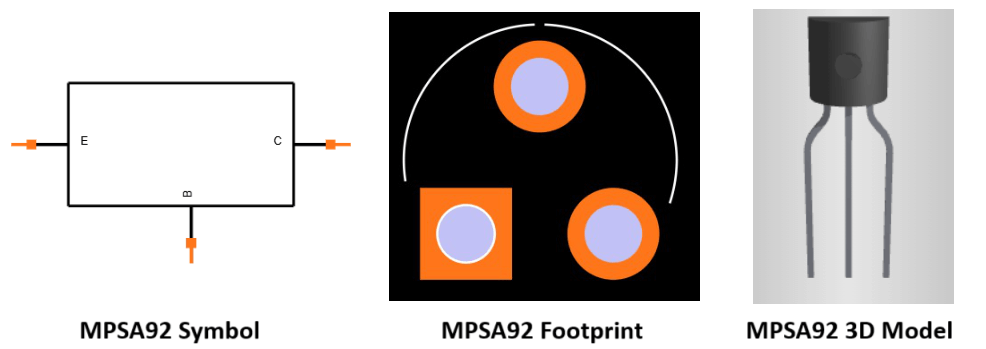

MPSA92 CAD-Modelle

Vergleich: MPSA92 vs. MPSA42

Spezifikation	MPSA92 (PNP)	MPSA42 (NPN)
Polarität	PNP	NPN
Sammler-Emitter Spannung (Vceo)	–300 V	300 V
Sammler Strom (Ic max)	500mA	500mA
Macht Zerstreuung	625 mW	625 mW
Gleichstromverstärkung (hFE)	25–40	40–80
Übergang Frequenz (fT)	50 MHz	50 MHz
Pakettyp	TO-92	TO-92
Typische Verwendung	Hochspannungs-PNP Schalten, Nixie-Treiber	Hochspannungs-NPN schaltend, komplementäres Paar zu MPSA92
Teilestatus	Veraltet	Veraltet
Anwendungen	Hochspannung Displaytreiber, Verstärker	Regulierungsbehörden, Treiber, allgemeines Hochspannungsschalten

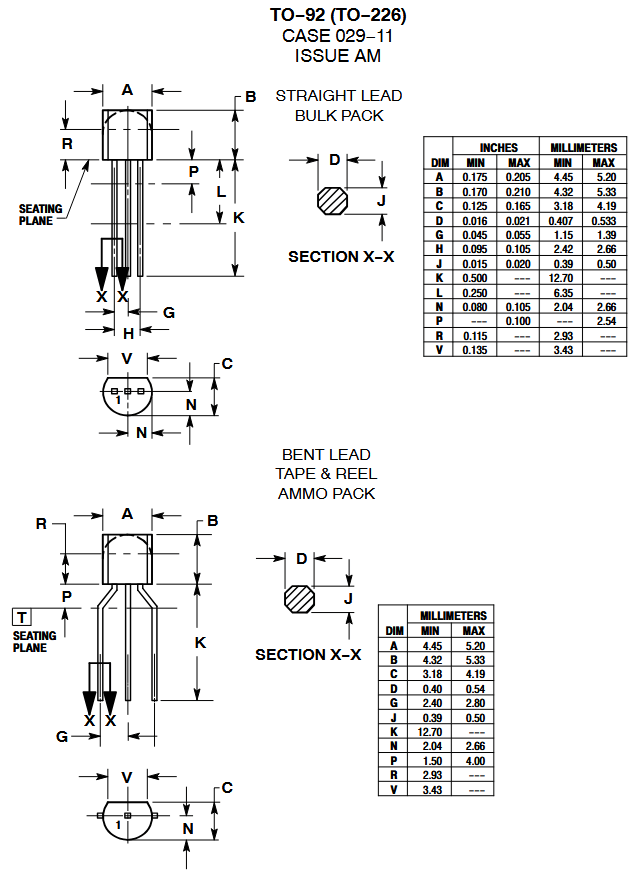

Mechanische Zeichnung des MPSA92-Transistors

Vorteile und Einschränkungen von MPSA92

MPSA92-Vorteile

Unterstützt Hochspannungen bis zu 300 V und eignet sich daher ideal für HV-Schaltvorgänge.

Funktioniert gut in Schaltkreisen, die eine Niederstromsteuerung von Hochspannungslasten erfordern.

Kompaktes TO-92-Gehäuse, geeignet für kleine Designs.

Zuverlässige Leistung bei moderater Schaltgeschwindigkeit (50 MHz).

Kompatibel mit vielen Nixie-Röhren- und Display-Treiberschaltungen.

Ein geringer Leckstrom gewährleistet einen stabilen Betrieb in empfindlichen Designs.

Wird oft als PNP-Ergänzung zu MPSA42 verwendet und ermöglicht Push-Pull-HV-Stufen.

MPSA92-Einschränkungen

Veralteter Teil, was die Beschaffung erschwert.

Relativ geringe Stromverstärkung (hFE) im Vergleich zu modernen Transistoren.

Die begrenzte Verlustleistung (625 mW) schränkt Hochstromanwendungen ein.

Das TO-92-Gehäuse bietet eine minimale Wärmeableitung und erfordert ein sorgfältiges thermisches Design.

Aufgrund der bescheidenen Verstärkungseigenschaften nicht für Präzisionsverstärkung geeignet.

Erfordert eine sorgfältige Handhabung in Hochspannungskreisen, um einen sicheren Betrieb zu gewährleisten.

Hersteller

ON Semiconductor (onsemi) ist bekannt für seine starken Fertigungskapazitäten und ist auf hochwertige Halbleiter für Leistungs-, Signal- und Hochspannungsanwendungen spezialisiert.Das Unternehmen betreibt moderne Fertigungsanlagen, bei denen Effizienz, Zuverlässigkeit und strenge Qualitätskontrolle im Vordergrund stehen.Mit seiner Expertise in der Herstellung diskreter Komponenten wie Transistoren, MOSFETs und Dioden gewährleistet onsemi durch Präzisionstechnik und robuste Testprozesse eine gleichbleibende Leistung.

Fazit

Der MPSA92-Transistor ist eine zuverlässige Lösung für Hochspannungsdesigns und bietet stabile Leistung, moderate Schaltgeschwindigkeit und Vielseitigkeit für Anwendungen, die von Anzeigetreibern bis hin zu Stromversorgungsschaltungen reichen.Obwohl es heute als veraltet gilt und ein sorgfältiges thermisches und Bias-Design erfordert, dient es weiterhin als zuverlässige Option sowohl für ältere Systeme als auch für kreative moderne Elektronik wie Nixie-Röhrenprojekte.Sein großer Betriebsbereich, der geringe Leckstrom und die bewährte Onsemi-Fertigungsqualität unterstreichen seinen Wert zusätzlich.

Datenblatt PDF

MPSA92 Datenblatt:

MPSA92,93.pdf

MMBTA92, PZTA92.pdf

Häufig gestellte Fragen [FAQ]

1. Was ist der typische Anwendungsfall für einen MPSA92-Transistor in der modernen Elektronik?

Der MPSA92 wird hauptsächlich in Hochspannungsschaltungen, Vintage-Display-Treibern und Steuerkreisen verwendet, in denen ein Betrieb mit 150–300 V erforderlich ist.

2. Kann ich einen MPSA92 durch einen Niederspannungs-PNP-Transistor ersetzen?

Nein. Niederspannungs-PNP-Transistoren können die Nennspannung von 300 V nicht bewältigen, was sie zu unsicheren und unwirksamen Ersatzprodukten macht.

3. Ist der MPSA92 für Mikrocontroller-basierte Projekte geeignet?

Ja, aber nur als Hochspannungs-Ausgangsstufe, die über einen Treibertransistor oder MOSFET gesteuert wird, nicht direkt über GPIO-Pins.

4. Warum wird der MPSA92 häufig in Nixie-Röhrenschaltungen verwendet?

Aufgrund seiner 300-V-Toleranz eignet er sich ideal zum Schalten der hohen Spannungen, die von Anoden oder Kathoden von Nixie-Röhren benötigt werden.

5. Was ist der Unterschied zwischen MPSA92 und A92?

A92 ist einfach eine andere Markierung oder ein Variantenname;beide beziehen sich auf denselben Hochspannungs-PNP-Transistor.

6. Welches SMD-Äquivalent kann den MPSA92 in kompakten Designs ersetzen?

Der KST92 ist das nächstliegende SMD-Äquivalent und bietet nahezu identische elektrische Eigenschaften in einem kleineren Gehäuse.
