MPSA42 NPN-Transistor – Spezifikationen und Datenblatthandbuch

Katalog

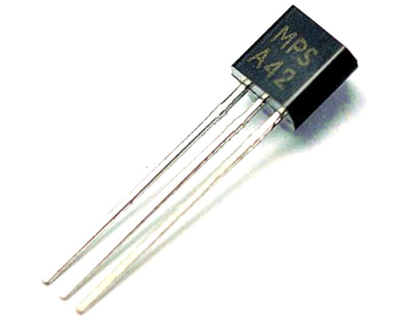

Übersicht über den MPSA42-Transistor

Die MPSA42 ist ein Hochspannungs-NPN-Siliziumtransistor, der für zuverlässiges Schalten und Verstärken in anspruchsvollen Schaltkreisen entwickelt wurde.Mit einer Kollektor-Emitter-Nennspannung von 300 V und einer Kollektorstromkapazität von 500 mA eignet er sich gut für Anwendungen, die eine robuste Leistung erfordern, die über das hinausgeht, was Standard-Kleinsignaltransistoren liefern können.Sein TO-92-Gehäuse erleichtert die Integration in kompakte Designs, während seine moderate Verstärkung und sein stabiler Betrieb sowohl Allzweck- als auch Hochspannungssignalstufen unterstützen.

Sie können den MPSA42 für Hochspannungstreiber, Videoschaltkreise und Steuerstufen in Netzteilen verwenden.Trotz seiner geringen Größe bietet es zuverlässige thermische Leistung und Schalteigenschaften, wenn es innerhalb seiner Verlustleistungsgrenzen verwendet wird.

Wenn Sie Interesse am Kauf des MPSA42 haben, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

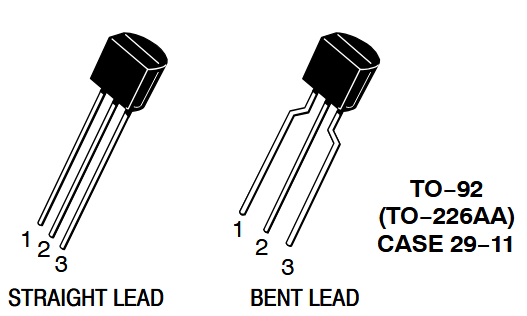

Pinbelegung des MPSA42-Transistors

Vergleich der MPSA42-Transistor-Alternativen

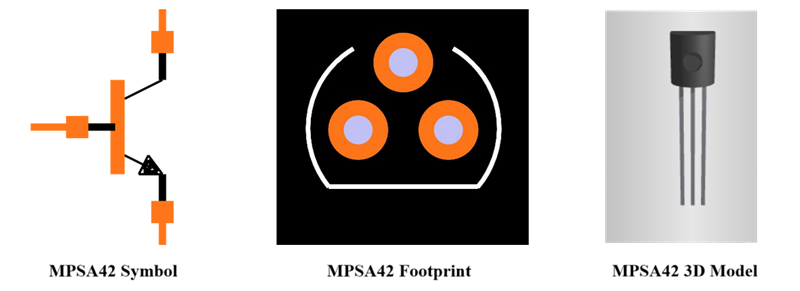

MPSA42-Transistor-CAD-Modelle

Spezifikationen des MPSA42-Transistors

Verwendung des NPN-Transistors MPSA42

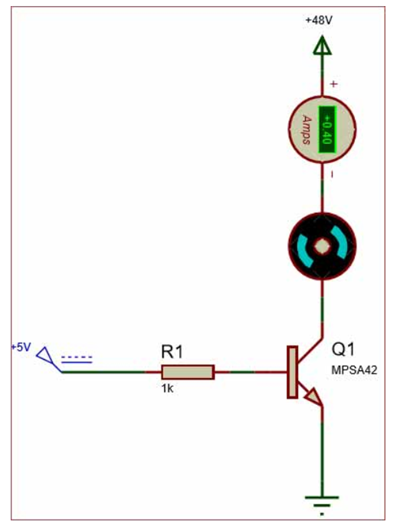

Das Diagramm zeigt, wie ein MPSA42-NPN-Transistor als Hochspannungsschalter verwendet werden kann, sodass ein Niederspannungssteuersignal eine Last betreiben kann, die von einer viel höheren Versorgung gespeist wird.In dieser Schaltung wird über einen 1-kΩ-Widerstand ein +5-V-Signal an die Basis des Transistors angelegt, was den Basisstrom begrenzt und den Transistor schützt.Wenn die Basis diese +5-V-Ansteuerung empfängt, schaltet sich der MPSA42 ein und ermöglicht den Stromfluss von der +48-V-Versorgung durch die Last und nach unten durch den Transistor zur Masse.

Bei dieser Konfiguration handelt es sich um eine Low-Side-Schaltanordnung, das heißt, der Transistor steuert den Massepfad der Last.Die Last ist direkt an die Hochspannungsversorgung angeschlossen, aktiviert sich jedoch nur, wenn der Transistor einen Rückweg bereitstellt.Da der MPSA42 bis zu 300 V unterstützt, verarbeitet er die 48-V-Leitung sicher und wird dennoch durch ein Logikpegelsignal ausgelöst.Dies macht es nützlich für die Ansteuerung von Hochspannungsanzeigen, Relais oder anderen Lasten von Mikrocontrollern oder Niederspannungs-Steuerschaltungen.

MPSA42-Transistoranwendungen

Hochspannungsschalten

Der MPSA42 wird häufig in der Hochspannungsschaltung eingesetzt, da er an seiner Kollektor-Emitter-Verbindung bis zu 300 V verarbeiten kann.Dadurch eignet es sich für Stromkreise, die über erhöhte Versorgungsschienen gespeist werden, z. B. Gleichstromsysteme mit 48 V oder mehr.Ein Niederspannungssteuersignal kann den Transistor aktivieren und so Lasten, die bei viel höheren Spannungen arbeiten, sicher schalten, ohne die Steuerschaltung zu belasten.

Relais- und Magnettreiber

Die moderate Strombelastbarkeit und die hohe Spannungstoleranz des MPSA42-Transistors machen ihn zu einem effektiven Treiber für Relais, Magnetspulen und andere induktive Lasten.In Kombination mit geeigneten Basisantriebs- und Schutzdioden kann es Niederspannungssteuerungen mit elektromechanischen Komponenten verbinden, die höhere Betriebsspannungen erfordern, und so eine zuverlässige Aktivierung und Isolierung gewährleisten.

Spannungspegelverschiebung

In Mischspannungssystemen dient der MPSA42 als praktisches Werkzeug zum Verschieben von Niederspannungs-Logiksignalen in Hochspannungsbereiche.Dank seiner Fähigkeit, erheblichen Spannungsunterschieden standzuhalten, sorgt es für eine sichere Signalübertragung zwischen Mikrocontrollern und Hochspannungsabschnitten eines Schaltkreises und verhindert so, dass empfindliche Komponenten direkt gefährlichen Spannungspegeln ausgesetzt werden.

CRT-, Display- und Videoschaltungen

Ältere CRT-Displays und Hochspannungs-Videoschaltungen erfordern oft Transistoren, die Hochspannung vertragen und bei respektablen Frequenzen arbeiten.Der MPSA42 erfüllt diese Anforderungen gut und bietet eine stabile Verstärkung und Schaltleistung in Schaltkreisen, in denen schnelle Übergänge und hohe Spannungen üblich sind, was ihn zu einem festen Bestandteil bei der Reparatur älterer Displays macht.

Stromversorgungssteuerung und Startstromkreise

Der MPSA42 wird häufig in der Start- und Steuerphase von Stromversorgungen verwendet, insbesondere in Schaltnetzteilen (SMPS).Seine Hochspannungsfähigkeit ermöglicht es ihm, frühe Startströme zu verwalten, Rückkopplungsschleifen zu steuern oder Hilfsschaltkreise anzutreiben, ohne unter den rauen elektrischen Bedingungen auszufallen, die für Leistungsregulierungsumgebungen typisch sind.

Impuls-, Zeit- und Wellenformschaltungen

Mit seiner schnellen Schaltgeschwindigkeit und hohen Durchbruchspannung eignet sich der MPSA42 hervorragend für Timing-, Impulssteuerungs- und Wellenformerzeugungsschaltungen.Es bewältigt schnelle Übergänge ohne Verzerrungen und übersteht gleichzeitig Hochspannungsspitzen, was es bei präzisen Timing- oder Signalformungsanwendungen zuverlässig macht.

Vergleich: MPSA42 Transistor vs. KSP42 / KSP42TA

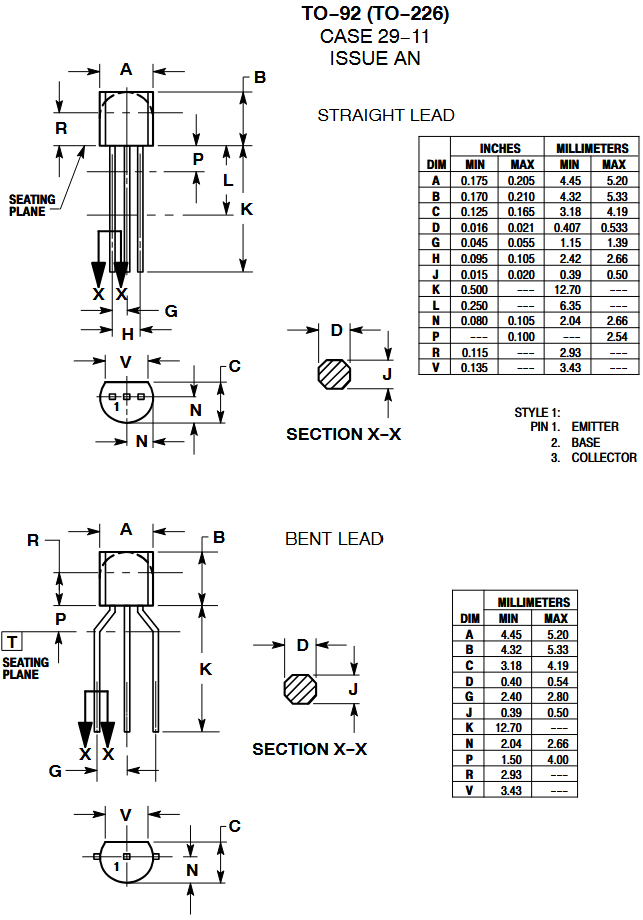

Mechanische Zeichnung des MPSA42-Transistors

Vorteile und Einschränkungen des MPSA42-Transistors

Hersteller des MPSA42-Transistors

Onsemi ist ein weltweit führender Halbleiterhersteller, der für die Herstellung leistungsstarker, zuverlässiger und energieeffizienter Transistorlösungen bekannt ist.Zu ihren Fähigkeiten gehören fortschrittliche Silizium- und Wide-Bandgap-Gerätetechnologien, präzise Herstellungsprozesse und strenge Qualitätskontrollstandards, die eine gleichbleibende Leistung bei diskreten Transistoren, Leistungsgeräten und Hochspannungskomponenten gewährleisten.Das breite Portfolio und die starke technische Unterstützung des Unternehmens machen es zu einer vertrauenswürdigen Quelle für robuste Transistorkomponenten in verschiedenen Branchen.

Fazit

Der MPSA42-Transistor ist ein langlebiges und hochspannungsfähiges Gerät, das für viele fortschrittliche elektronische Designs geeignet ist.Sein Gleichgewicht aus Spannungstoleranz, moderater Strombelastbarkeit und zuverlässigem Schaltverhalten macht es für Anwendungen wie Stromversorgungen, Anzeigeschaltungen, Pegelverschiebungs- und Zeitsteuerungssysteme nützlich.Im Vergleich zu Alternativen wie der KSP42-Serie weist es nahezu identische elektrische Eigenschaften auf und bietet Designern Flexibilität bei der Beschaffung von Komponenten oder der Erstellung von Ersatz für ältere Hardware.

Häufig gestellte Fragen [FAQ]

1. Was unterscheidet den MPSA42 von herkömmlichen Niederspannungs-NPN-Transistoren?

Der MPSA42 unterstützt bis zu 300 V und ermöglicht so den sicheren Betrieb in Hochspannungsschaltkreisen, die typische Kleinsignaltransistoren nicht bewältigen können.

2. Kann der MPSA42-Transistor direkt von einem Mikrocontroller angesteuert werden?

Ja, die meisten 3,3-V- oder 5-V-Mikrocontroller können den MPSA42 über einen Basiswiderstand ansteuern, solange der erforderliche Basisstrom erreicht wird.

3. Warum wird der MPSA42 häufig in älteren Elektronikgeräten verwendet?

Aufgrund seiner Hochspannungsfähigkeit und langen Verfügbarkeit eignet es sich ideal für die Reparatur älterer CRTs, Netzteile und analoger Schaltkreise, die mit ähnlichen Hochspannungstransistoren aufgebaut sind.

4. Welcher Basiswiderstand sollte mit einem MPSA42 verwendet werden?

Ein typischer Wert liegt zwischen 1 kΩ und 10 kΩ, abhängig vom gewünschten Basisstrom, der Steuerspannung und der erforderlichen Schaltleistung.

5. Benötigt der MPSA42 einen Kühlkörper?

Normalerweise nicht, aber bei Anwendungen, die sich der Verlustleistungsgrenze von 625 mW nähern, verbessert das Hinzufügen von Kupferfläche oder Luftstrom die thermische Leistung.

6. Wie schützt man den MPSA42 beim Antrieb induktiver Lasten?

Verwenden Sie eine Rücklaufdiode über Relais, Magnetspulen oder Spulen, um zu verhindern, dass Hochspannungsspitzen den Transistor beschädigen.

7. Kann der MPSA42 in Umgebungen mit hohen Temperaturen betrieben werden?

Ja, es unterstützt einen breiten Betriebsbereich von –55 °C bis +150 °C und ist für Industrie- und Außenanwendungen geeignet.

8. Wird der MPSA42 weiterhin für Neukonstruktionen empfohlen?

Es funktioniert in vielen Schaltkreisen gut, aber möglicherweise bevorzugen Sie moderne SMD-Äquivalente wie MMBTA42 oder PZTA42 für eine langfristige Verfügbarkeit.
