MIC5219 500-mA-LDO-Regler mit Spitzenausgang – Datenblatthandbuch

Der 500-mA-Spitzenausgangs-LDO-Regler MIC5219 ist so konzipiert, dass er eine stabile Spannungsregelung mit geringem Dropout, hoher Genauigkeit und extrem geringem Rauschen bietet.In diesem Artikel werden die Funktionsweise des Blockdiagramms, Spezifikationen, Funktionen, Anwendungsschaltungen, Vergleiche, mechanische Abmessungen und vieles mehr des LDO-Reglers MIC5219 erläutert.

Katalog

MIC5219 LDO-Regler Basic

Die MIC5219 Der 500-mA-Spitzenausgangs-LDO-Regler ist ein leistungsstarker linearer Spannungsregler mit niedrigem Dropout, der für eine stabile Stromversorgung in kompakten elektronischen Systemen entwickelt wurde.Es bietet eine hervorragende Ausgangsspannungsgenauigkeit (besser als 1 %) und eine sehr niedrige Dropout-Spannung, typischerweise etwa 10 mV bei leichten Lasten und unter 500 mV bei Volllast.

Eines seiner Hauptmerkmale ist die Spitzenausgangsfähigkeit von 500 mA, die einen hohen Einschaltstrom beim Start unterstützt.Darüber hinaus sind nützliche Schutzfunktionen wie Strombegrenzung, Übertemperaturabschaltung und Verpolungsschutz der Batterie enthalten.Das Gerät kann mithilfe eines CMOS- oder TTL-kompatiblen Signals aktiviert oder deaktiviert werden, was dazu beiträgt, den Stromverbrauch zu senken und die Batterielebensdauer zu verlängern.Der MIC5219 ist in Versionen mit einstellbarem und festem Ausgang mit kompakten Gehäuseoptionen für Designs mit begrenztem Platzangebot erhältlich.

Wenn Sie am Kauf des LDO-Reglers MIC5219 mit 500 mA und Spitzenausgang interessiert sind, können Sie uns gerne bezüglich Preis und Verfügbarkeit kontaktieren.

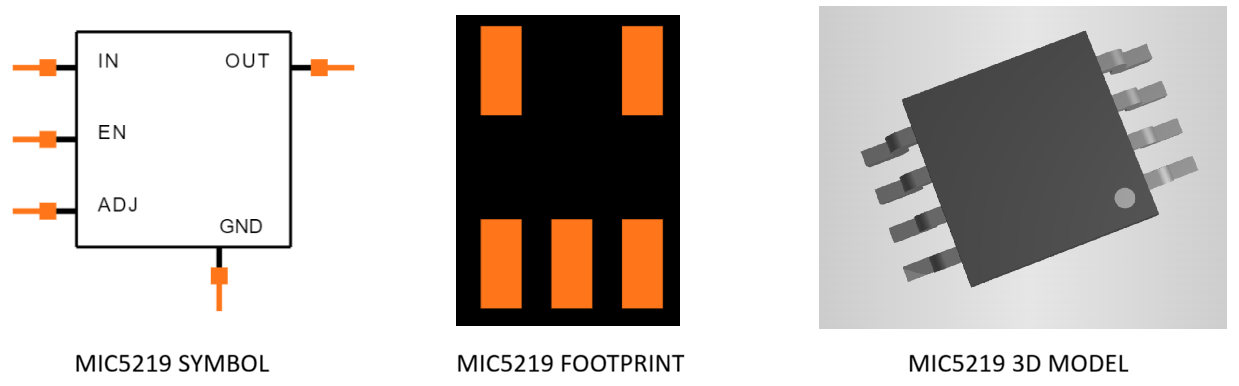

MIC5219 LDO-Regler CAD-Modelle

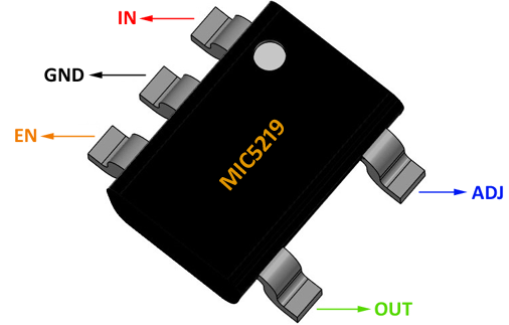

Details zur Pinbelegung des LDO-Reglers MIC5219

Pin Nummer	Pin Name	Typ	Beschreibung
1	IN	Eingabe	Verbindet sich mit dem Eingangsstromversorgung.Ein Bypass-Kondensator (typischerweise 1 µF oder mehr) ist vorhanden empfohlen in der Nähe dieses Pins.
2	GND	Boden	Bodenreferenz für den Regler.Muss mit der Systemerde verbunden sein.
3	DE	Eingabe	Steuerung aktivieren Stift.Logisch HIGH schaltet den Regler ein, Logisch LOW schaltet ihn ab, um ihn zu reduzieren Stromverbrauch.
4	ADJ	Eingabe	Wird zum Einstellen verwendet Ausgangsspannung mit einem externen Widerstandsteiler (nur einstellbare Version).
5	AUS	Ausgabe	Geregelter Ausgang Spannung.Für Stabilität schließen Sie einen Ausgangskondensator (normalerweise 2,2 µF oder mehr) an.

Alternativen und gleichwertiges Modell

• MIC5205

• MIC5216

• MIC5209

• MCP1702

• MCP1703A

• MCP1825S

•LP2985

• LP2950

• TPS736

• TPS709

• TPS799

• TLV700

• XC6206

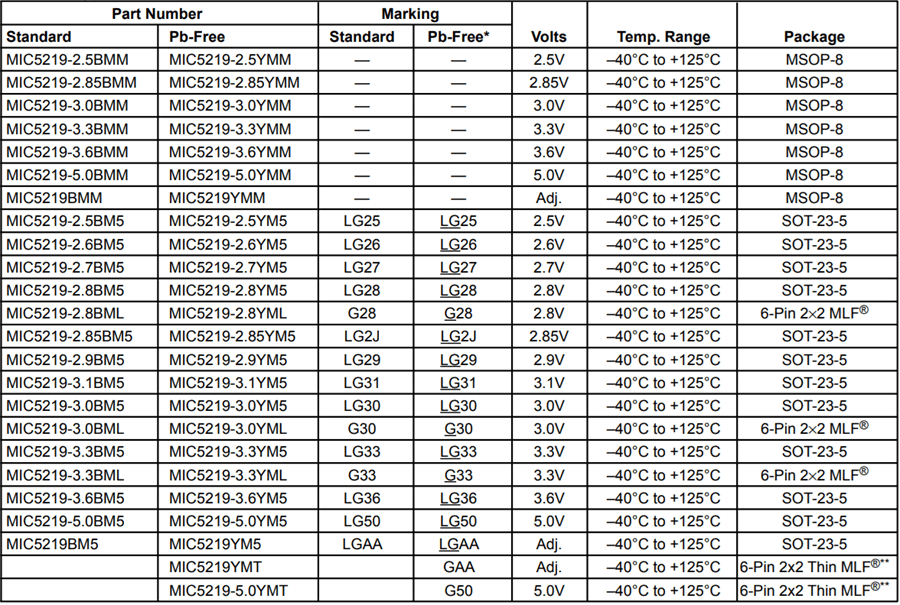

MIC5219 LDO-Reglertypen

MIC5219 LDO-Regler-Blockdiagramm

MIC5219 Extrem rauscharmer Festregler

Die Festspannungsversion des MIC5219 weist eine klassische lineare Reglerstruktur auf, die auf einer Präzisions-Bandlückenreferenz und einem internen Rückkopplungsnetzwerk basiert.Die Bandlückenreferenz erzeugt eine stabile Spannung, die sich nicht wesentlich mit der Temperatur ändert.Diese Referenz wird vom Fehlerverstärker mit der intern geteilten Ausgangsspannung verglichen.Der Verstärker passt den Durchgangstransistor zwischen den IN- und OUT-Pins kontinuierlich an, um die Ausgangsspannung konstant zu halten.

Wenn die Eingangsspannung an VIN angelegt wird, fließt Strom durch den Durchgangstransistor zum Ausgang.Wenn die Ausgangsspannung aufgrund des erhöhten Laststroms zu sinken beginnt, erhöht der Fehlerverstärker die Ansteuerung des Durchgangselements, sodass mehr Strom fließen kann.Steigt die Leistung zu stark an, wird der Antrieb reduziert.Diese Regelung mit geschlossenem Regelkreis gewährleistet eine strenge Spannungsregelung.

Der optionale BYP-Kondensator, der an den Referenzknoten angeschlossen ist, reduziert das Rauschen, indem er kleine Schwankungen der Referenzspannung filtert, was zu einer extrem niedrigen Ausgangsrauschleistung führt.Der EN-Pin aktiviert oder deaktiviert den Regler, während die integrierte Strombegrenzung und die thermischen Abschaltblöcke das Gerät vor Überlastung und Überhitzung schützen.

MIC5219 Extrem rauscharmer einstellbarer Regler

Die einstellbare Version folgt demselben internen Regelungsprinzip, ersetzt jedoch den festen internen Teiler durch ein externes Widerstandsnetzwerk (R1 und R2).Die Bandlückenreferenz liefert immer noch eine stabile Referenzspannung, aber die Ausgangsspannung wird jetzt durch das Verhältnis von R1 und R2 festgelegt.Der Rückkopplungsknoten erfasst die geteilte Ausgangsspannung und speist sie zum Vergleich mit der Referenz in den Fehlerverstärker ein.

Wenn die Ausgangsspannung unter den eingestellten Wert fällt, erhöht der Fehlerverstärker die Leitung des Durchgangstransistors, um die Regelung wiederherzustellen.Steigt die Spannung über den Zielwert, wird die Leitung reduziert.Dies ermöglicht Benutzern die Konfiguration eines breiten Bereichs von Ausgangsspannungen bei gleichzeitiger Beibehaltung einer präzisen Regelung.

Wie die feste Version verfügt der einstellbare Regler über einen Aktivierungsstift zur Leistungssteuerung sowie integrierte Strombegrenzungs- und thermische Abschaltkreise zum Schutz.Zur Reduzierung des Referenzrauschens kann ein optionaler Bypass-Kondensator hinzugefügt werden, wodurch die Gesamtausgangsstabilität und das Rauschverhalten in empfindlichen Analog- oder HF-Anwendungen verbessert werden.

Spezifikationen des MIC5219 LDO-Reglers

Parameter	Spezifikation
Eingangsspannung Reichweite (VIN)	2,5V bis 12V
Ausgangsspannung Reichweite	Fest: 2,5 V bis 5,0VEinstellbar: 1,24V bis 11V
Ausgangsspannung Genauigkeit	±1 % (typisch)
Spitzenleistung Aktuell	500mA
Kontinuierlich Ausgangsstrom	Paket begrenzt
Ausfallspannung	10mV (hell Last)500mV (bei 500mA)
Erdstrom (IQ)	Niedrige Ruhe aktuell
Abschaltstrom	<1µA (typisch)
Logik aktivieren HOCH	≥ 2,0 V (typisch 3V-Logik kompatibel)
Aktivieren Sie Logic LOW	≤ 0,4 V
Ausgangsrauschen	Extrem geräuscharm Option verfügbar
Strombegrenzung	Ja
Thermische Abschaltung	Ja
Betrieb Temperatur	–40°C bis +125°C
Paketoptionen	SOT-23-5, MSOP-8

Funktionen des MIC5219 LDO-Reglers

• Ausgangsstromfähigkeit von 500 mA – Unterstützt je nach Gehäusetyp bis zu 500 mA Spitzen- oder Dauerstrom.

• Niedrige Dropout-Spannung (maximal 500 mV bei Volllast) – Hält die Regelung bei minimaler Differenz zwischen Eingangs- und Ausgangsspannung aufrecht und verbessert so die Effizienz in Niederspannungssystemen.

• Extrem strenge Leitungs- und Lastregelung – Hält die Ausgangsspannung trotz Änderungen der Eingangsspannung oder des Laststroms stabil.

• Mehrere kompakte Gehäuseoptionen – Erhältlich in SOT-23-5-, 2 mm × 2 mm MLF®-, Thin MLF®- und MSOP-8-Gehäusen für platzbeschränkte Designs.

• Extrem rauscharmer Ausgang – Entwickelt für rauschempfindliche Analog- und HF-Anwendungen, mit optionalem Bypass-Kondensator zur weiteren Rauschreduzierung.

• Niedriger Temperaturkoeffizient – ​​Bietet stabile Leistung über einen weiten Temperaturbereich.

• Strombegrenzungsschutz – Verhindert Schäden bei Überlastung oder Kurzschlüssen.

• Schutz vor thermischer Abschaltung – Deaktiviert den Regler automatisch, wenn die Innentemperatur zu hoch wird.

• Verpolungsschutz – Schützt das Gerät, wenn die Eingangspolarität versehentlich vertauscht wird.

• CMOS/TTL-kompatible Aktivierungssteuerung – Ermöglicht eine einfache EIN/AUS-Steuerung mithilfe von Logikpegelsignalen.

• Abschaltstrom nahe Null – Minimiert den Stromverbrauch, wenn der Regler deaktiviert ist, ideal für batteriebetriebene Systeme.

MIC5219-Anwendungsschaltung

MIC5219-5.0BMM (extrem rauscharmer 5-V-Regler)

In dieser 5-V-Anwendungsschaltung regelt der MIC5219-5.0BMM einen 6-V-Eingang auf einen stabilen 5-V-Ausgang.Die Eingangsspannung wird an den VIN-Pin angelegt, während der VOUT-Pin die geregelte 5-V-Versorgung der Last bereitstellt.Am Ausgang ist ein 2,2µF Tantalkondensator angeschlossen, um Stabilität zu gewährleisten und Spannungswelligkeiten zu reduzieren.Dieser Ausgangskondensator trägt dazu bei, die Spannung bei Lastwechseln konstant zu halten.

Ein kleiner 470-pF-Kondensator ist mit dem Bypass-Pin (BYP) verbunden, um das Referenzrauschen zu reduzieren und so die Gesamtleistung des Ausgangsrauschens zu verbessern.Der ENABLE/SHUTDOWN-Pin ermöglicht das Ein- und Ausschalten des Reglers mithilfe eines Logiksignals.Wenn es aktiviert ist, liefert das Gerät eine saubere und stabile 5-V-Versorgung, die für empfindliche analoge oder digitale Schaltkreise geeignet ist.

MIC5219-3.3BM5 (3,3 V extrem rauscharmer Regler)

In der 3,3-V-Konfiguration wandelt der MIC5219-3.3BM5 einen 4-V-Eingang in einen geregelten 3,3-V-Ausgang um.Der Ausgangskondensator (2,2 µF Tantal) wird zwischen VOUT und Masse platziert, um die Schleifenstabilität aufrechtzuerhalten und durch Lasttransienten verursachte Spannungsschwankungen auszugleichen.

Der an den BYP-Pin angeschlossene 470-pF-Bypass-Kondensator reduziert das interne Referenzrauschen und führt so zu einer saubereren Ausgangsspannung.Der ENABLE/SHUTDOWN-Pin ermöglicht die Leistungssteuerung, sodass der Regler bei Deaktivierung in einen Abschaltmodus mit geringem Strom wechseln kann.Diese einfache Schaltung zeigt, wie der MIC5219 eine rauscharme, gut regulierte Versorgung mit minimalen externen Komponenten bietet.

Extrem rauscharmer Regler (fest)

Im Festspannungs-Anwendungsschaltkreis stellt der MIC5219 eine voreingestellte geregelte Ausgangsspannung aus der VIN-Versorgung bereit.Die Eingangsspannung wird direkt an den VIN-Pin angelegt und die geregelte Spannung steht am VOUT-Pin zur Verfügung.Ein 2,2-µF-Ausgangskondensator (COUT) ist zwischen VOUT und Masse geschaltet, um die Schleifenstabilität aufrechtzuerhalten und die Ausgangswelligkeit bei Laständerungen zu reduzieren.

An den BYP-Pin ist ein optionaler Bypass-Kondensator (CBYP) angeschlossen, um das Referenzrauschen zu reduzieren.Dies verbessert die Ausgangsrauschleistung und macht den Regler für empfindliche Analog-, HF- oder Präzisionsschaltungen geeignet.Über den EN-Pin (Enable) kann der Regler eingeschaltet oder in den Abschaltmodus versetzt werden, wodurch der Stromverbrauch reduziert wird, wenn keine Regelung erforderlich ist.

Extrem geräuscharmer Regler (einstellbar)

Bei der einstellbaren Version wird die Ausgangsspannung über zwei externe Widerstände R1 und R2 eingestellt, die einen Rückkopplungsspannungsteiler von VOUT nach Masse bilden.Der Regler passt seinen internen Passtransistor an, um die Rückkopplungsspannung auf dem gleichen Niveau wie die interne Referenz zu halten, was eine flexible Konfiguration der Ausgangsspannung ermöglicht.

Ein 2,2-µF-Ausgangskondensator sorgt für einen stabilen Betrieb, während der 470-pF-Kondensator zur Reduzierung des Rauschens im Referenzknoten beiträgt.Wie bei der festen Version ermöglicht der EN-Pin die Ein-/Aus-Steuerung.Diese Konfiguration ist ideal, wenn eine benutzerdefinierte Ausgangsspannung bei gleichzeitig rauscharmer und stabiler Regelung erforderlich ist.

MIC5219 LDO-Regleranwendungen

• Batteriebetriebene Geräte – MIC5219 bietet eine effiziente Low-Dropout-Regelung zur Verlängerung der Batterielebensdauer in tragbaren Elektronikgeräten.

• Wireless- und RF-Module – Extrem rauscharme Ausgabe unterstützt den stabilen Betrieb von Wi-Fi, Bluetooth und RF-Transceivern.

• Mikrocontroller-Stromversorgung – MIC5219 liefert saubere und geregelte Spannung für MCUs und digitale Logikschaltungen.

• Tragbare Unterhaltungselektronik – Geeignet für Handgeräte, Wearables und kompakte Gadgets, die kleine Pakete erfordern.

• Audioschaltkreise – Die rauscharme Leistung minimiert Störungen in empfindlichen Audioanwendungen.

• Sensor- und Analogsysteme – MIC5219 hält die genaue Spannung für Präzisionssensoren und analoge Front-End-Schaltkreise aufrecht.

• Industrielle Steuerungssysteme – Bietet zuverlässige Regelung in eingebetteten und Steuerplatinendesigns.

• Automobilelektronik (Niederspannungssysteme) – Unterstützt geregelte Stromversorgung in 12-V-basierten Systemen innerhalb der Nenngrenzen.

• FPGA- und DSP-Unterstützungsschienen – Liefert stabile Hilfsspannungen für digitale Signalverarbeitungsgeräte.

• IoT- und eingebettete Projekte – MIC5219 kompakte und energieeffiziente Lösung für vernetzte Geräte und intelligente Module.

Vergleich: MIC5219 vs. MIC5210

Parameter	MIC5219	MIC5210
Reglertyp	Extrem geräuscharm LDO	Low-Dropout Linearregler
Maximale Leistung Aktuell	500mA (Spitze / paketabhängig kontinuierlich)	100 mA (typisch max)
Eingangsspannung Reichweite	2,5V bis 12V	2,5V bis 16V
Ausgangsspannung Optionen	Behoben & Einstellbar	Behoben & Einstellbar
Ausgangsspannung Genauigkeit	±1 % (typisch)	±2 % (typisch)
Ausfallspannung	~500mV bei 500mA	~350mV bei 100mA
Ruhend Aktuell	Niedrig	Sehr niedrig (optimiert für Systeme mit geringem Stromverbrauch)
Abschaltstrom	Nahe Null (µA Reichweite)	Sehr niedrig (µA Reichweite)
Lärm Leistung	Extrem geräuscharm mit BYP-Kondensatoroption	Standard geräuscharm
Pin aktivieren	Ja (CMOS/TTL kompatibel)	Ja (CMOS kompatibel)
Strombegrenzung	Ja	Ja
Thermische Abschaltung	Ja	Ja
Reverse-Batterie Schutz	Ja	Begrenzt / Nicht betont
Paketoptionen	SOT-23-5, MSOP-8, MLF	SOT-23-5, TO-92 (variiert je nach Version)

Mechanische Abmessungen

Der MIC5219 ist in mehreren kompakten Gehäuseoptionen für die Oberflächenmontage erhältlich, darunter SOT-23-5, MSOP-8 (Power MSOP-8 / MM8), 2 mm × 2 mm MLF® (Micro Lead Frame) und 2 mm × 2 mm Thin MLF®-Gehäuse.Unten finden Sie das SOT-23-5-Paket.

Hersteller

Mikrochip-Technologie stellt den MIC5219 unter Verwendung fortschrittlicher CMOS- und analoger Prozesstechnologien her, die für präzise, rauscharme Linearregler optimiert sind.Das Unternehmen betreibt hochwertige Wafer-Fertigungs-, Montage- und Testanlagen, die internationalen Standards wie ISO und Qualitätssystemen auf Automobilniveau entsprechen.Microchip integriert eine strenge Prozesskontrolle, automatisierte elektrische Tests und Zuverlässigkeitsprüfungen, um eine konsistente Ausgabegenauigkeit, geringe Dropout-Leistung und Langzeitstabilität sicherzustellen.

Häufig gestellte Fragen [FAQ]

1. Wie hoch ist die minimale Eingangsspannung, die der MIC5219 für eine ordnungsgemäße Regelung benötigt?

Die minimale Eingangsspannung muss höher sein als die gewünschte Ausgangsspannung plus der Dropout-Spannung.Beispielsweise sollte bei einem 5-V-Ausgang bei hoher Last die VIN mindestens etwa 5,5 V betragen, um eine stabile Regelung aufrechtzuerhalten.

2. Wie berechnet man Widerstandswerte für die einstellbare MIC5219-Version?

Verwenden Sie die Formel: VOUT = VREF × (1 + R1/R2).Wobei VREF ≈ 1,24 V.Wählen Sie für Stabilität R2 zwischen 10 kΩ und 100 kΩ und berechnen Sie dann R1 basierend auf der erforderlichen Ausgangsspannung.

3. Kann MIC5219 ohne Ausgangskondensator betrieben werden?

Nein. Für die Schleifenstabilität ist ein Ausgangskondensator (normalerweise 2,2 µF oder mehr) erforderlich.Ohne sie kann der Regler schwingen oder eine instabile Ausgangsspannung erzeugen.

4. Ist MIC5219 für die Stromversorgung empfindlicher ADC- oder DAC-Schaltkreise geeignet?

Ja.Seine extrem rauscharme Architektur und der optionale Bypass-Kondensator machen ihn für präzise analoge Schaltkreise wie ADCs, DACs und Sensor-Frontends geeignet.

5. Was passiert, wenn der MIC5219 überhitzt?

Der interne thermische Abschaltkreis deaktiviert den Regler automatisch, wenn die Sperrschichttemperatur den sicheren Grenzwert überschreitet.Sobald die Temperatur sinkt, wird der Normalbetrieb wieder aufgenommen.

6. Wie viel Verlustleistung sollte ich bei der Verwendung von MIC5219 berücksichtigen?

Die Verlustleistung beträgt (VIN − VOUT) × IOUT.Stellen Sie sicher, dass die thermischen Grenzwerte des Gehäuses nicht überschritten werden, insbesondere bei hohem Laststrom und hoher Differenz zwischen Eingangs- und Ausgangsspannung.

7. Was ist der Unterschied zwischen Spitzenstrom und Dauerstrom im MIC5219?

Der Spitzenstrom (bis zu 500 mA) unterstützt kurze Einschaltströme während des Startvorgangs, während der Dauerstrom von den thermischen Grenzen und dem Gehäusetyp abhängt.
