Spezifikationshandbuch für den rauscharmen 150-mA-LDO-Regler MIC5205

Von Mikrocontrollern und Sensoren bis hin zu HF-Modulen und medizinischen Geräten benötigen viele Schaltkreise eine saubere und genaue Spannungsversorgung, um zuverlässig zu funktionieren.In diesem Artikel werden die Pin-Konfiguration des LDO-Reglers MIC5205, die Funktionsweise des Blockdiagramms, die elektrischen Eigenschaften, die Bestellarten, die Anwendungsschaltung, der Vergleich mit dem MIC5206 und typische Anwendungen erläutert.

Katalog

Übersicht über den LDO-Regler MIC5205

Die MIC5205 Der rauscharme 150-mA-LDO-Regler ist ein leistungsstarker linearer Spannungsregler, der für stromsparende und batteriebetriebene Anwendungen entwickelt wurde.Er liefert einen Ausgangsstrom von bis zu 150 mA mit extrem geringem Rauschen und hervorragender Leitungs- und Lastregulierung.Mit einer sehr niedrigen Dropout-Spannung bleibt der Ausgang stabil, selbst wenn die Eingangsspannung nahe am Ausgangspegel liegt.Außerdem zeichnet es sich durch einen sehr niedrigen Erdstrom aus, was dazu beiträgt, die Batterielebensdauer in tragbaren Geräten zu verlängern.

Dieser Regler verfügt über einen CMOS/TTL-kompatiblen Aktivierungspin zur Abschaltsteuerung, der den Stromverbrauch im deaktivierten Zustand nahezu auf Null reduziert.Zusätzliche integrierte Schutzfunktionen wie Strombegrenzung, Verpolungsschutz und thermische Abschaltung erhöhen die Zuverlässigkeit.Der MIC5205 ist in Versionen mit festem und einstellbarem Ausgang erhältlich und wird in einem kompakten SOT-23-5-Gehäuse geliefert, was ihn ideal für tragbare Elektronik, Sensoren und Kommunikationsgeräte macht.

Wenn Sie am Kauf des rauscharmen 150-mA-LDO-Reglers MIC5205 interessiert sind, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

MIC5205 LDO-Regler CAD-Modelle

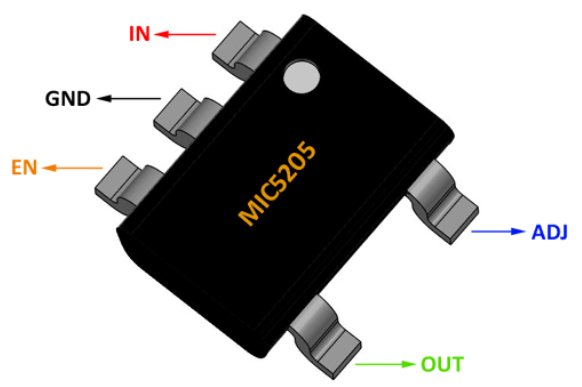

Details zur Pinbelegung des LDO-Reglers MIC5205

Pin Name	Pin Nummer	Typ	Beschreibung
IN	1	Eingabe	Versorgungsspannung Eingabe.Verbinden Sie diesen Pin mit der ungeregelten DC-Eingangsquelle.
GND	2	Boden	Bodenreferenz für den Regler.Muss mit der Systemerde verbunden sein.
DE	3	Eingabe	Pin aktivieren.Ziehen HOCH, um den Regler einzuschalten, NIEDRIG, um ihn auszuschalten (reduziert die Leistung). Verbrauch).
AUS	4	Ausgabe	Reguliert Spannungsausgang.An die Last anschließen.Erfordert einen Ausgangskondensator für Stabilität.
ADJ	5	Eingabe	Stift einstellen (z (nur verstellbare Version).Wird mit externen Widerständen verwendet, um den Ausgang einzustellen Spannung.Bei festen Versionen kann dieser Pin je nach unterschiedlich funktionieren Variante.

Alternativen und gleichwertiges Modell

• LP2985

• MIC5225

• TPS736xx (z. B. TPS73633-Variantenfamilie)

• LD2985

• TLV713xx

MIC5205 LDO-Regler-Blockdiagramm

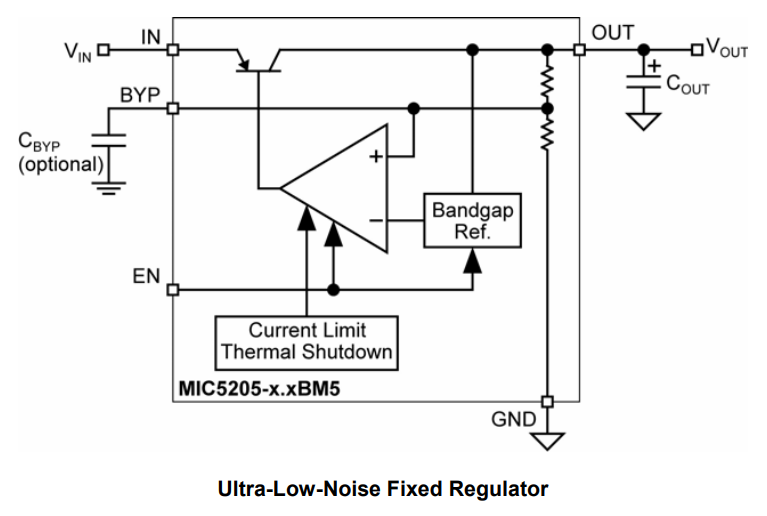

Das Blockdiagramm des extrem rauscharmen Festreglers MIC5205 zeigt, wie der Regler eine stabile Ausgangsspannung aus einer höheren Eingangsspannung aufrechterhält.Die Eingangsspannung wird über den IN-Pin eingegeben und durch einen Durchgangstransistor geleitet, der von einem internen Fehlerverstärker gesteuert wird.Der Fehlerverstärker vergleicht die Ausgangsspannung mit einer internen Bandlückenreferenz, die eine präzise und stabile Spannungsreferenz liefert.Wenn sich der Ausgang ändert, passt der Verstärker den Durchgangstransistor an, um die Spannung konstant zu halten.Der BYP-Pin ermöglicht einen optionalen Kondensator zur Reduzierung des Ausgangsrauschens.Der Regler verfügt außerdem über Strombegrenzungs- und Überhitzungsschutzschaltungen, um Schäden bei Überlastung oder Überhitzung zu verhindern.

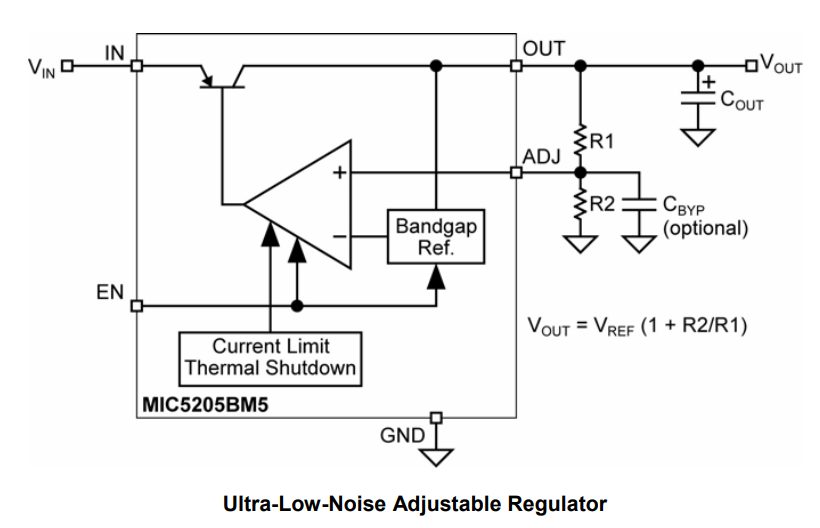

Der einstellbare Regler MIC5205 funktioniert ähnlich, ermöglicht jedoch die externe Einstellung der Ausgangsspannung.Anstelle einer festen internen Einstellung werden zwei externe Widerstände (R1 und R2) verwendet, die an den ADJ-Pin angeschlossen sind, um die Ausgangsspannung mithilfe der Formel V_OUT=V_REF (1+R2/R1) zu definieren.Der Fehlerverstärker überwacht dieses Rückkopplungsnetzwerk, um den Ausgang genau zu regeln.Wie die feste Version umfasst es eine Aktivierungssteuerung, einen Strombegrenzungsschutz und eine thermische Abschaltung.Ein optionaler Bypass-Kondensator kann ebenfalls hinzugefügt werden, um Geräusche zu reduzieren und die Leistung zu verbessern.

Bestellarten für MIC5205 LDO-Regler

Standard Teilenummer	Bleifrei Teilenummer	Markierung (Standard)	Markierung (Pb-frei)	Genauigkeit	Ausgabe Spannung	Temperatur Reichweite	Paket
MIC5205BM5	MIC5205YM5	LBAA	KBAA	1 %	Einstellbar	-40°C bis +125°C	SOT-23-5
MIC5205-2.5BM5	MIC5205-2.5YM5	LB25	KB25	1 %	2,5V	-40°C bis +125°C	SOT-23-5
MIC5205-2.7BM5	MIC5205-2.7YM5	LB27	KB27	1 %	2,7V	-40°C bis +125°C	SOT-23-5
MIC5205-2.8BM5	MIC5205-2.8YM5	LB28	KB28	1 %	2,8V	-40°C bis +125°C	SOT-23-5
MIC5205-2.85BM5	MIC5205-2.85YM5	LB2J	KB2J	1 %	2,85 V	-40°C bis +125°C	SOT-23-5
MIC5205-2.9BM5	MIC5205-2.9YM5	LB29	KB29	1 %	2,9V	-40°C bis +125°C	SOT-23-5
MIC5205-3.0BM5	MIC5205-3.0YM5	LB30	KB30	1 %	3,0 V	-40°C bis +125°C	SOT-23-5
MIC5205-3.1BM5	MIC5205-3.1YM5	LB31	KB31	1 %	3,1 V	-40°C bis +125°C	SOT-23-5
MIC5205-3.2BM5	MIC5205-3.2YM5	LB32	KB32	1 %	3,2V	-40°C bis +125°C	SOT-23-5
MIC5205-3.3BM5	MIC5205-3.3YM5	LB33	KB33	1 %	3,3 V	-40°C bis +125°C	SOT-23-5
MIC5205-3.6BM5	MIC5205-3.6YM5	LB36	KB36	1 %	3,6V	-40°C bis +125°C	SOT-23-5
MIC5205-3.8BM5	MIC5205-3.8YM5	LB38	KB38	1 %	3,8V	-40°C bis +125°C	SOT-23-5
MIC5205-4.0BM5	MIC5205-4.0YM5	LB40	KB40	1 %	4,0 V	-40°C bis +125°C	SOT-23-5
MIC5205-5.0BM5	MIC5205-5.0YM5	LB50	KB50	1 %	5,0 V	-40°C bis +125°C	SOT-23-5

Elektrische Eigenschaften des MIC5205

Parameter (mit Bedingungen)	Min	Typ	Max	Einheiten
Ausgangsspannung Genauigkeit	-1	—	1	%
Ausgangsspannung Genauigkeit (-40°C bis +125°C)	-2	—	2	%
Ausgangsspannung Temperaturkoeffizient	—	40	—	ppm/°C
Linienregulierung (VIN = VOUT + 1V bis 16V)	—	0,004	0,012	%/V
Linienregulierung (Übertemperatur)	—	—	0,05	%/V
Lastregulierung (IL = 0,1 mA bis 150 mA)	—	0,02	0,2	%
Lastregulierung (Übertemperatur)	—	—	0,5	%
Ausfallspannung
(IL = 100 µA)	—	10	50	mV
(IL = 50 mA)	—	110	150	mV
(IL = 50 mA, über Temperatur)	—	—	230	mV
(IL = 100 mA)	—	140	250	mV
(IL = 100 mA, über Temperatur)	—	—	300	mV
(IL = 150 mA)	—	165	275	mV
(IL = 150 mA, über Temperatur)	—	—	350	mV
Ruhend Strom (Abschaltung, VEN ≤ 0,4 V)	—	0,01	1	µA
Ruhend Strom (Abschaltung, VEN ≤ 0,18 V)	—	—	5	µA
Erdungsstift Aktuell
(IL = 100 µA, VEN ≥ 2,0 V)	—	80	125	µA
(IL = 100 µA, max)	—	—	150	µA
(IL = 50 mA)	—	350	600	µA
(IL = 50 mA, max)	—	—	800	µA
(IL = 100 mA)	—	600	1000	µA
(IL = 100 mA, max)	—	—	1500	µA
(IL = 150 mA)	—	1300	1900	µA
(IL = 150 mA, max)	—	—	2500	µA
Ripple-Ablehnung (100 Hz, IL = 100 µA)	—	75	—	dB
Aktuelle Grenze (VOUT = 0V)	—	320	500	mA
Thermisch Verordnung	—	0,05	—	%/W
Ausgangsrauschen (IL = 50 mA, CL = 2,2 µF, 470 pF BYP zu GND)	—	260	—	nV/√Hz
Eingabe aktivieren Logik-Unterspannung (Abschaltung)	—	—	0,4	V
Eingabe aktivieren Logik-Unterspannung (garantierte Abschaltung)	—	—	0,18	V
Eingabe aktivieren Logik-Hochspannung (aktiviert)	2,0	—	—	V
Eingabe aktivieren Aktuell
(Niedrig, VIL ≤ 0,4V)	—	0,01	1	µA
(Niedrig, VIL ≤ 0,18 V)	—	—	2	µA
(Hoch, VIH = 2,0 V)	2	5	20	µA
(Hoch, max.)	—	—	25	µA

Funktionen des MIC5205 LDO-Reglers

• Extrem rauscharme Ausgangsspannung

• Niedrige Dropout-Spannung

• Ausgangsstrom bis 150 mA

• Sehr niedriger Ruhestrom

• Hohe Genauigkeit der Ausgangsspannung (±1 %)

• Großer Betriebstemperaturbereich (-40 °C bis +125 °C)

• Steuereingang freigeben (abschalten).

• Interner Strombegrenzungsschutz

• Überhitzungsschutz

• Gute Welligkeitsunterdrückung (hohes PSRR)

• Stabil mit Ausgangskondensatoren mit niedrigem ESR

• Erhältlich im kleinen SOT-23-5-Gehäuse

• Optionen für feste und einstellbare Ausgangsspannung

• Optionaler Bypass-Kondensator zur Geräuschreduzierung

MIC5205-Anwendungsschaltung

Die MIC5205-Anwendungsschaltung zeigt eine einfache und stabile Möglichkeit, den Regler in einem Stromversorgungsdesign zu verwenden.Die ungeregelte Eingangsspannung wird an VIN (Pin 1) angeschlossen und der geregelte Ausgang wird von VOUT (Pin 5) abgenommen.Ein Kondensator (COUT) ist zwischen VOUT und Masse geschaltet, um Stabilität und gleichmäßige Ausgangsspannung zu gewährleisten.Das Diagramm empfiehlt mindestens 1 µF für den Grundbetrieb, während 2,2 µF (Tantal) für eine bessere Leistung bevorzugt werden.

Mit dem EN-Pin (Aktivieren) (Pin 3) können Sie den Regler ein- oder ausschalten.Wenn EN hochgezogen ist, arbeitet der Regler normal.Wenn der Wert niedrig ist, wechselt das Gerät in den Abschaltmodus, um Strom zu sparen.Der EN-Pin kann auch direkt mit VIN verbunden werden, wenn der Regler immer aktiviert sein soll.

Für rauscharme Anwendungen kann ein kleiner Kondensator (CBYP = 470 pF) vom Bypass-Pin an Masse angeschlossen werden.Dadurch wird das Ausgangsrauschen reduziert und die Welligkeitsunterdrückung verbessert.Wenn geringes Rauschen nicht entscheidend ist, kann der Bypass-Kondensator weggelassen werden.Insgesamt gewährleistet diese Schaltung eine stabile Spannungsregelung mit minimalen externen Komponenten, wodurch sie für batteriebetriebene und empfindliche analoge Schaltungen geeignet ist.

MIC5205 LDO-Regleranwendungen

• Batteriebetriebene Geräte

• Tragbare Elektronik

• Mikrocontroller-Netzteile (Arduino, ESP32 usw.)

• Leistungsregelung von Sensoren und analogen Schaltkreisen

• HF- und Kommunikationsmodule

• Geräuscharme Audioschaltungen

• IoT und eingebettete Systeme

• Medizinische elektronische Geräte

• Industrielle Steuerungssysteme

• Nachregelung nach DC-DC-Wandlern

• Stromversorgung für ADC/DAC-Schaltungen

• Handinstrumente und Messgeräte

Vergleich: MIC5205 vs. MIC5206

Funktion	MIC5205	MIC5206
Reglertyp	Extrem geräuscharm LDO	Extrem geräuscharm LDO
Maximale Leistung Aktuell	150mA	150mA
Ausgangsspannung Optionen	Behoben & Einstellbar	Nur behoben
Ausgangsspannung Genauigkeit	±1 %	±1 %
Ausfallspannung (typ. bei 150 mA)	~165 mV	~165 mV
Ruhend Strom (typisch)	~80 µA	~80 µA
Abschaltstrom	Sehr niedrig (µA Reichweite)	Sehr niedrig (µA Reichweite)
Pin aktivieren	Ja	Ja
Bypass-Pin (Rauschunterdrückung)	Ja	Ja
Ripple-Ablehnung (PSRR)	~75 dB	~75 dB
Paket	SOT-23-5	SOT-23-5
Einstellbar Version verfügbar	Ja	Nein
Typische Verwendung	Flexible Ausgabe Entwürfe	Festspannung kompakte Bauformen

Mechanische Abmessungen

Hersteller

Mikrochip-Technologie stellt den MIC5205 unter Verwendung fortschrittlicher Halbleiterfertigungsprozesse her, die für leistungsstarke Analog- und Energiemanagement-ICs entwickelt wurden.Das Unternehmen nutzt Präzisions-CMOS- und BiCMOS-Technologien, um eine niedrige Dropout-Spannung, eine äußerst rauscharme Leistung und eine hohe Ausgangsspannungsgenauigkeit zu erreichen.Ihre Qualitätskontrollsysteme folgen Industriestandards wie ISO-zertifizierter Produktion und umfassender Zuverlässigkeitsqualifizierung, einschließlich thermischer, elektrischer und Belastungstests.

Häufig gestellte Fragen [FAQ]

1. Welchen Eingangsspannungsbereich kann der MIC5205 verarbeiten?

Der MIC5205 unterstützt Eingangsspannungen bis zu 16 V.Für eine ordnungsgemäße Regelung muss die Eingangsspannung jedoch höher bleiben als die Ausgangsspannung plus Dropout-Spannung.

2. Wie berechnet man die Ausgangsspannung für die einstellbare MIC5205-Version?

Verwenden Sie die Formel: VOUT = VREF × (1 + R2/R1).Wählen Sie die Widerstandswerte sorgfältig aus, um die Genauigkeit zu gewährleisten und das Rauschen zu minimieren.

3. Was passiert, wenn der MIC5205 überhitzt?

Der Regler verfügt über einen thermischen Abschaltschutz.Wenn die Sperrschichttemperatur zu hoch wird, schaltet sie sich automatisch ab, bis sie abgekühlt ist.

4. Kann der MIC5205 die Spannung einer Lithium-Ionen-Batterie regulieren?

Ja.Es funktioniert gut mit einzelligen Li-Ionen-Akkus, insbesondere bei geräuscharmen und stromarmen Anwendungen.

5. Ist der MIC5205 für die Stromversorgung empfindlicher analoger Schaltkreise geeignet?

Ja.Sein extrem rauscharmer Ausgang und die hohe Welligkeitsunterdrückung machen ihn ideal für ADCs, DACs, HF-Module und Audioschaltungen.

6. Wie viel Kondensator ist für einen stabilen Betrieb erforderlich?

Es ist ein Ausgangskondensator von mindestens 1 µF erforderlich.Für eine verbesserte Stabilität und Rauschleistung werden 2,2 µF oder mehr empfohlen.

7. Was ist der Unterschied zwischen Dropout-Spannung und Netzregelung?

Die Dropout-Spannung ist die minimale Differenz zwischen Eingang und Ausgang, die für die Regelung erforderlich ist, während die Netzregelung misst, wie gut der Ausgang stabil bleibt, wenn sich die Eingangsspannung ändert.
