Funktionsprinzip, Spezifikationen und Verwendung des LED-Anzeigetreibers LM3915

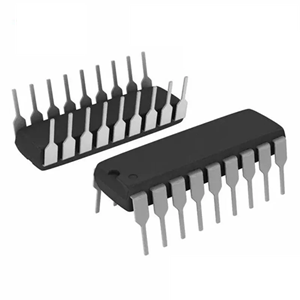

Der LM3915 LM3915 NS In Stock: 2334 pcs ist einer der am weitesten verbreiteten analogen Anzeigetreiber-ICs, der darauf ausgelegt ist, unterschiedliche Spannungspegel in klare und genaue visuelle Anzeigen umzuwandeln.Der von Texas Instruments entwickelte LM3915 bietet hohe Leistung, Stabilität und Flexibilität über einen weiten Spannungsbereich (3 V – 25 V).In diesem Artikel werden der Überblick, die Funktionen, die Anwendungen, der Schaltkreisbetrieb, die elektrischen Eigenschaften, das Gehäuse und mehr des LM3915 erläutert.

Katalog

LM3915 Übersicht

Der LM3915 LM3915 NS In Stock: 2334 pcs ist ein monolithischer integrierter Schaltkreis, der dazu dient, analoge Spannungspegel zu erfassen und diese mithilfe von LEDs, LCDs oder Vakuumfluoreszenzanzeigen visuell anzuzeigen.Es bietet eine logarithmische analoge Anzeige mit 3 dB pro Schritt, die im Balken- oder Punktmodus betrieben werden kann.Der IC verfügt über einen programmierbaren LED-Stromantrieb, sodass keine externen Strombegrenzungswiderstände erforderlich sind.Es wird mit einer einzigen Stromversorgung im Bereich von 3 V bis 25 V betrieben und eignet sich daher ideal für tragbare Anwendungen und Anwendungen mit geringem Stromverbrauch.

Ausgestattet mit einer einstellbaren Spannungsreferenz (1,2 V bis 12 V) und einem präzisen zehnstufigen Spannungsteiler gewährleistet der LM3915 eine Genauigkeit von besser als 1 dB.Dank seiner Vielseitigkeit kann er mehrere Anzeigetypen ansteuern, darunter Glühlampen und LEDs jeder Farbe.Mehrere Einheiten können für eine erweiterte Reichweitenanzeige von 60 dB oder 90 dB kaskadiert werden.

Wenn Sie Interesse am Kauf des LM3915 haben, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

Vergleich der LM3915-Alternativen

Spezifikation	LM3915 LM3915 NS In Stock: 2334 pcs	LM3914 LM3914 BOLE XINBOLE DIP18 In Stock: 88791 pcs	LM3916
Skalentyp	Logarithmisch, 3 dB pro Schritt	Linear, gleich Spannungsstufen	Audio-VU-Skala (halblogarithmisch)
Betrieb Spannungsbereich	3V bis 25V	3V bis 25V	3V bis 25V
Referenz Spannungsbereich	Einstellbar von 1,2V bis 12V	Einstellbar von 1,2V bis 12V	Für Audio behoben Kalibrierung
LED-Antrieb Aktuell	Programmierbar, 1 mA bis 30 mA	Programmierbar, 1 mA bis 30 mA	Programmierbar, 1 mA bis 30 mA
Eingangsspannung Schutz	±35V	±35V	±35V
Anzeigemodi	Balken oder Punkt wählbar	Balken oder Punkt wählbar	Balken oder Punkt wählbar
Anzeigebereich	30 dB (erweiterbar auf 90 dB durch Kaskadierung)	Lineare Spannung Skala	Kalibriert für Reaktion des VU-Meters
Genauigkeit	±1 dB typisch	±1 Schritt typisch	Optimiert für Audio-Antwort
Temperatur Reichweite	0°C bis +70°C	0°C bis +70°C	0°C bis +70°C
Pakettyp	18-adriges DIP / SOIC	18-adriges DIP / SOIC	18-adriges DIP / SOIC

LM3915-Funktionen

• Großer Betriebsspannungsbereich (3 V bis 25 V) – Der LM3915 LM3915 NS In Stock: 2334 pcs funktioniert effizient mit einer einzigen Stromversorgung zwischen 3 V und 25 V und ist somit mit verschiedenen elektronischen Systemen kompatibel.

• Einstellbare Spannungsreferenz (1,2 V bis 12 V) – Es verfügt über eine integrierte Spannungsreferenz, die von 1,2 V bis 12 V eingestellt werden kann und so Flexibilität für unterschiedliche Schaltungsanforderungen bietet.

• Programmierbarer Ausgangsstrom (1 mA bis 30 mA) – Mit dem LM3915 können Benutzer Ausgangsstrompegel je nach Anzeigetyp einstellen und so einen energieeffizienten Betrieb gewährleisten.

• Unterstützt Balken- und Punktanzeigemodi – Benutzer können zwischen Balken- und Punktmodi wechseln, ideal für unterschiedliche Anzeigepräferenzen bei Audiopegelmessern oder Signalanzeigen.

• Steuert mehrere Displaytypen – Das Gerät kann LEDs, LCDs oder Vakuum-Fluoreszenzdisplays ohne externe Treiber direkt steuern.

• Hoher Eingangsschutz (±35 V) – Die Eingangspins halten Spannungen von bis zu ±35 V stand und verhindern so Schäden oder falsche Messwerte.

• TTL- und CMOS-Kompatibilität – Der LM3915 ist direkt mit TTL- oder CMOS-Logik verbunden und gewährleistet so eine reibungslose Integration in digitale Schaltkreise.

• Schwimmender interner 10-Stufen-Teiler – Sein 10-Stufen-Teiler kann einen weiten Spannungsbereich referenzieren und verbessert so die Vielseitigkeit bei analogen Anzeigeanwendungen.

• Erweiterbarer Anzeigebereich (bis zu 90 dB) – Durch die Kaskadierung mehrerer ICs können Entwickler den Bereich für eine detailliertere Signalvisualisierung erweitern.

• Zuverlässige Temperaturleistung – Der LM3915 ist für 0 °C bis +70 °C ausgelegt und behält unter den meisten Umgebungsbedingungen Genauigkeit und Stabilität bei.

LM3915-Anwendungen

• Audiopegelanzeigen – Der LM3915 LM3915 NS In Stock: 2334 pcs wird häufig in VU-Metern verwendet und zeigt die Audiosignalstärke präzise im Balken- oder Punktformat zur visuellen Tonüberwachung an.

• Batteriestandsmonitore – Dieser IC ist ideal für tragbare Geräte und hilft dabei, den Batterieladestand mithilfe eines einfachen LED-Anzeigesystems anzuzeigen.

• Stromversorgungsmessgeräte – Der LM3915 kann Spannungspegel in geregelten oder variablen Stromversorgungen messen und visuell darstellen.

• Signalstärkeanzeigen – werden in Kommunikations- und HF-Schaltkreisen verwendet, um die empfangene Signalstärke präzise anzuzeigen.

• Temperaturniveauanzeigen – In Verbindung mit Sensoren können Temperaturänderungen durch progressive LED-Beleuchtung dargestellt werden.

• Industrielle Prozessmonitore – Der LM3915 bietet eine schnelle visuelle Referenz für analoge Signale in Automatisierungs- oder Steuerungssystemen.

• Testgeräteanzeigen – Ingenieure verwenden sie in Oszilloskopen oder Messgeräten zur sofortigen Visualisierung analoger Ausgänge.

• Batterieladegeräte und Wechselrichter – Es verbessert Überwachungssysteme, indem es Spannungs- oder Strompegel über LED-Anzeigen anzeigt.

LM3915 Blockdiagramm

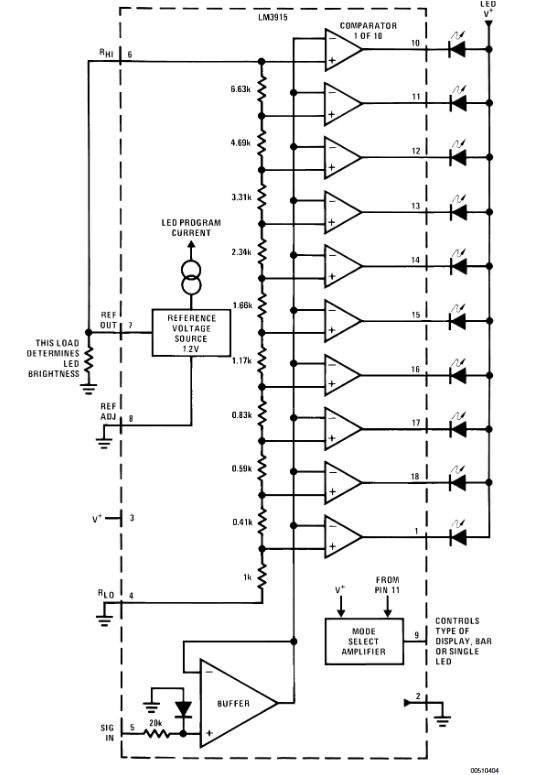

Das Blockdiagramm des LM3915 LM3915 NS In Stock: 2334 pcs veranschaulicht, wie der IC ein analoges Eingangssignal in eine visuelle LED-Anzeige umwandelt, die die Signalstärke oder den Spannungspegel darstellt.Auf der Eingangsstufe empfängt der Signalpin (SIG IN) die analoge Spannung, die gepuffert und dann mit einer Reihe intern erzeugter Referenzspannungen verglichen wird.

Die Referenzspannungsquelle (1,2 V) und das Widerstandsteilernetzwerk erzeugen zehn präzise Spannungsstufen, die jeweils an einen der zehn Komparatoren angeschlossen sind.Diese Komparatoren bestimmen anhand des Eingangspegels, welche LEDs aufleuchten.Im Abschnitt „LED-Programmstrom“ wird die LED-Helligkeit eingestellt, sodass Benutzer die Intensität durch Einstellen eines externen Widerstands steuern können.

Der Moduswahlverstärker steuert, ob das Display im Balkenmodus (alle LEDs bis zu einem bestimmten Pegel leuchten) oder im Punktmodus (nur eine LED leuchtet) arbeitet.Dieses einfache, aber effiziente Design ermöglicht es dem LM3915, klare und genaue analoge Signalvisualisierungen zu erzeugen.

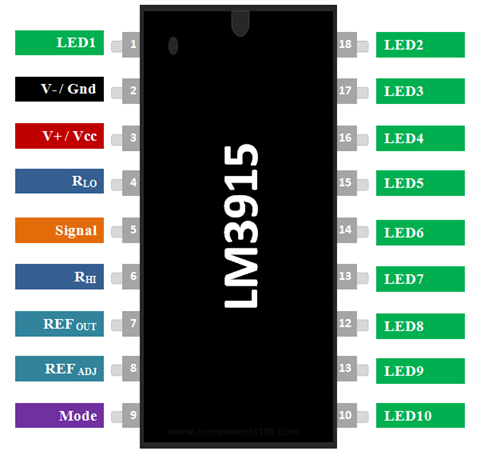

Beschreibung der Pinbelegung des LM3915

LM3915 Typische Anwendungsschaltung

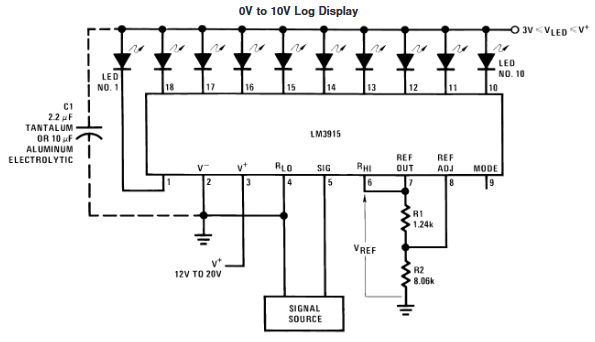

Die typische Anwendungsschaltung des LM3915 LM3915 NS In Stock: 2334 pcs zeigt, wie der IC verwendet wird, um eine logarithmische Spannungsanzeige von 0 V bis 10 V zu erzeugen.In diesem Aufbau liefert die Signalquelle die Eingangsspannung an Pin 5 (SIG IN), die der LM3915 misst und mithilfe von zehn LEDs in eine visuelle Ausgabe umwandelt.Jede LED stellt einen 3-dB-Schritt dar und ermöglicht so eine klare und proportionale Anzeige unterschiedlicher Signalpegel.

Die Schaltung arbeitet mit einer Spannungsversorgung von 12 V bis 20 V und die Referenzspannung wird über die Widerstände R1 und R2 eingestellt, die die LED-Beleuchtungsreichweite bestimmen.Der Kondensator C1 hilft, den Stromkreis zu stabilisieren und Schwankungen oder Rauschen zu minimieren.Über den MODE-Pin (Pin 9) kann der Benutzer je nach gewünschtem visuellen Effekt zwischen Balken- und Punktanzeigemodi wählen.

Diese Konfiguration zeigt, wie einfach der LM3915 für Audiopegelmesser, Batterieanzeigen oder allgemeine Spannungsüberwachungsanwendungen implementiert werden kann.

LM3915 Absolute Höchstwerte

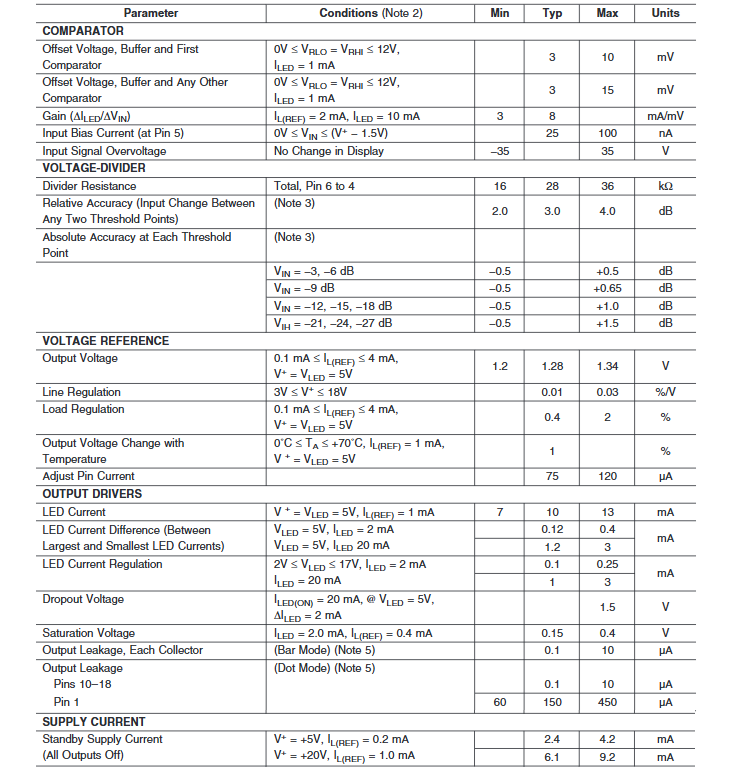

Elektrische Eigenschaften des LM3915

LM3915 Physikalische Dimension

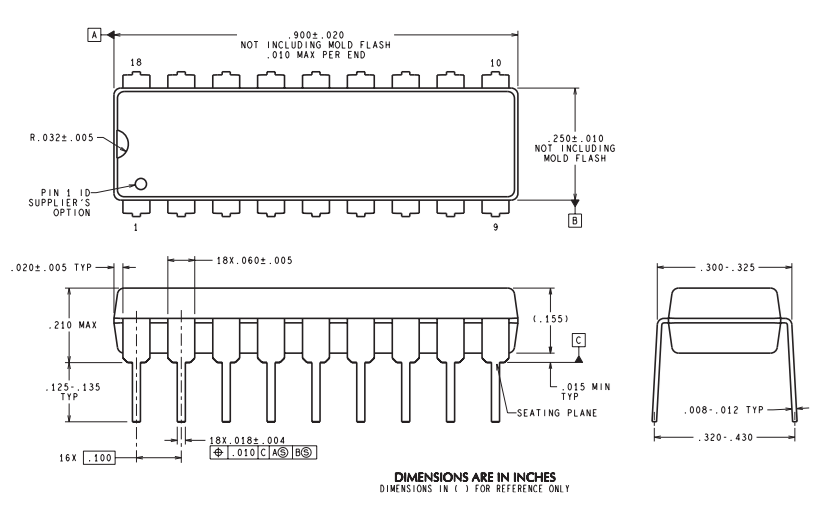

Das Gehäusediagramm des LM3915 LM3915 NS In Stock: 2334 pcs veranschaulicht den physischen Aufbau und die mechanischen Abmessungen des 18-poligen Dual-In-Line-Gehäuses (DIP).Diese Art von Gehäuse wird üblicherweise für die Durchsteckmontage auf Leiterplatten (PCBs) verwendet.Jeder der 18 Pins hat einen gleichmäßigen Abstand von 0,1 Zoll, was zu Standard-PCB-Layouts passt und ein einfaches Einsetzen und Löten ermöglicht.

Der Körper des IC misst etwa 0,900 Zoll in der Länge und 0,250 Zoll in der Breite, ohne Berücksichtigung der Formgrattoleranz.Die Gesamthöhe einschließlich der Anschlüsse liegt zwischen 0,300 und 0,325 Zoll und gewährleistet so einen kompakten und dennoch robusten Formfaktor.Das Diagramm zeigt auch die Kennzeichnung von Pin 1, die dabei hilft, die korrekte Ausrichtung während der Montage sicherzustellen.

LM3915 Hersteller

Texas Instruments (TI), der Hersteller des LM3915 LM3915 NS In Stock: 2334 pcs , ist ein weltweit anerkannter Marktführer in der Halbleiterentwicklung und -fertigung.TI wurde 1930 gegründet und hat seinen Hauptsitz in Dallas, Texas. Das Unternehmen ist auf analoge und eingebettete Verarbeitungstechnologien spezialisiert, die weltweit unzählige elektronische Systeme antreiben.Das Unternehmen betreibt moderne Wafer-Fertigungsanlagen und hält sich an strenge Qualitäts- und Zuverlässigkeitsstandards, um eine gleichbleibende Produktleistung und langfristige Versorgung sicherzustellen.Mit einem starken Engagement für Innovation, Nachhaltigkeit und globaler Unterstützung liefert Texas Instruments weiterhin hochwertige Komponenten, denen jeder vertraut.

Abschluss

Die logarithmische Skalierung des LM3915 LM3915 NS In Stock: 2334 pcs , die einstellbare Spannungsreferenz und die Unterstützung mehrerer Anzeigetypen machen ihn für eine Vielzahl von Anwendungen geeignet – von Audio-VU-Metern bis hin zu Spannungs- und Signalstärkeanzeigen.In Kombination mit der Fertigungskompetenz von Texas Instruments können Sie außergewöhnliche Qualität, Langlebigkeit und Langzeitverfügbarkeit erwarten.Zusammenfassend lässt sich sagen, dass der LM3915 eine Brücke zwischen Einfachheit und Präzision schlägt und komplexe analoge Signale in klare, dynamische visuelle Ausgaben umwandelt.

Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen LM3915 und LM3914?

Der LM3915 verfügt über eine logarithmische Anzeige von 3 dB pro Schritt, ideal für Audiopegel- oder Signalstärkeanzeigen, während der LM3914 eine lineare Skala bietet, die für Spannungspegelmessungen geeignet ist.

2. Wie kaskadiert man mehrere LM3915-ICs?

Um den Anzeigebereich zu erweitern, verbinden Sie den Referenzausgang eines LM3915 mit dem Referenzeingang des nächsten.Dies ermöglicht einen Anzeigebereich von bis zu 90 dB oder mehr über mehrere Chips hinweg.

3. Kann der LM3915 LEDs direkt ansteuern?

Ja.Der LM3915 kann bis zu zehn LEDs ohne externe Widerstände direkt ansteuern, da er über einen internen Stromregler für jeden Ausgangspin verfügt.

4. Wie kann ich im LM3915 zwischen Balken- und Punktmodus wechseln?

Der Anzeigemodus wird über Pin 9 (Mode Select) gesteuert.Wenn Sie diesen Pin mit der positiven Versorgung verbinden, wird der Bar-Modus aktiviert.Wenn Sie es offen oder geerdet lassen, wird der Punktmodus aktiviert.

5. Wie hoch ist der typische LED-Strom in LM3915-Anwendungen?

Der LED-Strom liegt typischerweise zwischen 1 mA und 30 mA und kann über einen externen Widerstand eingestellt werden, der an den Referenzausgang angeschlossen ist und so die Steuerung der Displayhelligkeit ermöglicht.
