LM1117 LDO-Regler-Spezifikationen: Wie er funktioniert und wann man ihn verwendet

Der LM1117 ist ein Low-Dropout-Linearanpassungsregler, der verwendet wird, um eine höhere DC-Eingangsspannung in eine stabile niedrigere Ausgangsspannung umzuwandeln. Er wird häufig in Schaltungen verwendet, die 3,3V, 5V, 2,5V, 1,8V oder eine anpassbare Ausgangsspannung benötigen. Der Artikel erklärt diese Punkte klar, von der Pinbelegung und festen oder einstellbaren Versionen bis hin zu Anwendungsschaltungen, der Stabilität von Kondensatoren, Vergleichen mit anderen Reglern und praktischen Auswahltipps.

Katalog

LM1117 Pinbelegung und Gehäusetypen

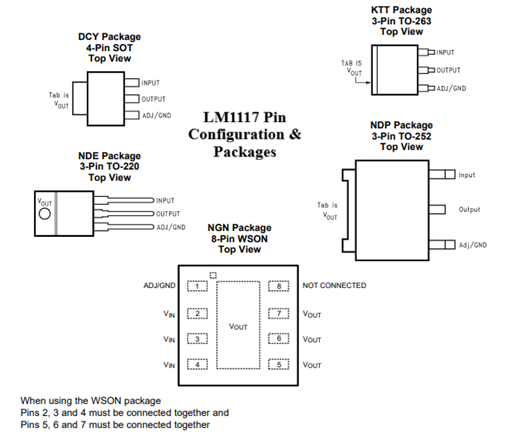

Name	TO-252 Pin	WSON Pin	SOT-223 Pin	TO-263 Pin	TO-220 Pin	I/O	Beschreibung
ADJ/GND	1	1	1	1	1	—	Anpassungspin für die einstellbare Ausgangsoption. Massepin für die feste Ausgangsoption.
VIN	3	2, 3, 4	3	3	3	I	Eingangsspannung Pin des Reglers.
VOUT	2, TAB	5, 6, 7, TAB	2, 4	2, TAB	2, TAB	O	Ausgangsspannung Pin des Reglers.

LM1117 Feste und einstellbare Ausgangsvarianten

Der LM1117 ist sowohl in festen als auch in einstellbaren Varianten erhältlich. Ein fester LM1117 liefert eine voreingestellte Spannung, sodass er in gängigen Schaltungen einfacher zu verwenden ist. Zum Beispiel wird der LM1117-3.3 häufig verwendet, um 3.3V-Mikrocontroller, Sensoren und Logikmodule zu versorgen. Der LM1117-5.0 wird verwendet, wenn eine stabile 5V-Versorgung benötigt wird.

Die einstellbare Version, normalerweise als LM1117-ADJ gekennzeichnet, hat keine feste Ausgangsspannung. Stattdessen verwendet sie externe Widerstände, um die erforderliche Ausgangsspannung einzustellen. Dies ist nützlich, wenn Ihre Schaltung eine benutzerdefinierte Spannung benötigt, die in den festen Varianten nicht verfügbar ist.

Version	Ausgangstyp	Typische Anwendung
LM1117-1.8	Fest 1.8V	Niederspannungs-Digitalschaltungen
LM1117-2.5	Fest 2.5V	Logik- und Referenzversorgungsschaltungen
LM1117-3.3	Fest 3.3V	Mikrocontroller, Sensoren und Module
LM1117-5.0	Feste 5V	5V Logikschaltungen und einfache Stromversorgungen
LM1117-ADJ	Einstellbare Ausgangsspannung	Benutzerdefinierte Ausgangsspannungsdesigns

Wie der LM1117 intern funktioniert

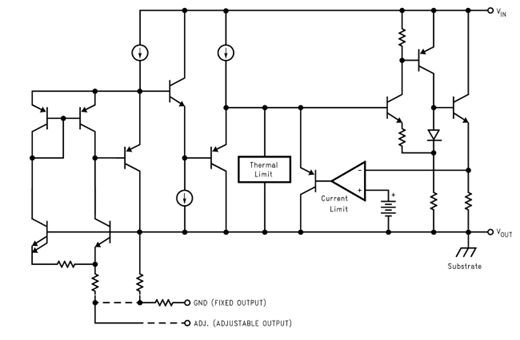

Das Bild zeigt das Funktionsdiagramm des LM1117 linearen Spannungsreglers. Es hilft zu erklären, wie der Regler die Ausgangsspannung stabil hält und gleichzeitig das Gerät vor unsicheren Betriebsbedingungen schützt.

Im LM1117 vergleicht der Regler die Ausgangsspannung mit einer internen Referenzspannung. Wenn die Ausgangsspannung aufgrund einer Erhöhung des Laststroms sinkt, passt der interne Regelkreis den Durchlass-Transistor an, sodass mehr Strom zum Ausgang fließen kann. Wenn die Ausgangsspannung zu hoch wird, verringert der Regelkreis die Ansteuerung des Durchlass-Transistors. Diese Rückkopplungsaktion hält die Ausgangsspannung in der Nähe ihres Nennwerts.

Das Diagramm zeigt auch zwei wichtige Schutzblöcke: Strombegrenzung und thermische Begrenzung. Die Strombegrenzung schützt den Regler, wenn die Last zu viel Strom zieht oder wenn ein Kurzschluss am Ausgang auftritt. Die thermische Begrenzung hilft, die Funktion zu reduzieren oder abzuschalten, wenn der Chip zu heiß wird. Diese Schutzmechanismen machen den LM1117 sicherer in der Anwendung, ersetzen jedoch kein richtiges Schaltungsdesign.

Bei festen Ausgangsvarianten setzt der Massepin den Referenzpunkt für die Ausgangsspannung. Bei der einstellbaren Version arbeitet der ADJ-Pin mit externen Widerständen zusammen, um die erforderliche Ausgangsspannung einzustellen. Aus diesem Grund kann der LM1117 entweder als einfacher Festspannungsregler oder als benutzerdefinierter einstellbarer Regler verwendet werden.

Hauptmerkmale des LM1117

Merkmal	Beschreibung
Niedrigdropout linearer Regler	Bietet eine stabile Ausgangsspannung mit einem geringeren Unterschied zwischen Eingangs- und Ausgangsspannung als Standardlinearregler.
Bis zu 800 mA Ausgangsstrom	Kann moderate Ströme für Mikrocontroller, Sensoren, Logikschaltungen und kleine Module liefern.
Feste und einstellbare Varianten	Erhältlich in festen Ausgangsspannungen wie 1,8V, 2,5V, 3,3V und 5V sowie in einer einstellbaren Version für benutzerdefinierte Ausgangsspannungen.
Schutz vor Strombegrenzung	Hilft, den Regler zu schützen, wenn der Laststrom zu hoch wird oder ein Kurzschluss auftritt.
Schutz vor thermischer Abschaltung	Reduziert das Risiko von Schäden, wenn der Regler zu heiß wird.
Einfache externe Schaltung	Benötigt normalerweise nur Eingangs- und Ausgangskondensatoren, was die Verwendung in grundlegenden Stromversorgungsdesigns erleichtert.
Gut für lokale Regelung	Nützlich zum Konvertieren einer nahegelegenen 5V-Leitung in 3.3V oder zum Reinigen einerversorgung nach einem Schaltregler.
Mehrere Gehäuseoptionen	Erhältlich in Gehäusen wie SOT-223, TO-220, TO-252, TO-263 und WSON, abhängig vom Hersteller und der Version.

Technische Spezifikationen des LM1117

LM1117 Einstellbare Regelschaltung

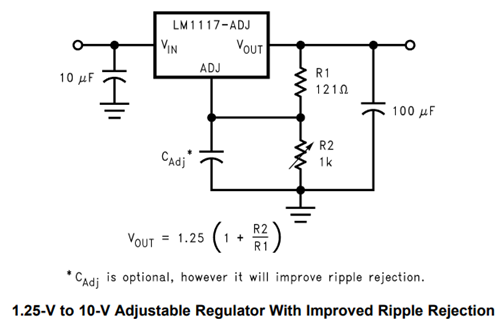

Diese Schaltung zeigt den LM1117-ADJ, der als einstellbarer Spannungsregler verwendet wird. Die Ausgangsspannung wird durch die Widerstände R1 und R2 eingestellt, basierend auf der im Diagramm gezeigten Formel. Der Eingangskondensator hilft, die eingehende Versorgung zu glätten, während der Ausgangskondensator die geregelte Spannung stabil hält. Der optionale CADJ-Kondensator kann die Ripple-Dämpfung verbessern, was hilft, das Ausgangsrauschen zu reduzieren. Dieses Design ist nützlich, wenn die Schaltung eine benutzerdefinierte Spannung anstelle einer festen 3,3V oder 5V Ausgangsspannung benötigt.

LM1117 Lastregelungsschaltung

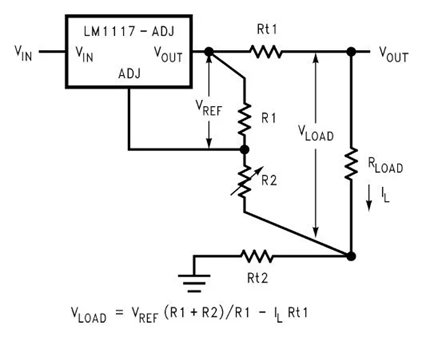

Diese Schaltung zeigt, wie der LM1117 Spannungsfehler, der durch Verdrahtung, PCB-Leitungswiderstand oder Lastdistanz verursacht wird, reduzieren kann. Der Regler passt die Ausgangsspannung basierend auf der Spannung an, die die Last erreicht, nicht nur auf die Spannung am Regler-Pin. Dies hilft, die Lastspannung genauer zu halten, wenn Strom durch den Widerstand im Weg fließt. Es ist nützlich für Schaltungen, bei denen die Last weiter vom Regler entfernt ist oder wo der Spannungsabfall die Leistung beeinträchtigen könnte.

LM1117 5V zu 3.3V Regelschaltung

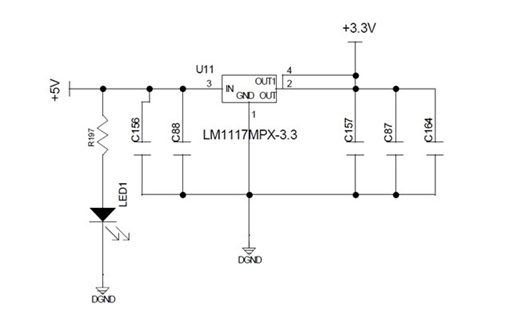

Diese Schaltung zeigt einen festen LM1117-3.3V Regler der eine 5V Eingangsspannung in eine stabile 3.3V Ausgangsspannung umwandelt. Die Eingangskondensatoren und Ausgangskondensatoren helfen, Rauschen zu filtern und unterstützen einen stabilen Betrieb. Die LED und der Widerstand dienen als Leistungsindikator für die 5V Eingangsleitung. Diese Art von Schaltung wird häufig verwendet, um 3.3V Mikrocontroller, Sensoren, Kommunikationsmodule und digitale Logikgeräte mit Strom zu versorgen.

Auswahl der Kondensatoren für die Stabilität des LM1117

Die Auswahl der Kondensatoren ist wichtig, da der LM1117 geeignete Ein- und Ausgangskondensatoren benötigt, um die Ausgangsspannung stabil zu halten. Der Eingangskondensator hilft, Störungen und Spannungseinbrüche von der Stromquelle zu reduzieren, insbesondere wenn der Regler weit vom Haupteingang entfernt montiert ist. Der Ausgangskondensator ist kritischer, da er die Stabilität des Reglers, die Ripple-Steuerung und die Lastreaktion beeinflusst.

Ein falscher Kondensatorwert oder ein ungeeigneter ESR kann zu Ausgangsschwankungen, Spannungsspitzen, Startproblemen oder zufälligen Schaltkreis-Rücksetzungen führen. In einem typischen LM1117-Schaltkreis sollten die Kondensatoren nah an den Reglerpins platziert werden, mit kurzen PCB-Leitungen und einem guten Erdungsweg. Dies reduziert unerwünschten Widerstand und Induktivität im Layout. Für die besten Ergebnisse sollten immer die Empfehlungen des Datenblatts zu Kondensatorwert, Kondensatortyp und ESR-Bereich beachtet werden, insbesondere bei Verwendung von keramischen, Tantal- oder Elektrolytkondensatoren.

LM1117 vs andere Spannungsregler

Der LM1117 wird oft mit AMS1117, 7805-Reglern, modernen LDOs und Buck-Konvertern verglichen, da alle einen geregelten DC-Ausgang bieten können. Sie sind jedoch im realen Schaltkreisdesign nicht identisch. Einige sind besser für einfache, rauschfreie Regelungen geeignet, während andere besser für höhere Effizienz, geringere Wärme oder batteriebetriebene Geräte sind.

LM1117 vs AMS1117

Der LM1117 und der AMS1117 sind sehr ähnlich, da beide 1117-Style Low-Dropout-Linearregler sind. Sie werden häufig für 3,3V- und 5V-Stromrails in Mikrocontroller-Boards, Sensor-Modulen und kleinen eingebetteten Schaltungen verwendet. Ihre grundlegende Schaltungsverbindung ist ebenfalls ähnlich, da beide normalerweise Ein- und Ausgangskondensatoren für einen stabilen Betrieb benötigen.

Der Hauptunterschied liegt in der Quelle und der Spezifikationskontrolle. Der LM1117 ist eine Reglerfamilie von großen Herstellern wie Texas Instruments, während der AMS1117 häufig von verschiedenen Lieferanten produziert wird. Daher können AMS1117-Bauteile in der Ausgangsgenauigkeit, dem Dropout-Spannungsbereich, dem thermischen Verhalten und den Anforderungen an die Kondensatoren variieren. In einfachen Schaltungen können beide als Ersatz funktionieren, aber in einem zuverlässigen Produktdesign sollte immer das genaue Datenblatt des gewählten Bauteils überprüft werden.

LM1117 vs 7805 Spannungsregler

Der LM1117 und der 7805 sind beide lineare Spannungsregler. Das bedeutet, sie steuern die Spannung, indem sie die zusätzliche Eingangsspannung absenken, und die nicht genutzte Energie wird zu Wärme. Sie sind beide einfach zu bedienen, jedoch nicht gleichermaßen geeignet für Niederspannungsdesigns.

Der 7805 ist hauptsächlich ein fester 5V-Regler und benötigt normalerweise eine höhere Eingangs- spannung, um eine stabile 5V-Ausgabe aufrechtzuerhalten. Der LM1117 hat eine niedrigere Dropout-Spannung, sodass er mit einem geringeren Unterschied zwischen Eingang und Ausgang regeln kann. Dadurch ist der LM1117 besser für Schaltungen wie die Umwandlung von 5V auf 3,3V geeignet. Der 7805 ist immer noch nützlich in älteren oder einfachen 5V-Stromversorgungs- schaltungen, in denen die Eingangsspannung hoch genug und die Wärmeabfuhr ordnungsgemäß gehandhabt wird.

LM1117 vs moderne LDO-Regler

Der LM1117 ist einfach, erschwinglich und leicht zu finden, aber viele neuere LDO-Regler bieten eine bessere Leistung für moderne Elektronik. Moderne LDOs haben oft eine niedrigere Dropout-Spannung, einen niedrigeren Leerlaufstrom, eine verbesserte Transientenreaktion, kleinere Gehäuse und bessere Unterstützung für keramische Kondensatoren.

Dieser Unterschied ist wichtig in batteriebetriebenen und kompakten Geräten. Der LM1117 kann immer noch gut in einfachen Schaltungen funktionieren, in denen Leistungsverluste akzeptabel sind und der Laststrom moderat ist. Moderne LDOs sind in der Regel besser geeignet, wenn das Design eine längere Batterielebensdauer, weniger Wärme, weniger Platz auf der Platine oder einen stabilen Betrieb mit kleinen keramischen Kondensatoren erfordert. Für neue Produktdesigns ist ein moderner LDO oft die bessere Wahl, es sei denn, der LM1117 erfüllt bereits die elektrischen und thermischen Anforderungen.

LM1117 vs Buck-Konverter

Der LM1117 und ein Buck-Konverter können beide eine höhere DC-Spannung in eine niedrigere DC-Spannung umwandeln, arbeiten jedoch auf sehr unterschiedliche Weise. Der LM1117 ist ein linearer Regler, daher ist er einfach und erzeugt einen sauberen Ausgang mit geringem Rauschen. Seine Hauptschwäche ist die Wärme, da die Spannungsdifferenz zwischen Eingang und Ausgang als Energie verloren geht.

Ein Buck-Konverter ist ein Schaltregler. Er ist effizienter, da er Energie mit Hilfe von Schaltelementen überträgt, anstatt die zusätzliche Spannung einfach als Wärme zu verbrennen. Dies macht einen Buck-Konverter besser geeignet für große Spannungsabsenkungen, höheren Laststrom und batteriebetriebene Systeme. Zum Beispiel kann die Verwendung des LM1117 zur Umwandlung von 12V auf 3,3V zu viel Wärme erzeugen, während ein Buck-Konverter dieselbe Aufgabe mit viel weniger Energieverlust erledigen kann.

Wie wählt man die richtige LM1117-Version aus

Wählen Sie die richtige Ausgangsspannung

Beginnen Sie damit, die Spannung zu überprüfen, die Ihr Schaltkreis benötigt. Verwenden Sie LM1117-3.3 für 3.3V-Mikrocontroller, Sensoren, drahtlose Module und Logikschaltungen. Verwenden Sie LM1117-5.0, wenn der Schaltkreis eine geregelte 5V-Versorgung benötigt. Wenn Ihr Schaltkreis eine weniger gängige Spannung wie 1.8V oder 2.5V benötigt, wählen Sie die passende feste Version. Eine feste Ausgabe-LM1117 ist einfacher zu verwenden, da sie keine externen Widerstände zur Einstellung der Spannung benötigt.

Verwenden Sie die einstellbare Version für benutzerdefinierte Spannungen

Wählen Sie LM1117-ADJ, wenn Ihr Schaltkreis eine Ausgangsspannung benötigt, die in den festen Versionen nicht verfügbar ist. Die einstellbare Version verwendet zwei externe Widerstände, um die Ausgangsspannung einzustellen. Dies bietet mehr Entwurfsflexibilität, erfordert aber auch eine sorgfältige Auswahl und Anordnung der Widerstände. Sie ist nützlich für benutzerdefinierte analoge Schaltungen, Testversorgungen oder spezielle Logikspannungsleitungen.

Überprüfen Sie den Eingangsspannungsabstand

Die Eingangsspannung muss höher sein als die Ausgangsspannung um mindestens die erforderliche Durchbruchspannung. Ein 3.3V-LM1117 benötigt beispielsweise normalerweise eine Eingangsspannung von etwa 4.5V oder höher für einen stabilen Betrieb unter höherer Last. Wenn die Eingangsspannung zu niedrig ist, kann die Ausgangsspannung unter die Nennspannung fallen. Überprüfen Sie immer die niedrigste mögliche Eingangsspannung, nicht nur die normale Eingangsspannung.

Schätzen Sie den Laststrom

Der LM1117 kann bis zu etwa 800 mA liefern, aber das bedeutet nicht, dass jeder Schaltkreis den gesamten Strom sicher nutzen kann. Der tatsächliche sichere Strom hängt von der Eingangsspannung, der Ausgangsspannung, dem Gehäusetyp, der PCB-Kupferfläche und der Temperatur ab. Für kleine Lasten wie Sensoren, Logik-ICs und Mikrocontroller ist der LM1117 normalerweise praktisch. Bei Hochstrommodulen, Motoren, LEDs oder drahtlosen Geräten mit hohen Stromspitzen sollten Sie die Leistung und Wärme sorgfältig überprüfen.

Überprüfen Sie die Wärmeabgabe

Wärme ist eines der wichtigsten Grenzen bei der Auswahl einer LM1117-Version. Der Regler wandelt den Spannungsunterschied in Wärme um, sodass ein großer Spannungsabfall von Eingangs- zu Ausgangsspannung das Gerät sehr heiß machen kann. Zum Beispiel ist es normalerweise keine gute Verwendung des LM1117, 12V in 3.3V bei mittleren oder hohen Strömen umzuwandeln. Wenn der Schaltkreis eine große Spannung absenken oder höhere Ströme bereitstellen muss, ist ein Abwärtswandler normalerweise die bessere Wahl.

Wählen Sie das richtige Gehäuse

Wählen Sie das Gehäuse basierend auf Platzbedarf auf der Platine und den Anforderungen an die Wärmeabfuhr. SOT-223 ist üblich für kompakte PCB-Designs, benötigt jedoch ausreichend Kupferfläche, um Wärme abzuleiten. TO-220 ist einfacher zu kühlen und kann mit einem Kühlkörper verwendet werden. TO-252 und TO-263 sind für Oberflächenmontage-Designs geeignet, die eine bessere thermische Leistung benötigen. Das Gehäuse sollte sowohl dem mechanischen Layout als auch der erwarteten Wärmeabgabe entsprechen.

Befolgen Sie die Anforderungen an die Kondensatoren

Der LM1117 benötigt geeignete Ein- und Ausgangskondensatoren für einen stabilen Betrieb. Der Ausgangskondensator ist besonders wichtig, da der falsche Wert oder ESR zu Schwingungen, Ripple oder Startproblemen führen kann. Wählen Sie die Kondensatorwerte basierend auf dem Datenblatt und platzieren Sie sie in der Nähe der Regleranschlüsse. Platzieren Sie die Kondensatoren nicht weit vom Gerät entfernt, da lange Leitungen die Stabilität beeinträchtigen können.

Überprüfen Sie das Herstellerdatenblatt

Nicht alle 1117-Regler haben genau die gleiche Leistung. Durchbruchspannung, Toleranz, Gehäuse-Pinbelegung, thermischer Widerstand und Anforderungen an Kondensatoren können je nach Hersteller variieren. Überprüfen Sie das Datenblatt für die genaue LM1117-Teilenummer, die Sie verwenden, bevor Sie das Design abschließen. Dies ist besonders wichtig, wenn Sie den LM1117 durch AMS1117 oder einen anderen kompatibel aussehenden Regler ersetzen.

Passen Sie den LM1117 an die Anwendung an

Der LM1117 ist eine gute Wahl für einfache Spannungsleitungen, Prototypenplatinen, Mikrocontroller-Schaltungen, Sensorversorgungen und lokale Nachregelung nach einem Schaltregler. Er eignet sich weniger für batteriebetriebene Produkte, hocheffiziente Systeme, große Spannungsabfälle oder kompakte Geräte mit begrenzter Wärmeabfuhr. Wählen Sie den LM1117 nur aus, wenn seine Spannungs-, Strom-, Wärme- und Stabilitätsanforderungen zu den realen Betriebsbedingungen des Schaltkreises passen.

Verwendung des LM1117-Linien-Spannungsreglers

• 3.3V-Mikrocontroller-Stromversorgung - Der LM1117-3.3 wird häufig verwendet, um Mikrocontroller mit einer stabilen 3.3V-Leitung zu betreiben.

•Stromregulierung für Sensormodule - Er kann eine saubere Spannung für energieeffiziente Sensoren in eingebetteten und IoT-Schaltungen bereitstellen.

•Umwandlung von 5V auf 3.3V - Der LM1117 wird häufig verwendet, wenn eine 5V-Versorgung auf 3.3V für Logikgeräte verringert werden muss.

• Prototyp- und Steckbrettschaltungen - Er ist nützlich in einfachen Testschaltungen, da er nur wenige externe Komponenten benötigt.

• Arduino- und Entwicklungsboard - Viele Entwicklungsplatinen verwenden 1117-Style-Regler, um lokale 3.3V oder 5V Spannungsleitungen zu erzeugen.

• Stromversorgung für Logik-ICs - Er kann digitale Logikschaltungen mit festen Niederspannungsoperationen mit Strom versorgen.

• Post-Regelung nach einem Buck-Wandler - Der LM1117 kann den Ausgang eines Schaltreglers reinigen, wenn eine geringere Geräuschentwicklung benötigt wird.

• Kleine analoge Schaltungen - Er kann eine stabile Spannung für grundlegende analoge Abschnitte, Referenzschaltungen und Signalaufbereitung bereitstellen.

• Kommunikationsmodule - Er kann Module mit niedrigem bis mittlerem Strom wie Bluetooth, RF oder einfache serielle Kommunikationsschaltungen mit Strom versorgen.

• Batteriebetriebene Schaltungen mit leichten Lasten - Er kann in einfachen Batterieschaltungen verwendet werden, jedoch nur wenn der Spannungsabfall, der Strom und die Hitze innerhalb sicherer Grenzen liegen.

• Feste lokale Stromschienen auf PCBs - Er ist nützlich, um eine lokale geregelte Versorgung in der Nähe eines bestimmten IC oder Schaltungsteils zu erstellen.

• Einstellbare Spannungs-Testschaltungen - Die LM1117-ADJ-Version kann verwendet werden, wenn eine benutzerdefinierte Ausgangsspannung für Tests oder spezielle Schaltungsanforderungen benötigt wird.

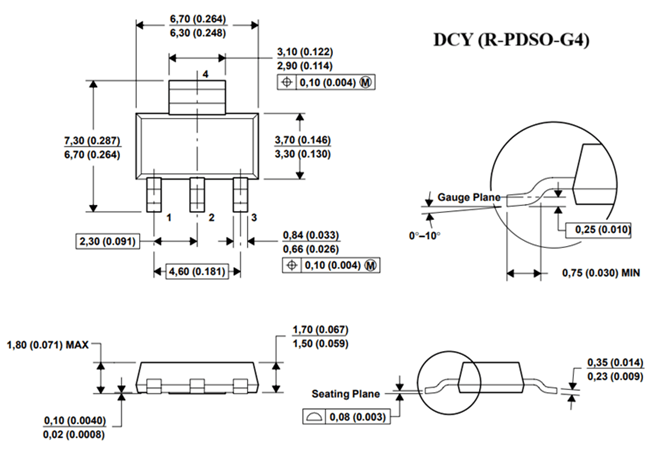

Mechanische Abmessungen

Fazit

Der LM1117 lineare Spannungsregler bleibt eine praktische Wahl für einfache, kostengünstige und mittlere Stromversorgungs-Schaltungen. Er ist besonders nützlich beim Wandeln von 5V auf 3,3V, beim Betrieb kleiner eingebetteter Schaltungen oder beim Erstellen einer sauberen lokalen Spannungsführung in der Nähe eines empfindlichen IC. Seine fest ausgelegten Versionen sind einfach zu verwenden, während die einstellbare Version mehr Flexibilität für benutzerdefinierte Spannungsdesigns bietet. Texas Instruments ist einer der bekannten Hersteller, die mit der LM1117-Reglerfamilie verbunden sind.

Häufig gestellte Fragen [FAQ]

1. Warum benötigt der LM1117 genügend Eingangsspannung über der Ausgangsspannung?

Der LM1117 benötigt Spannungsreserven, weil er ein Low-Dropout-Linearregler ist, kein perfekter Spannungswandler. Wenn die Eingangsspannung der Ausgangsspannung zu nahe kommt, kann der Regler die Regelung nicht aufrechterhalten, und der Ausgang kann unter den bewerteten Wert fallen.

2. Warum kann der LM1117 heiß werden, auch wenn der Schaltungsstrom unter 800 mA liegt?

Die 800 mA-Bewertung hängt von den richtigen thermischen Bedingungen ab. Die Wärme nimmt zu, wenn die Eingangsspannung viel höher ist als die Ausgangsspannung. Zum Beispiel verschwendet das Herunterwandeln von 12V auf 3,3V eine große Menge Energie als Wärme, sodass der Regler überhitzen kann, noch bevor er 800 mA erreicht.

3. Wann ist der LM1117-ADJ besser als ein Festspannungs-LM1117?

Der LM1117-ADJ ist besser, wenn die Schaltung eine benutzerdefinierte Spannung benötigt, die nicht als feste Version verfügbar ist. Er benötigt jedoch externe Widerstände, eine korrekte Berechnung und eine sorgfältige Anordnung, sodass feste Versionen für gängige Spannungen wie 3,3V oder 5V einfacher sind.

4. Warum ist der Ausgangskondensator in einem LM1117-Kreis wichtig?

Der Ausgangskondensator hilft, den Regler stabil zu halten und das Ripple bei Laständerungen zu reduzieren. Ein falscher Wert des Kondensators, eine schlechte ESR-Wahl oder eine schlechte Platzierung können zu Oszillationen, instabilem Ausgang, Startproblemen oder zufälligen Rücksetzungen führen.

5. Kann der LM1117 direkt mit Keramikkondensatoren verwendet werden?

Es hängt vom genauen Herstellerdatenblatt ab. Einige 1117-Stil-Regler sind empfindlich gegenüber der ESR des Ausgangskondensators, und sehr niederohmige keramische Kondensatoren können Stabilitätsprobleme verursachen, wenn das Bauteil nicht dafür ausgelegt ist. Überprüfen Sie immer das Datenblatt, bevor Sie den Kondensatortyp auswählen.

6. Warum wird der LM1117 häufig für die Umwandlung von 5V auf 3,3V verwendet?

Dies ist ein gutes Anwendungsbeispiel, da der Spannungsunterschied gemäßigt und die Schaltung einfach ist. Der LM1117-3.3 kann eine stabile 3,3V-Leitung für Mikrocontroller, Sensoren und Logikgeräte bereitstellen, solange der Laststrom und die Wärme innerhalb sicherer Grenzen bleiben.
