LLC-Konverterdesign mit planar Matrixtransformatoren

Cloud-Computing, künstliche Intelligenz und Big Data erhöhen die Stromnachfrage in modernen Rechenzentren. Traditionelle 12-V-Stromversorgungssysteme erfordern oft hohe Ströme, was zu mehr Leitungsverlusten, Wärme und geringerer Effizienz führen kann. Da die Leistungsdichte immer wichtiger wird, benötigen moderne Stromversorgungen bessere Konverter-Designs, die mehr Leistung auf kleinerem Raum liefern können. Eine effektive Lösung ist der LLC-resonante Konverter mit einem planar Matrixtransformator. Dieser Artikel untersucht die Arbeitsprinzipien, Vorteile, Designüberlegungen und Anwendungen von LLC-Konvertern mit planar Matrixtransformatoren.

Katalog

Was ist ein LLC-Konverter mit einem planar Matrixtransformator?

Ein LLC-Konverter mit einem planar Matrixtransformator ist ein isoliertes DC-DC-Stromwandlungssystem. Es kombiniert LLC-resonante Technologie mit fortschrittlichem planar magnetischen Aufbau. Es wird häufig in Anwendungen eingesetzt, die hohe Effizienz, hohen Ausgangsstrom und kompakte Stromversorgungsdesigns erfordern, wie Server, Telekommunikationsgeräte und Stromversorgungssysteme von Rechenzentren.

Der Konverter besteht aus zwei Hauptteilen. Die LLC-resonante Stufe steuert die Energieumwandlung mithilfe resonanter Prinzipien, um einen effizienten Betrieb zu erreichen, während der planar Matrixtransformator galvanische Isolation und Spannungswandlung zwischen Eingang und Ausgang bereitstellt. Im Vergleich zu herkömmlichen Stromkonvertern unterstützt diese Architektur eine höhere Leistungsdichte, verbesserte Effizienz und eine reduzierte Gesamtgröße des Systems.

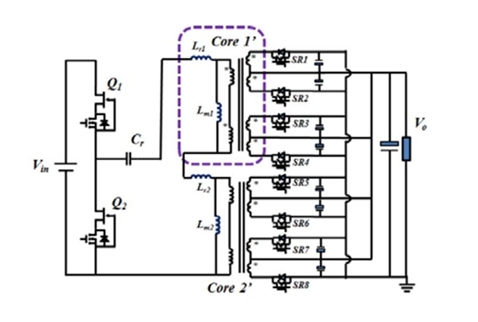

LLC-Konverter mit einem planar Matrixtransformator funktioniert

Der Konverter funktioniert, indem er die Eingangsgleichspannung mit hoher Frequenz durch ein Paar primärseitiger Leistungsschalter schaltet. Die erzeugte AC-Wellenform gelangt in den LLC-resonanten Tank, der aus dem resonanten Kondensator (Cr), der resonanten Induktivität (Lr) und der Magnetisierungsinduktivität (Lm) besteht. Diese Elemente formen die Stromwellenform und ermöglichen die resonante Energieübertragung.

Der resonante Strom fließt durch den Transformator, wobei elektrische Energie von der Primärseite auf die isolierte Sekundärseite übertragen wird. Die synchronen Gleichrichter auf der Sekundärseite wandeln dann die Hochfrequenz-AC-Spannung in eine DC-Ausgangsspannung um. Ausgangskondensatoren filtern die gleichgerichtete Wellenform, um eine stabile Versorgung für die Last bereitzustellen.

Der LLC-Betrieb bietet Weichschaltfunktionen. Durch den Betrieb nahe der resonanten Frequenz können die Schaltgeräte eine Nullspannungsschaltung (ZVS) oder eine Nullstromschaltung (ZCS) erreichen, was die Schaltverluste reduziert, die Beanspruchung der Geräte senkt und die Gesamt effizient verbessert.

Design des planar Matrixtransformators mit PCB-Wicklungen

In einer typischen Anwendung wandelt ein planar matrix-transformator eine hohe DC-Eingangsspannung, wie 380V, in eine Niederspannungs-Hochstromausgabe wie 12V bei mehreren Ampere um. Anstatt sich auf einen einzigen großen Transformator zu verlassen, teilt das Design die Energieübertragung auf mehrere magnetische Abschnitte auf, die in einer Matrixkonfiguration verbunden sind. Diese Anordnung verbessert die Stromverteilung und reduziert die elektrische Belastung innerhalb des Transformators.

Um den Betrieb bei hohen Frequenzen zu unterstützen, verwendet der Transformator mehrlagige PCB-Wicklungen anstelle von herkömmlichem runden Kupferdraht. Kupferleitungen, die in die PCB-Schichten eingebettet sind, bieten präzise Wicklungsabmessungen, konstante Fertigungsqualität und eine flache Bauweise. Der Ansatz mit PCB-Wicklungen hilft auch, den Wicklungswiderstand zu reduzieren und unterstützt den Betrieb bei Frequenzen von bis zu 1 MHz, wo herkömmliche Wickeltechniken weniger effizient werden.

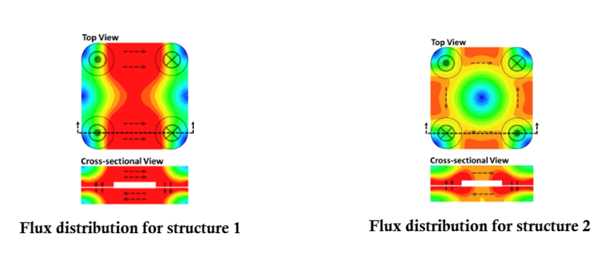

Die Verteilung des magnetischen Flusses ist ein kritischer Faktor für die Leistung von Transformatoren. Wie im Bild gezeigt, erzeugt Struktur 1 ein weniger gleichmäßiges Muster des magnetischen Flusses, mit höherer Flusskonzentration in bestimmten Regionen des Kerns. Diese lokalisierten Bereiche mit hohem Fluss können die Verluste im Ferritkern erhöhen und thermische Hotspots erzeugen. Im Gegensatz dazu verteilt Struktur 2 den magnetischen Fluss gleichmäßiger über die magnetische Struktur. Das glattere Flussmuster reduziert die Spitzenflusdichte, senkt die Kernverluste und verbessert die magnetische Ausnutzung im gesamten Transformator.

Das verbesserte Flussgleichgewicht von Struktur 2 bietet messbare Leistungsverbesserungen. Durch die Reduzierung der lokalen magnetischen Sättigung und die Minimierung ungleichmäßiger Flusskonzentration kann das Design die Verluste im Ferritkern erheblich verringern, während die Effizienz und Zuverlässigkeit verbessert wird. Ein gleichmäßigeres Magnetfeld macht den Transformator auch weniger empfindlich gegenüber Fertigungsvariationen zwischen den einzelnen Matrixabschnitten, was zu einer konsistenteren Leistung führt.

Das gesamte Layout ist weiter optimiert, um die Hochfrequenzstrompfade zu minimieren. Sekundärseitige synchrone Gleichrichter und Ausgangskondensatoren werden in der Nähe des Transformators platziert, um parasitären Widerstand und Induktivität zu reduzieren. In Kombination mit der verbesserten magnetischen Struktur, die im Bild gezeigt wird, verbessern diese Designtechniken das Stromteilen, reduzieren die thermische Belastung und ermöglichen die hohe Leistungsdichte, die in Servernetzteilen, Telekommunikationssystemen, Rechenzentren und anderen anspruchsvollen Energieumwandlungsanwendungen erforderlich ist.

Anwendungsbeispiele aus der Praxis

• Servernetzteile - LLC-Wandler mit einem planar matrix-transformator wird in hocheffizienten Netzteilen für Server eingesetzt, da er hohe Ströme in kompakter Größe liefern kann.

• Rechenzentrumsausrüstung - Unterstützt dichte Energiesysteme, bei denen Effizienz, Wärme­steuerung und der Gebrauch von kleinem Raum wichtig sind.

• Telekommunikations-Energiesysteme - Bietet stabile, isolierte Gleichstromversorgung für Kommunikationsgeräte, die über längere Zeiträume zuverlässig arbeiten müssen.

• Industrielle Leistungswandler - Wird in Steuerungssystemen, Automatisierungsausrüstung und Hochleistungs-Gleichstrom-Gleichstromumwandlungen eingesetzt, bei denen Haltbarkeit erforderlich ist.

• Stromversorgungssysteme für Elektrofahrzeuge - Geeignet für Bordlader, Hilfsstromversorgungen und Hochspannungs- zu Niederspannungsumwandlungen.

• Erneuerbare Energiesysteme - Eingesetzt in Solarwechselrichtern, Energiespeichersystemen und Gleichstromverteilung, wo effiziente Umwandlung benötigt wird.

• Medizinische Stromversorgungen - Nützlich in kompakten isolierten Stromversorgungen, wo Sicherheit, Effizienz und zuverlässige Spannungsregulierung entscheidend sind.

Konstruktionsherausforderungen und -lösungen

Konstruktions­herausforderung	Warum es wichtig ist	Praktische Lösung
Hoher Ausgangs­strom	Großer Strom erhöht die Verlustleistung und Wärme.	Verwenden Sie eine Matrix­transformator­struktur, um den Strom auf mehrere Wicklungs­wege zu verteilen.
AC-Wicklungs­verluste	Hochfrequenzstrom kann Haut- und Nahfeldverluste erhöhen.	Verwenden Sie optimierte PCB-Wicklungsschichten mit kurzen, breiten Strompfaden.
Leck­induktivität	Übermäßige Leckage kann die Effizienz verringern und die Regelung beeinträchtigen.	Halten Sie die primären und sekundären Wicklungen im PCB-Layout eng gekoppelt.
Kernverluste bei hoher Frequenz	Die Verluste im Ferrit­kern steigen mit zunehmender Schaltfrequenz.	Wählen Sie ein geeignetes Ferritmaterial und optimieren Sie die Kernform und Flussverteilung.
Ungleichmäßige Stromverteilung	Einige Transformator­abschnitte können mehr Strom führen als andere.	Verwenden Sie ein symmetrisches Wicklungs-Layout und ausgewogene sekundäre Verbindungen.
Wärme­konzentration	Lokale Hotspots können die Zuverlässigkeit verringern.	Verteilen Sie die Strompfade, verbessern Sie die Kupferfläche und platzieren Sie wärmeerzeugende Teile sorgfältig.
Abschlussverlust	Hoher Strom an Anschlusspunkten kann zusätzliche Verluste verursachen.	Platzieren Sie Gleichrichter und Kondensatoren nahe an den Transformatoranschlüssen.
Herstellungs-komplexität	Mehrere Kerne und PCB-Wicklungen sind schwerer genau zu bauen.	Verwenden Sie wiederholbare PCB-Wicklungsdesigns und vereinfachen Sie die Kernmontage, wo immer möglich.
Parasitäre Kapazitäten	PCB-Schichten können unerwünschte Kapazitäten bei hohen Frequenzen erzeugen.	Kontrollieren Sie den Abstand der Schichten, die Wicklungsüberlappung und das Erdungs-Layout.
Kostenkontrolle	Fortschrittliche magnetische Strukturen können die Produktionskosten erhöhen.	Balancieren Sie die Leistungsanforderungen mit herstellbaren PCB- und Kern-Designs.

Planar Matrix Transformator vs traditioneller Transformator

Merkmal	Planar Matrix Transformator	Traditioneller Draht-Wickel-Transformator
Wicklungsstruktur	PCB-Kupferschichten	Runde Kupferdrähte
Profilhöhe	Flacher Profil	Höhere Struktur
Leistungsdichte	Hoch	Mäßig
Hochfrequenz-Leistung	Ausgezeichnet	Gut
Thermisches Management	Bessere Wärmeverteilung	Lokalisierte Erhitzung
Herstellungs-Konsistenz	Hochgradig wiederholbar	Abhängig vom Wicklungsprozess
Stromverteilung	Mehrere parallele Pfade	Einzelner Wicklungsweg
Automatisierungsfähigkeit	Hochgradig geeignet	Mehr manuelle Prozesse
Größe bei hoher Leistung	Kleiner	Größer
Designkomplexität	Höher	Niedriger

Fazit

Obwohl das Design Herausforderungen wie thermisches Management, magnetische Optimierung, EMI-Kontrolle und Herstellungs-Komplexität mit sich bringt, überwiegen die Leistungs- Vorteile oft diese Schwierigkeiten in anspruchsvollen Anwendungen. Da die Leistungsanforderungen in Servern, Rechenzentren, Telekommunikation, erneuerbaren Energiesystemen, Elektrofahrzeugen und Industrieanlagen weiterhin steigen, wird erwartet, dass LLC-Konverter mit planar-matrix-Transformatoren eine noch größere Rolle in zukünftigen Netzteil- Designs spielen. Ihre Fähigkeit, hohe Leistung effizient in einem kompakten Formfaktor zu liefern, macht sie zu einer Schlüsseltechnologie für next-generation Leistungselektronik.

Häufig gestellte Fragen [FAQ]

1. Warum werden LLC-Konverter wichtiger, während der Stromverbrauch von Rechenzentren weiterhin steigt?

Da Server und KI-Systeme mehr Strom benötigen, erleben traditionelle Leistungsarchitekturen höhere Stromflüsse und größere Leitungsverluste. LLC-Konverter verbessern die Effizienz durch Soft-Switching, reduzieren die Wärmeentwicklung und helfen Rechenzentren, den Energieverbrauch zu senken.

2. Wie hilft ein planar-matrix-Transformator dabei, Verluste im Vergleich zu einem traditionellen Transformator zu reduzieren?

Ein planar-matrix-Transformator verteilt den Strom über mehrere Transformatorabschnitte anstelle einer einzelnen Wicklungsstruktur. Dies reduziert den Wicklungswiderstand, verbessert die Stromverteilung und senkt den thermischen Stress, was zu einer besseren Effizienz führt.

3. Warum ist die Verteilung des magnetischen Flusses in Hochfrequenz-Planar-Transformatoren kritisch?

Ungleichmäßiger magnetischer Fluss kann lokale Hotspots erzeugen und die Ferritkernverluste erhöhen. Eine ausgewogene Flussverteilung ermöglicht eine effektivere Nutzung des magnetischen Materials, verbessert die Effizienz, thermische Leistung und Zuverlässigkeit.

4. Welche Vorteile bieten PCB-Wicklungen gegenüber konventionellen Kupferdrahtwicklungen?

PCB-Wicklungen bieten präzise Leitergeometrie, wiederholbare Herstellung, niedrigere Profilhöhe und verbesserte Konsistenz. Sie vereinfachen auch die automatisierte Produktion und können bestimmte parasitäre Effekte in Hochfrequenz-Designs reduzieren.

5. Wie verbessern ZVS und ZCS die Leistung eines LLC-Konverters?

Zero-Voltage Switching (ZVS) und Zero-Current Switching (ZCS) reduzieren die Schaltverluste, indem sie Spannung oder Strom während der Schaltübergänge minimieren. Dies verringert den Stress der Bauelemente, verbessert die Effizienz und ermöglicht den Betrieb bei höheren Frequenzen.

6. Warum ist thermisches Management auch bei hoch effizienten LLC-Konvertern wichtig?

Obwohl LLC-Konverter Schaltverluste reduzieren, wird immer noch Wärme von magnetischen Komponenten, PCB-Leitern, Gleichrichtern und Halbleitergeräten erzeugt. Effektive Kühlung ist notwendig, um die Leistung aufrechtzuerhalten und die Lebensdauer der Komponenten zu verlängern.

7. Welche Herausforderungen ergeben sich beim Betrieb von planar-Transformatoren bei Frequenzen nahe 1 MHz?

Bei sehr hohen Frequenzen werden Haut- und Näheffekt, parasitäre Kapazität und Kernverluste bedeutender. Diese Faktoren erfordern eine sorgfältige Wicklungsdesign, Materialauswahl und Layout-Optimierung.

8. Warum sind planar-matrix-Transformatoren gut geeignet für Niederspannungs-, Hochstromausgänge?

Niederspannungsausgänge erfordern große Ströme, um substanzielle Leistung zu liefern. Die Matrixstruktur verteilt den Strom auf mehrere Pfade, reduziert den Widerstand und minimiert Verluste, die sonst bei hohen Stromstärken erheblich werden würden.
