Arbeitshandbuch für den Spannungsregler L7809, Funktionen und gleichwertige ICs

Der Spannungsregler L7809 ist Teil der bekannten 7800-Serie positiver Linearregler und ist darauf ausgelegt, bei einer höheren Eingangsspannung einen konstanten 9-V-Ausgang zu liefern.In diesem Artikel wird der Spannungsregler L7809 besprochen, einschließlich seiner grundlegenden Übersicht, Details zur Pinbelegung, Spezifikationen, Funktionen, Funktionsprinzip, Schaltungsbetrieb und mehr.

Katalog

L7809 Spannungsregler Basic

Die L7809 Der Spannungsregler ist ein positiver Linearregler mit drei Anschlüssen, der einen stabilen 9-V-DC-Ausgang bei einer höheren Eingangsspannung liefert.Er gehört zur bekannten 7800-Serie von Festspannungsreglern, die in vielen elektronischen Schaltkreisen und Stromversorgungsdesigns weit verbreitet sind.Das Gerät ist üblicherweise in Gehäusen wie TO-220 erhältlich (L7809CV) und D²PAK (L7809CD2T), wodurch es für verschiedene Arten von Leiterplatten und Stromversorgungssystemen geeignet ist.

Der Regler verfügt außerdem über integrierte Schutzfunktionen wie Strombegrenzung, thermische Abschaltung und Schutz im sicheren Bereich, die dazu beitragen, Schäden durch Überhitzung oder Überlastung zu verhindern.Bei richtiger Wärmeableitung kann es normalerweise Ausgangsströme von bis zu etwa 1 A liefern.

Wenn Sie am Kauf des Spannungsreglers L7809 interessiert sind, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

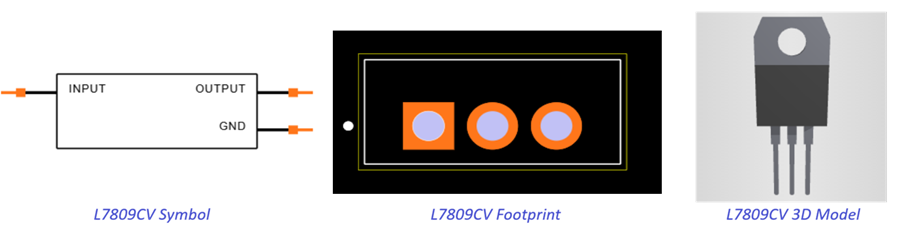

L7809 Spannungsregler CAD-Modelle

TO-220 (L7809CV)

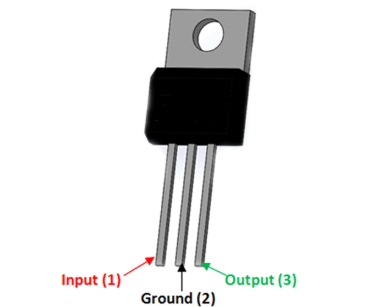

Details zur Pinbelegung des Spannungsreglers L7809

Pin Nummer	Pin Name	Beschreibung
1	Eingabe (VIN)	Dieser Stift erhält die ungeregelte Eingangsspannung.Die Eingangsspannung muss höher sein als 9 V (typischerweise 11 V–35 V), damit der Regler einen stabilen 9-V-Ausgang aufrechterhalten kann.
2	Masse (GND)	Das ist das Referenzerdungsstift für den Regler.Es vervollständigt den Kreislauf und dient als gemeinsamer Rückweg für Eingangs- und Ausgangsspannungen.
3	Ausgang (VOUT)	Dieser Stift stellt den geregelten 9-V-Gleichstromausgang bereit, der die angeschlossenen Geräte mit Strom versorgt elektronische Schaltung oder Last.

Alternativen und gleichwertiges Modell

• LM7809

•MC7809

• KA7809

• UA7809

• µA7809

• NJM7809

• L78S09

• L78M09

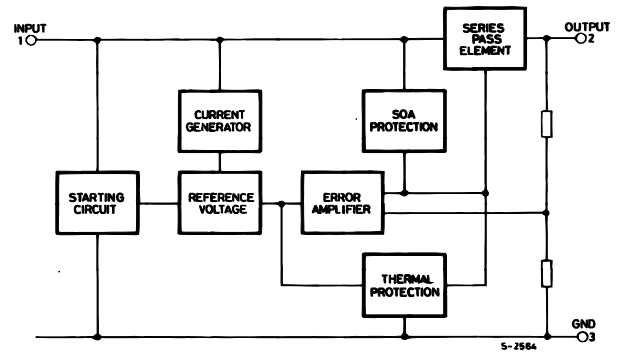

Schematische Darstellung des Spannungsreglers L7809

Das schematische Diagramm des Spannungsreglers L7809 zeigt die internen Funktionsblöcke, die zusammenarbeiten, um aus einer höheren Eingangsspannung einen stabilen 9-V-Ausgang zu erzeugen.Jeder Block führt eine bestimmte Aufgabe wie Referenzgenerierung, Fehlerkorrektur, Stromsteuerung und Schutz aus, um sicherzustellen, dass der Regler sicher und genau arbeitet.

Zu Beginn der Schaltung hilft die Startschaltung dem Regler, den Betrieb aufzunehmen, wenn die Eingangsspannung zum ersten Mal angelegt wird.Der Referenzspannungsblock erzeugt eine stabile interne Spannung, die als Standard für die Ausgangsregelung dient.Ein Stromgenerator versorgt verschiedene interne Abschnitte mit dem notwendigen Vorstrom, damit der Regler ordnungsgemäß funktionieren kann.

Der Fehlerverstärker vergleicht die Rückmeldung vom Ausgang mit der internen Referenzspannung.Wenn die Ausgangsspannung steigt oder fällt, passt der Fehlerverstärker das Steuersignal an, das das Serienpasselement ansteuert.Dieses Durchgangselement fungiert wie ein variabler Widerstand zwischen Eingang und Ausgang und passt seine Leitung automatisch an, um einen konstanten 9-V-Ausgang aufrechtzuerhalten.

Das Diagramm enthält auch Schutzschaltungen, um den Regler unter anormalen Bedingungen zu schützen.Der SOA-Schutz (Safe Operating Area) begrenzt den Strom und die Verlustleistung, um Schäden bei zu hoher Last zu verhindern.Der Thermoschutz überwacht die Innentemperatur und schaltet den Regler bei Überhitzung ab.Zusammen gewährleisten diese Schutzsysteme den zuverlässigen Betrieb des L7809 in vielen elektronischen Stromversorgungsanwendungen.

Spezifikationen des Spannungsreglers L7809

Parameter	Wert
Reglertyp	Positiv linear Spannungsregler
Ausgangsspannung	9 V
Ausgangsstrom (Max)	1,5 A
Eingangsspannung (Max)	35 V
Eingangsspannung (Min.)	11 V
Ausfallspannung	~2 V (typisch bei 1 A)
Ausgabetyp	Behoben
Anzahl Ausgänge	1
Linienregulierung	~180 mV
Lastregulierung	~180 mV
Ausgabegenauigkeit	±2 %
Ruhend Aktuell	~8mA
Stromversorgung Ablehnungsquote (PSRR)	~55 dB (120 Hz)
Schutz Funktionen	Thermisch Abschaltung, Kurzschlussschutz, sicherer Betriebsbereichsschutz
Betrieb Temperaturbereich	0°C bis 125°C
Montageart	Durchgangsloch
Paket/Koffer	TO-220-3, TO-220FP, D²PAK
Pin-Anzahl	3 Stifte
Polarität	Positiv Regler

Funktionen des Spannungsreglers L7809

Feste Ausgangsspannung von 9 V

Der L7809 ist so konzipiert, dass er aus einer höheren Eingangsspannung einen stabilen und festen 9-Volt-Ausgang liefert.Diese feste Regelung erleichtert den Einsatz in Schaltkreisen, die eine zuverlässige 9-V-Stromversorgung erfordern.Da die Spannung intern eingestellt wird, benötigt der Regler keine zusätzlichen Komponenten, um die Ausgangsspannung anzupassen.

Hohe Ausgangsstromfähigkeit

Bei Verwendung eines geeigneten Kühlkörpers kann das Gerät Ausgangsströme von bis zu 1 A bis 1,5 A liefern.Dadurch eignet sich der L7809 für die Stromversorgung vieler elektronischer Schaltkreise wie Mikrocontroller-Boards, analoger Schaltkreise und kleiner Leistungsmodule, die mäßigen Strom benötigen.

Eingebauter Wärmeschutz

Der L7809 verfügt über einen internen thermischen Abschaltkreis, der das Gerät vor Überhitzung schützt.Wenn die Innentemperatur über ein sicheres Niveau ansteigt, schaltet sich der Regler automatisch ab, bis die Temperatur auf einen sicheren Bereich sinkt.

Kurzschlussschutz

Der Regler verfügt über einen internen Kurzschlussschutz, der einen übermäßigen Stromfluss verhindert, wenn der Ausgang versehentlich mit Masse kurzgeschlossen wird.Dieser Schutz trägt dazu bei, dauerhafte Schäden am Regler zu verhindern und erhöht die Zuverlässigkeit der Stromversorgung.

Schutz des sicheren Betriebsbereichs (SOA).

Der SOA-Schutz stellt sicher, dass der Regler innerhalb sicherer Spannungs- und Stromgrenzen arbeitet.Es verhindert, dass das Gerät durch Bedingungen mit hoher Verlustleistung beschädigt wird, insbesondere bei Überlast- oder Fehlersituationen.

Einfaches Drei-Pin-Design

Der L7809 verwendet eine Konfiguration mit drei Anschlüssen, bestehend aus Eingangs-, Erdungs- und Ausgangspins.Dieses einfache Design erleichtert die Schaltungsimplementierung und reduziert die Anzahl der für den Betrieb erforderlichen externen Komponenten.

Großer Eingangsspannungsbereich

Der Regler kann Eingangsspannungen bis zu etwa 35 V verarbeiten und kann daher mit vielen Arten von Gleichstromquellen verwendet werden.Dieses große Sortiment bietet Flexibilität bei verschiedenen Stromversorgungsdesigns.

Hohe Zuverlässigkeit und Stabilität

Der L7809 bietet stabile Leistung mit guter Leitungs- und Lastregulierung.Dadurch wird sichergestellt, dass die Ausgangsspannung auch dann konstant bleibt, wenn sich die Eingangsspannung oder der Laststrom ändern, sodass es sich für empfindliche elektronische Anwendungen eignet.

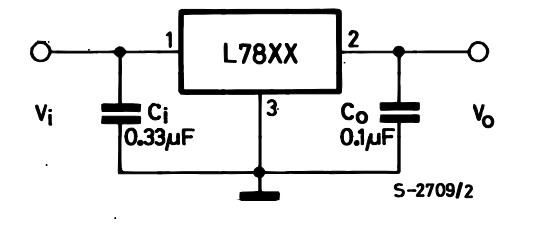

L7809 Spannungsregler im Stromkreis

Das Schaltbild zeigt eine typische Anwendung des Spannungsreglers L7809, der dazu dient, aus einer höheren Eingangsspannung einen stabilen 9-V-DC-Ausgang zu erzeugen.Die Eingangsspannung V_ii wird an Pin 1 des L7809 angeschlossen.Ein 0,33 µF Eingangskondensator (Ci) wird zwischen Eingang und Masse geschaltet, um Rauschen zu filtern und die Eingangsspannung zu stabilisieren, bevor sie in den Regler gelangt.

Im L7809 überwacht eine interne Referenzspannungs- und Steuerschaltung die Ausgangsspannung.Der Regler passt einen internen Passtransistor automatisch an, um einen konstanten 9-V-Ausgang aufrechtzuerhalten, selbst wenn sich die Eingangsspannung oder der Laststrom ändern.Dieser Regelungsprozess stellt sicher, dass die Ausgangsspannung für elektronische Schaltkreise stabil und zuverlässig bleibt.

Der Erdungsstift (Pin 3) stellt den Referenzpunkt dar, der für eine ordnungsgemäße Spannungsregelung erforderlich ist.Auf der Ausgangsseite liefert Pin 2 den geregelten 9-V-Ausgang (Vo) an die Last.Ein 0,1-µF-Ausgangskondensator (Co) ist zwischen Ausgang und Masse geschaltet, um Rauschen zu reduzieren und die Stabilität zu verbessern, sodass der Regler reibungslos auf Änderungen der Lastbedingungen reagieren kann.

L7809 Spannungsregleranwendungen

• Stromversorgungskreise

• Mikrocontroller-Leistungsregelung

• Eingebettete Systeme

• Stromversorgung des Audioverstärkers

• Batteriebetriebene Geräte

• Kommunikationsausrüstung

• Industrielle Steuerungssysteme

• Unterhaltungselektronik

• DIY-Elektronikprojekte

• Linear geregelte Netzteile

Sind L7809 und LM7809 austauschbar?

Ja, das sind der L7809 und der LM7809 grundsätzlich austauschbar weil sie zur gleichen Familie der Festspannungsregler 7809 gehören und den gleichen geregelten 9-V-Ausgang liefern.Beide Geräte verwenden die standardmäßige dreipolige Konfiguration (Eingang, Masse, Ausgang) und arbeiten mit ähnlichen elektrischen Eigenschaften, sodass sie mit den meisten Schaltungsdesigns kompatibel sind.

Der Hauptunterschied ergibt sich normalerweise aus der Namenskonvention des Herstellers und nicht aus der Funktion.Beispielsweise wird LM7809 häufig von Herstellern wie Texas Instruments oder ON Semiconductor verwendet, während L7809 häufig von STMicroelectronics verwendet wird.Trotz der unterschiedlichen Präfixe bleiben ihre Pin-Konfiguration, Ausgangsspannung und ihr Funktionsprinzip gleich, sodass sie sich in Standard-Spannungsreglerschaltungen normalerweise gegenseitig ersetzen können.

Vergleich: L7809 vs. anderer Spannungsregler

Parameter	L7809	LM7809	7805	LM317
Ausgangsspannung	Feste 9V	Feste 9V	Feste 5V	Einstellbar (1,25 V – 37 V)
Reglertyp	Lineare Spannung Regulator	Lineare Spannung Regulator	Lineare Spannung Regulator	Einstellbar Linearregler
Ausgangsstrom	Bis 1A	Bis 1A	Bis 1A	Bis zu 1,5A
Anzahl der Pins	3 Stifte	3 Stifte	3 Stifte	3 Stifte
Eingangsspannung Reichweite	Bis zu 35V	Bis zu 35V	Bis zu 35V	Bis zu 40V
Ausgangsspannung Typ	Behoben	Behoben	Behoben	Einstellbar
Typisches Paket	TO-220, TO-3, D²PAK	TO-220, TO-3	TO-220, TO-92, D²PAK	TO-220, TO-3
Hauptanwendung	9V geregelt Stromversorgung	9V geregelt Stromversorgung	5V-Stromversorgung	Einstellbare Leistung Versorgung

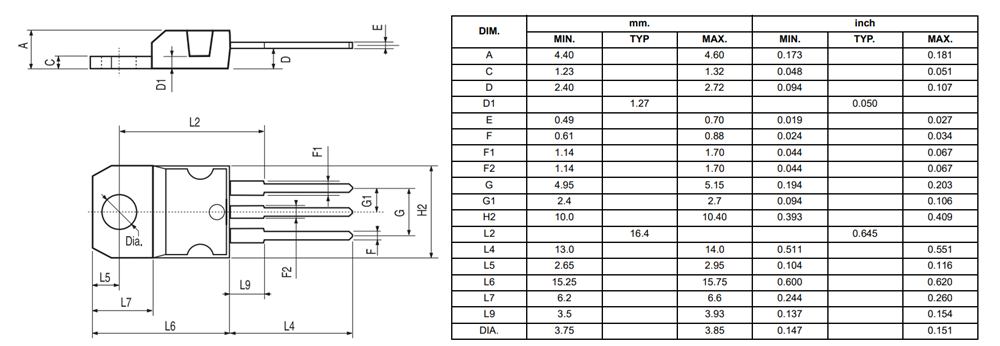

L7809 Mechanische Abmessungen

Hersteller

STMicroelectronics verfügt über starke Fertigungskapazitäten für die Herstellung zuverlässiger Energieverwaltungsgeräte wie des Spannungsreglers L7809.Das Unternehmen betreibt moderne Halbleiterfertigungsanlagen, in denen Siliziumwafer mithilfe präziser Analog- und Leistungshalbleitertechnologien verarbeitet werden.Nach der Herstellung durchlaufen die Geräte Montage, Verpackung und umfangreiche Tests, um stabile Leistung und langfristige Zuverlässigkeit sicherzustellen.STMicroelectronics wendet außerdem strenge Qualitätskontroll- und Schutztechniken an, sodass Regler wie der L7809 eine genaue Spannungsregelung mit integrierten Funktionen wie thermischer Abschaltung und Strombegrenzung für den Einsatz in Verbraucher-, Industrie- und eingebetteten elektronischen Systemen bieten können.

Häufig gestellte Fragen [FAQ]

1. Welche Eingangsspannung ist erforderlich, damit der L7809 richtig regelt?

Der L7809 benötigt normalerweise eine Eingangsspannung von etwa 11 V oder mehr, um einen stabilen 9-V-Ausgang aufrechtzuerhalten.Diese zusätzliche Spannung wird benötigt, um die Ausfallspannung des Reglers zu überwinden und eine ordnungsgemäße Regelung sicherzustellen.

2. Wie hoch ist die Dropout-Spannung des L7809-Reglers?

Die typische Dropout-Spannung des L7809 liegt bei etwa 2 V.Das bedeutet, dass die Eingangsspannung für eine stabile Regelung mindestens 2 V höher sein muss als die gewünschte Ausgangsspannung von 9 V.

3. Kann der L7809 ohne externe Kondensatoren funktionieren?

Der L7809 kann in manchen Fällen ohne Kondensatoren funktionieren, es werden jedoch Eingangs- und Ausgangskondensatoren empfohlen, um die Stabilität zu verbessern, Rauschen zu reduzieren und Schwingungen in der Schaltung zu verhindern.

4. Wie hoch ist die maximale Verlustleistung des L7809?

Die maximale Verlustleistung hängt vom Gehäuse und dem Kühlkörper ab.Sie wird anhand von Leistung = (Vin − Vout) × Ausgangsstrom berechnet, was bestimmt, wie viel Wärme das Gerät verarbeiten muss.

5. Kann der L7809 mit Batteriestromquellen verwendet werden?

Ja, der L7809 kann mit Batteriequellen verwendet werden, solange die Eingangsspannung über der minimalen Regelspannung bleibt, typischerweise etwa 11 V.

6. Wie effizient ist der Spannungsregler L7809?

Der Wirkungsgrad des L7809 hängt vom Verhältnis von Ausgangsspannung zu Eingangsspannung ab.Da es sich um einen Linearregler handelt, wird überschüssige Spannung in Wärme umgewandelt, wodurch er weniger effizient ist als Schaltregler.

7. Was passiert, wenn der L7809-Ausgang überlastet ist?

Wenn die Last zu viel Strom zieht, aktiviert der Regler die interne Strombegrenzung und die thermische Abschaltung und schützt so das Gerät vor dauerhaften Schäden.

8. Kann mit dem L7809 eine variable Spannungsversorgung erstellt werden?

Ja, mit zusätzlichen externen Komponenten wie Widerständen und Referenzeinstellungen kann der L7809 so konfiguriert werden, dass er leicht unterschiedliche Ausgangsspannungen erzeugt.

9. Ist der L7809 für rauschempfindliche analoge Schaltkreise geeignet?

Ja, der L7809 bietet ein geringes Rauschen und einen stabilen Ausgang und eignet sich daher für analoge Schaltkreise wie Audiosysteme, Sensoren und Signalverarbeitungsanwendungen.
