Wie kann ich einen DC -Motor (Decurocal Current) umkehren?

DC -Motoren werden in vielen alltäglichen Maschinen verwendet, von Spielzeugautos und Lüfter bis hin zu Elektrowerkzeugen und Elektro -Türen.Eines der großartigen Dinge an DC Motors ist, dass sie sich in beide Richtungen drehen können.Dies macht sie perfekt für Aufgaben, die vorwärts und rückwärtsbewegung erfordern.In diesem Leitfaden erklären wir, wie DC -Motoren funktionieren, welche verschiedenen Typen, die Sie möglicherweise sehen, und die einfachen Möglichkeiten, ihre Richtung umzukehren.Unabhängig davon, ob Sie an einem kleinen Projekt oder einer größeren Maschine arbeiten, kann es Zeit sparen und die Funktionsweise Ihres Systems verbessern.

Katalog

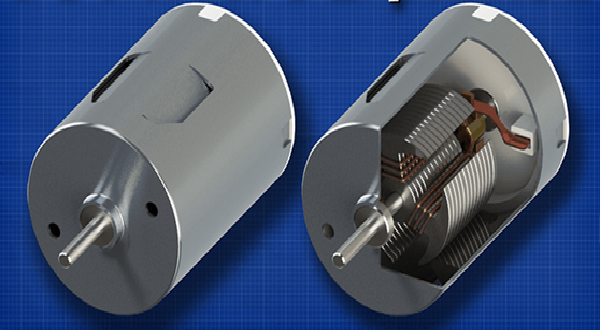

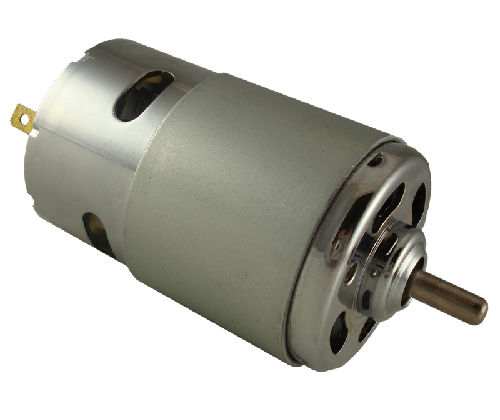

Was ist ein Gleichstrommotor (DC)?

Ein DC -Motor ist ein Gerät, das konvertiert Gleichstrom (DC) elektrische Energie in mechanische Rotation.Wenn Sie es an eine DC -Quelle wie eine Batterie oder eine Stromversorgung anschließen, interagieren die internen Komponenten des Motors magnetisch und veranlasst die Welle.Diese Rotation kann dann verwendet werden, um Teile in Maschinen, Werkzeugen oder Fahrzeugen zu bewegen.

Gleichstrommotoren arbeiten mit DC -Elektrizität (Gleichstrom), der in eine einzelne Richtung fließt.Eines ihrer Merkmale ist, dass die Geschwindigkeit des Motors direkt durch die angelegte Spannung beeinflusst wird, die höhere Spannung erhöht, die Drehzahl erhöht, während eine niedrigere Spannung sie verlangsamt.Darüber hinaus können Gleichstrommotoren die Richtung leicht umkehren, indem sie die Polarität der Stromverbindungen umschalten, wodurch sie für Anwendungen, mit denen der Motor sowohl nach vorne als auch nach hinten spielt, sehr vielseitig verändert werden.

Arten von Direktstrommotor (DC)?

DC -Motoren sind in verschiedenen Variationen erhältlich, die jeweils für bestimmte Leistungsanforderungen ausgelegt sind.Der Hauptunterschied liegt darin, wie das Magnetfeld erzeugt wird und wie die Richtung umgekehrt wird.Das Verständnis dieser Unterscheidungen hilft bei der Auswahl des richtigen Motors für eine Aufgabe oder bei der Verkabelung und Steuerung in einer Schaltung.

Zwei Haupttypen von DC -Motoren:

Gebürstete DC -Motoren

Diese Motoren verwenden mechanische Bürsten, um die Leistung in den Rotor (Anker) zu übertragen.Sie sind leichter zu steuern und zu verdrahten, was sie für viele kostengünstige Anwendungen geeignet macht.

Permanente Magnet -DC -Motoren - PMDC -Motoren sind kompakt und für niedrige Spannungen ausgelegt, typischerweise 24 V oder weniger.Im Inneren erzeugen feste permanente Magnete das Magnetfeld, sodass keine externe Anregung erforderlich ist.PMDC -Motoren werden häufig in Bildungskits und Klassenzimmerprojekten verwendet, bei denen sie Einfachheit und niedrige Spannung ideal für Lernumgebungen machen.Sie sind auch in kleinen Geräten wie Miniaturfans, ferngesteuerten Autos und Spielzeugzügen zu finden.Darüber hinaus werden diese Motoren in Tiefenstromwerkzeugen wie elektrischen Zahnbürsten und Handheld-Geräten verwendet, bei denen kompakte Größe und einfache Kontrolle nützlich sind.Um die Richtung des Motors umzukehren, tauschen Sie einfach die beiden an die Klemmen angeschlossenen Stromkabel aus.Für die automatisierte Steuerung kann eine H-Bridge-Schaltung verwendet werden, um die Polaritätsschaltung ohne manuelle Wiederverdrahtung zu verarbeiten.

Elektromagnetische DC -Motoren - Diese Motoren erzeugen ihr Magnetfeld unter Verwendung von Feldspulen anstelle von permanenten Magneten.Sie werden typischerweise in höheren Spannungs- oder Industrieanwendungen verwendet.Unter dieser Gruppe gibt es drei Entwürfe:

Shunt -Wundmotoren

In Shunt -Wundmotoren verbinden sich die Feldspulen parallel zum Anker.Beide Teile erhalten die gleiche Versorgungsspannung.Dieses Design hält eine nahezu konstante Magnetstärke bei, was dem Motor hilft, eine konstante Geschwindigkeit zu halten, selbst wenn sich die Last ändert.Es ist ideal für Anwendungen wie Fans oder Gebläse, bei denen die Geschwindigkeitskonsistenz wichtig ist.Um die Rotation umzukehren, muss entweder der Strom am Feld oder der Anker umgekehrt werden, aber nicht beide gleichzeitig.

Serie Wundmotoren

In diesem Design sind die Feldspulen in Reihe mit dem Anker verbunden, sodass der gleiche Strom durch beide passt.Dieses Setup bietet eine sehr starke Ausgangskraft, was es zu einer guten Wahl für Dinge wie Autorenmotoren und Hochleistungsbohrungen oder Hebemaschinen macht.Mit wenig oder gar keiner Last kann sich der Motor zu schnell drehen und instabil werden.Diese Motoren reagieren nicht gut auf die Geschwindigkeitsregulierung, und die Umkehrrichtung ist eine schwierige Schaltpolarität, die nichts unternimmt, weil sowohl Feld als auch Anker zusammengekehrt sind.

Zusammengesetzte Wundmotoren

Diese Motoren kombinieren sowohl Serien- als auch Shunt -Windungen.Eine Feldspule ist in Reihe, während die andere parallel zum Anker ist.Diese Dual-Coil-Struktur verleiht dem motorischen Drehmoment während des Starts und hält auch unter unterschiedlichen Lasten eine bessere Geschwindigkeitskontrolle.Es wird häufig verwendet, wenn sowohl die Lastbehandlungskapazität als auch die konstante Geschwindigkeit erforderlich sind, z. B. in Pressen oder Förderern.

Bürstenlose DC -Motoren (BLDC)

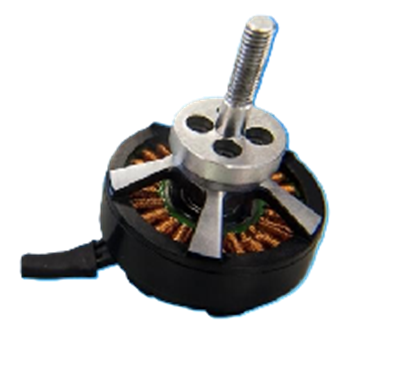

Abbildung 3. bürstenloser DC -Motoren (BLDC)

Im Gegensatz zu gebürsteten Motoren haben Bldc -Motoren keine physischen Bürsten.Sie verwenden elektronische Schaltkreise, um die Spulen in einer bestimmten Reihenfolge zu versorgen.Dieses Design reduziert den Verschleiß im Laufe der Zeit, wodurch der Motor effizienter und länger anhält.Sie finden diese Motoren häufig in Computerventilatoren, Drohnen und Elektrofahrzeugen.Sie werden von Mikrocontrollern oder ESCs (elektronische Geschwindigkeitsregler) gesteuert, die den Stromfluss elektronisch verwalten.Da es keinen direkten Kontakt zwischen beweglichen und festen Teilen gibt, laufen bürstenlose Motoren leiser und länger.

Teile eines Gleichstrommotors (DC)

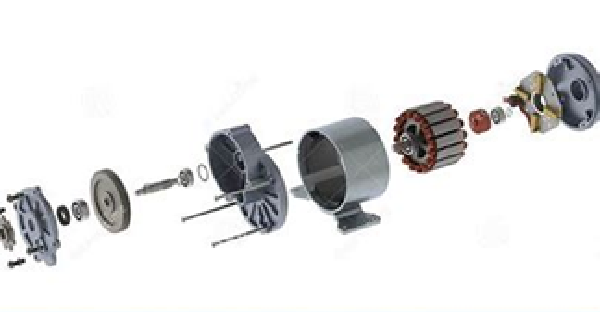

Abbildung 4. Grundlegende Teile eines Gleichstrommotors (DC)

Ein Gleichstrommotor arbeitet durch Umwandlung der elektrischen Leistung in mechanische Bewegung, und jeder Teil des Motors trägt auf bestimmte, koordinierte Weise zu diesem Prozess bei.Diese Komponenten arbeiten zusammen, um den Strom zu steuern, Rotation zu erzeugen, Bewegung zu stützen und das System vor Wärme und physischen Schäden zu schützen.

Vorderschild - Dies ist die Montagestelle des Motors.Es sperrt den Motor auf die Ausrüstung, die es fährt.Während des Betriebs stellt der Motor sicher, dass der Motor fest positioniert und mit seiner Last ausgerichtet bleibt.

Anker- Der Anker ist der Teil, der sich im Motor dreht.Es ist aus dünnen, laminierten Eisenblättern mit Kupferdraht gebaut.Wenn der Strom durch den Draht fließt, erzeugt er ein Magnetfeld.Dieses Feld interagiert mit dem Hauptmagnetfeld des Motors, um die Rotationskraft zu erzeugen, die die Welle antreibt.

Kohlenstoffbürste- Carbonbürsten sind kleine Blöcke, die gegen den Kommutator drücken.Ihre Aufgabe ist es, den elektrischen Strom in den rotierenden Anker zu übergeben.Da sie ständig in Kontakt stehen, tragen sie sich im Laufe der Zeit ab und müssen überprüft und ersetzt werden, um einen Motorausfall zu vermeiden.

Endschild- Der Endschild hält das hintere Lager und hält den Schaft stabil.Es dient auch als eine Barriere, die innere Komponenten vor Schmutz, mechanischen Schäden oder Fehlausrichtungen schützt, die durch die Wellenbewegung verursacht werden.

Fan Cover- Diese Deckung schützt den Kühlventilator aus Trümmern, die den Luftstrom blockieren können.Wenn Staub oder Partikel die Öffnungen verstopfen, wird die Kühlung weniger effektiv und der Motor kann während des längeren Gebrauchs überhitzt.

Fall- Der Fall schließt und unterstützt alle internen Teile.In Motoren, die Wicklungen verwenden, hält der Fall die Feldspulen, die das Magnetfeld erzeugen.In permanenten Magnetenmotoren sind die Magnete in den Gehäusewänden montiert.Es hilft auch bei der Verteilung von Wärme und Abschirmung des Motors vor externen Auswirkungen.

Welle- Die Welle ist eine massive Metallstange, die durch die Mitte des Motors verläuft.Es dreht sich zusammen mit dem Anker und überträgt die erzeugte mechanische Energie an das Gerät, das der Motor mit Strom versorgt, wie Räder, Zahnräder oder Gürtel.

Kommutator- Der Kommutator ist an der Welle befestigt und dreht sich mit dem Anker.Es besteht aus Kupfersegmenten und fungiert als zeitgesteuerter Schalter.Es kehrt den Stromfluss in den Ankerwicklungen in den richtigen Momenten um, um die Welle in einer konsistenten Richtung drehen zu lassen.

Lager - Die Lager sind an beiden Enden um den Schaft angebracht.Sie reduzieren die Reibung zwischen dem Spinnwellen und dem Motorgehäuse.Dies macht die Rotation reibungsloser, verlängert die Lebensdauer und verhindert überschüssige Verschleiß.

Lüfter- Der Ventilator ist direkt auf der Welle montiert.Wenn der Motor läuft, dreht sich der Lüfter und drückt Luft über die inneren Oberflächen.Dieser kühlende Luftstrom reguliert die Temperatur des Motors während des Betriebs.

Können Sie einen DC -Motor umkehren?

Ja, Sie können die Richtung eines Gleichstrommotors umkehren.Der Kern besteht darin, die Art und Weise zu verändern, wie der Strom durch ihn fließt.Durch Umkehrung der Polarität der Spannung an den Anschlüssen des Motors, was bedeutet, dass Sie die positiven und negativen Verbindungen tauschen, umkehren Sie die Stromrichtung durch die Wicklungen um.Dadurch dreht sich die inneren Magnetfelder und veranlasst den Schaft in die andere Richtung.

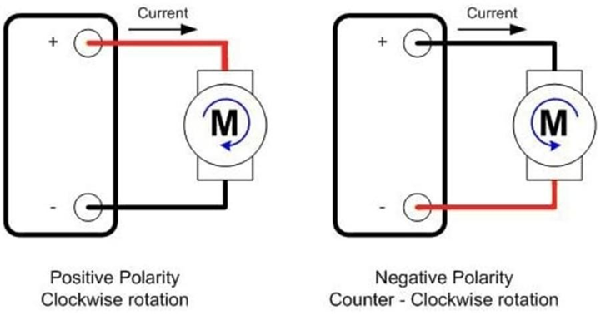

Abbildung 5. Gleichstrom (DC) Motor reversibel

Dieses Bild zeigt deutlich, wie die Umkehrung der Polarität der Stromversorgung eines DC -Motors seine Drehrichtung verändert.Links veranlasst das Anschließen des positiven Klemmens mit dem roten Draht und des Negativen mit dem schwarzen Draht den Motor im Uhrzeigersinn.Auf der rechten Seite kehrt das Austausch der Verbindungen gegen Schwarz gegen rot den Stromfluss um und macht den Motor gegen den Uhrzeigersinn.Diese einfache Verdrahtungsanpassung ist eine Methode zur Steuerung der Richtung eines DC -Motors.

Wie man einen Gleichstrommotor umkehrt

Der einfachste Weg, um einen Gleichstrommotor umzukehren, besteht darin, die Polarität der Stromversorgung zu wechseln.Dies kann manuell durchgeführt werden, indem die Drähte an den Motorklemmen getauscht werden oder einen Schalter verwenden, der das gleiche erledigt.In einigen Motoren können Sie auch die Drehung umkehren, indem Sie die Stromrichtung entweder im Anker oder in der Feldwicklung ändern, aber nicht beides.Dieser Ansatz tritt häufiger bei größeren oder industriellen Setups auf.In kleinen gebürsteten DC -Motoren sind die Dinge jedoch empfindlicher.Viele verwenden abgewinkelte Kohlenstoffbürsten, die für eine Richtung optimiert sind.Durch das Ausführen des Motors umgekehrt ändert sich, wie die Bürsten den sich drehenden Kommutator kontaktieren und den Widerstand und die Reibung erhöhen.Im Laufe der Zeit führt dies zu einem schnelleren Verschleiß sowohl der Bürsten als auch des Kommutators.

Motoren der DC -Serie umkehren

Motoren der DC -Serie verhalten sich anders.Ihre Feldwicklung und ihr Anker sind in Reihe verbunden. Wenn Sie also die Leistung an den Anschlüssen umkehren, sind beide Wicklungssätze zusammengekehrt.Das Ergebnis: Die Drehrichtung bleibt gleich.Um einen Serienmotor wirklich umzukehren, müssen Sie den Strom nur in einem Teil entweder im Feld oder im Anker umkehren.Wenn Sie nur eine ändern, ändert sich die magnetische Wechselwirkung im Motor, wodurch sich die Welle in die entgegengesetzte Richtung dreht.

Möglichkeiten zur Steuerung der DC -Motorrichtung

Es gibt verschiedene Methoden, um die Richtung eines Gleichstrommotors zu ändern:

Manuelles Drahttausch Die grundlegendste Methode verbindet die Drähte umgekehrt.Es funktioniert gut, wenn die Richtungsänderungen selten sind und Geschwindigkeit ist nicht ernst. Mechanische Schalter Ein Schalter oder ein Schaltungsschalter kann die Anschlüsse schnell umkehren, ohne die Drähte zu trennen.Nützlich für den regulären manuellen Betrieb. H-Bridge-Schaltung Dies ist eine elektronische Lösung aus vier Schaltelementen (mechanische Relais oder Festkörpertransistoren).Sie können die aktuelle Richtung durch den Motor mit einem Signal oder einer Taste ändern.H-Brücken sind häufig in Robotik, Fernbedienungssystemen und Automatisierung.In Hochleistungssystemen werden Kühlkörper hinzugefügt, um eine Überhitzung zu verhindern.

Unabhängig davon, welche Methode Sie verwenden, stoppen Sie den Motor immer, bevor Sie die Richtung ändern.Wenn Sie sich noch unter Last drehen, kann es die inneren Teile des Motors belasten oder beschädigen.

Überlegungen zur Sicherheit und Verschleiß bei der Umkehrung

Das Ausführen eines gebürsteten Gleichstrommotors in der Rückseite ist nicht immer harmlos.Wenn der Motor abgewinkelte Pinsel hat, ist er so konzipiert, dass er in einer Richtung glatt gleitet.Die Umkehrung der Motor zwingt sie, gegen das Getreide zu rutschen, was den Verschleiß sowohl an den Bürsten als auch auf dem Kommutator erhöht. Dies kann zu Überhitzung, übermäßigem Funking und dauerhaften Schäden führen.Da der Kommutator schwer zu reparieren oder zu ersetzen ist, kann er die Lebensdauer des Motors verkürzen.Um Probleme zu vermeiden, überprüfen Sie immer das Datenblatt des Motors.Es wird Ihnen angegeben, ob der Motor für die bidirektionale Verwendung ausgelegt ist und unter welchen Bedingungen sicher er umgekehrt werden kann.

Abschluss

Das Umkehren eines DC -Motors ist normalerweise einfach, aber es ist gut, die richtige Art und Weise für jeden Motortyp zu kennen.Einige Motoren verlangen nur, dass die Stromkabel ausgetauscht werden, während andere eine sorgfältigere Kontrolle fordern.Wenn Sie die richtige Methode verwenden und die Teile in Ihrem Motor verstehen, können Sie Beschädigungen vermeiden und die Dinge reibungslos verlaufen.Überprüfen Sie immer das Datenblatt, bevor Sie sich umkehren, insbesondere mit gebürsteten Motoren, um schnelle Verschleiß und kostspielige Reparaturen zu vermeiden.Mit ein wenig Sorgfalt hält Ihr Motor länger und funktioniert gut in beide Richtungen.

Häufig gestellte Fragen [FAQ]

1. Kann ich einen DC -Motor mit einer Batterie umkehren?

Ja.Sie können einen DC -Motor umkehren, indem Sie einfach die beiden an den Akku angeschlossenen Drähte austauschen.Dies ändert die aktuelle Richtung und lässt den Motor in die andere Richtung drehen.

2. Unterstützen Sie alle DC -Motoren umkehrend?

Die meisten kleinen und allgemeinen DC-Motoren unterstützen die Rückkehr.Überprüfen Sie jedoch immer das Datenblatt zuerst. Einige Motoren sind nicht für den häufigen Umkehrbetrieb erstellt und können sich schneller abnutzen.

3. Ist es sicher, einen Motor umzukehren, während er sich noch dreht?

Nein, Sie sollten den Motor vollständig anhalten lassen, bevor Sie ihn umkehren.Eine plötzliche Umkehrung kann die Bürsten, Zahnräder oder die Elektronik des Motors beschädigen.

4. Kann ich einen bürstenlosen Gleichstrommotor genauso umkehren wie ein gebürsteter Motor?

Nein. Pinsellose DC -Motoren benötigen elektronische Controller (wie ESCs), um die Richtung zu verwalten.Sie können sie nicht umkehren, indem Sie nur Drähte wie Sie mit gebürsteten Motoren tauschen.

5. Wird sich die Umkehrung eines Gleichstrommotors auf seine Geschwindigkeit oder Leistung auswirken?

Die Umkehrung der Richtung ändert nur die Drehung;Es ändert nicht die Geschwindigkeit oder das Drehmoment des Motors, solange die Stromversorgung gleich bleibt.

6. Kann die Umkehrung des Motors, wenn es oft ausgeführt wird, umkehren?

Ja, besonders für gebürstete Motoren.Häufige Umkehrungen verursachen mehr Verschleiß auf den Bürsten und dem Kommutator.Verwenden Sie Soft-Start- oder Kontrollschaltungen, um die Spannung zu reduzieren.

7. Kann ich einen Motor mit einem Relais umkehren?

Ja.Mithilfe eines DPDT -Relais oder zwei SPDT -Relais können Sie die Motorrichtung umkehren, indem Sie die Art und Weise ändern, wie die Stromversorgung an die motorischen Klemmen weitergeleitet wird.

8. Ist das Umkehr eines DC -Motors von einem Wechselstrommotor -Umkehr unterscheidet?

Ja.DC -Motorumkehr ist normalerweise einfacher, nur die Polarität zu wechseln.Wechselstrommotoren erfordern häufig das Wechseln von Drahtverbindungen oder verwenden spezielle Starter, abhängig von ihrem Typ.
