Eine vollständige Anleitung zu Ultraschallsensoren: Funktion, Funktionen und Anwendungsfälle

Ultraschallsensoren sind leistungsstarke Werkzeuge für die kontaktlose Entfernungsmessung, die in Branchen weit verbreitet sind, von Robotik bis zur Sicherheit der Automobile.Durch die Ausgabe von Hochfrequenz-Klangwellen und die Analyse der zurückkehrenden Echos bieten diese Sensoren eine zuverlässige und erschwingliche Lösung zum Erkennen von Objekten, selbst in herausfordernden Umgebungen wie Dusty Fabrices oder überfüllten Parkhäusern.In diesem Artikel werden wir untersuchen, wie Ultraschallsensoren funktionieren, ihre unterschiedlichen Typen, praktische Kabel- und Codierungsbeispiele sowie wichtige Vorteile und Einschränkungen beim Entwerfen.

Katalog

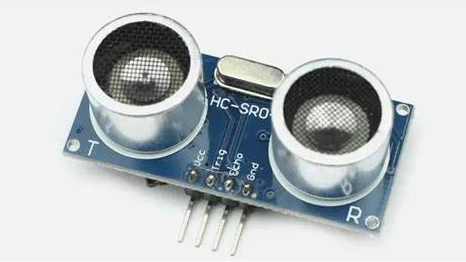

Ultraschallsensorübersicht

Ein Ultraschallsensor misst die Entfernung Durch die Ausgabe von Hochfrequenzwellen und das Timing, wie lange es dauert, bis die Echos zurückkehren.Diese Methode ermöglicht es ihm, Objekte ohne physischen Kontakt zu erkennen.Normalerweise können diese Sensoren Hindernisse identifizieren 4,5 Meter entferntund nützlich für die Erkennung von Nah- und Fernerkennungen.Sie können sie häufig in Robotik und autonomen Fahrzeugen installieren, um die Hinderniserkennung und -navigation zu verbessern.

Die Impulsbreite des Sensors kann fein abgestimmt werden, um die Genauigkeit in engeren Entfernungen zu schärfen.Das Eingrenzen des Impulses reduziert jedoch die Leistung über längere Bereiche, wodurch ein Kompromiss zwischen Präzisions- und maximaler Erkennungsbereich geschaffen wird.Selbst mit dieser Einschränkung bleiben Ultraschallsensoren beliebt, da sie eine erschwingliche Alternative zu teureren Entfernungsmessungstechnologien bieten.Ihre Kosteneffizienz macht sie perfekt für Projekte, bei denen Budgetbeschränkungen ein Faktor sind.

Ultraschallsensoren werden häufig in Parksystemen verwendet, um die Fahrer zu unterstützen, bei Kollisionsvermeidung auf Setups zu helfen, um die Fahrzeugsicherheit zu verbessern, in automatisierten Systemen, die eine Objekterkennung erfordern, und in industriellen Umgebungen, um Produktionsprozesse zu rationalisieren.Im Gegensatz zu Infrarot (IR) -Sensoren verarbeiten Ultraschallmodelle Umgebungen, die mit Rauch-, Staub- oder Luftpartikeln zuverlässig gefüllt sind.Extrem hohe Temperaturen können jedoch ihre Funktion immer noch beeinträchtigen.Außerhalb der industriellen und Automobilumgebungen werden Ultraschallsensoren in medizinischen Anwendungen verwendet.Sie werden verwendet, um die Flüssigkeitsspiegel zu überwachen, Tumoren zu erfassen, die fetale Bildgebung zu unterstützen und verschiedene Arten von internen Körperscans durchzuführen, wodurch nicht-invasive diagnostische Tools bereitgestellt werden, die sowohl sicher als auch effizient sind.

Ultraschallsensor -Arbeitsprinzip

Ein Ultraschallsensor misst die Entfernung, indem es eine Reihe von Hochfrequenz-Soundimpulsen versendet und aufzeichnet, wie lange es dauert, bis die Echos nach dem Schlagen eines Objekts zurückkehren können.Durch Multiplizieren der Reisezeit mit der Schallgeschwindigkeit und der Division durch zwei bestimmt der Sensor die genaue Entfernung zum Ziel.Jeder Sensor enthält zwei Hauptkomponenten: einen Sender und ein Empfänger.Der Sender, der mit einem piezoelektrischen Kristall ausgestattet ist, erzeugt Ultraschallwellen, während der Empfänger die zurückkehrenden Echos erfasst.

Abbildung 2. Ultraschallsensor -Arbeitsprinzip

Wenn eine Messung beginnt, emittiert der Sender einen engen Schallenergieausbruch und erzeugt normalerweise ein kegelförmiges Muster mit einem Winkel von etwa 30 °.Diese Ultraschallwellen bewegen sich schneller als den hörbaren Klang und verteilen sich nach außen.Um genaue Messungen zu erreichen, sollte das Ziel innerhalb von etwa 15 ° von der zentralen Achse des Sensors bleiben.Wenn das Objekt außerhalb dieses Bereichs liegt, können die Wellen unvorhersehbar von der Oberfläche ablenken, was zu ungenauen Messungen führt.

Praktisches Betriebsbeispiel: Garagenparksystem

In einem einfachen Garagenparkplatz, das von einem Arduino gesteuert wird, sendet der Ultraschallsensor einen Schallpuls aus.Der Puls reist durch die Luft, trifft das Fahrzeug und reflektiert dem Sensor.Durch Messen, wie lange es dauert, bis das Echo zurückkehrt, berechnet das System schnell die Entfernung zum Auto und hilft dem Fahrer, Kollisionen mit Wänden oder anderen Hindernissen zu vermeiden.

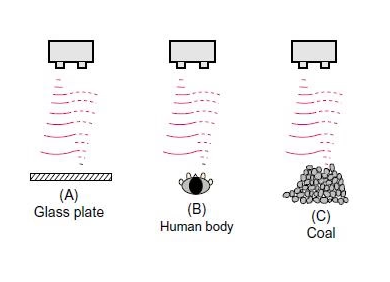

Abbildung 3.. Verschiedene Oberflächen spiegeln Ultraschallwellen wider

Nicht alle Oberflächen spiegeln Ultraschallwellen auf die gleiche Weise wider.

• Glatt, flache Oberflächen wie ein Plastikblatt oder die Wasseroberfläche reflektieren Wellen direkt zurück zum Sensor, was zu starken, sauberen Signalen führt.

• Abgerundete oder säulenförmige Objekte, wie Flaschen oder der menschliche Körper, die Wellen mehr zerstreuen, die das zurückkehrende Signal schwächen oder verzerren können.

• Raue, körnige OberflächenErzeugen Sie wie Stöcke von Gesteinen oder Kohle unvorhersehbare Reflexionen, wodurch Entfernungsmessungen weniger zuverlässig werden.

Abbildung 4. Ausgelöste Messungen

Um eine Entfernungsmessung zu beginnen, empfängt der Sensor zunächst ein Triggersignal von mindestens 10 Mikrosekunden.Es gibt dann einen Burst von acht Ultraschallwellen mit einer Frequenz von 40 kHz aus.Während diese Wellen von Oberflächen reflektieren und zurückkehren, erfasst der Echo -Pin die für die Entfernungsberechnung erforderlichen Zeitinformationen.

Wenn mehrere Ultraschallsensoren nahe beieinander arbeiten, können sich ihre Schallimpulse überlappen und Signalstörungen und falsche Messwerte verursachen.Um dies zu verhindern, muss das Impulszeitpunkt der Sensoren sorgfältig synchronisiert werden, um sicherzustellen, dass jeder Sensor unabhängig voneinander überträgt und empfängt, ohne seine Nachbarn zu stören.

Abbildung 5. Timings der Sensoren im Puls

Technische Spezifikationen

Parameter	Spezifikation
Versorgungsspannung	+5V
Leerlaufstromverbrauch	~ 2 mA (stiller Modus)
Aktiver Stromverbrauch	~ 15 mA (während der Messung)
Messbereich	2 cm bis 400 cm
Messen des Kegelwinkels	Ungefähr 15 °
Modulabmessungen	45 mm × 20 mm × 15 mm

Funktionelle Rollen von Ultraschallsensoren

Ultraschallsensoren werden häufig in Mikrocontroller -Plattformen wie Arduino, Raspberry Pi, Arm und Beagleboard integriert.Diese Kombinationen ermöglichen es den Sensoren, Aufgaben wie das Erkennen von Objekten in der Nähe, das Messen von Entfernungen und die Unterstützung von Systemen zu helfen, Kollisionen zu vermeiden.

Der Grundvorgang folgt einem einfachen Prozess.Zunächst erzeugt der Sensor einen Ausbruch von Ultraschallwellen.Diese Wellen reisen durch die Luft, bis sie auf ein Objekt stoßen und in Richtung des Sensors reflektieren.Das System misst die Zeit, für die das Echo zurückkehrt, und berechnet die Entfernung zum Objekt mit Genauigkeit.

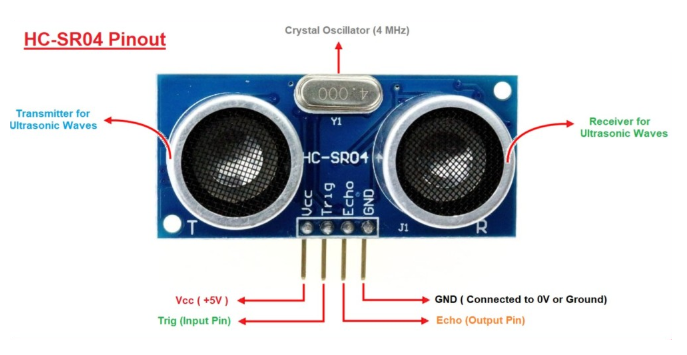

Ultraschallsensorverbindungen

Ein Ultraschallsensor hat typischerweise vier Stifte, die jeweils eine bestimmte Funktion bedienen.

• Der VCC PIN Verbunden Sie eine Netzteil von A +5V.

• Der GND Pin Links zum System Boden.

• Der Stift auslösen Sendet den anfänglichen Ultraschallimpuls aus, um eine Messung zu starten.

• Der Echo Pin Erfasst das zurückgekehrte Signal, nachdem der Impuls von einem Objekt reflektiert wird.

Sorgfältige Verkabelung und Verbindungen sind wichtig, um sicherzustellen, dass der Sensor zuverlässig funktioniert, insbesondere wenn es in ein komplexes System integriert wird.

Verwendung mehrerer Ultraschallsensoren in einem System

Wenn mehrere Ultraschallsensoren nahe beieinander liegen, sind bestimmte Vorsichtsmaßnahmen erforderlich, um genaue Messwerte aufrechtzuerhalten.Jeder Sensor sollte nachdenklich verdrahtet sein, um zu verhindern, dass seine Erkennungszonen überlappend sind, was zu Störungen und falschen Messungen führen kann.Es ist auch wichtig, die vorderen Gesichter der Sensoren vor Obstruktionen frei zu halten.Alles, was den Pfad des Sensors blockiert, kann die ausgehenden Wellen verzerren oder die zurückkehrenden Echos beeinträchtigen, was zu ungenauen Messungen führt.

Anschließen eines Ultraschallsensors mit einem Arduino

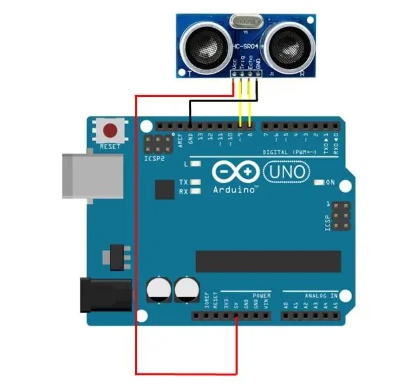

Abbildung 7. Verbinden eines Ultraschallsensors mit einem Arduino

Um ein Ultraschall-Distanzmesssystem einzurichten, benötigen Sie einige grundlegende Komponenten: ein Arduino-Board (jedes Modell wird funktionieren), einen Ultraschallsensor von HC-SR04 und eine Reihe von Jumper-Drähten für Verbindungen.

Verkabelung des Ultraschallsensors zum Arduino

Machen Sie zunächst die folgenden Verbindungen:

• Schließen Sie den VCC -Stift des Sensors an den 5 -V -Stift am Arduino an, um Strom bereitzustellen.

• Befestigen Sie den GND -Stift vom Sensor an einem der GND -Stifte (GND) des Arduino.

• Verdrahten Sie den Triggerstift am Sensor auf den Digital Pin 7 am Arduino.

• Verdrahten Sie den Echo -Stift am Sensor auf den Digital Pin 6 am Arduino.

Es ist wichtig, diese Verbindungen zu überprüfen, um eine zuverlässige Kommunikation zwischen dem Sensor und dem Mikrocontroller sicherzustellen.

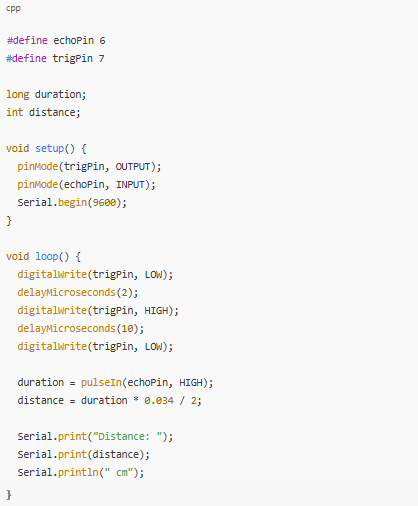

Sobald die Hardware verdrahtet ist, ist der nächste Schritt das Programmieren des Arduino, um den Sensor zu betreiben.Hier ist ein einfaches Beispiel:

In diesem Code sendet der Trigger -Pin kurz ein hohes Signal, um einen Ultraschallpuls zu erstellen.Nach dem Senden des Pulses hört der Code für das zurückgegebene Echo an.Es berechnet den Abstand basierend auf der Zeit, in der der Impuls zurückkehrt, und zeigt das Ergebnis in Zentimetern durch den seriellen Monitor.

Hochladen des Codes und Anzeigen der Ausgabe

So laden Sie das Programm auf den Arduino:

• Schließen Sie den Arduino mit einem USB -Kabel an Ihren Computer an.

• Starten Sie die Arduino IDE -Software.

• Wählen Sie im Menü "Tools" "Board" und wählen Sie das entsprechende Arduino -Modell (z. B. Arduino Uno).

• Wählen Sie unter "Tools" erneut "Port" aus und wählen Sie den Port, an dem Ihr Arduino verbunden ist.

• Klicken Sie auf die Schaltfläche Upload, um den Code an die Karte zu senden.

Öffnen Sie nach dem erfolgreichen Code -Upload den seriellen Monitor (gefunden im Menü "Tools").Sie werden sofortige Entfernungsmessungen aktualisieren, wenn der Sensor in der Nähe Objekte erkennt.

Ultraschallsensorenanwendungen

Ultraschallsensoren sind wesentliche Werkzeuge in vielen Engineerzweigen, insbesondere wenn genaue, kontaktlose Messungen und Objekterkennung erforderlich sind.Ihre Fähigkeit, die Entfernung ohne physischen Kontakt zu messen, macht sie in einer Vielzahl von Branchen sehr vielseitig.

• Einer der primären Verwendungen von Ultraschallsensoren ist Entfernungsmessung.In dieser Rolle sendet der Sensor Schallwellen aus, die von Objekten abprallen und berechnen, wie weit diese Objekte entfernt sind, um die Zeit zu basieren, bis das Echo zurückkehrt.Diese Fähigkeit ist in Systemen schwerwiegend, in denen ein genaues Abstand oder eine genaue Tiefenbewertung erforderlich ist.

• In Roboter- und automatisierte SystemeUltraschallsensoren werden häufig zur Objekterkennung verwendet.Durch kontinuierliches Scannen ihrer Umgebung helfen diese Sensoren, Hindernisse zu erkennen und ihre Bewegungen anzupassen, um Kollisionen zu verhindern.

• Ein weiterer wichtiger Bereich, in dem sich Ultraschallsensoren hervorrufen Positionierung und Navigation.Roboter und autonome Fahrzeuge verwenden sie, um eine Karte ihrer Umgebungen zu erstellen und ihre Positionen im Verhältnis zu Wänden, Barrieren und anderen Objekten zu berechnen.Dies ermöglicht eine sichere und effiziente Bewegung durch komplexe Räume.

• In industrielle UmgebungenUltraschallsensoren werden in verwendet Überwachung von Flüssigkeitsspiegeln Innenpanzer und Silos.Durch Messen des Abstands vom Sensor zur Oberfläche des Flüssigkeit oder des Schüttgutmaterials bieten sie eine nicht intrusive Möglichkeit, zu verfolgen, wie voll ein Behälter ist, ohne physikalische Sonden oder Schwimmer zu benötigen.

• Kfz -Sicherheitssysteme Verlassen Sie sich auch auf Ultraschallsensoren, damit Sie Unfälle vermeiden können.Diese Sensoren erkennen in der Nähe Hindernisse und auslösen Warnungen aus, wenn ein Fahrzeug zu nahe an etwas kommt, was bei Parkplätzen oder Manövern mit niedriger Geschwindigkeit schwerwiegend hilft.

• Abgesehen von diesen gemeinsamen Verwendungen dienen Ultraschallsensoren in einer Vielzahl anderer Anwendungen.Sie sind es gewohnt Messen Sie den Durchmesser von Rollen oder Spulen Führen Sie in Herstellungsleitungen Qualitätskontrollinspektionen durch, indem Sie nach Oberflächendefekten oder dimensionalen Genauigkeit prüfen, Roboterarme mit hoher Präzision in automatisierten Fabriken positionieren und Bewegung oder Eindringen von Sicherheits- und Alarmsystemen erkennen.

Ultraschallsensoren Typen

Ultraschallsensoren sind in einer Reihe von Designs erhältlich, die jeweils für bestimmte Aufgaben optimiert sind.Ihre Arbeitsprinzipien und -anträge variieren je nachdem, wie sie Schallwellen senden, empfangen und interpretieren.

Proximity -Erkennungssensoren

Abbildung 8. Proximity -Erkennungssensoren

Diese Sensoren konzentrieren sich darauf, festzustellen, ob ein Objekt in einem festgelegten Bereich vorhanden ist, ohne den genauen Abstand zu berechnen.Nachdem sie einen Ausbruch von Ultraschallwellen ausgetauscht haben, erkennen sie jedes zurückkehrende Signal, das angibt, dass sich in der Erkennungszone etwas befindet.Proximity -Sensoren werden häufig bei der Erkennung von Fahrzeughindernis, der industriellen Sicherheitssysteme und der Automatisierung von Förderband verwendet.Die meisten Modelle bieten einen effektiven Betrieb innerhalb von 0 bis 2 Metern, obwohl sich einige bis zu 5 Meter erstrecken.Ihre Hauptstärken sind einfach ein Setup, einen zuverlässigen Betrieb unter schlechten Lichtverhältnissen und Haltbarkeit, da keine Teile das Ziel physisch berühren.Ihr Erkennungsbereich ist jedoch relativ begrenzt und die Leistung kann beim Erkennen von weichen, porösen oder stark absorbierenden Oberflächen fallen.

Ultraschall -Entfernungsfinder

Abbildung 9. Ultraschall -Entfernungsfinder

Im Gegensatz zu Näherungssensoren messen Entfernungsfinder die genaue Entfernung zu einem erkannten Objekt.Sie senden einen soliden Puls und genau das returning Echo, um zu berechnen, wie weit das Objekt entfernt ist.Diese Art von Sensor wird üblicherweise in der Robotik zur Navigation, bei der Überwachung von Flüssigkeiten und bei automatisierten geführten Fahrzeugen (AGVs) verwendet.Typische Arbeitsabstände reichen von 20 Zentimetern und 10 Metern, wobei einige spezielle Modelle bis zu 20 Meter erreichen.Entfernungsfinder werden für ihre hohe Präzision und Fähigkeit bewertet, auch in rauen Umgebungen eine gute Leistung zu erzielen.Faktoren wie Temperatur, Luftfeuchtigkeit und das Material des nachgewiesenen Objekts können jedoch die Genauigkeit ihrer Messungen beeinflussen.

Dual-Element-Ultraschallsensoren

Abbildung 10. Ultraschallsensoren Dual-Elemente

Dual-Element-Sensoren verwenden einen separaten Sender und einen separaten Empfänger, um sowohl die Empfindlichkeit als auch die Genauigkeit zu verbessern.Eine Komponente sendet das Ultraschallsignal, während die andere für die zurückkehrende Welle hört, die Klarheit verbessert und die Signalinterferenz reduziert.Diese Sensoren sind eine beliebte Wahl zum Erkennen von Flüssigkeitsspiegeln, zur Messung der Durchflussraten in Rohren und zur Durchführung von NDT-Inspektionen (nicht zerstörerische Tests (NDT).Sie arbeiten im Allgemeinen innerhalb einer Reichweite von 30 Zentimetern bis 5 Metern.Dual-Elemente-Konstruktionen bieten eine bessere Messgenauigkeit und einen stärkeren Widerstand gegen Umweltgeräusche, was sie ideal für flüssige oder komplexe Materialanwendungen macht.Auf der anderen Seite kosten sie normalerweise mehr und haben etwas langsamere Reaktionszeiten als einfachere Sensordesigns.

Ultraschallsensoren durch Strahlung

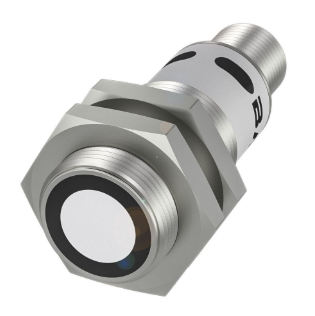

Abbildung 11. Ultraschallsensoren durch Strahl

Durch Durchstrahlsensoren bestehen aus einem separaten Sender und Empfänger, der sich gegenüberliegt.Das System sendet kontinuierlich einen schmalen Ultraschallstrahl vom Sender an den Empfänger.Wenn ein Objekt diesen Strahl bricht, erkennt der Sensor die Unterbrechung sofort.Diese Methode wird häufig bei der Erkennung von Elemente an Förderbändern, Sicherheitsbarrieren -Setups und Kantenerkennungssystemen verwendet.Die Standardmodelle decken reichen von 0,5 bis 10 Metern, wobei High-End-Einheiten bis zu 15 Meter erreichen.Durch die Strahlungssensoren zeichnen sich bei der Langstreckenerkennung aus und reagieren weniger empfindlich gegenüber den Materialeigenschaften von erkannten Objekten.Sie erfordern jedoch eine sorgfältige Ausrichtung während der Installation, und die Kosten für die Einrichtung können aufgrund der Dual-Unit-Konfiguration höher sein.

Reflektierende Ultraschallsensoren

Abbildung 12. Reflektierende Ultraschallsensoren

Reflexionssensoren erkennen Objekte basierend auf der Stärke und Richtung des zurückkehrenden Echos.Der Sender und der Empfänger sind in einer einzigen Einheit untergebracht, und wenn eine Schallwelle von einem nahe gelegenen Objekt abprallt, analysiert der Sensor die Reflexion, um die Anwesenheit des Objekts zu bestätigen.Diese Sensoren werden häufig zur Überwachung der Füllpegel in Tanks, zum Zählen von Produkten auf Produktionslinien und zur Handhabung von Aufgaben in industriellen Automatisierungsumgebungen verwendet.Ihr effektiver Bereich liegt normalerweise zwischen 5 Zentimetern und 2 Metern, obwohl einige Modelle bis zu 4 Meter erreichen können.Reflektierende Ultraschallsensoren sind kompakt und arbeiten in kurzen Strecken zuverlässig und ihre Leistung wird nicht von der Farbe oder Helligkeit des Ziels beeinflusst.Die Erkennungsgenauigkeit kann jedoch abnehmen, wenn das Objekt stark vom Sensor entfernt ist.

Unterschiede zwischen Ultraschallsendern, Empfängern und Transceivern

Aspekt	Separate Sender und Empfänger	Kombiniert Transceiver	Voll Ultraschallmodul
Design	Getrennte Komponenten für die Übertragung und Empfang	Eines Gerät verhandelt beide Sende und Empfangen	Sensor in Kombination mit integrierter Verarbeitung Elektronik
Blindzone	Kleinere Blindzone (typischerweise 0–20 cm)	Größere blinde Zone (ca. 30 cm oder mehr; Neuere Modelle ~ 5 cm)	Hängt vom Moduldesign ab;Typischerweise mäßig
Empfindlichkeit	Höhere Empfindlichkeit;bessere Erkennung von Schwache Signale	Leicht reduzierte Empfindlichkeit im Vergleich zu separates Setup	Voroptimiert;kann die Feinabstimmung von begrenzen Empfindlichkeit
Komplexität der Schaltung	Erfordert komplexeres Schaltungslayout	Einfacheres Schaltungsdesign;weniger Komponenten	Sehr einfache Integration;minimal Externe Schaltungsdesign benötigt
Raumbedarf	Benötigt mehr Leiterplatz für zwei Plätze Komponenten	Speichert Platz mit einer einzigen Komponente	Speichert maximaler Platz;All-in-One-Lösung
Kosten	Moderat (einzelne Komponenten)	Höher, wenn Sie fortschrittliche Transceiver verwenden	Höher für vollständige Module
Frequenzanpassung	Gefährlich;Nichtübereinstimmung> 1 kHz Ursachen Entfernungsfehler	Nicht anwendbar (intern abgestimmt)	Nicht anwendbar (intern verwaltet)
Anpassungsflexibilität	Hoch;kann eine Feinabstimmung Frequenz, Leistung, usw.	Begrenzt im Vergleich zu separatem Setup	Niedrig;Stimmen Sie über integrierte Einstellungen hinaus normalerweise nicht möglich
Bester Anwendungsfall	Präzisionskurzbereichserkennung; benutzerdefinierte Designs	Räumlich eingeschränkte oder vereinfachte Designs	Schnelle Integration in größere Systeme; schnelle Entwicklungszyklen

Vor- und Nachteile von Ultraschallsensoren

Ultraschallsensoren bieten mehrere wichtige Vorteile, die sie zu einer starken Wahl für eine Vielzahl von Anwendungen machen. Sie sind jedoch auch Einschränkungen ausgestattet, die während des Systemdesigns berücksichtigt werden müssen.

Profis von Ultraschallsensoren

• Eine der größten Stärken von Ultraschallsensoren ist ihre Konsistenz über verschiedene Zielflächen hinweg.Im Gegensatz zu optischen Sensoren verlassen sie sich nicht auf Lichtreflexion, was bedeutet, dass sie Objekte unabhängig von Farbe, Transparenz oder Oberflächenfinish erkennen können.Ob das Ziel dunkel, glänzend oder unregelmäßig ist, die Leistung des Sensors bleibt stabil.

• Ihre Messbereich ist auch sehr flexibel.Abhängig vom spezifischen Modell können Ultraschallsensoren Entfernungen von nur wenigen Zentimetern bis zu mehreren Metern messen, wodurch Sie Optionen für Anwendungen in der Nähe und Langstrecken bieten.

• Zuverlässigkeit und Genauigkeit sind starke Punkte, wobei Ultraschallsysteme unter verschiedenen Bedingungen normalerweise wiederholbare Ergebnisse liefern.Sie können auch Daten schnell aktualisieren und mehrere Messwerte pro Sekunde aufnehmen, wodurch schnelle Reaktionszeiten in dynamischen Umgebungen wie Bewegung von Fahrzeugen oder Förderleitungen ermöglicht werden.

• Ein weiterer Vorteil ist einfache Integration.Ultraschallsensoren sind im Allgemeinen kostengünstig und unkompliziert, um sich mit gängigen Mikrocontrollern wie Arduino, Himbeer-PI oder Armplatten zu verbinden, wodurch sie auch für Projekte oder Prototypen mit niedrigem Budget zugänglich sind.

Nachteile von Ultraschallsensoren

• Trotz ihrer Stärken sind Ultraschallsensoren nicht ohne Nachteile. Umweltfaktoren wie Temperatur und Luftfeuchtigkeit können die Schallgeschwindigkeit erheblich beeinflussen und somit die Messgenauigkeit beeinflussen.Systeme, die diese Sensoren verwenden, benötigen häufig eine Kalibrierung oder Kompensation, wenn Sie über weite Temperaturbereiche arbeiten.

• Ihre Körperliche Größe kann auch ein Problem sein.Im Vergleich zu kleineren Alternativen wie Infrarotsensoren sind Ultraschallgeräte sperriger, die ihre Verwendung in kompakten oder raumbeschränkten Designs einschränken können.

• Die Ultraschalltechnologie hängt von Schallwellen ab kann nicht im Vakuum arbeiten.Ohne ein Medium, um den Geräusch zu tragen, werden sie völlig unwirksam.

• Schließlich spielt der Zustand der Sensoroberfläche eine wichtige Rolle in Leistung aufrechterhalten.Schmutz, Feuchtigkeit oder Eisanbau auf der Sensorfläche können die Ultraschallwellen absorbieren oder verstreuen, was zu degradierten Messungen oder sogar vollständiger Versäumnisse zum Nachweis von Zielen führt.

Abschluss

Ultraschallsensoren kombinieren Präzision, Erschwinglichkeit und Vielseitigkeit und machen sie zu nützlichen Komponenten in modernen technischen Systemen.Unabhängig davon, ob es zur Hinderniserkennung, zur Überwachung des Flüssigkeitsebene oder zur Roboternavigation verwendet wird, ihre Fähigkeit, genaue, nichtkontakte Messungen über unterschiedliche Oberflächen und Bedingungen hinweg zu liefern, bleibt ein großer Vorteil.Während Umweltfaktoren und physische Einschränkungen verwaltet werden müssen, ermöglichen ordnungsgemäße Integration und Design Ultraschallsensoren, die Leistung, Sicherheit und Intelligenz sowohl einfacher als auch fortschrittlicher Systeme erheblich zu verbessern.

Häufig gestellte Fragen [FAQ]

1. Wie kann man überprüfen, ob ein Ultraschallsensor funktioniert oder nicht?

Schalten Sie den Sensor mit 5 V mit, schließen Sie ihn an einen Mikrocontroller an und führen Sie einen einfachen Test durch, um den Trigger zu pulsieren und die Echo -Rendite zu messen.Sie können auch einen Multimeter verwenden, um einen Spannungsimpuls am Echo -Stift zu überprüfen.Wenn Sie mit der Hand vor dem Vordergrund konsequente Lesungen führen, sollten Sie konstante Lesungen verursachen.Wenn nicht, kann der Sensor fehlerhaft sein.Stellen Sie sicher, dass die Sensorköpfe sauber und unbedeckt sind.

2. Welcher Ultraschallsensor kann erkennen?

Ein Ultraschallsensor erkennt feste Objekte wie Wände, Menschen, Möbel und ruhige Wasseroberflächen, indem er Schallwellen reflektiert.Harte, glatte Oberflächen reflektieren am besten, während weiche oder abgewinkelte Oberflächen die Erkennung schwächen können.Es kämpft mit kleinen Gegenständen, Stoff oder rauem Wasser.

3. Wie viele Meter kann ein Ultraschallsensor erkennen?

Standard -Ultraschallsensoren erkennen unter idealen Bedingungen bis zu 4 bis 5 Meter.Industriemodelle können 10 bis 20 Meter erreichen.In der Praxis fällt die Reichweite ab, wenn das Objekt klein, weich, abgewinkelt ist oder wenn die Umgebung laut ist.

4. Was ist die Lebensdauer eines Ultraschallsensors?

Ultraschallsensoren dauern normalerweise 5 bis 10 Jahre im Inneren.Unter harten Außenbedingungen fällt die Lebensdauer auf 2 bis 5 Jahre.Wenn Sie den Sensor sauber und vor Staub und Feuchtigkeit geschützt halten, können Sie sein Leben verlängern.

5. Benötigt ein Ultraschallsensor Licht?

Nein, Ultraschallsensoren brauchen kein Licht.Sie arbeiten mit Schallwellen und können ohne Probleme in völliger Dunkelheit, Nebel oder Rauch arbeiten.Nur Luftbedingungen wie Temperatur und Luftfeuchtigkeit beeinflussen die Leistung leicht.
