Leitfaden für Verstärkerklassifizierungen

Dieser Artikel erleichtert es leicht, die verschiedenen Arten von Verstärkern und ihre Funktionsweise zu verstehen.Egal, ob Sie gerade erst anfangen oder bereits ein wenig über Technologie wissen, dieser Leitfaden hilft Ihnen, zu verstehen, wie wichtig Verstärker sind.Sie werden überall - von Smartphones und Heimkinos bis hin zu komplexen Industriemaschinen - verwendet, um die elektrischen Signale für verschiedene Zwecke zu steigern.Wir werden uns ansehen, wie diese Verstärker funktionieren und warum sie so gestaltet sind, wie sie sind.

Katalog

Verstärkerübersicht

Verstärker sind ein zentraler Bestandteil der modernen Elektronik.Ihre Aufgabe ist auf den ersten Blick einfach: Sie machen elektrische Signale stärker.Sie finden sie in allem, von Funkgeräten und Telefonen bis hin zu Industriesystemen.Obwohl es viele Arten von Verstärkern gibt, fallen die meisten in einige wichtige Kategorien, basierend darauf, wie sie funktionieren.Dieser Leitfaden bricht diese Kategorien auf einfache Weise auf und konzentriert sich auf zwei Hauptaspekte: was sie verstärken und wie sie auf verschiedene Signalfrequenzen reagieren.

Basierend auf dem, was sie verstärken

Verstärker werden normalerweise durch die Art der Signalerhöhung klassifiziert - entweder in Spannung oder Leistung.

• Spannungsverstärker sind gebaut, um den Spannungsniveau eines Signals zu erhöhen.Dies ist wichtig, wenn Signale lange Strecken zurücklegen oder mehrere Stufen in einer Schaltung durchlaufen müssen, ohne die Festigkeit zu verlieren.Diese Verstärker halten das Signal klar und intakt auf dem Weg.

• Machtverstärker sind so konzipiert, dass sie mehr Energie für die Ausgabe liefern.Sie werden verwendet, wenn ein Signal eine Last steuern muss - wie ein Lautsprecher, eine Antenne oder ein Motor -, der mehr Strom und Spannung kombiniert erfordert.Diese Verstärker steigern nicht nur das Signal.Sie stellen sicher, dass es tatsächlich Arbeit erledigen kann.

Basierend auf dem Frequenzbereich

Die Frequenz des Signals spielt auch eine große Rolle bei der Auswahl eines Verstärkers.Unterschiedliche Frequenzen erfordern unterschiedliche Designs.

• Niederfrequenzverstärker, die Signale unter 300 Hz verarbeiten, sind in Audiosystemen und Präzisionsmesswerkzeugen üblich.Diese Verstärker sind auf Klarheit und Stabilität abgestimmt, insbesondere wenn selbst kleine Verzerrungen von Bedeutung sind.

• Hochfrequenzverstärker Arbeiten Sie mit Signalen über 3 kHz und werden in Anwendungen wie Funkübertragung und digitale Hochgeschwindigkeitselektronik verwendet.Bei diesen Geschwindigkeiten werden Dinge wie Komponentenlayout, Abschirmung und Geräuschkontrolle viel riskanter.

Spannungsverstärker gegenüber Stromverstärkern

Bei der Arbeit mit Verstärkern ist es wichtig, nicht nur zu wissen, was sie tun, sondern wie sie praktisch arbeiten.Spannungs- und Leistungsverstärker mögen auf den ersten Blick ähnlich erscheinen, aber sie spielen sehr unterschiedliche Rollen.Sie können diesen Unterschied deutlicher sehen, indem Sie vergleichen, wie jeder Typ Eingangs- und Ausgangssignale in tatsächlichen Szenarien behandelt.

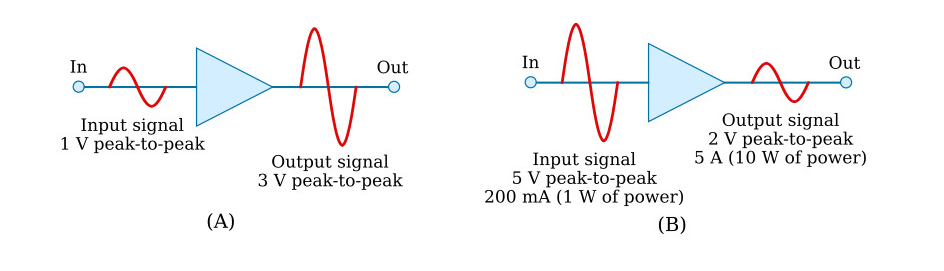

Abbildung 2. Spannungs- und Leistungsverstärker Blockdiagramm

Spannungsverstärker

Stellen Sie sich einen Verstärker vor, der ein 1-V-Peak-to-Peak-Signal einnimmt und es auf 3 V Peak-to-Peak erhöht.Das ist eine dreifache Erhöhung der Spannung.Da wir keine aktuellen Informationen haben, können wir nicht berechnen, wie viel Strom beteiligt ist - aber die Hauptaktion hier ist die Spannungsverstärkung.Dies ist ein Lehrbuchbeispiel für einen Spannungsverstärker.

Spannungsverstärker werden typischerweise in Signalverarbeitungsstadien verwendet, in denen die Wellenform sauber und stark gefährlich ist - insbesondere bevor sie eine weitere Verarbeitung oder Leistungsverstärkung durchläuft.Diese Verstärker konzentrieren sich nicht darauf, große Strömungen oder schwere Lasten zu treiben.Stattdessen bereiten sie das Signal für die nächste Stufe vor, indem sie seine Spannung steigern, ohne es zu verzerren.

Machtverstärker

Stellen Sie sich nun ein anderes Setup vor.Ein Verstärker empfängt ein 5-V-Peak-to-Peak-Eingangssignal und zeichnet 200 mA Strom.Das sind ungefähr 1 Watt Eingangsleistung.Auf der Ausgangsseite fällt die Spannung auf 2 V Peak-to-Speak, aber der Strom springt auf 5 A. Das ist ein 10-Watt-Ausgang-zeitgemäß die Eingangsleistung.

Bei dieser Art von Verstärker geht es nicht nur darum, die Höhe der Wellenform zu erhöhen.Es geht darum, Energie zu liefern - genug, um einen Lautsprecherkegel zu bewegen oder eine Übertragungsantenne mit Strom zu versorgen.Obwohl die Spannung abnimmt, macht die Zunahme des Stroms die Gesamtleistung viel höher.Das definiert einen Stromverstärker: Seine Aufgabe ist es, die anspruchsvollen Lasten durch die Versorgung mit echtem elektrischen Strom voranzutreiben.

Frequenzgang bei Verstärkern

Bei der Auswahl oder Entwerfen eines Verstärkers ist ein wichtiger Hinweis auf den Frequenzgang - der Bereich der Signalfrequenzen, der ein Verstärker effektiv verarbeiten kann.Dies ist nicht nur ein technisches Etikett.Es wirkt sich direkt aus, wie der Verstärker in tatsächlichen Anwendungen ausgeführt wird.Der Frequenzgang hängt stark davon ab, wie sich die Komponenten des Verstärkers verhalten, wenn sie unterschiedlichen Signalgeschwindigkeiten ausgesetzt sind.Wenn sich die Signale schneller ändern, reagieren die Materialien und Schaltungen auf komplexere Weise, wobei manchmal die Leistung einschränkt oder Probleme einführen.

Nicht alle Verstärker können jedes Signal gleich gut verarbeiten.Mit zunehmender Frequenz beginnen sich elektrische Komponenten unterschiedlich zu verhalten.Diese Änderung beeinflusst die Genauigkeit, Stabilität und Leistung des Ausgangssignals.

• Aktive Komponenten und Hochfrequenzverhalten - Bei Transistoren und Vakuumrohre - das Herz der meisten Verstärker - ändert sich die Performance mit zunehmendem Signalfrequenz.Bei höheren Frequenzen können diese Komponenten weniger vorhersehbar reagieren, was zu Verzerrungen führt.Die saubere Verstärkung, die Sie bei niedrigeren Frequenzen erwarten, kann sich abbauen, wenn nichtlineare Effekte stärker werden.

• Passive Komponenten und Reaktanzverschiebungen - Kondensatoren und Induktoren verhalten sich in jeder Frequenz nicht auf die gleiche Weise.Ihre Reaktanz - ein Maß für den Widerstand gegen sich ändernde Signale - schaltet sich ab, je nachdem, wie schnell das Signal schwingt.Diese Verschiebung verändert die Art und Weise, wie diese Komponenten das Signal im Verstärker formen und unterstützen.Was in einem Niederfrequenzkreis gut funktioniert, kann bei höheren Geschwindigkeiten unwirksam oder sogar störend sein.

• Parasitäre Effekte im Schaltungsdesign - Wenn Frequenzen steigen, haben kleine unbeabsichtigte Merkmale in der Schaltung - wie die Spureninduktivität oder die Streunerkapazität zwischen Komponenten -, um spürbare Auswirkungen zu haben.Diese parasitären Elemente können das Signal verzerren oder schwächen.Aus diesem Grund erfordert Hochfrequenzverstärkerdesign sorgfältiges Layout und manchmal sogar unterschiedliche Materialien, um diese Nebenwirkungen zu reduzieren.

Um all diese Herausforderungen zu bewältigen, können Sie Verstärker erstellen, die dem Frequenzbereich entsprechen, das sie verarbeiten sollen.Jeder Typ ist für verschiedene Umgebungen und Signalypen optimiert.

• Audioverstärker - Diese Verstärker wurden für die 10 Hz bis 20 kHz-Reichweite gebaut und sind fein abgestimmt, um Musik und Stimme mit hoher Treue zu reproduzieren.Sie zielen darauf ab, Verzerrungen so niedrig wie möglich zu halten und gleichzeitig sauberen, konsistenten Klang zu liefern.Sie finden sie in allem, von zu Hause aus Stereosen bis hin zu öffentlichen Adresssystemen.

• HF -Verstärker - Funkfrequenzverstärker funktionieren in einem viel höheren Bereich - im Type von 10 kHz bis 100 MHz.Ihre Aufgabe ist es, sehr schwache Funksignale zu verstärken, damit sie über große Entfernungen übertragen oder von Empfängern verarbeitet werden können.HF -Verstärker dominieren in Technologien wie Rundfunk, drahtloser Kommunikation und Radar.

• Videoverstärker - Diese Verstärker, die manchmal als Breitbandverstärker bezeichnet werden, decken einen breiten Frequenzbereich von 10 Hz bis 6 MHz ab.Mit dieser weiten Reichweite können sie die sich schnell verändernden Signale verarbeiten, die für das Video benötigt werden.Im Gegensatz zu Audio- oder HF -Verstärkern handeln Videoverstärker häufig einen hohen Gewinn für Geschwindigkeit und Bandbreite.Das Design ist komplexer, da es Signaldetails erhalten muss, ohne die Verzögerung oder Verzerrung über den gesamten Bereich einzuführen.

Verstärker verarbeiten Eingangs- und Ausgangsvariablen

In elektronischen Schaltungen machen Verstärker mehr als nur Signale stärker.Sie verwalten auch den Signalfluss zwischen Eingang und Ausgang - ob diese Signale Spannungen, Ströme oder beides sind.Die Klassifizierung von Verstärker durch die Verarbeitung dieser Variablen hilft Ihnen, Systeme zu entwerfen, die sich wie beabsichtigt verhalten, und vermeiden Sie Signalfehlanpassungen, die Leistungsprobleme verursachen könnten.

Vier Möglichkeiten Verstärker Prozesssignale

Verstärker fallen in vier Grundtypen, basierend auf der Art der Signal, die sie akzeptieren, und in dem, was sie bei der Ausgabe erzeugen.Diese Kombinationen beeinflussen, wie der Verstärker mit dem Rest des Systems interagiert und welche Art von Signaltransformation er durchführt.

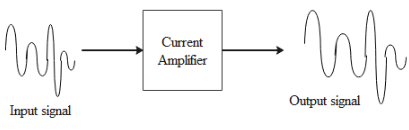

Abbildung 3. Stromverstärker

• Aktuelle Verstärker - Diese Verstärker nehmen einen Strom auf und erzeugen einen größeren Strom am Ausgang.Die Verstärkung ist ein einfaches Verhältnis: Ausgangsstrom geteilt durch Eingangsstrom.Da beide in derselben Einheit sind, hat der Gewinn keine Einheiten.Am besten für Anwendungen geeignet, bei denen ein Stromsignal vergrößert werden muss, ohne es in Spannung umzuwandeln.

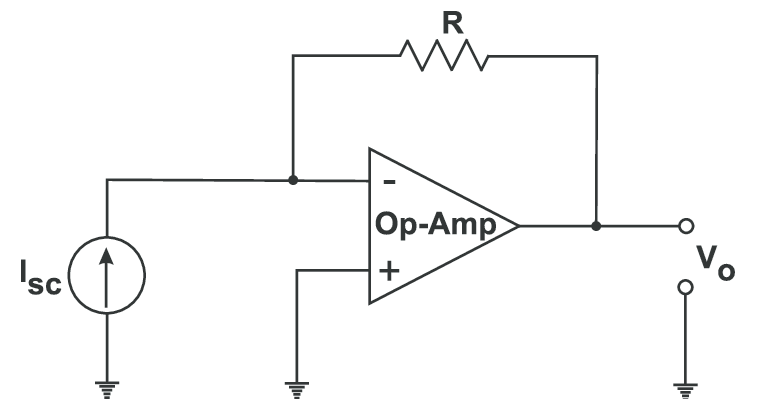

Abbildung 4. Transressistenzverstärker

• Transressistenzverstärker - In diesem Typ wird ein Stromeingang in einen Spannungsausgang verwandelt.Die Verstärkung wird in OHMs gemessen, wodurch Sie angeben, wie viele Volt der Verstärker pro Ampere des Eingangsstroms erzeugt.Nützlich bei der Arbeit mit aktuellen Sensoren, die spannungsbasierte Systeme vorantreiben müssen.

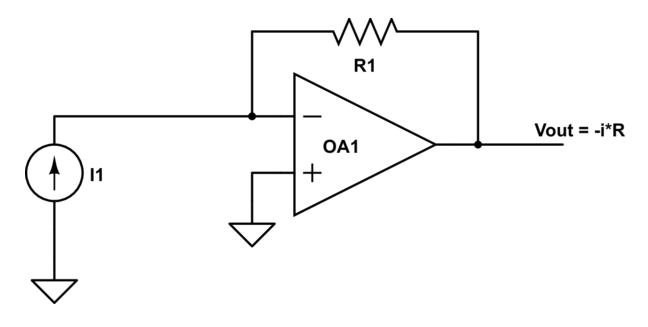

Abbildung 5. Transkonderenzverstärker

• Transkongrananzverstärker - Diese Verstärker reagieren auf einen Spannungseingang, indem sie einen proportionalen Ausgangsstrom erzeugen.Die Verstärkung ist in Siemens, was darstellt, wie viel Strom für jeden Eingangsvolt fließt.Häufiger in analogen Steuerungssystemen, bei denen ein Spannungssignal für die Steuerung von Strombetriebsgeräten steuert.

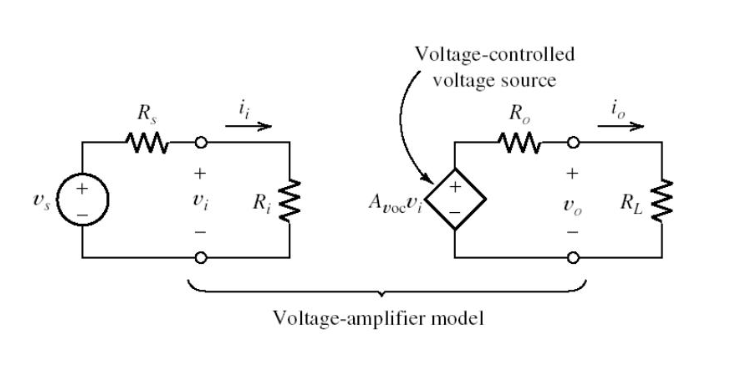

Abbildung 6. Spannungsverstärker

• Spannungsverstärker - Hier sind sowohl Eingang als auch Ausgang Spannungen.Dies sind die häufigsten Verstärker, insbesondere in der Verarbeitung von Audio-, Kommunikation und allgemeinen Signalverarbeitung.Die Verstärkung ist wieder ein unitloses Verhältnis.Ideal, um schwache Spannungssignale zu steigern und gleichzeitig ihre Form und das Timing zu erhalten.

Terminalkonfigurationen Formverstärker Verhalten

Bei der Gestaltung oder Analyse von transistorbasierten Verstärkern ist eine der wichtigsten Entscheidungen, wie die Terminals des Transistors in der Schaltung verbunden sind.Dieses als Terminalkonfiguration bezeichnete Setup wirkt sich direkt aus, wie der Verstärker Verstärkung, Impedanz und Phase umgeht.Bei der Auswahl der richtigen Konfiguration geht es nicht nur um Leistung, sondern darum, sicherzustellen, dass der Verstärker reibungslos in das größere System passt.

Terminalkonfigurationen in BJTs

BJTs (Bipolare Junction -Transistoren) werden üblicherweise in analogen Schaltungen verwendet.Ihre Leistung hängt stark davon ab, wie sie verdrahtet sind.Es gibt drei Hauptkonfigurationen mit jeweils mit seinen Stärken.

• Gemeinsamer Emitter (CE) - Dies ist die Anlaufstelle für die allgemeine Verstärkung.Es bietet eine starke Spannung und Leistungsverstärkung, was es ideal macht, wenn Sie ein schwaches Signal steigern müssen.Es wird jedoch die Phase des Signals umdrehen - die Ausgabe des Ausgangs ist im Vergleich zum Eingang umgekehrt.Dies ist ein wichtiges Detail, um in Systemen zu verwalten, in denen Phasen wichtig sind.

• Gemeinsame Basis (CB) - Diese Konfiguration ist weniger beliebt, hat jedoch Vorteile in Hochgeschwindigkeitsanwendungen.Es umdreht das Signal nicht und unterstützt den stabilen Betrieb bei hohen Frequenzen.Der Kompromiss ist eine geringe Eingangsimpedanz, was es empfindlich gegenüber dem Quellschaltungskreis macht.Es wird oft verwendet, wenn Bandbreite und Hochfrequenzstabilität Prioritäten sind.

• Gemeinsamer Sammler (CC) - Oft als Emitter -Anhänger bezeichnet, bietet dieses Setup keinen großen Gewinn, aber es scheint in einem Bereich - eine Immuldenübereinstimmung.Es bietet eine niedrige Ausgangsimpedanz, die es zu einer guten Wahl für die Verbindung von zwei Schaltungsstadien ohne Signalverlust macht.Sie finden es in Pufferstufen, insbesondere in Audioschaltungen.

FET -Terminalkonfigurationen

FETS (Feldeffekttransistoren) verhalten sich anders als BJTs.Sie werden eher durch Spannung als durch Strom gesteuert, aber die Logik der Terminalkonfiguration bleibt ähnlich.Die drei grundlegenden Setups spiegeln diejenigen in BJTs mit leicht unterschiedlichen Eigenschaften wider.

• Gemeinsame Quelle (CS) - Dies ist das FET -Äquivalent des gemeinsamen Emitters.Es bietet eine starke Spannungsverstärkung und wird in Verstärkungsschaltungen häufig verwendet.Es umdreht auch die Signalphase, genau wie das BJT -Gegenstück.

• Gemeinsames Tor (CG) - Ähnlich wie bei der gemeinsamen Basis wird dieses Setup seltener verwendet, ist jedoch bei hohen Frequenzen wertvoll.Es bietet eine hohe Eingangsimpedanz und minimale Belastung der Signalquelle, was besonders in RF -Anwendungen hilfreich ist.

• Gemeinsamer Abfluss (CD) - Diese Konfiguration wird auch als Quellfolger bezeichnet und konzentriert sich auf niedrige Ausgangsimpedanz.Es verstärkt das Signal nicht viel, sorgt jedoch für eine saubere Spannungsübertragung von einem Teil der Schaltung auf einen anderen.Es wird üblicherweise als Puffer verwendet, wodurch die Signalintegrität über den Schaltungsabschnitte hinweg aufrechterhalten wird.

Einseitige gegen bilaterale Verstärker

Bei der Arbeit mit Verstärkern ist eine wichtige Unterscheidung, ob das Design Feedback von der Ausgabe zum Eingang ermöglicht.Dies führt zu zwei Hauptkategorien - inmilateralen und bilateralen Verstärkern.Das Verständnis des Unterschieds ist nützlich, um stabile, effiziente Schaltkreise zu entwerfen, insbesondere wenn eine genaue Kontrolle über den Signalfluss erforderlich ist.

Verstärker einseitig

Ein einseitiger Verstärker ist so konzipiert, dass Änderungen am Ausgang den Eingang nicht beeinflussen.Es gibt keine Rückkopplungsschleife zwischen den beiden Enden des Verstärkers, wodurch sich die Verhalten der Schaltung vereinfacht und die Leistung vorhersehbarer macht.

• Stabile Eingangsimpedanz - Die Eingangsseite des Verstärkers bleibt unberührt von dem, was auf der Ausgangsseite passiert.Dies ist besonders nützlich in Systemen, bei denen sich die Last während des Betriebs ändern kann.Unabhängig davon, wie sich die Last variiert, sieht die Signalquelle die gleichen Eingangsbedingungen.

• Unabhängige Ausgangsimpedanz - In ähnlicher Weise verschiebt sich die Ausgangsimpedanz nicht mit Änderungen am Eingang.Diese Konsistenz hilft, eine zuverlässige Signalabgabe aufrechtzuerhalten, selbst wenn sich das Eingangssignal oder das Quellgerät unvorhersehbar verhält.

• Benutzerfreundlichkeit - Diese Verstärker sind unkompliziert zu entwerfen und zu analysieren.Da die Eingabe und die Ausgabe einander nicht beeinträchtigen, können Sie die Leistung sicher vorhersagen, ohne sich über komplexe Interaktionen zu sorgen.Sie werden häufig in grundlegenden Amplifikationsphasen verwendet, in denen Einfachheit und Stabilität Prioritäten sind.

Bilaterale Verstärker

Ein bilateraler Verstärker enthält einen Rückkopplungsmechanismus, mit dem der Ausgang den Eingang beeinflusst.Dies führt zu einer stärkeren Komplexität, aber auch einer größeren Kontrolle darüber, wie der Verstärker unter verschiedenen Bedingungen reagiert.

• Eingabimpedanz, die sich anpasst - Bei bilateralen Konstruktionen kann sich die Eingangsimpedanz abhängig von der Last, die mit dem Ausgang verbunden ist, ändern.Diese Eigenschaft ist nützlich, um Systeme zu entwerfen, die sich an verschiedene Umgebungen oder Signalwege anpassen müssen.Es ermöglicht mehr Flexibilität darin, wie der Verstärker mit seiner Umgebung interagiert.

• Ausgangsimpedanz, die reagiert - Die Ausgangsimpedanz kann je nach Eingang oder Quelle auch variieren.Dies mag zwar ein Nachteil erscheint, kann verwendet werden, um die Leistung zu verbessern - wie z.

• Erweiterte Kontrolle und Anpassung - Aufgrund des Feedbacks können Sie das Verhalten des Verstärkers auf genaue Weise formen.Dies macht bilaterale Verstärker zu einer guten Übereinstimmung mit Hochschulanwendungen wie Instrumenten, Signalverarbeitung und Systemen, bei denen die Feinsteuerung über Verstärkung und Frequenzantwort erforderlich ist.

Invertierende und nicht invertierende Verstärker

Bei der Arbeit mit Verstärkern ist eine der wichtigsten Merkmale, die das Ausgangssignal in Bezug auf die Phase auf den Eingang bezieht.Diese Phasenbeziehung bestimmt, ob der Verstärker invertiert oder nicht invertiert wird, und diese Unterscheidung hat einen direkten Einfluss darauf, wie der Verstärker in eine Schaltung passt.

Invertierverstärker

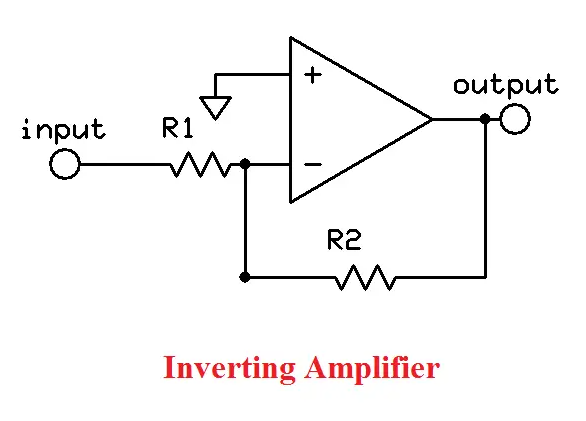

Abbildung 7. Invertierende Verstärker

Ein invertierender Verstärker kehrt die Phase des Eingangssignals um 180 Grad um, verwandelt einen positiven Eingang in einen negativen Ausgang und umgekehrt.Diese Phaseninversion wird in vielen Signalverarbeitungsanwendungen verwendet, wie z. B. Differentialschaltungen, aktive Filter, Audio -Equalizer und analoge Computer, bei denen die Manipulationssignalpolarität erforderlich ist.

Diese Verstärker verwenden normalerweise negatives Feedback, bei dem ein Teil der Ausgabe an den Eingang zurückgeführt wird, um die Verstärkung zu regulieren.Dieser Rückkopplungsmechanismus minimiert die Verzerrung, erhält die Linearität und stabilisiert den Verstärker gegen Variationen in Eingang oder Last.Aufgrund ihrer Fähigkeit, die Verstärkung und Signalform genau zu steuern, werden invertierende Verstärker in den Instrumenten, in den Steuerungssystemen und in der Audioelektronik ausführlich eingesetzt.

Nicht invertierender Verstärker

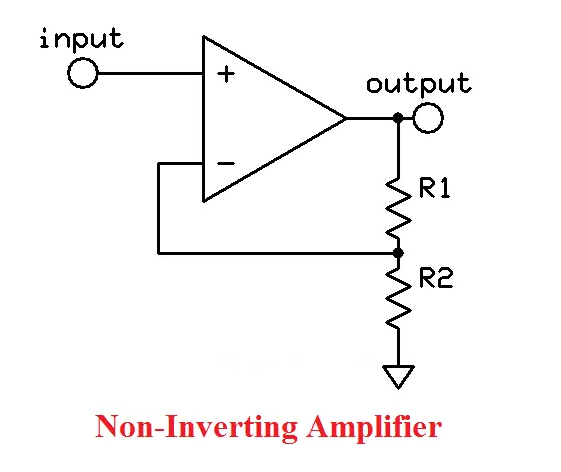

Abbildung 8. Nichtinvertierer Verstärker

Ein nicht invertierender Verstärker behält die gleiche Phase zwischen Eingangs- und Ausgangssignalen bei, die zur Aufrechterhaltung der ursprünglichen Form des Signals verwendet wird, hauptsächlich in Audio- und Broadcast-Systemen, bei denen Wellenform und Zeitintegrität ein Muss sind.Es vermeidet Phasenverzerrung und macht es ideal für die Signalkonditionierung in empfindlichen Systemen.Bei Spannungsfolienkonfigurationen bieten nicht-invertierende Verstärker einen hohen Eingang und eine niedrige Ausgangsimpedanz, die als wirksame Puffer dienen, um den Signalverlust zu verhindern und die Quelle in Schaltungsgrenzflächen wie Sensorverbindungen oder Analog-zu-Digital-Konverter zu schützen.

Interstage-Kopplungsmethoden in mehrstufigen Verstärkern

Wenn Sie Verstärker mit mehreren Stufen entwerfen, hat die Art und Weise, wie das Signal von einer Stufe zur nächsten übergeben wird - als Interstage -Kopplung bekannt - einen großen Einfluss darauf, wie sich die gesamte Schaltung entwickelt.Die Auswahl der Kupplungsmethode beeinflusst nicht nur die Signalqualität, sondern auch die Stabilität der Bandbreite, Verstärkung und Schaltungskreis.Die Auswahl der richtigen Kopplungstechnik hängt vom Frequenzbereich, dem Signalart und den spezifischen Anforderungen der Anwendung ab.Schauen wir uns die häufigsten Methoden genauer an, die zur Verbindung von Verstärkerstufen und der Funktionsweise der einzelnen in der Praxis verwendet werden.

RC-Kopplung (Widerstandskapazitätskupplung)

Die RC-Kopplung ist die am häufigsten verwendete Methode in Niederfrequenzanwendungen wie Audioverstärker.Es verwendet einen Kondensator, um die Wechselstromkomponente des Signals von einer Transistorstufe zur nächsten zu übergeben und gleichzeitig einen DC -Offset zu blockieren, wodurch der unabhängige Gleichspannungsniveau der einzelnen Stufe beibehalten wird.Ein Widerstand setzt die Vorspannungsbedingungen der nachfolgenden Stufe.Diese Methode wird in Audioelektronik für die Fähigkeit, einen breiten Frequenzbereich ohne kostspielige Komponenten oder komplexe Anpassungen zu bewältigen, bevorzugt.Es ist kostengünstig und einfach, um einen stabilen Verstärkerbetrieb über unterschiedliche Eingangssignale zu gewährleisten, indem Verschiebungen der Betriebspunkte aufgrund von Signalschwankungen oder einer Vorspannung verhindern.

LC-Kopplung (Induktorkondensatorkopplung)

Die LC -Kopplung ist bei Funkfrequenzverstärkern (RF) weit verbreitet, bei denen Induktoren und Kondensatoren verwendet werden, um einen abgestimmten Schaltkreis zu erstellen, der auf bestimmte Frequenzen abzielt.Diese Methode ist optimal für Hochfrequenz- und Kommunikationsschaltungen, die eine starke Signalselektivität und einen minimalen Verlust erfordern.Die LC -Konfiguration kann genau abgestimmt werden, um die Verstärkung bei einer gewünschten Frequenz zu verbessern, während andere herausgefiltert werden, wodurch die Signalintegrität und Bandbreite erhalten bleiben.Bei seiner resonanten Frequenz bildet das Induktorkondensatorpaar eine Resonanzschaltung, die energie effizient zwischen den Stufen mit minimalem Verlust überträgt, wodurch die LC-Kopplung ideal für die Kanalauswahl bei Funkempfängern und die Frequenzfilterung bei Sendern ideal ist.

Transformatorkopplung

Die Transformator-Kopplung verwendet einen Transformator zwischen Verstärkerstufen, um eine Impedanzanpassung und die elektrische Isolierung zu erreichen, wodurch sie für Hochleistungsschaltungen oder signifikante Änderungen des Signalpegels geeignet ist.In den Ausgangsstadien und Sicherheitsschaltungen für Leistungsverstärker finden Sie üblicherweise einen effizienten Stromtransfer über verschiedene Impedanzniveaus und bieten eine vollständige elektrische Isolierung durch Blockieren des DC -Flusses zwischen den Stadien.Der Transformator überträgt das Wechselstromsignal von einer Wicklung auf eine andere und ermöglicht die Einstellung von Spannungsniveau und hält die Isolierung zwischen Eingangs- und Ausgangsstadien aufrechterhalten.Dies wird zum Schutz sensibler Komponenten vor großen Spannungsschwankungen und dem Erfüllen von Sicherheitsstandards verwendet.

Direkte Kopplung

Die direkte Kopplung verbindet Verstärkerstufen direkt ohne Kondensatoren oder Induktoren, die für DC-Verstärker und Schaltungen verwendet werden, die Signale von Null-Frequenz zu niedrigen Frequenzbereichen verarbeiten.Diese Methode ist bei operativen Verstärkern und IC -Konstruktionen üblich und ermöglicht eine ununterbrochene Übertragung von AC- und DC -Komponenten des Signals, wodurch die ursprüngliche Form und jeder DC -Offset beibehalten wird.Da keine Kopplungskomponenten DC blockiert, werden alle Signalverschiebungen direkt zwischen den Stadien übertragen.Dies ist nützlich bei Anwendungen wie Sensorsignalkonditionierung, bei denen eine genaue und konsistente Signalverfolgung selbst kleiner DC -Variationen gefährlich ist.

Verstärkerklassen und ihre Rollen

Verstärker werden in mehreren Klassen unterteilt, je nachdem, wie sie mit Eingangssignalen umgehen und die elektrische Leistung in die Ausgabe umwandeln.Jede Klasse hat unterschiedliche Stärken und Schwächen in Bezug auf Effizienz, Linearität und Leistungsumgang.Die Auswahl der richtigen Klasse hängt davon ab, was der Verstärker tun muss - ob er saubere Audio liefert, Funksignale überträgt oder die Akkulaufzeit maximiert.Lassen Sie uns die häufigsten Verstärkerklassen aufschlüsseln und verstehen, wie sie in realen Anwendungen arbeiten.

Klasse a

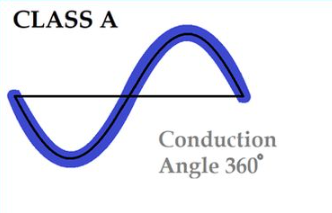

Abbildung 9. Klasse A

Verstärker der Klasse A sind bekannt für ihre außergewöhnliche Signalgenauigkeit.Sie verstärken die gesamte Eingangswellenform ohne Unterbrechungen, was bedeutet, dass der Ausgang auch bei niedrigen Pegeln eng mit der Eingabe übereinstimmt.Die Ausgangsvorrichtung leitet während des gesamten Signalzyklus (360 °) und stellt eine reibungslose und kontinuierliche Verstärkung sicher.Dies verleiht hervorragende Linearität und geringe Verzerrung, was sie ideal für Soundsysteme mit hohem Fidelity macht.

Verstärker der Klasse A sind sehr ineffizient und verschwenden oft 70–80% der Stromversorgung als Wärme.Sie zeichnen kontinuierlich Strom, auch wenn kein Signal vorhanden ist, was zu einem hohen thermischen Ausgang führt.Wird in Studio -Monitoren, Vorverstärker und audiophilen Geräten verwendet, bei denen die Schallqualität mehr als den Energieverbrauch von Bedeutung ist.Nicht praktisch für tragbare oder hitzempfindliche Systeme aufgrund ihres Hochleistungsverbrauchs.

Klasse b

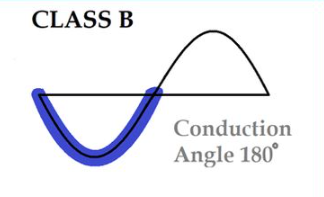

Abbildung 10. Klasse B

Verstärker der Klasse B verfolgen einen anderen Ansatz.Anstatt das gesamte Signal zu behandeln, verstärkt jedes Ausgangsgerät nur die Hälfte der Wellenform - einer verarbeitet die positive Hälfte, das andere das Negative.Transistoren schalten nur während ihrer jeweiligen Halbzyklen ein und verringern den Stromverlust erheblich.Die Effizienz kann bis zu 70%erreichen, was eine bemerkenswerte Verbesserung gegenüber der Klasse A ist. An dem Punkt, an dem das Signal Null -Volt überschreitet, wird keiner der Transistor kurz durchgeführt.Dies führt zu Crossover -Verzerrungen, die die Klangqualität beeinträchtigen können.Geeignet für Verbraucher -Audiosysteme und PA -Verstärker, bei denen Energieeinsparungen wichtig sind und geringfügige Verzerrungen akzeptabel sind.

Klasse AB

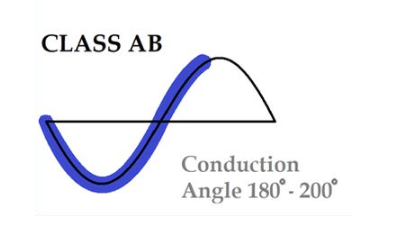

Abbildung 11. Klasse AB

Die Verstärker der Klasse AB kombinieren Elemente sowohl aus der Klasse A als auch von B, um eine mittlere Lösung zu bieten.Die Transistoren sind voreingenommen, sodass sie leicht über ihre halben Zyklen hinausgehen und die Lücke, in der Verzerrung auftreten würde, verringert.Bietet eine bessere Linearität als Klasse B und eine viel höhere Effizienz als Klasse A. Crossover -Verzerrung ist immer noch vorhanden, ist jedoch stark minimiert.In Home -Audio, Autoverstärkern und professionellen Klanggeräten häufig eingesetzt, bei denen ein Gleichgewicht zwischen Klangqualität und Stromeffizienz erforderlich ist.

Klasse c

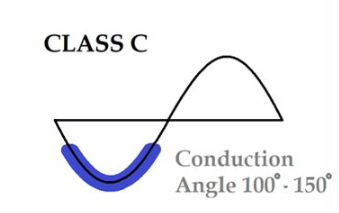

Abbildung 12. Klasse C.

Verstärker der Klasse C nehmen die Effizienz weiter, aber Opfersignaltreue.Das aktive Gerät leitet weniger als die Hälfte des Eingangszyklus.Diese partielle Leitung erzeugt eine schwere Signalverzerrung - das ist jedoch kein Problem, wenn Sie mit abgestimmten Schaltungen arbeiten, die die gewünschte Wellenform wiederherstellen.Die Effizienz übersteigt häufig 80%, was für HF -Systeme hervorragend ist.Perfekt für Funksender, RF-Booster und andere Hochfrequenzkommunikationsgeräte.Nicht geeignet für Audio- oder Vollstreckensignale aufgrund einer übermäßigen Verzerrung.

Klasse d

Verstärker der Klasse D arbeiten anders.Anstatt den Eingang linear zu verstärken, schalten sie die Ausgangsgeräte schnell ein und aus.Diese Impulse werden dann filtriert, um den analogen Ausgang zu rekonstruieren.Da die Transistoren entweder vollständig eingeschaltet oder vollständig ausgeschaltet sind, geht nur sehr wenig Energie als Wärme verloren.Effizienz kann 90% oder höher erreichen, was diese Verstärker ideal für kompakte und batteriebetriebene Systeme macht.Durch schnelles Schalten können elektromagnetische Interferenzen (EMI) erzeugt werden.Ausgangsfilter werden benötigt, um das Signal zu glätten und Hochfrequenzrauschen zu entfernen.Häufig in tragbaren Lautsprechern, Smartphones, Auto-Audio- und Leistungsempfindungssystemen, bei denen Energieeinsparungen eingesetzt werden.

Spezialklassen: F, S und R.

Einige Verstärkerentwürfe gehen über die typischen A -D -Klassifikationen hinaus, um fortschrittliche oder hochspezifische Zwecke zu dienen.

• Klasse f Verwendet eine harmonische Abstimmung, um Spannung und Stromwellenformen für eine größere Effizienz zu formen.Oft in HF -Sendern beobachtet, die mit präzisen Frequenzen arbeiten.

• Klasse s Funktioniert ähnlich wie die Klasse D, ist jedoch für digitale Hochfrequenzsignale optimiert.Gefunden in RF -Pulsübertragung und fortschrittlichen Schaltsystemen.

• Klasse r wurde entwickelt, um die Transistorspannung durch Verwendung von Resonanz -Energieübertragungsmethoden zu reduzieren.Angewendet in wissenschaftlichen Geräten oder pulsbetriebenen Systemen, die Haltbarkeit und Präzision erfordern.

Abschluss

Verstärker erhöhen viel mehr als nur die Signalstärke - sie werden für die Leistung und Effizienz der heutigen elektronischen Systeme verwendet.Wir haben uns die Hauptarten von Verstärkern angesehen und darauf konzentriert, wie sie Signale verstärken und auf verschiedene Frequenzen reagieren.Wir haben auch ihre besonderen Nutzungen und die Herausforderungen behandelt, denen sie gegenüberstehen.Das Verständnis dieser Unterschiede ist erforderlich, damit Sie mehr über die Technologie hinter unseren Geräten und Systemen erstellen, nutzen oder einfach mehr über die Technologie erfahren.Wenn die Technologie weiter voranschreitet, werden Verstärker weiterhin ein dominierender Bestandteil elektronischer Innovationen sein.Wenn Sie über Verstärker wissen, können Sie mit der Elektronik Schritt halten.

Häufig gestellte Fragen [FAQ]

1. Kann ein schwacher Verstärker Verzerrung verursachen?

Ja, ein schwacher Verstärker kann zu Verzerrungen führen.Wenn einem Verstärker die erforderliche Leistung fehlt, um die Lautsprecher effektiv zu treiben, kann er seine maximale Ausgangskapazität vorzeitig erreichen.Dieser Zustand, der als "Clipping" bezeichnet wird, führt zur oberen und unteren Unterseite der Audio -Wellenform, die abgeschnitten wird, was zu Verzerrungen führt.Praktisch bedeutet dies, dass Musik oder Klang hart klingen und keine Treue fehlt, insbesondere bei höheren Volumina, die bei dynamischen, hochgepackten Noten oder tiefen Bass-Klängen meist spürbar sein können.

2. Welche Verstärkerklasse hat die höchste Effizienz?

Verstärker der Klasse D haben die höchste Effizienz.Sie arbeiten, indem sie schnell die Ausgangsgeräte zwischen AUS und auf Zuständen wechseln, wodurch die Zeit in der Hochspannungszone mit hoher Stromversorgung aufgewendet wird, wodurch der Energieverlust verringert wird.Effizienz können 90%überschreiten, was bei tragbaren und batteriebetriebenen Anwendungen, bei denen Stromeinsparung verwendet wird, hauptsächlich vorteilhaft ist.In praktischer Hinsicht erzeugen sie weniger Wärme und können mehr Leistung bewältigen, was sie ideal für kompakte Systeme ohne schwere Kühllösungen macht.

3. Was ist der Hauptnachteil der Leistungsverstärker der Klasse A?

Der Hauptnachteil der Verstärker der Klasse A ist ihre geringe Effizienz.In einem Verstärker der Klasse A bleiben die Ausgangsgeräte aktiv und leiten Strom während des gesamten Wellenzyklus, auch wenn kein Eingangssignal vorhanden ist.Dieser konstante Stromverbrauch führt zu erheblicher Wärmeerzeugung und Energieverlust, wobei die Effizienz typischerweise etwa 20-30%.Dies bedeutet, dass ein Verstärker der Klasse A erhebliche Wärmemanagementsysteme benötigt und mehr Strom verbraucht, wodurch er weniger ideal für energieempfindliche Anwendungen ist.

4. Welche Verstärkerklasse wird meistens verwendet?

Die Verstärker der Klasse AB werden am häufigsten verwendet.Sie bieten einen Kompromiss zwischen der hohen Treue der Klasse A und der Effizienz der Klasse B. Klasse AB -Verstärker vermeiden die für die Verstärker der Klasse B typische Crossover -Verzerrung, indem sie den Transistor geringfügig verzerrt, an einem Punkt, an dem sie mehr als die Hälfte des Eingangssignals durchführen.Dies macht sie zu einer beliebten Wahl für Hi-Fi-Audiosysteme, Auto-Audioen und andere allgemeine Anwendungen, bei denen sowohl Klangqualität als auch Effizienz wichtig sind.

5. Welcher Verstärker hat die geringste Verzerrung?

Verstärker der Klasse A weisen die geringste Verzerrung auf.Sie werden in hochwertigen Audioanwendungen aufgrund ihrer Fähigkeit, eine kontinuierliche Ausgangsvorrichtung aufrechtzuerhalten, die Crossover-Verzerrung beseitigt, bevorzugt.Dies führt zu einer klareren und genaueren Schallwiedergabe.Während sie ineffizient sind und mehr Wärme erzeugen, machen die Soundqualitätsvorteile sie zu einer bevorzugten Wahl in Studios und audiophilen Setups, bei denen die Audio -Integrität dominiert.
