Leitfaden für Farbcodes und Verbindungen von AC -Kondensator

In HLK -Systemen sind Kondensatoren wichtige Teile, mit denen Kompressoren und Lüftermotoren reibungslos beginnen und laufen.Sie bieten während des Starts einen zusätzlichen Kraftschub, insbesondere wenn mehr Kraft erforderlich ist.Ein Schlüsselschritt während der Installation oder Reparatur von Kondensators ist die korrekte Identifizierung und Verbindung der Drähte mit den richtigen Klemmen.Gemeinsame Drahtfarben sind braun für den Lüfter, gelb für den Herm (Kompressor) und schwarz oder rot für das gemeinsame Terminal.Fehlvereide kann zu schwachem Abkühlen, Motorschäden oder Systemausfällen führen.In diesem Artikel werden die Farben und Verbindungen von Wechselstromkondensator verkabelt, bietet einfache Testtipps und teilt wichtige Sicherheitsschritte aus, die Sie wissen sollten, um das System ordnungsgemäß funktionieren zu lassen.

Katalog

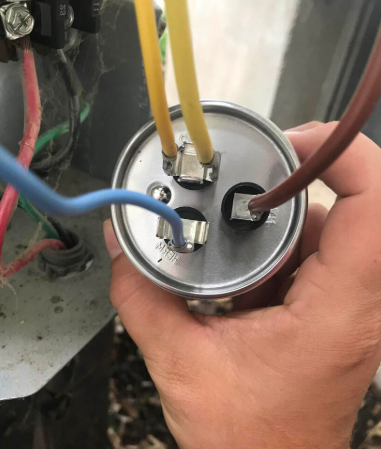

Verständnis von AC -Kondensatorverkabelungsfarben

Kondensatoren sind nützlich, um den Kompressor und die Lüftermotoren in einem Klimaanlage zu starten.Diese Motoren erfordern beim Start einen hohen Energieschub, den der Kondensator bietet.Ohne diesen Schub könnten sich die Motoren nicht einschalten, überhitzen oder vorzeitig geschlossen werden.Anzeichen dafür, dass ein Kondensator versagt, umfassen einen summenden Kompressor, ein Lüfter, der sich langsam oder überhaupt nicht dreht, oder eine häufige Aktivierung des Überlastschutzes des Systems.

Die meisten HVAC-Einheiten für Heim- und Leichter kommerzieller HLK verwenden einen doppelten Kondensator.Diese Komponente hat drei markierte Terminals: C (gemeinsam), Fan und Herm (für den Kompressor). Die Drähte folgen normalerweise diesem Farbmuster: Braun für den Ventilator, gelb oder rot für das gemeinsame Terminal und lila oder blau für den Kompressor.Drahtfarben sind jedoch nicht standardisiert. Überprüfen Sie daher immer das Schaltplan des Systems, bevor Sie Änderungen vornehmen.

Arten von Wechselstromkondensatoren

In einem Klimaanlage sind Kondensatoren keine einheitlichen Komponenten.Jedes wird für eine bestimmte Rolle im Motorbetrieb ausgewählt.Die beiden Primärtypen - Kondensatoren starten und Kondensatoren ausführen - erhalten sehr unterschiedliche Zwecke und zu verstehen, wie sie funktionieren, ist nützlich für die Diagnose oder Reparatur von HLK -Systemen.

Kondensator starten

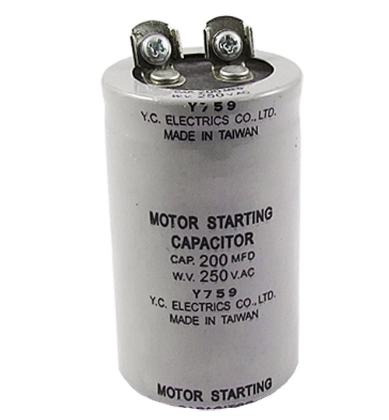

Abbildung 2. Kondensator starten

Ein Startkondensator liefert einen starken Energieschub, um einem Motor seinen anfänglichen Widerstand zu überwinden.Dieser Ruck ist besonders wichtig bei Kompressoren, bei denen der interne Druck eine bemerkenswerte Belastung beim Start erzeugen kann.Diese Kondensatoren haben eine hohe Kapazität, normalerweise zwischen 100 und 400 Mikrofaraden, und sie bleiben nur eine Sekunde oder weniger aktiv.Sobald der Motor etwa 70 bis 80 Prozent seiner normalen Geschwindigkeit erreicht, schneidet ein Relais- oder Zentrifugalschalter den Kondensator aus der Schaltung.Diese Ausschaltung kann als schwacher Klick zu hören sein, das Sie oft bemerken können.Wenn der Schalter ausfällt und der Kondensator zu lange in Verbindung bleibt, kann er überhitzen oder brechen.Zeichen wie ein geschwollenes Gehäuse oder undichte Flüssigkeit sind während der Inspektion häufige rote Fahnen.

Kondensator laufen

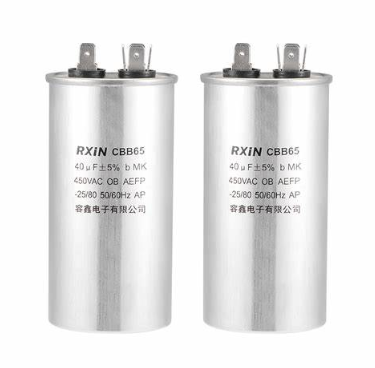

Abbildung 3. Laufkondensator

Ein Laufkondensator ist für die kontinuierliche Verwendung gebaut.Es bleibt so lange mit Strom versorgt, solange der Motor läuft, was den elektrischen Strom ausgleichen und das Drehmoment ruhig hält.Mit niedrigeren Kapazitätswerten - Typen zwischen 5 und 80 Mikrofarads -, unterstützt es den Effizienz des Motors, insbesondere während langer Kühlzyklen oder beim Betrieb bei hohen Temperaturen.Wenn diese Art von Kondensator zu scheitern beginnt, umfassen die Symptome häufig ein verzögertes Startup des Lüfters, ein ungewöhnliches Summen oder eine erhöhte motorische Temperatur.Links deaktiviert können diese Probleme die Systemleistung verringern und zu einem frühen Komponentenversagen führen.

Zweigeführte Kondensatoren

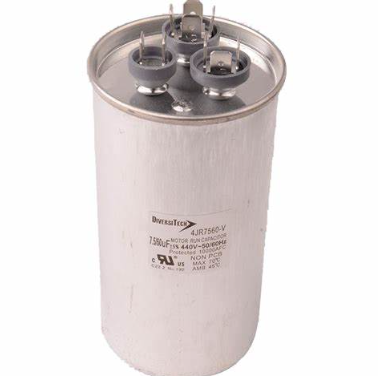

Abbildung 4. Dual-Run-Kondensatoren

Um die Verkabelung zu optimieren und Platz zu sparen, verwenden viele Systeme nun Dual-Lun-Kondensatoren.Diese kompakten Einheiten beherbergen zwei Kondensatoren in einer einzelnen Metallschale - einen, der den Lüftermotor serviert, der andere den Kompressor.Sie haben ein gemeinsames Terminal und haben drei markierte Verbindungen: C (gemeinsam), Fan und Herm (kurz für „Hermetic Compressor“).Verkabelung diese müssen präzise sein.Normalerweise geht der braune Draht zum Lüfter, blau oder lila zu Herm und gelb oder rot zu gemeinsam - aber Farbcodes können variieren.Ein einfacher Verdrahtungsfehler kann hier zu verwirrendem Systemverhalten führen, wie zum Beispiel der Lüfter, während sich der Kompressor fernhält.

Codes der Verdrahtungsfarbe der Klimaanlage der Klimaanlage

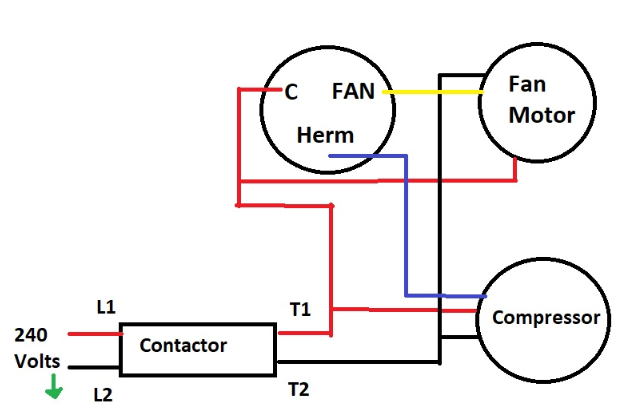

Abbildung 5. AC -Kondensatorkabel -Farbcodes

Die korrekte Verkabelung eines Kondensators ist einer der wichtigsten Schritte in einem HLK -Dienst oder einer Installation.Wenn dies rechts gemacht wird, wird sichergestellt, dass sowohl der Kompressor als auch der Lüftermotor die richtige Spannung und Phasenverschiebung erhalten, um effizient zu starten und zu laufen.Wenn dies falsch gemacht wird, kann dies zu einer schlechten Leistung, einem Komponentenversagen oder sogar zu Systemschäden führen.Während farbcodierte Drähte eine schnelle visuelle Anleitung bieten, kann es riskant sein, sie ohne Überprüfung auf sie zu verlassen, insbesondere in älteren Systemen oder solchen, die zuvor repariert wurden.

In HVAC -Systemen für Wohn- und leichte kommerzielle HLK -Systeme gibt es einige allgemeine Verkabelungsmuster:

• Braune Kabel Normalerweise eine Verbindung zum Lüfterterminal anschließen und zum Lüftermotor führen.

• Gelbe Drähte Gehen Sie normalerweise zum Herm -Terminal und senden Sie den Kompressor mit Strom.

• Schwarze oder rote Drähte (manchmal gelb) sind im Allgemeinen mit dem C -Terminal verbunden oder gemeinsam, was sich wieder mit der Stromquelle verbindet und beide Motoren dient.

Diese Muster können sich je nach Hersteller oder Serviceverlauf ändern.Deshalb können Sie niemals annehmen, dass Farbe gleich ist.Stattdessen verfolgen sie jeden Draht zurück zu seiner Quelle, bestätigen seine Rolle und überprüfen Sie das Schaltplan des Geräts, das normalerweise innerhalb des Servicebereichs zu finden ist.Dieser zusätzliche Schritt vermeidet das Rätselraten und senkt später bei der Fehlerbehebung.

Wechselstrom -Kondensator -Drahtfarben

In einem HLK -System hat jeder an einen Kondensator angeschlossene Kabel einen klaren Job.Diese Drähte sind nicht nur aus Gründen der Bequemlichkeit farbencodiert-sie folgen einem strukturierten Layout, das die Stromversorgung an den Lüftermotor, den Kompressor und den gemeinsam genutzten Rückweg leitet, mit dem beide synchronisiert werden können.Wenn Sie verstehen, was jede Farbe tut, können Sie falsch verdrahtet und schnell Probleme während der Serviceanrufe identifizieren.

Brauner Draht

Der braune Draht verbindet typischerweise an dem Lüfterterminal eines doppelten Kondensators.Seine Aufgabe ist es, eine phasenverschobene Spannung an den Outdoor-Lüftermotor zu senden, um eine stetige Drehung über die Kondensatorspule aufrechtzuerhalten.Wenn dieser Draht nicht richtig sitzt - oder der Lüfterabschnitt des Kondensators fehlschlägt -, zeigen sich die Symptome schnell: Der Lüfter kann zögern, sich ungleichmäßig drehen oder sich überhaupt nicht bewegen.Auf dem Feld ist ein summbrischer Lüftermotor, der nicht dreht, ein häufiges Zeichen dafür, dass der braune Draht nicht liefert, was er sollte.Möglicherweise bemerken Sie, dass sich das Fan, das sich vor abgeschrägten Anstrengungen erwärmt, die Wärme aufgewärmt, obwohl sich die Klingen nicht drehen.Bei der Installation eines neuen Kondensators wird darauf geachtet, zu bestätigen, dass der braune Draht direkt zum Lüfter und nicht zum Kompressor läuft und dass sein Terminal vollständig sitzt, um zu verhindern, dass eine Vibration später lockert.

Gelber Draht

Der gelbe Draht wird normalerweise mit dem Herm -Klemme verbunden, der die Startwicklung des Kompressors füttert.Dies ist die Linie, die einen Ausbruch gespeicherter Energie liefert, um den Kompressor in Bewegung zu bringen.Wenn die Verbindung hier locker, korrodiert oder falsch ausgearbeitet ist, kann das System warme Luft blasen oder nicht vollständig abkühlen.Ein übliches Feldszenario ist ein System, in dem das Innengebläse gut läuft, aber es gibt keine Kühlung.In diesem Fall können Sie häufig die Spannung am Kondensator testen und die Kapazität am Herm -Terminal überprüfen.Wenn der gelbe Draht kaum hängt oder oxidiert ist, kann der Kompressor während des Starts hoher Strom zeichnen, aber nicht drehen, was als verschlossener Rotorzustand bezeichnet wird.Dies kann in interner Wärmeansammlungen führen und die Kompressorwicklungen beschädigen, wenn sie nicht kontrolliert werden.

Schwarzer oder roter Draht

Der übliche Draht, am häufigsten schwarz, manchmal rot oder sogar gelb, je nach Einheit, verbindet sich mit dem C -Anschluss am Kondensator.Dieser Draht erstellt den Rückweg sowohl für den Kompressor- als auch für den Lüfterschaltungen, indem der Kondensator mit der Stromversorgung des Systems normalerweise über den Schütze verknüpft wird.Da es beide Schaltungen dient, ist der gemeinsame Draht eine der riskantesten Verbindungen.Wenn Sie dies falsch verstehen, können schwerwiegende Probleme führen - Schaltkreise, geblasene Sicherungen oder im schlimmsten Fall Schäden an der Kontrollplatine oder Motorwicklungen.Beim Austausch eines Kondensator

AC Dual -Kondensatorverkabelung

Dual-Lun-Kondensatoren sind in den heutigen HLK-Systemen häufig, da sie das Design durch Kombination von zwei Funktionen-Fan und Compressor-in eine kompakte Einheit optimieren.Dies reduziert sowohl die Anzahl der Komponenten als auch die Menge der Verkabelung innerhalb des Kontrollfelds.Während dieses Setup das Layout vereinfacht und Platz spart, erfordert es eine sorgfältige Verkabelung.Ein einzelner Fehler kann zu Kompressorsperrungen führen, einen Lüfter, der nicht startet, oder Schäden Sie sowohl den Kondensator als auch die Motoren.

Auf einem typischen Dual -Kondensator finden Sie drei Tanks.Jeder wird für eine bestimmte Rolle in der Schaltung gekennzeichnet:

• C (gemeinsam): Der zentrale Rückweg für beide Motorwicklungen.

• LÜFTER: Liefert dem Outdoor -Lüftermotor Strom.

• Herm: Verbunden Sie die Startwicklung des Kompressors.

Kabelübersicht in einem Standard -Setup

• Schwarzdraht - Gemeinsames Anschluss (c) - Der schwarze Draht verbindet normalerweise das C -Anschluss des Kondensators mit dem AC -Schütze oder der Stromversorgung.Dieser Draht schließt die Schaltung sowohl für die Lüfter- als auch für den Kompressorschaltungen.Es ist oft die erste Verbindung, die Sie überprüfen.Wenn dieser Kabel am falschen Terminal platziert wird oder fehlt, kann das gesamte System elektrisch geöffnet bleiben, weder der Motor.

• Brauner Draht - Lüfterterminal (Lüfter) - Dieser Draht verbindet das Lüfterterminal mit dem Lüftermotor.Es trägt eine phasenverschobene Spannung, wodurch sich die Lüfterblätter stetig drehen.Wenn diese Verbindung locker oder falsch ausgestattet ist, kann der Fan einfach ohne Drehen summen.Im Feld zeigt ein warmer Motorgehäuse ohne Klingenbewegung häufig auf einen fehlgeschlagenen Lüfterkreis.Während der Installation können Sie sicherstellen, dass die braunen Drahtrouten direkt zum Lüftermotor und nicht zum Kompressor.

• Gelber Draht - Kompressorterminal (HERM) - Der gelbe Draht verbindet sich mit dem Herm -Terminal und verläuft zur Startwicklung des Kompressors.Wenn diese Verbindung fehlschlägt - entweder durch Korrosion, eine lockere Passform oder eine falsche Platzierung - kann der Kompressor versuchen zu starten, aber scheitern.Sie hören häufig wiederholtes Klicken vom Schütze oder spüren, wie das Gerät vibriert, während der Kompressor den verschlossenen Rotorstrom zieht.Dies ist eine rote Fahne, die zu Überhitzung und Breaker -Reisen führen kann, wenn sie nicht korrigiert werden.

• Red Draht - Optionaler Versorgung oder Jumper - Einige Systeme umfassen einen roten Kabel, der als Hochspannungsfutter oder Jumper zwischen dem L1-Terminal des Schützs und einem anderen Teil der Steuerkreislauf fungiert.Wenn diese Kabel falsch weitergeleitet wird, kann sie die vollständige Leitungsspannung an den falschen Teil des Systems senden und schwerwiegende Schäden riskieren.Sie können diesen Draht vorsichtig behandeln und seinen Zweck im Schaltplan vor dem Anschließen immer überprüfen.

Testen Sie einen AC -Kondensator richtig

Das Testen eines AC -Kondensators ist ein zentraler Bestandteil der HLK -Diagnostik und der Routinewartung.Da diese Komponenten sowohl den Kompressor- als auch den Lüftermotor direkt beeinflussen, kann auch ein geringfügiger Verschlechterung zu Start -up -Ausfällen, Überhitzung oder inkonsistenter Kühlung führen.Bei genauen Tests geht es jedoch nicht nur darum, Zahlen zu lesen, sondern um Methode, Sicherheit und Erfahrung.

Schritt 1: Schalten Sie nach unten und überprüfen Sie sie

Beginnen Sie mit der Ausschalten der Stromversorgung im Freien oder bei der Outdoor -Trennung oder beim Hauptbrecher.Verlassen Sie sich nicht allein auf den Schalter - verwenden Sie ein Multimeter, um die Spannung über die Leitungs- und Lastklemmen des Schützs zu überprüfen.Eine gute Angewohnheit ist es, sowohl Line-to-Line als auch Line-to-Ground-Line-to-Line-zu-Boden-Leitung zu überprüfen, insbesondere auf Systemen, die möglicherweise über mehrere Zonen oder nicht ordnungsgemäß verdrahtete Panels zurückgefertigt sind.

Schritt 2: Entladen Sie den Kondensator sicher

Selbst nachdem die Kraft ausgeschaltet ist, kann der Kondensator genügend Anklage aufbewahren, um einen schmerzhaften und gefährlichen Schock zu liefern.Der sicherste Weg zur Entlassung ist, indem Sie einen 5-Watt-Widerstand von 20.000 Ohm mit isolierten Leitungen an den Klemmen anschließen.Wenn dies nicht verfügbar ist, können Sie einen isolierten Schraubendreher verwenden, jedoch nur mit vollem PSA.Sie können einen Schritt weiter gehen, indem Sie eine Hand hinter ihren Rücken legen und auf einer Gummi -Matte stehen, um das Risiko zu begrenzen, einen Weg zum Boden zu schaffen.

Schritt 3: Überprüfen Sie vor dem Testen

Schauen Sie sich den Kondensator gut an, bevor Sie Werkzeuge anschließen.Überprüfen Sie, ob Sie an der Spitze, Ölflecken an der Basis oder Anzeichen von Wärmeschäden um die Spatenklemmen sind.Wenn Sie eine davon sehen, ist der Kondensator wahrscheinlich beeinträchtigt und sollte ersetzt werden, auch wenn er in Reichweite testet.Diese Art von Schaden bedeutet, dass ein Versagen bereits im Gange ist.

Schritt 4: Richten Sie den Multimeter ein

Schalten Sie Ihren Multimeter in den Kapazitätsmodus (normalerweise µF markiert).Wenn Ihr Messgerät dies nicht unterstützt, können Sie mit dem Widerstandsmodus offene oder kurze Schaltkreise überprüfen. Sie werden jedoch nicht angegeben, wie weit die Komponente von ihrem Nennwert abgetan wurde.

Schritt 5: Nehmen Sie die Messwerte

Dual-Lun-Kondensatoren haben drei Terminals-C (gemeinsam), Fan und Herm.Stellen Sie zum Testen eine Sonde auf C und die andere auf Lüfter, um die Lüfterseite zu überprüfen.Bewegen Sie dann die zweite Sonde vom Lüfter nach Herm, um die Kompressorseite zu testen.Halten Sie jede Sonde fest an Ort und Stelle.Einige Meter dauern einige Sekunden, um eine genaue Lektüre zu stabilisieren und anzuzeigen.

Schritt 6: Vergleich zu Bewertungen und entscheiden Sie sich

Jeder Kondensator hat eine markierte Bewertung - etwas wie 45/5 µF - mit einem Toleranzbereich (normalerweise ± 6% oder ± 10%).Das heißt, für einen 45/5 -Kondensator wären akzeptable Lesungen:

• Kompressor (C bis Herm): Zwischen 40,5 und 49,5 µf

• Fan (C an Fan): Zwischen 4,5 und 5,5 µf

Wenn der beiden Wert außerhalb dieses Bereichs fällt, insbesondere unter 90% der Nennspezifikation, ist es Zeit für einen Ersatz.Selbst wenn das System noch läuft, können Sie häufig schwache Kondensatoren an Ort und Stelle ersetzen.Dies vermeidet Rückrufe und verhindert unerwartete Ausfälle bei hohen Bedingungen, wie heiße Sommernachmittage, wenn Systeme ununterbrochen laufen.Nach dem Testen kennzeichnen Sie die Drähte klar, bevor Sie den Kondensator wieder anschließen oder ersetzen.Doppelüberprüfende Terminalmarkierungen-insbesondere bei älteren Einheiten, in denen der Druck verblasst ist.Dieser einfache Schritt kann viel Zeit sparen, wenn später Probleme angezeigt werden.

Häufige AC -Kondensatorversagen

AC -Kondensatoren nehmen viel Missbrauch.Zwischen hohen Start -up -Strömen, konstanter elektrischer Belastung und schwankenden Temperaturen ist es keine Überraschung, dass sie sich schließlich abnutzen.Zu wissen, wie diese Fehler auftreten - und die frühen Anzeichen auf dem Feld zu erkennen - können dazu beitragen, größere Probleme wie den Kompressorschäden oder das gesamte System zum Herunterfahren des Systems zu verhindern.

Verdrahtungsfehler während des Austauschs

Eine der häufigsten Ursachen für vorzeitige Ausfälle ist eine falsche Verkabelung, insbesondere bei der Installation eines doppelten Kondensators.Diese Fehler treten normalerweise auf, wenn Sie sich zu stark auf die Drahtfarbe verlassen, anstatt jeden zu verfolgen oder den Schema zu überprüfen.Bei Serviceanrufen zeigen sich die Symptome schnell.Der Kompressor kann sich weigern, zu starten, der Lüfter kann unregelmäßig ausgeführt werden, oder beide Motoren können falsch mit Energie versorgt werden.Sie können Fotos machen, bevor Sie Kabel trennen, jedes Lead beschriften und alles mit dem Diagramm vergleichen.Wenn Probleme auftreten, weisen kleine Hinweise wie ein summendes Kompressor oder ein Lüfter, der sich langsam dreht, oft auf verdrahtete Verbindungen zurück.

Überhitzung durch hohe Last oder schlechter Luftstrom

Kondensatoren reagieren auf Wärme.Übermäßige Umgebungstemperaturen, mangelnde Belüftung oder direkte Exposition gegenüber Kompressorwärme können dazu führen, dass die internen Komponenten abbauen.Überhitzung tritt auch auf, wenn ein fehlender Motor mehr Strom zieht, als der Kondensator für die Handlung ausgelegt ist.Auf dem Gebiet benötigen Sie keine ausgefallene Ausrüstung, um das Problem zu erkennen - nur berühren Sie sich.Wenn sich das Kondensatorgehäuse nach kurzer Zeit ungewöhnlich heiß anfühlt, ist etwas aus.Sie können thermische Bilder oder Infrarotpistolen tragen, um die Oberflächentemperaturen zu überprüfen, insbesondere in engen Räumen, in denen der Luftstrom begrenzt ist.

Geschwollene oder prall gefüllte Kanister

Ein gewölbter oder erhöhter Top eines Kondensators bedeutet normalerweise, dass er bereits fehlgeschlagen ist oder kurz davor ist.Dies geschieht, wenn interne dielektrische Materialien das Gas abbauen und freisetzen, wodurch Druck erzeugt wird, der das Metallgehäuse nach außen drückt.Schließlich kann die eingebaute Druckentlastung packen.Sie können dies oft ohne Werkzeuge erkennen.Eine visuelle Inspektion, die ein geschwollenes Top zeigt, reicht aus, um einen sofortigen Austausch zu rechtfertigen, unabhängig davon, ob der Kondensator noch einen elektrischen Test besteht.Zu lange Risiken warten, um den Kompressor oder den Lüftermotor zu beschädigen.

Undichte dielektrische Flüssigkeit

Einige Kondensatoren-insbesondere ältere oder ölgefüllte-lehnen sich auf, wenn ihre inneren Dichtungen zusammenbrechen.Die Flüssigkeit kann wie ein brauner oder dunkler Rückstand um die Basis oder auf der Montagehalterung aussehen.Vibration, chemische Alterung und Wärme sind normalerweise die Schuldigen.Sie können die nahe gelegenen Verkabelung und Metalloberflächen auf Anzeichen von Korrosion oder Wärmeschäden inspizieren.Ein undichte Kondensator kann immer noch vorübergehend arbeiten, aber es hat seine interne Isolierung verloren und wird wahrscheinlich unter Last versagen.

Kapazität fallen im Laufe der Zeit

Auch wenn ein Kondensator außen gut aussieht, kann er seine Fähigkeit verlieren, Energie zu halten und zu liefern.Wenn der interne Film schwächt, sinkt die tatsächliche Kapazität.Dies erschwert es für Motoren, die Menge an Strom, die sie während des Starts ziehen, zu starten und zu erhöhen.Zu den subtilen Feldschildern gehören ein Lüfter, der einen Druck benötigt, um loszulegen, oder einen Kompressor, der mehrere Versuche unternimmt, vor dem Verschließen zu beginnen.Sie können Multimeter im Kapazitätsmodus verwenden, um die Werte und Klemmungsmessgeräte zu überprüfen, um während des Starts auf einen hohen Einschaltstrom zu achten.Wenn die Lesung mehr als 10% unter der auf dem Etikett gedruckten Bewertung liegt, gilt der Kondensator als unzuverlässig, und die meisten Profis warten nicht darauf, dass es scheitert, bevor er sie ersetzt.

Sicherheitsgrenze für den Kondensator

Kondensatoren mögen wie einfache Komponenten aussehen, aber sie können eine gefährliche Anklage lange nach dem Ausschalten der Stromversorgung halten.Eine überraschende Entladung-insbesondere von einem doppelten Kondensator-kann zu schweren Verletzungen oder Schäden an Werkzeugen führen, wenn sie nicht korrekt behandelt werden.Egal, ob Sie einen fehlgeschlagenen Teil austauschen oder nur einen testen, es gibt keinen Platz für Abkürzungen, wenn es um Sicherheit geht.

Schritt 1: Strom ausschalten

Beginnen Sie zunächst die Leistung an der Outdoor -Trenn- oder Brecherplatte aus.Vertrauen Sie niemals dem Thermostat- oder Schützposition, um Ihnen mitzuteilen, dass ein System sicher ist - diese kann irreführend sein.Ziehen Sie Ihr Multimeter aus und testen Sie die Spannung über die Schützen an den Schützen, sowohl für die Lastung als auch die Leitung zu Masse.Überprüfen Sie auch die Kondensatorterminals.Einige Systeme können Strom durch gemeinsame Schaltkreise oder Multi-Zonen-Panels zurückführen. Überprüfen Sie daher immer, dass Sie an einem toten System arbeiten.

Schritt 2: Stellen Sie sicher, dass der Kondensator entlassen wird

Auch wenn der Schütze Null liest, hält der Kondensator möglicherweise immer noch Energie.Eine schnelle Spannungsprüfung zwischen den Klemmen wird es Ihnen mitteilen.Alles über 1 oder 2 Volt ist genügend Grund, um davon auszugehen, dass es noch belastet ist.Raten Sie nicht - testen Sie.

Schritt 3: Entladen Sie den Kondensator sicher

Der beste Weg, um einen Kondensator zu entladen, besteht darin, einen 5-Watt-Widerstand von 20.000 Ohm mit isolierten Leitungen zu verwenden.Platzieren Sie die Leitungen über die Terminals-erstmals von C zu Lüfter, dann C bis Herm, wenn es sich um eine doppelte Einheit handelt.Diese Methode blutet die Energie langsam aus und vermeidet interne Schäden oder elektrische Lichtbogen.Wenn Sie keinen Widerstand zur Verfügung haben, besteht eine zweite Option darin, einen Schraubendreher mit einem isolierten Griff zu verwenden.Wenn Sie diese Methode verwenden, sollten Sie das Werkzeug mit einer Hand mit Vorsicht bewegen, um zu vermeiden, dass eine Schaltung über Ihren Körper gebildet wird.Halten Sie Ihre andere Hand vom System fern und stehen Sie auf einer Gummimatte oder einem trockenen Holz.Berühren Sie die Terminals sorgfältig.Sie können einen Schnappschuss hören oder einen Funken sehen.Das ist normal, aber immer noch ein Zeichen gespeicherter Energie.

Schritt 4: Verwenden Sie PSA und respektieren Sie das Risiko

Tragen Sie immer isolierte Handschuhe und Sicherheitsbrillen.Auch nach einer ordnungsgemäßen Entladung können plötzliche Bögen auftreten, wenn ein Terminal versehentlich überbrückt wird.Entfernen Sie Schmuck, rollen Sie die Ärmel hoch und vermeiden Sie es, Ihren Körper gegen das Gerät zu lehnen.Diese Gewohnheiten verringern Ihre Exposition, wenn etwas schief geht.

Schritt 5: Klemmen sorgfältig behandeln

Selbst wenn Sie zuversichtlich sind, dass der Kondensator entlassen wird, berühren Sie die Terminals nicht direkt.Halten Sie diese Gewohnheit konsistent - sie baut Muskelgedächtnis auf und hält Sie sicherer, wenn Sie es eilig haben.Verwenden Sie die isolierte Nadelzange, um Spatenklemmen zu trennen oder zu verbinden, und stellen Sie sicher, dass Ihre Hände freiliegendes Metall sind.

Smart -Kabel -Tipps für HLK -Kondensatorinstallationen

Bei der Verkabelung eines Kondensators geht es nicht nur darum, das System zum Laufen zu bringen, sondern sicherzustellen, dass es unter Last zuverlässig bleibt, sicher läuft und versteckte Probleme vermeidet, die Rückrufe verursachen.Die kleinsten Fehler bei der Platzierung von Draht, der Anschlussanpassung oder der Überprüfung können zu kurzem Radfahren, Motorausfall oder intermittierenden Fehlern führen, die später schwer zu diagnostizieren sind.Diese Tipps werden direkt aus der Feldfahrung gezogen und sollen Ihnen helfen, mit Zuversicht und Konsistenz zu schreiben.

Etikett zuerst, zweitens trennen

Nehmen Sie sich vor dem Entfernen von Drähten von einem alten Kondensator einige Momente, um sie zu beschriften.Es spielt keine Rolle, wie Standard das Setup aussieht.Verwenden Sie Zahlen-Tags, farbiges Klebeband oder schreiben Sie direkt auf die Isolierung mit einem Feinspitzenmarker.Das Aufnehmen eines Fotos des aktuellen Setups zahlt sich ebenfalls aus, insbesondere wenn es in engen Räumen oder bei schlechten Lichtverhältnissen arbeitet, wo die Markierungen eines Ersatzkondensators schwer zu lesen sind.

Verwenden Sie immer das Schaltplan

Verlassen Sie sich niemals alleine auf Farbe.Auch innerhalb derselben Marke können sich die Verdrahtungslayouts zwischen den Modellen ändern.Finden Sie das Schema des Geräts - normalerweise auf der Innenseite - und vergleichen Sie es mit dem, was Sie im Gerät sehen.Doppelüberprüfung, wo jeder Draht auf Funktion basiert: Lüfter, Herm (Kompressor) und C (gemeinsam).Eine einzelne falsche Verbindung eines doppelten Kondensators kann stillschweigend verhindern, dass ein Motor anfängt, ohne irgendetwas zu stolpern, was zu einer stundenlangen Fehlerbehebung mit der Fehlerbehebung führt.

Bestätigen Sie, dass die Macht wirklich ausgeschaltet ist

Nachdem Sie die Stromversorgung am Breaker abgeschaltet haben oder sich trennen, nehmen Sie Ihren Multimeter und bestätigen Sie die Nullspannung sowohl am Schütz- als auch am Kondensatorterminals.Überprüfen Sie zwischen Linie und Last und zwischen jedem Klemmen und Masse.Systeme können manchmal Strom zurückzuführen, insbesondere wenn sie Teil von Multi-Zone-Setups oder nicht ordnungsgemäß verkabelt sind.Wenn Sie diesen Schritt überspringen, besteht eine gefährliche Überraschung.

Entladen Sie den Kondensator richtig

Selbst wenn die Spannung Null liest, kann der Kondensator eine Ladung halten.Der beste Weg, um es zu entlasten, ist ein Widerstandswerkzeug-typischerweise ein 20.000-Ohm-5-Watt-Widerstand mit isolierten Leitungen.Wenn Sie keinen haben, können Sie einen Schraubendreher mit einem isolierten Griff verwenden, aber volle Sicherheitsvorkehrungen treffen.Stellen Sie sich auf einer Gummimatte oder einer trockenen Holzoberfläche, verwenden Sie nur eine Hand und erwarten Sie einen sichtbaren Funken oder einen hörbaren Riss.Diese Energie, die Sie nicht durch Ihren Körper oder Ihre Werkzeuge gehen möchten.

Überprüfen Sie die Drahtmessgeräte und die Anschlussanpassung

Stellen Sie sicher, dass das Drahtmessgerät in die aktuelle Nachfrage passt - die meisten Systeme verwenden je nach Motorgröße 14 oder 12 AWG.Überprüfen Sie auch die Spatenverbinder.Lose, korrodierte oder übergroße Terminals sind eine häufige Quelle für Lichtbogen- und Wärmeschäden.Wenn sich ein Terminal zu locker anfühlt, wenn Sie ihn auf den Kondensatorpfosten schieben, ersetzen Sie es entweder oder krimpieren Sie ihn leicht für eine engere Passform.Setzen Sie jede Verbindung vollständig ein;Halbverkürzte Anschlüsse verursachen im Laufe der Zeit häufig zeitweilige Verwerfungen oder Verbrennungsmarken.

Testen Sie den Kondensator vor und nachher

Testen Sie vor der Installation eines neuen Kondensators ihn mit einem Multimeter im Kapazitätsmodus.Versandschaden und Fabrikfehler treten auf.Testen Sie nach der Installation und Kabel erneut an den Terminals, um zu bestätigen, dass die richtigen Drähte angeschlossen sind und während der Installation nichts gebogen oder gebrochen wurde.Dieser zweite Scheck fängt gemeinsame Fehler wie Tauschfächer und Herm -Verbindungen oder ein Spatenschütteln ein, ohne es zu bemerken.

Abschluss

Bei der Verkabelung eines AC -Kondensators geht es nicht nur darum, Drähte zu verbinden, sondern es geht darum, zu wissen, wie der Kondensator funktioniert, die richtigen Drahtfarben verwendet, sorgfältig testen und während des Auftrags sicher bleiben.Da verschiedene Marken und ältere Systeme unterschiedliche oder verblasste Farben verwenden können, ist es immer am besten, das Schaltplan mit der Schaltplatte zu überprüfen.Sie können oft Kabel beschriften, Klemmen reinigen und sicherstellen, dass alles fest passt.Wenn Sie die Verkabelung richtig machen, schützt das Wechselstromsystem und schützt die Person, die die Arbeit schützt.Wenn Sie diesen Best Practices folgen, können Sie Fehler vermeiden und sicherstellen, dass die Wechselstromeinheit unter allen Bedingungen sicher und zuverlässig ausgeführt wird.

Häufig gestellte Fragen [FAQ]

1. Welche Farbdrähte gehen wo auf einen AC -Kondensator?

Typischerweise ist C (häufig) gelb oder rot, der Lüfter ist braun, Herm (Kompressor) ist blau oder lila.Bestätigen Sie immer, indem Sie Kabel verfolgen oder ein Diagramm überprüfen - nicht allein auf Farbe angewiesen.

2. Können Sie einen 3 μF -Kondensator durch einen 5 -UF -Kondensator ersetzen?

Nein. Mit einem höheren µF kann der Motor beschädigt werden.Stimmen Sie immer mit dem exakten µF überein oder verwenden Sie nur einen innerhalb von ± 6–10%, wenn sie genehmigt werden.

3. Woher weiß ich, welchen AC -Kondensator ich brauche?

Überprüfen Sie das Etikett auf dem alten Kondensator auf µF, Spannung (370 V/440 V) und Typ (einzeln oder zwei).Wenn nicht lesbar, überprüfen Sie das Motorschild oder den Test mit einem Multimeter.

4. Ist es wichtig, wo die Kabel auf einen Kondensator gehen?

Ja.Drähte müssen zu den richtigen Klemmen gehen: Fan zum Lüfter, Herm zum Kompressor, C an gemeinsam.Falsche Verbindungen können das System beschädigen.

5. Wie berechnet man den Kondensator -Farbcode?

In HLK listen die Kondensatoren die Werte direkt (µf, v).Farbcodes sind nur für kleine Elektronik.Beispiel: "104" = 100.000 PF = 0,1 µf.Lesen Sie einfach das Etikett für AC -Arbeit.
