Die Ladezeit eines Kondensators ist die Zeit, die ein Kondensator benötigt, um sich auf die von einer Schaltung bereitgestellte Spannung aufzuladen. In einer grundlegenden RC-Schaltung sendet eine Gleichstromquelle, wie eine Batterie oder ein Netzteil, Strom durch einen Widerstand in den Kondensator. Während dies geschieht, baut sich elektrische Ladung auf den Kondensatorplatten auf und die Spannung des Kondensators steigt.

Der Ladevorgang ist nicht sofort. Zu Beginn ist die Spannung des Kondensators niedrig, sodass der Ladestrom hoch ist. Wenn die Spannung des Kondensators steigt, wird der Unterschied zwischen der Versorgungsspannung und der Spannung des Kondensators kleiner. Dies führt dazu, dass der Strom allmählich abnimmt, was eine exponentielle Ladekurve erzeugt.
Theoretisch erreicht ein Kondensator niemals genau 100% der Versorgungsspannung. Stattdessen nähert er sich im Laufe der Zeit der Endspannung. In der praktischen Schaltungsentwicklung wird ein Kondensator normalerweise nach etwa fünf Zeitkonstanten als vollständig geladen betrachtet, wenn er ungefähr 99,3% der Versorgungsspannung erreicht.
Die Ladezeit hängt hauptsächlich von Widerstand und Kapazität ab. Ein höherer Widerstand verlangsamt den Stromfluss, während eine größere Kapazität mehr Ladungsspeicherung erfordert. Zusammen bestimmen diese beiden Werte, wie schnell oder langsam der Kondensator sich auflädt.

Die Zeitkonstante, geschrieben als τ, zeigt, wie schnell sich ein Kondensator in einer RC-Schaltung auflädt oder entlädt. Sie wird mit folgender Formel berechnet:
τ = RC
wobei:
• τ = Zeitkonstante in Sekunden
• R = Widerstand in Ohm
• C = Kapazität in Farad

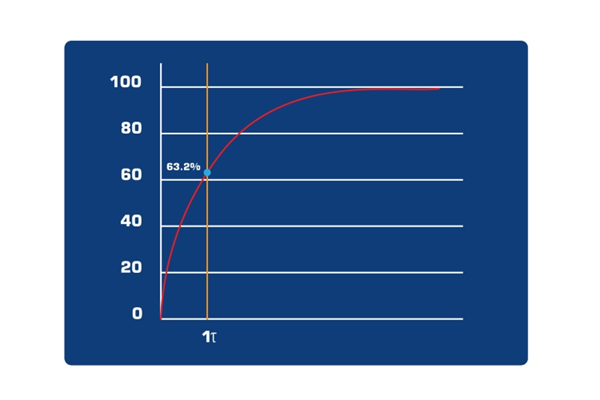

Während der Ladung bedeutet eine Zeitkonstante, dass der Kondensator etwa 63,2% seiner Endspannung erreicht hat. Nach jeder zusätzlichen Zeitkonstante nähert sich der Kondensator der Versorgungsspannung, aber die Steigerungsrate wird langsamer.
| Zeit Verstrichene Zeit |
Ungefähres Ladelevel |
| 1τ |
63,2% |
| 2τ |
86,5% |
| 3τ |
95,0% |
| 4τ |
98,2% |
| 5τ |
99,3% |
Das ist der Grund, warum fünf Zeitkonstanten häufig als praktische Schätzung für eine vollständige Ladung verwendet werden. Es bedeutet nicht, dass der Kondensator mathematisch 100% geladen ist, sondern dass er für die meisten realen elektronischen Schaltungen nahe genug ist.
Die Spannung über einem ladenden Kondensator kann mithilfe der exponentiellen Ladegleichung berechnet werden:
VC = VS(1 – e−t/RC)
wobei:
• VC = Kondensatorspannung zu einem Zeitpunkt t
• VS = Versorgungsspannung
• R = Widerstand
• C = Kapazität
• t = Ladezeit
Für schnelle praktische Schätzungen verwenden viele Schaltungsdesigner:
t ≈ 5RC
Diese Formel schätzt die Zeit, die benötigt wird, damit der Kondensator etwa 99,3% der Versorgungsspannung erreicht. Sie ist nützlich für Zeitkreise, RC-Filter, Verzögerungsschaltungen und Impulsformungsnetzwerke, bei denen eine nahezu vollständige Ladung akzeptabel ist.
t ≈ 5RC sollte jedoch nicht als die genaue Ladezeit für jede Situation betrachtet werden. Wenn eine Schaltung nur benötigt, dass der Kondensator eine bestimmte Spannung oder einen bestimmten Prozentsatz erreicht, sollte stattdessen die genaue Ladegleichung verwendet werden.
Ein Kondensator-Ladezeit-Rechner hilft, abzuschätzen, wie lange ein Kondensator benötigt, um eine ausgewählte Spannung oder einen Ladeprozentsatz zu erreichen. Er ist nützlich, wenn Sie schnelle Ergebnisse wünschen, ohne exponentielle Gleichungen manuell zu lösen.
Um ihn zu verwenden, geben Sie den Widerstandswert in Ohm und den Kapazitätswert in Farad, Mikrofarad, Nanofarad oder Pikofarad ein. Diese Werte werden verwendet, um die RC-Zeitkonstante zu berechnen. Wählen Sie dann das Ziel-Ladelevel, wie 63,2%, 90%, 95%, 99% oder 99,3%.
Nachdem die Werte eingegeben wurden, gibt der Rechner die geschätzte Ladezeit an. Einige Rechner können auch für einen unbekannten Wert lösen. Wenn Sie beispielsweise die Zielzeit und die Kapazität kennen, kann der Rechner helfen, den erforderlichen Widerstand zu bestimmen.
Dies macht Kondensator-Ladezeit-Rechner nützlich für die Entwicklung von Zeitkreisen, Versorgungseinschaltverzögerungsschaltungen, Filtern und anderen elektronischen Systemen auf RC-Basis.
Manchmal muss ein Kondensator nicht etwa 99,3% Ladung erreichen. Eine Schaltung kann nur erfordern, dass der Kondensator einen bestimmten Prozentsatz der Endspannung erreicht, wie 90% oder 95%.
Um die Zeit für einen bestimmten Ladeprozentsatz zu berechnen, verwenden Sie:
t = −RC ln(1 – P)
wobei:
• t = Ladezeit
• R = Widerstand
• C = Kapazität
• P = Ziel-Ladelevel, geschrieben als Dezimalzahl
Verwenden Sie beispielsweise 0,90 für 90%, 0,95 für 95% und 0,99 für 99%.
Diese Formel ist genauer als die Verwendung der Schätzung 5RC, wenn das erforderliche Ladelevel nicht 99,3% beträgt. Sie ist besonders nützlich in Schaltungen, in denen ein Kondensator ein anderes Bauteil bei einem definierten Spannungsniveau auslösen muss.
Betrachten Sie eine RC-Ladeschaltung mit den folgenden Werten:
• Versorgungsspannung: 12 V
• Kapazität: 470 µF (0.00047 F)
• Widerstand: 4,7 kΩ (4700 Ω)
Berechnen Sie zunächst die Zeitkonstante:
τ = RC
τ = 4700 × 0.00047
τ = 2,209 Sekunden
Das bedeutet, dass der Kondensator nach etwa 2,21 Sekunden etwa 63,2% seiner Endspannung erreicht.
Um die Zeit abzuschätzen, die benötigt wird, um etwa 99,3% der Versorgungsspannung zu erreichen, multiplizieren Sie die Zeitkonstante mit fünf:
t ≈ 5τ
t ≈ 5 × 2,209
t ≈ 11,045 Sekunden
Daher benötigt der Kondensator etwa 11,05 Sekunden, um auf etwa 99,3% der 12 V Versorgungsspannung aufzuladen.
Dieses Beispiel zeigt, dass die Ladezeit zunimmt, wenn der Widerstand oder die Kapazität zunimmt. Ein größerer Widerstand verringert den Ladestrom, während ein größerer Kondensator mehr gespeicherte Ladung benötigt, bevor er die Zielspannung erreicht.
Ein geladener Kondensator kann auch entladen werden, wenn er an eine Last oder Entladewiderstand angeschlossen ist. Während der Entladung verlässt die gespeicherte Energie den Kondensator, und die Spannung über seinen Anschlüssen nimmt im Laufe der Zeit ab.
Die Entladung eines Kondensators folgt ebenfalls einer exponentiellen Kurve. Die Entladegeschwindigkeit wird weiterhin durch die Zeitkonstante gesteuert:
τ = RC
Die Spannung über einem sich entladenden Kondensator kann wie folgt berechnet werden:
VC = V0e−t/RC
wobei:
• VC = Kondensatorspannung zu einem Zeitpunkt t
• V0 = Anfangsspannung des Kondensators
• R = Entladewiderstand
• C = Kapazität
• t = verstrichene Zeit
Nach einer Zeitkonstante fällt die Spannung des Kondensators auf etwa 36,8% seiner Startspannung. Nach fünf Zeitkonstanten verbleiben nur etwa 0,7%.
Verstrichene Zeit Verbleibende Spannung oder Ladung
| Verstrichene Zeit |
Verbleibende Spannung oder Ladung |
| 1τ |
36,8% |
| 2τ |
13,5% |
| 3τ |
5.0% |
| 4τ |
1.8% |
| 5τ |
0.7% |
In der Theorie wird die Spannung des Kondensators niemals genau null. In praktischen Schaltungen wird er jedoch normalerweise nach etwa fünf Zeitkonstanten als entladen betrachtet, da die verbleibende Spannung sehr klein ist.
Das Verständnis der Entladezeit ist wichtig bei Stromversorgungen, Zeitsteuerungsschaltungen, Sicherheitsentladepfaden und Schaltungen, in denen gespeicherte Energie vorhersehbar abklingen muss.
Ein größerer Kondensator kann mehr elektrische Ladung speichern. Da mehr Ladung auf seinen Platten angesammelt werden muss, bevor die Zielspannung erreicht ist, dauert der Ladevorgang länger, wenn der Widerstand gleich bleibt.
Der Widerstand begrenzt den Fluss des Ladestroms. Ein höherer Widerstand verringert den Ladestrom, wodurch die Spannung des Kondensators langsamer ansteigt und die gesamte Ladezeit erhöht wird.
Ein Kondensator erreicht theoretisch niemals genau 100% seiner Endspannung, weil seine Ladekurve exponentiell ist. Nach fünf Zeitkonstanten erreicht er etwa 99,3% der Endspannung, was für die meisten praktischen elektronischen Anwendungen ausreichend nah ist.
Die endgültige Spannung, die der Kondensator erreicht, ändert sich, aber die Zeitkonstante bleibt gleich, da die Ladegeschwindigkeit von Widerstand und Kapazität abhängt, nicht von der Versorgungsspannung selbst.
RC-Netzwerke bieten vorhersehbares Lade- und Entladeverhalten. Durch die Auswahl geeigneter Widerstand- und Kapazitätswerte können Designer genaue Verzögerungen, Pulsbreiten, Oszillationsfrequenzen und Zeitintervalle erstellen.
Nein. Die Verringerung des Widerstands erhöht die Ladegeschwindigkeit, aber reale Schaltungen haben immer noch einen gewissen Widerstand und Einschränkungen. Eine sofortige Aufladung würde unendlichen Strom erfordern, was physikalisch unmöglich ist.
Reale Kondensatoren und Widerstände haben Fertigungstoleranzen. Wenn die tatsächliche Kapazität oder der Widerstand von ihrem Nennwert abweicht, kann die tatsächliche Ladezeit etwas länger oder kürzer sein als das berechnete Ergebnis.
Die exponentielle Kurve ermöglicht Ingenieuren, Spannungänderungen über die Zeit vorherzusagen. Dieses Verhalten ist entscheidend für die Entwicklung von Filtern, Zeitsteuerungsschaltungen, Sensorinterfaces, analogen Signalverarbeitungsschaltungen und Energiemanagementsystemen.
Beide Prozesse werden von der gleichen RC-Zeitkonstanten gesteuert. Der Unterschied liegt darin, dass das Laden dazu führt, dass die Spannung des Kondensators in Richtung der Versorgungsspannung ansteigt, während das Entladen dazu führt, dass die Spannung in Richtung null abfällt.
Die exakte Gleichung sollte verwendet werden, wenn eine Schaltung eine bestimmte Spannung oder einen bestimmten Ladeprozentsatz erreichen muss, wie z.B. 90%, 95% oder 98%. Die 5RC-Näherung eignet sich am besten zur Schätzung der Zeit, die benötigt wird, um ungefähr 99,3% Aufladung zu erreichen.
