Bindung gegen Erdung in Kabelfernsehsystemen

Bindung und Erdung sind nützlich für die Sicherheit und Zuverlässigkeit von Kabelfernsehen -Systemen (CATV).Die Bindung verbindet Metallteile, um Spannungsunterschiede zu verhindern, die zu Schäden oder Geräteschäden führen können, während die Erdung elektrische Fehler in die Erde lenkt.Zusammen verringern diese Prozesse das Risiko von elektrischen Gefahren und Signalstörungen und sorgen dafür, dass das System reibungslos funktioniert.

Katalog

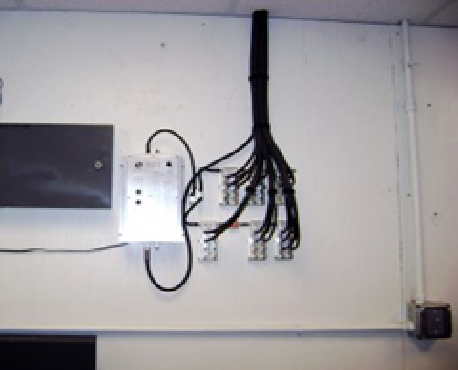

Was ist eine Bindung in Kabelfernsehsystemen (CATV)?

Bindung in Kabelfernsehsystemen (CATV) -Systeme bedeutet, alle freiliegenden Metallteile mit einem elektrischen Weg mit niedrigem Widerstand zu verbinden.Diese Verbindung ermöglicht Streunerströme - wie diejenigen aus elektrostatischer Entladung (ESD), elektromagnetische Interferenzen (EMI) oder zufällige Verwerfungen - sicher zum Boden.Der Hauptzweck der Bindung besteht darin, das Risiko eines Elektroschocks zu verringern, empfindliche Geräte zu schützen und eine konsistente Signalqualität aufrechtzuerhalten.

CATV -Systeme sind anfällig für mehrere elektrische Probleme, die die Leistung und Sicherheit beeinflussen können.EMI- und Funkfrequenzstörungen (RFI) von gelegenen elektronischen Geräten können Signale schwächen oder verzerren.Die elektrostatische Entladung, die durch den Aufbau statischer Elektrizität verursacht wird, kann plötzlich interne Komponenten freisetzen und beschädigen.Darüber hinaus können elektrische Verwerfungen oder Leistungsstürme gefährliche Spannungen auf Metallteile innerhalb des Systems einführen und das Risiko von Schock oder Feuer erhöhen.Ohne ordnungsgemäße Bindung können sich diese Störungen auf nicht geerdeten Oberflächen ansammeln und zu schwerwiegenden Gefahren führen.Durch die Festlegung eines zuverlässigen Bindungswegs werden solche Spannungen sicher von Geräten und Benutzern entfernt, wodurch sowohl die Sicherheit als auch die Systemleistung beibehalten wird.

Bindungsmethoden im Kabelfernsehen

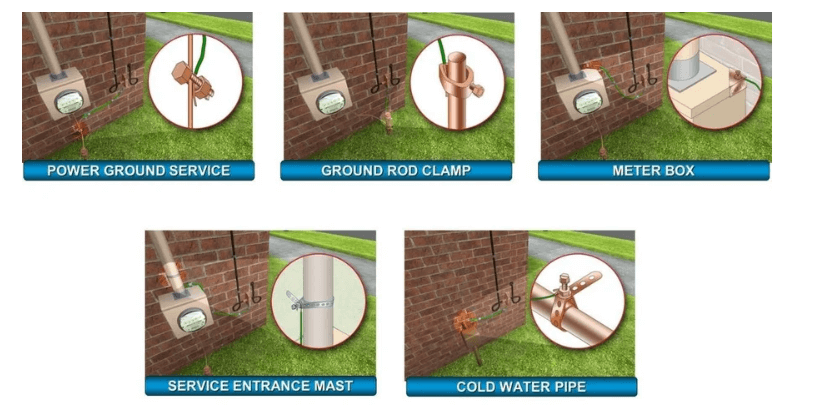

Abbildung 2. Bindungsmethoden im Kabelfernsehen

Eine effektive Bindung muss sowohl während der Installation als auch während der Wartung sorgfältig geplant werden, um die Sicherheit und die Signalintegrität in CATV -Systemen sicherzustellen.Im Folgenden finden Sie die häufigsten und zuverlässigsten in diesem Gebiet verwendeten Methoden:

1. Bindung mit Nr. 6 AWG Erdungsdraht

Eine Standardpraxis besteht darin, einen AWG-Kupferdraht Nr. 6 zu verwenden, der für ihre Haltbarkeit, hohe Leitfähigkeit und die Fähigkeit, Probleme mit niedrigem Niveau ohne Verschlechterung zu tragen, bekannt ist.Dieser Kabel verbindet alle metallischen Komponenten, z. B. Erdungsblöcke, Leitungen, Ausrüstungsgehäuse und Frames, wobei ein vollständiges und kontinuierliches Bindungsnetz bildet.Alle Verbindungen müssen mechanisch sicher und elektrisch leitend sein, um eine konsistente Leistung im Laufe der Zeit zu gewährleisten.

2. Verwendung vorhandener geerdeter Strukturen

Anstatt neue Erdungselemente zu installieren, sind viele CATV-Systeme an vorhandene geerdete Strukturen des Gebäudes gebunden, vorausgesetzt, sie sind codekonform und zugänglich.

A.Power Ground Service

Der mit dem Stromversorgungsdienst angeschlossene Bodenleiter ist ein zuverlässiger Bindungspunkt.Dieses Setup befindet sich häufig in der Nähe des elektrischen Messgeräts, wo das CATV -System sicher in die gleiche Bodenreferenz gebunden werden kann.

B.Erdungsstangenklemme

Wenn keine geeignete Gebäudestruktur verfügbar ist, kann eine dedizierte Erdungsstange in die Erde getrieben werden.Der Bindungsdraht wird mit einer korrosionsbeständigen Erdungsstangenklemme sicher festgeklemmt, um eine stabile und langfristige Leitfähigkeit zu gewährleisten.

C.Messkasten

Das Metallgehäuse um das elektrische Messgerät ist üblicherweise geerdet und bietet einen zugänglichen Punkt für die CATV -Bindung.Eine aufgelistete Bindungsklemme muss verwendet werden, um eine sichere und sichere Verbindung zu gewährleisten.

D.Serviceeingang Mast

Dies ist der Metallkanal, in dem die Stromleitungen das Gebäude betreten.Wenn es richtig geerdet ist, kann es als ein weiterer potenzieller Bindungsort für CATV -Systeme dienen, indem es einen kompatiblen Bindungsgurt oder eine Klemme verwendet.

e.Kaltes Wasserrohr

Ein metallkaltes Wasserrohr, das Teil des Erdungselektrodensystems des Gebäudes ist, kann ebenfalls verwendet werden.Ein Abschnitt des Rohrs sollte gereinigt werden, um bares Metall freizulegen, bevor der Bindungsdraht mit einer aufgelisteten Klemme angebracht wird.Diese Methode ist nur gültig, wenn das Rohr eine kontinuierliche elektrische Kontinuität hat und ordnungsgemäß geerdet ist.

Jede dieser Bindungsmethoden muss lokale elektrische Codes und Standards erfüllen.Alle Verbindungen sollten eng, korrosionsresistente und regelmäßig überprüft werden, um die kontinuierliche Sicherheit und Leistung zu gewährleisten.Durch die Befolgung dieser Methoden können CATV -Systeme zuverlässig gebunden bleiben, die Gefahren minimieren und die Gesamtsignalstabilität verbessern.

Was ist Erdung in Kabelfernsehsystemen?

Erdung, manchmal genannt Erdung, ist ein Hauptsicherheitsschritt bei CATV -Setups (Kabelfernsehen).Es bedeutet, eine direkte Verbindung zwischen dem CATV-System und dem Boden herzustellen.Sowohl Erdung als auch Erdung bedeuten das Gleiche, was einen stetigen Null-Spannungs-Punkt zwischen dem System und der Erde erzeugt.Ohne ordnungsgemäße Erdung können zusätzliche Spannungen auf Kabeln und Geräten aufbauen, was zu elektrischen Schocks, Signalproblemen oder sogar Schäden an Geräten bei Stromverläufen oder elektrischen Fehlern führen kann.

Der Zweck der Erdung in CATV -Systemen besteht darin, elektrische Fehler einen sicheren Weg zum Boden zu geben und sie von empfindlichen Geräten und Drähten fernzuhalten.Es hilft auch, dass kleine elektrische Ladungen wie statischer Strom sicher in den Boden fließen und verhindern, dass gefährliche Spannungen sich auf Systemteilen aufbauen.Durch die Einhaltung der Spannungsstufen zwischen System, Ausrüstung und Boden hält die Erdung das System stabil und schützt sowohl Sie als auch Ihre Geräte vor elektrischen Gefahren.

Um Erdung einzurichten, werden Erdstangen oder Erdungsplatten tief in den Boden in der Nähe des Gebäudes oder an der Stelle gelegt.Diese sind mit dem System mithilfe des Systems verbunden Bodenelektrode COnductors (GECs), die dicke Kupferdrähte sind, die leicht gelten und Strom leichter transportieren.Vor der Installation wird häufig eine Site -Prüfung durchgeführt, um die beste Erdungsmethode auszuwählen.Mehrere Dinge beeinflussen die Erde, wie die Größe des CATV -Systems, die Menge der elektrischen Belastung, die Layout des Gebäudes, die Bodenbedingungen (wie nass der Boden ist und wie gut es Strom trägt) und wo sich vorhandene Erdungspunkte oder Metallteile des Gebäudes befinden.

Je nach Standort können unterschiedliche Erdungsanwälte verwendet werden.In kleinen Systemen mit gutem Boden wird ein einzelner Erdungsstab oder eine Platte installiert und mit dem System verbunden.In größeren Systemen oder Orten mit schlechtem Boden werden mehrere Erdungsstäbe oder Platten mit schweren Drähten installiert und verbunden, wodurch ein stärkeres und zuverlässigeres Erdungsnetz erzeugt wird.Alle Erdungsteile müssen dicht gesichert und vor Rost geschützt sein, damit sie im Laufe der Zeit stark bleiben.Nach der Installation wird normalerweise ein Bodenwiderstandstester verwendet, um zu prüfen, ob der Widerstand niedrig genug ist, gemäß den örtlichen Regeln und Sicherheitsstandards.

Um sicherzustellen, dass das Erdungssystem ordnungsgemäß eingerichtet ist, müssen einige Schritte befolgt werden.Verwenden Sie immer zugelassene Bodenstangen, Platten und starke Erdungsdrähte, die den Bauvorschriften entsprechen.Erdungsstäbe sollten tief in feuchten Boden getrieben werden, normalerweise zumindest 8 Fuß unten, um eine bessere Verbindung herzustellen.Reinigen Sie die Verbindungspunkte vor dem Befestigen von Klemmen und Befestigungen die Verbindungspunkte für eine starke elektrische Bindung zu bloßem Metall.Wenn mehr als eine gemahlene Stange verwendet wird, müssen sie ordnungsgemäß mit Klemmen im Freien verbunden sein.Testen Sie nach der Installation das System, um sicherzustellen 25 Ohm Für CATV -Systeme, sofern die lokalen Regeln nichts anderes sagen.

Warum Bindung und Erdungsmaterie in der Telekommunikation?

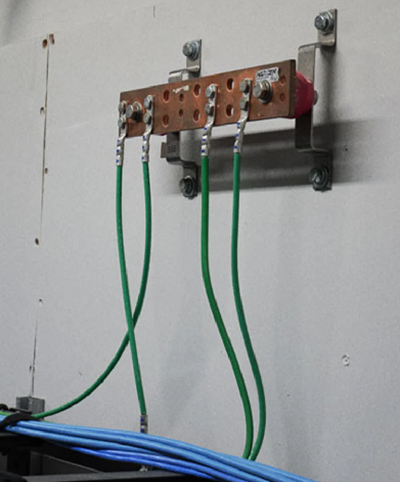

Abbildung 3. Telekommunikations -Erdungssystem

Bindung und Erdung sind Schritte in der Telekommunikation.Sie helfen Ihnen, sich zu schützen, die Ausrüstung zu schützen und sicherzustellen, dass das Netzwerk gut funktioniert.Zusammen erzeugen sie ein stetiges elektrisches System, das sowohl Sie als auch Ihre Geräte vor unterschiedlichen Gefahren schützt.

Ohne ordnungsgemäße Bindung und Erdung können Telekommunikationsnetzwerke leicht durch Leistungsschwankungen, Blitz, elektrische Probleme und teure Abschaltungen beschädigt werden.

Sicherheitsschutz - Bindung beseitigt gefährliche Spannungsunterschiede zwischen freiliegenden Metallteilen und verringert das Risiko eines Elektroschocks für Sie und Endbenutzer erheblich.Die Erdung fügt eine weitere Schutzschicht hinzu, indem er streunende elektrische Energie einen sichere Fluchtweg in die Erde verleiht.

Ausrüstungsschutz - Telekommunikationsausrüstung reagiert empfindlich gegenüber Spannungsspitzen.Richtige Erdungsvorrichtungen schützen Geräte aus plötzlichen Anständen, die durch Blitz, Versorgungsfehler oder interne Fehlfunktionen verursacht werden.Durch die Auflösung dieser Energie in den Boden werden schwerwiegende Komponenten wie Schalter, Server und Router vor Schäden geschützt.

Signalqualität - Elektromagnetische Interferenzen (EMI) können Sprach-, Daten- und Videoübertragungen verzerren.Ein gut gestaltetes Erdungssystem reduziert die EMI-Werte und hält die Signale sauber, stabil und zuverlässig, selbst in elektrisch verrauschten Umgebungen.

Vorschriftenregulierung - Bindung und Erdungspraktiken müssen strenge Codes und Branchenstandards entsprechen.Organisationen wie der National Electrical Code (NEC) und die Telecommunications Industry Association (TIA) definieren Grundanforderungen, die Installateure befolgen müssen, um Inspektionen zu bestehen und rechtliche oder versicherte Probleme zu vermeiden.

Systemzuverlässigkeit - Gute Bindung und Erdungspraktiken minimieren unerwartete Systemausfälle und verbessern die Netzwerkübergänge.Ein ordnungsgemäß geerdetes System hält elektrische Störungen besser und bildet eine solide Grundlage für den ununterbrochenen Betrieb an kleinen Stellen und großen Einrichtungen für Trägerqualität.

Ohne starke Bindung und Erdung kann ein Telekommunikationsnetz nicht sicher oder zuverlässig arbeiten.Diese Schritte sind nicht optional, sie sind grundlegende Bausteine ​​für eine belastbare Infrastruktur.

Unterschiede zwischen Bindung und Erdung in CATV -Systemen

Während die Bindung und Erdung häufig zusammen erwähnt werden, erfüllen sie unterschiedliche Funktionen in einem CATV -System (Kabelfernsehen).Das Verständnis, wie sie sich unterscheiden, sorgt für eine vollständige und ordnungsgemäß geschützte Installation.

Aspekt	Bindung	Erdung
Hauptzweck	Verbindet alle Metallteile miteinander zu Halten Sie den gleichen Spannungsniveau.	Verbindet das System mit der Erde Energie sicher abzuleiten.
Schwerpunkt	Gleiche Spannung zwischen Teilen um Schocks oder interne Lichtbogen zu vermeiden.	Bietet einen Ausgang mit niedrigem Widerstand Pfad für Überspannungen und Fehler.
Typische Verbindungen	Verbindungen Kabelschutz, Gehäuse, Leitungen, Rahmen und Metallteile.	Verbindet Erdungsblöcke, Boden Stäbe, Masten oder Wasserrohre zur Erde.
Schutz bereitgestellt	Schützt Menschen und intern Ausrüstung aus gefährlichen Spannungsunterschieden.	Schützt das System sicher durch sicher Umleiten von den Geräten weg.
Werkzeuge und Materialien	Verwendet Binding Jumper, genehmigt Klemmen und #6 AWG oder größerer Draht.	Verwendet Erdungsstangen, Klemmen und #10 AWG oder größere Erdungsleiter.

Diagramm 1. Unterschiede zwischen Bindung und Erdung

Grundlegende Begriffe in Telekommunikationsbindung und Erdung

Wenn Sie die grundlegenden Teile eines Telekommunikations- und Bindungssystems kennen, können Sie die Dinge richtig einstellen und alles in Sicherheit bringen.Hier sind die gängigen Teile, die Sie in großen Installationen finden:

Eingangsanlage (EF)

Die Eingangsanlage ist ein verschlossener Raum, in dem alle Außenkabel, Telekommunikation und manchmal Klempner das Gebäude betreten.Die Eingangsanlage hat oft ein Warnschild wie Hochspannung, um die Menschen fernzuhalten.In kleineren Gebäuden wird es als Telekommunikationseingang (TEF) bezeichnet und behandelt normalerweise nur Telekommunikationskabel.Dieser Raum ist der erste Ort, an dem sich das Telekommunikationssystem mit dem Bodensystem des Gebäudes verbindet

Telekommunikationsraum (TR)

Der Telekommunikationsraum enthält die Racks, Schalter und Kabel, die Netzwerkverbindungen rund um das Gebäude senden.Die meisten Böden in hohen Gebäuden haben einen eigenen Telekommunikationsraum (TR).Große Böden benötigen möglicherweise mehr als einen TR, um den Bereich abzudecken.In kleinen einstöckigen Gebäuden kann der TR auch als Ausrüstungsraum (ER) dienen.In der Vergangenheit wurden TRS oft als Zwischenverteilungsrahmen (IDF) bezeichnet.

Ausrüstungsraum (ähm)

Der Ausrüstungsraum hält die Hauptausrüstung für das gesamte Gebäude wie PBX -Telefonsysteme.Der Ausrüstungsraum (ER) wurde früher als Hauptverteilungsrahmen (MDF) bezeichnet.In kleineren Gebäuden können der ER und der Telekommunikationsraum (TR) in einem Raum kombiniert werden.

Telekommunikationsbindungsleiter (TBC)

Der TBC ist ein dicker Kupferdraht, der die Haupt Erdungsstange (PBB) mit dem Hauptgrund des Gebäudes verbindet.Sie sollten den Telekommunikationsbindungsleiter (TBC) nur dann installieren, wenn Sie dafür lizenziert sind.Es muss mindestens so dick sein wie der größte Bindungsdraht im System mit einer Mindestgröße von #6 AWG.Der TBC kann nicht kleiner sein als alle anderen im Setup verwendeten Verbindungsdrähte.

Primär -Busbank (PBB)

Die primäre Busbank ist die Hauptkupferstange, mit der alle anderen Erdungsteile verbunden sind.Die primäre Busbank (PBB) muss ¼ Zoll dick und mindestens 4 Zoll groß sein, mit speziellen Abstandssolatoren 2 Zoll von der Wand entfernt.Es verbindet sich über den Telekommunikationsbindungsleiter (TBC) mit dem Boden des Gebäudes.Alle Sekundär -Busbars (SBBS) sind zurück zum PBB.Sie können sich das PBB als den Kopf des Erdungssystems vorstellen.

Telekommunikationsbindung Rückgrat (TBB)

Das TBB in Telekommunikationsbindungssystemen ist ein gestrandeter, isolierter Kupferdraht, der an verschiedenen Stellen im System als Link von der Primär -Busbank (PBB) zum Telekommunikationsbindung (TBB) an verschiedenen Stellen im System dient.Es muss mindestens #6 AWG sein und ist normalerweise grün oder grün mit gelben Streifen zur einfachen Identifizierung.Die TBB funktioniert wie ein Arm, der sich vom PBB erstreckt und jeden Telekommunikationsraum zurück zum Erdungssystem verbindet.

Sekundärsbarei (SBB)

Jeder Telekommunikationsraum muss eine sekundäre Busasche haben.Die Sekundärsbarei (SBB) ist eine kleinere Version der Primär -Busbank (PBB), die normalerweise 2 Zoll groß und 2 Zoll von der Wand entfernt mit Isolatoren montiert ist.Es wird über das Telecommunications Bonding Backbone (TBB) mit dem PBB verbunden, wodurch ein vollständiges Bonding -Netzwerk erstellt wird.Sie können sich jeden SBB als Mini -Kopf am Ende der TBB -Arme vorstellen.

Backbone Bonding Leiter (BBC)

Die BBC verbindet mehrere Telekommunikationsräume auf demselben Boden oder in mehrstöckigen Gebäuden.Der Backbone Bonding Leiter (BBC) muss mindestens #6 AWG gestrandetes Kupfer, farbig oder grün mit gelben Streifen sein.Es ist horizontal installiert, um Räume auf derselben Etage und vertikal im obersten Stockwerk zu verbinden und jeden dritten Stock sinken.Es verbindet sich oft auch für zusätzliche Sicherheit an den Baustahl des Gebäudes.

Rack Busbar (RBB)

Die RBB ist eine Kupferstange, die mit Isolatoren direkt an Telekommunikationsausrüstungsstäbchen angebracht ist.Die Rack -Busbank (RBB) kann entweder horizontal oder vertikal auf dem Gerätegestell installiert werden.Hinter der Stange sollte mindestens eine ¾-Zoll-Lücke hinter der Stange bestehen, um die Drahtanschlüsse zu vereinfachen.Die Racks und die montierten Geräte werden mit #6 AWG-gestrandeten Kupferdraht, farbig oder grün mit gelben Streifen an die Sekundär-Busbank (SBB) gebunden.Einige Geräte können mit einem fabrisch installierten Bindungsdraht geliefert werden, aber bei Verwendung muss es mindestens #12 AWG in Größe sein.

Telekommunikationsgeräte -Bonding -Leiter (TEBC)

Der TEBC (Telecommunications Equipment Bonding Director) verbindet verschiedene Teile im Telekommunikationsraum oder im Ausrüstungsraum, wie z. B. Racks, Leitungen und Leiterregal, zurück zur Sekundär -Busbank (SBB).Es muss auch ein kupferkupfermischem, grün oder grün mit gelben Streifen aus #6 AWG sein.Wenn das Gerät keinen speziellen Bindungspunkt hat, können Sie stattdessen sein geerdetes Netzkabel verwenden.

Teile eines Erdungssystems in Telekommunikation

Ein Telekommunikations -Erdungs- und -bindungssystem schafft eine kontinuierliche elektrische Verbindung zwischen dem Hauptgrund des Gebäudes (Erdungselektrode) und jedem Telekommunikationsraum (TR) im Gebäude.Dieses Setup stellt sicher, dass alle Telekommunikationsgeräte denselben Boden haben, was die Sicherheits- und Systemstabilität verbessert.

Das System beginnt am Eingang des Gebäudes, stellt sich mit dem TMGB an, verläuft durch jede TGB in den Telekommunikationsräumen und schleift zurück zum TMGB, wodurch ein vollen Erdungsweg erzeugt wird.

Telekommunikationseingang (TEF)

In der TEF -Eingangsanlage für Telekommunikation betreten alle außerhalb von Glasfaser- und Kupferkabeln alle externen Telekommunikationsdienste das Gebäude.Es beherbergt die Hauptanschlusspunkte für Kabel aus anderen Gebäuden (Inter-Building) und Kabel, die im Gebäude (Intra-Building) laufen.Anantennen, Telekommunikationsausrüstung und verwandte Geräte werden hier häufig installiert.

Telekommunikationsbindungsleiter

Der Telekommunikationsbindungsleiter verbindet alle Erdungsteile miteinander.Es muss bestimmte Regeln für einen sicheren und zuverlässigen Betrieb erfüllen.Der Telekommunikationsbindungsleiter muss aus Kupfer bestehen, um Strom gut zu leiten.Es sollte eine Isolierung haben, die der Umgebung entspricht, in der es verwendet wird.Es muss auch von einem nationalen Testlabor wie UL oder ETL aufgeführt und genehmigt werden.Die Drahtgröße muss mindestens #6 AWG sein, um die Erdungsstandards zu erfüllen.

Telekommunikations -Haupt -Busbank (TMGB)

Das TMGB ist die Haupt Erdungsstange, die das Telekommunikationssystem mit dem Hauptgrund des Gebäudes verbindet.Die Telekommunikations -Haupt -Busbank (TMGB) ist eine flache, vorgeschaltete Kupferstange, die für einfache Drahtanschlüsse hergestellt wurde.Es muss mindestens 6 mm dick und 100 mm breit sein, um Erdungslasten zu behandeln.Es ist am besten, wenn der TMGB elektrisch plattiert ist, um Korrosion zu widerstehen.Wenn nicht, sollte die Oberfläche vor dem Verbinden von Drähten gereinigt werden.Das TMGB sollte so nah wie möglich an Telekommunikationsplatten installiert werden, um die Verkabelung zu erleichtern.Alle Verbindungen zum TMGB sollten exothermes Schweißen verwenden, um eine starke und lang anhaltende Bindung zu erzeugen.

Telekommunikationsbindung Rückgrat (TBB)

Das Telecom Bonding Backbone (TBB) ist Teil eines Erdungssystems in der Telekommunikation.Es verbindet die Telekommunikations -Haupt -Buschar (TMGB) mit einzelnen Telekommunikationsunternehmen (TGB) in einem Gebäude.Die TBB besteht in der Regel aus isoliertem Kupferdraht mit einer Mindestgröße von #6 AWG, obwohl in großen Gebäuden viel größere Drähte wie 750 kcmil verwendet werden können.Das TBB läuft durch die Backbone -Kabelwege und sollte niemals durch Sanitärrohre, Metallleitungen oder Kabelschilde ersetzt werden.In mehrstöckigen Gebäuden müssen mehrere TBBs mit Telekommunikations-Bindungsrückgrat-Verbindungsleitern (TBBIBCs) miteinander verbunden sein, um die Verbindung im oberen Stockwerk und mindestens jedem dritten Stock sicherzustellen.

Telekommunikations -Erdungsscheibe (TGB)

Jeder Telekommunikationsraum muss über ein TGB verfügen, um seine lokalen Ausrüstung und Metallteile zu erden.Die Telekommunikationsgebietsscheibe (TGB) ist eine kleinere Version des TMGB, mindestens 6 mm dick und 50 mm breit.Wie das TMGB sollte es vor dem Anschließen von Drähten elektrorisch geplant oder, falls sie nicht plattiert werden, vollständig gereinigt werden.Das TGB verbindet sich mit einem kontinuierlichen Isolierdraht mit einem kontinuierlichen isolierten Draht mit dem TMGB über das Telecom Binding Backbone (TBB) zurück.Wenn die Stahlkonstruktion des Gebäudes bereits geerdet ist, sollte der TGB auch mit einem AWG -Kupferdraht #6 AWG an den Stahl gebunden sein, wobei der kürzeste Weg eingeht.

Telekommunikationsbindung Backbone Interconnecting Bonding Leiter (TBBIBC)

Das TBBIBC hält mehrere TBBs ausgewogen, so dass sich zwischen ihnen keine gefährlichen Spannungsunterschiede aufbauen.Das TELECOM -Bonding -Rückgrat -Verbindungsbindungsleiter (TBBIBC) verbindet zwei oder mehr TBBs miteinander.Es muss im obersten Stockwerk und mindestens jede dritte Etage im Gebäude installiert werden.Das TBBIBC muss die gleiche Größe oder größer sein als die TBB, die sie verbindet.Es verbindet auch mehrere TGBs zusammen, wenn sie in denselben oder in der Nähe von Telekommunikationsräumen auf einem Boden befinden.

Regeln für die Bindung und Erdung

Die Bindung und Erdung in Telekommunikations- und elektrischen Systemen folgen detaillierte Standards und rechtliche Codes.Es ist nützlich, diese Regeln vor dem Start eines Projekts zu verstehen, da sich die Anforderungen an der Grundlage der Arbeit ändern können.Ja, es gibt bestimmte Regeln.Viele Standards erklären, wie Bindung und Erdung erfolgen sollten, aber nicht alle von ihnen sind überall gesetzlich erforderlich.Am nützlichsten ist zu wissen, welche Regeln Sie in Ihrer Region befolgen müssen und welche nur Richtlinien sind.

Mehrere wichtige Standards leiten Bindung und Erdungsarbeiten:

Der Nationaler Elektrocode (NEC), erstellt von der National Fire Protection Association (NFPA 70)legt die grundlegenden Bindungs- und Erdungsregeln für Wohn-, Gewerbe- und Industriegebäude fest.Es ist der Standard, der in den meisten Teilen der USA verwendet wird

Der ANSI/TIA-607-D Standard konzentriert sich auf Telekommunikationssysteme und erläutert, wie Telekommunikationsgeräte wie Regal, Bushaben und Kabel gemahlen und verbinden können.

BICSI (BUISTION INDUSTRY CONSULTING Service International) Bietet Schulungen und Handbücher zu Best Practices.Ihre Richtlinien bauen auf NEC und ANSI/TIA-607-D auf, wobei praktische Techniken hinzugefügt werden, damit die Regeln eingehalten werden.Kurse wie BICSI Installer 1 und Installer 2 werden für Sie mit der Telekommunikationsinfrastruktur sehr empfohlen.

Die Regeln können sich je nachdem, wo Sie arbeiten, unterscheiden.Die Durchsetzung ist in der Regel so:

Die meisten lokalen Bauvorschriften verwenden den NEC, was bedeutet, dass Sie dem Gesetz auch folgen.Einige Orte verleihen strengere Regeln zusätzlich zu den NEC- und ANSI/TIA -Standards.Beispielsweise benötigen Sie möglicherweise größere Drahtgrößen oder zusätzliche Bindungspunkte.Einige Orte erzwingen die Bindungs- und Erdungsstandards nicht streng.Selbst wenn die Regeln nicht strikt durchgesetzt werden, ist es dennoch nützlich, Best Practices zu befolgen, um Probleme wie Systemfehler, Haftung oder zukünftige Probleme mit Upgrades zu vermeiden.Da sich lokale Regeln unterscheiden können, sollten Sie und Auftragnehmer niemals übernehmen, dass nationale Codes ausreichend sind.

Abschluss

Richtige Bindung und Erdung schützen Ihr CATV -System vor elektrischen Problemen und verbessern der Leistung.Durch die Befolgung von Best Practices und die Verwendung der richtigen Materialien gewährleisten Sie die Sicherheit für Personen und Geräte.Diese Schritte sind für die Aufrechterhaltung eines stabilen, zuverlässigen und langlebigen Systems unerlässlich.

Häufig gestellte Fragen [FAQ]

1. Binden und auf dem gleichen Bindung und Erdung?

Nein, die Bindung und Erdung sind nicht dasselbe, obwohl sie zusammenarbeiten, um die Sicherheit und Zuverlässigkeit eines Systems zu gewährleisten.

2. Was passiert, wenn ich mein CATV -System nur erdende, aber nicht verbinden?

Wenn Sie nur merden, aber nicht verbinden, können Metallteile unterschiedliche Spannungen haben.Dies kann Schocks, Funken oder Schäden verursachen, wenn jemand zwei Teile mit unterschiedlichen Gebühren berührt.

3. Kann ich ein Metallrohr verwenden, um mein CATV -System zu erden?

Nein. Sie müssen an eine von lokalen Code genehmigte Haupt -Erdungselektrode herstellen, wie ein ordnungsgemäß geerdetes Wasserrohr oder eine Erdungsstange, nicht irgendein zufälliger Metallrohr.

4. Verbessert die Erdung die Bildqualität in meinem Fernseher?

Ja.Die ordnungsgemäße Erdung reduziert elektrische Rauschen und Störungen, was zu einem klareren TV -Signal und besserer Internetgeschwindigkeiten führen kann, wenn Sie das Kabelbreitband verwenden.

5. Kann ich den CATV -Erdungsdraht an das elektrische Feld anschließen?

Ja, wenn es richtig gemacht wird.Viele Codes ermöglichen es, den CATV -Erdungskabel mit dem Hauptservice -Boden zu verbinden. Sie müssen jedoch lokale Regeln befolgen und ordnungsgemäße Klemmen verwenden.

6. Was ist der Unterschied zwischen einer Erdungsstange und einem Erdungsblock?

Eine gemahlene Stange ist eine Metallstange, die in die Erde getrieben wird, um das System sicher mit gemahlen zu verbinden.Ein Erdungsblock ist ein kleines Gerät, das das Koaxialkabel mit dem Erdungskabel verbindet.

7. Soll ich extra Erdungsdraht wickeln, wenn es zu lang ist?

Nr. Wickeldraht kann verlangsamen, wie schnell ein Anstieg sicher entladen wird.Halten Sie immer den Erdungsdraht gerade und so kurz wie möglich.

8. Was passiert, wenn ich eine rostige oder korrodierte Klemme für die Erdung benutze?

Rost und Korrosion erzeugen einen hohen Widerstand, der den sicheren Stromfluss während eines Anstiegs blockiert.Verwenden Sie immer saubere, mit Code genehmigte Klemmen, die zum Erdung hergestellt wurden.

9. Kann ein Erdungssystem sowohl mein Kabelfernseher als auch mein Satellitengericht schützen?

Ja, aber sie müssen ordnungsgemäß miteinander verbunden und mit demselben Erdungspunkt verbunden sein, um Spannungsunterschiede und Bodenschleifen zu vermeiden.

10. Wie wirkt sich eine unsachgemäße Bindung oder Erdung auf mein CATV -System aus?

Wenn die Bindung oder Erdung falsch durchgeführt wird, kann dies zu elektrischen Gefahren, Schäden an Geräten, schlechter Signalqualität oder sogar Systemfehlern während der Leistungsstürme oder -fehler führen.
