BC557 PNP-Transistor-Grundlagen

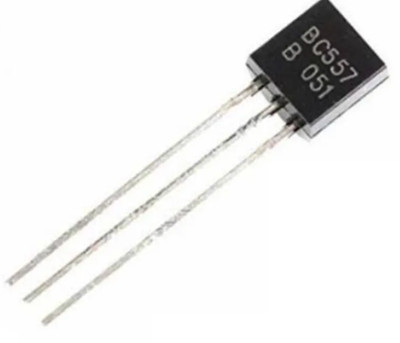

Die BC557 von Fairchild/onsemi ist ein vielseitiger PNP-Bipolartransistor, der für Anwendungen mit geringem Stromverbrauch und geringem Rauschen entwickelt wurde.Untergebracht in einem kompakten TO-92-Gehäuse bietet es zuverlässige Leistung für Signalverstärkung und allgemeine Schaltaufgaben.Mit Nennwerten wie –45 V VCEO, –100 mA Kollektorstrom, 500 mW Verlustleistung und einer Übergangsfrequenz von 150 MHz passt es gut in analoge Schaltkreise, Audiostufen und Sensorschnittstellen, die einen stabilen und effizienten Betrieb erfordern.Kompatibilität mit weit verbreiteten komplementären NPN-Geräten wie dem BC547/BC548.

Wenn Sie Interesse am Kauf des BC557 haben, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

BC557 CAD-Modelle

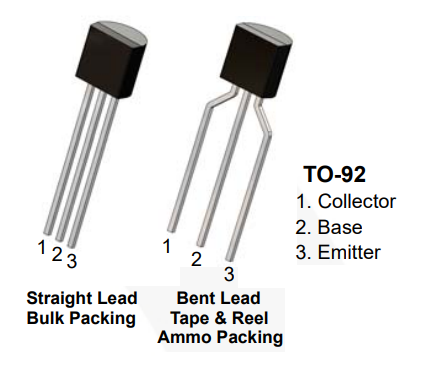

BC557 Pinbelegungskonfiguration

Äquivalentes Modell BC557

BC557-Spezifikationen

BC557-Funktionen

-PNP-Kleinsignal-Bipolartransistor

-Maximale Kollektor-Emitter-Spannung: −45 V

-Maximaler Kollektorstrom: −100 mA

-Niedrige Kollektor-Emitter-Sättigungsspannung

-Hohe Gleichstromverstärkung (hFE 110–800, je nach Sorte)

-Übergangsfrequenz um 150 MHz

-Geringe Geräuschentwicklung

-Standard TO-92-Gehäuse

-Geeignet für allgemeine Verstärkung und Umschaltung

-Großer Betriebstemperaturbereich (–65 °C bis +150 °C)

BC557 Vorteile

-Ausgezeichnete Wahl für analoge Schaltkreise mit geringem Stromverbrauch

-Stabile Verstärkung und Leistung bei Temperaturschwankungen

-Leicht verfügbar und in vorhandenen Designs weithin unterstützt

-Funktioniert gut mit komplementären NPN-Transistoren (z. B. BC547/BC548)

-Einfache Vorspannung und einfache Anbindung an Niederspannungssysteme

-Zuverlässig sowohl für die Signalverstärkung als auch für das Schalten bei geringem Strom

-Kostengünstig für die Produktion großer Stückzahlen

BC557 Arbeiten im Stromkreis

BC557 als lichtaktivierter Schalter (LDR-Schaltung)

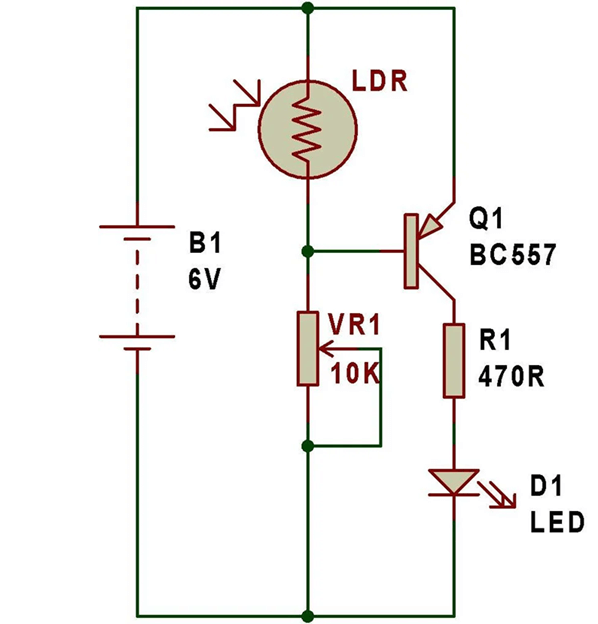

In dieser Schaltung fungiert der BC557 als lichtaktivierter PNP-Schalter, der die LED einschaltet, wenn die Dunkelheit zunimmt.Der LDR und der variable Widerstand bilden einen Spannungsteiler, der die Basisspannung des BC557 steuert.Wenn Licht auf den LDR fällt, sinkt sein Widerstand, wodurch die Basis näher an die positive Versorgung heranrückt und der BC557 ausschaltet, sodass die LED ausgeschaltet bleibt.Bei Dunkelheit steigt der LDR-Widerstand, wodurch die Basisspannung sinkt.Sobald die Basis relativ zum Emitter ausreichend negativ wird, schaltet sich der BC557 ein, sodass Strom durch R1 fließen und die LED mit Strom versorgen kann.Dadurch fungiert die Schaltung als automatisches Nachtlicht.

BC557 als einfacher Spannungsregler/Überspannungsschutz

In dieser Konfiguration arbeiten zwei BC557-Transistoren zusammen, um einen stabilen geregelten Ausgang aufrechtzuerhalten.Die Zenerdiode stellt eine Referenzspannung her und Q1 erfasst die Eingangsspannungsschwankungen.Wenn der Eingang zu hoch ansteigt, leitet Q1 und spannt Q2 vor, wodurch Q2 die Ausgangsspannung reguliert, indem es den Stromfluss begrenzt.Die LED zeigt die ordnungsgemäße Regelung an.Durch die Reaktion auf Basisspannungsänderungen, die durch das Netzwerk aus Zenerdiode und Widerstand gesteuert werden, fungiert das BC557-Paar als kompakter Regler und stellt sicher, dass der Ausgang trotz Eingangsschwankungen nahe 5 V bleibt.

BC557 als Signalverstärker (IR-Empfängerschaltung)

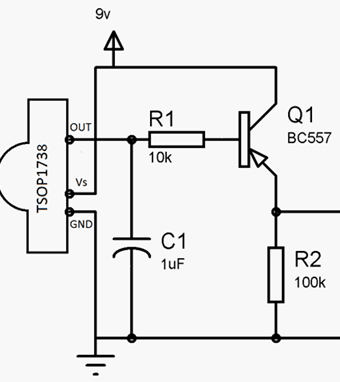

Dabei fungiert der BC557 als Verstärker für das Signal, das vom Infrarot-Empfängermodul TSOP1738 kommt.Wenn der TSOP-Ausgang während der IR-Erkennung auf Low geht, formen R1 und der Kondensator C1 das Eingangssignal zur Basis des BC557.Ein niedriges Signal an der Basis spannt den BC557 in Vorwärtsrichtung vor, wodurch er leitet und über R2 einen entsprechenden verstärkten Ausgang erzeugt.Wenn kein IR-Signal vorhanden ist, bleibt die Basis in der Nähe der Versorgungsspannung und hält den BC557 ausgeschaltet.Mit dieser Schaltung können die schwachen IR-Impulse des Sensors verstärkt und zum Ansteuern zusätzlicher Stufen oder zum Auslösen von Logikschaltungen verwendet werden.

Typische Kennlinien

Abbildung 1: Statische Charakteristik (Kollektorstrom vs. Kollektor-Emitter-Spannung)

Dieses Diagramm zeigt, wie sich der Kollektorstrom (IC) mit der Kollektor-Emitter-Spannung (VCE) für verschiedene Basisströme ändert.Mit zunehmendem Basisstrom lässt der Transistor mehr Kollektorstrom fließen.Die Kurven werden bei höheren Spannungen flacher, was darauf hindeutet, dass sich der Transistor im aktiven Modus befindet, in dem IC weitgehend unabhängig von VCE wird.Dies hilft zu veranschaulichen, wie sich der BC557 unter verschiedenen Vorspannungsbedingungen als Verstärker verhält.

Abbildung 2: DC-Stromverstärkung (hFE vs. Kollektorstrom)

Diese Kurve zeigt, wie sich die Gleichstromverstärkung (hFE) des Transistors mit dem Kollektorstrom bei verschiedenen Temperaturen ändert.Der Gewinn ist bei mäßigen Strömen am höchsten und nimmt bei sehr niedrigen oder sehr hohen Strömen ab.Höhere Temperaturen erhöhen die Verstärkung, während niedrigere Temperaturen sie verringern.Dieses Diagramm hilft Entwicklern zu verstehen, wie zuverlässig der BC557 Signale unter unterschiedlichen thermischen Bedingungen verstärkt.

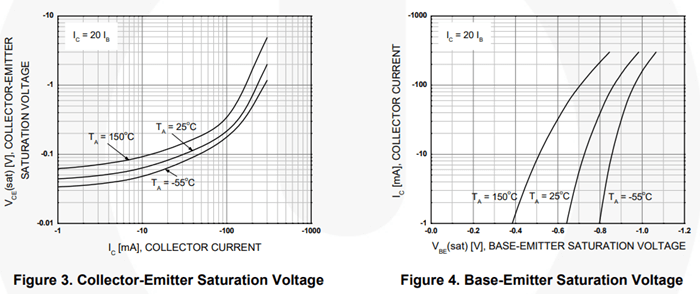

Abbildung 3: Kollektor-Emitter-Sättigungsspannung (VCE(sat) vs. Kollektorstrom)

Dieses Diagramm zeigt die Sättigungsspannung, wenn der Transistor vollständig eingeschaltet ist.Mit zunehmendem Kollektorstrom steigt VCE(sat), was bedeutet, dass der Transistor etwas mehr Spannung benötigt, um in der Sättigung zu bleiben.Niedrigere Temperaturen führen zu einer niedrigeren Sättigungsspannung, während höhere Temperaturen sie erhöhen.Dies ist wichtig für Schaltanwendungen, bei denen ein niedriger VCE(sat) einen effizienten Betrieb gewährleistet.

Abbildung 4: Basis-Emitter-Sättigungsspannung (VBE(sat) vs. Kollektorstrom)

Diese Kurve zeigt die erforderliche Basis-Emitter-Spannung, um den BC557 in der Sättigung zu halten.Wenn der Kollektorstrom zunimmt, ist für einen PNP-Transistor ein negativerer VBE erforderlich.Auch die Temperatur beeinflusst dies: Höhere Temperaturen verringern den erforderlichen VBE(sat), während niedrigere Temperaturen ihn erhöhen.Dies hilft bei der Bestimmung des richtigen Basislaufwerks, wenn der BC557 als Switch verwendet wird.

BC557-Anwendungen

-Allzweck-Signalverstärkung

-Rauscharme Audio-Vorverstärker

-Sensorschnittstellenschaltungen (LDR, IR, Temperatursensoren)

-Schalten von Schwachstromlasten wie LEDs und kleinen Relais

-Komplementäre Paarung mit BC547/BC548 in Push-Pull-Stufen

-Spannungsregelungs- und Rückkopplungssteuerkreise

-Darlington-Paarkonfigurationen für höhere Verstärkung

-Analoge Signalverarbeitung und Kleinsignalaufbereitung

- Transistorisierte Logikschaltungen und Pegelverschiebung

-Batteriebetriebene und stromsparende elektronische Geräte

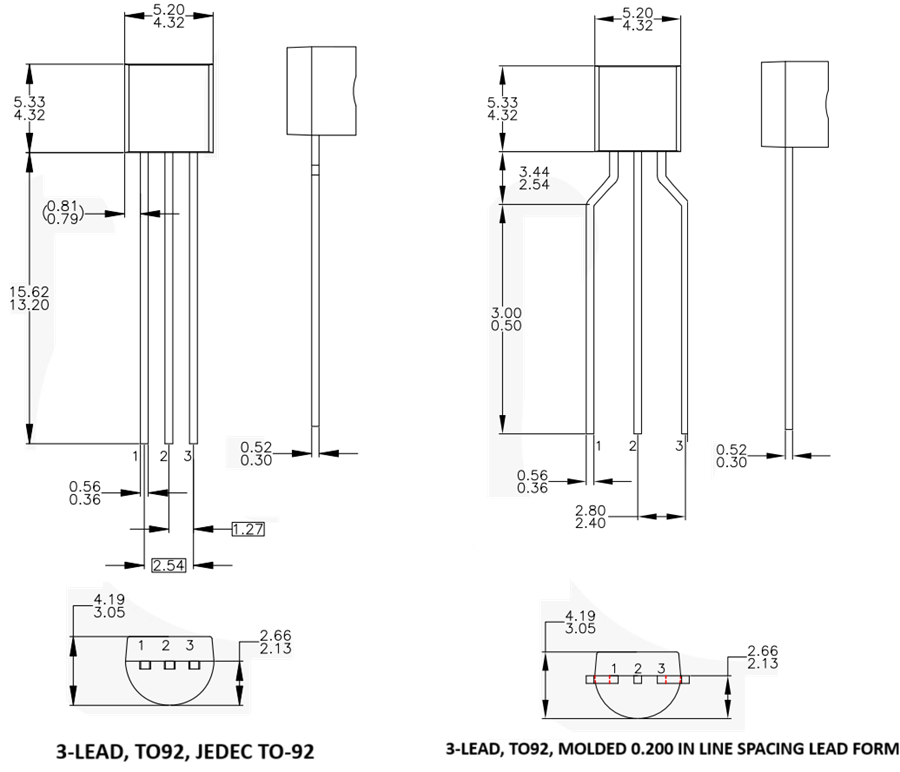

BC557 Mechanische Abmessungen

Hersteller

Fairchild Semiconductor wurde erworben von onsemi im Jahr 2016. Heute führt onsemi das Erbe von Fairchild fort, indem es hochwertige Halbleiterprodukte mit verbesserter Leistung, strengerer Prozesskontrolle und erweiterten globalen Produktionskapazitäten herstellt.Ihr Portfolio integriert nun die bewährten Kleinsignaltransistoren von Fairchild – wie den BC557 – in ein breiteres Ökosystem aus Energiemanagement-, Analog- und intelligenten Sensorlösungen.Dies gewährleistet eine gleichbleibende Qualität, langfristige Verfügbarkeit und einen starken technischen Support, der durch die fortschrittliche Fertigungsinfrastruktur von Onsemi unterstützt wird.

Datenblatt PDF

BC557 Datenblatt:

BC556-60.pdf

Details als PDF herunterladen

Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen BC557A, BC557B und BC557C?

BC557A, B und C sind Verstärkungsgruppenvarianten desselben Transistors.Der einzige Unterschied besteht in der DC-Verstärkung (hFE): A hat die niedrigste, C die höchste.Alle sind austauschbar, wenn die Schaltung keinen bestimmten Verstärkungsbereich erfordert.

2. Kann der BC557 den BC547 in einer Schaltung ersetzen?

Nr. BC557 ist PNP, während BC547 NPN ist.Sie ergänzen sich und sind kein Ersatz.Ein Schaltkreis muss neu gestaltet werden, um die Polarität zu vertauschen, wenn das eine für das andere verwendet wird.

3. Welche maximale Frequenz kann der BC557 verarbeiten?

Der BC557 unterstützt eine Übergangsfrequenz um 150 MHz und eignet sich daher für schnelles Schalten und analoge Niederfrequenzverstärkung.

4. Ist der BC557 für Audioschaltkreise geeignet?

Ja.Aufgrund seines geringen Rauschens, der stabilen Verstärkung und der guten Linearität eignet sich der BC557 ideal für Vorverstärker, Signalaufbereitung und geräuschempfindliche Audiostufen.

5. Warum wird der BC557 in Sensorkreisen verwendet?

Da der BC557 mit kleinen Basisströmen aktiviert wird und bei niedrigen Spannungen gut funktioniert, kann er winzige Sensorsignale von LDRs, IR-Empfängern oder Temperatursensoren verstärken.

6. Kann der BC557 ein Relais ansteuern?

Nur kleine, stromsparende Relais.Mit einem maximalen IC von −100 mA benötigen Relais mit höherer Leistung einen Treibertransistor wie BD140 oder TIP127.

7. Welcher Netzteilbereich funktioniert gut mit dem BC557?

Der BC557 arbeitet zuverlässig in Stromkreisen von 3 V bis 30 V, sofern die Spannungsgrenzen eingehalten werden und die richtige Basisvorspannung verwendet wird.
