Grundlagen von Analog-ICs: Wie funktionieren analoge integrierte Schaltungen in der Elektronik?

Analog-ICs sind wichtig, weil die meisten elektronischen Geräte mit realen Signalen arbeiten müssen, bevor diese Signale nützliche Daten werden. Schall, Temperatur, Licht, Druck, Spannung und Strom sind von Natur aus analog, sodass sie kontinuierlich wechseln, anstatt nur zwischen 0 und 1 zu wechseln. Deshalb werden analoge integrierte Schaltungen in vielen Systemen verwendet, um Signale genau zu erfassen, zu verstärken, zu filtern, zu regulieren und zu konvertieren. Dieser Artikel wird erörtern, was Analog-ICs sind, wie sie funktionieren, ihre Haupttypen, wichtige Spezifikationen und mehr.

Katalog

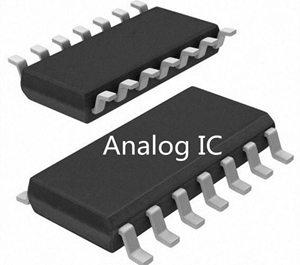

Was ist ein Analog-IC?

Ein Analog-IC, oder analoge integrierte Schaltung, ist ein Chip, der zum Umgang mit kontinuierlichen elektrischen Signalen entwickelt wurde. Diese Signale ändern sich im Laufe der Zeit fließend, im Gegensatz zu digitalen Signalen, die nur feste Logikzustände wie 0 und 1 darstellen.

Analog-ICs werden verwendet, wenn ein elektronisches System mit realen Bedingungen wie Schall, Temperatur, Licht, Druck, Spannung oder Strom arbeiten muss. Da diese Eingaben nicht von Natur aus digital sind, helfen Analog-ICs, physikalische Signale mit elektronischen Schaltungen zu verbinden.

Einfach ausgedrückt, fungiert ein Analog-IC als Frontend oder Steuerungsteil vieler elektronischer Systeme. Er ermöglicht Geräten, reale Signale zu erkennen, zu messen, anzupassen und darauf zu reagieren, bevor die Informationen von anderen Schaltungen verwendet werden.

Kernfunktionen von Analog-ICs in elektronischen Systemen

Analog-ICs führen je nach Schaltungsanforderung verschiedene Funktionen aus. Jede Funktion unterstützt einen spezifischen Teil der Signalverarbeitung, der Leistungsregelung oder des Systembetriebs.

• Signalverstärkung - Schwache elektrische Signale von Mikrofonen, Sensoren und Antennen werden auf nutzbare Werte erhöht, indem Verstärker wie Operationsverstärker und Audioverstärker-ICs verwendet werden.

• Signalfilterung - Unerwünschtes Rauschen, Welligkeit oder Störungen werden reduziert, sodass der nützliche Teil des Signals klarer und einfacher zu verarbeiten wird.

• Spannungsregelung - Eine stabile Spannung wird aufrechterhalten, auch wenn sich die Eingangsstromversorgung oder die Lastanforderung ändert. Dies hilft, empfindliche Komponenten vor instabiler Energie zu schützen.

• Signalumwandlung - ADC- und DAC-Schaltungen wandeln Informationen zwischen analogen und digitalen Formen um, damit Prozessoren, Mikrocontroller und analoge Geräte zusammenarbeiten können.

• Signalvergleich - Komparator-ICs überprüfen zwei Spannungspegel und erzeugen eine Ausgabe, je nachdem, welcher Eingang höher ist. Dies ist nützlich in Erkennungs-, Schutz- und Steuerungsschaltungen.

• Oszillation und Wellenform-Generierung - Einige Analog-ICs erzeugen Timingpulse, Taktsignale oder Wellenform-Ausgaben, die in Kommunikations-, Schalt- und Prüfschaltungen verwendet werden.

• Sensor-Signalaufbereitung - Die Ausgangssignale der Sensoren werden angepasst, um sie genauer, stabiler und für Mess- oder Regelungssysteme geeigneter zu machen.

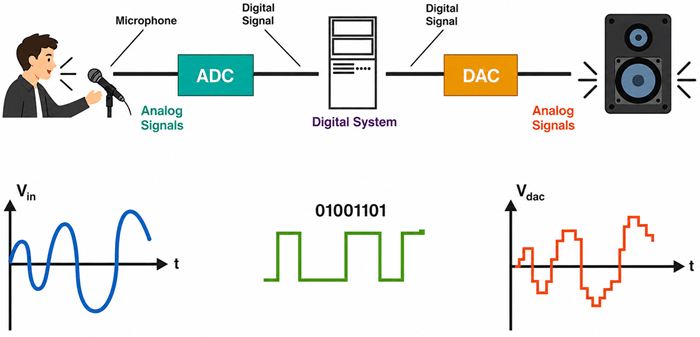

Wie analoge ICs reale Signale verarbeiten

In realen elektrischen Systemen beginnen die meisten Signale als analoge Signale. Wenn Sie beispielsweise in ein Mikrofon sprechen, erzeugt Ihre Stimme kontinuierlich sich ändernde elektrische Signale. Analoge ICs verarbeiten diese Signale zunächst, damit sie verstärkt, gefiltert oder in ein Format umgewandelt werden können, das digitale Systeme verstehen können.

Ein Analog-Digital-Wandler (ADC) wandelt die analoge Wellenform in digitale Binärdaten um. Nach der Umwandlung kann das digitale System, wie ein Mikrocontroller, Prozessor oder Computer, die Informationen verarbeiten, speichern oder übertragen.

Sobald die digitale Verarbeitung abgeschlossen ist, wandelt ein Digital-Analog-Wandler (DAC) die digitalen Daten wieder in ein analoges Signal um. Dies ermöglicht es Geräten wie Lautsprechern, Kopfhörern und Audioverstärkern, echte Klänge wiederzugeben, die Menschen hören können.

Der untere Teil des Bildes zeigt diesen Umwandlungsprozess klar:

• Die linke Wellenform zeigt das ursprüngliche glatte analoge Eingangssignal.

• Der mittlere Abschnitt zeigt die digitale binäre Darstellung des Signals.

• Die rechte Wellenform zeigt das rekonstruierte analoge Ausgangssignal nach der DAC-Umwandlung.

Haupttypen von analogen ICs

Operationsverstärker (Op-Amp) ICs

Operationsverstärker sind eines der am häufigsten verwendeten analogen ICs. Sie sind dafür ausgelegt, kleine Spannungssignale zu verstärken und werden häufig in Audiosystemen, Sensorsystemen, Filtern und Signalaufbereitungsanwendungen eingesetzt. Op-Amps können auch mathematische Operationen wie Addition, Subtraktion, Integration und Vergleich durchführen.

Komparator-ICs

Komparator-ICs vergleichen zwei Eingangs spannungen und bestimmen, welche höher ist. Die Ausgabe ändert sich je nach Spannungsdifferenz zwischen den Eingängen. Diese ICs werden häufig in der Spannungsüberwachung, Batteriemonitoring, Überspannungsschutz und Schaltungen verwendet.

Spannungsregler-ICs

Spannungsregler-ICs liefern eine stabile Ausgangsspannung für elektronische Systeme. Sie helfen, Schaltungen vor Spannungs schwankungen zu schützen, die durch wechselnde Eingangsleistungen oder unterschiedliche Lastbedingungen verursacht werden. Häufige Beispiele sind lineare Regler und Schaltnetzteile, die in Stromversorgungen und eingebetteten Systemen verwendet werden.

Analog-Digital-Wandler (ADC) ICs

ADC-ICs wandeln kontinuierliche analoge Signale in digitale Daten um, die Mikrocontroller und Prozessoren verstehen können. Sie werden häufig in Sensorsystemen, Datenerfassungsgeräten, Audioaufnahmegeräten und industriellen Überwachungssystemen eingesetzt.

Digital-Analog-Wandler (DAC) ICs

DAC-ICs führen die entgegengesetzte Funktion von ADCs aus, indem sie digitale Daten in analoge Spannungs- oder Stromsignale umwandeln. Diese ICs werden häufig in Audio-Wiedergabesystemen, Wellenformgeneratoren, Kommunikationsgeräten und Motorsteuerungssystemen eingesetzt.

Audioverstärker-ICs

Audioverstärker-ICs verstärken schwache Audiosignale, damit sie Lautsprecher oder Kopfhörer richtig antreiben können. Sie sind häufig in Fernsehern, Smartphones, Radios, tragbaren Lautsprechern und Kfz-Audiosystemen zu finden.

Oszillator und Timer ICs

Oszillator- und Timer-ICs erzeugen Taktsignale, Zeit signale und Wellenform-Ausgaben für elektronische Schaltungen. Diese ICs werden in Kommunikationssystemen, Schaltungen, Pulsgenerierung und Timingsteuerungsanwendungen eingesetzt.

Sensorinterface-ICs

Sensorinterface-ICs verarbeiten Signale von Sensoren, bevor die Informationen an einen Prozessor oder Controller gesendet werden. Sie können die Ausgangssignale von Sensoren verstärken, filtern oder stabilisieren, um die Genauigkeit und Zuverlässigkeit in Messsystemen zu verbessern.

Energimanagement-ICs (PMICs)

Energimanagement-ICs steuern die Stromverteilung, das Laden von Batterien, die Spannungssequenzierung und die Energieeffizienz in elektronischen Geräten. Sie werden häufig in Smartphones, Laptops, IoT-Geräten und tragbaren Elektronikgeräten eingesetzt.

Phasenregelschleifen (PLL) ICs

PLL-ICs synchronisieren die Frequenz und Phase von Signalen in Kommunikations- und Zeitsteuerungssystemen. Sie werden häufig in Rundfunkübertragungsgeräten, drahtlosen Kommunikationsgeräten, Taktsignal-Generatoren und Frequenzsynthesizern eingesetzt.

Wichtige Spezifikationen für analoge ICs

Spezifikation	Typische Daten / Bereich
Versorgungs spannung Bereich	±5 V, ±12 V, ±15 V, 3.3 V, 5 V, 1.8 V bis 36 V
Leistungsverbrauch	<1 mW (ultra-low power) to several watts
Bandbreite	10 kHz bis >1 GHz je nach IC-Typ
Verstärkung	1× (Puffer) bis >10.000× (80 dB)
Eingangsoffsetspannung	1 µV bis 10 mV
Geräuschleistung	1 nV/√Hz bis 100 nV/√Hz
Slew-Rate	0.1 V/µs bis >1000 V/µs
Gemeinsame Modusunterdrückungsverhältnis (CMRR)	70 dB bis 140 dB
Stromversorgungsunterdrückungsverhältnis (PSRR)	60 dB bis 130 dB
Ausgangssteuerungsfähigkeit	5 mA bis mehrere Ampere
Betriebstemperaturbereich	0°C bis 70°C, -40°C bis 85°C, -40°C bis 125°C
Linearität	±0,001% bis ±1%
Reaktionszeit	Nanosekunden (ns) bis Millisekunden (ms)
Gehäusetyp	DIP, SOIC, QFP, QFN, BGA, CSP

Analoge ICs in breiten Anwendungen

Energieverwaltungssysteme

Analoge ICs werden häufig in Stromversorgungs- und Energieverwaltungsschaltungen eingesetzt. Sie regeln die Spannung, verwalten den Stromfluss und schützen elektronische Systeme vor instabilen Strombedingungen. Diese ICs sind üblicherweise in AC-DC-Stromversorgungen, DC-DC-Wandlern, Ladegeräten und erneuerbaren Energiesystemen wie Solaranlagen zu finden.

Audio- und Videoelektronik

Audio- und Videogeräte sind stark auf analoge ICs für die Signalverstärkung und -verarbeitung angewiesen. Audioverstärker-ICs verbessern Audiosignale für Lautsprecher und Kopfhörer, während analoge Videoschaltungen helfen, bildbezogene Signale zu verarbeiten. Diese ICs werden häufig in Smartphones, Fernsehern, Soundsystemen, Kameras und Multimedia-Geräten verwendet.

Sensor- und Messsysteme

Viele Sensoren erzeugen kleine analoge Signale, die eine Aufbereitung erfordern, bevor sie genau gemessen werden können. Analoge ICs helfen, diese Sensorausgaben zu verstärken, zu filtern und zu stabilisieren. Sie werden häufig in der Temperaturerfassung, Drucküberwachung, medizinischen Instrumenten, industriellen Messgeräten und Laborprüfgeräten eingesetzt.

Kommunikation Systeme

Kommunikationssysteme verwenden analoge ICs zur Verarbeitung von Übertragungs- und Empfangssignalen. Diese ICs helfen, Signale zu verstärken, Interferenzen zu reduzieren und die Frequenzkontrolle in kabelgebundenen und drahtlosen Kommunikationsgeräten zu unterstützen. Anwendungen sind RF-Schaltungen, Transceiver, Netzwerkausrüstungen, Radios und drahtlose Kommunikationsmodule.

Automobilelektronik

Moderne Fahrzeuge verwenden analoge ICs in vielen elektronischen Steuerungssystemen. Sie unterstützen das Batteriemanagement, die Motorüberwachung, die Beleuchtungssteuerung, Infotainmentsysteme, Sensorinterfaces und Sicherheitskreise. Analoge ICs helfen auch, die Signalgenauigkeit und die Stromstabilität in rauen automobilen Umgebungen zu verbessern.

Industrieautomatisierung

Industriersysteme verwenden analoge ICs für Motorsteuerung, Überwachung, Sensorik und Rückkopplungsanwendungen. Diese ICs helfen, industrielle Anlagen präzise und zuverlässig zu betreiben, indem sie Signale von Sensoren und Steuerungssystemen verarbeiten. Gängige Anwendungen sind SPS-Systeme, Robotik, Fabrikautomatisierung und Prozessregelungsausrüstung.

Medizinische und Gesundheitsgeräte

Medizinelektronik erfordert eine präzise und stabile Signalverarbeitung, was analoge ICs in der Medizintechnik äußerst wichtig macht. Sie werden in EKG-Monitoren, Blutdruckmonitoren, Bildgebungssystemen, Hörgeräten und tragbaren medizinischen Elektronikgeräten eingesetzt, wo eine genaue Signalmessung entscheidend ist.

Analoge ICs in Unterhaltungselektronik

Unterhaltungselektronikgeräte verwenden analoge ICs zur Leistungsregelung, Audiosteuerung, Sensoranpassung und Anzeige. Smartphones, Tablets, Laptops, Smart-Home-Geräte, Spielesysteme und tragbare Elektronik sind alle auf analoge ICs für einen stabilen und effizienten Betrieb angewiesen.

Datenumwandlungssysteme

Analoge ICs sind entscheidend für Systeme, die Signale zwischen analogen und digitalen Formaten umwandeln. ADCs und DACs ermöglichen es Prozessoren und Mikrocontrollern, mit realen Signalen wie Ton, Licht und Sensorausgaben zu interagieren. Diese Schaltungen werden häufig in Audiogeräten, Datenakquisitionssystemen und eingebetteten Elektroniksystemen verwendet.

Wissenschaftliche und Instrumentierungsausrüstung

Präzisionsinstrumentierungssysteme sind auf analoge ICs für die genaue Signalverarbeitung und -messung angewiesen. Diese ICs werden in Oszilloskopen, digitalen Multimetern, Analysegeräten und wissenschaftlichen Prüfeinrichtungen eingesetzt, wo niedrige Geräuschpegel und hohe Genauigkeit erforderlich sind.

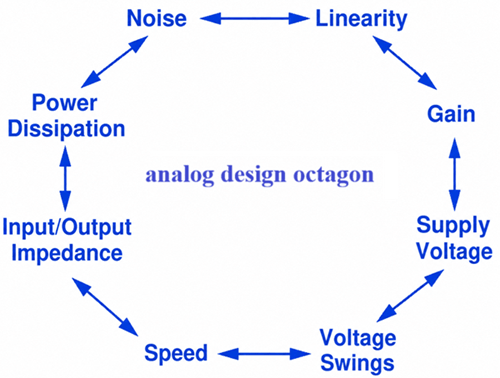

Anforderungsprofil für das Design von Analog-ICs

Das Design eines analogen ICs erfordert die Balance mehrerer elektrischer Parameter, um eine stabile und genaue Leistung zu erzielen. Im Gegensatz zu digitalen Schaltungen, die hauptsächlich mit festen Logikzuständen arbeiten, müssen analoge ICs kontinuierlich wechselnde Signale verarbeiten und dabei Verzerrungen, Rauschen und Signalverlust minimieren. Das Bild unten zeigt, wie viele wichtige Entwurfsparameter eng miteinander verbunden sind und sich häufig gegenseitig beeinflussen.

Eine Anforderung ist die niedrige Geräuschleistung, da unerwünschtes elektrisches Rauschen die Signalgenauigkeit, insbesondere in Audiosystemen, Schaltungen für Sensoren und Kommunikationsgeräten, verringern kann. Man muss auch die Linearität berücksichtigen, die bestimmt, wie genau der Ausgang dem Eingangssignal ohne Verzerrung folgt.

Gewinn und Spannungsbereich sind ebenfalls wichtig im Design von analogen ICs. Der Gewinn steuert, wie stark ein Signal verstärkt wird, während der Spannungsbereich den maximalen Ausgangssignalbereich definiert, den der Schaltkreis erzeugen kann. Gleichzeitig muss die Versorgungsspannung sorgfältig ausgewählt werden, um einen stabilen Betrieb ohne übermäßigen Stromverbrauch zu gewährleisten.

Weitere kritische Faktoren sind Geschwindigkeit, Ein-/Ausgangsimpedanz und Leistungsverlust. Hochgeschwindigkeitsanaloge Schaltungen erfordern eine schnelle Signalreaktion, während eine ordnungsgemäße Impedanzanpassung hilft, Signalverluste zwischen verbundenen Stufen zu verhindern. Der Leistungsverlust muss ebenfalls kontrolliert werden, um Überhitzung zu vermeiden und die langfristige Zuverlässigkeit aufrechtzuerhalten.

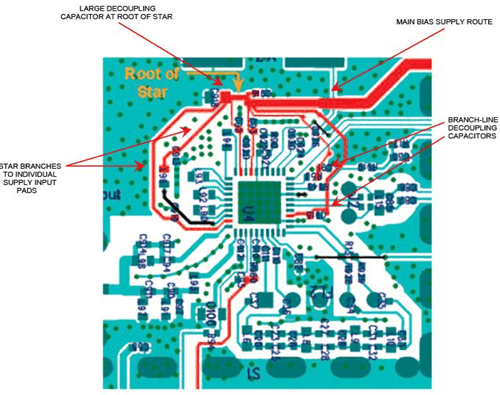

PCB-Designpraktiken für analoge IC-Schaltungen

Das PCB-Layout hat einen großen Einfluss auf die Leistung von analogen ICs, da analoge Signale leicht durch Rauschen, schlechte Erdung und instabile Stromleitungen beeinflusst werden können. Das Bild zeigt gute Layoutpraktiken wie Stern-Erdung, kontrollierte Stromführung und ordnungsgemäße Platzierung der Entkopplungskondensatoren.

Der große Entkopplungskondensator in der Nähe des Hauptversorgungspunktes trägt dazu bei, die Spannung stabil zu halten, während die kleineren Kondensatoren in der Nähe des ICs hochfrequentes Rauschen reduzieren. Dies ist wichtig, da laute Stromversorgung Verstärker, ADCs, DACs und Sensorsignale beeinflussen kann.

Die Sternverkabelung hilft ebenfalls, Erdschleifen und unerwünschte Störungen zwischen den Schaltungsteilen zu reduzieren. Für bessere Ergebnisse sollten analoge Leitungen kurz, sauber und von lauten digitalen oder Schaltleitungen ferngehalten werden.

Einfach gesagt, kann sogar ein guter analoger IC schlecht abschneiden, wenn das PCB-Layout nicht sorgfältig entworfen ist. Ein sauberes Layout verbessert die Signalgenauigkeit, reduziert Rauschen und macht die Schaltung zuverlässiger.

Analog IC vs Digital IC

Merkmal	Analoger IC	Digitaler IC
Signaltyp	Handhabt kontinuierliche Signale	Handhabt binäre Signale (0 und 1)
Datenverarbeitung	Verarbeitet physikalische Signale aus der realen Welt	Verarbeitet digitale Logik und Daten
Signalverhalten	Glatt und kontinuierlich wechselnd	Diskret und schrittweise
Hauptfunktion	Verstärkung, Filterung, Regelung, Sensorik	Berechnung, logische Operationen, Datenverarbeitung
Rauschanfälligkeit	Empfindlicher gegenüber elektrischen Störungen	Weniger empfindlich gegenüber kleinen Signalrauschen
Genauigkeit	Beeinflusst von Rauschen und Bauteilvariationen	Stabiler und wiederholbarer
Geschwindigkeit	In der Regel langsamer bei Berechnungsaufgaben	Schneller bei logischen und Verarbeitungsaufgaben
Stromverbrauch	Kann je nach Signalbedingungen variieren	Oft für einen energieeffizienten digitalen Betrieb optimiert
Häufige Komponenten	Operationsverstärker, ADCs, DACs, Spannungsregler	Mikroprozessoren, Logikgatter, Speicher-ICs
Typische Anwendungen	Audiosysteme, Sensoren, Stromversorgungen	Computer, Smartphones, digitale Systeme

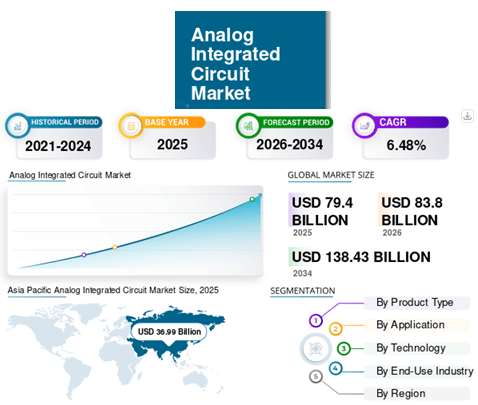

Marktanalyse von analogen ICs

Der Markt für analoge ICs wächst weiterhin, da moderne elektronische Geräte nach wie vor stark auf die Verarbeitung von Signalen aus der realen Welt, das Energiemanagement und die Schnittstellen zu Sensoren angewiesen sind. Analoge ICs bleiben in Branchen wie Automotive, Unterhaltungselektronik, industrielle Automatisierung, Telekommunikation und Gesundheitssystemen unverzichtbar.

Basierend auf den im Bild dargestellten Marktdaten wurde der globale Markt für analoge integrierte Schaltungen im Jahr 2025 auf etwa 79,4 Milliarden USD geschätzt und wird voraussichtlich in den kommenden Jahren stetig wachsen. Der Markt wird bis 2034 voraussichtlich ungefähr 138,43 Milliarden USD erreichen, mit einer jährlichen Wachstumsrate (CAGR) von etwa 6,48%. Dieses Wachstum wird hauptsächlich durch die zunehmende Nachfrage nach Elektrofahrzeugen, IoT-Geräten, erneuerbaren Energiesystemen, industrieller Automatisierung und fortschrittlichen Kommunikationstechnologien angetrieben.

Die Region Asien-Pazifik bleibt einer der größten Märkte für analoge ICs aufgrund starker Halbleiterfertigung, hoher Elektronikproduktion und steigender Nachfrage nach Smartphones, Automobil-Elektronik und Industrieausrüstung. Länder wie China, Japan, Südkorea und Taiwan spielen eine wichtige Rolle in der Produktion und Entwicklung von analogen Halbleitern.

Ein weiterer wichtiger Faktor, der das Marktwachstum vorantreibt, ist die zunehmende Nutzung von Mixed-Signal-Systemen, in denen analoge ICs mit digitalen Prozessoren zusammenarbeiten. Technologien wie ADCs, DACs, Energiemanagement-ICs, Sensorinterface-ICs und RF-analoge Schaltungen werden in KI-Geräten, smarten Fabriken, medizinischer Elektronik und zukünftigen Kommunikationssystemen immer wichtiger.

Häufig gestellte Fragen zu analogen ICs

1. Warum sind analoge ICs immer noch wichtig, obwohl die meisten modernen Systeme digitale Technologie verwenden?

Analoge ICs sind nach wie vor unerlässlich, da reale Signale wie Klang, Licht, Temperatur und Druck von Natur aus analog sind. Bevor digitale Prozessoren diese Informationen nutzen können, müssen analoge ICs die Signale zunächst verstärken, filtern, regulieren oder in digitale Daten umwandeln.

2. Was passiert, wenn ein analoger IC eine rauscharme Stromversorgung erhält?

Eine rauschende Stromversorgung kann die Signalgenauigkeit verringern und instabile Betriebe verursachen. In Audiosystemen kann es unerwünschtes Brummgeräusch oder Verzerrungen erzeugen, während es in Sensorschaltungen falsche Messwerte liefern kann. Deshalb verwenden analoge Schaltungen oft Filter- und Entkopplungskondensatoren.

3. Warum sind die PCB-Layouts von analogen ICs empfindlicher als die von digitalen PCB-Layouts?

Analoge IC-Schaltungen verarbeiten sehr kleine und kontinuierlich wechselnde Signale, wodurch sie anfälliger für elektrisches Rauschen und Störungen sind. Schlechte Erdung, lange Leiterbahnen oder unsachgemäße Rückführung können die Signalqualität und die Gesamtleistung der Schaltung leicht beeinträchtigen.

4. Wie ermöglichen ADCs und DACs, dass analoge und digitale Systeme zusammenarbeiten?

Ein ADC wandelt reale analoge Signale in digitale Daten für Prozessoren und Mikrocontroller um. Ein DAC führt den Umkehrprozess durch, indem er digitale Daten wieder in analoge Signale umwandelt, die von Geräten wie Lautsprechern oder Aktuatoren verwendet werden können.

5. Was ist der Unterschied zwischen Signalverstärkung und Signalaufbereitung in analogen ICs?

Die Signalverstärkung erhöht hauptsächlich die Signalstärke, während die Signalaufbereitung die Gesamtqualität des Signals verbessert, indem sie Rauschen filtert, Spannungspegel stabilisiert und das Signal für die Messung oder Verarbeitung vorbereitet.

6. Warum benötigen Mixed-Signal-Systeme sowohl analoge ICs als auch digitale ICs?

Mixed-Signal-Systeme kombinieren analoges Sensing mit digitaler Verarbeitung. Analoge ICs interagieren mit physischen Signalen, während digitale ICs Berechnungen, Speicher und logische Operationen durchführen. Beide sind notwendig für Geräte wie Smartphones, IoT-Systeme und medizinische Elektronik.
