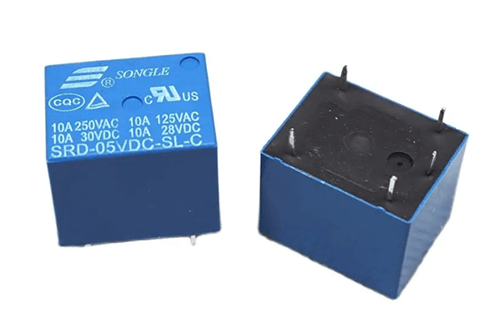

A 5V 5-Pin-Relais (SRD-Serie) ist ein elektromechanischer Schalter, der den sicheren Betrieb von Lasten mit höherer Spannung oder höherem Strom über ein Niederspannungs-5-V-Steuersignal ermöglicht.Es wird häufig in Steuer- und Automatisierungsschaltkreisen eingesetzt, bei denen eine elektrische Trennung zwischen Steuerseite und Lastseite erforderlich ist.
Dieses Relais verfügt normalerweise über fünf Pins: zwei Spulenpins für den 5-V-DC-Eingang und drei Kontaktpins – COM (gemeinsam), NO (normalerweise offen) und NC (normalerweise geschlossen).Die Kontaktstruktur ist SPDT und ermöglicht eine flexible Schaltlogik, je nachdem, ob die Last ein- oder ausgeschaltet werden soll, wenn das Relais erregt wird.
Wenn 5 V an die Spule angelegt werden, bewegt ein interner Elektromagnet den Kontakt von NC auf NO und ermöglicht so ein zuverlässiges Schalten von Lasten wie Lampen, Motoren, Pumpen oder Wechselstromkreisen.

|
Pin
Nummer |
Pin
Name |
Typ |
Funktion |
|
1 |
Spule |
Kontrolle |
Eine Seite des
5-V-DC-Spule.Legen Sie 5 V an Pin 1 und Pin 2 an, um das Relais zu aktivieren. |
|
2 |
Spule |
Kontrolle |
Andere Seite von
die 5-V-DC-Spule.Bei Standard-SRD-Relais spielt die Polarität normalerweise keine Rolle. |
|
3 |
COM (gemeinsam) |
Kontakt |
Gemeinsames Schalten
Terminal.Wird je nach Relaisstatus entweder an NO oder NC angeschlossen. |
|
4 |
NC (Normalerweise
geschlossen) |
Kontakt |
Verbunden mit COM
wenn die Relaisspule nicht erregt ist.Öffnet, wenn das Relais aktiviert ist. |
|
5 |
NEIN (Normalerweise
offen) |
Kontakt |
Nicht verbunden
von COM im Leerlauf.Stellt nur dann eine Verbindung zu COM her, wenn das Relais aktiviert ist. |
• SRD-03VDC-SL-C (3-V-Spulenrelais)
• SRD-12VDC-SL-C (12-V-Spulenrelais)
• 5 V 1-Kanal-Relaismodul (basierend auf SRD-Relais)
• 5 V 4-Kanal-Relaismodul (basierend auf SRD-Relais)
|
Parameter |
Spezifikation |
|
Relaistyp |
Elektromechanisch
Relais |
|
Spule (Trigger)
Spannung |
5 V Gleichstrom |
|
Spule (Trigger)
Aktuell |
~70 mA (nominal) |
|
Kontakt
Konfiguration |
SPDT (1 Form C),
5-polig |
|
Maximale Klimaanlage
Schaltstrom |
10 A |
|
Maximale Klimaanlage
Schaltspannung |
250 VAC / 125
VAC |
|
Maximaler Gleichstrom
Schaltstrom |
10 A |
|
Maximaler Gleichstrom
Schaltspannung |
30 VDC / 28 VDC |
|
Betriebszeit |
≤ 10 ms |
|
Release-Zeit |
≤ 5 ms |
|
Maximal
Schaltfrequenz |
300 Operationen
pro Minute (mechanisch) |
|
Gehäusematerial |
Kunststoff geformt
Fall |
|
Montageart |
Durchkontaktierte Leiterplatte
Montage |

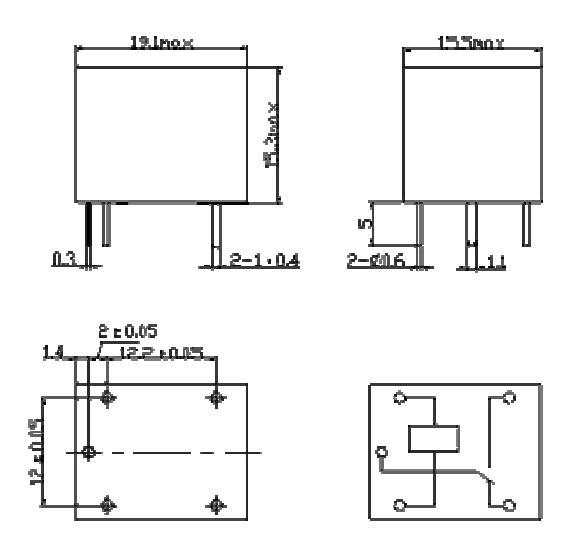

• Hohe Schaltleistung von bis zu 10 A trotz kompakter Größe, wodurch es sich für Leiterplattenlayouts mit hoher Dichte eignet.
• 5-V-DC-Spulenbetrieb, ideal für die direkte Verbindung mit Mikrocontrollern und Niederspannungs-Steuerkreisen.
• SPDT-Kontaktkonfiguration (1 Form C), die sowohl die Schaltoptionen „Normal offen“ (NO) als auch „Normal geschlossen“ (NC) bietet.
• Zertifiziert für Sicherheit und Zuverlässigkeit, mit UL-, cUL- und TÜV-Anerkennung für weltweite Konformität.
• Robustes Kunststoffgehäuse, das hohen Betriebstemperaturen standhält und eine verbesserte chemische Beständigkeit bietet.
• Erhältlich in versiegelter und flussmittelfester Ausführung, die interne Komponenten vor Staub, Feuchtigkeit und Flussmittel schützt.
• Spule mit geringem Stromverbrauch, reduziert die Wärmeentwicklung und verbessert die Energieeffizienz.
• Einfaches und robustes Magnetkreisdesign, optimiert für stabilen Betrieb und kostengünstige Massenproduktion.
• Schnelle Betätigungs- und Freigabezeiten sorgen für eine reaktionsschnelle Schaltleistung.
• Elektrische Isolierung zwischen Spule und Kontakten, wodurch die Sicherheit bei der Steuerung von Hochspannungs- oder Hochstromlasten erhöht wird.
• Lange mechanische und elektrische Lebensdauer, geeignet für häufige Schaltanwendungen in Automatisierungs- und Steuerungssystemen.
• Haushaltsgeräte
• Büromaschinen
• Audioausrüstung
• Videoausrüstung
• Fernsehempfänger
• Monitoranzeigen
• Fernbedienungssysteme
• Hausautomationssysteme
• Intelligente Schalter und IoT-Geräte
• Industrielle Schalttafeln
• Automatisierungs- und SPS-Schnittstellen
• Motorsteuerkreise
• Pumpen- und Lüftersteuerung
• Umschaltung der Stromversorgung
• Batteriemanagementsysteme
• Automobilelektronik
• Sicherheits- und Alarmsysteme
• Prüf- und Messgeräte
• Lichtsteuerungssysteme
Bevor Sie ein 5-V-Relais verwenden, ist es wichtig, zwei wichtige Parameter zu verstehen. Die erste ist die Trigger- oder Spulenspannung.Ein 5-V-Relais benötigt eine 5-V-Gleichstromversorgung, um die Spule mit Strom zu versorgen und den internen Kontakt von Common-NC auf Common-NO umzuschalten.Die Wahl der richtigen Spulenspannung gewährleistet einen stabilen Betrieb und verhindert unzuverlässiges Schalten.

Der zweite Parameter ist die Lastspannung und der Nennstrom.Diese Nennwerte legen die maximalen elektrischen Grenzwerte fest, die die Relaiskontakte verarbeiten können.Typische 5-V-Relais unterstützen je nach Modell Lasten bis zu 30 V DC bei 10 A. Die angeschlossene Last muss innerhalb dieser Grenzen bleiben, um Kontaktschäden, Überhitzung oder vorzeitigen Ausfall zu vermeiden.

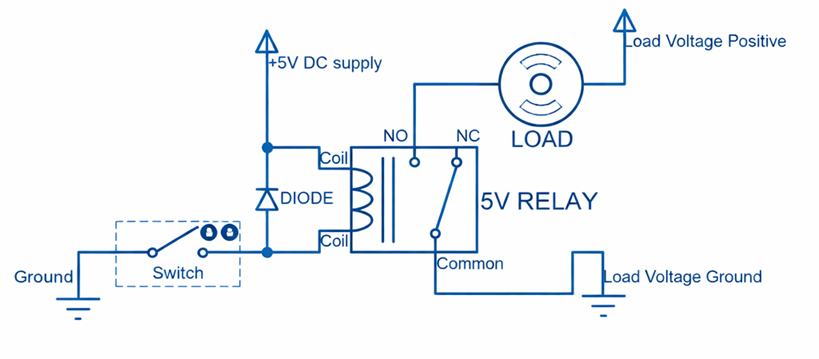

Eine einfache Relaisschaltung verwendet eine 5-V-Gleichstromversorgung, die an eine Seite der Spule angeschlossen ist, während die andere Seite durch einen Schalter, einen Transistor oder einen Mikrocontroller-Ausgang gesteuert wird.Über die Spule ist eine Rücklaufdiode in Sperrrichtung geschaltet, um Spannungsspitzen zu unterdrücken, die beim Ausschalten des Relais entstehen.Dies schützt die Steuerschaltung und verbessert die langfristige Zuverlässigkeit.
Auf der Lastseite wird die Versorgungsspannung an den gemeinsamen Anschluss angeschlossen, während die Last entweder an den normalerweise offenen oder den normalerweise geschlossenen Kontakt angeschlossen ist.Der NO-Kontakt hält die Last ausgeschaltet, bis das Relais erregt wird, während der NC-Kontakt die Last standardmäßig eingeschaltet hält.Diese einfache Konfiguration macht das 5-V-Relais zu einer flexiblen und zuverlässigen Lösung für viele elektronische Schaltanwendungen.
Um einen sicheren Betrieb eines 5-V-5-Pin-Relais zu gewährleisten, muss die Spule mit der richtigen Spannung und ausreichend Strom betrieben werden.Obwohl die Relaisspule mit 5 V DC betrieben wird, können die meisten Mikrocontroller-Pins den erforderlichen Strom nicht direkt liefern, daher sollte eine Transistor- oder Relaistreiberschaltung verwendet werden.Es wird dringend empfohlen, eine Flyback-Diode über der Spule zu installieren, um Spannungsspitzen beim Ausschalten des Relais zu unterdrücken und so die empfindliche Steuerelektronik zu schützen.
Die an die Relaiskontakte angeschlossene Last muss immer innerhalb der angegebenen Spannungs- und Stromwerte bleiben.Das Überschreiten dieser Grenzwerte kann zu Kontaktlichtbögen, Überhitzung oder vorzeitigem Ausfall führen.Bei Wechselstrom-Netzanwendungen sind ordnungsgemäße Isolationsabstände, sichere Verkabelung und zertifizierte Gehäuse unerlässlich, um das Risiko eines Stromschlags oder eines Brandes zu verringern.
Um die elektrische Isolierung aufrechtzuerhalten, sollte ein ausreichender PCB-Abstand zwischen Spule und Kontaktbahnen eingehalten werden.In Umgebungen mit Feuchtigkeit, Staub oder Chemikalienbelastung werden abgedichtete Relaisversionen bevorzugt.Regelmäßige Inspektionen und die richtige Montageausrichtung verbessern die Zuverlässigkeit und den langfristig sicheren Betrieb zusätzlich.

Das 5-polige 5-V-Relais bietet eine praktische Balance aus kompakter Größe, starker Schaltfähigkeit und elektrischer Isolierung, wodurch es für eine Vielzahl elektronischer und industrieller Anwendungen geeignet ist.Durch das Verständnis der Pinbelegung, Funktionsprinzipien, Spezifikationen und Sicherheitsanforderungen können Benutzer das Relais sicher in Steuer- und Automatisierungsschaltkreise integrieren.Bei richtiger Anwendung bleibt das 5V 5-Pin-Relais eine zuverlässige und vielseitige Komponente für Schaltaufgaben in einfachen und anspruchsvollen elektronischen Systemen.
Ja, aber nicht direkt vom GPIO-Pin.Ein Transistor- oder Relaismodul ist erforderlich, da die Relaisspule normalerweise mehr Strom zieht, als ein Mikrocontroller-Pin sicher liefern kann.
Das Anlegen einer höheren Spannung kann die Spule überhitzen, die Lebensdauer des Relais verkürzen oder einen dauerhaften Ausfall verursachen.Passen Sie die Spulenspannung immer an die Nennspannung an.
Ja, die meisten 5-V-Relais der SRD-Serie sind für den Dauerbetrieb ausgelegt, sofern die Spulenspannung und die Umgebungstemperatur innerhalb der Spezifikationen bleiben.
Dies weist normalerweise auf eine falsche Verkabelung an den COM-, NO- oder NC-Klemmen oder auf eine Last hin, die die Kontaktbelastbarkeit des Relais überschreitet.
Die Spulenleistung definiert, wie das Relais aktiviert wird, während die Kontaktleistung die maximale Spannung und den maximalen Strom definiert, den das Relais sicher schalten kann.
Ja, es kann sowohl Gleichstrom- als auch Wechselstromlasten schalten, solange Spannung und Strom innerhalb der angegebenen Kontaktwerte bleiben.
Eine Rücklaufdiode schützt den Steuerkreis vor Hochspannungsspitzen, die beim Ausschalten der Relaisspule entstehen.
Versiegelte Relais bieten einen besseren Schutz gegen Staub, Feuchtigkeit und Lötflussmittel und machen sie in rauen Umgebungen zuverlässiger.
