Leitfaden zum Funktionsprinzip, der Treiberschaltung und der Verwendung von 650-nm-Laserdioden

Die 650-nm-Laserdiode ist aufgrund ihrer leuchtend roten Ausgabe, ihrer kompakten Größe, ihres geringen Stromverbrauchs und ihrer zuverlässigen Leistung eine der am häufigsten verwendeten sichtbaren Laserquellen.In diesem Artikel werden Struktur, Merkmale, Funktionsprinzipien, Symbole, Spezifikationen, typische Merkmale, praktische Verwendung und mehr erläutert.

Katalog

Übersicht über 650-nm-Laserdioden

A 650-nm-Laserdiode ist ein kompaktes Halbleiterbauelement, das kohärentes rotes Licht mit einer Wellenlänge von etwa 650 Nanometern aussendet.Diese Wellenlänge erscheint als leuchtend rote Farbe und liegt am Rand des sichtbaren Lichtspektrums.Im Gegensatz zu Standard-LEDs erzeugen Laserdioden einen stark fokussierten, schmalen Strahl, wodurch sie für Präzisionsanwendungen geeignet sind.

Das Gerät ermöglicht die Rekombination von Elektronen und Löchern in einem speziell entwickelten Halbleiterübergang.Wenn dieser Prozess oberhalb seines Schwellenstroms betrieben wird, erzeugt er eine stimulierte Emission, die einen stabilen und gerichteten Laserstrahl erzeugt.Typische 650-nm-Laserdioden arbeiten mit niedrigen Spannungen (ca. 2–3 V) und erfordern einen Konstantstromtreiber, um eine sichere und zuverlässige Leistung zu gewährleisten.

650-nm-Laserdiodensymbol

Das Symbol „Laserdiode (650 nm)“ stellt ein Laserdiodenpaket dar, das sowohl eine Laserdiode (LD) als auch eine interne Fotodiode (PD) zur optischen Leistungsüberwachung enthält.

Im Symbol ist rechts die LD (Laserdiode) dargestellt.Sie emittiert kohärentes rotes Licht bei 650 nm und verfügt über eine definierte Anode (+) und Kathode (-), ähnlich einer Standarddiode, jedoch für die Laseremission optimiert.Dies ist das wichtigste lichterzeugende Element.

Auf der linken Seite erfasst die PD (Fotodiode) einen Teil des emittierten Lichts.Es erzeugt einen Rückkopplungsstrom proportional zur Laserleistung und ermöglicht so eine präzise Steuerung der optischen Leistung in geregelten Lasertreiberschaltungen.

Der obere Anschluss mit der Bezeichnung „Case“ ist normalerweise mit dem Metallgehäuse verbunden und je nach Modell häufig intern entweder mit der LD-Anode oder der Kathode verbunden.

Spezifikationen für 650-nm-Laserdioden

Parameter	Spezifikation
Gerätetyp	Laserdiode
Wellenlänge	635 nm – 660 nm (typ. 650 nm)
Optischer Ausgang Leistung (Po)	5 mW
Betrieb Spannung (Vop)	2,2 V (typ.), 2,7 V (max.)
Schwelle Strom (Ith)	15 mA (min.), 20 mA (typ.), 30 mA (max.)
Betrieb Strom (Iop)	65mA – 80mA
Aufstiegszeit	0,5 ns
Herbstzeit	0,5 ns
Betrieb Temperatur	−10 °C bis +40 °C
Lagerung Temperatur	−15 °C bis +85 °C
Abstrahlwinkel Abweichung	−3° bis +3° (parallel und senkrecht)
Strahldivergenz (Parallel)	8° – 12°
Strahldivergenz (Senkrecht)	23° – 32°
Paketoptionen	TO-18 (Ø 5,6 mm), TO-5 (Ø 9 mm)
Compliance	RoHS-konform
Qualitätsniveau	Hoch
Kosten	Wirtschaftlich

Merkmale der 650-nm-Laserdiode

Rote Wellenlängenausgabe (650-nm-Bereich)

Die 650-nm-Laserdiode arbeitet im sichtbaren roten Spektrum, typischerweise zwischen 635 nm und 660 nm.Diese Wellenlänge ist für das menschliche Auge gut sichtbar und eignet sich daher ideal für Anwendungen wie Laserpointer, Ausrichtungswerkzeuge, Barcode-Scanner und optische Sensoren.Seine hohe Sichtbarkeit ermöglicht eine genaue Zielerfassung und Erkennung auch bei geringer Ausgangsleistung.

Niedrige Betriebsspannung

Diese Laserdiode benötigt eine relativ niedrige Betriebsspannung, typischerweise etwa 2,2 V und maximal 2,7 V.Durch die niedrige Spannungsanforderung ist es mit batteriebetriebenen und stromsparenden elektronischen Systemen kompatibel, was dazu beiträgt, den Gesamtstromverbrauch zu senken und gleichzeitig das Schaltungsdesign zu vereinfachen.

Stabile optische Ausgangsleistung

Mit einer typischen optischen Ausgangsleistung von 5 mW sorgt die 650-nm-Laserdiode für eine stabile und gleichmäßige Lichtemission.Dieser kontrollierte Ausgang eignet sich für Präzisionsanwendungen, bei denen eine übermäßige Leistung Sicherheitsbedenken oder Schäden an optischen Komponenten hervorrufen könnte und dennoch ausreichend Helligkeit für klare Sicht liefert.

Schnelle Schaltgeschwindigkeit

Die Laserdiode zeichnet sich durch sehr schnelle Anstiegs- und Abfallzeiten von ca. 0,5 ns aus.Diese schnelle Reaktion ermöglicht eine Hochgeschwindigkeitsmodulation, wodurch sich das Gerät für Datenübertragung, optische Kommunikationsexperimente und schnelle Scansysteme eignet, bei denen ein schnelles Ein- und Ausschalten erforderlich ist.

Niedriger Schwellenstrom

Der Schwellenstrom liegt zwischen 15 mA und 30 mA, sodass die Laserdiode bereits bei relativ niedrigen Stromstärken mit dem Lasern beginnen kann.Ein niedriger Schwellenstrom verbessert die Effizienz, reduziert die Wärmeentwicklung und verlängert die Lebensdauer des Geräts, insbesondere bei Anwendungen im Dauerbetrieb.

Kontrollierte Strahldivergenz

Die Strahldivergenz ist gut definiert, mit einer geringeren Divergenz in paralleler Richtung und einer größeren Divergenz in senkrechter Richtung.Diese kontrollierte Strahlform ermöglicht es Designern, einfache Optiken zu verwenden, um den Laserstrahl für präzise Ziel-, Scan- oder Projektionszwecke zu kollimieren oder zu formen.

Großer Temperaturbetriebsbereich

Die Laserdiode ist für den zuverlässigen Betrieb zwischen −10 °C und +40 °C ausgelegt und behält unter verschiedenen Umgebungsbedingungen eine stabile Leistung bei.Dadurch eignet es sich für Innen- und Leichtindustrieanwendungen, bei denen Temperaturschwankungen zu erwarten sind.

Kompakte Dosenverpackung aus Metall

Die Laserdiode ist in den Metallgehäusen TO-18 (5,6 mm) und TO-5 (9 mm) erhältlich und bietet eine hervorragende Wärmeableitung und mechanische Haltbarkeit.Diese branchenüblichen Pakete vereinfachen die Montage, das Wärmemanagement und die Integration in bestehende optische und elektronische Designs.

RoHS-konform und kostengünstig

Die Laserdiode entspricht den RoHS-Vorschriften und stellt so sicher, dass sie frei von gefährlichen Substanzen und sicher für den globalen Markt ist.Seine günstigen Kosten in Kombination mit zuverlässiger Leistung machen es zu einer beliebten Wahl für die Massenproduktion von Unterhaltungselektronik und Industrieprodukten.

Typische Kennlinien

Die Kurve der optischen Ausgangsleistung vs. Durchlassstrom zeigt, dass die Laserdiode erst nach Erreichen eines Schwellenstroms mit der Lichtemission beginnt.Unterhalb dieses Punktes ist die Ausgangsleistung nahezu Null.Sobald der Schwellenwert überschritten wird, steigt die optische Leistung nahezu linear mit dem Strom an.Die Kurven bei unterschiedlichen Temperaturen zeigen, dass höhere Temperaturen mehr Strom benötigen, um die gleiche Ausgangsleistung zu erreichen, was bedeutet, dass der Wirkungsgrad mit steigender Temperatur abnimmt.

Das Diagramm „Durchlassspannung vs. Durchlassstrom“ zeigt, wie die Durchlassspannung der Diode mit steigendem Strom allmählich ansteigt.Es zeigt auch, dass bei höheren Temperaturen die Durchlassspannung bei gleichem Strom etwas niedriger ist.Dieses Verhalten ist typisch für Halbleiterbauelemente und wichtig beim Entwurf von Stromtreibern und Netzteilen.

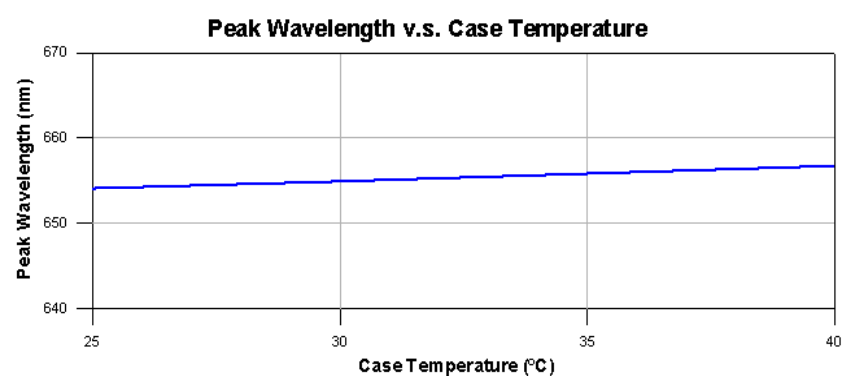

Die Kurve „Spitzenwellenlänge vs. Gehäusetemperatur“ zeigt, dass sich die emittierte Wellenlänge mit zunehmender Temperatur zu einer längeren Wellenlänge verschiebt.Bei einer 650-nm-Laserdiode ist diese Verschiebung gering, aber spürbar, was darauf hinweist, dass die Temperaturkontrolle bei Anwendungen wichtig ist, bei denen Wellenlängenstabilität und Farbgenauigkeit von entscheidender Bedeutung sind.

Das Fernfeldmusterdiagramm beschreibt, wie sich der Laserstrahl im Raum ausbreitet.Es zeigt, dass die Strahldivergenz in senkrechter Richtung breiter und in paralleler Richtung schmaler ist, was zu einer elliptischen Strahlform führt.Dies erklärt, warum häufig zusätzliche Optiken wie Linsen oder Strahlformer erforderlich sind, um die Laserleistung effektiv zu fokussieren oder zu kollimieren.

Wie eine Laserdiode in der Praxis eingesetzt wird

Um eine 650-nm-Laserdiode zu verwenden, muss sie über eine Laserdioden-Treiberschaltung mit Strom versorgt werden, wie im Diagramm dargestellt.Laserdioden sind sehr stromempfindlich und können bei direktem Anschluss an eine 9-V-Versorgung leicht zerstört werden.Ein zu hoher Strom kann zu einem sofortigen Ausfall führen, während ein zu geringer Strom den Laserbetrieb verhindert.Die Treiberschaltung sorgt dafür, dass die Diode einen kontrollierten und stabilen Strom für einen sicheren Betrieb erhält.

In dieser Schaltung ist ein Spannungsregler LM317 als Konstantstromquelle konfiguriert.Die mit dem Einstellstift (ADJ) verbundenen Widerstände R1 und R2 bestimmen den durch die Laserdiode fließenden Ausgangsstrom.Dieser Aufbau ermöglicht den Betrieb der Laserdiode mit einem festen und sicheren Stromniveau.Wenn eine einstellbare Helligkeit erforderlich ist, kann der Widerstand R2 durch ein Potentiometer ersetzt werden, um den Ausgangsstrom zu variieren und die Laserintensität zu steuern.

Die Kondensatoren C1 und C2 verbessern die Schaltungsstabilität und schützen die Laserdiode.Der Eingangskondensator C1 filtert hochfrequentes Rauschen aus der Stromversorgung, während der Ausgangskondensator C2 Spannungsschwankungen glättet und Stromspitzen reduziert, die die Diode beschädigen könnten.Zusammen tragen diese Komponenten dazu bei, einen zuverlässigen und stabilen Laserbetrieb zu gewährleisten.

Durch die Verwendung dieser Treiberschaltung zusammen mit einem geeigneten Kühlkörper für die Laserdiode kann eine 650-nm-Laserdiode sicher und konsistent betrieben werden.

650-nm-Laserdiodenanwendungen

• Laserpointer

• Barcode-Scanner

• Optische Ausrichtungssysteme

• DIY-Elektronikprojekte

• Optische Sensoren

• Medizinische und kosmetische Geräte

• Lasergravur und -markierung

• Optische CD/DVD-Laufwerke

• Sicherheits- und Tripwire-Systeme

• Labor- und wissenschaftliche Instrumente

Sicherer Betrieb der 650-nm-Laserdiode

Eine 650-nm-Laserdiode muss immer mit einem betrieben werden Konstantstrom-Treiberschaltung.Laserdioden reagieren äußerst empfindlich auf Stromschwankungen und der direkte Anschluss an eine Stromversorgung kann sofort zu Schäden führen.Ein geeigneter Treiber begrenzt und stabilisiert den Strom und stellt so sicher, dass die Diode innerhalb ihrer Nennspezifikationen arbeitet und eine lange Lebensdauer beibehält.

Wärmemanagement ist für einen sicheren Betrieb unerlässlich.Während die Laserdiode läuft, erzeugt sie Wärme, die den Wirkungsgrad verringern und die Ausgangswellenlänge verschieben kann.Die Montage der Diode auf einem geeigneten Kühlkörper oder Metallgehäuse trägt zur Wärmeableitung bei und verhindert eine Überhitzung, insbesondere im Dauer- oder Hochstrombetrieb.

Elektrischer Schutz sollte auch berücksichtigt werden.Kondensatoren in der Treiberschaltung helfen, Rauschen zu unterdrücken und plötzliche Stromspitzen zu verhindern, die die Diode beschädigen könnten.Die richtige Verkabelung, die richtige Polarität und die Vermeidung elektrostatischer Entladungen (ESD) während der Handhabung sind wichtig, um versehentliche Ausfälle zu verhindern.

Schließlich, Laser-Sicherheitsvorkehrungen muss befolgt werden.Schauen Sie niemals direkt in den Laserstrahl und richten Sie ihn niemals auf Augen oder reflektierende Oberflächen.Selbst 650-nm-Laserdioden mit geringer Leistung können Augenverletzungen verursachen.Die Verwendung einer Schutzbrille bei Bedarf und die Einhaltung grundlegender Lasersicherheitsrichtlinien gewährleisten eine sichere und verantwortungsvolle Verwendung.

Mechanische Abmessungen der 650-nm-Laserdiode

Fazit

Mit einer stabilen roten Wellenlänge von 650 nm, niedriger Betriebsspannung, schneller Schaltfähigkeit und kompaktem Metallgehäuse kann es problemlos in moderne elektronische und optische Systeme integriert werden.Durch das Verständnis der Spezifikationen, Eigenschaften und korrekten Verwendungsmethoden können Sie eine zuverlässige Leistung, eine längere Lebensdauer und einen sicheren Betrieb der 650-nm-Laserdiode sowohl bei professionellen als auch bei Heimwerkeranwendungen gewährleisten.

Häufig gestellte Fragen [FAQ]

1. Kann eine 650-nm-Laserdiode direkt über eine Batterie mit Strom versorgt werden?

Nein, eine 650-nm-Laserdiode sollte niemals direkt über eine Batterie mit Strom versorgt werden, da Stromschwankungen das Gerät sofort beschädigen können.Es ist immer ein Konstantstromtreiber erforderlich.

2. Was ist der Unterschied zwischen einer Laserdiode und einer roten LED?

Eine Laserdiode erzeugt kohärentes, stark fokussiertes Licht, während eine rote LED inkohärentes, weitwinkliges Licht mit viel geringerer Intensität und Präzision aussendet.

3. Wie lange hält eine 650-nm-Laserdiode normalerweise?

Bei richtiger Ansteuerung und Kühlung kann eine 650-nm-Laserdiode mehrere tausend bis zehntausend Stunden lang zuverlässig arbeiten.

4. Kann eine 650-nm-Laserdiode im Freien bei Sonnenlicht verwendet werden?

Ja, aber bei starker Sonneneinstrahlung kann die Sicht eingeschränkt sein, daher werden kontrastreichere Optiken oder kontrollierte Lichtverhältnisse empfohlen.

5. Ist eine 650-nm-Laserdiode sicher für den Dauerbetrieb?

Ja, der Dauerbetrieb ist sicher, solange die Diode innerhalb ihres Nennstroms betrieben wird und für eine ausreichende Wärmeableitung gesorgt ist.

6. Kann das menschliche Auge 650 nm besser sehen als andere rote Wellenlängen?

Ja, 650 nm liegt in der Nähe des maximalen Empfindlichkeitsbereichs für rotes Licht, sodass es bei gleicher Leistung heller erscheint als tiefere rote Wellenlängen.

7. Welcher Linsentyp eignet sich am besten für eine 650-nm-Laserdiode?

Für rote Wellenlängen konzipierte asphärische Glas- oder Acryl-Kollimationslinsen sorgen für eine bessere Strahlformung und optische Effizienz.

8. Kann eine 650-nm-Laserdiode zur Datenübertragung moduliert werden?

Ja, aufgrund seiner hohen Schaltgeschwindigkeit kann eine 650-nm-Laserdiode für optische Kommunikation mit niedriger bis mittlerer Geschwindigkeit moduliert werden.

9. Wie erkennt man die Polarität einer 650-nm-Laserdiode?

Die Polarität kann anhand des Datenblatts, der Pinmarkierungen oder durch Überprüfen der Gehäuseverbindung identifiziert werden, die häufig mit der Anode oder Kathode verbunden ist.
