Funktionsprinzip der Gleichrichterdiode 1N4002

Die von Diodes Incorporated hergestellte 1N4002 gehört zur etablierten 1N400x-Diodenfamilie und bietet eine ausgewogene elektrische Leistung, die für alltägliche Anwendungen geeignet ist.In diesem Artikel werden die Funktionsprinzipien, Anwendungen, Spezifikationen, Funktionen, Pinbelegung und mehr der 1N4002-Diode erläutert.

Katalog

Übersicht über die Diode 1N4002

Die 1N4002 Diode von Diodes Incorporated ist ein Allzweck-Siliziumgleichrichter.Es ist für die grundlegende Wechselstrom-Gleichstrom-Umwandlung in Niederfrequenz-Leistungsanwendungen konzipiert.Sie ist Teil der weit verbreiteten 1N400x-Diodenfamilie, die für ihre Zuverlässigkeit, Kosteneffizienz und einfache Schaltungsintegration bekannt ist.

Diese Diode unterstützt eine maximale wiederkehrende Sperrspannung von 100 V und einen Durchlassstrom von bis zu 1 A.Der 1N4002 ist in einer axial bedrahteten DO-41-Form verpackt, lässt sich einfach auf Durchsteckplatinen montieren und bietet eine stabile elektrische und thermische Leistung in der Alltagselektronik.

Wenn Sie am Kauf der 1N4002-Diode interessiert sind, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

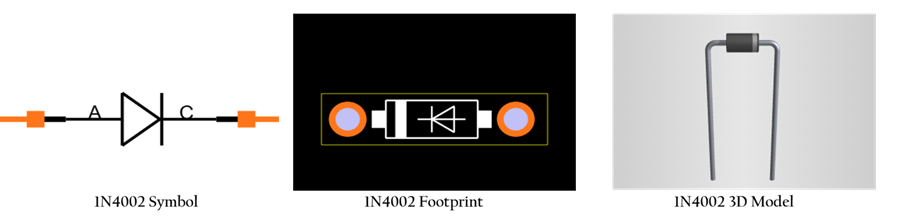

1N4002 Dioden-CAD-Modelle

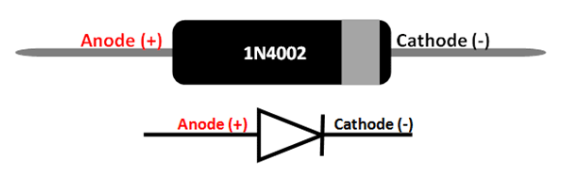

Details zur Pinbelegung der 1N4002-Diode

Pin Name	Führen Identifikation	Beschreibung
Anode (+)	Führen ohne Streifen	Strom tritt ein die Diode durch die Anode, wenn sie in Durchlassrichtung vorgespannt ist.Es muss mit dem verbunden werden positive Seite der Schaltung.
Kathode (−)	Führen Sie mit silber/grauer Streifen	Aktuelle Ausgänge die Diode durch die Kathode.Der Streifen auf dem Diodenkörper markiert immer die Kathodenanschluss.

Alternativen und gleichwertiges Modell

• 1N4001

• 1N4003

• 1N4004

• 1N4005

• 1N4006

• 1N4007

• UF4007

• FR102

• FR202

• FR203

• HER102

• HER103

• 1N5402

• 1N5408

• 1N5822

Spezifikationen der 1N4002-Diode

Parameter	Spezifikation
Diodentyp	Universell einsetzbar Gleichrichter
Maximal Wiederholte Sperrspannung (VRRM)	100 V
RMS-Umkehr Spannung (VRMS)	70 V
DC-Blockierung Spannung (VDC)	100 V
Durchschnittlicher Stürmer Strom (IF)	1 A
Spitze nach vorne Stoßstrom (IFSM)	30 A (8,3 ms Halbsinus)
Durchlassspannung Drop (VF)	~1,1 V bei 1 A
Umgekehrte Wiederherstellung Zeit	~30 µs
Betrieb Temperaturbereich	−55 °C bis +150 °C
Pakettyp	DO-41 (axial bleihaltig)
Montageart	Durchgangsloch
Polaritätsmarkierung	Kathodenband

Merkmale der 1N4002-Diode

1A durchschnittliche Durchlassstromfähigkeit

Mit einem kontinuierlichen Durchlassstrom von bis zu 1 Ampere kann die Diode moderate Leistungspegel bewältigen, die üblicherweise in der Unterhaltungs- und Industrieelektronik anzutreffen sind.

Allzweck-Gleichrichterdiode

Der 1N4002 ist für Standard-Gleichrichtungsaufgaben konzipiert und eignet sich daher für die Umwandlung von Wechselstrom in Gleichstrom in niederfrequenten Stromkreisen wie Adaptern und Grundnetzteilen.

Maximale repetitive Sperrspannung von 100 V

Diese Nennleistung ermöglicht es dem 1N4002, Rückspannungen bis zu 100 Volt sicher zu blockieren und so Schaltkreise vor Verpolung und Spannungsspitzen zu schützen.

Hohe Stoßstromtoleranz

Die Diode kann kurzzeitigen Stoßströmen standhalten, was beim Einschalten oder bei plötzlichen Lastwechseln wichtig ist.

Großer Betriebstemperaturbereich

Die Diode arbeitet zuverlässig über einen breiten Temperaturbereich und eignet sich daher für verschiedene Umgebungsbedingungen.

Axial bedrahtetes DO-41-Gehäuse

Durch das durchkontaktierte DO-41-Gehäuse ist die Diode einfach zu montieren, zu löten und auszutauschen, insbesondere in herkömmlichen PCB-Designs.

Zuverlässige Silikonkonstruktion

Der 1N4002 basiert auf Siliziumtechnologie und bietet stabile elektrische Eigenschaften und langfristige Zuverlässigkeit.

1N4002 Arbeiten im Schaltkreis

1N4002 als Brückengleichrichter in einem geregelten Netzteil

Im ersten Diagramm sind die 1N4002-Dioden als Vollweg-Brückengleichrichter (D1–D4) angeordnet, der an die Sekundärseite eines Transformators angeschlossen ist.Ihre Aufgabe besteht darin, die eingehende Wechselspannung in pulsierenden Gleichstrom umzuwandeln, indem sie den Strom während jeder Halbwelle der Wechselstromwellenform nur in eine Richtung fließen lassen.Während der positiven Halbwelle leitet ein Diodenpaar und während der negativen Halbwelle leitet das gegenüberliegende Paar, wodurch eine kontinuierliche DC-Ausgangspolarität gewährleistet ist.Die gleichgerichtete Spannung wird dann durch den großen Elektrolytkondensator geglättet, wodurch die Welligkeit reduziert wird, bevor sie in den Spannungsregler 78xx eingespeist wird.In dieser Schaltung sorgt der 1N4002 für eine zuverlässige Gleichrichtung für niederfrequente Netzstromanwendungen.

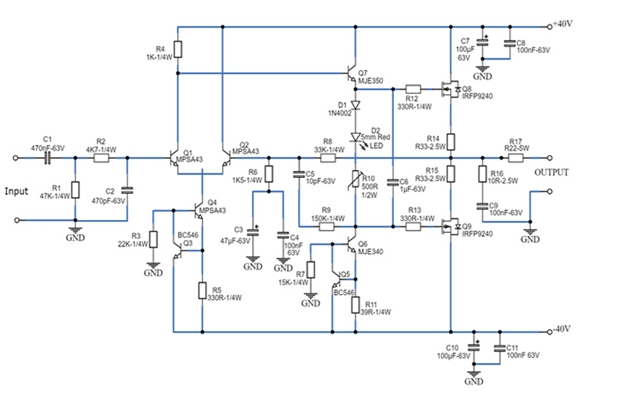

1N4002 als Schutz- und Vorspannungsdiode in einer Transistorverstärkerschaltung

Im zweiten Diagramm wird der 1N4002 in einem Transistor-basierten Verstärker und einer Leistungsstufe und nicht zur Gleichrichtung verwendet.Hier dient sie hauptsächlich als Schutz- und Vorspannungsdiode, die den Stromfluss steuert und verhindert, dass die Sperrspannung empfindliche Transistorübergänge beschädigt.Die Diode trägt dazu bei, die Spannungspegel beim Ein- und Ausschalten oder bei Fehlerbedingungen zu stabilisieren, indem sie unerwünschte Sperr- oder Übergangsspannungen begrenzt.Obwohl der 1N4002 ein langsamer Gleichrichter ist, eignet er sich aufgrund seiner Robustheit und hohen Strombelastbarkeit für Schutzfunktionen in Transistorschaltungen, bei denen die Schaltgeschwindigkeit nicht entscheidend ist.

1N4002-Diodenanwendungen

• Wechselstrom-zu-Gleichstrom-Gleichrichtung

• Brückengleichrichterschaltungen

• Lineare Netzteile

• Batterieladeschaltungen

• Verpolungsschutz

• Freilaufdiode bei induktiven Lasten mit niedriger Drehzahl

• DC-Eingangsschutzschaltungen

• Niederfrequenz-Leistungsumwandlung

• Universelle Gleichrichteranwendungen

• Unterhaltungs- und Industrieelektronik

Vergleich: 1N4002 vs. 1N4004

Parameter	1N4002	1N4004
Diodentyp	Universell einsetzbar Gleichrichter	Universell einsetzbar Gleichrichter
Serie	1N400x	1N400x
Maximal Wiederholte Sperrspannung (VRRM)	100 V	400 V
RMS-Umkehr Spannung (VRMS)	70 V	280 V
DC-Blockierung Spannung (VGleichstrom)	100 V	400 V
Durchschnittlicher Stürmer Aktuell (IF)	1 A	1 A
Spitze nach vorne Stoßstrom (IFSM)	30 A (8,3 ms)	30 A (8,3 ms)
Durchlassspannung Tropfen (VF)	~1,1 V bei 1 A	~1,1 V bei 1 A
Umgekehrte Wiederherstellung Zeit	~30 µs	~30 µs
Kreuzung Temperaturbereich	−55 °C bis +150 °C	−55 °C bis +150 °C
Pakettyp	DO-41 (Axial)	DO-41 (Axial)
Montageart	Durchgangsloch	Durchgangsloch
Polaritätsmarkierung	Kathodenband	Kathodenband
Typisch Anwendungen	Niederspannung Berichtigung	Höhere Spannung Berichtigung
Austauschbarkeit	Begrenzt durch Nennspannung	Kann ersetzen 1N4002

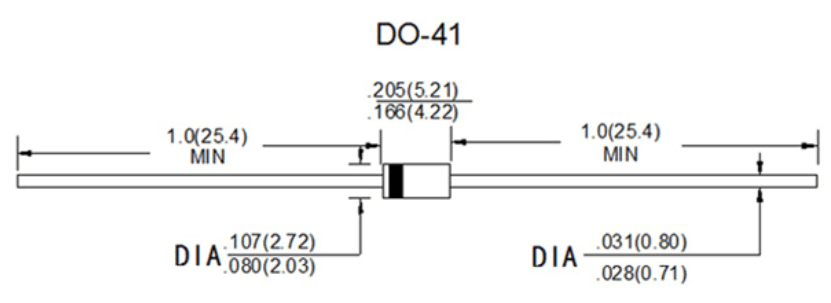

1N4002 Mechanische Abmessungen

Hersteller

Diodes Incorporated verfügt über starke Fertigungskapazitäten für die Herstellung der Gleichrichterdiode 1N4002, unterstützt durch seine vertikal integrierten globalen Betriebe, die Waferfertigung, Gerätemontage und elektrische Tests umfassen.Das Unternehmen betreibt mehrere Produktions- und Montagestandorte in Asien, Europa und Nordamerika und ermöglicht so eine kosteneffiziente Produktion in großen Mengen bei gleichbleibender Qualität.Fortschrittliche Prozesskontrolle, automatisierte Montagelinien und strenge Inline-Tests stellen sicher, dass jede 1N4002-Diode die elektrischen, thermischen und Zuverlässigkeitsspezifikationen erfüllt.

Häufig gestellte Fragen [FAQ]

1. Wie finde ich heraus, ob die 1N4002-Diode für die Spannung meines Stromkreises geeignet ist?

Stellen Sie sicher, dass die Spitzensperrspannung Ihres Stromkreises unter 100 V bleibt.Lassen Sie immer einen Sicherheitsspielraum, um Ausfälle zu vermeiden.

2. Kann der 1N4002 für Hochfrequenz-Schaltkreise verwendet werden?

Nein. Es ist für Niederfrequenzanwendungen konzipiert.Schnell schaltende Schaltkreise erfordern schnelle oder Schottky-Dioden.

3. Was passiert, wenn die 1N4002-Diode verkehrt herum eingebaut wird?

Der Schaltkreis funktioniert möglicherweise nicht und eine zu hohe Sperrspannung kann die Diode dauerhaft beschädigen.

4. Kann ich einen ausgefallenen 1N4002 durch eine Diode mit höherer Spannung ersetzen?

Ja.Eine Diode derselben Familie mit höherer Spannung ist im Allgemeinen sicher, wenn die Nennströme übereinstimmen.

5. Was verursacht den häufigsten Ausfall einer 1N4002-Diode?

Überspannung, zu hoher Strom, Überhitzung oder wiederholte Überspannung sind die häufigsten Ursachen.

6. Beeinflusst die Leitungslänge die Leistung des 1N4002?

In Niederfrequenzschaltungen hat die Leitungslänge nur minimale Auswirkungen, kürzere Leitungen verbessern jedoch die Zuverlässigkeit und Wärmebehandlung.
