Was Sie über schmutzige Widerstände wissen müssen

Haben Sie sich jemals gefragt, wie Ihre Geräte so reibungslos verlaufen oder wie sich der industrielle Betrieb sicher bleibt?Hinter den Kulissen verwalten und regulieren Komponenten wie fusible Widerstände die elektrischen Ströme leise und regulieren sie.Diese kleinen, aber kritischen Geräte schützen Geräte und verhindern Gefahren, indem sie elektrische Überlastungen stoppen.Dieser Artikel taucht in schmutzige Widerstände und ihre Bedeutung ein und bietet einen klaren und einfachen Leitfaden, um sie zu verstehen.

Katalog

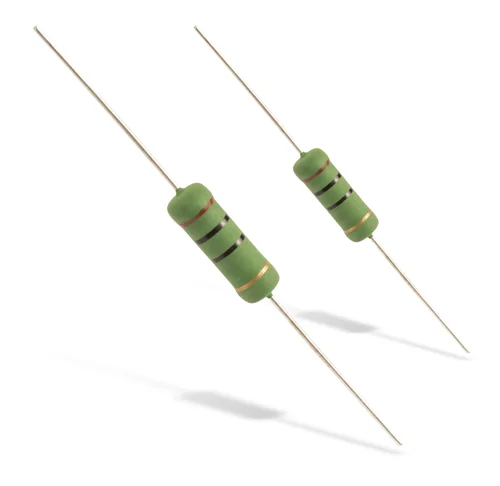

Was ist ein schmelziger Widerstand?

Ein schmutziger Widerstand ist ein spezialisierter elektrischer Teil, der sowohl als Widerstand als auch als Sicherheitsvorrichtung fungiert.Unter normalen Bedingungen begrenzt es den Stromfluss, um den Schaltkreis stabil zu halten.Wenn jedoch zu viel Strom durchläuft, ist der Widerstand so kontrolliert, dass der Widerstand kontrolliert ausfällt, die Schaltung durchbricht und Schäden verhindert.

Das "schmelzbare" Merkmal bedeutet, dass der Widerstand schmilzt, wenn der Strom seine Grenze überschreitet und den Durchfluss vollständig abschneidet.Dies macht es zu einer wichtigen Sicherheitskomponente in Systemen wie Haushaltsgeräten, Industrieautomaten und Stromausrüstung.Seine doppelte Funktion als Widerstand und Leistungsschalter gewährleistet einen zuverlässigen Schutz vor elektrischen Gefahren.

Wie funktionieren schmutzige Widerstände?

Schmutzige Widerstände spielen eine entscheidende Rolle beim Schutz von Schaltkreisen vor Überspannungsbedingungen.Diese Komponenten kombinieren die Funktionalität eines Widerstands und eine Sicherung und bieten doppelte Vorteile in einem einzigen Paket.Wenn die Spannung den Nennwert des schmelsiblen Widerstands übertrifft, wirkt sie wie eine Sicherung und "öffnet" den Schaltkreis und unterbricht den Stromfluss.Dieser Mechanismus verhindert, dass übermäßiger Strom die empfindlichen Komponenten in der Schaltung schädigen.Der Widerstand hört den gesamten Stromfluss beim Öffnen auf und stellt sicher, dass überlastete Schaltungen gestoppt werden, bevor Kaskadierungsfehler auftreten.

Um einen zuverlässigen Betrieb zu gewährleisten, müssen schmutzige Widerstände für ihre beabsichtigte Anwendung sorgfältig dimensioniert werden.Ihre Leistungsbewertungen sind in der Regel niedriger, da sie so ausgelegt sind, dass Strom nur bis zu ihrem angegebenen Grenzwert verarbeitet wird.Wenn diese Grenze überschritten wird, öffnet sich der Widerstand und schützt damit die Schaltung vor Überstromschäden.Wenn sich ein schmutziger Widerstand während des Betriebs öffnet, ist es wichtig, ihn umgehend zu ersetzen, um die Funktionalität und die Schutzmerkmale der Schaltung wiederherzustellen.

Schmelsible Widerstände finden eine weit verbreitete Anwendung in Systemen, bei denen Spannungssteuerung und Schaltungsschutz wesentlich sind.Zu den gemeinsamen Verwendungen gehören Automobilsysteme, Haushaltsgeräte, Computer und andere elektronische Geräte.Ihre Einfachheit und Zuverlässigkeit machen sie zu einer bevorzugten Wahl für Installateure und Wartungspersonal.Durch das Erkennen und Ansprechen schnell auf Überspannungsbedingungen minimieren schmelzbare Widerstände effektiv potenzielle Schäden an Komponenten und Verkabelung, wodurch die allgemeine Sicherheit und Langlebigkeit elektronischer Systeme verbessert werden.

Wie werden schmutzige Widerstände hergestellt?

Schmelsible Widerstände werden unter Berücksichtigung von Haltbarkeit und Sicherheit gebaut.Ein Keramikkern bildet das Fundament, das von Drahtwicklungen umgeben ist, die Widerstand erzeugen.Die Baugruppe ist in eine Epoxid- oder Harzhülle eingeschlossen, um sie vor Feuchtigkeit und Beschädigung zu schützen.Eine Glasurbeschichtung erhöht Kraft und thermische Stabilität, um sicherzustellen, dass sie unter Stress zuverlässig funktioniert.

Ein einzigartiges Merkmal von schmutzigen Widerständen ist ihre Fähigkeit, den Widerstand beim Aufwärmen zu erhöhen.Diese Eigenschaft, kombiniert mit ihrer Fähigkeit, die Schaltung bei Überlastungen zu brechen, macht sie für den Schutz der empfindlichen Elektronik unerlässlich.

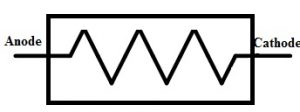

Abbildung 2. Konstruktion des schmelsiblen Widerstands

Zwei Hauptkonstruktionen werden zur Herstellung von schmutzigen Widerständen verwendet:

• Metallfilmwiderstände: Hochweite Metallfilme sind mit Metallkappen verbunden und bieten eine stabile Leistung und einen Überstromschutz.

• Nichtmetallische Spulenwiderstände: Eine Spule aus nichtmetalem Material ist mit einer Metallschicht beschichtet, wodurch die Haltbarkeit und das Wärmemanagement verbessert werden.

Wie werden in Schaltkreisen verschmütige Widerstände verwendet?

Schmutzige Widerstände werden häufig in Schaltkreisen eingesetzt, um Inschubströme zu verwalten und vor Überstrombedingungen zu schützen.Ein typisches Beispiel ist die Verwendung in Ladekreisen, bei denen sie als wesentliche Sicherheitskomponente dienen.In solchen Anwendungen begrenzt fasbare Widerstände den anfänglichen Stromaufwand effektiv, wenn ein Gerät eingeschaltet wird, wodurch potenzielle Schäden an empfindlichen elektronischen Komponenten verhindert werden.Darüber hinaus wirken sie als Überstromschutzgeräte, um sicherzustellen, dass übermäßiger Strom die Gesamtfunktionalität der Schaltung nicht beeinträchtigt.

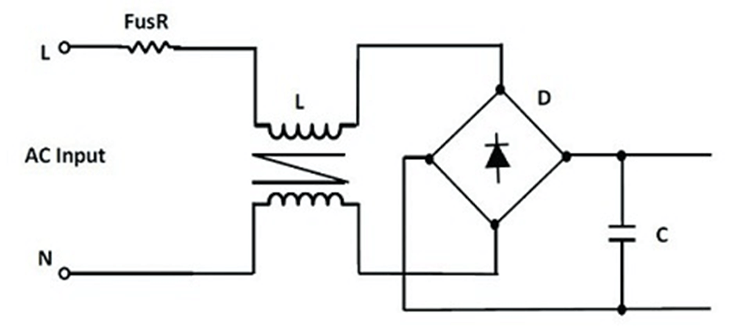

Abbildung 3. Schmelzwiderstandskreis

Alternativen wie NTC (negativer Temperaturkoeffizient) Thermistoren und Sicherungen werden auch zur Unterdrückung und Überstromschutz des Inschusses verwendet.Schmutzige Widerstände bieten jedoch unterschiedliche Vorteile, wie z. B. Speicherplatz in kompakten Schaltungskonstruktionen.Im Gegensatz zu Thermistoren und Sicherungen, die häufig zusätzliche Gehäuse oder Komponenten erfordern, kombinieren schmelzbare Widerstände Widerstand und Sicherungsfunktionsfunktionen in einer einzelnen Einheit, wodurch das Design optimiert wird.

Trotz ihrer Vorteile haben schmelzbare Widerstände thermische Überlegungen, die angegangen werden müssen.Wenn sie während des Betriebs Wärme erzeugen, ist die Aufrechterhaltung des ordnungsgemäßen Abstands zwischen den Komponenten von entscheidender Bedeutung, um die Sicherheit des Schaltkreises zu gewährleisten und thermische Störungen zu verhindern.Bei schmutzigen Widerständen, die bis zu 10 Watt bewertet wurden, wird ein Abstand von mindestens 0,5 Zoll zwischen den Komponenten empfohlen.Für Widerstände über 10 Watt ist eine 1-Zoll-Trennung erforderlich, um die Wärmeableitung effektiv zu behandeln.

Durch die Einhaltung dieser Abstandsrichtlinien können Sie die Schaltungsleistung optimieren und gleichzeitig das kompakte Design und die Schutzmerkmale von schmelzbaren Widerständen nutzen.Ihre Vielseitigkeit macht sie zu einer beliebten Wahl in Stromversorgungen, Ladegeräten und anderen Systemen, die zuverlässige Stromkontrolle und Überstromschutz erfordern.

Anwendungen der schmelsiblen Widerstände

Schmutzige Widerstände werden in elektronischen Geräten häufig verwendet, um sich vor Kurzstrecken zu schützen.In solchen Fällen unterbrechen sie den Stromfluss und stoppen die Schäden, bevor er sich ausbreitet.Diese Funktion hilft, Brände zu verhindern und Systeme sicher laufen zu lassen.

Diese Widerstände sind besonders nützlich für Stromversorgungen und Ladegeräte, bei denen sie den Ansturmstrom regulieren und Überstrombedingungen verhindern.Indem sie sowohl als Widerstand als auch als Sicherung fungieren, bieten sie zwei Schutzschichten, um eine zuverlässige und lang anhaltende Leistung zu gewährleisten.

Vorteile des Schaltungsschutzes

Einer der primären Vorteile der schmelzbaren Widerstände ist ihre doppelte Funktionalität, die sowohl als Widerstand als auch als Sicherung dient.Diese Kombination ermöglicht es ihnen, den Strom während des normalen Betriebs zu regulieren und den übermäßigen Stromfluss während der Überlastung zu unterbrechen, wodurch die Notwendigkeit separater Komponenten beseitigt und Schaltungskonstruktionen vereinfacht werden.Ihre Fähigkeit, Einschaltströme zu verwalten, die auftreten, wenn Geräte eingeschaltet werden, hilft, die Stress für empfindliche Komponenten zu verhindern, den Verschleiß zu verringern und die Lebensdauer des Systems zu verlängern.

Diese Widerstände schützen Schaltkreise vor Kurzstrecken und Überstrombedingungen sehr effektiv.Durch "Öffnen" der Schaltung, wenn der Strom die Nenngrenze überschreitet, verhindern sie Schäden an kritischen Komponenten, vermeiden Geräteausfälle und verringern das Risiko von Gefahren wie Bränden.Ihre selbstregulierenden thermischen Eigenschaften verbessern ihre Leistung unter Stressbedingungen weiter und gewährleisten zuverlässiger Betrieb auch bei unterschiedlichen Lasten.

Schmutzige Widerstände sind vielseitig und in Anwendungen wie Netzteilen, Ladegeräten und Automobilsystemen weit verbreitet.Ihre kompakte Größe und ihr integriertes Design machen sie zu einer kostengünstigen Lösung für die Sicherheit und Zuverlässigkeit in räumlich begrenzten Designs.Darüber hinaus ist das Ersetzen eines geblasenen, verblüffenden Widerstands unkompliziert, um sicherzustellen, dass die Schaltung mit minimalen Ausfallzeiten schnell wiederhergestellt werden kann.Diese Vorteile unterstreichen die wesentliche Rolle von schmutzigen Widerständen bei der Verbesserung der Sicherheit, Effizienz und Langlebigkeit von Schaltkreisen.

Nachteile von schmelzbaren Widerständen

Obwohl nützlich, haben schmelzbare Widerstände einige Einschränkungen.Sobald sie blasen, müssen sie ersetzt werden, was in Systemen, die einen konstanten Betrieb benötigen, unpraktisch sein können.

Sie sind nicht ideal für hochpräzise Schaltkreise, da ihr Widerstand nach dem Blasen variieren kann.Darüber hinaus dauern sie länger als einige Alternativen, was zu Teilschaden zu einem Schaltkreis führen kann, bevor der Widerstand den Strom stoppt.

Schmelsible Widerstände sind auch teurer als Standardwiderstände und können durch Umweltfaktoren wie Luftfeuchtigkeit und Temperatur beeinflusst werden, was zu unerwarteten Ausfällen führen kann.Ihre begrenzte Fähigkeit, hohe Ströme zu bewältigen, beschränkt ihre Verwendung auf Systeme mit geringer Leistung.

Können normale Widerstände schmelzbare Widerstände ersetzen?

Normale Widerstände können aufgrund der grundlegenden Unterschiede in ihrem Design und ihrer Funktionalität nicht als Ersatz für schmelzbare Widerstände dienen.Schmelsible Widerstände sind speziell als Widerstände und Sicherheitsvorrichtungen konstruiert.Im Falle einer elektrischen Überlastung verbrennt ein schmelzbarer Widerstand sicher oder trennen Sie die Schaltung, wodurch verhindert wird, dass übermäßiger Strom Schäden verursacht oder möglicherweise ein Feuer entzündet.

Normale Widerstände sind zwar zur Regulierung von Strom und Spannung unter normalen Betriebsbedingungen wirksam, aber es fehlt das Schutzmerkmal, das es fusible Widerstände ermöglicht, während der Überlastungsszenarien den Stromfluss zu unterbrechen.Dies macht sie ungeeignete Ersatzstoffe in Schaltungen, bei denen Sicherheit und Überstromschutz von entscheidender Bedeutung sind.Die Verwendung der entsprechenden Komponente ist wichtig, um sowohl die Zuverlässigkeit als auch die Sicherheit elektronischer Geräte sicherzustellen.Das Ersetzen normaler Widerstände durch fausible Widerstände würde die Schutzfunktionalität beeinträchtigen und das Risiko eines Schaltungsversagens oder des Brandes unter Überlastungsbedingungen erhöhen.Daher müssen für jede Anwendung, die einen Überstromschutz erfordert, verbliegelbare Widerstände als die Aufrechterhaltung der Integrität und Sicherheit des Systems verwendet werden.

Die Rolle von Widerständen als Sicherungen

Widerstände können tatsächlich so ausgelegt sein, dass sie als Sicherungen fungieren, und solche Komponenten werden als schmutzige Widerstände bezeichnet.Diese spezialisierten Widerstände kombinieren die Rolle eines Widerstands und eine Sicherung in einem einzigen Gerät und bieten sowohl Stromregulierung als auch Schaltungsschutz.

Schmutzige Widerstände weisen typischerweise nicht leitende Kerne aus Materialien wie Keramik oder Epoxid, die auch als Isolatoren dienen.Die vom Widerstand erzeugte Wärme nimmt zu, wenn der durch sie fließende Strom seinen Nennwert überschreitet.Diese Wärme führt letztendlich dazu, dass der Widerstand den Stromkreis bricht und den Stromfluss effektiv unterbricht.Durch den Anstieg des Stroms verhindert der schmelzbare Widerstand weitere Schäden an nachgeschalteten Komponenten und sorgt für die Sicherheit des Systems.

Zusätzlich zum Schaltungsschutz dienen schmelzbare Widerstände mehrere Zwecke.Sie werden häufig verwendet, um die Leistung zu begrenzen, die Einbruchströme während des Erstschubs zu unterdrücken und vor Überspannungsbedingungen zu schützen.Diese vielseitigen Funktionen machen schmutzige Widerstände wertvolle Komponenten in einer Vielzahl von Schaltkreisen und Systemen, die von der Haushaltselektronik bis hin zu industriellen Anwendungen reichen.Durch die Integration von resistiven und schützenden Eigenschaften bieten schmelzbare Widerstände eine effiziente Lösung zum Schutz der Schaltkreise und bei der Aufrechterhaltung von kompakten und zuverlässigen Konstruktionen.Ihre doppelte Funktionalität unterstreicht ihre Bedeutung für die moderne elektronische und elektrische Technik.

Abschluss

Schmelsible Widerstände sind kleine, aber wichtige Komponenten, die Schaltkreise vor Schäden schützen, die durch zu viel Strom verursacht werden.Sie helfen dabei, plötzliche Stromstöcke zu bewältigen, Kurzstrecken zu stoppen und Brände zu verhindern, was sie für die Sicherheit elektronische Geräte wesentlich machen.Obwohl sie nicht die besten für sehr genaue Aufgaben sind und nach dem Blasen ersetzt werden müssen, ist ihre Fähigkeit, sowohl als Widerstand als auch als Sicherheitssicherung zu fungieren, eine gute Wahl für viele Verwendungszwecke.Durch die Auswahl des richtigen, verblüffenden Widerstandes wird sichergestellt, dass Ihre Geräte sicher bleiben und länger arbeiten.

Häufig gestellte Fragen [FAQ]

1. Wie verwenden Sie einen schmelzbaren Widerstand?

Ein schmutziger Widerstand begrenzt den Einschaltstrom, indem er seinen Widerstand während des Betriebs verringert.In Schaltungen wie Ladegeräten oder Netzteilen fungiert es als Überstromschutzkomponente, typischerweise mit einem Widerstandswert von 10 Ohm.Es verhindert einen übermäßigen Stromfluss und schützt die Schaltung vor Beschädigungen.

2. Haben schmelzbare Widerstände einen Farbcode?

Ja, schmelzbare Widerstände verwenden häufig einen Farbcode zur Identifizierung.Ein Drahtwundwiderstand hat typischerweise ein fünftes schwarzes Band.Wenn die fünfte Bande weiß ist, wird der Widerstand als schmelzbarer Widerstand eingestuft.Eine einzelne schwarze Band in der Mitte bedeutet Null Ohm.

3. Wie werden schmelzbare Widerstände bewertet?

Schmelsible Widerstände werden aufgrund ihres Widerstandswerts und ihrer Leistungskapazität bewertet.Die Bewertung des Sicherungselements gibt den Strom oder die Zeit an, die erforderlich ist, um sie zu blasen.Die Auswahl des korrekten Verschleppungswiderstands für eine Schaltung ist entscheidend, um einen effektiven Schutz zu gewährleisten.

V.

Nein, schmutzige Widerstände sind nicht ideal für hochpräzise Anwendungen.Ihr Widerstand kann variieren, nachdem die Sicherung geblasen hat, was sie ungeeignet macht, wenn die Genauigkeit von entscheidender Bedeutung ist.Spezialisierte Präzisionswiderstände eignen sich besser für solche Anwendungen.
