Welcher Drahtgröße wird für einen elektrischen Trockner verwendet?

Die Auswahl der richtigen Größengröße und des richtigen Breaker -Drahtes für einen elektrischen Trockner ist sowohl für die Sicherheit als auch für die Leistung erforderlich.Eine ordnungsgemäß übereinstimmende Schaltung stellt sicher, dass der Trockner effizient funktioniert, ausgelöste Breaker vermeidet und eine gefährliche Überhitzung der Verkabelung verhindert.

Katalog

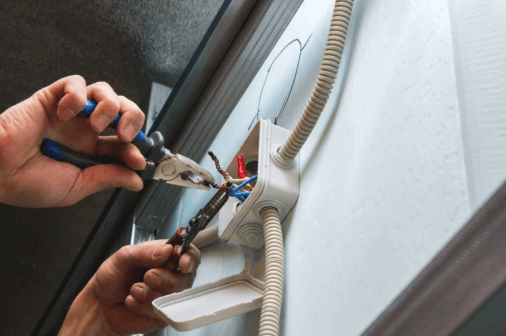

Abbildung 1. Drahtgröße für einen elektrischen Trockner

Unterbrechergröße für einen elektrischen Trockner benötigt

Die meisten Elektro-Trockner in den USA betreiben mit einem dedizierten 30-Ampere-Doppelpole-Brecher mit 10 AWG-Kupferdraht bei 220–240 Volt.Dieses Setup bietet genügend Strom für effizientes Trocknen, ohne die Schaltung zu überlasten, und ist der Standard für US -Häuser.

Einige Hochleistungs- oder Handelsmodelle benötigen möglicherweise einen 40-Ampere-Brecher mit 8 AWG-Draht oder sogar einen 50-Ampere-Brecher mit 6 AWG-Draht.Diese Schaltkreise mit höherer Kapazität sind in Wohngebieten seltener, sind jedoch für größere Einheiten manchmal erforderlich.

Die Schlüsselregel ist, dass die Brechergröße immer sowohl mit dem Bewertungsstetrieb des Trockners als auch mit dem Drahtmesser übereinstimmen muss.Ein untergroßer Breaker stolpert häufig, während ein übergroßer Unterbrecher die Überhitzung der Verkabelung zulassen kann und Brandgefahren verursacht.Bestätigen Sie immer die Stromstärke des Trockners auf dem Typenschild und passen Sie sie mit der richtigen Brechergröße und dem Drahtmessgerät an.Ein untergroßer Unterbrecher wird wiederholt stolpern, während ein übergroßer Unterbrecher die Verkabelung überhitzen und Brandgefahren verursachen kann.Die Einhaltung der NEC -Standards gewährleistet sowohl die Sicherheit als auch den zuverlässigen Betrieb.

Kabeltypen für die Installation von Elektrotrockner

Die Auswahl des richtigen Drahttyps hilft sowohl für die Sicherheit als auch für die Leistung bei der Installation eines elektrischen Trockners.Der National Electrical Code (NEC) beschreibt die Anforderungen, die richtige Wahl hängt jedoch auch von der Installationsumgebung ab.

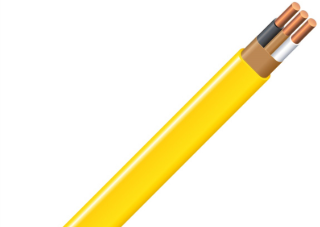

Abbildung 2. NM-B (Romex) Kabel

• Inneninstallationen (trockene Standorte): Das NM-B (Romex) -Kabel ist die häufigste Option für Wohneinrichtungen.Es ist Code-konform, leicht durch Wände zu ziehen und für geschützte Räume geeignet, in denen Feuchtigkeit oder mechanische Schäden kein Problem darstellen.

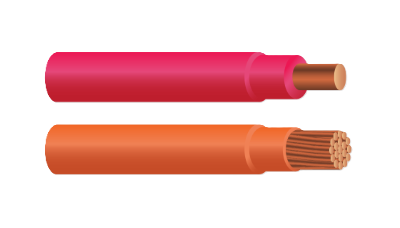

Abbildung 3. THHN/THWN Kupfer

• Exponierte oder feuchte Stellen: Für Bereiche wie Garagen, Keller oder Außenläufe werden in Leitungen eingeschlossene Kupferleiter empfohlen.Dieses Setup bietet einen überlegenen Schutz vor Feuchtigkeit, Abrieb und körperlicher Auswirkungen, wodurch sie unter härteren Bedingungen haltbarer ist.

• Kupfer vs. Aluminiumleiter: Kupferverkabelung wird aufgrund seiner hervorragenden Leitfähigkeit, Korrosionsbeständigkeit und langfristiger Haltbarkeit stark bevorzugt.Während Aluminium verwendet werden kann, muss es upsiediert werden, um gleichwertiger Strom zu verarbeiten, mit AL-bewerteten Steckverbindern installiert und mit einer antioxidativen Verbindung behandelt werden, um das Risiko einer Oxidation und Überhitzung zu verringern.

• Belastung und Anschlüsse: Unabhängig vom Drahttyp ist eine ordnungsgemäße Dehnungsreliefung am Einstiegspunkt des Trockners erforderlich, um Verschleiß und versehentliches Lösen von Verbindungen zu verhindern, wodurch eine langfristige Zuverlässigkeit gewährleistet ist.

Diagramm der Trocknerdrahtgröße

Trocknerstromanlage	Stromspannung	Empfohlene Drahtmessgeräte	Gemeinsamer Drahttyp	Notizen
20 Ampere (selten)	240 V	12 AWG Kupfer	NM-B / Thhn	Nur kompakte Trockner
30 Ampere (Standard)	240 V	10 AWG Kupfer	NM-B / Thhn	Die meisten Wohntrockner
40 Ampere	240 V	8 AWG Kupfer	NM-B / Thhn	Schwerlastentrockner
50 Ampere	240 V	6 AWG Kupfer	NM-B / Thhn	Gewerbe-/Industrieeinheiten

Immer Draht basierend auf GerätestärkeAnwesend Breaker -Bewertung, Und Schaltungslänge Sicherstellung der NEC -Einhaltung und des sicheren Betriebs.

Wie installiere ich sicher eine 4-zeitliche Trockner-Steckdose?

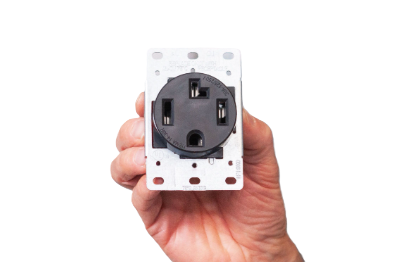

Abbildung 4. 4-zeitliche Trocknerauslass

Moderne elektrische Codes erfordern 4-zeitliche Trockner-Steckdosen, da sie die neutralen und gemahlenen Drähte trennen, die Sicherheit verbessern und Schockgefahren verringern.Wenn Ihr Zuhause noch über eine 3-zeitgreische Outlet verfügt, empfohlen wird, die aktuellen Standards zu erfüllen.

Installationsschritte

Schritt 1: Schalten Sie die Stromversorgung am Breaker aus - Schneiden Sie die Stromversorgung immer auf den Trocknerschaltkreis ab, bevor Sie elektrische Arbeiten starten.

Schritt 2: Entfernen Sie das alte Auslass-Wenn Sie von einem 3-zeitgemäßen Aufrüsten von einem 3-zeitgemäßen Abbau des alten Behälters vorsichtig von der Schachtel abnehmen.

Schritt 3: Bereiten Sie die Drähte vor - Streifen Sie von jedem Leiter etwa ¾ Zoll Isolierung ab, um saubere Verbindungen zu gewährleisten.

Schritt 4: Machen Sie die Anschlüsse - Befestigen Sie die beiden heißen Drähte an den Messingklemmen, dem neutralen Draht am Silberanschluss und dem Erdungsdraht an der grünen Erdungschraube.Ziehen Sie alle Schrauben sicher fest.

SCHRITT 5: Sicherstellen Sie den Auslass - montieren Sie den neuen Behälter in die Elektrokaste und installieren Sie die Abdeckplatte.

Schritt 6: Wiederherstellen und testen Sie - Schalten Sie den Breaker wieder ein und überprüfen Sie die Spannung mit einem Multimeter, bevor Sie den Trockner anschließen.

Trocknerkabel vs. Schaltkreisverdrahtungsunterschiede

• Trocknerkabel: Dies ist ein flexibles 10/3 mit Erdungskabel, das direkt in den Trocknerauslass anschließt.Es ist so konzipiert, dass es die Last des Trockners verarbeitet und gleichzeitig Mobilität zulässt, damit das Gerät bei Bedarf positioniert oder bewegt werden kann.Trocknerkabel sind sowohl in 3-zeitgenauigen als auch in 4-zeitlichen Konfigurationen erhältlich, wobei 4-PRONG der aktuelle Code-konforme Standard ist.

• Schaltungskabel: Dies bezieht sich auf die dauerhafte Verdrahtung der Wall, z. B. 10 AWG NM-B-Kabel, das vom elektrischen Feld zum Trocknerausgang verläuft.Die Schaltkreisverkabelung ist festgelegt, in Wänden oder Leitungen geschützt und so groß wie die Brecher- und Trocknerlast.

Ein Trocknerkabel sollte niemals die Verkabelung des Dauerkreislaufs ersetzen.Es ist nur als endgültige Verbindung zwischen dem Gerät und dem Outlet gedacht.Der Verzweigungskreis selbst muss immer ordnungsgemäß verkabelt und durch die richtige Brechergröße geschützt werden.

Fehlerbehebung bei Trocknerkabelproblemen

Wenn ein Trockner nicht startet oder unregelmäßig läuft, können sowohl einfache als auch fortschrittliche elektrische Überprüfungen helfen:

• Stromversorgung - Überprüfen Sie, ob der Breaker nicht gestolpert ist und dass der Outlet den richtigen 240 V liefert.

• Trocknerkabel und Anschlüsse - Überprüfen Sie auf Verbrennungen, ausgefranste Isolierung oder lose Klemmen.Ersetzen Sie beschädigte Kabel sofort.

• Türschalter und Einstellungen - Stellen Sie sicher, dass sich die Tür richtig schließt und der Trockner auf einen aktiven Heizzyklus eingestellt ist.

• Luftstrom & Entlüftung - Blockierte Kanäle oder Fusselaufbauten können zu einer Überhitzung führen und den Trockner nach unten schließen.Filter und Lüftungsschlitze regelmäßig reinigen.

• interne Verkabelungschecks - Ziehen Sie mit dem Strophen der Trockner alle Anschlussblockanschlüsse an und überprüfen Sie sie auf Lichtbogen oder Verfärbung.

• Multimeter -Tests - Überprüfen Sie die Kontinuität und den Widerstand über Drähte, Sicherungen und Schalter hinweg.Eine geblasene thermische Sicherung oder ein zerbrochener Draht hält den Trockner am Betrieb.Ersetzen Sie Teile immer durch die richtige Bewertung.

• Verwenden Sie das Schaltplan - Befolgen Sie das Schaltplan des Herstellers, wenn Sie Anschlüsse verfolgen oder Komponenten ersetzen, um sichere und genaue Reparaturen zu gewährleisten.

Abschluss

Bei der Installation oder Wartung eines Trocknerschaltkreises geht es nicht nur um Bequemlichkeit.Es geht um Sicherheit und Code -Compliance.Passen Sie immer die Brechergröße mit dem Nennstrom des Trockners an und verwenden Sie die richtige Kabelmesser für Ihre Installationsumgebung.Im Zweifelsfall wenden Sie sich an das Handbuch des Herstellers oder einen lizenzierten Elektriker.Mit dem richtigen Setup schützen Sie Ihr Zuhause, verlängern die Lebensdauer Ihres Trockners und gewährleisten für die kommenden Jahre eine zuverlässige Leistung.

Häufig gestellte Fragen [FAQ]

1. Kann ich einen elektrischen Trockner in eine normale 120 -V -Steckdose anschließen?

Nr. Elektrische Elektrotrockner benötigen eine 220–240 -V -Steckdose mit einer dedizierten Schaltung.Ein 120 -V -Auslass liefert nicht genügend Strom für Heizelemente, obwohl kleine „kompakte“ Trockner oder Gasentrockner manchmal 120 -V -Schaltkreise verwenden.

2. Wie weit können Sie 10-Gauge-Draht für einen Trockner laufen?

Für 30-Amper-Trocknerschaltungen ist 10 AWG-Kupferdraht bis zu etwa 30 Fuß geeignet.Möglicherweise müssen längere Läufe bis zu 8 AWG hochgezogen werden, um den Spannungsabfall zu reduzieren und die Effizienz zu halten.

3. Ist es sicher, Aluminiumdraht für einen Trockenkreis zu verwenden?

Ja, aber nur, wenn Sie upsiediert (z. B. 8 AWG-Aluminium für einen 30-Amper-Trockner) und mit Al-bewerteten Lugs plus Antioxidationspaste verbunden sind.Kupfer bleibt die bevorzugte Wahl für Haltbarkeit und Leitfähigkeit.

4. Muss ich eine Erlaubnis zur Installation eines Trocknerkreislaufs benötigen?

In den meisten Bereichen, ja.Elektrische Arbeiten, wie das Hinzufügen oder Aufrüsten eines Trocknerschaltes, erfordert in der Regel eine Genehmigung und Inspektion, um die Einhaltung und Sicherheit der NEC sicherzustellen.

5. Was passiert, wenn mein Trocknerschalter für die Drahtgröße zu groß ist?

Über den Breaker übertreibt der Draht mehr Strom als er bewertet wird, was zu Aufschlüsselung, Überhitzung und Brandgefahren führen kann.Passen Sie immer die Breaker -Größe sowohl mit der Bewertung des Trockners als auch mit dem Drahtmessgerät an.
