Welcher Drahtgröße ist für einen 30-Ampere-Brecher geeignet?

Wenn es um elektrische Systeme geht, ist die Drahtgröße sowohl für die Sicherheit als auch für die Leistung von entscheidender Bedeutung.Eine 30-Ampere-Schaltung ist in Wohn-, Gewerbe- und Freizeiteinstellungen üblich, aber die Auswahl des richtigen Drahtes erfordert mehr als nur die Breaker-Bewertung.Die ordnungsgemäße Größe sorgt dafür, dass die Codescompliance die Überhitzung verhindert und verbundene Geräte schützt.

Katalog

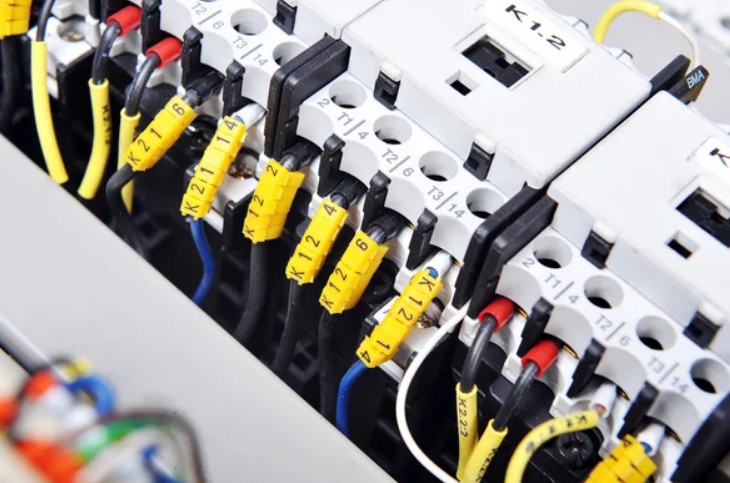

Abbildung 1. Drahtgröße für den 30-Amb-Schaltkreis

Verständnis der Drahtgröße für einen 30-Ampere-Stromkreis

Der Draht in einem 30-Ampere-Stromkreis muss den Strom sicher ohne Überhitzung tragen.Diese Kapazität wird als in der Pause bezeichnet.Die Verbreitung hängt von Faktoren wie Leitermaterial, Isolationstemperaturbewertung und Installationsumgebung ab.

Kupfer beispielsweise trägt den Strom effizienter als Aluminium, was für dieselbe Last ein kleineres Messgerät erfordert.Eine höhere Temperaturisolierung erhöht die sichere Stromkapazität, während überfüllte Leitungen oder heiße Umgebungen sie verringern.

Drahtgröße	60 ° C -Strom	75 ° C -Strom	90 ° C -Strom
10 AWG	30 a	35 a	40 a
8 Awg	40–55 a	50–55 a	55 a

Immer die Kabel für die am niedrigsten bewertete Komponente (Breaker oder Terminal), um die Sicherheit zu gewährleisten.

Bedeutung des 30-Ampere-Breakers

Abbildung 2. 30-Ampere-Brecher

Ein 30-Ampere-Leistungsschalter schützt sowohl Verkabelung als auch Geräte, wenn der Strom sichere Grenzwerte überschreitet.Der NEC definiert eine kontinuierliche Last als eine dauerhafte 3 Stunden oder mehr, was bewertet werden muss bei 125% des tatsächlichen Stroms:

• Beispiel: Eine Geräte zeichnet 24 a kontinuierlich → 24 × 1,25 = 30 a → benötigt 10 AWG-Kupferdraht mit einem 30-Ampere-Brecher.

Wenn die kontinuierliche Belastung 24 a überschreitet, müssen Sie sowohl Brecher als auch Draht erhöhen.(Siehe Abschnitt 6 für häufige Fehler im Zusammenhang mit der Größenüberschreitung.)

Wann werden Draht für einen 30-Ampere-Stromkreis hochgewertet?

Während 10 AWG -Kupfer standardmäßig ist, kann es erforderlich sein, wenn:

• Hohe Umgebungstemperaturen oder überfüllte Leitungen: Wärme senkt die günstige Geschwindigkeit, sodass größerer Draht eine Überhitzung verhindert.

• Lange Läufe: Der Spannungsabfall wird über ~ 100 Fuß signifikant, um einen Abfall von ≤ 3%zu erhalten. Verwenden Sie 8 AWG für lange oder hochdarstellende Schaltungen.

• Kontinuierliche Lasten: Schaltkreise, die fast Maximum-Strom für 3+ Stunden tragen, können eine AWG-Isolierung von 10 AWG abbauen.Upsizing fügt einen Sicherheitsmarge hinzu.

Kabeltypen für eine 30-Ampere-Schaltung

Kabeltyp	Drahtgröße	Notizen
NM-B (Romex)	10 AWG Kupfer	Standard -Wohnkabel;verwenden in Trockene Orte.
UF-B / thwn in einer Leitung	10 AWG Kupfer	Feuchtigkeitsbeständig;ideal für Outdoor oder Untergrundgebrauch.Muss in einer Leitung sein.
Thhn / thwn	10 AWG Kupfer	Flexibel, langlebig und Hochtemperatur bewertet.Häufig in Kanal- oder Industrieaufbauten.
MC (Metallverkleidet)	10 AWG Kupfer	Zusätzlichen Schutz vor körperlichen Schäden; geeignet für exponierte oder grobe Umgebungen.

Bewerbungen für einen 30-Ampere-Breaker

Abbildung 3. Wohnmobile und Wohnwagen

• Wohnmobile und Wohnwagen: Viele Wohnmobile und Wohnwagen verwenden eine 30-Ampere-Küstenleistung, um Verkaufsstellen, Klimaanlagen und andere an Bordgeräte zu versorgen.Ein dedizierter 30A -Unterbrecher stellt sicher, dass alle Geräte stabile Leistung erhalten, ohne das System zu überladen.

Abbildung 4. Elektrische Trockner

• Elektrische Trockner: Elektrische Trockner in mittlerer Größe benötigen häufig einen 30-Amper-Stromkreis.Überprüfen Sie immer das Etikett oder Handbuch des Geräts, um die benötigte Größe des benötigten Unterbrechers zu bestätigen.

Abbildung 5. Kleine Klimaanlagen

• Kleine Klimaanlagen: Fenster oder tragbare Klimaanlagen können einen erheblichen Startstrom zeichnen.Eine dedizierte 30A -Schaltung sorgt für einen sicheren Betrieb, minimiert den Spannungsabfall und verhindert Breaker -Fahrten während des Starts.

Abbildung 6. Warmwasserbereiter

• Warmwasserbereiter: Mittelgroße Warmwasserbereiter, typischerweise rund 4.500 Watt, können sicher auf einem 30-Ampere-Stromkreis laufen.Die Verwendung der richtigen Brechergröße schützt das Gerät und die Verkabelung vor Überhitzung.

Abbildung 7. Leichte Schweißer

• Leichte Schweißer: Viele kleine Schweißmaschinen sind so ausgelegt, dass sie sicher auf 30-Ampere-Schaltkreisen arbeiten.Ein dedizierter 30A-Breaker berücksichtigt seine intermittierenden hohen Anforderungen, ohne Schäden an der Verkabelung zu riskieren.

Häufige Fehler zu vermeiden

Das Vermeiden dieser Fallstricke verhindert eine Überhitzung und fehlgeschlagene Inspektionen:

• Spannungsabfall: Lange Läufe erfordern eine Verlängerung (siehe Abschnitt 3).

• Kupfer und Aluminium mischen: Verwenden Sie Al/Cu-bewertete Steckverbinder, um Korrosion zu verhindern.

• Ignorieren der Endbewertungen: Draht muss mit den Bewertungen der Geräte und den Breaker übereinstimmen.

• Übergroße Unterbrecher basierend auf Isolierung: Breaker -Größe folgt in Strom und NEC, nicht allein Isolierungstemperatur.

20A vs 30a gegenüber 50A Vergleich

Unterbrechergröße	Typische Drahtgröße	Gemeinsame Verwendungen
20 a	12 AWG Kupfer	Standard -Wohngeschäfte, Beleuchtung Schaltungen und kleine Geräte wie Mikrowellen oder Kaffeemaschinen.Ideal für Allgemeine Schaltkreise mit mäßigen Lasten.
30 a	10 AWG Kupfer	Mittelschwere Schaltungen wie RV-Ufer Strom, elektrische Trockner, kleine Klimaanlagen und mittelgroßes Wasser Heizungen (~ 4.500 W).Geeignet für kontinuierliche oder nahezu kontinuierliche Lasten mit richtige Planung.
50 a	6 AWG Kupfer	Hochleistungsschaltungen umfassen elektrische Schaltkreise Bereiche, Elektrofahrzeugladegeräte, Schweißer in Industriequalität und große HLK -Systeme.Beginnt mit hohen Stromanforderungen sicher ohne übermäßige Spannung fallen.

Sicherheits-Checkliste, bevor Sie einen 30-Ampere-Schaltkreis energetisieren

Vor dem Einschalten einer neu installierten 30-Ampere-Schaltung ist es wichtig, eine gründliche Sicherheitsprüfung durchzuführen.Dies stellt sicher, dass die Installation nicht nur Code erfüllt, sondern auch zuverlässig unter Last funktioniert:

• Überprüfen Sie die Breaker- und Drahtgrößen - Bestätigen Sie, dass die Breaker -Bewertung mit der Kabelmess- und Isolationsbewertung übereinstimmt (siehe Abschnitt 2 für NEC -Richtlinien).

• Drehmoment aller Verbindungen richtig - Verwenden Sie einen kalibrierten Drehmomentschlüssel, um die Laschen und Klemmen zu verschärfen, um Spezifikationen zu erzeugen, und vermeiden Sie lockere oder überholte Verbindungen.

• Überprüfen Sie die Kompatibilität der Anschlüsse - Wenn Kupfer- und Aluminiumleiter gemischt werden, stellen Sie sicher, dass zugelassene Al/Cu -Anschlüsse verwendet werden, um galvanische Korrosion zu verhindern.

• Überprüfen Sie das Routing und die Unterstützung - Bestätigen Sie, dass das Kabel ordnungsgemäß geroutet, gesichert und vor physischen Schäden, scharfen Kanten oder übermäßiger Wärme geschützt ist.

• Test mit Instrumenten - Verwenden Sie ein Multimeter, um die korrekte Spannung am Unterbrecher, die Kontinuität zwischen den Leitern und feste Erdungsintegrität zu überprüfen, bevor Sie die Integrität haben.

• Abschließende Bewertung - Gehen Sie noch einmal die gesamte Installation durch und stellen Sie sicher, dass Kennzeichnungen, Panelabdeckungen und Sicherheitsüberprüfungen vorhanden sind.

Abschluss

Eine 30-Ampere-Schaltung kann alles von Trocknern und Warmwasserbereiter bis hin zu Wohnmobilen und leichten Schweißern mit Strom versorgen, jedoch nur, wenn sie mit der richtigen Drahtgröße, dem richtigen Kabel- und Kabeltyp installiert ist.Durch die Berücksichtigung von Lastberechnungen, Spannungsabfall, Temperaturbedingungen und NEC -Anforderungen können Sie eine Schaltung entwerfen, die sowohl effizient als auch sicher ist.Sorgfältige Planung und korrekte Installation schützen nicht nur Ihre Geräte, sondern verringern auch das Risiko von Brand- oder elektrischen Gefahren.

Häufig gestellte Fragen [FAQ]

1. Was passiert, wenn Sie die falsche Drahtgröße für einen 30-Ampere-Brecher verwenden?

Die Verwendung von untergroßem Draht kann zu Überhitzung, geschmolzener Isolierung und Brandgefahren führen.Übergroßer Draht schädigt das System nicht, kann jedoch die Kosten und die Installationsschwierigkeit erhöhen.Stimmen Sie immer die Drahtgröße mit den Richtlinien der Breaker -Bewertung und den NEC -Richtlinien an.

2. Kann ich Aluminiumdraht auf einem 30-Ampere-Stromkreis verwenden?

Ja, aber Sie müssen auf 8 AWG -Aluminium erhöhen, weil es weniger Strom als Kupfer trägt.Verwenden Sie Al/Cu-Bewertungsstecker, um Korrosion zu verhindern und sichere Kündigungen zu gewährleisten.

3. Wie weit können Sie 10 AWG-Kabel auf einem 30-Ampere-Stromkreis ausführen?

Bei typischen Lasten ist 10 AWG -Kupferdraht bis zu etwa 100 Fuß sicher.Darüber hinaus kann der Spannungsabfall 3%überschreiten, sodass eine höhere AWG bei 8 AWG die Effizienz beibehält und Geräte schützt.

4. Ist ein 30-Ampere-Stromkreis 120 V oder 240 V?

Es kann entweder sein.Wohnmobile und viele kleine Geräte verwenden 120 V/30A -Schaltkreise, während Trockner, Warmwasserbereiter und einige Klimaanlagen häufig 240 V/30A benötigen.Überprüfen Sie immer das Geräteetikett auf Spannungsanforderungen.

5. Benötige ich einen GFCI-Brecher auf einem 30-Ampere-Stromkreis?

GFCI -Schutz ist erforderlich, wenn die Schaltung im Freien, im Bad, in der Küche oder an anderen feuchten Standorten gemäß den NEC -Regeln serviert wird.Für Innenkreisläufe (z. B. Trockner, Warmwasserbereiter) ist ein Standard -30A -Brecher normalerweise akzeptabel, es sei denn, der lokale Code gibt etwas anderes an.
