12 AWG vs 14 AWG Draht: Schlüsselunterschiede, Verwendungen und NEC -Sicherheitsregeln

Versuchen Sie, für Ihr Heimprojekt zwischen 12 AWG und 14 AWG -Draht zu entscheiden?Die Auswahl der richtigen Drahtgröße ist mehr als nur ein technisches Detail.Es wirkt sich auf Sicherheit, Effizienz und langfristige Zuverlässigkeit aus.In diesem Leitfaden werden wir die Unterschiede, die NEC -Sicherheitsregeln und die praktischen Verwendungen der einzelnen aufschlüsseln, damit Sie die beste Wahl mit Zuversicht treffen können.

Katalog

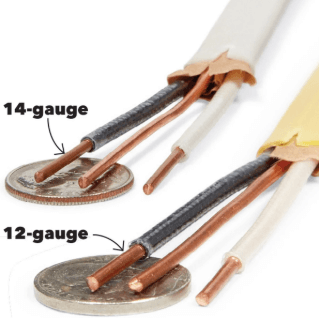

Abbildung 1. 14 und 12 AWG -Draht

AWG Grundlagen

Das AWG -System (American Wire Gauge) ist eine standardisierte Methode zur Messung der Dicke der elektrischen Drähte.In diesem System bedeuten kleinere Zahlen dickere Drähte.Dickere Drähte haben einen geringeren elektrischen Widerstand, was bedeutet, dass sie weniger Wärme erzeugen, sicher mehr Strom tragen und dazu beitragen können, den Spannungsabfall zu reduzieren.Zum Beispiel ist 12 AWG dicker als 14 AWG, was es besser für Schaltungen geeignet ist, die Strom für Geräte oder Steckdosen mit höherem Bedarf liefern.Durch die Auswahl der richtigen Drahtgröße verbessert nicht nur die Effizienz und Leistung, sondern hilft auch, NEC -Standards (National Electrical Code) zu erfüllen, die vorhanden sind, um die Sicherheit und Zuverlässigkeit bei elektrischen Einrichtungen zu gewährleisten.

Verwendung von 14 und 12 AWG -Draht

Die Wahl zwischen 14 AWG und 12 AWG hängt von der Lastbedarf und dem Standort in einem Haus ab.

14 AWG (15-Ampere-Schaltungen)

Abbildung 2. Deckenleuchten und -vorrichtungen

• Deckenleuchten und -vorrichtungen -Angemessene für Lampen mit niedriger Wattage und LED-Beleuchtung.

Abbildung 3. Deckenventilatoren

• Deckenventilatoren - behandelt das leichte aktuelle Zeichnen der meisten Standardventilatoren.

Abbildung 4. Wandschalter

• Wandschalter - Tragen Sie die Steuerlast für Beleuchtungsschaltungen sicher.

Abbildung 5. Flurauslassungen

• Schlafzimmer und Flur. -Geeignet für leichte Gegenstände wie Lampen, Ladegeräte und Wecker.

• Kurze Innenkreise im Allgemeinen-funktioniert gut, wenn die Drahtläufe kurz und die Lasten bescheiden sind.

12 AWG (20-Ampere-Schaltungen)

Abbildung 6. Küchengeschäfte

• Küchengeschäfte (Arbeitsplattenbehälter) - erforderlich für kleine Geräte wie Toasters, Kaffeemaschinen oder Mixer.

Abbildung 7. Mikrowellen und Kühlschränke

• Mikrowellen und Kühlschränke - behandelt die schwerere aktuelle Auslosung von Küchengeräten.

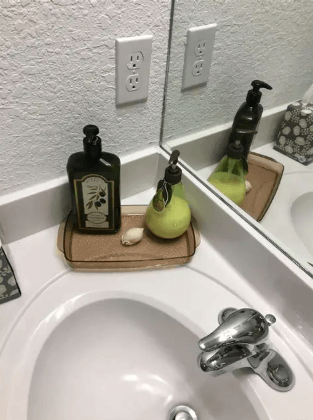

Abbildung 8. Badezimmerbehälter

• Badezimmerbehälter (Haartrockner, Lockenstärke usw.)-Unterstützt sichere Pflegegeräte mit hoher Wattage.

Abbildung 9. Waschküche Outlet

• Wäschereien und Geräte - benötigt für Unterlegscheiben, Trockner oder Eisen, die mehr Strom fordern.

Abbildung 10. Garage- und Versorgungsraum -Outlets

• Garage- und Versorgungsraum-Outlets-ideal für Elektrowerkzeuge, Ladenstaubsauger oder andere Hochlastausrüstung.

Abbildung 11. Outlets im Freien

• Outdoor -Gefäße - hält eine höhere Nachfrage und Umweltbedingungen.

NEC -Code- und Sicherheitsregeln

Der National Electrical Code (NEC) legt strenge Richtlinien fest, um sicherzustellen, dass Kabelgrößen und Unterbrecher korrekt zur Sicherheit übereinstimmen.Das Befolgen dieser Regeln hilft, Überhitzung, Brandgefahren und Verstöße gegen den Code zu verhindern:

• Verwenden Sie 14 AWG nur für 15-Ampere-Breaker - Diese Paarung ist die maximale, die durch Code zulässig ist und die Kabel vor Überlastung schützt.

• Verwenden Sie 12 AWG für 20-Ampere-Breaker - Dicker Draht ist erforderlich, um den höheren Strom sicher zu handhaben.

• Mischen Sie keine Messgeräte auf demselben Schaltkreis, es sei denn - Mischgrößen können Schwachstellen erzeugen, die anfällig für Überhitzung oder Misserfolg sind.

• Nie kleinere Kabel doppelt, um eine größere Anzeige nachzuahmen - Das Verdrehen von zwei Leitern entspricht nicht einem größeren Draht, und diese Praxis ist unsicher und nicht kompliziert.

• Upsizing ist erlaubt -Die Installation von 12 AWG auf einem 15-Ampere-Breaker erhöht beispielsweise Haltbarkeit und reduziert den Spannungsabfall, erhöht jedoch die Bewertung des Breaker jedoch nicht über 15 Ampere.

Gemeinsame Drahttypen

Drähte werden nicht nur durch Messgeräte definiert.Sie sind auch mit unterschiedlichen Isolationstypen für bestimmte Anwendungen ausgestattet.Wenn Sie den Unterschied wissen, sorgt sowohl die Sicherheit als auch die langfristige Zuverlässigkeit.

• NM-B (Romex): Standard-Innenkabel - Der häufigste Typ für die Verkabelung von Wohngebieten.Es wird in Wänden, Decken und Böden verwendet, in denen der Schutz vor physischen Schäden kein Problem darstellt.

Abbildung 12. NM-B (Romex) Weiße Scheide

• Weiße Hülle = 14 AWG (15 Ampere) -Typischerweise für Beleuchtung und leichte Filialen verwendet.

Abbildung 13. NM-B (Romex) Gelbe Hülle

• Gelbe Hülle = 12 AWG (20 Ampere) - Wird in Küchen, Badezimmern und Versorgungsbereichen verwendet, in denen höhere Lasten erwartet werden.

Abbildung 14. unterirdisches Futterkabel

• UF-B: unterirdisches Futterkabel - für eine direkte Beerdigung ohne Kanal ausgelegt.Die harte äußere Jacke ist für den Außengebrauch geeignet, z. B. Gartenschuppen, Außenbeleuchtung oder abgelöste Garagen.

Abbildung 15. Thhn/thwn

• THHN/THWN: einzelne Leiter in der Leitung - Gemeinsam in Garagen, Installationen im Freien und gewerblichen Gebäuden.Diese Drähte haben eine hitze- und feuchtigkeitsresistente Isolierung, wodurch sie in Bereichen sicher sind, die höheren Temperaturen, Feuchtigkeit oder mechanischer Verschleiß ausgesetzt sind.Sie werden immer durch einen Kanal gezogen, um Schutz zu schützen.

12 AWG gegen 14 AWG -Vergleich

Berücksichtigen Sie bei der Auswahl zwischen 12 AWG und 14 AWG die Gewalt, Entfernung, Flexibilität, Kosten und Sicherheitsmarge.Die folgende Tabelle fasst die wichtigsten Unterschiede zusammen:

Besonderheit	14 AWG Draht	12 AWG Draht
Ampendigkeit	15 Ampere (nur leichte Lasten)	20 Ampere (höhere Nachfragen)
Spannungsabfall	Höherer Widerstand → nicht ideal für Läufe über 50–75 Fuß oder schwerere Lasten	Niedrigerer Widerstand → Besser für lange Läufe, schwere Geräte und stabile Spannung
Flexibilität	Leicht, leicht zu beugen, schneller zu installieren	Steifer, schwerer in engen Räumen zu handhaben
Kosten	Billiger und budgetfreundlicher	Etwas teurer, fügt aber Sicherheit hinzu und Zuverlässigkeit
Sicherheitsmarge	Minimale Kopffreiheit;geeignet nur für kurze, leichte Schaltkreise	Zusätzliche Kapazität für Upgrades und reduziert Risiko einer Überhitzung
Zukunftssicherung	Begrenzte Kapazität kann eine Neuverdrahtung erfordern später	Bietet Platz für zukünftige Upgrades ohne sofortige Neuverdrahtung

Wie wähle ich den richtigen Draht aus?

Die Auswahl der richtigen Drahtgröße hängt von der übereinstimmenden Sicherheit, Effizienz und den Anforderungen Ihres Schaltkreises ab.

• Im Zweifelsfall erhöhen sich die Größe. Die Verwendung von 12 AWG anstelle von 14 AWG fügt einen Sicherheitsmarge hinzu, verringert das Risiko einer Überhitzung und minimiert den Spannungsabfall bei längeren Läufen.Es bietet auch Flexibilität für zukünftige Upgrades, da dieselbe 12 AWG entweder auf einem 15-Ampere oder einem 20-Ampere-Brecher (je nach Design) verwendet werden kann.

• Verwenden Sie 14 AWG nur für leichte, kurze Läufe. Diese Größe ist am besten auf Deckenlichter, Schlafzimmerauslässe und andere Schaltungen mit bescheidenen Lasten beschränkt, bei denen die Läufe relativ kurz sind.Darüber hinaus macht es sein höherer Widerstand weniger effizienter für schwerere oder längere Schaltungen.

Durch die Auswahl von Draht sowohl für die vorliegende Last als auch die potenziellen zukünftigen Anforderungen sorgen Sie sicherer, länger anhaltende Installationen.

Abschluss

Die Auswahl der richtigen Drahtgröße hängt von der passenden Sicherheit mit der Leistung ab.Während 14 AWG gut für leichte Schaltkreise und kürzere Läufe eignen, bietet 12 AWG mehr Flexibilität, reduziert den Spannungsabfall und bietet einen Sicherheitsspielraum für zukünftige Upgrades.Die folgenden NEC-Richtlinien stellt sicher, dass Ihre Installation sicher, zuverlässig und codekonform ist.Wenn Sie diese Unterschiede verstehen, vermeiden Sie nicht nur häufige Verdrahtungsfehler, sondern erstellen auch ein effizienteres elektrisches System, das die Bedürfnisse Ihres Hauses für die kommenden Jahre erfüllen kann.

Häufig gestellte Fragen [FAQ]

1. Können Sie 12 AWG-Kabel für einen 15-Ampere-Brecher verwenden?

Ja.Die Verwendung von 12 AWG-Draht an einem 15-Ampere-Unterbrecher ist erlaubt und fügt sogar einen Sicherheitsmarge hinzu, indem Wärme und Spannungsabfall reduziert werden.Der Brecher begrenzt jedoch immer noch die Schaltung auf 15 Ampere.

2. Was passiert, wenn Sie 14 AWG-Draht an einem 20-Ampere-Brecher verwenden?

Dies ist unsicher und verstößt gegen den NEC -Code.Der 14 AWG -Draht kann überhitzt, da er nicht mehr als 15 Ampere bewältigen kann, was ein schwerwiegendes Brandgefahren darstellt.

3. Welcher Draht ist für lange Läufe besser - 12 AWG oder 14 AWG?

12 AWG ist für lange Läufe besser, da er einen geringeren Widerstand aufweist und den Spannungsabfall minimiert.14 AWG ist anfälliger für Dimmleuchten oder unterversorgte Geräte, wenn sie über 50 bis 75 Fuß verwendet werden.

4. Lohnt es sich, für 12 AWG anstelle von 14 AWG zusätzlich zu zahlen?

Ja, in den meisten Fällen.Während 12 AWG etwas mehr kostet und schwieriger zu handhaben ist, verbessert es die Effizienz, verringert das Risiko einer Überhitzung und kostet Ihre Verkabelung für Upgrades.

5. Wie kann ich feststellen, ob meine Heimkabel 12 AWG oder 14 AWG ist?

Überprüfen Sie die Farbe der Kabelscheide: Weiß zeigt normalerweise 14 AWG an, während Gelb 12 AWG (für NM-B romex) angibt.Sie können auch die gedruckte Messgröße direkt auf der Kabelmantel lesen.
