Diode an die Solarpanel anschließen: Wie funktioniert es?

Dioden sind die Hauptkomponente in Solarstromsystemen, bei denen sie Effizienz, Sicherheit und Langlebigkeit gewährleisten.Diese Halbleitergeräte mit ihrer Fähigkeit, Strom nur in eine Richtung zu fließen, ideal für die Verwaltung und Optimierung des Stromflusses von Sonnenkollektoren zu Batterien.Ihre Effektivität erstreckt sich vom Schutz vor schädlichen Umkehrströmen bis hin zur Verbesserung der Gesamtsystemleistung.Der folgende Artikel befasst sich tief in die Mechanik von Dioden, die ihren Betrieb, praktische Anwendungen in Solarenergiesystemen und Überlegungen in der Auswahl und Installation erläutern.

Katalog

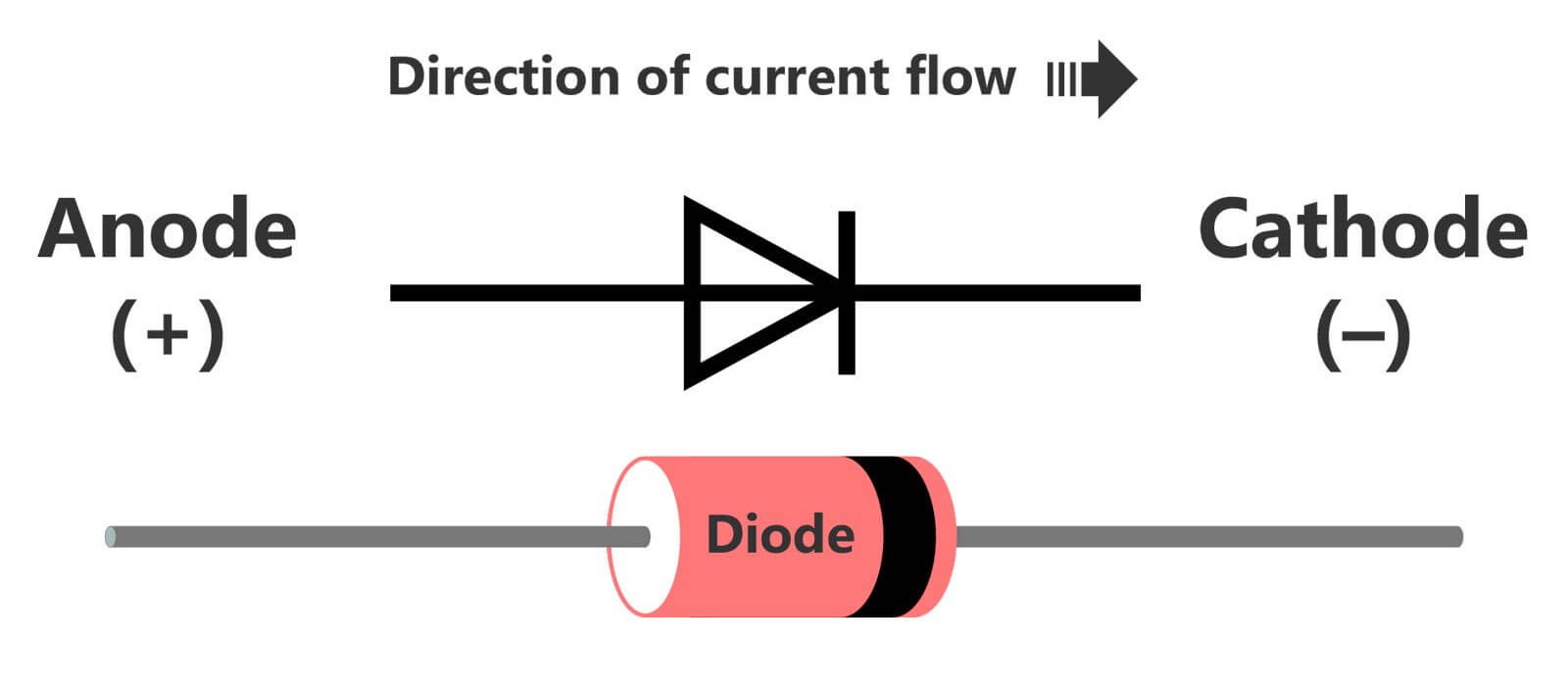

Was ist eine Diode?

Eine Diode ist ein Halbleitergerät mit zwei Klemmen, die es den Strom ermöglichen, in eine einzelne Richtung zu fließen.Diese scheinbar einfache Direktionalität macht es in Solarenergiesystemen äußerst wertvoll.Die Hauptfunktion der Verhinderung der "Reverse Tugy" ist für die Solartechnologie nützlich.Eine umgekehrte Vorspannung tritt auf, wenn die Spannung des Solarpanels den der Batterie übertrifft, wodurch der Strom durch die Diode nach hinten fließt.Dieser Rückfluss kann möglicherweise die Sonnenkabine beschädigen.Um eine umgekehrte Verzerrung abzuwenden, wird eine Diode strategisch zwischen dem Solarpanel und dem Akku platziert, um sicherzustellen, dass der Strom ausschließlich in den Akku fließt.

In Solarenergiesystemen geht die Funktion von Dioden über die Blockierung der umgekehrten Vorspannung hinaus.Sie arbeiten bei der Optimierung der Effizienz und Langlebigkeit des Systems.Wenn der Strom nur in eine einzelne Richtung fließt, wird verhindert, dass die Batterie bei niedrigem Sonnenlicht oder Nacht in die Solarpanel entladen wird.Dieser unidirektionale Fluss ist erforderlich, um die Gesamtleistung der Batterie zu verbessern und seine Nutzungsdauer zu verlängern.

Branchenexperten haben häufig festgestellt, dass die ordnungsgemäße Integration von Dioden die Zuverlässigkeit von Sonnenstromsystemen erheblich verbessern kann.Beispielsweise haben Ingenieure festgestellt, dass die Installation von Dioden in Solaraufbauten in Wohngebieten die Wartungsprobleme im Zusammenhang mit unbeabsichtigtem Umkehrstrom verringert.Es betont die Notwendigkeit, sorgfältig auszuwählen und Dioden zu positionieren, um eine optimale Systemleistung zu erzielen.

Wenn Forscher neue Halbleitermaterialien untersuchen, um die Effizienz und thermische Stabilität von Dioden zu verbessern, könnte sich die Rolle von Dioden in der Solartechnologie entwickeln.Diese Innovationen könnten zu widerstandsfähigeren Solarenergiesystemen führen, die unter einem breiteren Bereich von Umweltbedingungen eine hohe Effizienz aufrechterhalten können.

Die Verwendung von Dioden in der Sonnenenergie dient mehreren Zwecken daran, potenzielle Schäden an Systemkomponenten bei der Unterstützung nachhaltiger Energiepraktiken zu verhindern.Effizienter und ununterbrochener Betrieb von Sonnenkollektoren maximiert die Nutzung erneuerbarer Energien.Eine sorgfältige Berücksichtigung von Dioden ist sowohl während der Entwurfs- als auch in der Wartungsphasen von Sonnenstromsystemen nützlich.

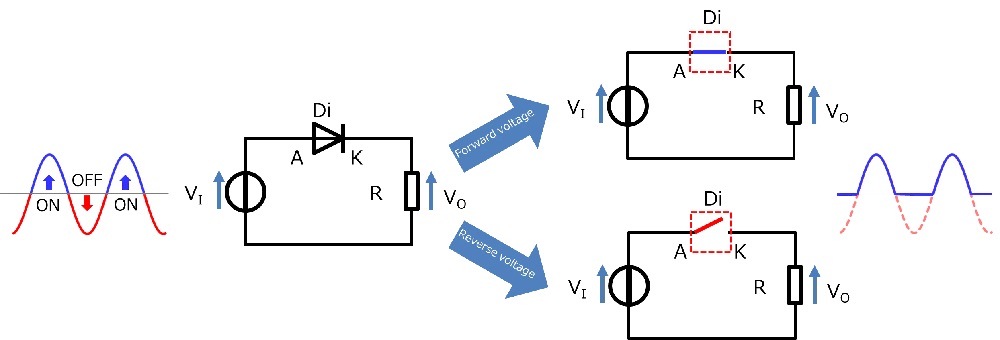

Wie funktioniert es?

Die Dioden basieren auf den Eigenschaften von Halbleitern, die die elektrische Leitung unter bestimmten Szenarien unter Verwendung von Materialien verwalten, die reich an Elektronen (N-Typ) oder in Löchern (P-Typ) sind.Das Zusammenspiel dieser Materialien führt zur Schaffung eines P-N-Übergangs, ein Hauptelement, das die Richtung des Stromflusses bei der Aufnahme der Spannung vorschreibt.

Das Anwenden einer positiven Spannung auf das N-Typ-Material und eine negative Spannung auf das P-Typ-Material erleichtert einen Vorwärtsstrom.Dieses Phänomen tritt auf, wenn die positive Spannung Elektronen im N-Typ-Region in Richtung P-N-Übergang treibt, während die negative Spannung Löcher aus der P-Typ-Region bis zur Kreuzung zeichnet, wodurch Ladungsträger sich rekombinieren und einen leitenden Pfad schaffen können.Dieser Prozess spielt eine wichtige Rolle bei den Vorspannungsoperationen in verschiedenen Anwendungen.

Auftragen negativer Spannung auf das N-Typ-Material und die positive Spannung auf das p-Typ-Material obldiert den Stromfluss.In diesem Zustand bildet sich eine Depletionszone an der Kreuzung, wo die verfügbaren Ladungsträger weggezogen werden, wodurch die Barriere gestärkt und die Stromleitung hemmt.Dieser Aspekt der umgekehrten Vorspannung ist besonders in Anwendungen wie Solarenergiesystemen erforderlich, bei denen er den Rückfluss des Stroms verhindert und dadurch die Effizienz steigert.

In den Einstellungen kann das Verhalten von Dioden unter vorwärts und umgekehrter Verzerrung beobachtet und durch absichtliches Design und Materialauswahl fein abgestimmt werden.Die Untersuchung der Temperaturabhängigkeit der Leistung einer Diode kann zu belastbareren und effizienteren Konstruktionen in der Unterhaltungselektronik führen.Viele Ingenieure und Elektriker stellen fest, dass die Beherrschung dieser Prinzipien die Fehlerbehebung und Optimierung elektronischer Schaltkreise hilft und letztendlich die Leistung der Geräte verbessert.

Die richtige Steuerung der von Dioden bereitgestellten aktuellen Richtungen ist für zeitgenössische elektronische Systeme erforderlich.Diese Kontrolle manifestiert sich durch ein empfindliches Gleichgewicht der Materialeigenschaften, der Spannungsanwendung und der Übergangsdynamik und spiegelt ein tief eingebettetes Prinzip innerhalb der Halbleiterphysik wider.

Arten von Dioden

Bypass Diode

Die Bypass -Diode wird parallel zu Photovoltaik -Panels eingebaut und mindert die Hotspots und verbessert die Systemeffizienz, indem Strom schattierte oder beschädigte Abschnitte umgehen kann.Diese Komponente ist ideal in großen Solararrays, bei denen Schattierungen oder teilweise Obstruktionen die Leistung beeinflussen können.

Durch die Reduzierung der Auswirkungen dieser Ineffizienzen erzielen die Systeme eine konsistentere Energieleistung.Ingenieure haben beobachtet, dass die Verwendung von Bypass -Dioden die Lebensdauer der Panels verlängert und die Gesamtenergieproduktion optimiert, was ein Hauptelement für die Gestaltung von widerstandsfähigen Sonnenstromsystemen ist.

Die Implementierung von Bypass -Dioden trägt ausdrücklich zur Lebensdauer von Sonnenkollektoren bei, indem lokalisierte Überhitzung (Hot Spots) verhindert wird, was die Zellen irreversibel beschädigen und ihre Effizienz im Laufe der Zeit verringern kann.Dies führt dazu, dass das System eine ausgewogenere Energieleistung beibehält und eine Umgebung schafft, in der selbst eine teilweise Schattierung die Leistung nicht stark beeinflusst.

Blockierung der Diode

Eine blockierende Diode, die in Serie mit einem Solarpanel installiert ist, ist wirksam, um einen Rückstromfluss zu verhindern, wenn die Felder keinen Strom erzeugen, z. B. während der Nacht.Diese Diode bewahrt die Gesundheit der Batterie, indem er sicherstellt, dass die gespeicherte Energie nicht durch die Paneele zurückgibt.In Off-Grid-Sonnensystemen waren die Blockierungsdioden beispielsweise bei der Aufrechterhaltung der Akkulaufzeit und der Verbesserung der Zuverlässigkeit der Stromversorgung in Zeiträumen ohne Sonnenlicht nützlich.

Durch die Verhinderung des Rückstroms schützen diese Dioden das System und sorgen für Effizienz und Stabilität.Es gibt Alternativen zur Blockierung von Dioden bei der Verhinderung des Umkehrstromflusses, wie z.Dies betont ihre Rolle bei nachhaltigen Energielösungen, bei denen Zuverlässigkeit und langfristige Leistung erforderlich sind.

Wie wähle ich Diode?

Rückspannung (VR): Die Rückspannungsbewertungen sind für die Diodenauswahl nützlich, da die Auswahl einer Diode mit einer Reverse -Spannungs -Bewertung höher als die maximale Ausgangsspannung Ihres Solarpanels sie vor Rückwärtsvorspannungsbedingungen schützt.Die praktische Erfahrung zeigt, dass eine 20-30% höhere VR-Bewertung als die maximale Panelspannung für den langfristigen Betrieb ohne Aufschlüsse im Allgemeinen wirksam ist.

Vorwärtsspannung (VF): Um den Stromverlust während der Leitung zu minimieren, ist es vorteilhaft, eine Diode mit einer geringen Vorwärtsspannung auszuwählen.Niedrige VF führt typischerweise zu einer höheren Effizienz der Energieumwandlungsprozesse, wobei die Branchenpraktiken darauf hinweisen, dass Schottky -Dioden, die für ihren niedrigen Vorwärtsspannungsabfall bekannt sind, in diesem Zusammenhang besonders vorteilhaft sind.

Vorwärtsstrom vorwärts (if): Durch die Verhinderung von Überhitzung und potenziellem Ausfall wird sichergestellt, dass die Vorwärtsstrombewertung der Diode den maximalen Strom überschreitet, den Ihr Solarpanel generiert.Beobachtungen aus gut funktionierenden Solaranlagen deuten darauf hin, dass die Auswahl einer Diode mit einem Rand von mindestens 10 bis 20% über dem erwarteten maximalen Strom gegen thermische Probleme effektiv schützt.

Reverse Recovery Time (TRR): Bei Anwendungen, die schnelle Umschaltungen wie Wechselrichter und MPPT -Controller fordern, ist es wirksam, sich für Dioden mit kurzen Rückgewinnungszeiten zu entscheiden.Schnelle Wiederherstellungsdioden werden verwendet, um die Schaltverluste zu verringern und elektromagnetische Interferenzen zu mildern, wodurch die Reaktionsgeschwindigkeit und Effizienz verbessert werden.

Betriebstemperatur: Die Ausrichtung des Betriebstemperaturbereichs einer Diode auf die Umgebungsbedingungen Ihrer Installationsstelle ist wirksam.Sicherstellen, dass ein Temperaturbereich, der extreme Bedingungen enthält, - sowohl hoch als auch niedrig - hilfreich für zuverlässige Leistung, da Temperaturfehlanpassungen zu einer Leistungsverschlechterung oder einem Ausfall führen können.

Welche Diode Größe brauche ich ?: In den meisten Solaraufstellungen reicht eine Diode zwischen 3 und 8 Ampere aus.Dieser Bereich berücksichtigt die typischen Spezifikationen von Solarsystemen mit kleiner bis mittlerer Größe und die genaue Größe der Diode nach den Strom- und Spannungsspezifikationen des spezifischen Photovoltaiksystems hilft, Ineffizienzen und mögliche Fehlfunktionen abzuwenden.

Wo platziere ich die Diode für meine Sonnenkollektoren ?: Das Platzieren von Blockierungsdioden in jedem Feld, um den Umkehrstromschäden zu verhindern, erfolgt insbesondere bei nächtlichen oder bewölkten Bedingungen.Die Vorteile von Bypass -Dioden in parallelen Zeichenfolgenkonfigurationen verwalten die Teilschattierung effektiv.Feldbeobachtungen zeigen, dass die korrekte Platzierung dieser Dioden die Systemzuverlässigkeit und den Energieertrag erheblich verbessert.

Lagertemperatur: Um die Leistungseigenschaften einer Diode im Laufe der Zeit zu erhalten, stellen Sie sicher, dass die Speicherbedingungen mit einem Temperaturbereich von -40 bis +85 Grad Celsius übereinstimmen.Dieser Bereich wird weithin empfohlen und hält sich an Standardpraktiken an, um die Integrität der Komponenten vor der Installation aufrechtzuerhalten.

Die Berücksichtigung dieser Faktoren im Detail optimiert die Auswahl und den Einsatz von Dioden in Solarenergiesystemen, um eine verbesserte Effizienz und Haltbarkeit zu gewährleisten.

Schritte zum Verbinden einer Diode an das Solarpanel

Installieren Sie Ihre Sonnenkollektoren

Die ordnungsgemäße Installation von Sonnenkollektoren ist für eine optimale Leistung und Sicherheit wirksam.Abhängig von der Komplexität Ihres Setups ist es möglicherweise ratsam, einen professionellen Installateur zu beauftragen, der sicherstellen kann, dass die Panels sicher sind und für eine maximale Belichtung von Sonnenlicht korrekt positioniert sind.Sowohl Bodeninstallationen als auch Dachanlagen erfordern Robustheit, um unterschiedliche Umweltherausforderungen wie Wind und Niederschlag zu bekämpfen.Die Platzierungs- und Neigungswinkel, die häufig von erfahrenen Installateuren verwendet werden, zeichnen aus der Sonnenenergie das höchste Potenzial aus und stellen DIY -Enthusiasten ohne Erfahrung vor Herausforderungen.Das empfindliche Gleichgewicht zwischen effektiver Sonneneinstrahlung und struktureller Integrität ist in der Tat ein Tanz des Fachwissens.

Verbinden Sie die Dioden

Die genaue Verbindung von Dioden stellt die reibungslose Funktionsweise Ihres Sonnensystems sicher.Die Kathode der Diode muss sich mit dem positiven Anschluss des Solarpanels und der Anode mit dem negativen Anschluss verbinden.Dies setzt den Strom korrekt ein und verhindert den Rückstrom, wodurch die Paneele vor potenziellen Schäden und Effizienzverlust geschützt werden.Unsachgemäße Verbindungen können die Effizienz verringern und Sicherheitsrisiken darstellen.Zu den nützlichen Werkzeugen gehören hier ein Lötkolben, Lötmittel, Wärmeschrumpfschläuche und Drahtschneider.Durch die Verwendung von Wärmeverkleinerschläuchen nach der Särge schützt die Verbindungen von Umgebungselementen, wodurch die Langlebigkeit und Sicherheit Ihrer elektrischen Verbindungen verbessert wird.

Testen Sie Ihre Dioden

Vor dem Abschluss der Installation ist das Testen der Dioden ein obligatorischer Schritt.Mit einem Multimeter können Sie den Vorwärtsspannungsabfall bewerten und nach Kontinuität suchen.Dieses Verfahren hilft dabei, potenzielle Probleme wie fehlerhafte Dioden oder falsche Verbindungen zu bestimmen, die sonst die Leistung des Systems gefährden könnten.Erfahrene Techniker tauchen häufig tiefer durch, indem sie Dioden unter Lastbedingungen testen und Operationen simulieren, um die Zuverlässigkeit und Effizienz des Solarpanelsystems zu gewährleisten.Strenge Tests können verborgene Komplikationen beleuchten und die Notwendigkeit von Gründlichkeit und Präzision bei der Erreichung optimaler Ergebnisse unterstreichen.

Vorteile von Dioden

Kontrolle des unidirektionalen Flusses

Dioden stellen sicher, dass der Strom in nur eine Richtung fließt, insbesondere in Solarpanel und Batteriesystemen, um sowohl die Lebensdauer als auch die Zuverlässigkeit dieser Systeme zu verbessern.Durch die Kontrolle der Strömungsrichtung wird potenzielle Schäden durch den Umkehrstrom verhindert, was die Wartungskosten im Laufe der Zeit einsparen kann.

Minderung von Stromverlusten

Dioden verringern Stromverluste, indem verhindern, dass gespeicherte Energie in Batterien wieder in das System fließt, wenn das Solarpanel keine Leistung erzeugt.Diese Funktion ist besonders vorteilhaft für nicht-netzartige Solarsysteme, bei denen jedes Stück gespeicherter Stromversorgung von Bedeutung ist und die Effizienz tiefgreifend beeinflusst.

Schutz gegen umgekehrte Polarität

Dioden schützen sich vor umgekehrten Polaritätssituationen, die aufgrund falscher Kabeln auftreten können.Wenn der Strom nur in die richtige Richtung fließen kann, verhindert potenzielle Schäden an elektrischen Komponenten, um die Sicherheit der Systeme zu gewährleisten und Zeit und Ressourcen zu sparen, indem die Reparaturbedürfnisse gemindert werden.

Verbesserte Effizienz bei schattierten Bedingungen

Dioden behalten die Effizienz des Solarpanel-Arrays bei, indem sie einen Bypass-Weg für schattierte oder fehlerhafte Zellen bereitstellen, um sicherzustellen, dass die maximale Leistung auch unter weniger idealen Bedingungen extrahiert wird.Dies trägt zur optimierten Systemleistung und zur Zuverlässigkeit von Bolstern bei.

In vielen Anwendungen kann die strategische Integration von Dioden zu bemerkenswerten Verbesserungen der Belastbarkeit und Effizienz der Systeme führen.Bei großen Solarenergieanlagen tragen Bypass -Dioden bei, die Leistung der Leistung aufrechtzuerhalten, ein Merkmal, das besonders in Regionen mit variablen Sonnenlichtbedingungen wertvoll ist.Das sorgfältige Design und die Konfiguration von Diodenplatzierungen wirken sich erheblich auf das System aus und verbessern die Gesamtwirksamkeit.

Dioden sind Hauptkomponenten sowohl in kleinen und großräumigen Sonnenstromsystemen.Ihre inhärente Fähigkeit, den elektrischen Fluss zu verwalten und zu schützen, bewahrt nicht nur Energie, sondern stärkt auch die Haltbarkeit und Effizienz von Solaranlagen.Es bringt die wirksamen Rolle Dioden bei der Weiterentwicklung erneuerbarer Energietechnologien hervor.

Diodeninstallationsprozess

Die Anwendung des OHM -Gesetzes (V = IR) ist bei der Integration von Dioden in ein System von grundlegender Bedeutung, um zu überprüfen, ob der Spannungsabfall über jede Diode niedriger bleibt als die Ausgangsspannung des Panels.Wenn der Spannungsabfall zu hoch ist, kann dies zu ineffizientem Betrieb und zu erheblicher Energieverlust führen.Tech -Experten verwenden diese Methode häufig, um Systeme für eine optimale Leistung zu kalibrieren, insbesondere in empfindlichen elektronischen Schaltungen.In der fein abgestimmten Balance konvergieren sowohl Präzision als auch Intuition.

Es ist erforderlich, Kühlkörper zur effektiven Verwaltung des Wärmeausgangs einzubeziehen.Kühlkörper dispergieren Wärme von den Dioden weg und erweitern so ihre Betriebsdauer.Die Ingenieure stellen die Herausforderungen durch unterschiedliche Lastbedingungen in Hochleistungssystemen durch, indem sie fortschrittliche Strategien zur Wärmedissipation einführen.Diese Praxis behält nicht nur die Komponentenstabilität bei, sondern erhöht auch die Gesamtenergieffizienz.Der stille Kampf zwischen der Aufrechterhaltung einer optimalen Temperatur und der Verhinderung von Überhitzung ist ein Beweis für die technische Finesse.

Durch die angemessene Integration von Bypass -Dioden können Sie in schattierten Abschnitten eines Panels den Umkehrstromfluss verhindern, der ideal zur Aufrechterhaltung der Integrität und Effizienz des Systems ist.Erfahrene Elektroingenieure betonen häufig die Bedeutung dieses Schritts während der Installation.Die Vernachlässigung von Bypass-Dioden kann dazu führen, dass die Systemeffizienz und mögliche Schäden an der Array abfällt, wo die vorsichtige Voraussicht mit der proaktiven Problemlösung übereinstimmt.

Sicherstellen, dass die Dioden gut belüftet sind, kann eine Überhitzung verhindern.Eine wirksame Belüftung kann erreicht werden, indem die Dioden mit Kühlkörper gekoppelt oder in Bereichen mit ausreichend Luftstrom platziert werden.In Anwendungen, bei denen sich Raumbeschränkungen und thermische Managementprobleme überschneiden, sorgen die Ingenieure durch die ordnungsgemäße Belüftung zuverlässige Leistung.Auf diese Weise verbessern die Ingenieure nicht nur die Zuverlässigkeit, sondern auch die Lebensdauer von Dioden innerhalb verschiedener Anwendungen.Dieser komplizierte Tanz von Luftstrom und thermischem Management spiegelt häufig ein unausgesprochenes Verständnis der empfindlichen Balance im technischen Design wider.

Abschluss

Zusammenfassend unterstreichen die facettenreichen Vorteile und Anwendungen von Dioden in Solarenergiesystemen ihre Bedeutung für zeitgenössische Energielösungen.Von der Verhinderung einer umgekehrten Verzerrung zur Verbesserung der Systemeffizienz unter verschiedenen Umgebungsbedingungen dienen Dioden als Erziehungsberechtigte und Verbesserung der Solartechnologie.Ihre strategische Implementierung erweitert nicht nur die Lebensdauer von Sonnenkollektoren, sondern steigert auch die Gesamtenergieproduktion, was für die Gestaltung effizienter und belastbarer Solarenergiesysteme nützlich ist.Zukünftige Fortschritte bei Halbleitermaterialien und Diodendesign versprechen noch größere Verbesserungen, um sicherzustellen, dass die Solarenergie ein Hauptakteur in der Landschaft nachhaltiger Energie bleibt.Während sich die Solartechnologie weiterentwickelt, werden auch die Fähigkeiten und Rollen von Dioden weiterhin geschützt und das Energieerlebenspotential von Solarinstallationen auf der ganzen Welt weiterhin geschützt.

Häufig gestellte Fragen [FAQ]

1. Fügen Sie Ladesteuerungen in der Regel eine Diode ein?

Dioden sind im Allgemeinen nicht enthalten, wenn Sie einen Gebührcontroller kaufen.Sie müssen separat gekauft werden.Die primäre Funktion eines Ladungsreglers besteht darin, die Spannung und den Strom von den Sonnenkollektoren bis zur Batterie zu überwachen und zu regulieren, um nicht die Rolle der Verhinderung des Rückstromflusses zu verwalten, der speziell für eine Diode ausgelegt ist.Sicherstellen, dass der Strom nicht rückwärts fließt, schützt die Systemkomponenten vor potenziellen Schäden und verbessert so die Gesamtdauer und Effizienz des Systems.Es ist faszinierend, wie eine kleine Komponente wie eine Diode einen erheblichen Einfluss auf die Gesundheit Ihres gesamten Solar -Setups haben kann.

2. Ist eine Diode notwendig, wenn ich bereits einen Ladecontroller habe?

Das Hinzufügen einer Diode bleibt ein Schritt, das es wert ist, unternommen zu werden, auch wenn Ladungscontroller helfen können, da sie häufig keinen angemessenen Umkehrstromschutz haben.Infolgedessen wird eine Diode notwendig, um den rückwärts gerichteten Fluss zu verhindern, der die Batterie abtropfen könnte, wenn die Sonnenkollektoren keinen Strom erzeugen.Viele Installateure betonen die zusätzliche Sicherheit und Zuverlässigkeit, die eine Diode bietet, und dient als primäre Verteidigungslinie, indem die aktuellen Flüsse nur in eine Richtung gewährleistet sind, wodurch Ihre Gesamtinvestition geschützt wird.Es ist faszinierend, über die Nuancen zu berücksichtigen, die an Solarenergiesystemen beteiligt sind, bei denen jede Komponente, egal wie klein, dazu beiträgt, dass die Systeme effizient und zuverlässig funktionieren.
