AC -Kondensatortests, die mit einem Multimeter einfach gemacht wurden

Strommächte fast alles um uns herum, und im Herzen vieler elektrischer Systeme liegt der Wechselstrom -Kondensator - eine kleine, aber essentielle Komponente, die Geräte effizient und reibungslos läuft.Egal, ob es sich um die Leistung eines Haushaltsgeräts, die Start eines Elektromotors oder die Verbesserung der Effizienz von Industriemaschinen erhöht, AC -Kondensatoren spielen eine entscheidende Rolle.Aber wie in jeder Komponente können sie sich abnutzen oder scheitern und Ihr System stören.Wenn Sie wissen, wie Sie einen AC -Kondensator mit einem Multimeter testen, können Sie Zeit, Geld und Frustration sparen, indem Sie Ihnen helfen, Probleme zu identifizieren und zu lösen, bevor sie eskalieren.Dieser Leitfaden führt Sie durch die Werkzeuge, Schritte und Tipps, die erforderlich sind, um Ihre Kondensatoren - und Ihre Geräte - ihr Bestes zu geben.

Katalog

Warum Wechselstromkondensatoren testen?

Wechselstromkondensatoren sind ein wesentlicher Bestandteil der Stabilität und Funktionalität von elektrischen Systemen.Sie regulieren die Spannung, speichern elektrische Energie und unterstützen den nahtlosen Betrieb verschiedener Geräte, von Haushaltsgeräten bis hin zu Industriemaschinen.Ein fehlerhafter Kondensator kann den gesamten Stromkreis destabilisieren und Geräteausfälle, Fehler oder sogar Schäden verursachen.

Tests sind für die frühe Fehlererkennung von wesentlicher Bedeutung.Durch Messen von Schlüsselparametern wie Kapazität, Leckstrom und Isolationswiderstand können Sie den Zustand des Kondensators bestimmen.Eine frühzeitige Diagnose ermöglicht rechtzeitige Reparaturen oder Austauschs, wodurch das Risiko einer verlängerten Ausfallzeit verringert und schwerwiegendere Probleme verhindert.

Regelmäßige Tests verbessert die Zuverlässigkeit und Effizienz der Systeme.Gut gepflegte Kondensatoren verbessern die Haltbarkeit der Geräte, senken die Wartungskosten und steigern die Produktivität.Dieser proaktive Ansatz sorgt für einen sicheren und effizienten Betrieb, insbesondere in industriellen und kommerziellen Anwendungen.

Must-Have-Werkzeuge zum Testen von Wechselstromkondensatoren

Multimeter und seine Funktionen

Ein Multimeter ist ein vielseitiges Werkzeug zur Messung elektrischer Eigenschaften wie Wechselstrom und Gleichstrom, Widerstand und Kapazität.Es ist unverzichtbar für die Diagnose und Fehlerbehebung bei elektrischen Systemen.

Multimeter gibt es in zwei Haupttypen:

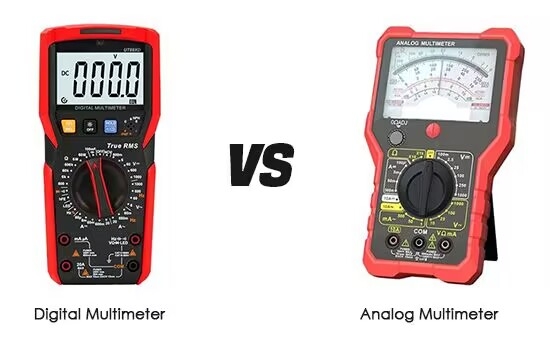

Abbildung 2. Analoge Multimeter und digitale Multimeter

Analoge Multimeter: Verwenden Sie magnetische Prinzipien, um Messwerte mit einer sich bewegenden Nadel auf einer Skala anzuzeigen.

Digitale Multimeter (DMMS): Führen Sie eine digitale Anzeige für präzisere und benutzerfreundlichere Lesungen auf, wodurch sie die bevorzugte Wahl machen.

Sicherheitsmaßnahmen für die Verwendung von Multimeter

Die ordnungsgemäße Handhabung gewährleistet genaue Messungen und Benutzersicherheit.Folgen Sie folgenden Vorsichtsmaßnahmen:

• Richtig einrichten: Überprüfen Sie die Zahnradposition des Multimeters und die Ausrichtung des Multimeter vor dem Gebrauch.

• Vermeiden Sie direkten Kontakt: Berühren Sie keine Metallsonden -Tipps, um einen elektrischen Stoß zu vermeiden, und sorgen Sie für genaue Messwerte.

• Behandeln Sie die Hochspannung sorgfältig: Vermeiden Sie beim Testen von Hochspannung oder Strom den Mitte des Testbereichs, um Schäden zu vermeiden.Mit einer Hand arbeiten - platzieren Sie zuerst die schwarze Sonde und dann die Rot.

• Komponentenisolation: Für Inline-Tests wird ein Ende der Komponente von DeSolder ein Ende der Komponente zur Vermeidung von Störungen durch parallele Schaltungen.

• Entladungskondensatoren: Stellen Sie vor dem Testen von Elektrolytkondensatoren sicher, dass sie vollständig entlassen werden, um Gefahren zu vermeiden.

Wenn Sie diese Schritte befolgen, können Sie den Nutzen und die Sicherheit des Multimeters maximieren und gleichzeitig Ihre Geräte und Komponenten schützen.

Schritt-für-Schritt-Testprozess

Das Testen eines Kondensators erfordert Genauigkeit und strenge Einhaltung der Sicherheitsrichtlinien.Befolgen Sie diese Schritte, um zuverlässige Ergebnisse zu gewährleisten und gleichzeitig die Risiken zu minimieren.

Sicherheit zuerst

Stellen Sie vor dem Start sicher, dass der Kondensator vollständig entladen ist.Kondensatoren können auch nach dem Ausschalten des Stroms eine Gebühr aufbewahren, was gefährlich sein kann.Verwenden Sie einen isolierten Schraubendreher oder einen Widerstand, um den Kondensator sicher abzuleiten.

Trennen Sie den Kondensator

Schalten Sie die Stromversorgung aus und entfernen Sie den Kondensator aus der Schaltung.Trennen Sie alle damit verbundenen Drähte oder Komponenten, um genaue Messwerte ohne Störungen anderer Schaltungselemente sicherzustellen.

Richten Sie den Multimeter ein

Stellen Sie Ihr Multimeter auf den Bereich mit höchster Impedanz ein, der typischerweise durch das Ohm -Symbol (ω) gekennzeichnet ist.Diese Einstellung ist entscheidend für die Messung der Reaktion des Kondensators während des Tests.

Testen des Kondensators

Legen Sie die Multimeter -Sonden auf die Kondensatorterminals.

• Verbinden Sie für polarisierte Kondensatoren die positive (rote) Sonde mit dem positiven Klemmen und der negativen (schwarzen) Sonde mit dem negativen Anschluss.

• Bei nicht polarisierten Kondensatoren spielt die Orientierung keine Rolle.

Beobachten und zeichnen Sie die Lektüre auf

Da das Multimeter die Messung nimmt:

• Sie sehen zunächst einen niedrigen Widerstandswert, der allmählich zunimmt.Dies zeigt an, dass der Kondensator als Strom durchfließt.

• Ein gesunder Kondensator zeigt einen stetig steigenden Widerstand oder eine stabile Lektüre, sobald er vollständig aufgeladen ist.

• Wenn der Widerstandswert schnell sinkt oder niedrig bleibt, kann der Kondensator einen Kurzschluss haben oder defekt sein.

Zusätzliche Überlegungen

Diese Methode bietet eine grundlegende Bewertung des Zustands des Kondensators, kann jedoch keine subtilen Fehler oder komplexen Probleme erkennen.Für eine detaillierte Bewertung können erweiterte Tools wie Kapazitätsmesser oder diagnostische Geräte erforderlich sein.Priorisieren Sie immer die Sicherheit und konsultieren Sie, wenn sie sich über den Testprozess oder die Ergebnisse nicht sicher sind, einen qualifizierten Fachmann.Die ordnungsgemäße Prüfung sorgt für die Zuverlässigkeit von Schaltkreisen, verhindert Fehlfunktionen und verringert die mit fehlerhaften Kondensatoren verbundenen Risiken.

Häufige Probleme und Lösungen

Kondensatoren sind wesentliche Komponenten in elektrischen Systemen, können jedoch im Laufe der Zeit aufgrund von Verschleiß, Umgebungsfaktoren oder unsachgemäßer Betrieb versagen.Das Erkennen dieser Probleme und die Umfangsanwendung ist entscheidend für die Aufrechterhaltung der Systemzuverlässigkeit und -sicherheit.

Häufige Kondensatorfehler

- Schalenausdehnung oder Ölleckage: Schwellung oder Ölleckage zeigt den Anbau des inneren Drucks an, der typischerweise durch Überhitzung, Alterung oder beeinträchtige Versiegelung verursacht wird.

- Interne Rasseln: Ein klappernder Klang innerhalb des Kondensators schlägt lose Komponenten vor, die zu Leistungsproblemen oder einem eventuellen Ausfall führen können.

- Gehäuseruptur mit Funken oder Blinken: Ein gebrochenes Gehäuse und sichtbare Funken weisen auf ein schwerwiegendes internes Versagen hin, häufig aufgrund von Überspannung, Überhitzung oder inneren Kurzschlüssen.

- Abnormaler Temperaturanstieg: Eine übermäßige Erwärmung kann aufgrund von Überlastung, schlechter Belüftung oder internen elektrischen Fehlern auftreten und Risiken für das System darstellen.

Umgang mit allgemeinen Problemen

- Feuer oder Explosion: Wenn ein Kondensator Feuer fängt, trennen Sie sofort die Stromversorgung.Verwenden Sie Sand oder einen trockenen chemischen Löscher, um die Flammen zu löschen.Vermeiden Sie Wasser, da es elektrische Brände verschlimmern kann.

- Häufige Schaltkreisauslöser: Wiederholtes Auslösen ohne geblasene Sicherungen kann aus übermäßigen harmonischen Strömen resultieren.Trennen Sie den Kondensator und inspizieren Sie die Unregelmäßigkeiten.Das Hinzufügen von harmonischen Filtern kann das Problem mildern.

- Blown Fuses: Wenn eine Sicherung bläst, trennen Sie die Kraft und inspizieren Sie den Kondensator.Ersetzen Sie die Sicherung, wenn der Kondensator normal erscheint und das System erneut testet.Anhaltende Sicherungsfehler erfordern eine gründliche Inspektion, um zugrunde liegende Probleme zu identifizieren.Vermeiden Sie die Wiedereinrichtung von Strom, bis das Problem behoben ist.

Vorbeugende Maßnahmen und Wartung

• Verwenden Sie hochwertige Kondensatoren, um das Risiko eines vorzeitigen Versagens zu verringern.Ersetzen Sie die Kondensatoren umgehend, wenn sie das Ende ihres Lebensdauers erreichen.

• Führen Sie regelmäßige Inspektionen im Rahmen der routinemäßigen Wartung durch, um potenzielle Probleme frühzeitig zu ermitteln.

• Schulungspersonal zur Diagnose und Lösung von Kondensatorstörungen effizient.

Durch die frühzeitige Behandlung von Problemen und die proaktive Wartung können Sie die Lebensdauer der Kondensatoren verlängern, die Systemleistung verbessern und Ausfallzeiten verringern.Diese Praktiken gewährleisten einen sichereren und effizienteren Betrieb Ihrer elektrischen Systeme.

Abschluss

Wechselstromkondensatoren sind wichtig, um die elektrischen Systeme reibungslos und effizient laufen zu lassen.Das regelmäßige Testen mit einem Multimeter hilft, frühzeitig Probleme zu finden und größere Probleme wie Geräteausfälle oder Ausfallzeiten zu vermeiden.Wenn Sie Sicherheitsschritte befolgen und alle Fehler schnell behandeln, können Sie Ihre Geräte zuverlässig arbeiten und ihre Lebensdauer verlängern.Einfache Wartung kann sicherstellen, dass Ihre Systeme sicher und effizient bleiben.

Häufig gestellte Fragen [FAQ]

1. Woher weiß ich, ob mein AC -Kondensator schlecht ist?

Zu den Anzeichen eines fehlerhaften Wechselstromkondensators gehören das Gerät, das nicht startet, Geräusche summt, überhitzt oder der Kondensator zeigt, wie physische Schäden wie Dulden oder Undichtigkeiten aufweisen.

2. Kann ich einen Wechselstromkondensator testen, ohne ihn aus der Schaltung zu entfernen?

Es ist am besten, den Kondensator für genaue Tests von der Schaltung von der Schaltung zu trennen.Das Testen von Incircuit kann aufgrund von Störungen anderer Komponenten unzuverlässig sein.

3. Kann ich selbst einen AC -Kondensator ersetzen?

Ja, wenn Sie mit grundlegenden elektrischen Arbeiten vertraut sind und Sicherheitsvorkehrungen befolgen.Wenn sich nicht sicher ist, ist es sicherer, einen Fachmann einzustellen.

4. Warum beginnt mein Multimeter -Lesen niedrig und steigt beim Testen eines Kondensators an?

Dieses Verhalten gibt an, dass der Kondensator berechnet wird und bedeutet im Allgemeinen, dass er korrekt funktioniert.

5. Kann ich einen Kondensator ohne Multimeter testen?

Sie können einen Kapazitätsmesser für detaillierte Tests verwenden. Ein Multimeter ist jedoch das vielseitigste Werkzeug für grundlegende Überprüfungen.
