XL6009-Schaltregler-Datenblatt – Spezifikationshandbuch

Schaltregler haben in vielen Anwendungen Linearregler weitgehend ersetzt, da sie einen höheren Wirkungsgrad, ein besseres Wärmemanagement und eine größere Flexibilität bei der Gestaltung der Ausgangsspannung bieten.In diesem Artikel werden die grundlegende Funktionsweise des XL6009-Reglers, Pinbelegungsdetails, Funktionsblockdiagramme, Spezifikationen, Funktionen, Anwendungsschaltungen, Vergleiche mit anderen Reglern usw. erläutert.

Katalog

XL6009 Schaltregler Basic

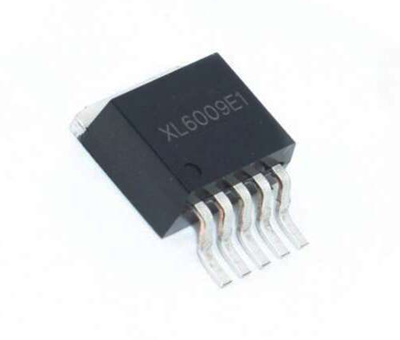

Die XL6009 ist ein Hochfrequenz-DC/DC-Schaltregler, der für die effiziente Umwandlung eines Gleichspannungsniveaus in ein anderes entwickelt wurde.Im Gegensatz zu linearen Reglern, die überschüssige Spannung als Wärme ableiten, nutzt der XL6009 Pulsweitenmodulation (PWM) und einen internen N-Kanal-MOSFET, um die Leistung schnell umzuschalten.Durch diese Schaltmethode können ein höherer Wirkungsgrad und eine bessere thermische Leistung erreicht werden.

Er arbeitet über einen weiten Eingangsspannungsbereich (typischerweise etwa 3,5 V bis 32 V) und unterstützt je nach Konfiguration der externen Schaltung einstellbare Ausgangsspannungen.Mit einer festen Schaltfrequenz von etwa 400 kHz und einer Strommodus-Steuerungsarchitektur sorgt es für eine stabile Regelung bei unterschiedlichen Last- und Versorgungsbedingungen.Das Gerät wird üblicherweise in Boost-, SEPIC-, Flyback- oder invertierenden Topologien konfiguriert und bietet flexible Optionen für das Leistungsdesign in kompakten Systemen.

Wenn Sie Interesse am Kauf des XL6009 haben, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

CAD-Modelle des XL6009-Reglers

Details zur Pinbelegung des XL6009-Reglers

Pin Nummer	Pin Name	Typ	Beschreibung
1	GND	Boden	Bodenreferenz des Reglers.Mit Systemerde verbinden.
2	DE	Eingabe	Steuerung aktivieren Stift.Hoher Pegel schaltet den Regler ein;Bei niedrigem Pegel wird es abgeschaltet.
3	SW	Ausgabe	Knoten wechseln. Verbindet sich mit Induktivität und Diode.Dieser Pin überträgt Hochfrequenzschaltung aktuell.
4	Fahrgestellnummer	Eingabe	Eingangsversorgung Spannung.An die Stromquelle anschließen.
5	FB	Eingabe	Feedback-Pin. Dient zur Einstellung der Ausgangsspannung über einen externen Widerstandsteiler.
Lasche (Metalllasche)	SW	Ausgabe	Intern mit dem SW-Pin verbunden.Wird zur Wärmeableitung und Schaltverbindung verwendet.

Alternativen und gleichwertiges Modell

• XL6019

• MT3608

• MC34063

• LM2577

• TPS61029

• SE3608

• ME2188

XL6009-Funktionsblockdiagramm

Das Funktionsblockdiagramm des XL6009 zeigt, wie die internen Schaltkreise zusammenarbeiten, um die Spannung zu regulieren und zu erhöhen.Die Eingangsspannung (VIN) versorgt zunächst einen internen 2,5-V-Regler und eine 1,25-V-Referenzquelle.Die 1,25-V-Referenz wird über den Fehlerverstärker (EA) mit der Rückkopplungsspannung (FB) verglichen.Dieser Vergleich bestimmt, ob die Ausgangsspannung erhöht oder verringert werden muss.

Das Fehlersignal gelangt dann zum Komparator (COMP), wo es mit der Steigungskompensation und dem 400-kHz-Oszillatorsignal kombiniert wird.Diese Signale steuern den RS-Latch, der den Schaltzeitpunkt festlegt.Der Treiberblock schaltet dann den internen NDMOS-Leistungsschalter mit hoher Frequenz ein und aus und sendet Energie über den SW-Pin an die externe Induktivität und Diode.

Schutzschaltungen verbessern die Zuverlässigkeit.UVLO (Under-Voltage Lockout) verhindert den Betrieb, wenn die VIN zu niedrig ist.OVP (Überspannungsschutz), OCP (Überstromschutz) und thermische Abschaltung schützen den IC vor abnormalen Bedingungen.Soft-Start erhöht die Ausgangsspannung während des Startvorgangs schrittweise, um Einschaltstrom und Belastung zu reduzieren.

Spezifikationen des XL6009-Reglers

Absolute Höchstbewertungen

Parameter	Wert
Eingangsspannung (Vin)	-0,3 bis 36 V
Feedback-Pin Spannung (VFB)	-0,3 bis Vin V
EN-Pin-Spannung (VEN)	-0,3 bis Vin V
Ausgangsschalter Pin-Spannung (VSW)	-0,3 bis 60 V
Macht Verlustleistung (PD)	Intern begrenzt
Thermisch Widerstand (RJA, TO263-5L)	30 °C/W
Betrieb Sperrschichttemperatur (TJ)	-40 bis 125 °C
Lagerung Temperatur (TSTG)	-65 bis 150 °C
Bleitemperatur (Löten, 10 Sek.)	260 °C
ESD (HBM)	>2000 V

Elektrische Eigenschaften

Parameter	Wert
Rückkopplungsspannung (VFB)	1,213 – 1,287 V (typ. 1,25 V)
Effizienz	92 % (typ.)
Eingabebetrieb Spannung (Vin)	5 – 32 V
Versorgung abschalten Strom (ISTBY)	70 – 100 µA
Ruheversorgung Strom (Iq)	2,5 – 5 mA
Oszillator Frequenz (Fosc)	320 – 480 kHz (typ. 400 kHz)
Strom wechseln Grenzwert (IL)	4 A
Ausgangsleistung NMOS RDS(ein)	110 – 120 mΩ
DE Pin-Schwelle (Hoch)	1,4 V
DE Pin-Schwelle (Niedrig)	0,8 V
EN-Pin-Eingang Leckstrom	3 – 10 µA
Maximale Belastung Zyklus (Dmax)	90 %

Funktionen des XL6009-Reglers

• Großer Eingangsspannungsbereich von 5 V bis 32 V - Unterstützt einen breiten Eingangsbereich und eignet sich daher für batteriebetriebene und adapterbasierte Systeme.

• Programmierung positiver oder negativer Ausgangsspannung - Ermöglicht eine flexible Konfiguration für Boost- oder Invertierungsanwendungen mit einem einzigen Feedback-Pin.

• Aktuelle Modussteuerung - Bietet ein schnelles Einschwingverhalten und vereinfacht die Stabilitätskompensation.

• 1,25 V einstellbare Referenz - Verwendet eine interne 1,25-V-Referenz, um die Ausgangsspannung genau einzustellen.

• Feste Schaltfrequenz von 400 kHz - Ermöglicht kleinere externe Komponenten und verbesserte Effizienz.

• Maximaler Schaltstrom 4A - Unterstützt Hochstromanwendungen mit starker interner Schaltfähigkeit.

• Integrierter SW-Pin-Überspannungsschutz - Schützt das Gerät vor übermäßigen Spannungsbedingungen am Schaltknoten.

• Hervorragende Linien- und Lastregulierung - Hält eine stabile Ausgangsspannung unter wechselnden Eingangs- und Lastbedingungen aufrecht.

• EN Pin TTL-Abschaltfähigkeit - Ermöglicht eine einfache Ein-/Aus-Steuerung mithilfe von Logikpegelsignalen.

• Intern optimierter Leistungs-MOSFET - Integriert ein NMOS mit niedrigem RDS(on), um die Effizienz zu verbessern und externe Teile zu reduzieren.

• Hoher Wirkungsgrad bis zu 94 % - Minimiert Leistungsverlust und Wärmeentwicklung während des Betriebs.

• Integrierte Frequenzkompensation - Gewährleistet einen stabilen Betrieb ohne komplexe externe Kompensationsnetzwerke.

• Integrierte Softstart-Funktion - Erhöht die Ausgangsspannung während des Startvorgangs schrittweise, um den Einschaltstrom zu reduzieren.

• Integrierte thermische Abschaltfunktion - Deaktiviert das Gerät automatisch, wenn die Temperatur sichere Grenzwerte überschreitet.

• Integrierte Strombegrenzungsfunktion - Schützt den Regler vor Überstromschäden.

• Erhältlich im TO263-5L-Gehäuse - Entworfen in einem oberflächenmontierbaren Gehäuse, das für eine bessere Wärmeableitung geeignet ist.

XL6009 Typische Anwendungsschaltung

Das erste Diagramm zeigt den XL6009 als Aufwärtswandler konfiguriert.In dieser Schaltung wird die Eingangsspannung (12 V–16 V) an den VIN-Pin angelegt und der interne Schalter am SW-Pin treibt die externe Induktivität (33 µH) an.Wenn der interne NMOS-Schalter eingeschaltet wird, fließt Strom durch den Induktor und Energie wird in seinem Magnetfeld gespeichert.Wenn der Schalter ausgeschaltet wird, wird die gespeicherte Energie über die Schottky-Diode (1N5824) an den Ausgangskondensator abgegeben, wodurch die Ausgangsspannung auf 18,5 V erhöht wird.Die Ausgangsspannung wird durch das Widerstandsteilernetzwerk (R1 und R2) eingestellt, das mit dem FB-Pin verbunden ist, und folgt der Formel VOUT = 1,25 × (1 + R2/R1).Die Eingangs- und Ausgangskondensatoren reduzieren die Welligkeit und stabilisieren die Spannung, während der EN-Pin das Ein- und Ausschalten des Wandlers ermöglicht.

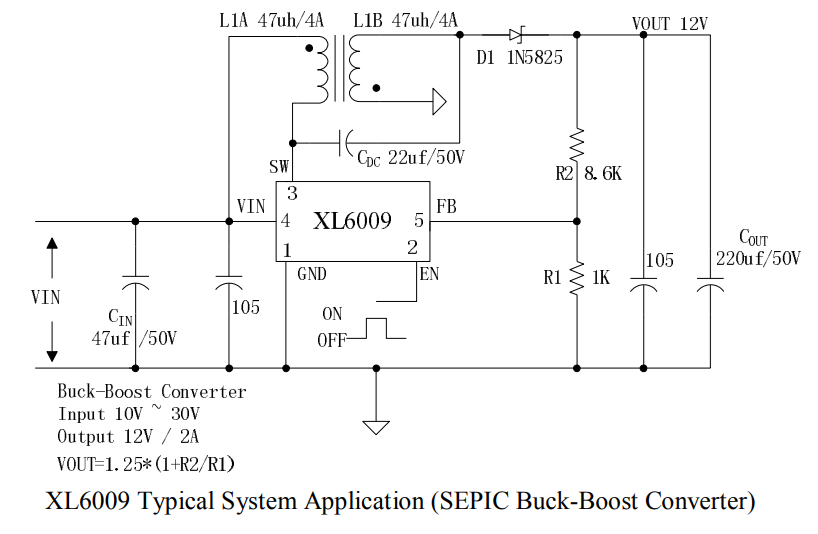

Das zweite Diagramm zeigt den XL6009, konfiguriert als SEPIC-Buck-Boost-Wandler.Diese Topologie ermöglicht, dass die Ausgangsspannung (12 V) entweder höher oder niedriger als die Eingangsspannung (10 V–30 V) ist.Zur Energieübertragung vom Eingang zum Ausgang werden zwei Induktivitäten (L1A und L1B) und ein Kopplungskondensator (CDC) verwendet.Wenn der interne Schalter eingeschaltet wird, wird Energie in beiden Induktoren gespeichert.Wenn der Schalter ausgeschaltet wird, wird die Energie über die Diode (1N5825) an den Ausgangskondensator geliefert.Die Rückkopplungswiderstände (R1 und R2) stellen die Ausgangsspannung erneut unter Verwendung derselben 1,25-V-Referenzformel ein.Diese Konfiguration bietet mehr Flexibilität als ein einfacher Aufwärtswandler, da sie den Ausgang selbst dann regeln kann, wenn die Eingangsspannung über oder unter dem gewünschten Ausgang schwankt.

XL6009-Regleranwendungen

• DC-DC-Aufwärtswandlerschaltungen

• Buck-Boost-Wandlersysteme

• SEPIC-Konverter-Designs

• Batteriebetriebene Geräte

• Tragbare Powerbanks

• Kfz-Stromversorgungssysteme

• LED-Treiberschaltungen

• Industrielle Stromversorgungen

• Solarenergiesysteme

• LCD- und Display-Stromversorgungsmodule

• Leistungsregelung des eingebetteten Systems

• DIY-Elektronikprojekte

Vergleich: XL6009 vs. anderer Regler

Funktion	XL6009	LM2577	MT3608	TPS61029
Topologie	Boost / Buck-Boost / SEPIC	Boost	Boost	Boost
Eingangsspannung Reichweite	5V – 32V	3,5V – 40V	2V – 24V	0,9 V – 5,5 V
Wechseln Häufigkeit	400 kHz	52 kHz	1,2 MHz	1 MHz (typ.)
Maximaler Schalter Aktuell	4A	3A	2A	~2A (intern Schalter)
Ausgangsspannung	Einstellbar	Einstellbar	Einstellbar	Einstellbar
Effizienz	Bis zu 94 %	Bis zu ~85 %	Bis zu 93 %	Bis zu 95 %
Interner MOSFET	Ja	Ja	Ja	Ja
Schutz Funktionen	OVP, OCP, Thermisch	Strombegrenzung, Thermisch	OCP, thermisch	OCP, OVP, Thermisch
Pakettyp	TO263-5L	TO220 / TO263	SOT23-6	WSON / QFN
Typisch Bewerbung	Leistungsstarker Boost	Allgemeiner Aufschwung	Kompakter Boost	Niederspannung steigern

Mechanische Abmessungen des XL6009

Symbol	Min (mm)	Max (mm)	Min (Zoll)	Max (Zoll)
A	4.440	4.650	0,175	0,183
B	0,710	0,970	0,028	0,038
C	0,360	0,640	0,014	0,025
C2	1.255	1.285	0,049	0,051
D	8.390	8.890	0,330	0,350
E	9.960	10.360	0,392	0,408
e	1.550	1.850	0,061	0,073
F	6.360	7.360	0,250	0,290
L	13.950	14.750	0,549	0,581
L2	1.120	1.420	0,044	0,056

Hersteller

XLSEMI verfügt über starke Kompetenzen in der Entwicklung und Herstellung von Hochfrequenz-Schalt-Power-Management-ICs wie dem XL6009.Das Unternehmen integriert optimierte Hochspannungs-MOSFET-Technologie mit einer Strommodus-PWM-Steuerungsarchitektur, um große Eingangsspannungsbereiche bis zu 36 V zu unterstützen.XLSEMI demonstriert außerdem Fachwissen in der Leistungshalbleiter-Prozesstechnologie, der TO263-5L-Gehäusetechnik und der Optimierung der thermischen Leistung.Darüber hinaus unterstützt der Hersteller die Massenproduktion, Qualitätssicherungstests und zuverlässige DC-DC-Wandlerlösungen.

Häufig gestellte Fragen [FAQ]

1. Wie berechnet man die Ausgangsspannung des XL6009?

Die Ausgangsspannung wird über einen Widerstandsteiler eingestellt, der an den FB-Pin angeschlossen ist.Verwenden Sie die Formel: VOUT = 1,25 × (1 + R2/R1).Wählen Sie Präzisionswiderstände (1 % Toleranz) für eine bessere Genauigkeit.

2. Kann der XL6009 mit einer 3,7-V-Lithiumbatterie betrieben werden?

Er kann bei etwa 3,5 V betrieben werden, die Leistung hängt jedoch vom Laststrom ab.Für einen stabilen Betrieb mit einer einzelnen Li-Ionen-Zelle stellen Sie einen ausreichenden Eingangsstrom und die richtige Auswahl der Induktivität sicher.

3. Welcher Induktorwert sollte für XL6009-Designs verwendet werden?

Typische Werte liegen je nach Eingangsspannung, Ausgangsspannung und Strom zwischen 22 µH und 47 µH.Wählen Sie einen Induktor mit einem Nennstrom, der höher ist als der Spitzenstrom des Schalters.

4. Warum wird mein XL6009-Modul während des Betriebs heiß?

Die Erwärmung ist in der Regel auf einen hohen Laststrom, ein schlechtes PCB-Layout, eine unzureichende Wärmeableitung oder die Wahl einer Diode mit niedrigem Wirkungsgrad zurückzuführen.Verwenden Sie eine Schottky-Diode mit niedriger Durchlassspannung und einer geeigneten Kupferfläche.

5. Ist der XL6009 ein synchroner oder asynchroner Wandler?

Der XL6009 ist ein asynchroner Wandler, da er zur Gleichrichtung eine externe Schottky-Diode anstelle eines synchronen MOSFET verwendet.

6. Wie hoch ist der maximale Ausgangsstrom des XL6009?

Während die interne Schalterstrombegrenzung 4 A beträgt, hängt der tatsächliche Ausgangsstrom von der Eingangsspannung, der Ausgangsspannung, dem Wirkungsgrad und den thermischen Bedingungen ab.

7. Wie kann man die Welligkeit in einem XL6009-Netzteil reduzieren?

Verwenden Sie Ausgangskondensatoren mit niedrigem ESR, optimieren Sie das PCB-Layout, kürzen Sie Hochstromleiterbahnen und wählen Sie eine Induktivität mit der richtigen Nennleistung aus, um Welligkeit und Rauschen zu minimieren.

8. Kann der XL6009 zur Erzeugung negativer Spannung verwendet werden?

Ja, es kann in einer invertierenden Topologie konfiguriert werden, um durch Neuanordnung der externen Komponenten negative Ausgangsspannungen zu erzeugen.

9. Was ist der Unterschied zwischen XL6009 und LM2577?

Der XL6009 arbeitet mit einer höheren Schaltfrequenz (400 kHz), was im Vergleich zum LM2577 mit niedrigerer Frequenz kleinere externe Komponenten und eine bessere Effizienz ermöglicht.

10. Wie legt man die Leiterplatte für ein XL6009-Design richtig an?

Halten Sie die Schaltschleife (VIN, SW, Diode, Induktivität) so kurz wie möglich, verwenden Sie breite Kupferleiterbahnen für Hochstrompfade und trennen Sie die Rückkopplungsleiterbahn von verrauschten Schaltknoten.
