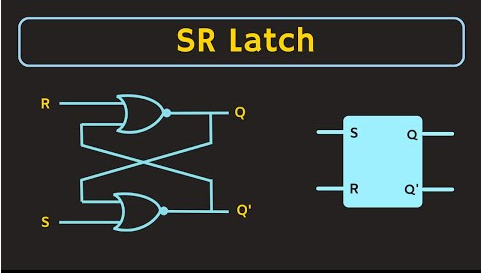

Verständnis des S-R-Riegels: Grundlagen und Betrieb

In der digitalen Elektronik ist es wichtig, über die grundlegenden Teile zu wissen, um komplexere Systeme zu verstehen.Ein grundlegender Teil ist der Sat-Rat (Set-Reset), eine Art von Speicherschaltung, die zum Aufbewahren und Abrufen von Binärinformationen dynamisch ist.In diesem Artikel wird der S-R-Latch untersucht und erklärt, wie er entworfen wurde, wie er funktioniert und wie er in digitalen Schaltungen verwendet wird.Wir werden vereinfachen, wie es mit Nor und Nand Gates funktioniert, und zeigen, warum es in der heutigen Elektronik so wichtig ist und Ihnen eine klare Sicht auf diese nützliche Komponente gibt.

Katalog

S-R-Latch-Übersicht

Der S-R-Latch ist ein grundlegender Baustein in der digitalen Elektronik.Es handelt sich um eine einfache Speicherschaltung, die einen von zwei Zuständen aufnehmen kann - in (1) oder aus (0) - ohne ein Taktsignal zur Funktion zu benötigen.Da es nicht auf einen zeitgesteuerten Impuls angewiesen ist, ist er als asynchron bekannt, und das macht es sehr zuverlässig, Daten in Systemen zu halten, bei denen das Timing nicht vorhersehbar ist.Diese Schaltung ist wichtig, da er den Kern darstellt, wie Computer Informationsbits speichern.Komplexere Komponenten wie Flip-Flops und Schichtregister basieren auf derselben Idee.

Im Zentrum des S-R-Verriegels stehen zwei noch Tore, die in einer Schleife verbunden sind.Ein Tor füttert in eine Weise in die andere, die ein kontinuierliches Feedback schafft.Dieses Design ermöglicht es der Schaltung, das letzte erhaltene Signal zu „erinnern“.Wenn die Schaltung angetrieben wird, benötigt sie nichts anderes, um ihren Zustand zu behalten - sie hält sie nur auf, es sei denn, ein neuer Eingang kommt auf.

Es gibt zwei Haupteingaben: Set (s) und zurücksetzen (r).

• Wenn Sie die aktivieren Eingabe einstellen, die Schaltung sich einschalten Die Hauptausgabe namens Q.

• Wenn Sie aktivieren Zurücksetzen, es schaltet Q aus.

Die Ausgabe, die das Gegenteil von Q ist, heißt Q-Bar (Q̅).Wenn Q eingeschaltet ist, ist Q̅ ausgeschaltet und umgekehrt.Diese beiden Ausgänge bleiben immer in entgegengesetzten Zuständen, um die Logik konsistent zu halten.

Das Schlüsseldetail ist, dass jeder NOT -GATE sowohl seinen direkten Eingang (festgelegt oder zurücksetzen) als auch die Ausgabe des anderen Gate beobachtet.Hier kommt das Feedback ins Spiel-es ist wie jedes Tor doppelt mit dem anderen überprüft, bevor er den Zustand wechselt.

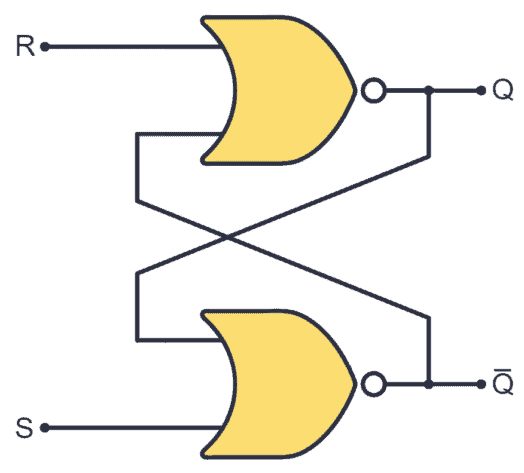

Abbildung 2. S-R-Verriegelung mit Nor Toren

Das Feedback zwischen den Toren ermöglicht es dem Latch, Daten zu speichern.Sobald Sie es eingestellt oder zurückgesetzt haben, bleibt dieser Zustand eingesperrt, bis ein neuer Eingang ihn ändert.Sie müssen es nicht weiter sagen, was zu tun ist.Das macht diese Art von Riegel für Situationen großartig, in denen Sie einen Wert speichern möchten, auch wenn der Eingang verschwindet oder das System ein wenig schwankt.

Wie funktioniert der S-R-Latch?

Der mit Nor Gates erstellte S-R-Latch ist ein einfaches, aber leistungsstarkes Speicherelement, das in digitalen Schaltungen verwendet wird.Es kann einen binären Zustand halten, festlegen oder zurücksetzen - ein bisschen Informationen erinnern.Das Verständnis, wie sich jede Eingangskombination auf den Ausgang auswirkt, ist der Schlüssel zur effektiven Verwendung dieses Schaltkreises.

Wahrheitstabelle

So reagiert der Riegel basierend auf den Eingaben:

SET (s)	Reset (R)	Ausgabe (q)
0	0	Hält den letzten Wert
0	1	0
1	0	1
1	1	Ungültig

Ein Nor -Gate erzeugt nur eine "1", wenn alle seine Eingänge "0" sind.Dieses Prinzip definiert, wie der Latch reagiert, um sich zu ändert, und regiert die Logik hinter jedem Ausgangszustand.

Vier Eingabebedingungen

Wenn sowohl S als auch R auf 0 eingestellt sind, ändert die Schaltung ihre Ausgabe nicht.Es enthält einfach den zuletzt gespeicherten Wert, unabhängig davon, ob es sich um 0 oder 1 handelte. Dieser stabile Zustand gibt dem Latch seine Speicherfunktion.Der Schaltkreis behält ihren Zustand, ohne ein neues Signal zu benötigen, was es zum Speichern von Daten zwischen den Operationen nützt.

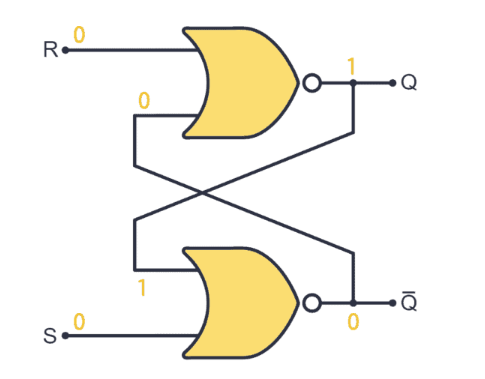

Abbildung 3. Haltenzustand

Um den gespeicherten Wert zu löschen, wird der Reset -Eingang auf 1 umgeschaltet, während der Eingangseingang bei 0 bleibt. Dies führt dazu, dass die Ausgabe Q auf 0 verläuft. Die interne Rückkopplungsschleife verstärkt diese Änderung und sperrt den niedrigen Zustand, bis neue Eingaben angegeben sind.Dieser Vorgang wird üblicherweise verwendet, wenn ein System frisch starten oder frühere Daten löschen muss.

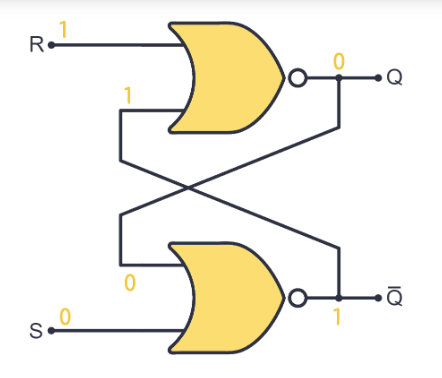

Abbildung 4. Status zurücksetzen

Um eine 1 zu speichern, wird der eingestellte Eingang eingeschaltet (auf 1 gesetzt) ​​und der Zurücksetzen wird bei 0 geführt. Dadurch wird q auf 1. Wie bei der Reset -Aktion wird die Rückkopplungsschleife dann diesen neuen Zustand enthält.Dieser Schritt schreibt einen hohen Wert in den Riegel und wird häufig verwendet, wenn ein "aktiver" oder "aktivierter" Zustand in einem System signalisiert.

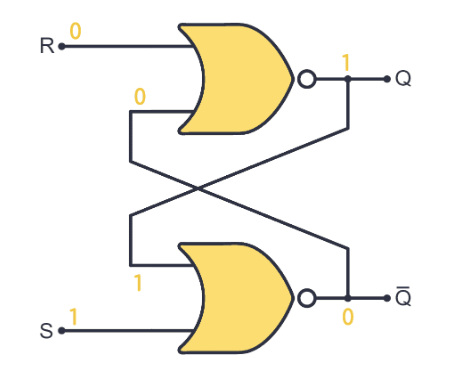

Abbildung 5. Ungültiger Zustand

Wenn beide Eingänge gleichzeitig auf 1 eingestellt sind, tritt die Schaltung in eine instabile Bedingung ein.In diesem Fall werden sowohl Q als auch seine Komplement q̅ 0, was die Regel bricht, dass einer immer das Gegenteil von dem anderen sein muss.Dieser Widerspruch führt zu Unsicherheit und wird als ungültiger Zustand angesehen.Um sicherzustellen, dass das System zuverlässig läuft, können Sie darauf achten, diese Eingabekombination zu vermeiden.

S-R Latch mit Nand Toren

Das Umschalten von und nicht zu NAND-Gates ändert die Art und Weise, wie der S-R-Latch auf seine Eingänge reagiert, aber der Zweck bleibt gleich-er speichert ein Stück Informationen.Was anders ist, ist, wie die Eingaben interpretiert werden.Bei NAND -Toren ist die Logik invertiert, was bedeutet, dass der Verriegelung eher auf niedrige Signale (0) als auf hohe (1) reagiert.

So reagiert der NAND -Latch basierend auf den Eingängen der Sets (S) und der Reset (R):

SET (s)	Reset (R)	Ausgabe (q)
1	1	Hält den vorherigen Zustand
1	0	0
0	1	1
0	0	Ungültiger Zustand

In diesem Setup verwendet der Verriegelung aktiv-niedrige Eingänge.Das bedeutet ein Signal von 0, die Aktion auslöst, während 1 als „inaktiv“ behandelt wird.Diese Inversion ist der Schlüssel zum Verständnis, wie sich die Schaltung verhält.

Verhalten jeder Eingangskombination

Zustand halten - keine Ausgabeänderung

Wenn beide Eingänge auf 1 eingestellt sind, behält der Latch die Ausgabe bei, die sie zuvor hatte.Diese Bedingung ermöglicht es der Schaltung, sich an ihren Zustand zu erinnern, sei es 0 oder ein 1., es ist besonders nützlich, um Daten in Leerlaufperioden oder zwischen Operationen zu halten, wenn keine Änderung erforderlich ist.

Status zurücksetzen - den gespeicherten Wert beseitigen

Um den Ausgang q auf 0 zu erzwingen, wird der Reset -Eingang auf 0 gesetzt, während die Eingabe der SET bei 1 bleibt. Dies führt dazu, dass das untere NAND -Gate reagiert, das dann die Ausgabe aktualisiert.Diese Methode wird verwendet, um den Speicher zuverlässig zu löschen, beispielsweise bei der Vorbereitung eines Registers oder eines Systems zum Empfangen neuer Daten.

Staat festlegen - einen hohen Wert schreiben

Um eine 1 im Verriegelung zu speichern, wird der eingestellte Eingang auf 0 umgestellt, und der Zurücksetzen wird bei 1. Dies löst das obere NAND -Tor aus und setzt Q auf 1. Diese Zustandsänderung bleibt erhalten, bis ein anderer Eingang ihn verändert. Damit ist es zuverlässig, ein hohes Signal im System aufzuzeichnen.

Ungültiger Zustand - instabile Ausgabe

Wenn beide Eingänge gleichzeitig auf 0 eingestellt werden, tritt die Schaltung in eine instabile Bedingung ein.Beide Outputs versuchen gleichzeitig hoch, was die Regel bricht, dass Q und seine Komplement immer Gegensätze sein müssen.Diese Eingangskombination wird in tatsächlichen Konstruktionen vermieden, da sie zu unvorhersehbaren Ergebnissen oder einer Verriegelungsschwingung führen kann.

Stellen Sie den dominanten S-R-Latch fest

In einem Standard-S-R-Verriegelung tritt die Schaltung in einen instabilen oder ungültigen Zustand ein, wenn sowohl die Sets- als auch die Zurücksetzeneingänge gleichzeitig aktiv sind (beide hoch).Dies kann Probleme in tatsächlichen Systemen verursachen, bei denen gelegentliche überlappende Signale schwer zu vermeiden sind.Um dies zu verhindern, wird eine modifizierte Version des Latchs-der set dominante S-R-Latch bezeichnet-verwendet.Diese Version löst den Konflikt auf, indem sie dem festgelegten Betrieb jederzeit Priorität geben, wenn beide Eingaben hoch sind.

Anstatt die Eingänge gleich zu behandeln, verwendet diese Version ein Stück Logik, um das Verhalten der Schaltung zu leiten.Die SET -Eingabe (SI) funktioniert wie gewohnt - es aktiviert direkt die festgelegte Funktion.

Si	Ri	Sl	Rl
0	0	0	0
0	1	0	1
1	0	1	0
1	1	1	0

Der Reset -Eingang (RI) wird jedoch nun eine logische Bedingung durchgesetzt, bevor er einen Einfluss hat.Insbesondere ermöglicht der Latch nur einen Zurücksetzen, wenn der eingestellte Eingang niedrig ist.Dies geschieht mit einem einfachen logischen Ausdruck:

Logik zurücksetzen (rl) = nicht (si) und ri

Wenn der eingestellte Eingang hoch ist, blockiert dieser Logik den Rücksetzen - selbst wenn RI ebenfalls hoch ist.Das Ergebnis ist eine klare Regel: Im Fall eines Konflikts sind gesetzte Siege.

Dominante S-R-Verriegelung zurücksetzen

In typischen S-R-Verriegelungen kann eine Situation, in der sowohl die SET- als auch die Zurücksetzeneingänge gleichzeitig hoch sind, eine ungültige Ausgabe erzeugen.Der reset-dominante S-R-Latch löst dies durch Priorisierung des Reset-Signals und stellt sicher, dass der Ausgang vorhersehbar bleibt-selbst in Fällen, in denen die Eingänge normalerweise einen Konflikt verursachen würden.

Um das Zurücksetzen vor Priorität zu haben, wird die Logik für den Umgang mit dem eingestellten Eingang angepasst.Anstatt es direkt zu verbinden, hängt der eingestellte Pfad nun davon ab, ob der Reset -Eingang inaktiv ist.Insbesondere ermöglicht die Schaltung, wenn das Zurücksetzen nur bei niedrigem Zurücksetzen handelt.

Si	Ri	Sl	Rl
0	0	0	0
0	1	0	1
1	0	1	0
1	1	0	1

• Der Signal Signal (SL) einstellen wird nur aktiviert, wenn der SET -Eingang (SI) hoch ist und der Reset -Eingang (RI) niedrig ist.

• Der Signal zurücksetzen (RL) bleibt direkt mit RI verbunden, sodass jedes hohe Signal beim Reset eine sofortige Reaktion auslöst.

Dies bedeutet, dass beide Eingänge hoch sind, die Schaltkreis die festgelegte Funktion blockiert und stattdessen einen Reset ausführt.Dies stellt sicher, dass der Riegel niemals in einen ungültigen Zustand eintritt.Wenn beide Eingänge hoch sind, zögert der Riegel nicht - er setzt zurück.Die Logik ist klar und entscheidend und macht das Verhalten leicht vorherzusagen.Es gibt keine Unklarheit oder Unsicherheit darüber, wie der Latch reagiert, wenn die Eingabesignale überlappen.

Halten Sie den dominanten S-R-Latch fest

Der Hold Dominant S-R-Latch ist so konzipiert, dass der aktuelle Zustand eines Speicherelements geschützt ist, selbst wenn Eingabegeraden unklar oder widersprüchlich werden.Sein Hauptzweck ist es, unbeabsichtigte Änderungen zu verhindern, indem der Ausgang stabil bleibt, es sei denn, ein klar definierter Steuereingang wird angegeben.

Um dieses Verhalten zu gewährleisten, wird die interne Logik, die den Latch steuert, auf eine bestimmte Weise angepasst.

• Der Pfad setzen ist nur aktiv, wenn der SET -Eingang (SI) hoch ist und der Reset -Eingang (RI) niedrig ist.Dies bedeutet, dass der Riegel nur auf einen SET -Befehl reagiert, wenn kein gleichzeitiges Reset -Signal vorliegt, was die Wahrscheinlichkeit einer Verwirrung verringert.

• Der Pfad zurücksetzen funktioniert anders als gewöhnlich.Es wird nur aktiv, wenn sowohl die Eingänge als auch die Zurücksetzen gleichzeitig hoch sind.Dies mag kontraintuitiv erscheinen, aber in diesem Design wirkt es als Sicherheitsmechanismus.Anstatt einen Zurücksetzen auszulösen, verwendet die Schaltung diesen Zustand, um den Stromzustand zu verstärken und Änderungen zu verhindern.

Wenn beide Eingaben im selben Moment hoch sind - eine Bedingung, die normalerweise ein ungültiges oder unvorhersehbares Ergebnis erzielt -, ändert dieser Verriegelung nichts.Die Logik wird so erstellt, dass die gleichzeitigen Signale sich gegenseitig abbrechen und die Ausgabe stabil halten.Dies bedeutet, dass der Riegel einfach weiter den zuletzt gespeicherten Wert hält.

Dieser Ansatz ist besonders nützlich in Systemen, bei denen schnelle oder überlappende Signale Geräusche oder Inkonsistenzen erzeugen können.Anstatt diese Störungen das Gedächtnis verändern zu lassen, widersetzt sich der dominante Hold -Latch aktiv ändern, es sei denn, es gibt einen klaren einzigen Befehl.

Gated S-R Latch

Der Gated S-R-Latch verbessert das Basis-Latch-Design, indem ein Enable-Signal eingeführt wird.Diese zusätzliche Eingabe steuert, wenn der Verriegelung auf die SET -Signale reagieren und zurücksetzen sollte.Durch das Aktivieren des Aktivitätssignals, bevor eine Zustandsänderung auftreten kann, bietet dieses Design eine engere Kontrolle über Speicheraktualisierungen - insbesondere in Systemen, in denen Timing und Koordination wichtig sind.

In einem Standard-S-R-Verriegelung kann sich der Ausgang ändern, sobald die Eingänge der SET oder des Zurücksetzens aktiviert sind.Mit einem Gated -Design ignoriert der Riegel diese Eingänge jedoch, es sei denn, das Ensable -Signal befindet sich im richtigen Zustand.Dies fügt ein Kontrollniveau hinzu, das dazu beiträgt, zufällige Änderungen durch Störungen oder Signalüberlappungen zu verhindern.

Wenn das Aktivierungssignal aktiv ist, überprüft der Latch die S- und R -Eingänge und aktualisiert die Ausgabe entsprechend.Wenn das Aktivierungssignal inaktiv ist, hält der Riegel seinen aktuellen Zustand, unabhängig davon, was auf den Set- oder Zurücksetzen der Linien geschieht.

Die Enable -Eingabe kann je nach Logikdesign des Systems auf zwei Arten funktionieren:

• Aktiv-tiefe Aktivierung: Der Riegel reagiert nur, wenn das Enable -Signal niedrig ist.Dieses Setup entspricht Systemen, die eine niedrige Spannung als aktives Signal behandeln.

• Aktiv-hohe Aktivierung : Der Latch reagiert, wenn das Enable -Signal hoch ist.Dieser Ansatz passt Systeme, die eine Hochspannung verwenden, um die Aktivität anzuzeigen.

Sie können die entsprechende Version auswählen, die dem Rest des Systems entspricht und die Konsistenz und einfache Integration sicherstellt.

Anwendungen des S-R-Latchs

Trotz seines einfachen Designs wird der S-R-Latch in einer Vielzahl elektronischer Systeme verwendet.Die Fähigkeit, nur ein Stück Daten zu speichern, macht es in vielen digitalen Anwendungen zu einem ersten Element, insbesondere wenn zuverlässige und wiederholbare Zustandskontrolle erforderlich ist.

• Baustein in Speicherschaltungen - Der S-R-Latch fungiert als grundlegende Speicherzelle mit einem einzigen Bit von Daten.Wenn viele Resseln zusammen angeordnet sind, bilden sie größere Speicherstrukturen wie Register und Cache -Speicher.Da es seine Ausgabe zuverlässig hält, bis sich explizit geändert hat, ist der S-R-Latch ideal für die Aufrechterhaltung von Daten während der Verarbeitung.Das vorhersehbare Verhalten sorgt für die Datenintegrität und unterstützt den reibungslosen Betrieb von Speichersystemen.

• Steuerungslogiksysteme - In Kontrollanwendungen wird der Verriegelung häufig verwendet, um sich an das Ergebnis früherer Operationen zu erinnern.Zum Beispiel kann es den Zustand einer Maschine oder eines Prozesses speichern, bis ein bestimmter Zustand erfüllt ist.Diese Funktion ist nützlich, wenn Ausgänge nicht nur von aktuellen Eingängen, sondern auch von früheren Eingangssequenzen abhängen.Durch die Haltung des Zustands zwischen den Ereignissen hilft der Latch bei der Verwaltung schrittweise Vorgänge in Automatisierung, digitalen Workflows und programmierbaren Logiksystemen.

• Flip-Flops und Zähler -komplexere Komponenten wie Flip-Flops und binäre Zähler basieren auf den Grundprinzipien des S-R-Latchs.Diese erweiterten Elemente werden zum Nachverfolgung von Zeit, zum Zählen von Ereignissen und zur Verwaltung von Synchrondatenübertragungen verwendet.Durch die Einführung zusätzlicher Timing-Steuerelemente wird die Verriegelungsstruktur in kantengesteuerte Designs erweitert, die für moderne digitale Systeme von zentraler Bedeutung sind.

• Debouncing Circuits - Mechanische Schalter - wie beim Drücken oder Freigegeben wie Druckknöpfe oder Relais.Diese Signale neigen dazu, zu „springen“ und zu mehreren schnellen Übergängen führen, die digitale Schaltkreise verwirren können.Der S-R-Latch wird zum Entbunschen von Setups verwendet, um dieses Eingangsgeräusch zu bereinigen.Es filtert das Geschwätz und stellt sicher, dass nur klare, absichtliche Änderungen weitergegeben werden.Dies ist besonders wichtig für Benutzeroberflächen und automatisierte Steuerelemente, bei denen Präzision wichtig ist.

Abschluss

Der S-R-Latch zeigt, wie einfache Designs in der digitalen Elektronik leistungsfähig sein können.Es hat viele Verwendungszwecke, vom Herzen von Gedächtniszellen bis hin zur Kontrolle von lauten Signalen bei Entschaltungen.Der Verriegelung funktioniert ohne Taktsignale, was sie in vielen elektronischen Setups sehr nützlich macht.Unsere Diskussion weist darauf hin, wie flexibel der Latch ist und warum es entscheidend für fortschrittlichere elektronische Systeme ist.Dies unterstreicht, warum das Wissen über grundlegende digitale Elektronik sowohl in der Schule als auch in der Praxis von Bedeutung ist.Ob für sich allein oder als Teil größerer Teile wie Flip-Flops und Theken, der S-R-Latch ist ein grundlegendes Werkzeug für alle, die in Elektronik arbeiten.

Häufig gestellte Fragen [FAQ]

1. Was ist die SR -Latch -Konfiguration?

Der SR-Latch, der aus zwei Kreuzkopplungen oder NAND-Toren hergestellt wird, bildet eine grundlegende Speichereinheit.Die Ausgabe jedes Gate ist mit einem der Eingänge des anderen Gate angeschlossen.Dieses Setup erstellt eine Rückkopplungsschleife, die den Riegel in seinem aktuellen Status (festgelegt oder zurücksetzen), bis es ein Signal zur Änderung empfängt.

2. Was ist die Funktion des Riegels?

Die primäre Funktion eines SR -Verriegelung besteht darin, ein einzelnes Datenbit zu speichern und als grundlegendes Speicherelement zu fungieren.Es hat zwei Zustände: festgelegt (Logik 1) und zurücksetzen (Logik 0).Dieser Verriegelung hält ihren Ausgangszustand auf unbestimmte Zeit, bis sie durch Eingangssignale verändert werden, sodass er für die temporäre Datenspeicherung in elektronischen Schaltungen dynamisch ist.

3. Was sind die Regeln für den SR -Latch?

Wenn die "Set" -Input (s) aktiviert ist (Logik 1 für Nor Latch, Logic 0 für NAND -Latch), geht der Ausgang zum festgelegten Status.Wenn der "Reset" -Intrag (r) aktiviert ist (Logik 1 für Nor Latch, Logic 0 für NAND -Latch), geht der Ausgang zum Zurücksetzen des RESET -Status.Wenn keiner der Eingaben aktiviert ist, behält der Riegel ihren aktuellen Zustand bei.

4. Wie ist der ungültige Zustand des SR -Verriegelung?

Der ungültige Zustand tritt auf, wenn beide Eingänge, Set (s) und Reset (R) gleichzeitig aktiviert werden (beide Logik 1 für NOR -Riegel, beide Logik 0 für NAND -Riegel).Dieser Zustand führt zu einer unbestimmten Leistung, die unvorhersehbar sein kann und in praktischen Anwendungen vermieden werden sollte.

5. Ist der SR -Latch -Level ausgelöst?

Der SR -Latch wird nicht durch Taktsignale, sondern durch die Ebene der Eingänge ausgelöst.Es reagiert eher auf den stationären Zustand (Niveau) der Eingangssignale als auf den Übergang oder die Kante eines Taktimpulses, wodurch es zu einem ausgelösten Gerät wird.Diese Eigenschaft ermöglicht es dem Verriegelung, die Zustände zu ändern, solange die Eingangsbedingungen erfüllt sind, im Gegensatz zu kindlich ausgelösten Geräten, die nur auf Änderungen des Taktsignals reagieren.
