Stufenwiederherstellungsdioden verstehen: Funktion, Verwendungszwecke und Vorteile

In hochfrequenten Elektronik sind Präzision und Geschwindigkeit alles, und hier kommen die Stufenwiederherstellungsdioden (SRDs) ins Spiel.Diese spezialisierten Halbleiterkomponenten sind so konstruiert, dass sie extrem schnelle, scharf definierte elektrische Impulse erzeugen, wodurch sie für RF-, Mikrowellen- und Timing -Anwendungen nützlich sind.In diesem Artikel wird untersucht, wie SRDs funktionieren, die sie von herkömmlichen Dioden unterscheidet, wie sie konstruiert werden und warum sie in Schaltkreisen verwendet werden, die eine genaue Signalformung und Frequenzregelung erfordern.

Katalog

SRD -Übersicht (Stiefwiederherstellungswiederherstellung)

Eine Stufenwiederherstellungsdiode (SRD) ist eine spezialisierte Diode, die extrem schnelle elektrische Impulse erzeugt.Es wird oft als "Snap-Off" -Diode bezeichnet, weil sie während des Übergangs von vorwärts zu rückwärtsverzerrung abrupt abrupt die Leitung hört, indem sie die gespeicherte Ladung auf einmal freigibt.Diese schnelle Ladungsfreisetzung erzeugt eine scharfe Spannung oder einen Stromspitzen, wobei die Anstiegszeiten in Pikosekunden gemessen werden.

Der Hauptvorteil eines SRD ist die Fähigkeit, saubere, enge Impulse mit hohem harmonischem Inhalt zu erzeugen, das für präzise Timing- und Signalformung in hochfrequenten Anwendungen wie RF- und Mikrowellensystemen nützlich ist.

SRDs werden üblicherweise in:

• Impulserzeugung - ideal für Probenehmer, Pulsgeneratoren und Zeitschaltungen, die schnelle, saubere Übergänge erfordern.

• Frequenzmultiplikation - Ihr scharfer Schalter erzeugt Harmonische, sodass Schaltkreise höhere Frequenzen von einem Basissignal ableiten können.

• Hochfrequenzsysteme-ihre Geschwindigkeit und spektrale Leistung machen sie für Digitalkreise für Kommunikationssysteme, Radar und GHZ-Bereich geeignet.

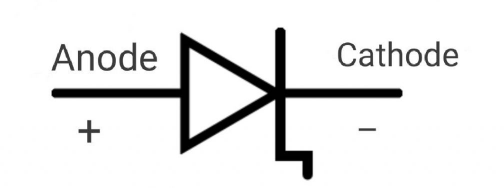

Abbildung 2. SRD -Symbol

Konstruktion der Stufenwiederherstellungsdiode

Während eine SRD einer regulären Diode ähnlich aussieht, ist seine interne Struktur für Geschwindigkeit ausgelegt.Die Kreuzung ist leicht dotiert, was bedeutet, dass weniger Ladungsträger vorhanden sind.Dies minimiert gespeicherte Ladung und ermöglicht es der Diode, zwischen leitenden und nicht leitenden Zuständen in einer Nanosekunde zu wechseln.

Intern ähnelt die SRD einer Shockley -Diode mit zwei PN -Kreuzungen in der Reihe und einem dritten Terminal zur Kontrolle.Diese Struktur verbessert das Schaltverhalten bei hohen Frequenzen.

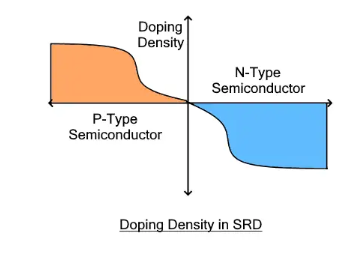

Abbildung 3.. Stiefwiederherstellungsdiodenkonstruktion

Bei der Vorwärtsverspaltung speichert die Diode eine kleine Menge Ladung.Sobald sich die Vorspannung umkehrt, wird die Ladung aufgrund der niedrigen Trägerdichte schnell herausgefegt, sodass die schnelle Reaktion der schnellen Abschnitte ermöglicht.Bei niedrigeren Frequenzen verhält sich der SRD wie eine Standarddiode mit niedrigem Vorwärtswiderstand (ca. 1 Ohm).Während des Hochgeschwindigkeitsumschusses kann jedoch ein kurzer „Impulsschwanz“ auftreten, da eine Restladung ein charakteristisches Merkmal des SRD-Betriebs ist.

SRDS -Betrieb (Stiefwiederherstellungsdioden)

SRDs sind für Hochgeschwindigkeitsumschaltungen ausgelegt und erzeugen scharfe, sich wiederholende elektrische Impulse mit minimaler Verzögerung, ideal für hochfrequente Anwendungen.Abhängig von der Verwendung können sie auch Lawinen- oder Spitzenstromdioden bezeichnet werden.

Wenn eine Umkehrspannung angewendet wird, erweitert sich der Depletionsbereich der Diode und wirkt wie ein Kondensator und speichert die Ladung.Wenn die Rückspannung ausreichend steigt, tritt eine Avalanche auf, wodurch ein Stromausbruch veröffentlicht wird.Danach stoppt die Leitung abrupt, dies ist der "Snap-Off" -Effekt.Im Gegensatz zu Standarddioden schalten die SRDs sauber ab, ohne nach dem nachfolgenden Strom zu erzeugen, und zur Erzeugung von rauschfreien Hochgeschwindigkeitsimpulsen.

Bei der Vorspannung verhalten sich SRDs wie normale Dioden, speichern aber mehr Minderheitenträger.Wenn sich die Vorspannung umgeht, werden diese Träger schnell freigesetzt, um einen scharfen Stromübergang zu ermöglichen.Dieses Verhalten des Ladungsstors unterstützt eine präzise Pulsformung.SRDs verfügen auch über einen negativen Widerstandsbereich, in dem die Abnahme der Spannung den Strom erhöht.Dieses einzigartige Verhalten ist wertvoll bei der Gestaltung von Hochfrequenzoszillatoren und Verstärkern, die in fortschrittlichen Kommunikationssystemen verwendet werden.

Stufenwiederherstellungsdiodenfunktionen in einem Impulsgeneratorkreislauf

Stufenwiederherstellungsdioden (SRDs) werden häufig in Schaltungen verwendet, die extrem kurze elektrische Impulse erzeugen müssen, hauptsächlich in Ultra-WideBand (UWB) Systeme.Diese Systeme werden in Technologien wie Hochgeschwindigkeitskommunikation und Radar verwendet, wobei das genaue Timing des Impulses wichtiger ist als die genaue Form der Wellenform.

Eine grundlegende UWB -Impulsgeneratorschaltung unter Verwendung eines SRD enthält typischerweise drei Schlüsselkomponenten: die Diode selbst, einen Widerstand (R) und einen Lastwiderstand (RL).Jede Komponente spielt eine bestimmte Rolle.Der Widerstand steuert, wie die Eingangsspannung auf den SRD angelegt wird, während der Lastwiderstand das geschärfte Ausgangssignal empfängt.

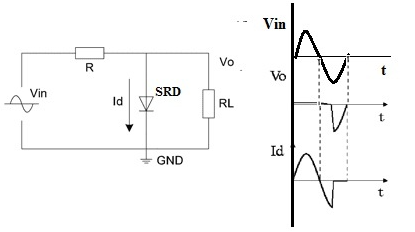

Abbildung 4. UWB -Impulsgeneratorkreis mit SRD

Das Arbeitsprinzip beruht auf der Fähigkeit des SRD, mit extremer Geschwindigkeit zwischen leitenden und nicht leitenden Zuständen zu wechseln.Wenn ein Eingangsimpuls auf die Schaltung aufgetragen wird, formt das SRD ihn, indem die nachverfolgende Kante schnell abschneidet.Dieser Prozess schneidet die Anstiegszeit ab und drückt den Puls in eine viel engere Breite.Beispielsweise kann ein 5-Volt-Eingangsimpuls in einen scharfen Impuls komprimiert werden, der nur etwa 600 Pikosekunden dauert, kurz genug für die anspruchsvollen UWB-Anwendungen.

Während der Ausgangsimpuls ein leichtes Überschwingen aufweist oder nicht die gleiche Amplitude wie der Eingang erreicht, macht die Geschwindigkeit und die Zeitgenauigkeit des Impulses es sehr effektiv.In hochfrequenten Systemen ist das wichtigste, dass das Signal im richtigen Moment ankommt, nicht unbedingt, dass es perfekt aussieht.Der SRD -Schaltkreis liefert diese Präzision, indem sie sich auf saubere Übergänge und minimale Verzögerung konzentriert.

SRD -Pakettypen

Step Recovery Dioden (SRDs) sind in einer Reihe von IC -Paketstypen (IC) integriert.Diese Pakete werden basierend darauf ausgewählt, wie die Diode montiert wird, wie viel Wärme es benötigt, um aufzulösen, und wie kompakt das endgültige Design sein muss.Das richtige Paket kann alles von der elektrischen Leistung bis zur Haltbarkeit des endgültigen Stromkreises beeinflussen.

Hier sind einige der häufigsten Paketformate, die für SRDs verwendet werden:

• Do (Diodenumriss) Pakete sind eines der traditionelleren Stile und werden häufig für die Durchläufe verwendet.

• SOD (kleine Umrissdiode) Pakete sind kompakt und für platzsparende Oberflächenmontage-Designs geeignet.

• Zu (Transistor -Umriss) Typen bieten eine robuste mechanische Festigkeit und werden häufig in Anwendungen verwendet, die eine bessere thermische Dissipation erfordern.

• SOT (kleiner Umriss Transistor) Pakete werden in Oberflächenmontageanbaugruppen weit verbreitet und bieten ein gutes Gleichgewicht zwischen Größe und Leistungsabwicklung.

• Dpak (diskrete Paket) Varianten können eingebaute Kühlkörper umfassen, wodurch sie ideal für Schaltkreise sind, die mehr Wärme erzeugen.

• Melf (metallelektrode -leitender Gesicht) Pakete sind in mehreren Größen wie Mikromelf, Minimelf und Quadromelf erhältlich.Sie sind zylindrisch, was die mechanische Stabilität und Präzisionsplatzierung verbessert.

• SC-74, SC-76 und SC-59 Es sind kleine Kunststoffpakete mit drei Leitungen, die häufig in niedrig profilierten, oberflächen montierten Komponenten verwendet werden.

• PowerMite®3 ist ein kompaktes Paket für Hochleistungsdichte.Es kombiniert eine effiziente Wärmeübertragung mit niedrigem thermischem Widerstand, wodurch es für HF-Designs oder andere wärmeempfindliche Schaltungen geeignet ist.

Mit dieser großen Auswahl an Verpackungsoptionen können Ingenieure das Format auswählen, das ihren spezifischen Designanforderungen am besten entspricht, unabhängig davon, ob dies bedeutet, eine Diode auf eine dicht gepackte Leiterplatte oder die Verwaltung von Wärme in einem Hochfrequenzverstärker zu beantragen.Durch die Auswahl des richtigen Pakets können Designer sowohl die elektrische Leistung als auch die langfristige Zuverlässigkeit sicherstellen.

Stärken und Einschränkungen der Stufenwiederherstellungsdioden

Vorteile

• Außergewöhnlich schnell wechseln - SRDs können fast sofort zwischen den Zuständen wechseln, was für Schaltkreise nützlich ist, die auf präzisem Timing beruhen.

• Knusprige, gut definierte Pulskanten - Sie sind besonders effektiv, um schmale Impulse mit starken Anstiegs- und Fallzeiten zu erzeugen, was für HF -Systeme und digitale Zeitschaltungen nützlich ist.

• Einfaches und zuverlässiges Schaltungsdesign - Ihre Struktur ist leicht zu integrieren, und ihre Leistung ist in typischen Betriebsbedingungen konsistent.

• Niedriger Stromverlust - Da sie die gespeicherte Ladung schnell freigeben, wird während der Übergänge nur sehr wenig Energie verschwendet.

• Minimale Verzögerungsverzögerung der Rückgewinnung - Dies hilft der Schaltung, schnell auf Spannungsänderungen zu reagieren und die Gesamtsystemgeschwindigkeit zu verbessern.

• Kostengünstige Lösung -Für Anwendungen, die saubere Impulse mit kurzer Dauer erfordern, bieten SRDs eine zuverlässige Option, ohne erhebliche Kosten hinzuzufügen.

Nachteile

• Reduzierte Wirksamkeit bei sehr hohen Frequenzen - Ihre Leistung beginnt sich zu verschlechtern, wenn die Frequenzen über ihren entworfenen Betriebsbereich hinausgehen.

• Am besten für Step-Down-Konfigurationen geeignet - SRDs sind im Allgemeinen für Schaltungen optimiert, bei denen die Spannung eher reduziert als erhöht wird.

• Die Effizienz sinkt mit großen Spannungsunterschieden - Wenn die Eingangs- und Ausgangsspannungen weit voneinander entfernt sind, wird die Diode weniger effizient.

• Möglicher Bedürfnis nach Wärmeabteilung -In Hochleistungsschaltungen kann die Diode genügend Wärme erzeugen, um einen Kühlkörper oder eine verbesserte thermische Behandlung zu erfordern.

• Keine Allzweckdiode - Während SRDs in bestimmten Rollen exzellieren, sind sie nicht vielseitig genug, um Standarddioden in alltäglichen Anwendungen zu ersetzen.

Verwendung von Stufenwiederherstellungsdioden

Step Recovery Dioden (SRDs) sind grundlegende Komponenten in Schaltungen, die eine präzise Zeit- und Hochfrequenzsignalerzeugung erfordern.Ihre Fähigkeit, schnell zu wechseln und scharf definierte Impulse zu produzieren, macht sie ideal für eine Vielzahl spezialisierter Anwendungen in HF- und Mikrowellensystemen.

• Eine übliche Verwendung ist in Pulsform- und Timing-Schaltungen, wo scharfe Übergänge riskant sind, um Signalklarheit aufrechtzuerhalten und Verzerrungen zu minimieren.

• SRDs werden ebenfalls häufig in verwendet Frequenzmultiplikatoren, wo sie eine Eingangsfrequenz um bis zu zwanzig Mal erhöhen können, wodurch Designer höhere Betriebsbänder erreichen können, ohne zusätzliche Signalquellen zu benötigen.

• In Harmonische Generation, SRDs erzeugen Harmonische hohe Ordnung, nützlich für Anwendungen, die auf komplexe Wellenform-Synthese stützen oder Signale bei mehreren Frequenzen erfordern.

• Sie spielen auch eine Schlüsselrolle in spannungsgesteuerte Oszillatoren (VCOs), die die Ausgangsfrequenz basierend auf einer Eingangsregelspannung und in Frequenzsynthesizern und Kammgeneratoren anpassen, die eine Reihe diskreter Frequenzkomponenten aus einem einzigen Eingang erzeugen.

• SRDs werden häufig in gefunden Mikrowellenverstärkerschaltungen, besonders Parametrische Verstärker, wo ihre Geschwindigkeit und ihre harmonische Reaktion die Signalverstärkung und Effizienz verbessern.

• In RF -Testausrüstung, wie zum Beispiel ProbenahmphasendetektorenSRDs werden verwendet, um hoch genaue Zeitabrechnungen und Impulskanten für die Signalanalyse zu erstellen.

Aufgrund ihrer Fähigkeit, schnelle Übergänge und Hochfrequenzharmonische mit minimaler Verzögerung zu erzeugen, sind SRDs ein wichtiger Baustein für fortschrittliche Kommunikations-, Radar- und Mikrowellensysteme.Ihre Präzision macht sie von unschätzbarem Wert, wenn Signalzeitpunkt, Stabilität und Hochgeschwindigkeitsbetrieb nicht verhandelbar sind.

Vergleich von Schrittwiederherstellungsdioden mit anderen gemeinsamen Diodentypen

Aspekt	Schritt Wiederherstellungsdiode (SRD)	PN Junction Diode	Schottky Diode	Zenerdiode	Schnell Wiederherstellungsdiode
Funktion und Zweck	Scharfe Impulserzeugung, Frequenz Multiplikation;Ideal für die Verwendung von RF/Timing	Allgemeine Richtigkeit (z. B. AC zur DC -Konvertierung)	Schnelles Schalten mit niedriger Vorwärtsspannung; häufig in der Leistung/HF -Verwendung	Spannungsregelung unter umgekehrter Vorspannung; Nicht zum Schalten	Hochgeschwindigkeitsberechnung in SMPs und Stromkreise
Geschwindigkeitswechsel	Ultra-Schneide (Pikosekunden)	Langsam zu moderat	Schnell (Nanosekunden)	Langsam;nicht zum Umschalten bestimmt	Schnell (Nanosekunden)
Speicherlagerung	Hoher Ladungspeicher;Veröffentlichungen Gebühren plötzlich (Snap-Off-Effekt)	Mäßig;schrittweise Genesung	Sehr niedrig (Metall-Semiconductor Junction)	Mäßig;Nicht optimiert für die Veröffentlichung	Niedrig;schneller als Standarddioden
Rückkehrzeit	Extrem kurz;nahezu instantan Erholung	Lang	Sehr kurz	Lang;Schlechte Schaltwechselwiederherstellung	Kurz;für schnellere Umschaltungen entwickelt
Vorwärtsspannungsabfall	~ 0,7 V	~ 0,7 V	Niedrig (~ 0,2–0,4 V)	~ 0,7 V (im Vorwärtsmodus, selten verwendet)	~ 0,7 V
Typische Anwendungen	HF -Systeme, Pulsformung, Harmonische Generation, Frequenzmultiplikatoren	Gleichrichter, Schutzschaltungen und Klemme	Netzteile, HF-Schaltungen, Logikebene Umschalten	Spannungsreferenzen, Spannungsregelung	SMP

Abschluss

Step Recovery-Dioden bieten eine einzigartige Mischung aus Geschwindigkeit, Effizienz und Präzision, wodurch sie zu einer Lösung für die Impulsgenerierung, die Erstellung harmonischer Erstellung und das Design des Hochfrequenzsystems sind.Ihre spezielle Konstruktion ermöglicht ein Snap-Off-Schaltverhalten, das von allgemeinen Dioden unübertroffen ist.Unabhängig davon, ob es in Kommunikationssystemen, Radar- oder Signaltestgeräten verwendet wird, werden SRDs weiterhin verwendet, um die fortschrittliche Elektronik zu ermöglichen, mit der Zeitgenauigkeit und der Leistung, die moderne Anwendungen benötigen, zu betreiben.

Häufig gestellte Fragen [FAQ]

1. Was ist die Wiederherstellungszeit einer Allzweckdiode?

Die Wiederherstellungszeit einer allgemeinen Diode liegt typischerweise im Bereich mehrerer Mikrosekunden, in denen die Dioden von der Vorspannung bis zur Blockierung der umgekehrten Vorspannung über die gespeicherte Ladung von der Kreuzung überschreitet.

2. Wie wirkt sich die Diode -Reverse -Wiederherstellung auf den Betrieb der Diode aus?

Der Effekt der Diode-Reverse-Wiederherstellung besteht darin, dass ein kurzer Rückwärtsstrom nach dem Ausschalten der Diode aus dem Fluss fließt, was zu Spannungsspitzen, Stromverlust und Störungen in Hochgeschwindigkeitsschaltungen führen kann, die Effizienz des Gesamtsystems verringert und die nahe gelegenen Komponenten belastet.

3. Was hängt der Wiederherstellungsstrom in einer Diode ab?

Der Wiederherstellungsstrom in einer Diode hängt von der Menge des Vorwärtsstroms vor dem Umschalten, der Geschwindigkeit der angelegten Rückspannung, der Übergangskapazität und des Materials der Diode ab, und die Umgebungstemperatur, die alle beeinflussen, wie viel gespeicherte Ladung entfernt werden muss.

4. Was passiert, wenn eine Diode bricht?

Wenn eine Diode bricht, schlägt sie normalerweise als Kurzschluss aus, sodass der Strom in beide Richtungen fließen und möglicherweise andere Schaltungsteile oder als offener Stromkreis beschädigt, den Strom vollständig blockiert und den normalen Betrieb stört.

5. Wie kann man den Dunklen Strom in einer Fotodiode reduzieren?

Um den Dunklen Strom in einer Fotodiode zu reduzieren, können Sie die Betriebstemperatur senken, nur die erforderliche umgekehrte Vorspannung auftragen, mit niedrigem Dunkel-Strom-Photodioden verwenden, den Sensor vor Umgebungs-Infrarotlicht abteilen und sicherstellen, dass ein sauberes Handling einläuft, um Oberflächenleckage zu vermeiden.
