Die Leistung von Ferritperlen bei der Rauschkontrolle

Elektronische Geräte können durch unerwünschte Rauschen beeinflusst werden, was zu Störungs- und Leistungsproblemen führt.Ferritperlen helfen, indem sie hochfrequente Geräusche blockieren und Signale sauber und stabil halten.Es handelt sich um kleine, aber leistungsstarke Komponenten, die in Stromversorgungen, Datenlinien und Kommunikationsgeräten verwendet werden.In diesem Artikel werden wir erklären, wie Ferrit -Perlen funktionieren, wo sie verwendet werden, und wie ihre Vor- und Nachteile.

Katalog

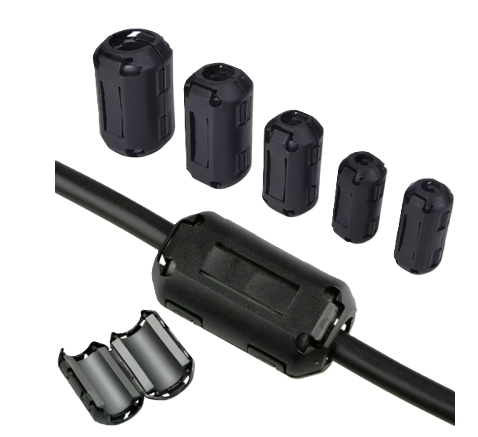

Was ist ein Ferritperlen?

Eine Ferritperle, die oft als Ferritkern, Ferritring, EMI-Filter oder Ferrit-Choke bezeichnet wird, ist eine passive elektronische Komponente, mit der hochfrequente Rauschen in elektrischen Schaltungen unterdrückt werden.Seine primäre Funktion besteht darin, das induzierte Leitungsrauschen in DC -Kabel (Gleichstrom) zu filtern und zu verhindern, dass unerwünschte elektromagnetische Interferenzen (EMI) die Signalintegrität beeinflussen.Ferritperlen werden häufig in Anwendungen verwendet, die eine stabile elektronische Leistung erfordern, wie z. B. analoge Instrumentenpaneele und hohe Probenrate -Geräte, die in elektrisch verrauschten Umgebungen betrieben werden.

Im Gegensatz zu herkömmlichen kapazitiven oder induktiven Filtern zielen Ferritkügelchen speziell mit hohem Frequenzrauschen ab, indem sie es in Wärme durch Widerstandsverluste in ihrem Ferrit-Keramikkern umwandeln.Es wird durch Absorption unerwünschter Hochfrequenzgeräusche und verwandelt es in Wärme, wodurch verhindert wird, dass es den Stromkreis beeinflusst.Dies ermöglicht das Hauptsignal ohne größere Störungen, um einen glatteren Betrieb elektronischer Geräte zu gewährleisten.

Sie eignen sich jedoch nicht für Wechselstrom-Signallinien (AC), da ihre Impedanzeigenschaften hauptsächlich Hochfrequenzstörungen in Gleichstromkreisen beeinflussen.

Ferritringe, eine Variation von Ferritkügelchen, sind sehr effektiv, um streunende Signale zu begrenzen, die die empfindlichen Komponenten in der Nähe beeinträchtigen können.Indem Sie diese Perlen strategisch um Signal- und Stromleitungen platzieren, können Sie EMI minimieren, ohne komplexe Filterschaltungen einzuführen.

Durch die Beseitigung von Hochfrequenzstörungen an schweren Stellen in einer Schaltung verbessern Ferritperlen die Zuverlässigkeit und Stabilität von elektronischen Systemen.Ihr unkompliziertes, aber effizientes Design macht sie sehr nützlich, um eine saubere, ununterbrochene Signalübertragung über eine Vielzahl von Anwendungen zu gewährleisten.

Wie reduzieren Ferritperlen EMI und RFI?

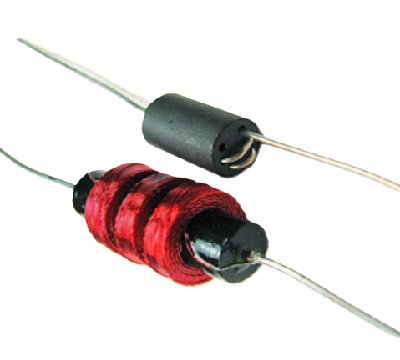

Abbildung 2. Arten von Ferritkomponenten, die zur EMI -Unterdrückung verwendet werden

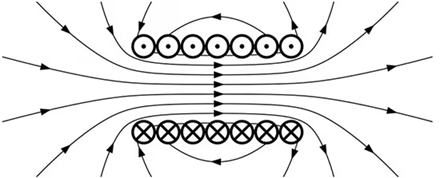

Ferritperlen helfen, die elektromagnetische Interferenz (EMI) durch Steuerung von Magnetfeldern zu verringern.Das folgende Diagramm zeigt einen Draht, der durch mehrere Ferritperlen führt, wobei gekrümmte Pfeile das Magnetfeld darstellen.Wenn der Strom durch den Draht fließt, absorbieren die Ferritkügelchen hochfrequentes Geräusch und verwandeln es in Wärme.Dies hilft, unerwünschte Signale zu entfernen und gleichzeitig den Hauptstrom zu ermöglichen.Das Diagramm erklärt auch, wie Ferritperlen funktionieren.Der obere Teil zeigt, dass sie außerhalb der elektromagnetischen Felder außerhalb der Außenseite von Störungen verhindern.

Abbildung 3. Ferritperlen und EMI -Unterdrückung

Der untere Teil konzentriert sich auf das, was in der Ferritperle passiert, wo Magnetkräfte Widerstand erzeugen, um Hochfrequenzrauschen zu blockieren, ohne normale Signale zu beeinflussen.Mehrere Dinge beeinflussen, wie gut Ferritperlen funktionieren.Das Material und die Form des Perlens bestimmen, wie viel Rauschen es blockieren kann, wobei zylindrische Formen am besten funktionieren.Wo die Perle in die Schaltung platziert ist, ist auch wichtig.Sie müssen Größe, Wärmesteuerung und Kosten ausgleichen, um sicherzustellen, dass die Ferritperlen effizient in elektronischen Geräten funktionieren.

Häufige Verwendungen von Ferritperlen

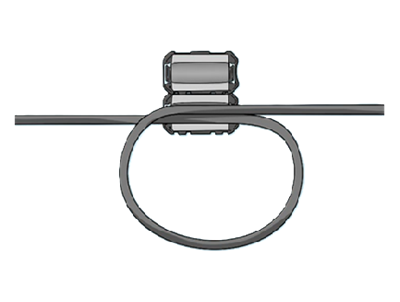

Abbildung 4. Verwendung von Ferritperlen

Ferritperlen sind perfekt für moderne elektronische Systeme und dienen hauptsächlich als EMI- und RFI -Filter in Kabelbaugruppen.Ihre Platzierung am häufigsten in der Nähe der Enden der Leistung und der Datenkabel verhindert, dass Hochfrequenzrauschen sich entlang der Leiter ausbreiten und die Signalübertragung beeinträchtigen.In Umgebungen mit dichten elektronischen Aktivitäten wie industrieller Automatisierung oder Unterhaltungselektronik fungieren Ferritperlen als passive Rauschunterdrücker, um eine stabile Kommunikation und Stromversorgung zu gewährleisten.

Abgesehen von Kabelanwendungen sind Ferritperlen in der Datenkommunikation und der Telekommunikationshardware benötigt.Sie mildern die Signalverzerrung und das Übersprechen in Hochgeschwindigkeitsdatenlinien, wodurch klarere Übertragungen ermöglicht und das Risiko von Datenversorgung verringert werden.Ihre Rolle bei der Minimierung unerwünschter Interferenzen verbessert die Gesamtsystemstabilität und macht sie in Netzwerkgeräten, mobilen Kommunikationsgeräten und digitalen Signalverarbeitungssystemen.

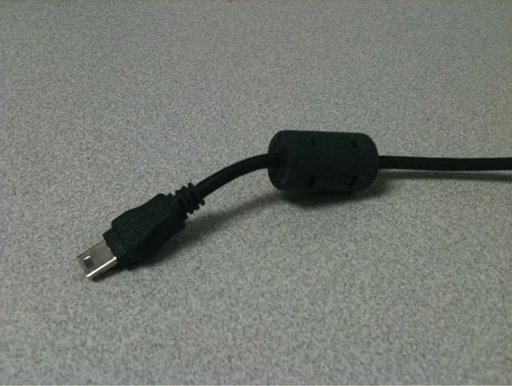

Abbildung 5. Ferritperlen in der Elektronik

Ferritperlen werden in verschiedenen Geräten verwendet, um Signale klar zu halten und Störungen zu vermeiden.Einige gemeinsame Verwendungen sind:

USB- und Computerkabel: Sie blockieren Hochfrequenzrauschen in USB-Kabeln, um eine stabile Datenübertragung zu gewährleisten und Interferenzen in Peripheriegeräten wie Tastaturen und Mäusen zu verhindern.

Kraftkabel: In Laptop -Ladegeräten und Überwachungskabeln finden sie elektrische Rauschen aus Leistungsquellen und verhindern Störungen mit der nahe gelegenen Elektronik.

Audio- und Videoausrüstung: Sie reduzieren statisches Rauschen und verbessern die Klang- und Bildqualität in HDMI -Kabeln, Lautsprecherdrähten und Mikrofonverbindungen.

Medizinprodukte: Sensible Geräte wie EKG -Maschinen und MRT -Scanner verwenden Ferritperlen, um zu verhindern, dass EMI die Leistung beeinträchtigt und genaue Messwerte sicherstellt.

Automobilelektronik: Sie helfen bei der Unterdrückung von Interferenzen für die Funkfrequenz in Auto -Audiosystemen, GPS -Geräten und Bluetooth -Verbindungen, um eine bessere Signalklarheit zu gewährleisten.

Kommunikationsausrüstung: Sie werden in Funksendern, Antennen und Netzwerkkabeln verwendet, verhindern einen Signalverlust und gewährleisten stabile Verbindungen in Routern, Modems und Telekommunikationssystemen.

Wann nicht Ferritperlen verwenden?

Ferritperlen, wenn sie am falschen Ort verwendet werden, können sie Probleme verursachen, anstatt sie zu beheben.Sie können wichtige Signale blockieren oder den Stromfluss stören, was zu Problemen bei der Funktionsweise der Schaltung führt.Im Folgenden finden Sie einige Situationen, in denen Ferritperlen vermieden werden sollten.

Stromversorgungsprobleme

Digitale Schaltkreise benötigen einen stetigen Stromfluss, einschließlich sehr hochfrequenter Energie, um ordnungsgemäß zu funktionieren.Einige Chips schalten mit Geschwindigkeiten ein und aus, die Milliardenmal pro Sekunde (GHZ -Bereich) erreichen.Wenn eine Ferritperle zur Stromleitung hinzugefügt wird, kann diese hohe Frequenzen blockieren, wodurch die Schaltung instabil oder unzuverlässig wird.

Wenn die Stromversorgung jedoch nur ohne Hochfrequenzsignale einen einfachen Gleichstrom (DC) liefert, kann eine Ferritperle keinen Schaden verursachen.Trotzdem ist es immer am besten, vor der Verwendung eines zu überprüfen.

Schwächung von Hochgeschwindigkeitssignalen

Hochgeschwindigkeitskommunikationsleitungen senden Daten zu sehr schnellen Raten.Diese Signale benötigen eine bestimmte Menge an Platz (Bandbreite), um korrekt zu reisen.Wenn eine Ferritperle diese Bandbreite beeinflusst, kann es das Signal schwächen oder verzerren.Dies kann zu Fehlern führen, die Datenübertragung verlangsamen oder die Kommunikation insgesamt stoppen.
Um Signale stark und klar zu halten, ist es besser, in diesen Fällen Ferritperlen zu vermeiden.Stattdessen können andere Methoden wie das richtige Schaltungsdesign oder die Abschirmung besser funktionieren.

Andere Situationen, in denen Ferritperlen Probleme verursachen

Ferritperlen können in den folgenden Fällen auch Probleme verursachen:

Stromverteilungsnetzwerke (PDNs)- Diese Netzwerke liefern Strom an verschiedenen Teilen einer Schaltung.Ferritperlen können kleine Spannungsänderungen verursachen, was die Leistung instabil macht.

Stromschienen mit der gleichen Spannung- Wenn zwei Stromleitungen die gleiche Spannung aufweisen, kann das Hinzufügen einer Ferritkügelchen zwischen ihnen einen unerwünschten Widerstand erzeugen, wodurch die Schaltung weniger effizient wird.

Netzteile mit Feedback -Kontrolle - Viele Netzteile verwenden Feedback, um die Spannungsstufen anzupassen.Eine Ferritperle an der falschen Stelle kann diese Einstellung verlangsamen und die Spannung weniger genau machen.

PWM -Schaltungen (Transistoren für Schalttransistoren)- In Schaltkreisen, in denen Transistoren schnell ein- und ausschalten (wie in Stromversorgungen oder Motorcontrollern), können Ferritperlen sie verlangsamen, Strom verschwenden und sie erhitzen.

Motorstromleitungen-Motoren brauchen stetige Leistung.Ferritperlen können dies stören, was dazu führt, dass Motoren ungleichmäßig laufen oder die Macht verlieren.

Vor- und Nachteile der Verwendung von Ferritperlen

Vorteile

Effektive Rauschunterdrückung - Blockiert EMI und RFI, um die Signalintegrität zu verbessern.

Kompakt & leuchtendT - perfekt für räumlich eingeschränkte Designs.

Kostengünstig - Erschwinglicher als andere Filterlösungen.

Leicht zu integrieren - Keine komplexen Schaltung erforderlich.

Arbeitet über einen breiten Frequenzbereich hinweg - In verschiedenen Impedanzwerten für verschiedene Anwendungen verfügbar.

Reduziert EMI/RFI -Probleme - verhindert Störungen in Hochgeschwindigkeits-Digitalkreisen.

Nachteile

Begrenzt für niedrige Frequenzen - Nicht so effektiv bei der Blockierung von Niedriggeräusch- oder Stromversorgungsrippeln.

Stromverlust & Wärmeerzeugung - Kann Energie als Wärme abbauen, insbesondere bei hohen Strömungen.

Frequenzabhängige Leistung - muss für bestimmte Anwendungen sorgfältig ausgewählt werden.

Potentielle Signalverzerrung - Wenn es nicht ordnungsgemäß ausgewählt wird, kann es die Signalqualität in Hochgeschwindigkeitsschaltungen abbauen.

Sättigung bei hohen Strömen - wird bei Hochleistungsanwendungen weniger effektiv.

Komponentenauswahlkomplexität - Die Auswahl der richtigen Ferritperlen erfordert die Berücksichtigung von Impedanz, Strombewertung und Frequenzgang.

Ferrit Perlen Vs.Leiter

Besonderheit	Ferrit Perle	Induktor
Funktion	Unterdrückt Hochfrequenzrauschen in Schaltkreisen	Speichert und überträgt Energie in Form eines Magneters Feld
Hauptzweck	Fungiert als Tiefpassfilter, um die Hochfrequenz zu blockieren Interferenz	Wird zur Energiespeicherung, Filterung und Stimmen verwendet Schaltungen
Konstruktion	Hergestellt aus Ferritmaterial mit einem leitenden Draht durch es	Drahtspule um einen Kern (Luft, Eisen oder Ferrit) verwunden
Kernmaterial	Ferrit (Hochfeindliche Keramikmaterial)	Kann Luft, Ferrit oder Eisenkern je nach Abhängigkeit sein Anwendung
Frequenzbereich	Wirksam bei hohen Frequenzen (MHz-GHz-Bereich)	Funktioniert in einer Vielzahl von Frequenzen (Hz bis GHz)
Energiespeicher	Speichert keine Energie	Speichert Energie in einem Magnetfeld
Dämpfungseffekt	Bietet einen verlustigen Widerstand gegen Hochfrequenzsignale (Umwandelt Geräusche in Wärme)	Hat im Allgemeinen einen geringen Widerstand, so dass Wechselstromsignale passieren können mit minimalem Verlust
Äquivalentes Schaltungsmodell	Widerstand + Induktor + Kondensator	Reine Induktor- oder Induktor + Serie -Resistenz
Anwendung	EMI -Unterdrückung in Stromversorgungsleitungen, Datenleitungen und Signallinien	Leistungsumwandlung, Signalverarbeitung, Oszillatoren und RF Schaltungen
Gleichstromresistenz (DCR)	Höhere DCR im Vergleich zu Induktoren, was zu mehr Leistung führt Verlust	Normalerweise niedrigere DCR, wodurch resistive Verluste reduziert werden
Impedanzantwort	Frequenzabhängig mit einer Spitzenimpedanz bei einem bestimmten Frequenz	Liefert eine stetige Reaktanz, die auf Induktivitätswert basiert
Verwendung der Stromversorgung	Wird zum Filtern von Geräuschen in Leistungsschienen verwendet	Wird für die Energiespeicherung in Stromwandern und Filtern verwendet
Gemeinsame Pakettypen	Oberflächenhalterung (SMD) oder axial Blei	SMD-, Durchleitungs-, Toroid- und Luftcore-Designs
Leistung in AC -Schaltungen	Abschwächte Hochfrequenz-Wechselstromsignale	Ermöglicht Wechselstromsignale, während plötzliche Änderungen behoben werden
Leistung in Gleichstromkreisen	Minimale Auswirkungen auf DC (kleiner Widerstand)	Ermöglicht DC Current, ohne Dämpfung zu bestehen

Abschluss

Ferritperlen sind eine einfache Möglichkeit, das elektrische Rauschen zu reduzieren und die Signalqualität zu verbessern.Sie helfen, Störungen in vielen Geräten zu verhindern, von Audiosystemen bis hin zu Stromversorgungen.Während sie einige Einschränkungen haben, sorgt die Auswahl der rechten Ferritperlen für einen reibungslosen und zuverlässigen Betrieb.Diese winzigen Komponenten mögen einfach erscheinen, aber sie machen einen großen Unterschied, um die Elektronik effizient zu halten.

Häufig gestellte Fragen [FAQ]

1. Beeinflussen Ferritperlen die Signalqualität?

Ferritperlen blockieren nur Hochfrequenzrauschen, während nützliche Signale passieren können.Wenn sie falsch ausgewählt werden, können sie Hochgeschwindigkeitssignale schwächen oder verzerren.Die Auswahl der richtigen Impedanz und Platzierung gewährleistet einen minimalen Signalverlust.

2. Können Ferritperlen sowohl für Leistung als auch für Datenkabel verwendet werden?

Ja, Ferritperlen funktionieren sowohl an Strom- als auch an Datenkabeln.Sie verhindern EMI in Stromleitungen und verringern die Interferenz in Datenleitungen, wodurch die Signalklarheit verbessert wird.

3.. Verfällen Ferritperlen im Laufe der Zeit?

Nein, Ferritperlen verschlechtern sich nicht oder tragen sich nicht ab, da sie keine beweglichen Teile haben.Sie bleiben effektiv, solange sie ordnungsgemäß installiert und nicht körperlich beschädigt sind.

4. Woher weiß ich, ob ich eine Ferritperle brauche?

Wenn Ihr Gerät Störungen, Rauschen oder instabile Signale erfährt, kann das Hinzufügen einer Ferritperle helfen.Zu den häufigen Zeichen gehören Summengeräusche in Lautsprechern, flackernde Bildschirme oder schlechte drahtlose Leistung.

5. reduzieren Ferritperlen WLAN- oder Bluetooth -Signale?

Nein, Ferritkügelchen leitete nur Geräusche an Kabeln.Sie blockieren oder stören keine drahtlosen Signale wie WLAN, Bluetooth oder Radioübertragungen.

6. Können Ferritperlen Probleme mit der Bodenschleife beheben?

Nein, Ferritperlen lösen keine Bodenschleifen auf, die durch Unterschiede in der elektrischen Erdung verursacht werden.Erdungsschleifen erfordern geeignete Erdungstechniken, z. B. die Verwendung isolierter Netzteile.

7. Funktionen größere Ferritperlen besser?

Nicht immer.Größere Perlen verarbeiten mehr Störungen, können jedoch Widerstand gegen nützliche Signale einführen.Die Auswahl der richtigen Größe hängt von der Art des Rauschens, der Kabeldicke und der Betriebsfrequenz ab.
