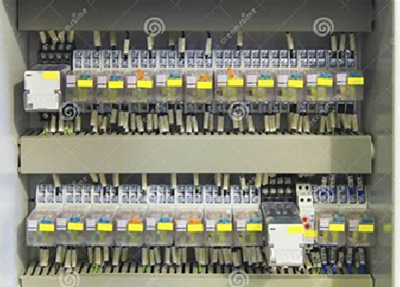

A Relais ist ein elektrisch betriebener Schalter, der ein kleines Steuersignal verwendet, um eine viel größere elektrische Belastung zu betreiben.Es funktioniert, indem es eine interne Spule mit Energie versorgt, die ein Magnetfeld erzeugt.Diese Magnetkraft bewegt einen Metallkernen, der Kontakte im Relais öffnet oder schließt, wodurch die Schaltung entweder abgeschlossen oder unterbricht.
Dieser Mechanismus ermöglicht es einem geringen Stromkontrollsystem (z. B. einem Sensor oder Mikrocontroller), um Hochspannungs- oder Hochstromkreise sicher und zuverlässig zu schalten.Die physikalische Trennung zwischen der Kontrollseite und der Lastseite sorgt für eine elektrische Isolierung und schützt empfindliche Komponenten vor Spannungsspitzen, Rauschen oder Rückfeed.
Häufige Funktionen von Relais:
• Kontrolle -Wechseln Sie mit einfachen Eingangssignalen mit geringer Leistung.
• Schutz - Isolieren Sie Schaltungen, um Schäden durch Fehler wie Kurzstrecken oder Überlastungen zu vermeiden.
• Automatisierung -Aktivieren Sie Remote- oder Sensorbasiertes Umschalten in intelligenten Systemen.
Beispiel: In einem Flughafen aktiviert ein Bewegungssensor ein Relais, um den Gepäckförderer zu starten.Dies ermöglicht das kleine Signal des Sensors, einen viel größeren Motor zu steuern, während das Relais einen wiederholbaren und isolierten Betrieb sorgt.

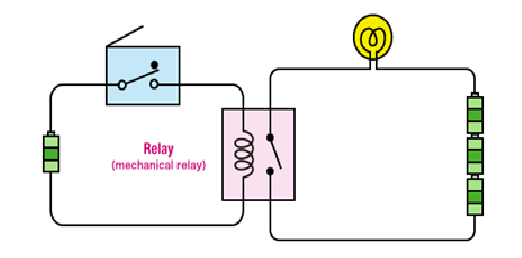

Abbildung 2. Grundlegende Relaiskreisleitungen, die eine Schaltfunktion ausführen
Abbildung 2 zeigt eine grundlegende Relaiskreis, die zum Schalten verwendet wird.Links aktiviert eine Low-Volt-Steuerseite mit einem manuellen Schalter eine Relaisspule.Wenn das Relais mit Energie versorgt wird, schließt es einen normalerweise geöffneten (NO) -Kontakt auf der rechten Seite und vervollständigt einen Hochspannungskreis, der eine Glühbirne anbringt.Die Lampenleuchten nur dann, wenn das Relais eingeschaltet ist, und zeigt, wie ein Signal mit geringer Leistung eine separate Hochleistungslast sicher steuern kann und beide Schaltungen elektrisch isoliert halten können.

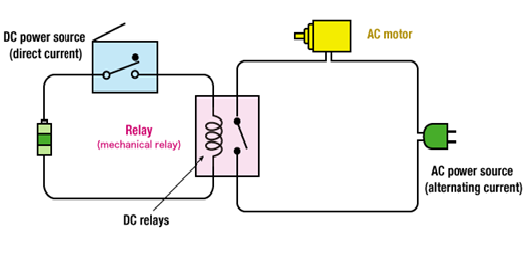

Abbildung 3. Steuern Sie einen Wechselstrommotor mit einem DC -Steuerkreis
Ein Relais ermöglicht eine DC-Steuerkreislauf mit niedriger Spannung kann einen Hochspannungs-Wechselstrommotor sicher betreiben.Auf der linken Seite des Diagramms senden eine DC -Stromquelle und ein Schalter Strom über die Relaisspule, wenn der Schalter geschlossen ist.Dies energetisiert die Spule und schließt die internen Kontakte des Relais.Diese geschlossenen Kontakte vervollständigen den Wechselstromkreis auf der rechten Seite, sodass Strom den Wechselstrommotor erreichen kann.Dieses Setup hält die Steuer- und Lastschaltkreise elektrisch isoliert und ermöglicht eine sichere Kontrolle der Hochleistungsgeräte mit einem Signal mit geringer Leistung.

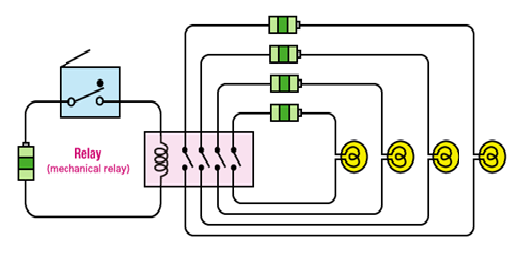

Abbildung 4. Relaiskreis zur Steuerung mehrerer Lichter in Trennpfaden
Abbildung 4 zeigt, wie ein Relais mehrere Leuchten durch separate parallele Schaltkreise steuern kann.Eine DC -Stromquelle und eine Schalter senken die Relaisspule mit und schließen mehrere normalerweise geöffnete Kontakte.Jeder Kontakt vervollständigt eine Schaltung und schaltet ein Licht mit seinem eigenen Widerstand ein.Auf diese Weise kann ein Steuereingang mehrere Geräte sicher bedienen, während die Steuer- und Lastschaltungen isoliert bleiben.

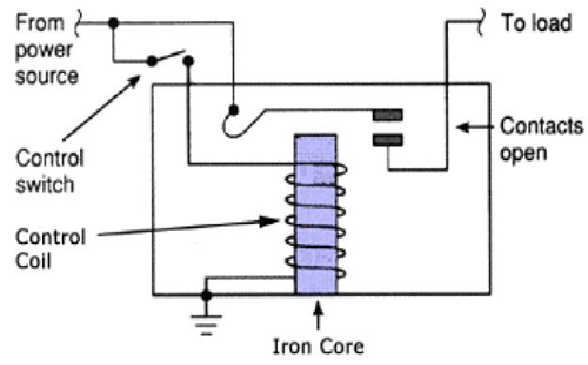

Abbildung 5. Konstruktion des Relais
Das Verständnis der physikalischen Struktur des Relays erklärt, wie sie funktioniert und warum bestimmte Materialien und Konfigurationen ausgewählt werden.
Schutzfall - Diese äußere Hülle schützt die inneren Komponenten vor Staub, Feuchtigkeit und mechanischer Beschädigung.Es besteht in der Regel aus Kunststoff- oder Isoliermaterial und beinhaltet häufig Befestigungsoptionen für eine einfache Installation.
Verbindungsanschlüsse - Anschlüsse bieten Zugriffspunkte für die Verdrahtung des Steuersignals und der Ausgangslast.Dies sind in der Regel Schrauben- oder Stiftstecker, um einen zuverlässigen Kontakt mit externen Schaltungen zu gewährleisten.
Internes elektromagnetisches System - Im Inneren des Gehäuses bilden die Spule, der Eisenkern, das Joch und die Anker den Magnetkreis des Relais.Wenn der Strom durch die Spule fließt, wird der Kern magnetisiert, zieht den Anker und verschiebt die Position der Kontakte.
Weicheisen wird üblicherweise für den Kern verwendet, um die magnetische Effizienz zu erhöhen und gleichzeitig die Strombedürfnisse niedrig zu halten.Die magnetischen Komponenten sind angeordnet, um die Verluste zu reduzieren und eine schnelle und genaue Bewegung der Relaiskontakte zu gewährleisten.
Kontaktbaugruppe - Dies ist der schwerwiegendste Teil des Relais.Es enthält die beweglichen und festen Kontakte, die die Schaltung physisch öffnen oder schließen.Ihr Design und ihr Material beeinflussen direkt die Schaltleistung, den Kontaktverschleiß und die elektrische Effizienz.
Relaiskontakte werden durch die Anzahl der separaten Pfade klassifiziert, die sie steuern können (Pole) und wie viele Ausgangsverbindungen jeder Pfad zwischen (Würfen) wechseln kann.Diese Konfigurationen bestimmen, wie das Relais den Stromfluss in einer Schaltung verwaltet und wie flexibel es für verschiedene Steueranforderungen ist.
• Single Pole Single Throw (SPST)

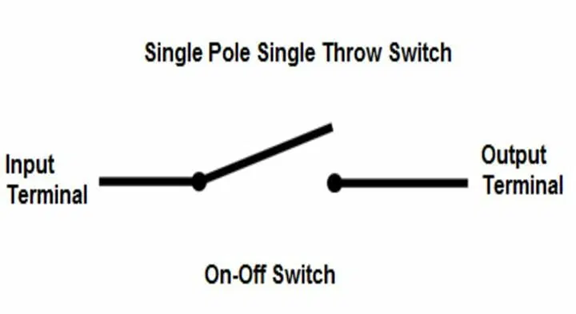

Abbildung 6. Single Pole Single Throw (SPST)
Dies ist der einfachste Relaistyp.Es hat einen Eingang und einen Ausgang, der sich wie ein Standard -Ein/Aus -Schalter verändert.
Wenn das Relais energet ist, schließen die Kontakte und der Strom fließt durch die Schaltung.Beim De-Entergerten öffnen sich die Kontakte und der Fluss stoppt.
SPST -Relais werden üblicherweise in grundlegenden Steuerungsaufstellungen verwendet, wobei nur eine Linie ein Schalten wie das Ein- und Lüfter mit einem einzigen Signal einschaltet.
• Einzelpol -Doppelwurf (SPDT)

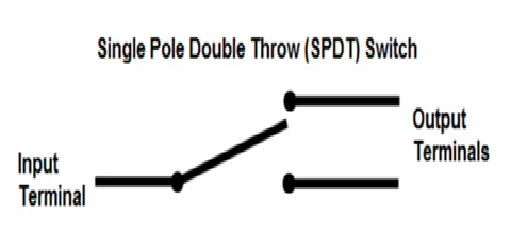

Abbildung 7. Einer Pole Doppelwurf (SPDT)
Ein SPDT -Relais hat einen Eingang, aber zwei mögliche Ausgangspfade.Es wechselt den Strom zwischen zwei verschiedenen Zielen.
Es wird jeweils nur eine Ausgabe angeschlossen.Das Relais wechselt zwischen ihnen basierend auf dem Steuersignal.Dieser Typ ist nützlich, wenn Sie ein Gerät zwischen zwei Betriebszuständen wie aktiv und Standby oder Ladung und Entladung wechseln.Abhängig von der Verkabelung kann ein SPDT -Relais wie SPST auch als Ein/Aus -Schalter dienen.
SPDT -Relais finden sich häufig in Signalrouting, Steuerplatten und Geräten, die einen Zustand erfordern.
• Doppelpol -Einzelwurf (DPST)

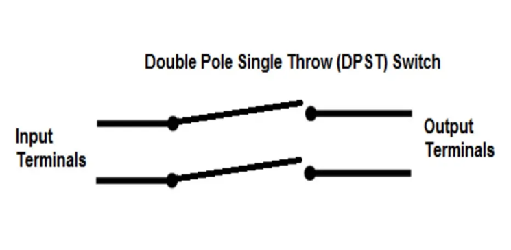

Abbildung 8. Doppelpol -Einzelwurf (DPST)
DPST -Relais umfassen zwei separate Eingänge und zwei Übereinstimmungsausgänge.Beide Kontaktsätze arbeiten zusammen, wenn das Relais ausgelöst wird.
Mit dieser Konfiguration können Sie zwei unabhängige Schaltungen gleichzeitig wechseln.Obwohl beide Schaltungen zusammen aktiviert sind, bleiben sie elektrisch voneinander isoliert.Eine übliche Verwendung ist das Umschalten sowohl der lebenden als auch der neutralen Drähte in Wechselstrom -Netzsystemen, um die volle Trennung der Last zur Sicherheit zu gewährleisten.
DPST -Relais sind in Stromversorgungssystemen praktisch, bei denen gleichzeitig mehrere Linien verwaltet werden müssen.
• Doppelpol -Doppelwurf (DPDT)

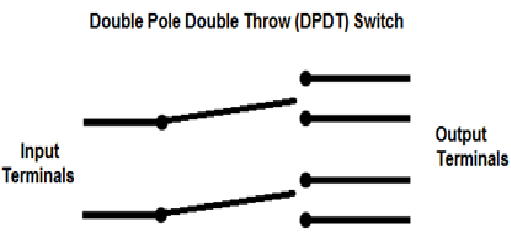

Abbildung 9. Doppelpol -Doppelwurf (DPDT)
DPDT -Relais kombinieren zwei Eingangspfade mit zwei Ausgangsoptionen für jeden Pfad.Jeder Pol hat zwei Würfe, die effektiv wie zwei synchronisierte SPDT -Schalter wirken.
Jeder Eingang kann mit einem von zwei Ausgängen verbunden werden.Dieses Setup ermöglicht das Umschalten zwischen alternativen Ausgangskreisen oder Umkehrverbindungen.
Eine häufige Anwendung ist die Motorrichtregelung.Durch die Umkehrung der Polarität durch die Relaiskabel kann beispielsweise die Rotationsrichtung eines Gleichstrommotors ohne zusätzliche Komponenten geändert werden.
DPDT-Relais werden in Projekten bevorzugt, bei denen komplexe Wechsel, Doppelsignalrouting oder Flexibilität für Motorsteuerung erforderlich sind.
Relais ermöglichen die Kontrolle von Hochleistungsschaltungen unter Verwendung von Eingängen mit geringer Leistung in verschiedenen Feldern:
Beleuchtungssteuerungssysteme - Relais ermöglichen es, Lichter mit Fernauslöschern, Timern oder Automatisierungssystemen ein- oder auszuschalten, die üblicherweise in Wohn-, Gewerbe- und Außenbeleuchtungsanlagen verwendet werden.
Industrielle Prozesskontrolle - In automatisierten Produktionsumgebungen verwalten Relais die Start-/Stoppfunktionen von Maschinen, Sequenzvorgängen oder Verschiebungen zwischen Leistungszuständen, ohne dass eine menschliche Interaktion erforderlich ist.
Verkehrskontrollsysteme - Ampeln stützen sich auf relaisbasierte Timing-Schaltkreise und Sensoreingänge, um die Signale in genauen Intervallen zu ändern, wodurch ein konsequenter Durchfluss von Fahrzeugen und Fußgängern gewährleistet ist.
Motorkontrolle - Relais werden verwendet, um motorische Aktionen wie Starten, Stoppen und Wechseln der Richtung zu steuern.Sie halten die Steuerschaltung von starken elektrischen Lasten getrennt und verhindern, dass die Leistung zum Controller zurückfließt.
Schutzsystemschutz - Relais spielen eine ernsthafte Rolle bei der Erkennung von Fehlern wie Kurzschlüssen oder Überlastungen.Sie lösen Leistungsschalter dazu, betroffene Abschnitte zu isolieren und den Rest des Netzes zu schützen.
Computer- und digitale Schnittstellen -In eingebetteten Systemen und E/A-Brettern verbinden Relais Niederspannungsausgaben von digitalen Prozessoren an Hochspannungsgeräte wie Pumpen, Magnetventile oder Industrieventile.
Automobilsysteme - Relais verwalten den Fahrzeugbetrieb, einschließlich Scheinwerfer, Startermotoren, Zündsystemen, Scheibenwischer und Kraftstoffpumpensteuerung.Sie sorgen für sichere Umschaltungen und schützen gleichzeitig die Steuerelektronik vor hohem Strom.
Haushaltsgeräte - Geräte wie Klimaanlagen, Mikrowellenöfen und Waschmaschinen verwenden Relais, um schwere interne Lasten sicher zu wechseln, z. B. Kompressoren, Heizungen oder Motorantriebe, ohne Benutzer Hochspannungen auszusetzen.
Relais werden in allen Sektoren von der Haushaltsautomatisierung bis hin zur industriellen Sicherheit weit verbreitet, da sie in manuellen und automatisierten Systemen zuverlässige Kontrolle, physische Isolation und sicheres Stromverfahren bieten.
Relais spielen eine zentrale Rolle in elektrischen Systemen, indem sie Steuerung, Schutz, Automatisierung und sicheres Umschalten bereitstellen.Der richtige Relaistyp wird anhand der spezifischen Anwendung ausgewählt, unabhängig davon, ob es sich um grundlegende Steuerung, schnelle Umschalt- oder Sicherheitsvorgänge handelt.
Relais werden im Allgemeinen in drei Hauptstrukturarten mit jeweils unterschiedlichen Arbeitsprinzipien und Anwendungsfällen eingeteilt:
Elektromechanisches Relais (EMR) - Dies ist der traditionelle Relaistyp.Es enthält eine Spule, die ein Magnetfeld erzeugt, wenn es mit Energie versorgt wird.Das Feld zieht einen beweglichen Kontakt, um die Schaltung zu vervollständigen oder zu brechen.
Am besten für einfache, niederfrequente Schaltaufgaben geeignet, bei denen mechanische Zuverlässigkeit und grundlegende Funktionalität ausreichen.Häufig in Kontrollpanels, Haushaltsgeräten und HLK -Systemen eingesetzt.
Statischer Übertragungsschalter (STS) - STSS sind für einen nahtlosen Stromübergang gebaut.Sie verschieben die elektrische Belastung schnell zwischen zwei verschiedenen Leistungsquellen, z. B. von einer Hauptversorgung zu einem Backup -Generator.
Der Umschalten erfolgt schnell, oft in Millisekunden, um schwerwiegende Systeme zu unterbinden.In Rechenzentren, Telekommunikationsinfrastruktur und Notfall -Backup -Systemen häufig verwendet.
Festkörperrelais (SSR) - SSRs verlassen sich auf Halbleiterkomponenten wie Transistoren, Thyristoren und Optokoppler, um Schaltungen ohne bewegliche Teile durchzuführen.
Sie wechseln schneller, erzeugen weniger Rauschen und halten unter häufigen Schaltbedingungen länger.Ideal für Anwendungen mit Hochgeschwindigkeitssteuerung wie Industrieautomatisierung, Heizsystemen und Motorantrieben.
Jeder Typ wird basierend auf den Kriterien ausgewählt, wie die erforderliche Spannungshandhabung, die Betätigungsgeschwindigkeit, die mechanische Konfiguration, die Signalempfindlichkeit oder die Kontrolllogik.
Relais sind nicht nur Schalter, sie sind maßgeschneiderte Werkzeuge, die eine effiziente und sichere Steuerung der elektrischen Leistung über einen breiten Bereich von Anwendungen ermöglichen.
Relais gibt es in vielen Typen, die jeweils für bestimmte Funktionen in elektrischen und elektronischen Systemen ausgelegt sind.Von der grundlegenden Umstellung auf komplexe Fehlererkennung bietet jeder Relaistyp einzigartige Stärken und Kompromisse.Das Verständnis ihrer Vor- und Nachteile hilft bei der Auswahl des richtigen Relais für eine bestimmte Anwendung, unabhängig davon, ob es sich um Automatisierung, Schutz, Messung oder Kontrolle handelt.
|
Relais
Typ |
Profis |
Nachteile |
|
Elektromagnetisch |
Einfache, weit verbreitete Griffe
AC/DC lädt gut
|
Mechanischer Verschleiß, langsamer als
elektronische Typen |
|
Verriegelung |
Behält den Zustand ohne
kontinuierliche Energie effizient |
Komplexere Kabel-/Steuerlogik |
|
Nichtversperrung |
Automatisch zurückgesetzt, nachdem das Signal gut endet
für vorübergehende Operationen |
Erfordert kontinuierliche Kraft, um zu halten
Zustand |
|
Elektronisch (Festkörper) |
Schnell, still, langlebig, ideal für
Hochfrequenzwechsel |
Empfindlich gegenüber Wärme, teurer, kann erfordern
Kühlkörper |
|
Schilf |
Schnelle Antwort, kompakt, arbeitet
in versiegelten Umgebungen |
Begrenzte Strom-/Spannungshandhabung |
|
Thermal |
Reagiert auf Überlastwärme,
schützt Motoren |
Langsame Reaktion, beschränkt auf
Spezifische Überlastbedingungen |
|
Zeitverzögerung |
Fügt zeitbasierte Kontrolle hinzu, nützlich
in der Automatisierung |
Weniger flexibel;Feste Verzögerung kann
nicht alle Anwendungsfälle passen |
|
Sequenz |
Stellt sicher, dass Prozesse in a auftreten
Spezifische Reihenfolge |
Komplexere Setup;nicht ideal für
einfache Aufgaben |
|
Umzugsspule |
Hohe Präzision, gut für
Messfunktionen |
Teuer, nicht geeignet für
Allgemeiner Umschalten |
|
Frequenz |
Erkennt abnormale Frequenz
Änderungen, die im Gitterschutz verwendet werden |
Nur spezialisierte Verwendung;Kalibrierung verwenden |
|
Distanz |
Schützt lange Linien durch Messen
Impedanz oder Entfernung |
Systemkoordination und Einstellung
Anpassungen |
|
Polarität |
Empfindlich gegenüber DC -Polarität in verwendet in
DC -Schutzsysteme |
Arbeitet nur mit DC;Limited AC
Anwendung |
|
Differential |
Sehr genaue Fehlererkennung durch
Vergleich von Strömungen |
Komplex zu richten und zu warten |
|
Bodenfehler |
Erkennt die Leckage schnell, schnell zu erden |
Kann vorbei stolpern
Fehler, wenn nicht richtig kalibriert. |
|
Zurücksetzen |
Stellt automatisch die Stromversorgung wieder her
nach vorübergehenden Fehlern |
Kann wiederholt a anregen a
Persistenter Fehler erfordert eine sorgfältige Einrichtung |
|
Hochspannung |
Für hohe Isolierung entwickelt und
Bogenunterdrückung |
Sperrig und teurer |
|
Kleines Signal |
Ideal für niedrige Spannung,
Anwendungen mit niedrigem Strom |
Große Lasten kann nicht wechseln |
|
Mehrdimensional |
Überwacht mehrere Parameter bei
Einmal (Spannung, Strom, Phase) |
Hohe Kosten erfordert ein qualifiziertes Setup |
|
Autorelais |
Für Automobilsysteme kompakt gemacht
und robust |
Auf 12 V/24 V Anwendungen begrenzt |
|
Überwachungsrelais |
Überwachen Sie kontinuierlich andere Relais
oder Systeme |
Fügt Kosten und Komplexität hinzu |
|
Sicherheitsrelais |
Stellen Sie sicher, dass der fehlsichere Betrieb in
Notfall- oder gefährliche Situationen |
Strenge Standards;teurer |
Diagramm 2. Vor- und Nachteile gemeinsamer Relaistypen

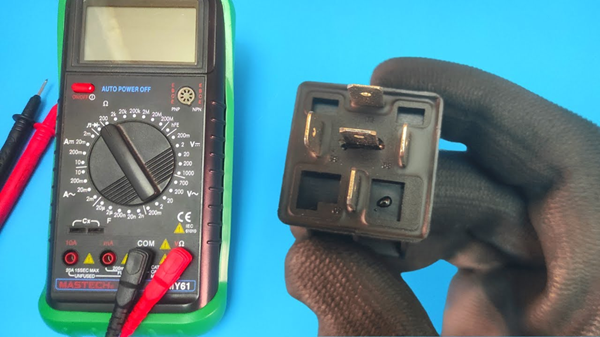

Abbildung 10. Vorbereitung zum Testen des Relais
Tests stellt sicher, dass ein Relais ordnungsgemäß funktioniert, bevor sie installiert oder wiederverwendet wird.Die Sicherheit kommt zuerst die Stromversorgung, bevor sie ein Relais bearbeiten.
• Überprüfen Sie das Relais physisch-prüfen Sie, ob Verbrennungsmarken, Schmelzen, Risse oder geschwärzte Terminals prüfen.Wenn das Relais eine Indikator -LED hat, sollte er ausgeschaltet sein, wenn keine Eingangsspannung vorliegt.
• Trennen Sie die Stromversorgung-Stellen Sie sicher, dass alle Stromquellen ausgeschaltet sind.Entladen Sie in der Nähe Kondensatoren, um einen Schock zu vermeiden oder das Relais während der Tests zu beschädigen.
• Beziehen Sie sich auf das Datenblatt- -Identifizieren Sie die PIN -Nummern, die Spannungsspannung und die Klemmenfunktionen.Datenblätter bieten hilfreiche Informationen für genaue Tests.
• Identifizieren Sie die Spulenklemmen-Ermitteln Sie die Teilenummer und bestätigen Sie das Spulenspannung und das Terminallayout aus dem Datenblatt.
• Überprüfen Sie die Flyback-Diode-Suchen Sie nach einer Diode über der Spule, die zur Unterdrückung von Spannungsspitzen verwendet wird.Verwenden Sie den Diodenmodus in Ihrem Multimeter, um ihn nur in eine Richtung zu überprüfen.
• Messen Sie den Kontaktwiderstand (Relais ungeradig)-com bis normalerweise offen (no): Sollte offenen Schaltkreis oder sehr hohen Widerstand anzeigen.Com bis normalerweise geschlossen (NC): sollte nahe 0 Ohm lesen.
• Wenden Sie Spulenspannung an-Schließen Sie eine DC- oder Wechselstromquelle an, die der Spulenbewertung entspricht.Wenn das Relais aktiviert, wird häufig ein Klick gehört und die Kontaktpositionen ändern sich.
• Messen Sie erneut (Relais angetrieben)-com bis nein: sollte jetzt nahe 0 Ohm lesen.Com zu nc: sollte jetzt offenen kreislauf oder hohen Widerstand zeigen.Dies bestätigt, dass das Relais auf Kontrollsignale reagiert und dass Kontakte korrekt wechseln.
• Überprüfen Sie die Eingangsanschlüsse-Stellen Sie Ihr Multimeter auf den Widerstandsmodus ein.Keine Kontrollspannung angelegt: Eingangsklemmen sollten einen hohen Widerstand aufweisen.Kontrollspannung auftragen: Der Widerstand sollte vollständig auf etwa 0,2 Ohm fallen.
• Verwenden Sie den Dioden-Testmodus-Testen Sie den Spannungsabfall zwischen Eingangsklemmen.Eine typische Messung beträgt etwa 0,7 Volt.Große Abweichungen könnten auf eine fehlgeschlagene interne Komponente hinweisen.
• Vermeiden Sie eine Überhitzung während des Tests-Wenn das Relais auf einem Panel montiert ist, stellen Sie sicher, dass es an einem Kühlkörper oder einer DIN-Schiene befestigt ist, damit die Wärmeissipation abgelöst wird.Überhitzung, insbesondere bei SSRs auf Thyristor, kann zu vorzeitiger Ausfall führen.
Dieser strukturierte Ansatz hilft dabei, die Relaisfunktion genau und sicher zu überprüfen, unabhängig davon, ob ein Fehler diagnostiziert oder eine neue Einheit in einem automatisierten System installiert wird.
Relais sind einfache, aber leistungsstarke Werkzeuge, die dazu beitragen, Elektrizität auf sichere und intelligente Weise zu steuern.Sie verbinden kleine Signale mit großen Lasten, ohne Benutzer oder Geräte in Gefahr zu bringen.Vom Wechseln von Leuchten und Motoren bis hin zum Schutz von Stromversorgungssystemen und dem Ausführen von Haushaltsgeräten sind Relais überall.Wenn Sie wissen, wie sie funktionieren, die verfügbaren Typen und wie man sie testet, wird es einfacher, die richtige für Ihre Anforderungen auszuwählen.Mit dem richtigen Relais kann Ihr System reibungslos, sicher und automatisch ausführen.
Ja.Die meisten Relais können mit einem 5 -V- oder 3,3 -V -Signal ausgelöst werden, das gut zu Mikrocontrollern funktioniert.Normalerweise benötigen Sie ein Relaismodul, das eine Transistor- und Flyback -Diode zum Schutz der Karte enthält.
Normalerweise bedeutet offen, dass die Schaltung ausgeschaltet ist, bis das Relais aktiviert ist.Normalerweise bedeutet die Schaltung eingeschaltet, bis das Relais aktiviert ist.Wenn die Spule mit Energie versorgt wird, ändert sich die Kontaktposition.
Ja, aber es hängt vom Relaistyp ab.Viele Relais sind so ausgelegt, dass sie sowohl Wechselstrom- als auch DC -Lasten wechseln, aber die Kontaktbewertungen sind unterschiedlich.Überprüfen Sie immer das Datenblatt auf Spannung und aktuelle Grenzen.
Das Klicken ist der Klang der internen Kontakte.In elektromechanischen Relais bewegt eine kleine magnetische Spule einen Metallkernen, um den Schaltkreis zu öffnen oder zu schließen, was den Schall verursacht.
Ein Relais steuert, wenn eine Schaltung ein- oder ausgeschaltet ist.Ein Leistungsschalter senkt die Leistung nur während eines Fehlers (wie Überlast oder Kurzschluss).Relais werden zur Kontrolle verwendet, während Unterbrecher zum Schutz verwendet werden.
Nein. Während der äußere Fall isoliert werden kann, können die Klemmen eine Hochspannung tragen.Schalten Sie immer die Leistung aus, bevor Sie ein Relais berühren oder verkabeln.
Häufige Gründe sind Überlastung der Kontakte, Wärmeschäden, mechanischer Verschleiß durch häufiges Schalten oder Spannungsspitzen.Festkörperrelais dauern länger, weil sie keine beweglichen Teile haben.
Ja.Sie können Relais je nach Anwendung nacheinander oder parallel verdrahten.Beispielsweise kann ein Relais mehrere andere steuern, oder mehrere Relais können zum Verwalten verschiedener Ausgänge verwendet werden.
Elektromechanische Relais zeichnen nur beim Schalten Strom.Verriegelte Relais behalten jedoch ihren Zustand, ohne die Stromversorgung kontinuierlich zu nutzen.Solid-State-Relais können eine geringe United-Strom-Ziehung haben.
Sie sollten die Spulenspannung, die Lastspannung/den Strom, den Kontakttyp (NO/NC), die Schaltgeschwindigkeit und die Frage, ob Sie einen AC- oder DC -Unterstützung benötigen, überprüfen.Wählen Sie auch zwischen mechanischer oder festem Zustand, basierend darauf, wie oft er wechselt.
