Anleitung zum Regentropfensensormodul: Schaltplan, Pinbelegung und Funktionen

Die Regenerkennung wird in vielen Automatisierungs-, Überwachungs- und Schutzsystemen eingesetzt.Wenn Sie wissen, wann Regen einsetzt oder aufhört, können Sie Schäden verhindern und die Gesamteffizienz verbessern.In diesem Artikel wird erläutert, was ein Regentropfensensormodul ist, wie es funktioniert, welche Pinbelegung, Schaltungsdesign, Verwendungsmethoden, Spezifikationen und mehr es hat.

Katalog

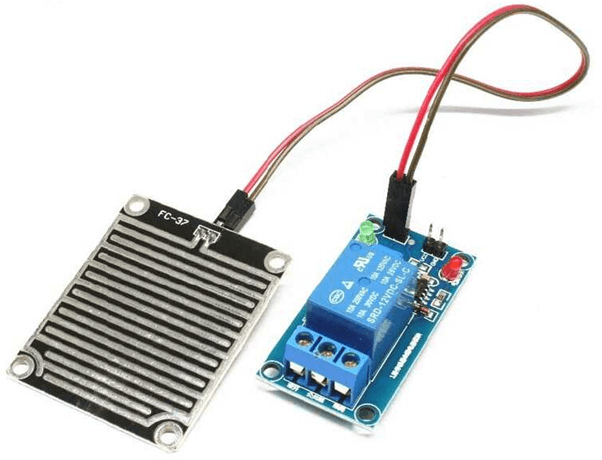

Was ist ein Regentropfensensormodul?

Ein Regentropfensensormodul ist ein elektronisches Sensorgerät, das Regen oder Wassertropfen auf seiner Oberfläche erkennt.Es wird häufig in grundlegenden Wettererkennungssystemen und intelligenten Automatisierungsprojekten eingesetzt.Das Modul umfasst typischerweise eine Regensensorplatte mit freiliegenden Leiterbahnen und eine Steuerplatine, die das Signal verarbeitet.Wenn Regen auf die Prallplatte fällt, verändert das Vorhandensein von Wasser den elektrischen Widerstand zwischen den Leiterbahnen.Durch diese Änderung kann das Modul erkennen, ob Regen vorhanden ist.

Wie funktioniert ein Regentropfensensormodul?

Ein Regentropfensensormodul erkennt Regen, indem es eine wasserempfindliche Sensorplatte mit einer Komparator-Steuerschaltung kombiniert, die meist auf dem LM393 basiert.Das Modul überwacht durch Wassertropfen verursachte Änderungen des elektrischen Widerstands und wandelt diese Änderungen in lesbare elektrische Signale um.

Die Sensorplatte ist mit freiliegenden Leiterbahnen ausgestattet.Bei trockener Oberfläche bleiben diese Leiterbahnen elektrisch getrennt, was zu einem hohen Widerstand führt.Sobald Regenwasser auf die Platte fällt, bildet das Wasser leitende Pfade zwischen den Leiterbahnen, wodurch der Widerstand deutlich verringert wird.Diese Widerstandsänderung wirkt sich direkt auf den Spannungspegel aus, der an das Steuermodul gesendet wird.

Innerhalb der Steuerschaltung stellt ein Potentiometer eine Referenzspannung am invertierenden Anschluss des Komparators ein.Die von der Regensensorplatte kommende Spannung wird an den nicht invertierenden Anschluss angeschlossen.Der Komparator wertet kontinuierlich die Differenz dieser beiden Spannungen aus, um festzustellen, ob sich der Sensor im nassen oder trockenen Zustand befindet.

Unter nassen Bedingungen verringert das Vorhandensein von Wasser den Widerstand der Sensorplatte, was zu einer niedrigeren Spannung am nichtinvertierenden Anschluss führt.Wenn diese Spannung unter den Referenzwert fällt, schaltet der Komparator seinen Ausgang auf ein digitales LOW und zeigt damit an, dass Regen erkannt wurde.

Im trockenen Zustand hingegen bleibt der Widerstand hoch und die Spannung am nichtinvertierenden Anschluss bleibt über dem Referenzwert.In diesem Fall wird der Komparatorausgang digital HIGH und signalisiert damit, dass es nicht geregnet hat.

Die meisten Regentropfensensormodule bieten sowohl digitale als auch analoge Ausgänge.Der digitale Ausgang bietet ein einfaches EIN/AUS-Signal zur Regenerkennung und eignet sich daher für Alarme oder automatisches Schalten.Der Analogausgang liefert eine variable Spannung, die angibt, wie viel Wasser sich auf der Prallplatte befindet.Bei Anschluss an den ADC eines Mikrocontrollers kann dieses Signal zur Schätzung der Regenintensität und nicht nur zur Niederschlagserkennung verwendet werden.

Beschreibung der Pinbelegung des Raindrop-Moduls

Pin Name	Pin Typ	Beschreibung
VCC	Leistungsaufnahme	Vorräte Betriebsspannung an das Modul an.Unterstützt normalerweise 3,3 V bis 5 V Es ist mit den meisten Mikrocontrollern kompatibel.
GND	Boden	Gemeinsamkeiten Anschluss für Strom- und Signalreferenz.Muss mit dem System verbunden sein Boden.
D0	Digitaler Ausgang	Gibt ein HIGH aus oder LOW-Signal basierend auf dem vom Bordgerät eingestellten Regenerkennungsschwellenwert Potentiometer.Wird für einfache Regenerkennungs- oder Schaltanwendungen verwendet.
A0	Analoger Ausgang	Stellt eine Variable bereit Spannungsausgang proportional zur Wassermenge auf der Sensorplatte. Wird mit dem ADC eines Mikrocontrollers zur Messung der Regenintensität verwendet.

Verwendung des Regentropfensensormoduls

Das folgende Diagramm zeigt, wie a Regentropfensensormodul ist mit einem verbunden Arduino Uno um Regen zu erkennen und einen Summer auszulösen.Das System besteht aus drei Hauptteilen: der Regenerkennungsplatte, dem Sensorsteuermodul und der Arduino-Platine.Jeder Teil hat eine bestimmte Rolle und zusammen ermöglichen sie dem Arduino, Wasser zu erkennen und darauf zu reagieren.

Auf der linken Seite des Diagramms befindet sich die Regenerkennungsplatte.Auf dieser Platte sind Leiterbahnen freigelegt, die wie ein Gitter wirken.Wenn die Oberfläche trocken ist, fließt nur sehr wenig Strom zwischen den Leiterbahnen.Wenn Regentropfen oder Wasser auf die Platte fallen, bildet das Wasser leitende Pfade zwischen den Leiterbahnen, wodurch mehr Strom fließen kann.Die Wassermenge auf der Platte hat direkten Einfluss darauf, wie stark das Signal wird, was bedeutet, dass leichter Regen und starker Regen zu unterschiedlichen Messwerten führen können.

Die Regenerkennungsplatte ist mit dem Sensormodul verbunden (Abbildung in der Mitte).Dieses Modul verarbeitet das von der Platte kommende Signal.Es enthält normalerweise einen Komparatorchip und ein kleines Potentiometer (blauer Trimmer), mit dem Sie die Empfindlichkeit einstellen können.Durch Drehen dieses Potentiometers können Sie einstellen, wie viel Wasser benötigt wird, bevor das Modul es als „Regen“ ansieht.Das Modul gibt entweder ein analoges Signal (zeigt an, wie nass die Platte ist) oder ein digitales Signal (Regen erkannt oder nicht).

Vom Sensormodul gehen drei Drähte zum Arduino Uno.Der VCC-Pin liefert Strom vom Arduino (normalerweise 5 V), der GND-Pin vervollständigt den Stromkreis und der Signal-Pin wird mit einem der Eingangspins des Arduino verbunden.Wenn der analoge Ausgang verwendet wird, kann der Arduino über einen analogen Pin unterschiedliche Regenintensitäten ablesen.Wird der digitale Ausgang genutzt, prüft der Arduino lediglich anhand eines HIGH- oder LOW-Signals, ob Regen vorhanden ist.

Auf der rechten Seite des Diagramms ist ein Summer mit dem Arduino verbunden.Wenn der Arduino Regen vom Sensormodul erkennt, sendet er ein Signal an den Summer-Pin.Dadurch schaltet sich der Summer ein und gibt einen akustischen Alarm aus.Wenn der Regen aufhört und die Sensorplatte trocknet, ändert sich das Signal und der Arduino kann den Summer wieder ausschalten.

Schaltplan des Regentropfensensormoduls

Im Diagramm ist die Regensensorplatte mit einem Spannungsteiler aus Widerstand R1 verbunden.Wenn sich Wasser auf der Platte ansammelt, verringert sich der Widerstand der Platte, wodurch sich die Spannung am Sensorknoten ändert.Der Kondensator C2 wird über die Sensorleitung zur Erde gelegt, um Rauschen zu filtern und plötzliche Schwankungen auszugleichen, die durch Spritzer oder instabile Tröpfchen verursacht werden.Dies gewährleistet ein stabileres und zuverlässigeres Signal, bevor es die Komparatorstufe erreicht.

Das Herzstück der Signalverarbeitungssektion ist der LM393-Komparator (U1).Ein Eingang des Komparators empfängt die variable Spannung von der Regensensorplatte, während der andere Eingang mit einer Referenzspannung verbunden ist, die durch den Empfindlichkeitseinstellwiderstand R2 eingestellt wird.Durch Drehen dieses Potentiometers kann der Benutzer steuern, wie viel Wasser zum Auslösen des Ausgangs erforderlich ist, wodurch das Modul mehr oder weniger regenempfindlich wird.Der Kondensator C1 hilft, die Versorgung des Komparators zu stabilisieren und elektrisches Rauschen zu reduzieren.

Das Modul bietet sowohl analoge (A0) als auch digitale (D0) Ausgänge.Der Analogausgang spiegelt direkt den Feuchtigkeitsgehalt auf der Regenplatte wider und erzeugt eine kontinuierliche Spannung, die ansteigt, wenn mehr Wasser erkannt wird.Der digitale Ausgang wird vom LM393-Komparator erzeugt und schaltet HIGH oder LOW, wenn die erfasste Spannung den voreingestellten Schwellenwert überschreitet.Dadurch lässt sich das Modul einfach mit Mikrocontrollern verwenden, sowohl für die einfache Ein-/Aus-Regenerkennung als auch für die erweiterte Überwachung des Feuchtigkeitsniveaus.

Die Anzeige-LEDs D1 und D2 sowie die Widerstände R3, R4 und R5 sorgen für eine visuelle Rückmeldung.Eine LED zeigt normalerweise den Stromstatus an, während die andere die Regenerkennung oder den Zustand des Komparatorausgangs anzeigt.Mithilfe dieser LEDs können Benutzer schnell überprüfen, ob das Modul ordnungsgemäß mit Strom versorgt wird und ob Regen erkannt wird, ohne dass zusätzliche Messwerkzeuge erforderlich sind.

Spezifikationen des Regentropfensensormoduls

Parameter	Spezifikation
Produkttyp	Regentropfen / Regen Erkennungssensormodul
Betrieb Spannung	3,3 V – 5 V Gleichstrom (5 V typisch)
Betrieb Aktuell	≤ 15 mA
Ausgabetyp	Digitaler Ausgang (D0), Analogausgang (A0)
Digitaler Ausgang Ebene	TTL-kompatibel (0 V / VCC)
Analoger Ausgang Reichweite	0 V – VCC (proportional zum Feuchtigkeitsgehalt)
Komparator-IC	LM393 Dual Spannungskomparator
Empfindlichkeit Anpassung	An Bord Potentiometer
Erkennung Prinzip	Umziehen Leitfähigkeit durch Wassertropfen
Regensensor Plattenmaterial	Kupferbeschichtet Leiterplatte mit Leiterbahnen
Anti-Oxidation Behandlung	Ja (erweitert Oberflächenbeständigkeit)
Reaktionszeit	Schnelle Reaktion (Millisekunden)
Signal Konditionierung	Rauschfilterung über integrierte Widerstände und Kondensatoren
Anzeige-LEDs	Power-LED, Ausgangsstatus-LED
Montagemethode	Schraubenlöcher für sichere Installation
PCB-Abmessungen	Ca.3,2 cm × 1,4 cm
Betrieb Temperatur	−10 °C bis +50 °C (typisch)
Luftfeuchtigkeitsbereich	0 % – 95 % relative Luftfeuchtigkeit (nicht kondensierend)
Schnittstelle Kompatibilität	Arduino, ESP8266, ESP32, Raspberry Pi (über ADC)
Brettgewicht	Leicht (a wenige Gramm)

Typische Anwendungen

• Wetterüberwachungssysteme zur Erkennung von Niederschlägen und zur Auslösung von Warnungen oder Datenprotokollierung

• Intelligente Bewässerungssysteme, die die Bewässerung automatisch stoppen, wenn Regen erkannt wird

• Automatische Scheibenwischersteuerung in Fahrzeugen und Prototypenprojekten für die Automobilindustrie

• Regenalarmsysteme für Häuser, Gewächshäuser und Außengeräte

• IoT-Wetterstationen mit Arduino, ESP8266 oder ESP32 für cloudbasierte Überwachung

• Dach- und Fensterregenerkennung zur Auslösung automatischer Schließmechanismen

• Landwirtschaftliche Überwachung zum Schutz der Pflanzen vor übermäßigen Niederschlägen

• Schutz von Outdoor-Geräten durch Erkennung von Regen und Aktivierung von Abdeckungen oder Abschaltsystemen

• Robotikprojekte, die das Verhalten an die Wetterbedingungen anpassen

• Bildungselektronikprojekte zum Erlernen von Sensoren, Komparatoren und Analog-Digital-Signalen

Mechanische Abmessungen

Vorteile und Einschränkungen

Vorteile	Einschränkungen
Einfaches Arbeiten Leitfähigkeitsprinzip, einfach zu verstehen und anzuwenden	Sensorplatte kann Verschleiß im Laufe der Zeit durch ständige Einwirkung von Wasser
Bietet beides analoge (A0) und digitale (D0) Ausgänge für flexible Anwendungen	Nicht geeignet für Präzise Niederschlagsmessung (keine Regenintensitäts- oder Volumendaten)
Einstellbar Empfindlichkeit über integriertes Potentiometer	Sensibilität kann Drift aufgrund von Temperatur- und Feuchtigkeitsänderungen
Kompatibel mit gängige Mikrocontroller wie die Arduino- und ESP-Serie	Erfordert regelmäßig Reinigung, um zuverlässige Messwerte zu gewährleisten
Geringe Leistung Verbrauch, geeignet für batteriebetriebene Projekte	Kupferspuren Bei längerem Einsatz unter rauen Außenbedingungen kann es zu Korrosion kommen
Schnelle Reaktion Zeit bis zur Regenerkennung	Kann falsch sein Auslöser durch Kondenswasser oder Spritzer
Kompakte Größe Mit Befestigungslöchern für eine einfache Installation	Begrenzt Erfassungsbereich je nach Sensorplattengröße
An Bord des LM393 Der Komparator sorgt für einen stabilen digitalen Ausgang	Analoger Ausgang kann ohne ordnungsgemäße Filterung laut sein
Visuelles Feedback über Status-LEDs	Nicht wasserdicht; Die Steuerplatine muss vor Feuchtigkeit geschützt werden
Niedrige Kosten und weit verbreitet	Nicht ideal für Industrie- oder Extremwetteranwendungen

Fazit

Das Regentropfen-Sensormodul bietet eine einsteigerfreundliche Lösung zur Erkennung von Niederschlag und Oberflächenfeuchtigkeit in einer Vielzahl elektronischer Projekte.Durch die Kombination einer leitfähigen Regensensorplatte mit einem LM393-Komparator-basierten Steuerschaltkreis ist das Modul in der Lage, sowohl analoge als auch digitale Ausgänge bereitzustellen, was es flexibel für die einfache Regenerkennung sowie die grundlegende Schätzung der Regenintensität macht.Funktionen wie einstellbare Empfindlichkeit, geringer Stromverbrauch und klare visuelle Anzeigen verbessern die Benutzerfreundlichkeit in tatsächlichen Anwendungen zusätzlich.Es ist nicht für präzise meteorologische Messungen oder raue Außenumgebungen gedacht, eignet sich jedoch gut für Automatisierungsaufgaben, Alarme, Bewässerungssteuerung und Lernzwecke.

Häufig gestellte Fragen [FAQ]

1. Kann ein Regentropfensensormodul dauerhaft im Freien verwendet werden?

Ein Regentropfensensormodul kann im Freien verwendet werden, es sollte jedoch nicht über längere Zeiträume direkt ausgesetzt werden.Die Steuerplatine benötigt ein wasserdichtes Gehäuse und die Prallplatte sollte regelmäßig überprüft werden, um Korrosion vorzubeugen.

2. Wie kalibriere ich einen Regentropfensensor für eine genaue Erkennung?

Die Kalibrierung erfolgt durch Einstellen des integrierten Potentiometers unter Beobachtung des digitalen Ausgangs.Drehen Sie den Trimmer langsam, bis der Ausgang den gewünschten Feuchtigkeitsgehalt erreicht.

3. Warum löst mein Regentropfensensor aus, auch wenn es nicht regnet?

Aufgrund von Feuchtigkeit, Kondensation oder elektrischem Rauschen kann es zu Fehlauslösungen kommen.Das Hinzufügen von Softwarefiltern und die Verringerung der Empfindlichkeit können dazu beitragen, unerwünschte Auslöser zu reduzieren.

4. Wie lange hält eine Regentropfensensorplatte normalerweise?

Die Lebensdauer hängt von Nutzung und Umgebung ab.Bei regelmäßiger Reinigung und begrenzter Exposition im Freien kann die Sensorplatte mehrere Monate bis Jahre halten.

5. Wie kann ich Rauschen im analogen Ausgangssignal reduzieren?

Das Rauschen kann durch das Hinzufügen von Kondensatoren, die Verwendung abgeschirmter Drähte und die Anwendung von Software-Mittelungs- oder Glättungstechniken im Mikrocontroller-Code reduziert werden.

6. Misst der Regentropfensensor die Niederschlagsmenge oder -intensität genau?

Nein, es misst nicht die genaue Niederschlagsmenge.Der Analogausgang liefert nur eine relative Anzeige der Oberflächenfeuchtigkeit, keine präzisen meteorologischen Daten.

7. Welche Wartung erfordert ein Regentropfensensormodul?

Um eine zuverlässige Leistung aufrechtzuerhalten, wird eine regelmäßige Reinigung der Prallplatte und eine Prüfung auf Oxidation oder Schmutzansammlungen empfohlen.
