Grundlagen, Äquivalente und Spezifikationen des PCR406-Sensitive-Gate-Thyristors

Der PCR406-Sensitive-Gate-Thyristor ist ein kompaktes und vielseitiges Halbleiterbauelement.Seine Fähigkeit, mit sehr kleinen Gate-Strömen zu triggern, macht es kompatibel mit Steuerelektronik mit geringem Stromverbrauch wie Mikrocontrollern, Logikschaltungen und sensorgesteuerten Systemen.In diesem Artikel werden die wesentlichen Merkmale, das Verhalten, die Eigenschaften und die Anwendungen des PCR406-Thyristors erläutert.

Katalog

PCR406-Thyristor-Grundlagen

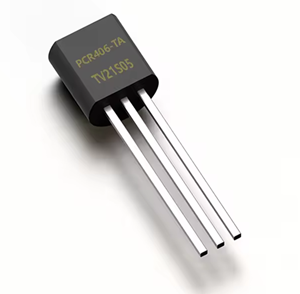

Die PCR406 ist ein Thyristor mit empfindlichem Gate (SCR), der für allgemeine Schalt- und Phasensteuerungsanwendungen entwickelt wurde.Es verfügt über einen niedrigen Gate-Triggerstrom und eignet sich daher ideal für die Verbindung mit Treibern mit geringem Stromverbrauch wie Logikschaltungen und Mikrocontrollern.Das Gerät wird üblicherweise in einem TO-92-Kunststoffgehäuse mit drei Anschlüssen geliefert: Anode, Gate und Kathode.

Dieser Thyristor bietet eine wiederkehrende Spitzenspannung im ausgeschalteten Zustand von bis zu 400 V (Variante bis zu 600 V verfügbar) und unterstützt einen Durchlassstrom von ca. 0,8 A RMS. Dadurch eignet er sich für Steuerungen im Haushalt und in der Industrie, einschließlich Dimmern, Heizungen, kleinen Motorantrieben und Wechselstromschaltungen.Seine glaspassivierte Struktur verbessert die Zuverlässigkeit und den Schutz vor Umwelteinflüssen.Aufgrund der begrenzten Wärmeableitung in seinem kleinen Gehäuse sollte es jedoch nicht ohne entsprechende thermische Überlegungen für Hochleistungslasten verwendet werden.

Pinbelegung des PCR406-Thyristors

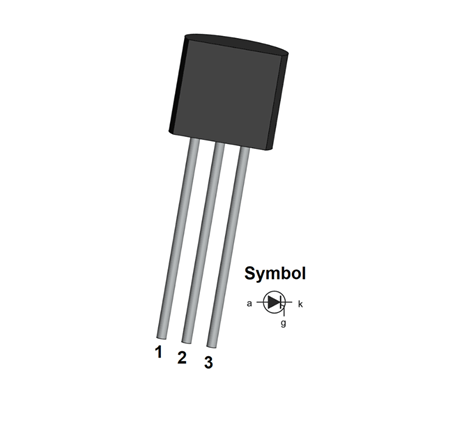

Pin Nein.	Terminal	Beschreibung
1	Anode (A)	Hauptterminal über den der Laststrom in das Gerät gelangt.Strom fließt von der Anode zur Kathode bei Auslösung.
2	Tor (G)	Auslösestift.A Ein kleiner Gate-Strom, der hier angelegt wird, schaltet den Thyristor ein (sperrt ihn). Leitung).
3	Kathode (K)	Hauptterminal über den der Laststrom das Gerät verlässt.Dient als Referenz Terminal.

PCR406-Alternativen und -Äquivalente

Äquivalent Modell	Spannung Bewertung	Aktuell Bewertung	Paket	Notizen
MCR100-6G	400–600 V	~0,8A	TO-92	Direkt häufig Äquivalent verwendet
MCR100-8	800V	~0,8A	TO-92	Höhere Spannung Option
C106D / C106M	400V / 600V	4A	TO-225 / TO-202	Höherer Strom Nennwert, nicht Pin-kompatibel
S2M / S2MA / S2MB	200–1000 V	~2A	DO-214AC (SMD)	SMD-Alternative, unterschiedlicher Fußabdruck
2N5060 / 2N5061 / 2N5062	30–100 V	0,8A	TO-92	Niederspannung kleine SCR-Familie
KSP3 / KSP4 Sensitive Gate SCR	400–600 V	~0,8A	TO-92	Verschiedene Hersteller
EC103D / EC103M	400V / 600V	0,8–1A	TO-92 / TO-126	Ganz in der Nähe elektrisches Streichholz

Technische Daten des PCR406-Thyristors

Parameter	Wert
Wiederholter Höhepunkt Sperrspannung (VDRM)	300 V (PCR406-5) / 400 V (PCR406-6)
On-State-RMS Strom (IT(RMS), Tc = 40 °C)	0,8 A
Durchschnittlicher Ein-Zustand Strom (IT(AV), 180° Leitung, Tc = 40 °C)	0,5 A
Gate-Trigger Strom (IGT)	200 µA (typisch)
Gate-Trigger Spannung (VGT)	0,8 V (typisch)
Haltestrom (IchH)	5mA
Selbsthaltender Strom (IchL)	6mA
Spannung im eingeschalteten Zustand fallen lassen (VT)	1,4 V typ.bei 0,4 A / bis zu 2,2 V bei 0,8 A
Betrieb Sperrschichttemperatur	–40 °C bis +125 °C

Verwendung des PCR406-Sensitive-Gate-Thyristors

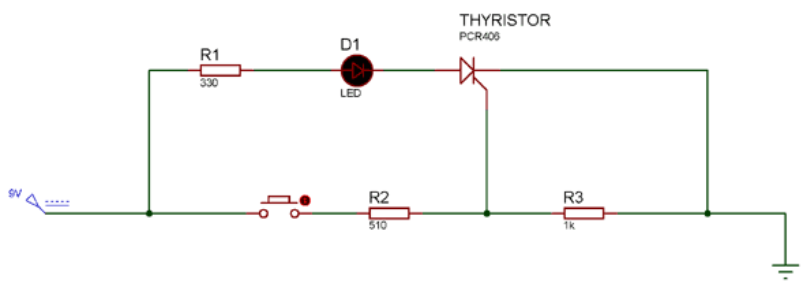

Diese Schaltung zeigt, wie ein PCR406-Sensitive-Gate-Thyristor ausgelöst und zurückgesetzt wird.Beim Anlegen der 5-V-Versorgung bleibt der Thyristor ausgeschaltet, da kein Gate-Strom vorhanden ist.Durch Drücken des Auslöseschalters wird ein kleiner Impuls über R2 an das Gate gesendet, wodurch der Thyristor eingeschaltet wird und Strom durch die LED fließen kann.Die LED leuchtet, um anzuzeigen, dass das Gerät eingerastet ist.

Sobald der Thyristor eingeschaltet ist, bleibt er eingeschaltet, bis sein Strom unter den Haltewert fällt.Der Reset-Schalter stellt einen direkten Pfad zwischen Anode und Kathode her und reduziert den Strom kurzzeitig auf Null.Durch diese Aktion wird der Thyristor ausgeschaltet und die LED erlischt ebenfalls.

R1 begrenzt den LED-Strom, R2 steuert den Gate-Impuls und reduziert Fehlauslösungen und R3 stabilisiert den Gate-Schaltkreis.Zusammen gewährleisten sie den zuverlässigen Betrieb des PCR406 in dieser einfachen Verriegelungsdemonstration.

Typische Eigenschaften von PCR406

Stromreduzierung in Bezug auf die Gehäusetemperatur

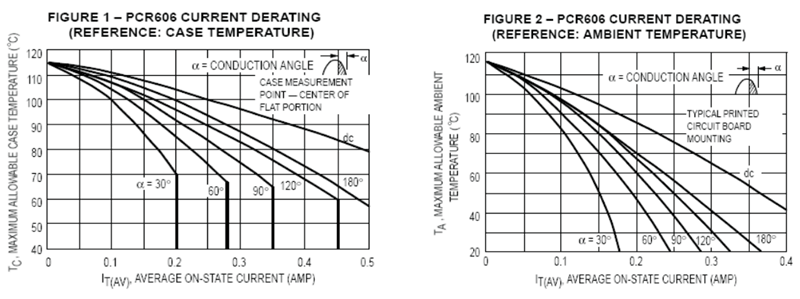

Das erste Diagramm zeigt, wie der maximal zulässige Durchlassstrom mit steigender Gehäusetemperatur des Thyristors abnimmt.Verschiedene Kurven stellen unterschiedliche Leitungswinkel dar, die angeben, wie lange das Gerät während jedes Wechselstromzyklus leitet.Ein kleinerer Leitungswinkel erzeugt weniger Wärme und ermöglicht einen etwas höheren Strom bei einer bestimmten Temperatur.Wenn die Gehäusetemperatur ihren oberen Grenzwert erreicht, muss das Gerät mit einem niedrigeren Durchschnittsstrom betrieben werden, um eine Überhitzung zu verhindern.Dieses Diagramm hilft bei der Bestimmung des sicheren Betriebsstroms, wenn der Thyristor so montiert ist, dass die Gehäusetemperatur gemessen oder gesteuert werden kann.Für den PCR406 sind diese Informationen unerlässlich, um einen zuverlässigen Betrieb unter wechselnden thermischen Bedingungen sicherzustellen.

Stromreduzierung in Bezug auf die Umgebungstemperatur

Das zweite Diagramm zeigt, wie sich der zulässige Durchlassstrom des Thyristors mit der Umgebungslufttemperatur ändert.Ähnlich wie beim Gehäusetemperaturdiagramm stellt jede Kurve einen Leitungswinkel dar, der sich auf die Erwärmung des Geräts auswirkt.Höhere Umgebungstemperaturen verringern die Kühleffizienz, daher muss das Gerät mit niedrigerem Strom betrieben werden, um innerhalb sicherer thermischer Grenzen zu bleiben.Diese Daten sind nützlich beim Entwerfen von Layouts auf Leiterplatten oder wenn die Gehäusetemperaturen ansteigen können, um sicherzustellen, dass der PCR406 unter verschiedenen Umgebungsbedingungen zuverlässig bleibt.

PCR406-Thyristor-Anwendungen

AC-Lampendimmung und Heizungssteuerung

Beim Dimmen von Wechselstromlampen und der Heizungssteuerung regelt der PCR406-Thyristor die an die Last gelieferte Strommenge, indem er steuert, wann er sich während jeder Halbwelle der Wechselstromwellenform einschaltet.Durch die Verzögerung des Zündpunkts gelangt nur ein Teil der Sinuswelle auf die Lampe oder das Heizelement.Dadurch sinkt die durchschnittliche Spannung und damit die Helligkeit bzw. Wärmeabgabe.Da sich der Thyristor bei jedem Nulldurchgang des Wechselstromsignals automatisch abschaltet, kann er in jedem Zyklus neu getriggert werden, wodurch er für eine reibungslose und effiziente Leistungsanpassung geeignet ist.

Kleine Motorsteuerungs- und Geschwindigkeitsregelkreise

Für die Steuerung kleiner Motoren kann ein PCR406-Thyristor die einem Motor zugeführte Leistung anpassen, indem er ändert, wie viel von der AC- oder DC-Wellenform ihn erreicht.Durch Auslösen des Geräts zu einem früheren oder späteren Zeitpunkt im Zyklus erhält der Motor mehr oder weniger Energie, was zu Geschwindigkeitsschwankungen führt.Es kann auch für Sanftanlaufanwendungen verwendet werden, bei denen dem Motor beim Start eine begrenzte Leistung gegeben wird, um den Einschaltstrom und die mechanische Belastung zu reduzieren, und dann nach und nach die volle Leistung erreicht werden kann.

Leistungssteuerschaltungen unter Verwendung von Phasenwinkel- oder Burst-Firing-Techniken

In Leistungssteuerungssystemen arbeiten PCR406-Thyristoren mit Techniken wie Phasenanschnittsteuerung oder Impulszündung.Die Phasenwinkelsteuerung ändert den genauen Zeitpunkt in jeder Wechselstrom-Halbwelle, zu dem das Gerät ausgelöst wird, und ermöglicht so eine genaue Steuerung der Durchschnittsleistung.Bei der Stoßfeuerung hingegen werden ganze Zyklen in Gruppen ein- und ausgeschaltet, was besonders effektiv ist, um Heizlasten mit minimalem elektrischem Rauschen zu verwalten.Beide Methoden nutzen die Fähigkeit des Thyristors, wiederholtes Schalten zu bewältigen und bei Stromnulldurchgängen automatisch abzuschalten.

Statisches Schalten für Lasten mit geringer Leistung

Der PCR406-Thyristor kann als statischer oder Halbleiterschalter für Lasten mit geringer Leistung verwendet werden und stellt eine langlebige Alternative zu mechanischen Schaltern dar.Mit nur einem kleinen Gate-Signal lässt das Gerät einen viel größeren Strom durch seine Hauptanschlüsse fließen.Da es so lange einrastet, bis der Strom unter seinen Haltewert fällt, bietet es zuverlässiges Schalten, ohne dass physische Kontakte verschleißen.Dies macht es ideal für Anwendungen, die einen geräuschlosen Betrieb oder eine lange Haltbarkeit erfordern.

Crowbar- oder Überspannungsschutzschaltungen

In Crowbar-Schutzschaltungen dient der Thyristor als Sicherheitsvorrichtung, die empfindliche Elektronik vor gefährlichen Überspannungsbedingungen schützt.Wenn eine Spannungserkennungsschaltung einen Anstieg über einen voreingestellten Grenzwert erkennt, löst sie den Thyristor aus, der sofort einen niederohmigen Pfad über die Stromversorgung erzeugt.Dadurch wird die Versorgung effektiv kurzgeschlossen, was dazu führt, dass eine Sicherung durchbrennt oder ein Leistungsschalter auslöst, wodurch die Last von schädlicher Spannung isoliert wird.Der SCR bleibt verriegelt, bis die Stromversorgung unterbrochen wird, wodurch ein solider Schutz bei Fehlern gewährleistet wird.

Selbsthaltende EIN/AUS-Steuerkreise

PCR406-Thyristoren verriegeln sich auf natürliche Weise, sobald sie ausgelöst werden, was sie ideal für einfache EIN/AUS-Steuerkreise macht, die wie elektronische Verriegelungsschalter funktionieren.Ein kurzer Impuls am Gate schaltet das Gerät vollständig ein und bleibt eingeschaltet, solange der Laststrom über dem Halteschwellenwert bleibt.Um es auszuschalten, muss der Strom absichtlich unterbrochen werden, beispielsweise durch Öffnen eines Schalters oder durch Absinken des Stroms auf Null.Dieses Verhalten ist in kostengünstigen Steuerschaltungen nützlich, die eine zuverlässige elektronische Verriegelung ohne komplexe Logik benötigen.

Triggerschaltungen für Relais oder größere SCRs

Kleine Thyristoren wie der PCR406 werden oft als Auslösegeräte für Relais oder größere Leistungs-Thyristoren verwendet.In dieser Funktion isoliert der kleine Thyristor ein Steuersignal mit niedrigem Pegel – beispielsweise von einem Sensor, einem Mikrocontroller oder einem Zeitschaltkreis – vom Schaltelement mit höherer Leistung.Bei Auslösung kann es eine Relaisspule mit Strom versorgen oder den Gate-Strom bereitstellen, der zum Einschalten eines viel größeren Thyristors erforderlich ist.Dieser Ansatz erhöht die Systemflexibilität und ermöglicht den sicheren Betrieb empfindlicher Steuerelektronik in Hochleistungsumgebungen.

Vergleich: PCR406 Thyristor vs. PCR606

Spezifikation / Parameter	PCR406	PCR606
Gerätetyp	Sensitive-Gate SCR / Thyristor	Sensitive-Gate SCR / Thyristor
Wiederholter Höhepunkt Sperrspannung (VDRM / VRRM)	300 V (-5-Version) oder 400 V (-6-Version)	600 V
RMS-On-State Aktuell (IT(RMS))	~0,8 A	~0,6 A
Überspannungsgipfel Durchlassstrom (ITSM)	~8 A (ein Zyklus, 50/60 Hz)	~8 A (ein Zyklus, 50/60 Hz)
Spannung im eingeschalteten Zustand (VTM)	~1,7 V max bei 0,6 A	~1,7 V max bei 0,6 A
Gate-Trigger Spannung (VGT)	~0,8 V typisch	~0,8 V typisch
Gate-Trigger Aktuell (IGT)	200–500 µA-Bereich (empfindliches Gate)	5–15 µA-Bereich (logikpegelempfindliches Gate)
Strom halten (IchH)	~5 mA typisch	~5 mA typisch
Selbsthaltender Strom (IchL)	~6–7 mA typisch	~6–7 mA typisch
Betrieb Sperrschichttemperatur (Tj)	−40 °C bis +125 °C	−40 °C bis +125 °C
Lagerung Temperatur (Tstg)	−40 °C bis +150 °C	−40 °C bis +150 °C
Thermisch Widerstand (RθJA)	~200 °C/W (abhängig vom Paket)	~200 °C/W (abhängig vom Paket)
Paket(e)	TO-92 oder SOT-23 (variiert je nach Hersteller)	TO-92 oder SOT-23 (variiert je nach Hersteller)
Anwendungsfall	Niedrig Spannung allgemeine SCR-Schaltung	Höher Spannungs-Logikpegel-SCR-Schalten

Mechanische Zeichnung des PCR406-Thyristors

Vorteile und Einschränkungen

Vorteile	Einschränkungen
Sehr niedriges Tor Triggerstrom (sensitives Gate)	Kann nicht gedreht werden Aus über Gate (Strom muss unter Haltestrom fallen)
Low-Gate-Trigger Spannung	Nicht geeignet für Hochfrequenzschaltung im Vergleich zu MOSFETs/Transistoren
Geringe Rastung und Halteströme (funktioniert gut in Schwachstromkreisen)	Kann Falscher Auslöser aufgrund hoher dv/dt, wenn nicht richtig gefiltert
Mäßig Sperrspannungsnennwert (300–400 V je nach Variante)	Eingeschränkter On-State Strombelastbarkeit (≈0,8 A RMS)
Einfache Bedienung und niedrige Kosten	Unidirektional Gerät (leitet nur Anode → Kathode)
Gut für Klimaanlage Umschalten, da es sich beim Nulldurchgang automatisch ausschaltet	In Gleichstromkreisen Zum Ausschalten sind zusätzliche Kommutierungsschaltkreise erforderlich

Fazit

Der PCR406-Thyristor mit empfindlichem Gate bietet eine ausgewogene Kombination aus Einfachheit, Kompatibilität mit geringem Stromverbrauch und zuverlässiger Schaltleistung, was ihn zu einer praktischen Wahl für eine Vielzahl elektronischer Schaltkreise macht.Seine geringen Gate-Trigger-Anforderungen ermöglichen eine einfache Integration in Steuerungssysteme, während seine natürliche Verriegelungswirkung einen zuverlässigen EIN/AUS-Betrieb sowohl in AC- als auch DC-Umgebungen unterstützt.Durch das Verständnis seiner Spezifikationen, seines Verhaltens unter verschiedenen thermischen Bedingungen und geeigneter Alternativen können Sie den PCR406 effektiv auswählen und in tatsächlichen Designs einsetzen.

Häufig gestellte Fragen [FAQ]

1. Was ist der Unterschied zwischen einem SCR mit empfindlichem Gate und einem Standard-SCR?

Ein Thyristor mit empfindlichem Gate benötigt zum Einschalten einen viel geringeren Gate-Strom, wodurch er im Vergleich zu Standard-Thyristoren einfacher direkt von Mikrocontrollern, Logikschaltungen oder Sensoren angesteuert werden kann.

2. Kann der PCR406-Thyristor in Gleichstromkreisen verwendet werden?

Ja, aber es wird nicht automatisch ausgeschaltet.Sie müssen den Strom manuell unterbrechen oder ihn mithilfe einer Kommutierungsschaltung erzwingen.

3. Ist der PCR406 für Mikrocontroller-basierte Projekte geeignet?

Ja.Sein sehr niedriger Gate-Trigger-Strom ermöglicht die direkte Verbindung mit den GPIO-Pins des Mikrocontrollers über einen kleinen Gate-Widerstand.

4. Warum erfordert der PCR406 eine thermische Leistungsreduzierung?

Das kleine TO-92-Gehäuse hat eine begrenzte Wärmeableitung, daher muss der Strom bei steigender Temperatur reduziert werden, um Überhitzung und Geräteschäden zu verhindern.

5. Kann der PCR406 einen TRIAC in AC-Anwendungen ersetzen?

Nur bei einseitiger AC-Steuerung.Im Gegensatz zu einem TRIAC leitet der PCR406 in eine Richtung, sodass er ohne eine zusätzliche Diode nicht beide Hälften einer Wechselstromwellenform steuern kann.

6. Was verursacht Fehlauslösungen im PCR406?

Schnelle Spannungsänderungen (hoher du/dt), elektrisches Rauschen oder eine schlechte Erdung können das Gate unbeabsichtigt auslösen. Daher sind eine ordnungsgemäße Filterung und Auswahl des Gate-Widerstands erforderlich.
