Funktionen, Schaltplan und Nutzungshandbuch des MS5611-Sensormoduls

Das Atmosphärendruck- und Temperatursensormodul MS5611 ist weithin für seine hohe Auflösung, stabile Leistung und einfache Integration in gängige Mikrocontroller bekannt.In diesem Artikel werden die Funktionen, Alternativen, Pinbelegung, Komponenten, Schaltungsdesign, Verwendungsmethoden, Spezifikationen usw. des MS5611-Sensormoduls erläutert.

Katalog

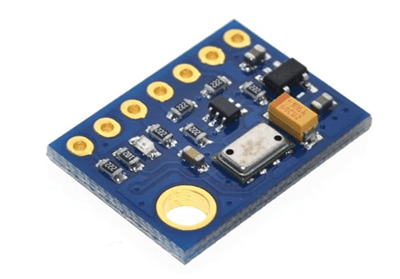

MS5611 Sensormodul Basic

Das Atmosphärendruck- und Temperatursensormodul MS5611 ist ein hochauflösender digitaler Sensor zur genauen Messung von Umgebungsluftdruck und -temperatur.Es ist in einem hermetisch verschlossenen Gehäuse mit einer kleinen Öffnung untergebracht, die es dem externen Luftdruck ermöglicht, das Sensorelement zu erreichen und gleichzeitig die interne Struktur zu schützen.

Dieses Modul integriert einen Präzisionsdrucksensor, eine Stromversorgung und eine digitale Schnittstellenschaltung auf einer kompakten Platine.Es gibt kalibrierte Druck- und Temperaturdaten über I²C- oder SPI-Schnittstellen aus und ermöglicht so eine einfache Verbindung mit Mikrocontrollern wie Arduino und ESP32.Aufgrund seiner hohen Genauigkeit und seines geringen Stromverbrauchs eignet es sich für Höhenmesser, Wetterüberwachungs- und Navigationssysteme.

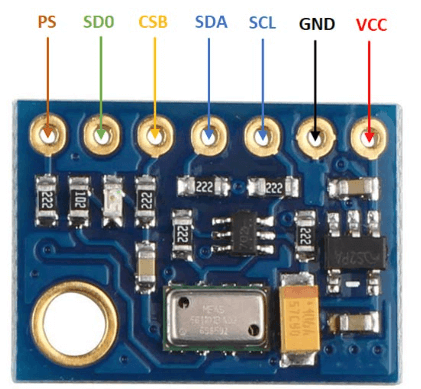

Details zur Pinbelegung des MS5611-Sensormoduls

Pin Name	Beschreibung	Funktion
PS	Protokollauswahl	Wählt aus Kommunikationsprotokoll.Der Logikpegel definiert den I²C- oder SPI-Modus.
SDO	Serieller Datenausgang	Wird als SPI verwendet MISO- oder I²C-Adressauswahl-Pin.
CSB	Chipauswahl	Aktiviert SPI Kommunikation.Für den I²C-Modus hoch ziehen.
SDA	Serielle Daten	I²C-Datenleitung oder SPI MOSI Linie.
SCL	Serielle Uhr	I²C-Takt oder SPI-Takt (SCK)-Eingang.
GND	Boden	Verbinden mit Systemmasse (0V).
VCC	Stromversorgung	Modulversorgung Spannung (typischerweise 3,3 V).

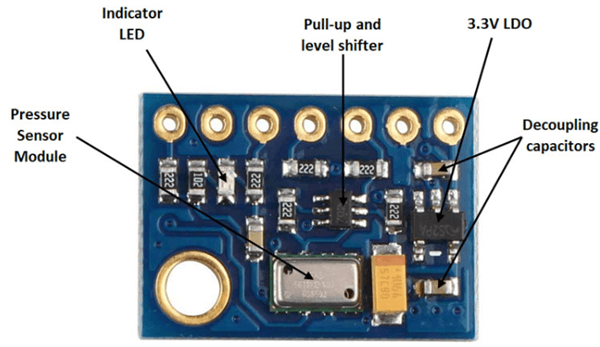

Komponenten des MS5611-Sensormoduls

• Drucksensormodul – Das zentrale Sensorelement, das Umgebungsluftdruck und -temperatur mit hoher Auflösung misst.

• Anzeige-LED – Bietet eine visuelle Anzeige, dass das Modul mit Strom versorgt wird und in Betrieb ist.

• Pull-up- und Level-Shifter-Schaltkreis – Gewährleistet die richtigen Logikpegel für die I²C/SPI-Kommunikation und verbessert die Kompatibilität mit verschiedenen Mikrocontroller-Spannungen.

• 3,3-V-LDO-Regler – Regelt die Eingangsversorgungsspannung auf stabile 3,3 V, die für den MS5611-Sensor erforderlich sind.

• Entkopplungskondensatoren – Reduzieren Sie das Rauschen der Stromversorgung und verbessern Sie die Signalstabilität für genaue Sensormesswerte.

Alternativen und gleichwertiges Modell

• BME280

• BMP180

•BMP280

• BMP388

• DPS310

• LPS22HB

• LPS25HB

• MPL3115A2

• MS5607

• MS5803

Schaltplan des MS5611-Sensormoduls

Das MS5611-Sensormodul ist für den Betrieb mit einem breiten Eingangsspannungsbereich unter Verwendung eines integrierten 3,3-V-Low-Dropout-Reglers (LDO) ausgelegt.Die externe VCC-Versorgung wird durch Entkopplungskondensatoren vor und nach dem LDO gefiltert, um eine saubere und stabile 3,3-V-Schiene zu gewährleisten.Diese geregelte Spannung versorgt den MS5611-Sensor und die unterstützende Logik mit Strom.Eine über einen Strombegrenzungswiderstand an die 3,3-V-Leitung angeschlossene LED bietet eine einfache visuelle Anzeige, dass das Modul ordnungsgemäß mit Strom versorgt wird.

Da es sich beim MS5611 selbst um ein 3,3-V-Gerät handelt, verfügt das Modul über bidirektionale Pegelverschiebungsschaltungen auf den SDA- und SCL-Leitungen.Diese Schaltkreise verwenden N-Kanal-MOSFETs und Pull-up-Widerstände, um Logikpegel zwischen einem 5-V-Mikrocontroller und dem 3,3-V-Sensor sicher zu übersetzen.Dadurch kann das Modul sowohl mit 3,3-V- als auch mit 5-V-Systemen verwendet werden, ohne dass die Gefahr einer Beschädigung des Sensors besteht.

Die Kommunikationskonfiguration erfolgt über Festwiderstandsverbindungen.Ein Pulldown am PS-Pin wählt standardmäßig den I²C-Modus aus, während die CSB- und SDO-Pins für Flexibilität zum Header geführt werden, wenn SPI benötigt wird.Insgesamt gewährleistet die Schaltung eine stabile Stromversorgung, eine sichere Signalschnittstelle und eine zuverlässige digitale Kommunikation mit dem MS5611-Sensor.

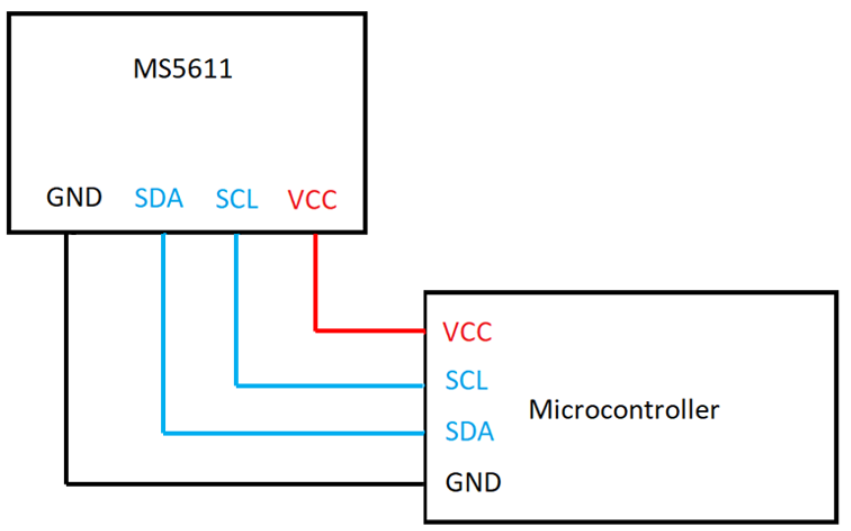

Verwendung des MS5611-Sensormoduls

Um das MS5611-Sensormodul zu verwenden, verbinden Sie zunächst die Strom- und Erdungsstifte.Der VCC-Pin ist mit der Versorgungsspannung des Mikrocontrollers verbunden, während der GND-Pin mit der gemeinsamen Masse verbunden ist.Die meisten MS5611-Module verfügen über einen integrierten Regler und Pegelumschaltung, sodass sie sicher sowohl mit 3,3-V- als auch mit 5-V-Systemen arbeiten können.

Für die Kommunikation arbeitet das Modul standardmäßig standardmäßig im I²C-Modus.Verbinden Sie den SDA-Pin des MS5611 mit dem SDA-Pin des Mikrocontrollers und verbinden Sie den SCL-Pin mit der entsprechenden SCL-Leitung.Nach der Verkabelung kann der Mikrocontroller über Standard-I²C-Befehle mit dem Sensor kommunizieren, um Druck- und Temperaturdaten anzufordern.

Installieren Sie nach der Hardware-Einrichtung eine kompatible Sensorbibliothek auf Ihrer Mikrocontroller-Plattform.Die Software liest rohe Druck- und Temperaturwerte, wendet interne Kalibrierungskoeffizienten an und wandelt sie in genaue Messungen um.Bei richtiger Kalibrierung auf den Druck auf Meereshöhe kann der MS5611 auch zur Berechnung der Höhe für Navigations- oder Umweltüberwachungsanwendungen verwendet werden.

Spezifikationen des MS5611-Sensormoduls

Parameter	Spezifikation
Sensortyp	Barometrisch Druck- und Temperatursensor
Versorgungsspannung	3,3 V (onboard). LDO unterstützt 5-V-Eingang)
Betrieb Aktuell	~1,5 mA (typisch während der Konvertierung)
Druck Messbereich	10 mbar bis 1200 mbar
Druck Auflösung	Bis 0,012 mbar
Höhe Auflösung	Ungefähr 10 cm
Temperatur Messbereich	−10 °C bis +85 °C
Temperatur Auflösung	0,01 °C
ADC-Auflösung	24-Bit-ΔΣ-ADC
Kommunikation Schnittstelle	I²C und SPI
Standard Schnittstellenmodus	I²C
I²C-Adresse	0x76 oder 0x77 (konfigurierbar)
Konvertierungszeit	Programmierbar (je nach OSR)
Betrieb Temperatur (Modul)	−10 °C bis +85 °C
Pakettyp	Hermetisch versiegelte Metallkappe
Modul Abmessungen	~14 mm × 12 mm (variiert je nach Board)

Funktionen des MS5611-Sensormoduls

• Hochauflösende Druckmessung – Das MS5611-Sensormodul liefert mithilfe eines integrierten 24-Bit-ADC eine sehr hohe Druckauflösung.Dadurch kann das Modul extrem kleine Druckänderungen erkennen und eignet sich daher für präzise Höhenberechnungen und feine Umgebungsmessungen.

• Integrierte Temperaturmessung – Neben dem Druck misst das Modul auch die Temperatur und verwendet werkseitig kalibrierte Koeffizienten, um die Druckwerte zu kompensieren.Dies verbessert die allgemeine Genauigkeit und Stabilität bei wechselnden Umgebungsbedingungen.

• Duale Kommunikationsschnittstelle (I²C und SPI) – Der MS5611 unterstützt sowohl I²C- als auch SPI-Kommunikationsprotokolle.Diese Flexibilität ermöglicht eine einfache Integration mit einer Vielzahl von Mikrocontrollern und eingebetteten Systemen ohne komplexe Konfiguration.

• Geringer Stromverbrauch – Das Modul wurde für stromempfindliche Anwendungen entwickelt, arbeitet mit geringer Stromaufnahme und bietet mehrere Umwandlungsmodi.Dadurch ist es ideal für batteriebetriebene Geräte wie Drohnen und tragbare Instrumente.

• Integrierte Spannungsregelung und Pegelverschiebung – Die meisten MS5611-Module verfügen über einen 3,3-V-Regler und eine Pegelverschiebungsschaltung, die einen sicheren Betrieb mit 3,3-V- und 5-V-Mikrocontrollersystemen ermöglichen.

• Kompaktes und robustes Design – Das hermetisch abgedichtete Sensorpaket schützt das Sensorelement und sorgt gleichzeitig für einen präzisen Zugriff auf den Umgebungsdruck, wodurch eine zuverlässige Langzeitleistung in realen Anwendungen gewährleistet wird.

Anwendungen des MS5611-Sensormoduls

• Höhenmesser

• Wetterstationen

• Drohnen und UAVs

• GPS-Navigationssysteme

• Umweltüberwachungssysteme

• Tragbare Barometer

• Höhenerkennung im Innenbereich

• Industrielle Drucküberwachung

• Fitness- und Sportgeräte

• IoT-Sensoranwendungen

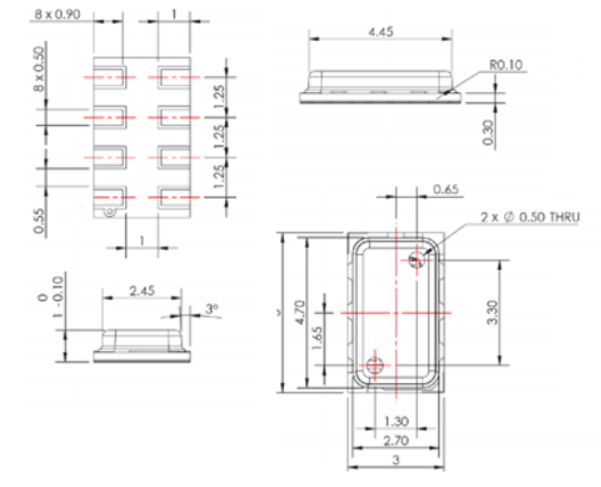

Mechanische Abmessungen des MS5611

Fehlerbehebung beim MS5611-Sensormodul

Wenn das MS5611-Modul vom Mikrocontroller nicht erkannt wird, müssen zunächst die Stromversorgung und die Verkabelung überprüft werden.Stellen Sie sicher, dass VCC und GND richtig angeschlossen sind und die Versorgungsspannung den Anforderungen des Moduls entspricht.Lose Verbindungen, umgekehrte Polarität oder fehlende gemeinsame Masse sind häufige Ursachen für Kommunikationsfehler.Stellen Sie außerdem sicher, dass die I²C- oder SPI-Pins mit den richtigen Mikrocontroller-Pins verbunden sind.

Instabile oder verrauschte Messwerte hängen oft mit der Stromqualität oder Umweltfaktoren zusammen.Schlechte Entkopplung, lange Leitungen oder eine ungefilterte Stromquelle können zu Störungen bei den Messungen führen.Plötzliche Luftströme, Vibrationen oder schnelle Temperaturänderungen rund um die Sensoröffnung können ebenfalls zu Druckschwankungen führen, die als instabile Daten erscheinen.

Wenn die Kommunikation funktioniert, die Werte jedoch falsch erscheinen, überprüfen Sie die Softwarekonfiguration.Stellen Sie sicher, dass die richtige I²C-Adresse ausgewählt ist, der richtige Schnittstellenmodus verwendet wird und die Sensorbibliothek mit dem MS5611 übereinstimmt.Durch eine Neukalibrierung auf einen bekannten Referenzdruck können auch ungenaue Höhen- oder Druckmesswerte behoben werden.

Fazit

Das Atmosphärendruck- und Temperatursensormodul MS5611 bietet eine zuverlässige Lösung für hochpräzise Druck- und Temperaturmessungen in einer Vielzahl von Anwendungen.Seine Kombination aus einem 24-Bit-ADC, Werkskalibrierung, flexibler I²C/SPI-Kommunikation und integrierter Spannungsregelung erleichtert den Einsatz in 3,3-V- und 5-V-Systemen.Wenn Sie die Pinbelegung, die internen Schaltkreise, die Funktionsprinzipien und die Spezifikationen verstehen, können Sie das Modul sicher in Höhenmesser, Drohnen, Wetterstationen und IoT-Geräte integrieren.

Häufig gestellte Fragen [FAQ]

1. Wie genau ist der MS5611 im Vergleich zu anderen Luftdrucksensoren?

Der MS5611 bietet eine sehr hohe Auflösung und geringes Rauschen, wodurch er bei der Höhenmessung genauer ist als viele gängige barometrische Sensoren, insbesondere bei Kurzzeitmessungen.

2. Welche Oversampling-Rate sollte ich mit dem MS5611 verwenden?

Eine höhere Überabtastung verbessert die Auflösung und reduziert das Rauschen, während eine geringere Überabtastung schnellere Messwerte mit leicht verringerter Genauigkeit ermöglicht.

3. Kann der MS5611 im Freien zur Wetterüberwachung verwendet werden?

Ja, aber es sollte vor Feuchtigkeit, direktem Luftstrom und schnellen Temperaturschwankungen geschützt werden, um stabile Messwerte zu gewährleisten.

4. Wie schnell kann der MS5611 Druckmessungen aktualisieren?

Die Aktualisierungsgeschwindigkeit hängt von der gewählten Oversampling-Einstellung ab und sorgt für ein Gleichgewicht zwischen schneller Reaktionszeit und Messgenauigkeit.

5. Leidet der MS5611 unter einer langfristigen Messwertdrift?

Der Sensor ist werkseitig kalibriert und weist eine minimale Drift auf, eine regelmäßige Neukalibrierung verbessert jedoch die Langzeitgenauigkeit.

6. Was verursacht verrauschte oder instabile Druckmesswerte vom MS5611?

Geräusche werden normalerweise durch Schwankungen der Stromversorgung, schlechte Erdung oder plötzliche Luftströmung über der Sensoröffnung verursacht.

7. Können mehrere MS5611-Sensoren auf demselben I²C-Bus verwendet werden?

Ja, durch die Konfiguration unterschiedlicher I²C-Adressen können mehrere Sensoren ohne Konflikte denselben Bus nutzen.
