Integrierter Schaltkreis (IC) vs. Chip: Was ist der wahre Unterschied?

In der modernen Elektronik werden die Begriffe „integrierter Schaltkreis (IC)“ und „Chip“ oft so verwendet, als ob sie dasselbe bedeuten würden.Sie sind jedoch nicht genau gleich und es ist wichtig, ihre Unterschiede zu verstehen, insbesondere für Anfänger und diejenigen, die mit elektronischen Geräten arbeiten.Ein integrierter Schaltkreis bezieht sich auf das tatsächliche elektronische System, das in einem winzigen Stück Silizium eingebaut ist, während sich ein Chip normalerweise auf die physische Form bezieht, die diesen Schaltkreis enthält und schützt.In diesem Artikel wird klar und einfach erklärt, was ein IC ist, was ein Chip ist, wie sie verbunden sind und welche Hauptunterschiede zwischen ihnen bestehen.

Katalog

Definition eines integrierten Schaltkreises (IC)

Ein integrierter Schaltkreis (IC) ist ein kompaktes elektronisches Gerät, das viele elektronische Komponenten in einem einzigen Stück Halbleitermaterial, typischerweise Silizium, vereint.Anstatt separate Teile wie Transistoren, Widerstände und Kondensatoren auf einer Leiterplatte zusammenzubauen, integriert ein IC alle diese Elemente in einer einheitlichen Struktur.Dadurch können komplexe elektronische Funktionen wie die Verarbeitung von Signalen, die Speicherung von Daten oder die Steuerung von Systemen auf engstem Raum ausgeführt werden.

ICs sind darauf ausgelegt, Leistung und Effizienz zu verbessern und gleichzeitig Größe und Stromverbrauch zu reduzieren.Da alle Komponenten zusammengebaut sind, ist die Signalübertragung innerhalb des IC im Vergleich zu herkömmlichen Schaltkreisen schneller und stabiler.Dies macht ICs unverzichtbar in der modernen Elektronik, wo kompaktes Design und Hochgeschwindigkeitsbetrieb für Geräte wie Computer, Mobiltelefone und eingebettete Systeme erforderlich sind.

Struktur eines IC und wie Komponenten kombiniert werden

Die Struktur eines IC wird mithilfe präziser Fertigungstechniken Schicht für Schicht auf einem Halbleiterwafer aufgebaut.Im Kern handelt es sich um mikroskopisch kleine Transistoren, die als Schalter oder Verstärker fungieren.Diese Transistoren werden durch Dotieren bestimmter Bereiche des Siliziums gebildet, um das elektrische Verhalten zu steuern.Darüber hinaus werden auch Widerstände und Kondensatoren direkt im selben Material mit unterschiedlichen Mustern und Materialien hergestellt.

Alle diese Komponenten sind über extrem dünne Metallbahnen miteinander verbunden und bilden so ein vollständiges elektrisches Netzwerk im Inneren des Chips.Die Anordnung dieser Verbindungen ist sorgfältig darauf ausgelegt, eine bestimmte Funktion zu erfüllen, sei es Verstärkung, Logikverarbeitung oder Signalumwandlung.Da alles auf demselben Substrat entsteht, sind die Komponenten dicht gepackt und arbeiten als ein einziges System zusammen.

Sobald die innere Struktur fertiggestellt ist, wird der Siliziumwafer in kleine Abschnitte, sogenannte Dies, unterteilt.Jeder Chip wird dann in ein Schutzgehäuse mit Stiften oder Pads eingeschlossen, die den Anschluss an externe Schaltkreise ermöglichen.Diese Kombination aus mikroskopisch kleinen Komponenten, präzisen Verbindungen und einer schützenden Verpackung ermöglicht es dem IC, als vollständiger und zuverlässiger elektronischer Schaltkreis in sehr kleiner Form zu funktionieren.

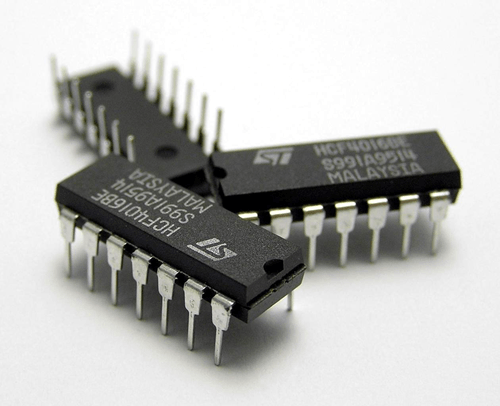

Was ist ein Chip in der Elektronik?

In der Elektronik wird der Begriff „Chip“ häufig verwendet, um das physische Stück Halbleitermaterial zu beschreiben, das einen integrierten Schaltkreis enthält.Vereinfacht ausgedrückt handelt es sich dabei um den kleinen Siliziumchip, auf dem die eigentliche elektronische Schaltung aufgebaut ist.In der Praxis und in der Industrie kann sich „Chip“ jedoch auch auf das vollständig verpackte Gerät beziehen, das auf einer Leiterplatte montiert ist.Aus diesem Grund wird das Wort oft synonym mit integriertem Schaltkreis verwendet, obwohl es verschiedene Ebenen derselben Technologie darstellen kann.

Aus physikalischer Sicht ist ein Chip zunächst ein winziger Abschnitt, der aus einem bearbeiteten Siliziumwafer herausgeschnitten wird.Dieses als Matrize bezeichnete Teil enthält alle mikroskopischen Komponenten und Verbindungen, die für eine bestimmte Funktion erforderlich sind.Da der Stumpf selbst zerbrechlich und sehr klein ist, ist er in einer Schutzverpackung aus Kunststoff oder Keramik eingeschlossen.Dieses Paket enthält externe Stifte, Leitungen oder Kontaktpads, die es ermöglichen, den Chip mit anderen elektronischen Komponenten auf einer Leiterplatte zu verbinden.

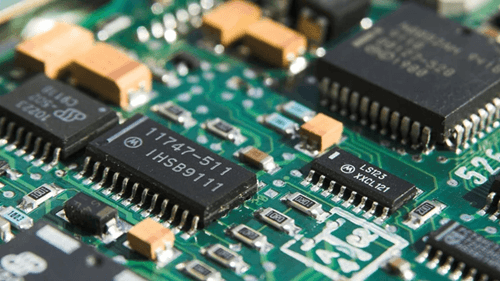

Integrierter Schaltkreis vs. Chip: Hauptunterschiede

Aspekt	Integriert Schaltung (IC)	Chip
Grundlegende Bedeutung	Bezieht sich auf die elektronische Schaltung selbst, einschließlich Transistoren, Widerstände und Verbindungen auf Silizium gebaut.	Bezieht sich auf die physische Form, die den IC enthält und schützt.
Konzentrieren Sie sich	Funktional Design und Betrieb der Schaltung.	Körperlich Struktur, Verpackung und Benutzerfreundlichkeit in Hardware.
Niveau von Abstraktion	Konzeptionelle und funktionsfähig (was die Schaltung tut).	Körperlich und praktisch (wie es gehandhabt und installiert wird).
Struktur	Mikroskopisch Komponenten, die direkt auf einem Halbleitersubstrat gebildet werden.	Inklusive Würfel (IC) plus Schutzgehäuse, Pins oder Pads.
Rolle in Elektronik	Führt durch Verarbeitungs-, Steuerungs-, Verstärkungs- oder Logikfunktionen.	Bietet mechanischer Schutz und elektrische Verbindung zur Leiterplatte.
Herstellung Bühne	Erstellt während Waferherstellung mit Verfahren wie der Fotolithographie.	Abgeschlossen während Verpackung und Montage nach dem Waferschneiden.

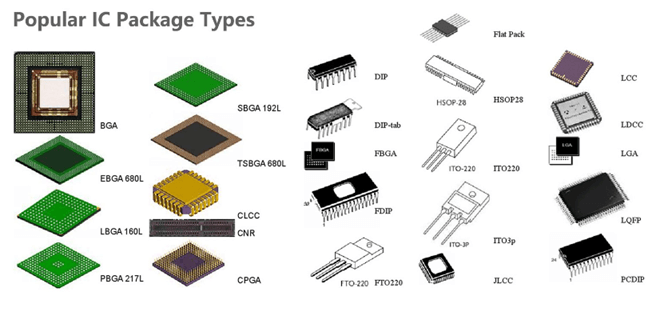

Formfaktor	Existiert als Winzling Chip auf einem Wafer, nicht direkt verwendbar.	Verfügbar in Standardpakete wie DIP, QFN, BGA für den realen Einsatz.
Handhabung	Kann nicht verwendet werden direkt aufgrund der Zerbrechlichkeit und Größe.	Entworfen, um zu sein gehandhabt, gelötet und in Systeme integriert werden.
Thermal & Schutz	Keine externen Schutz in dieser Phase.	Inklusive Materialien zur Wärmeableitung und zum physischen Schutz.
Branchennutzung	Wird im Design verwendet und technische Diskussionen über Schaltkreisfunktionen.	Gebräuchlicher Begriff in Herstellung, Einkauf und Produktkennzeichnung.

Wie integrierte Schaltkreise und Chips zusammenarbeiten

Ein integrierter Schaltkreis (IC) und ein Chip bilden zusammen eine vollständige elektronische Komponente.Der IC ist der eigentliche Schaltkreis auf einem winzigen Siliziumchip, auf dem alle elektronischen Funktionen ausgeführt werden.Der Chip hingegen ist das physische Gehäuse, das diesen IC enthält und schützt, sodass er in realen Anwendungen einsetzbar ist.

Der IC allein kann nicht direkt verwendet werden, da er extrem klein und zerbrechlich ist.Um dieses Problem zu lösen, wird der Siliziumchip in einer Schutzverpackung montiert.Im Inneren des Chips ist der IC über feine Drähte oder fortschrittliche Methoden wie Flip-Chip-Bonding mit externen Pins oder Pads verbunden.Diese Verbindungen ermöglichen die Übertragung von Signalen und Strom zwischen dem internen Schaltkreis und dem externen System.

Der Chip fungiert als Brücke zwischen dem mikroskopischen IC und dem größeren elektronischen System.Es bietet mechanischen Schutz, hilft bei der Wärmeableitung und sorgt für zuverlässige elektrische Verbindungen zur Leiterplatte.Ohne die Chipverpackung wäre der IC zu empfindlich, um ihn zu handhaben oder in Geräte zu integrieren.

Arten von integrierten Schaltkreisen in Chips

Analoge integrierte Schaltkreise

Analoge ICs verarbeiten kontinuierliche Signale wie Spannung, Strom oder Ton.Sie werden in Verstärkern, Spannungsreglern und Signalaufbereitungsschaltungen verwendet.In Geräten helfen sie bei der Verwaltung von Audiosignalen, Sensoreingängen und der Stromstabilität, wodurch sie in Audiosystemen, Netzteilen und Messgeräten unverzichtbar sind.

Digitale integrierte Schaltkreise

Digitale ICs verarbeiten Binärdaten (0 und 1) und werden für logische Operationen, Berechnungen und Steuerung verwendet.Dazu gehören Mikrocontroller, Prozessoren und Logikgatter.In Geräten wie Computern, Smartphones und eingebetteten Systemen fungieren digitale ICs als Hauptsteuereinheit, die Anweisungen verarbeitet und Systemabläufe verwaltet.

Integrierte Mixed-Signal-Schaltkreise

Mixed-Signal-ICs vereinen sowohl analoge als auch digitale Funktionen in einem einzigen Chip.Sie werden dort eingesetzt, wo reale Signale in digitale Daten umgewandelt werden müssen und umgekehrt.Gängige Beispiele sind ADCs (Analog-zu-Digital-Wandler) und DACs (Digital-zu-Analog-Wandler), die in Kommunikationssystemen, Sensoren und Multimedia-Geräten weit verbreitet sind.

Integrierte Schaltkreise für das Energiemanagement (PMICs)

Leistungs-ICs dienen der effizienten Steuerung und Verteilung elektrischer Energie.Sie regulieren die Spannung, verwalten das Laden der Batterie und schützen Stromkreise vor Überlastung.Diese ICs sind häufig in Smartphones, Laptops und tragbaren Geräten zu finden, um einen stabilen und effizienten Stromverbrauch zu gewährleisten.

Integrierte Hochfrequenzschaltkreise (RF).

RF-ICs werden für die drahtlose Kommunikation verwendet.Sie verarbeiten Hochfrequenzsignale, die zum Senden und Empfangen von Daten über die Luft erforderlich sind.Diese sind in Geräten wie Mobiltelefonen, WLAN-Routern, Bluetooth-Geräten und GPS-Systemen unerlässlich.

Speicherintegrierte Schaltkreise

Speicher-ICs werden zum Speichern von Daten und Anweisungen verwendet.Dazu gehören RAM, ROM und Flash-Speicher.In elektronischen Geräten ermöglichen sie es Systemen, Programme, temporäre Daten und Langzeitinformationen zu speichern, was sie für Computer- und Datenverarbeitungsfunktionen von entscheidender Bedeutung macht.

Fazit

Wenn Sie den Unterschied zwischen einem integrierten Schaltkreis (IC) und einem Chip verstehen, können Sie klar erkennen, wie elektronische Geräte entworfen und gebaut werden.Der IC definiert die Funktion, während der Chip die physikalische Form bereitstellt, die den Einsatz in realen Systemen ermöglicht.Dieses Wissen ist wichtig bei der Auswahl von Komponenten, dem Design von Leiterplatten und dem Wärme- und Platzmanagement in Geräten.Es hilft Ihnen auch, moderne Trends wie kompakte Designs, fortschrittliche Verpackungen und Hochleistungssysteme zu verstehen und so den Umgang mit der heutigen Elektronik zu erleichtern.

Häufig gestellte Fragen [FAQ]

1. Ist ein Mikrochip dasselbe wie ein integrierter Schaltkreis?

Ein Mikrochip bezieht sich normalerweise auf ein kleines Stück Silizium, das einen integrierten Schaltkreis enthält.In vielen Fällen bedeuten sie dasselbe, aber technisch gesehen ist der IC die Schaltung, während der Chip die physische Form darstellt.

2. Warum werden ICs in Chipgehäusen untergebracht?

Da ICs sehr klein und zerbrechlich sind, benötigen sie zum Schutz ein Gehäuse.Das Chipgehäuse bietet außerdem Pins oder Pads, um den IC mit einer Leiterplatte zu verbinden.

3. Kann ein Gerät ohne Chippaket funktionieren?

Nein, da der blanke IC-Chip zu empfindlich ist, um ihn zu handhaben oder anzuschließen.Das Paket ist erforderlich, um es in der realen Elektronik nutzbar zu machen.

4. Aus welchen Materialien werden Chips hergestellt?

Chips werden hauptsächlich aus Silizium hergestellt, während die äußere Verpackung aus Kunststoff oder Keramik bestehen kann.Fortschrittliche Chips können auch Materialien wie Siliziumkarbid oder Galliumnitrid verwenden.

5. Warum gibt es Chips in verschiedenen Formen und Größen?

Verschiedene Formen sind für bestimmte Zwecke konzipiert, z. B. um Platz zu sparen, den Wärmefluss zu verbessern oder mehr Verbindungen auf einer Leiterplatte zu unterstützen.

6. Wie werden Chips mit einer Leiterplatte verbunden?

Chips werden über Stifte, Leitungen oder Lötkugeln verbunden, die auf der Leiterplatte befestigt sind.Diese Verbindungen ermöglichen den Strom- und Signalfluss in und aus dem IC.

7. Was befindet sich in einem Chippaket?

Im Inneren eines Chips befindet sich ein kleiner Siliziumchip, der Millionen oder Milliarden Transistoren und Verbindungen enthält, die elektronische Funktionen ausführen.

8. Sind alle Chips programmierbar?

Nein, einige Chips haben eine feste Funktion und können nicht geändert werden.Andere, wie Mikrocontroller, können für die Ausführung unterschiedlicher Aufgaben programmiert werden.

9. Was ist der Unterschied zwischen einem Prozessor und einem IC?

Ein Prozessor ist eine Art integrierter Schaltkreis, der für die Berechnung konzipiert ist.Alle Prozessoren sind ICs, aber nicht alle ICs sind Prozessoren.
