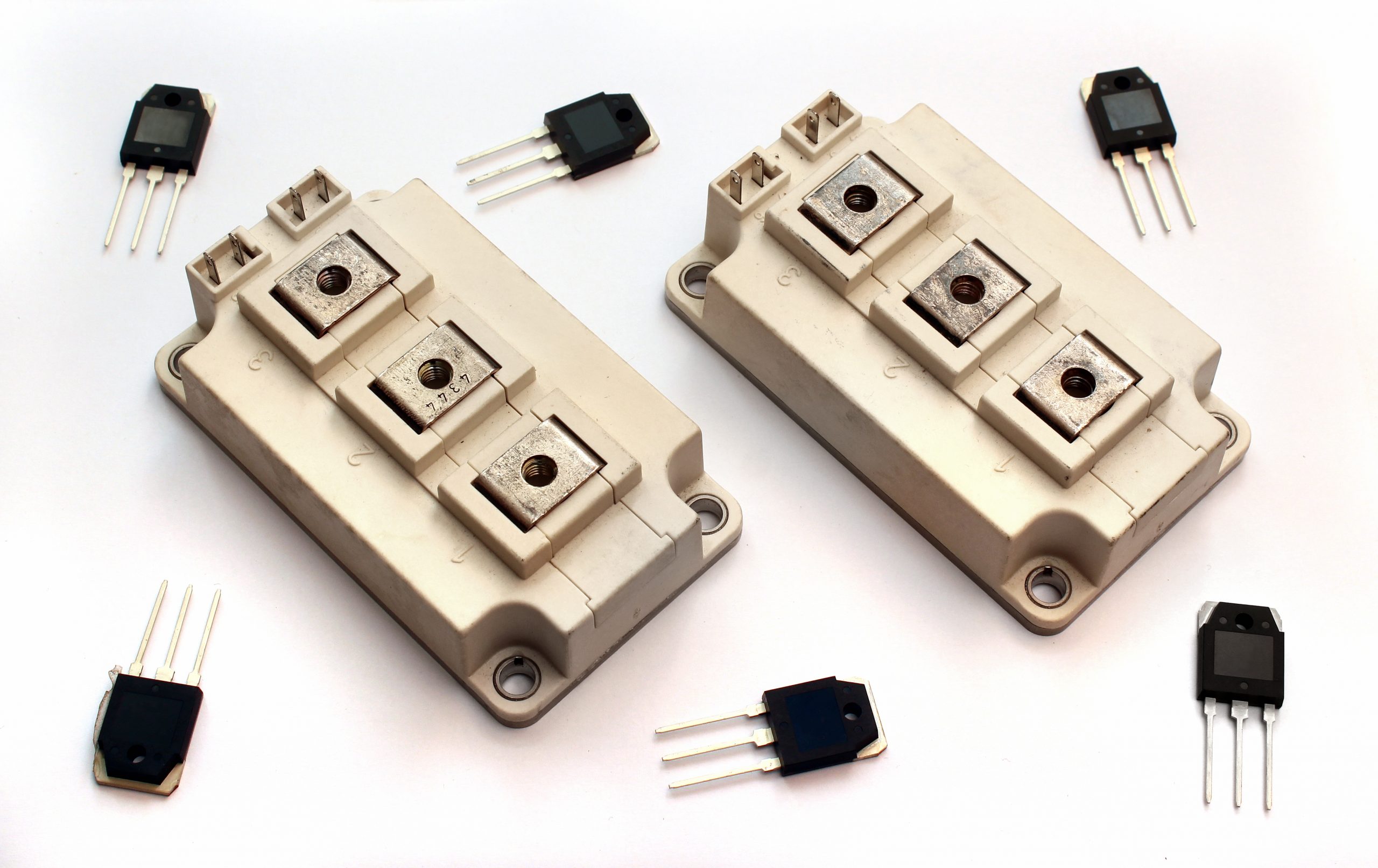

Der isolierte Bipolare Transistor (IGBT) ist ein Halbleitervorrichtung, das die für die metalloxid-Sämiener-Feld-Effekt-Transistoren (MOSFETs) charakteristische hohe Eingangsimpedanz mit dem niedrigen Spannungsabfall mit niedrigem Zustand der Bipolar-Junction-Transistoren (BJTS) zusammenbringt.Wie kommt diese Doppelfunktionalität mit hohen Leistungsanwendungen zugute?Die Verschmelzung dieser Eigenschaften reduziert die Sättigungsspannung und ermöglicht gleichzeitig eine erhebliche Stromdichte und macht IGBT für Geräte, die über 600 V betrieben werden, sehr geeignet.Wir finden IGBT in Wechselstrommotoren, Wechselrichtern, Stromversorgungen, Beleuchtungskreisen und Traktion.Das IGBT-Modul, oft einfach als IGBT bezeichnet, umfasst sowohl die IGBT als auch eine Freilaufdiode (FWD) innerhalb eines einzelnen Pakets, das energieeffiziente, leicht zu mätigende Lösungen bietet.Diese sind besonders wertvoll in Branchen wie Eisenbahntransit, intelligenten Netzwerken, Luft- und Raumfahrt, Elektrofahrzeugen und Geräte für erneuerbare Energien.
Technologische Fortschritte haben IGBTs durch die Entwicklung neuartiger Materialien wie Siliziumcarbid (SIC) und Galliumnitrid (GaN) getrieben.Diese Materialien zeigen eine überlegene thermische Leitfähigkeit und höhere Durchbruchspannungen, wodurch die Effizienz und Haltbarkeit von IGBT -Modulen erhöht wird.Zum Beispiel reduzieren SIC-basierte IGBTs die Schaltverluste ernsthaft und steigern die Gesamtenergieeffizienz und Zuverlässigkeit von Stromversorgungssystemen.Kann die Verlagerung zu SIC und Gan durch praktische Ergebnisse gerechtfertigt sein?Ingenieure berichten über konsistente Verbesserungen des Energieverbrauchs und der Langlebigkeit des Systems bei der Einführung dieser fortschrittlichen Materialien.Dieser Trend unterstützt breitere industrielle Bewegungen in Richtung umweltfreundlicher und nachhaltiger Technologien.
Die Einbeziehung von IGBT -Modulen in erneuerbare Energiesysteme wie Windkraftanlagen und Solarwechselrichter hat die Energieernte und -verteilung verändert.IGBTs ermöglichen eine präzisere und effizientere Kontrolle über Leistungsumwandlungsverfahren und beheben Verluste, die typischerweise bei Hochspannungsoperationen auftreten.Was zeigen Felddaten über ihre Wirksamkeit?Daten von Wind- und Solarparks zeigen die Nachfragerolle von IGBTs bei der Stabilisierung der Produktion und der Erhöhung der Leistungsnetzkompatibilität.Der Einsatz dieser fortschrittlichen Halbleitergeräte entspricht dem globalen Vorstoß nach nachhaltigen Energielösungen.
In der Automobilindustrie, insbesondere in Elektrofahrzeugen (EVs), sind IGBTs der Schlüssel zur Verwaltung von Strome -Elektroniksystemen.Sie konvertieren effizient Batteriestrom, um Elektromotoren zu treiben, wodurch die Reichweite und Leistung von Elektrofahrzeugen erweitert werden.Ist ihre Auswirkungen auf Elektrofahrzeuge so schwerwiegend wie die Ingenieure?Automobilexperten zitieren häufig die Zuverlässigkeits- und Effizienzverbesserungen durch die Verwendung von IGBTs in Stromwechselrücken und Motorantrieben.Diese Verbesserungen führen zu verringerten thermischen Belastungen und einer besseren Gesamtleistung des Fahrzeugs.
Die IGBT besteht aus drei Kernregionen: dem N+ -Eregebiet, dem Gate -Bereich und dem P+ -Drain -Injektor.Diese Bereiche sind mit drei Hauptterminals verbunden: Gate (G), Sammler (C) und Emitter (E).Die Gate -Spannung spielt eine grundlegende Rolle bei der Steuerung der Kanalbildung, die anschließend das Schaltverhalten des Transistors beeinflusst.Dieses komplizierte Design wird häufig in Szenarien eingesetzt, die eine präzise elektrische Stromverwaltung erfordern, z. B. in Netzteilen und Motorantrieben.Sie fragen sich vielleicht, wie sich die Gate -Spannung genau auf das Schaltverhalten auswirkt?Um aufzuklären, moduliert die Gate -Spannung das elektrische Feld innerhalb des Geräts und aktiviert oder deaktiviert den Stromfluss durch den Kanal.
Die Leitfähigkeit der N-Base-Fläche wird durch Lochinjektion aus der P+ -Schicht beeinflusst.Dieser Mechanismus stellt sicher, dass die Spannung der Station auch bei hohen Spannungen niedrig bleibt.Diese Funktion ist besonders in industriellen Umgebungen erforderlich, in denen Maschinen unter schweren Stromlasten arbeiten und Effizienz und minimalen Energieverlust garantieren.Die Einbeziehung einer Pufferschicht, wie die N+ -Schicht in asymmetrische IGBTs (oder Punch-Through-Typen), ist gefragt.Dieser Zusatz reduziert den Vorwärtsspannungsabfall und verkürzt die Ausbausagen, was für Anwendungen, die ein schnelles Umschalten erfordern, grundlegend ist.Umgekehrt bieten symmetrische IGBTs (Nicht-Punch-Through-Typen) robuste Vorwärts- und Reverse-Blockierungsfunktionen, obwohl sie möglicherweise nicht in anderen technischen Bereichen hervorragende Leistungen erbringen.
Könnte die Unterscheidung zwischen symmetrischen und asymmetrischen IGBTs ihre Anwendung in Stromversorgungssystemen beeinflussen?Ja, die Auswahl zwischen diesen Typen hängt von den spezifischen Anforderungen der Anwendung ab: Asymmetrische IGBTs werden für ihre schnelle Schaltung bevorzugt, während symmetrische Typen für ihre robusten Blockierungsfunktionen ausgewählt werden.
IGBTs oder bipolare Transistoren für isolierte Gate zeigen unterschiedliche statische und dynamische Eigenschaften und spielen jeweils eine einzigartige Rolle in ihrer Leistung in einer Reihe von Anwendungen.
Lassen Sie uns mit den statischen Eigenschaften eintauchen, die die Volt-Ampere- und Übertragungsmerkmale umfassen.Die Volt-Ampere-Eigenschaften veranschaulichen die Beziehung zwischen Abflussstrom und Gate-Spannung, die in verschiedene Regionen unterteilt sind: Sättigung, Verstärkung und Breakdown-Zonen.Warum ist das pufferlose Design von IGBTs erforderlich?Diese Entwurfsfunktion stellt sicher, dass IGBTs robuste Vorwärts- und Rückwärtsspannungsfunktionen haben, ein Muss für Hochspannungsanwendungen.Solche Merkmale haben IGBTs in Kraftelektronik, einschließlich Wechselrichtern und Konvertern, hoch geschätzt.
Dynamische Eigenschaften befassen sich mit der Schaltgeschwindigkeit und den damit verbundenen Energieverlusten.Wenn ein IGBT eingeschaltet ist, minimiert sie die Einstaatspannung aufgrund der Leitfähigkeitsmodulation in der N+ -Ration.Dies ist ein Muss zur Reduzierung des Stromverlusts und zur Erhöhung der Effizienz.Beim Ausschalten erzeugen die Restkosten jedoch einen Stromschwanz, wodurch die Ausschaltungszeit verlängert wird.Ist die Schaltgeschwindigkeit ein großes Unterscheidungsmerkmal unter Halbleitergeräten?Absolut.Obwohl IGBTs schneller als bipolare Übergangstransistoren (BJTs) wechseln, bleiben sie in Bezug auf die Geschwindigkeit immer noch hinter Metal-Oxid-Sämiener-Feld-Effekt-Transistoren (MOSFETs) zurück.Diese Einschränkung ist besonders schwerwiegend bei Anwendungen, bei denen ein schnelles Wechsel erforderlich ist, wie z.
Bei Hochspannungsanwendungen von mehr als 10 kV werden häufig Serienverbindungen von IGBTs eingesetzt.Diese Methode sorgt für einen zuverlässigen Betrieb und ein gleichmäßiger Spannungsaustausch, der in modernen Traktionssystemen und HVDC-Übertragungsleitungen (Hochspannungs-Gleichstrom) gefordert wird.Aktuelle Herstellungstrends konzentrieren sich auf die Herstellung von Geräten, die höhere Spannung, Strom und Schaltgeschwindigkeiten unterstützen und gleichzeitig die Sättigungsspannung reduzieren.Diese Fortschritte zielen darauf ab, effizientere und kompaktere elektronische Systeme zu schaffen.Die Bedeutung einer niedrigeren Sättigungsspannung kann nicht überbewertet werden - sie verbessert die Gesamtsystemleistung erheblich, indem sie die thermische Belastung verringert und die Zuverlässigkeit verbessert.
Der bipolare Transistor (IGBT) isoliertes Gate mit ähnlichen Eigenschaften wie einem Power -MOSFET, das durch ein P+ -Substrat und einen N+ -Puffer verbessert wird.Bei der Anwendung einer positiven Gate -Verzerrung bildet sich ein N -Kanal, der den Elektronenfluss wie in einem MOSFET initiiert.Diese Vorwärtsspannung verzerrt die P+-und N+ -Tunkte und ermöglicht die Lochinjektion in die N-Region.Was passiert mit dem Widerstand in diesem Prozess?Die Injektion modifiziert den Widerstand zwischen Kathode und Anode und verringert den Stromverlust.Dies legt einen bipolaren Stromfluss fest, um den MOSFET -Strom zu ergänzen.Bei Anwendungen wie motorischen Laufwerken reduziert dieser effiziente Schalter die Wärmeerzeugung und verbessert die Energieeffizienz.
Im Gegensatz dazu hält die Einführung einer negativen oder unterschwellenspannungsspannung den Betrieb des IGBT durch Verhinderung der Kanalbildung und das Stoppen der Lochinjektion in die N-Region ein.Wie verhält sich der Sammler derzeit unter diesen Umständen?Der Kollektorstrom nimmt aufgrund der verbleibenden Minderheitsbetreiber zunehmend ab, was zu einem charakteristischen Schwanz in der Stromwellenform führt.Dieser Schwanzeffekt erhöht den Stromverbrauch und kann Kreuzungsprobleme verursachen.Oft werden maßgeschneiderte Snubber -Schaltkreise in praktischen Szenarien angewendet, um die sichere und wirksame Deaktivierung des IGBT sicherzustellen.
Im Blockierungszustand führt eine umgekehrte Spannung zu einer Ausdehnung einer Depletionsschicht in der N-Region, was die Spannungsblockierungsfähigkeiten erleichtert.Ist es schwierig, die Blockierung von Effizienz und Druckabfall auszugleichen?Die Optimierung der Blockierungseffizienz, ohne den Druckabfall ernsthaft zu erhöhen, ist in der Tat eine Herausforderung.Eine statische Verriegelung tritt auf, wenn die Thyristoren vollständig aktiviert sind, während dynamische Verriegelung während der Abbausübergänge auftritt.Um zu verhindern, dass parasitäre Transistoren die Leistung aktivieren und abbauen, sind die Anpassungen der Layout- und Dopingspiegel ein Muss.Die Aufrechterhaltung optimaler Stromverstärkungsverhältnisse gewährleistet die Stabilität.In industriellen Anwendungen werden sorgfältige Konstruktionsüberlegungen gefordert, um die Robustheit von IGBTs gegen parasitäre Effekte zu verbessern und damit die Zuverlässigkeit und Langlebigkeit der Gesamtkreislauf zu verbessern.
Der 1979 konzipierte Bipolartransistor (IGBT) isoliertes Gate-Gate stammte auf eine faszinierende Mischung aus MOS-Gate-Leistungsschaltgeräten.Diese Kombination führte zu einer effizienten und zuverlässigen Technologie.Die Evolution begann mit der Einführung des DMOS-Verfahrens (Double-Diffusion Metal-Oxid-Semiconductor).Interessanterweise zeigten frühe IGBTs dickere Nicht-Punch-Through-Designs (NPT).Diese Konfiguration zeigte Vorteile in bestimmten Anwendungen, hatte jedoch Einschränkungen aufgrund höherer Spannungsabfälle auf dem Zustand und reduzierten Schaltgeschwindigkeiten.Warum waren diese ersten Designs dicker und langsamer?Die Antwort liegt in den Einschränkungen der frühen Halbleiterherstellungstechnologien.
Als die Notwendigkeit verbesserter Parameter-Komprometer erkennbar wurde, wechselte die Branche zu Pt-Through-Strukturen (PT).Diese Änderung brachte eine bessere Kontrolle über das Schalten von Verlusten und die Eigenschaften des Staates ein, was zu raffinierteren Leistungsschaltgeräten führte.PT -Strukturen umfassten dünnere Driftregionen und Pufferschichten, die die IGBT -Leistung ernsthaft erhöhen.Diese Verschiebung stellte eine grundlegende Entwicklung in der Leistungselektronik dar, da PT -IGBTs überlegene Schaltkapazitäten und mildernde thermische Einschränkungen boten.Können dünnere Driftregionen allein die IGBT -Leistung verbessern?Pufferschichten spielen eine erforderliche Rolle bei der Gewährleistung der Gesamtsystemeffizienz.
Mitte der neunziger Jahre markierten Grabengorstrukturen einen weiteren schweren Meilenstein.Diese Weiterentwicklung ermöglichte eine erhebliche Verringerung des Widerstands des Staates und der Schaltverluste.Durch die Einbettung der Gate -Struktur tiefer in das Silizium minimierte die Grabentechnologie den Bereich zwischen Quelle und Abfluss und erhöhte so die Stromdichte.Dies führte zu Variationen wie SPT-Technologien (Soft-Punch-Through), auch bekannt als Light-Punch-Through (LPT).Diese Variationen zielen darauf ab, die Effizienz zu steigern und gleichzeitig die Zuverlässigkeit aufrechtzuerhalten.Was genau unterscheidet die Grabentechnologie?Es ist die verbesserte aktuelle Dichte und der optimierte Bereich zwischen Nachfragekomponenten.
Diese Fortschritte ebnete gemeinsam den Weg für hochverträgliche, hochströmende und hochspannende IGBT-Module.Moderne IGBT -Module sind in Anwendungen geworden, in denen ein robustes Stromversorgungsmanagement wie erneuerbare Energiesysteme, Elektrofahrzeuge und industrielle Motorantriebe erforderlich sind.Die Entwicklung der IGBT -Technologie hat diese Fortschritte erleichtert und die Rolle der laufenden Innovationen in der Power -Halbleitergeräte veranschaulicht.In Anwendungen haben Branchenpraktiker bemerkenswerte Verbesserungen der Systemleistung und -effizienz durch fortschrittliche IGBT -Module beobachtet.Die Behandlung höherer Ströme und Spannungen mit erhöhter Zuverlässigkeit unterstreicht die Bedeutung der Einführung moderner Leistungsmanagementlösungen.Was macht hochzuverständliche IGBT-Module zu einer bevorzugten Wahl?Ihre Fähigkeit, den Umgang mit hohem Strom mit einer verbesserten Langlebigkeit auszugleichen.
Ein isoliertes Bipolartransistor (IGBT) mit isoliertem Gate -Gate -Kontrollfunktionen von MOSFETs mit hoher Stromkapazität und niedrigem Spannungsabfall von BJTs.Sie fungieren als spannungsgetriebene Geräte und integrieren einen Feldeffekttransistor für die Kontrolle und einen bipolaren Transistor für eine effiziente Schaltung.Mit diesem hybriden Design können sie erhebliche Stromlasten mit minimalen Verlusten verarbeiten.Durch die effektive Zusammenführung dieser Technologien bieten IGBTs im Vergleich zu anderen Halbleitergeräten eine überlegene Leistung bei den Schaltanwendungen.
IGBTs werden in Szenarien, die robuste Schaltfunktionen erfordern, ausgiebig eingesetzt.Motorfahrten: Bereitstellung präziser Kontrolle und hoher Effizienz.Unterbrechungsfreie Stromversorgungen (UPS): Gewährleisten Sie eine zuverlässige Leistungsumwandlung.Induktionskocher: Liefern Sie schnelle Erwärmung und verbesserte Energieeffizienz.Erneuerbare Energiesysteme (z. B. Solar -Wechselrichter): Unterstützung bei effizientem Strommanagement und Umbau.Ihre Vielseitigkeit macht sie zu einer bevorzugten Wahl für verschiedene Anwendungsfälle und garantiert einen zuverlässigen und effizienten Betrieb.
IGBTs werden in Wechselrichtern aufgrund ihrer außergewöhnlichen Stromabwicklungskapazität und ihrer effizienten Spannungsgate-Kontrolle bevorzugt.Ihre Fähigkeit, mit komplementären Dioden zu kombinieren, maximiert die Wirksamkeit des Inversionsprozesses, der für Solar- und andere leistungsintensive Anwendungen erforderlich ist.Die Integration ermöglicht es IGBTs, bei hohen Frequenzen effizient zu arbeiten, Energieverluste zu reduzieren und die Leistung von Leistungskonvertern zu erhöhen.Diese Effizienz bei hohen Frequenzoperationen macht sie in der modernen elektrischen Infrastruktur von unschätzbarem Wert, bei denen die Optimierung des Energieverbrauchs und die Gewährleistung der Zuverlässigkeit gefragt sind.
Um eine IGBT zu aktivieren, wird eine positive Spannung auf das Gate -Terminal angewendet, wodurch sie eingeschaltet wird.Das Entfernen dieser Gate -Spannung deaktiviert das Gerät, wodurch es ausgeschaltet wird.Dieser Vorgang ähnelt MOSFETs und liefert unkomplizierte, aber wirksame Kontrollmechanismen.Das Beherrschen dieses Prozesses ist erforderlich, um Schaltkreise mit IGBTs zu entwerfen und zu beheben, und garantiert eine optimale Bereitstellung für maximale Leistung.
In der Tat können IGBTs Wechselstrom in kontrolliertes DC konvertieren und ihr hybrides MOSFET-BJT-Design zur effizienten Stromumwandlung nutzen.Diese Funktionalität ist ein Muss in Anwendungen wie Gleichrichter in Netzteilen, bei denen eine genaue Kontrolle und Effizienz von großer Bedeutung ist.Die nahtlose Verschmelzung dieser Technologien gewährleistet glattere Umwandlungsprozesse, wodurch die Zuverlässigkeit und Effizienz von elektronischen Stromversorgungssystemen erhöht wird.Ihre Rolle bei der DC -Umwandlung von AC zu DC veranschaulicht ihre Vielseitigkeit und ihren Nutzen in der modernen Elektronik.
