Wie wähle ich den richtigen Motorkondensator aus?

Wenn Ihr Motor nicht ungleichmäßig startet oder läuft, ist der Kondensator möglicherweise der Grund.Kondensatoren spielen eine große Rolle bei der Unterstützung von Motoren, besonders einphasige Motoren reibungslos zu beginnen.Bei der Auswahl des richtigen Kondensators geht es nicht nur darum, einen auszuwählen, der passt.Sie müssen den richtigen Typ, die Größe und den richtigen Wert anpassen, um Ihren Motor gut zu halten und Schäden zu vermeiden.Mit diesem Leitfaden können Sie verstehen, was ein Motorkondensator tut, welche Motoren sie verwenden, wie man den richtigen auswählt und wie man ihn bei Bedarf sicher ersetzt.

Katalog

Wie ein Kondensator hilft einem Motor?

Ein Kondensator in einem Motor hilft dabei, eine Zeitverzögerung zwischen Strömen in verschiedenen Wicklungen zu erzeugen.Diese Verzögerung verschiebt die Phase des Stroms und bildet ein rotierendes Magnetfeld.Auf diesem Feld bewegt sich die Motorwelle.Nach dem Start glättet der Kondensator weiterhin den Stromfluss, sodass der Motor effizienter und mit weniger Vibrationen laufen kann.

Motorkondensatoranwendungen

Anwendung Bereich	Ausrüstung Kondensatoren verwenden	Typ von Kondensator verwendet	Zweck des Kondensators
Haushaltsgeräte	Kühlschränke, Gefrierschränke, Luft Conditioner, Waschmaschinen	Kondensatoren starten & rennen	Startkondensator gibt anfänglich Drehmoment;Run -Kondensator verbessert die Effizienz und reduziert das Rauschen.
Kleine Industriemaschinen	Förderbänder, Wasserpumpen, Schneid-/Verpackungsmaschinen	Kondensator starten (meistens)	Hilft dabei, Motoren unter Licht zu starten Laden Sie, wo dreiphasige nicht verfügbar ist.
Farmen	Bewässerungspumpen, Getreideförderer	Kondensator starten	Bietet Start -up -Schub im ländlichen Raum Setups mit einer einphasigen Versorgung.
HLK -Systeme	Lufthandler, Kompressoren, Gebläse Motoren	Kondensatoren starten & rennen	Kondensator starten initiiert den Motor drehen;Run -Kondensator hält einen stabilen Luftstrom und Kühlung.
Autogeschäfte	Luftkompressoren, hydraulisch Fahrzeugaufzüge	Kondensator starten	Bietet ein hohes Startdrehmoment benötigt für anspruchsvolle Startbedingungen.
Bauwerkzeuge	Zementmischer, Mahlen, tragbar Sägen	Kondensator starten	Ermöglicht den Motor, unter zu beginnen tragbare oder schwere Standortbedingungen.
Persönliche Workshops	Tischsägen, Drehmaschinen, Bohrmaschinen	Kondensatoren starten & rennen (variiert)	Hilft beim Starten und Aufrechterhaltung des reibungslosen Betriebs von Elektrowerkzeugen.
Medizinische/zahnärztliche Ausrüstung	Zahnstühle, Prüfungstische	Kondensator ausführen (meistens)	Unterstützt stetig, ruhiger Betrieb für Patientensicherheit und -komfort.
Einzelhandel und Gastfreundschaft	Kaffeemaschinen, Kühler, Verkauf Maschinen	Kondensator laufen	Sorgt effizient, Wartung und ruhiges Laufen in kundenorientierten Umgebungen.

Diagramm 1. Motorkondensatoranwendungen und Zweck des Kondensators

Wählen Sie den richtigen Kondensator für Ihren Motor aus

Wenn Sie den richtigen Kondensator auswählen, können Sie Ihr Motor reibungslos beginnen, gut laufen und länger dauern.Sie müssen nur mit zwei Dingen zusammenpassen:

Spannungsbewertung (Wie viel Kraft kann es umgehen)

Kapazität (Mit µF gekennzeichnet, sagt, wie viel Ladung es halten kann)

Wenn einer derjenigen falsch ist, kann der Motor überhitzen, ordnungsgemäß aufhören oder früh abgenutzt.

Übereinstimmung mit der Spannungsbewertung

Die Spannung zeigt die höchste Spannung, die der Kondensator einnehmen kann.Es ist nicht die normale Spannung des Motors, es ist der maximale Anstieg, den er verarbeiten kann.Wählen Sie immer einen Kondensator mit der gleichen oder höheren Spannung als das Original.

Häufige Bewertungen: 370 V oder 440 V

Ein 440 -V -Kondensator dauert normalerweise länger, insbesondere bei Motoren mit hohem Startstrom.Verwenden Sie niemals eine mit einer niedrigeren Spannungsbewertung, die es schnell brechen kann.

Wählen Sie den richtigen Startkondensator (220–240 V)

Startkondensatoren geben dem Motor einen zusätzlichen Druck, um sich zu bewegen.Die Größe, die Sie verwenden sollten, hängt von der Leistung des Motors (in KW) ab:

Motorleistung (KW)	Kondensator starten (µF)
0,093 KW	20–30 µf
0,124 KW	30–40 µf
0,185 KW	40–70 µf
0,249 KW	60–80 µf
0,373 KW	80–110 µf
0,560 KW	108–140 µf

Diagramm 2. Motorleistung (KW) gegen Startkondensator (µF)

Überprüfen Sie immer den µF -Wert Ihres alten Kondensators, bevor Sie eine neue kaufen.Durch die Auswahl des falschen Bereichs kann es den Motor schwierig machen, zu starten oder Schäden zu verursachen.

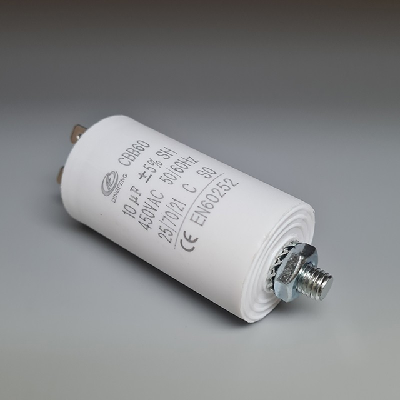

Wählen Sie den richtigen Laufkondensator

Laufen Kondensatoren halten den Motor nach Beginn stabil.Die Größe hängt von PS (HP) ab:

Motorleistung (HP)	Kondensator laufen (µF)
1/8 HP	4–5 µf
1/2 HP	10 µf
1–2 HP	10–15 µf
3 HP	20 µf
5 HP	Hoch bis 40 µf

Diagramm 3. Motorleistung (HP) gegen Laufenkondensator (µF)

Überprüfen Sie das Etikett oder das Handbuch des Motors, wenn Sie sich nicht sicher sind.Eine falsche Größe kann dazu führen, dass der Motor schlecht oder ungleichmäßig läuft.Überprüfen Sie vor dem Kauf eines Kondensators, dass seine Größe und Form in den verfügbaren Platz passen.Wählen Sie unbedingt entweder einen Start- oder Ausführen von Kondensator, da sie unterschiedliche Zwecke dienen.Betrachten Sie auch die Umgebung, in der der Motor verwendet wird, wenn er Wärme oder Vibration ausgesetzt ist, einen Kondensator mit höherer Qualität.Die Auswahl des richtigen hilft dem Motor, reibungsloser und länger zu dauern.

Verdrahtung eines Motorkondensators

Sicherheitsinformationen

Motorkondensatoren können eine starke elektrische Ladung halten, auch nachdem sie von der Stromquelle getrennt werden.Bevor Sie einen Kondensator berühren, müssen Sie es entladen.Drücken Sie dazu die Metallwelle eines isolierten Schraubendrehers gleichzeitig gleichzeitig.Dadurch wird sicherer Strom, der im Inneren gespeichert ist, sicher freigesetzt. Elektrische Arbeiten sollten immer mit Vorsicht behandelt werden.Um sich und Ihre Ausrüstung vollständig zu schützen, wird dringend empfohlen, einen lizenzierten Elektriker zu mieten.Sie werden wissen, wie Sie Unfälle vermeiden, kostspielige Fehler verhindern und sicherstellen, dass alles dem Code entspricht.

Vorbereitung auf den Austausch

Bevor Sie den alten Kondensator entfernen, nehmen Sie sich einen Moment Zeit, um ihn sorgfältig zu inspizieren.Suchen Sie nach einem Etikett oder einer Markierung, die die Microfarad (µF oder MFD) und die Voltage -Bewertung anzeigen. Beachten Sie auch die physische Größe und Form.Der neue Kondensator muss diese Abmessungen genau übereinstimmen, damit er richtig eingerichtet ist. Verwenden Sie bei der Bestellung eines Ersatzes die von Ihnen aufgezeichneten Bewertungen.Beginnen Sie mit der Filterung Ihrer Optionen auf der Grundlage von Spannungs- und Kapazitätswerten.Wählen Sie dann den richtigen Kondensatortyp aus, egal ob es sich um einen Start oder einen Auslaufkondensator handelt.Stellen Sie sicher, dass die Form des neuen Geräts dem Original übereinstimmt, wenn die Anpassung eng ist.

Schritte zum Ersetzen eines Start- oder Ausführungskondensators

Schalten Sie die Kraft aus - Schalten Sie den Strom an der Breaker -Box aus, die dem Motor Strom liefert.Überprüfen Sie, ob der Motor vollständig tot ist, bevor Sie weitermachen.

Den Kondensator entladen - Halten Sie einen isolierten Schraubendreher am Griff.Berühren Sie die Metallklinge gleichzeitig mit beiden Kondensatorterminals.Sie könnten einen Pop hören oder einen kleinen Funken sehen, was bedeutet, dass die gespeicherte Gebühr sicher freigelassen wird

Bestätigen Sie das Match -Vergleichen Sie den neuen Kondensator mit dem alten eine Seite an Seite.Überprüfen Sie die Microfarad -Bewertung, die Spannung, den Typ (Start oder Lauf) und die physische Größe.Alles sollte genau übereinstimmen.

Entfernen und ersetzen Sie den Kondensator - Lösen Sie die Befestigungshalterung oder Schrauben, die den alten Kondensator halten.Nehmen Sie einen Draht vom alten Kondensator und befestigen Sie ihn sofort an demselben Terminal auf dem neuen.Wiederholen Sie dies für jeden Draht nacheinander.Wenn Sie sich langsam so bewegen, wird es die Verdrahtungsfehler vermeiden.Sobald alle Drähte angeschlossen sind, sichern Sie den neuen Kondensator fest an Ort und Stelle.

Strom wiederherstellen und den Motor testen - Schalten Sie den Strom wieder am Brecher ein.Starten Sie den Motor und beobachten Sie genau.Es sollte reibungslos ohne zu zögern oder seltsame Geräusche laufen.Wenn dies nicht der Fall ist, schalten Sie es sofort ab und überprüfen Sie Ihre Verbindungen erneut.

Warum werden Motorkondensatoren schlecht?

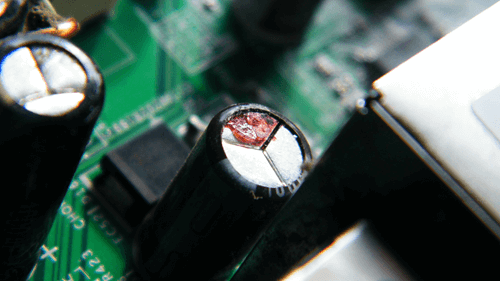

Abbildung 2. Schlechter Kondensator

Wenn ein Motor nicht startet, während des Starts zögert oder mit einem ständigen Summengeräusch läuft, wird das Problem häufig zu einem fehlerhaften Kondensator zurückgeführt.Um das Problem korrekt zu beheben, hilft es zu verstehen, warum Kondensatoren in erster Linie versagen und wie der Fehler häufig mit größeren Systemproblemen verknüpft ist.

Überlast - passiert, wenn der Kondensator mehr Strom bekommt, als er umgehen kann.Dies kann Kurzstrecken, offene Schaltungen oder allmähliche Schäden verursachen.

Überhitzung in Startkondensatoren - Wenn ein Startkondensator zu lange bleibt, wird er zu heiß und bricht.Dies bedeutet oft, dass es ein größeres Problem gibt, wie ein fehlerhafter Schalter, eine niedrige Spannung oder einen Motor unter zu viel Last.

Kurzes Radfahren - Der Motor schaltet sich zu schnell ein und aus und gibt dem Kondensator nicht genug Zeit zum Abkühlen.Dadurch wird es schneller abgenutzt.

Vibrationsschäden - Schütteln von Maschinen können Drähte lösen und schlechte Verbindungen verursachen, was zu Wärme und Spannung im Kondensator führt.

Extreme Temperaturen - Zu viel Wärme oder Erkältung kann das Innere des Kondensators beschädigen und sein Leben verkürzen.

Alter - Kondensatoren tragen sich im Laufe der Zeit ab.Unter guten Bedingungen können sie 10 Jahre dauern, aber in schwierigen Umgebungen dauern sie möglicherweise nur 2 bis 3 Jahre.

Wie überprüfe ich, ob ein Motorkondensator schlecht ist?

Suchen Sie nach Schäden

Überprüfen Sie, ob der Kondensator geschwollen, geknackt, austritt oder verrostet ist.Wenn das Oberteil aufgeblasen ist, ist es wahrscheinlich schlecht.

Schalten Sie die Stromversorgung aus und lassen Sie sie ab

Den Motor vollständig ausschalten.Verwenden Sie einen isolierten Schraubendreher, um beide Klemmen zu berühren, und lassen Sie jeden gespeicherten Strom frei los.

Sich bereit machen, um zu testen

Entfernen Sie den Kondensator vom Motor.Verwenden Sie einen digitalen Multimeter auf µF (Kapazitätsmodus).

Testen Sie den Kondensator

Berühren Sie die Messsonden an den Terminals.Es spielt keine Rolle, welche Sonde dorthin geht, wenn es sich nicht um einen polarisierten Kondensator handelt.

Überprüfen Sie die Lektüre

Vergleichen Sie das Messgerät mit dem, was auf dem Etikett geschrieben wurde.Wenn der Wert zu niedrig, Null ist oder nicht zeigt, ist der Kondensator schlecht.

Finden Sie die Ursache

Ersetzen Sie es nicht nur heraus, warum es fehlgeschlagen ist.Überprüfen Sie, ob Sie Probleme mit niedriger Spannung oder Motorüberlastung untersuchen, bevor Sie eine neue einfügen.

Abschluss

Die Auswahl und Verwendung des richtigen Motorkondensators muss nicht verwirrend sein.Stellen Sie einfach sicher, dass Sie der richtigen Spannung und Kapazität übereinstimmen, ob es sich um einen Start- oder Lauftyp handelt, und befolgen Sie immer sicheren Schritten während des Austauschs.Wenn Sie verstehen, wie Kondensatoren arbeiten, wo sie verwendet werden und warum sie versagen, können Sie kostspielige motorische Probleme vermeiden und Ihre Maschinen für lange Zeit reibungslos laufen lassen.

Häufig gestellte Fragen [FAQ]

1. Kann ich einen Kondensator mit einer höheren µF als erforderlich verwenden?

Nicht empfohlen.Ein Kondensator mit einer zu hohen A -µF -Bewertung kann dazu führen, dass der Motor überschwächt, mehr Strom zeichnet oder zu aggressiv beginnt.Bleiben Sie immer in der Nähe der ursprünglichen Bewertung.

2. Was passiert, wenn ich den falschen Kondensatortyp installiere?

Wenn Sie einen Startkondensator anstelle eines Laufkondensators (oder umgekehrt) installieren, startet der Motor möglicherweise nicht ordnungsgemäß oder kann grob ausgeführt werden.Der falsche Typ kann den Motor im Laufe der Zeit auch beschädigen.

3. Erfordern alle einphasigen Motoren sowohl Start-als-Ausgangskondensatoren?

Nein. Einige Motoren verwenden nur einen Startkondensator, während andere beide verwenden.Es hängt vom motorischen Design ab.Überprüfen Sie das Etikett oder das Schaltplan, um sicher zu sein.

4. Ist es in Ordnung, einen alten Kondensator aus einem anderen Motor wiederzuverwenden?

Es ist keine gute Idee.Der alte Kondensator kann abgenutzt oder nicht übereinstimmend sein.Überprüfen Sie immer die Spannung und die µF -Bewertung und testen Sie sie vor der Wiederverwendung.

5. Woher weiß ich, ob mein Motor einen Dual -Kondensator verwendet?

Motoren mit Lüfter- und Kompressorfunktionen (wie in HLK -Einheiten) verwenden häufig Dualkondensatoren.Diese haben drei Terminals mit der Bezeichnung C (gemeinsam), Fan und Herm.Überprüfen Sie das Etikett, um dies zu bestätigen.

6. Kann die Temperatureinflüsse die Kondensatorleistung beeinflussen?

Ja.Hohe Hitze kann den Kondensator austrocknen oder beschädigen, und extreme Kälte kann seine Reaktion verlangsamen.Wählen Sie immer eine für die Umgebung aus, in der sie verwendet wird.

7. Kann ich einen Kondensator testen, ohne ihn aus dem Motor zu entfernen?

Nicht genau.Um eine korrekte Lektüre zu erhalten, trennen Sie eine oder beide Drähte, bevor Sie mit einem Multimeter testen.

8. Wie oft soll ich einen Motorkondensator ersetzen?

Es gibt keine festgelegte Zeit, aber in schwierigen Umgebungen (Wärme, Vibration, häufige Starts) können Kondensatoren nur 2 bis 3 Jahre dauern.Unter besseren Bedingungen können sie 7–10 Jahre dauern.Ersetzen Sie bei Anzeichen eines Fehlers.
