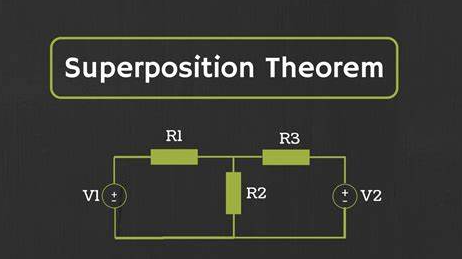

Wie funktioniert der Überlagerungssatz in Schaltungen?

Der Überlagerungssatz ist eine wichtige Idee in der Elektrotechnik, insbesondere bei der Betrachtung von Schaltkreisen mit mehr als einer Stromquelle.Diese Regel erleichtert eine komplizierte Analyse und hilft uns zu verstehen, wie sich jeder Teil der Schaltung auf das gesamte System auswirkt.Der Hauptpunkt dieses Satzes besteht darin, jede Stromquelle selbst zu betrachten, um zu sehen, welche Auswirkungen sie hat.Dann fügen Sie diese Effekte zusammen hinzu, um herauszufinden, was sie mit der gesamten Schaltung tun.In diesem Artikel wird der Überlagerungssatz erläutert, zeigen, wie er verwendet wird, und geben Beispiele, die Ihnen dabei helfen, seine Bedeutung für die Analyse von Schaltkreisen besser zu verstehen.

Katalog

Überlagerungstheoremübersicht

Der Überlagerungssatz ist eine Schlüsselmethode zur Analyse linearer elektrischer Schaltkreise mit mehr als einer unabhängigen Stromquelle.Anstatt sich gleichzeitig mit allen Quellen zu befassen, vereinfacht der Satz den Prozess, indem sie sich jeweils auf eine Quelle konzentriert.

Um es anzuwenden, wählen Sie zunächst eine der unabhängigen Quellen aus und schalten Sie alle anderen aus."Ausschalten" bedeutet, Spannungsquellen durch Kurzstrecken und Stromquellen durch offene Schaltungen zu ersetzen.Wenn nur eine Quelle aktiv ist, berechnen Sie die resultierenden Spannungen und Ströme im gesamten Stromkreis.Dieser Vorgang wird für jede Quelle einzeln wiederholt.

Sobald Sie die individuellen Auswirkungen aller Quellen gefunden haben, kombinieren Sie sie, indem Sie die Ergebnisse zusammen hinzufügen.Die Gesamtspannung oder der Strom an einem beliebigen Punkt in der Schaltung ist einfach die Summe der Werte, die durch jede Quelle verursacht werden, die alleine handelt.Dieser Schritt-für-Schritt-Ansatz erleichtert das Verständnis, wie jede Stromquelle die Schaltung beeinflusst.Es unterteilt ein komplexes Problem in kleinere, überschaubare Teile und sorgt für genaue Ergebnisse bei der Analyse von Schaltkreisen mit mehreren Eingängen.

Überlagerungstheorem in der Schaltungsanalyse

Abbildung 2. Schaltplan für die Erklärung des Überlagerungssatzes

Um besser zu verstehen, wie der Überlagerungssatz funktioniert, schauen wir uns ein bestimmtes Schaltungsbeispiel an.Die Schaltung in Abbildung 2 enthält zwei Spannungsquellen - eine bei 28 Volt (B₁) und ein weiteres bei 7 Volt (B₂) - zusammen mit drei Widerständen: R₁ ist 4 Ohm, R₂ 2 Ohm und R₃ ist 1 Ohm.Dieses Setup kann auch verwendet werden, um andere Analysemethoden wie Mesh Current, Zweigstrom, Thevenin, Norton und Millman's Theorems zu demonstrieren.

Schritt 1 - Isolieren Sie jeweils eine Stromquelle

Der erste Schritt besteht darin, alle Quellen mit Ausnahme eines zu deaktivieren.Dies erleichtert das Verständnis, wie sich jede Quelle auf die Schaltung auswirkt.

Bei Spannungsquellen deaktivieren Sie sie, indem Sie sie durch Kurzstrecken ersetzen, was bedeutet, dass Sie ihre Klemmen direkt mit einem Kabel verbinden.Dies entfernt ihre Wirkung aus der Schaltung.Wenn es aktuelle Quellen gäbe, würden sie durch offene Schaltungen ersetzt und entfernen sie effektiv, obwohl wir in diesem Fall nur Spannungsquellen haben.

Abbildung 3. Batterie B2 ersetzt durch einen Kurzschluss

Wenn Sie beispielsweise B₂ kurz sind, bleibt nur B₁ aktiv, wie in Abbildung 2 gezeigt. Wenn Sie stattdessen kurz B₁ kurz sind, wird B₂ die einzige aktive Quelle (siehe Abbildung 3).Mit diesem Setup können die Auswirkungen jeder Quelle separat analysiert werden.

Abbildung 4. Batterie B1 wurde durch einen Kurzschluss ersetzt

Schritt 2 - Analysieren Sie die Schaltung mit nur der 28 -V -Quelle aktiv

Mit B₁ Active und B₂ Shorted beobachten wir nun, wie der Strom durch jeden Widerstand fließt:

	R₁	R₂	R₃	R₂ // r₃	R₁ + r₂ // R₃ (Gesamt)	Einheiten
E	24	4	4	4	28	Volt
ICH	6	2	4	6	6	Verstärker
R	4	2	1	0,667	4.667	Ohm

Diese Messungen sind in Abbildung 3 dargestellt. Stellen Sie sicher, dass Sie die Richtung des Stroms und die Spannungspolarität beachten, da diese Details bei der späteren Kombination später wichtig sind.

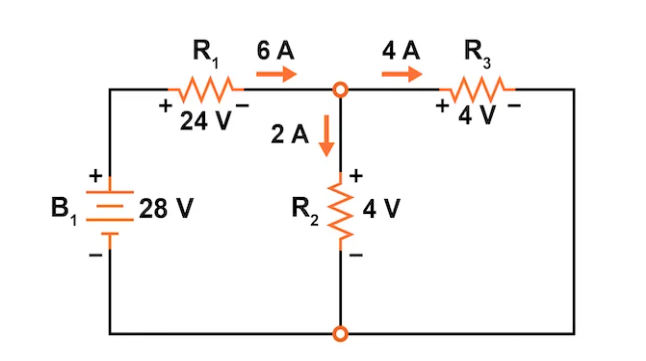

Abbildung 5. Spannungen und Ströme werden zu der mit Batterie B1 betriebenen Schaltung hinzugefügt

Schritt 3 - Analysieren Sie den Schaltkreis nur mit aktiven 7V -Quelle

Als nächstes wechseln wir auf die Aktivierung von nur B₂, indem wir B₁ verkürzen.Jetzt kann die Richtung des Stroms abhängig davon umkehren, wie B₂ die Schaltung beeinflusst.

	R₁	R₂	R₃	R₁ // r₂	R₃ + r₁ // R₂ (Gesamt)	Einheiten
E	4	4	3	4	7	Volt
ICH	1	2	3	3	3	Verstärker
R	4	2	1	1.333	2.333	Ohm

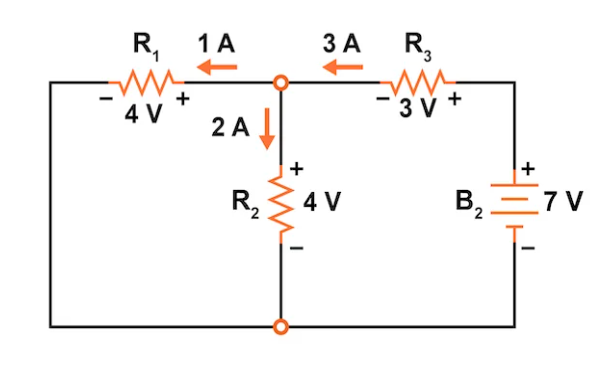

Diese in Abbildung 6 dargestellten und in Tabelle 2 zusammengefassten Ergebnisse zeigen, wie B₂ das System auf einzigartige Auswirkungen auf das System beeinflusst.

Schritt 4 - Kombinieren Sie die Ergebnisse aus beiden Quellen

Nachdem wir die Spannungen und Ströme jeder Quelle getrennt berechnet haben, fügen wir sie zusammen hinzu.Beachten Sie sowohl die Größe als auch die Richtung, wenn Sie die Werte kombinieren.

Abbildung 7. Überlagerung der Widerstandsspannungabfälle

Spannung über jeden Widerstand (siehe Abbildung 7):

Abbildung 8. Anwendung der überlagerten Spannungswerte

Strom durch jeden Widerstand (siehe Abbildung 8):

Abbildung 9. Überlagerung der Widerstandsspannungsabfälle

Die Abbildungen 8 und 9 zeigen diese endgültigen Ergebnisse visuell.Durch sorgfältiges Isolieren jeder Quelle, die Berechnung ihrer getrennten Effekte und das Kombinieren dieser Schritt-für-Schritt-Methode verleiht sie Klarheit darüber, wie der Überlagerungssatz in der tatsächlichen Schaltungsanalyse funktioniert.Dies ist eine effektive Möglichkeit, komplexe Schaltkreise zu vereinfachen und besser zu verstehen, wie mehrere Stromquellen interagieren.

Abbildung 10. Anwendung der überlagerten Stromwerte

Bedingungen, die erforderlich sind, um den Überlagerungssatz anzuwenden

Der Überlagerungssatz ist eine leistungsstarke Methode in der Schaltungsanalyse, funktioniert jedoch nur unter bestimmten strengen Bedingungen.Wenn diese nicht erfüllt sind, kann die Anwendung des Satzes zu falschen oder bedeutungslosen Ergebnissen führen.Hier ist, was für den Satz richtig sein muss, um sich richtig zu bewerben:

Alle Komponenten müssen linear sein

Jedes Element in der Schaltung muss eine vorhersehbare, proportionale Beziehung zwischen Spannung und Strom haben.Dies bedeutet, dass sie Ohms Gesetz ohne Abweichung befolgen müssen.In der Praxis schließt dies alle Komponenten aus, die sich je nach Betriebsbedingungen unterschiedlich verhält.Geräte wie Dioden oder Transistoren qualifizieren sich normalerweise nicht, insbesondere wenn sie in nichtlinearen Regionen arbeiten, in denen sich ihre Spannungsstrombeziehung unvorhersehbar verändert.

Komponenten sollten bilateral sein

Die verwendeten Komponenten müssen auf die gleiche Weise verhalten, unabhängig davon, in welcher Richtung der Strom durch sie fließt.Widerstände sind gute Beispiele für bilaterale Komponenten - sie arbeiten identisch in beide Richtungen.Andererseits sind Dioden, die nur in eine Richtung leiten, einseitig und daher nicht mit der Überlagerung kompatibel.

Theorem funktioniert nicht für Leistungsberechnungen

Während die Überlagerung bei der Analyse von Spannungen und Strömen hilft, kann sie nicht verwendet werden, um Strom in einer Schaltung zu finden.Das liegt daran, dass die Macht von quadratischen Mengen abhängt - wie ich²R oder v2/r - was es zu einer nichtlinearen Berechnung macht.Infolgedessen können Sie die Leistungsbeiträge von jeder Quelle nicht einfach so hinzufügen, wie Sie Strom oder Spannung tun.Der Versuch, dies zu tun, würde Ihnen die falsche Gesamtsumme geben.

Die Schaltung muss pro Quelle vereinfierbar sein

Um den Satz anzuwenden, muss die Schaltung eine sein, die Sie für jede Stromquelle unabhängig voneinander vereinfachen können - typisch in Serien- oder Parallelteile.Wenn die Schaltung zu komplex ist, um auf diese Weise zu reduzieren, z. B. in einem unausgeglichenen Brückennetzwerk, bricht die Überlagerungsmethode zusammen.In diesen Fällen wird es schwierig oder unmöglich, die Wirkung jeder Quelle zu isolieren.

Verwenden des Überlagerungssatzes in Wechselstrom-, DC- und Mischsignalschaltungen

Der Überlagerungssatz ist nicht auf grundlegende DC-Schaltkreise beschränkt-es ist auch ein praktisches und leistungsfähiges Werkzeug bei der Analyse von Wechselstrom- und Mischsignalsystemen.Dies macht es besonders nützlich in Bereichen wie Verstärkerdesign und Signalverarbeitung, in denen zeitlich variierende Wechselstromsignale häufig auf stetigen DC-Spannungen fahren.

Da sowohl Wechselstrom- als auch DC -Quellen als linear behandelt werden können, bleibt die Überlagerung über diese verschiedenen Arten von Signalen gültig.Bei der Arbeit mit gemischten Schaltungen wird die Methode intuitiver und überschaubarer, wenn sie in einige fokussierte Schritte unterteilt werden.

Beginnen Sie mit den DC -Quellen

Beginnen Sie zunächst die DC -Quellen isolieren und ihre Effekte allein analysieren.Dies bedeutet, die stetigen, unveränderlichen Spannungen und Ströme in der Schaltung zu betrachten - oft als Vorspannungsbedingungen bezeichnet.Diese Werte bestimmen, wie aktive Komponenten wie Transistoren für den Betrieb eingerichtet sind.In diesem Stadium werden alle Wechselstromquellen aus der Analyse entfernt, indem sie auf Null gesetzt werden (normalerweise durch Austausch von kurzen oder offenen Schaltungen, abhängig von ihrer Natur).

Analysieren Sie die Wechselstromsignale getrennt

Entfernen Sie als nächstes die DC -Quellen und konzentrieren Sie sich nur darauf, wie der Schaltkreis auf den Wechselstromeingang reagiert.Dies schließt ein, wie sich das Signal durch die Schaltung bewegt, wie es verstärkt oder gefiltert wird und wie Komponenten im Laufe der Zeit auf die sich ändernden Spannungsstufen reagieren.Dieser Schritt zeigt das dynamische Verhalten des Systems ohne Störung durch statische Gleichspannungen.

Kombinieren Sie die AC- und DC -Ergebnisse

Sobald beide Analysen abgeschlossen sind, bringen Sie sie zusammen.Die DC -Lösung gibt Ihnen den Betriebspunkt oder die stetige Grundlinie, während die Wechselstromlösung zeigt, wie sich das Signal um diese Grundlinie variiert.Durch die Überlagerung der beiden erhalten Sie ein vollständiges Bild davon, wie sich die Schaltung unter tatsächlichen Bedingungen verhält - ohne komplexe Gleichungen für alle Quellen gleichzeitig zu lösen.

Anwenden des Überlagerungssatzes

Bei der Verwendung des Überlagerungssatzes zur Analyse einer Schaltung geht es darum, ein komplexes Netzwerk in einfachere Teile zu zerlegen.Anstatt zu versuchen, alles auf einmal zu berechnen, isolieren Sie jede Quelle und untersuchen ihre Auswirkungen separat.Hier erfahren Sie, wie Sie den Satz klar und praktisch anwenden können:

Konzentrieren Sie sich jeweils auf eine Quelle

Wählen Sie zunächst eine einzelne unabhängige Quelle aus, um aktiv zu bleiben.Deaktivieren Sie dazu alle anderen Quellen.Ersetzen Sie sie für Spannungsquellen durch einen direkten Drahtverbindung (einen Kurzschluss).Entfernen Sie sie für aktuelle Quellen vollständig aus der Schaltung, indem Sie einen offenen Schaltkreis an ihrer Stelle erstellen.Auf diese Weise können Sie beobachten, wie nur eine Quelle die Schaltung beeinflusst, ohne die anderen zu stören.

Analysieren Sie die Schaltung mit dieser einzelnen Quelle aktiv

Untersuchen Sie mit nur einer Quelle, wie der Strom fließt und wie die Spannung über Komponenten abfällt.Wenden Sie grundlegende Techniken wie das Ohm -Gesetz und die Spannung von Kirchhoff und die aktuellen Gesetze an.Konzentrieren Sie sich auf die Bestimmung der Spannungen und Ströme, die sich ausschließlich aus der aktiven Quelle ergeben. Berücksichtigen Sie die Auswirkungen anderer Quellen noch nicht.

Notieren Sie die Ergebnisse sorgfältig

Nach Abschluss der Analyse schreiben Sie die von Ihnen berechneten Spannung und Stromwerte auf.Diese Werte repräsentieren den individuellen Beitrag der aktiven Quelle.Seien Sie genau mit Richtung und Polarität, insbesondere wenn Sie mit komplexen Schaltungen zu tun haben.Diese Notizen werden später verwendet, wenn Sie die Ergebnisse kombinieren.

Wiederholen Sie den Vorgang für jede Quelle

Reaktivieren Sie die nächste Quelle, während Sie alle anderen deaktivieren, und führen Sie die Analyse erneut durch.Befolgen Sie die gleichen Schritte: isolieren, analysieren und aufnehmen.Tun Sie dies für jede unabhängige Quelle in der Schaltung.Jeder Lauf baut ein klareres Bild davon, wie sich einzelne Quellen auf das System auswirken.

Kombinieren Sie alle individuellen Ergebnisse

Wenn Sie jede Quelle durchlaufen haben, fügen Sie die entsprechenden Spannungs- und Stromwerte zusammen, Punkt für Punkt in der Schaltung hinzu.Dies geschieht algebraisch - die Richtung jedes Stroms und die Polarität jeder Spannung.Das Ergebnis gibt Ihnen das Gesamtverhalten der Schaltung, wenn alle Quellen gleichzeitig aktiv sind.

Stärken und Einschränkungen des Überlagerungssatzes

Der Überlagerungssatz bietet eine hilfreiche, strukturierte Möglichkeit, elektrische Schaltkreise zu analysieren, insbesondere solche mit mehreren unabhängigen Quellen.Obwohl es mehrere Vorteile bietet, hat es auch Einschränkungen, die sich auswirken, wo und wie es angewendet werden kann.

Vorteile

• Erleichtert komplexe Schaltungen leichter zu handhaben - Anstatt zu versuchen, eine Schaltung mit mehreren Quellen auf einmal zu lösen, unterteilt die Überlagerung sie zu einfacheren Problemen.Sie betrachten jeweils eine Quelle, wodurch die Analyse besser überschaubar ist und die Verwirrung verringert, insbesondere in großen oder detaillierten Netzwerken.

• Zeigt die individuellen Auswirkungen jeder Quelle - Indem Sie jede Quelle während der Analyse isolieren, erhalten Sie ein klares Bild davon, wie sie sich auf die Schaltung auswirkt.Dies ist besonders nützlich, wenn Sie versuchen, zu beheben oder zu verstehen, welcher Teil einer Schaltung für ein bestimmtes Verhalten verantwortlich ist.

• Verbessert das Verständnis von Quellinteraktionen - Sobald alle individuellen Effekte addiert sind, können Sie sehen, wie die Quellen miteinander interagieren und sich gegenseitig beeinflussen.Dieser Schichtansatz baut ein tieferes Verständnis des Gesamtverhaltens der Schaltung auf.

• Wertvolles Lernwerkzeug - Die Überlagerung wird häufig in der Bildung verwendet, da sie die Kernprinzipien der linearen Schaltungsanalyse verstärkt.Es bietet den Schülern eine praktische Möglichkeit, zu untersuchen, wie sich die Schaltkreise verhalten, und hilft ihnen, Fähigkeiten zur Problemlösung aufzubauen.

Einschränkungen

• Funktioniert nur mit linearen Komponenten - Der Satz geht davon aus, dass alle Schaltungselemente linear reagieren, was die Spannung und den Strom proportional ändern.Es gilt nicht für nichtlineare Komponenten wie Dioden oder Transistoren, die sich je nach den Betriebsbedingungen unterschiedlich verhalten.

• Kann nicht für Leistungsberechnungen verwendet werden - Überlagerung arbeitet für Spannungen und Ströme, jedoch nicht für Strom.Die Leistung hängt von quadratischen Mengen ab (wie dem aktuellen quadratischen Zeitwiderstand), was ihn nichtlinear macht.Dies bedeutet, dass Sie keine Gesamtleistung finden können, indem Sie einfach die Leistung von jeder Quelle hinzufügen.

• Weniger effektiv in Schaltungen mit Rückkopplung oder starker gegenseitiger Abhängigkeit - In Schaltkreisen, in denen Komponenten eng miteinander verbunden sind - insbesondere in Feedback -Systemen - bieten Sie möglicherweise kein vollständiges oder genaues Bild.Diese Art von Systemen erfordern häufig einen anderen Analyseansatz.

• Spiegelt die reale Leistung möglicherweise nicht wider - Unter idealen Bedingungen funktioniert der Satz gut.In realen Schaltungen können Faktoren wie nichtlineares Verhalten, interner Widerstand oder eine starke Wechselwirkung zwischen Quellen zu Ergebnissen führen, die nicht den tatsächlichen Messungen entsprechen.Dies macht die Methode in bestimmten praktischen Situationen weniger zuverlässig.

Abschluss

Dieser Artikel greift in den Überlagerungssatz ein und hat uns gezeigt, wie aktiv diese grundlegende Regel in der Schaltungsanalyse ist.Durch die Betrachtung komplexer Systeme von jeweils ein Teil erleichtert der Satz nicht nur die Analyse.Es beleuchtet auch, wie unterschiedliche Teile interagieren.Obwohl es einige Grenzen hat, wie nur die Arbeit mit linearen und zweiseitigen Komponenten und nicht in der Lage zu sein, die Stromversorgung direkt zu analysieren, ist der Überlagerungssatz immer noch ein ultimativer Teil des Lernens und der Arbeit in der Elektrotechnik.Es bietet eine klare Methode, die sehr hilfreich ist, um elektrische Schaltkreise zu beheben, zu entwerfen und zu verstehen, wodurch es Ihnen nützlich ist, elektrische Systeme zu verstehen.

Häufig gestellte Fragen [FAQ]

1. Was ist die Überlagerungsformel?

Die Überlagerungsformel wird in linearen Systemen verwendet und besagt, dass die Antwort (Spannung oder Strom) in einem Zweig einer linearen Schaltung mit mehreren unabhängigen Quellen der algebraischen Summe der von jeder Quelle einzeln verursachten Antworten entspricht, während alle anderen unabhängigen Quellen durch ihre internen Impedanzen ersetzt werden.Für Spannungsquellen bedeutet dies, sie durch einen Kurzschluss und für Stromquellen zu ersetzen, wodurch sie durch einen offenen Stromkreis ersetzt werden.

2. Wie erklären Sie das Gesetz der Überlagerung?

Das Gesetz der Überlagerung besagt, dass in einem linearen Schaltkreis mit zwei oder mehr unabhängigen Quellen die Gesamtantwort in einem Teil der Schaltung die Summe der Reaktionen ist, die durch jede Quelle verursacht werden, die allein handelt.Bei der Anwendung dieses Gesetzes bewerten Sie die Auswirkungen jeder unabhängigen Quelle separat, deaktivieren die anderen und fassen dann diese individuellen Effekte zusammen, um den Gesamteinfluss auf die Schaltung zu finden.Dieser Ansatz vereinfacht die Analyse von Schaltungen mit mehreren Quellen, indem komplexe Wechselwirkungen in überschaubare Teile zerlegt werden.

3. Kann der Überlagerungssatz auf nichtlineare Schaltungen angewendet werden?

Der Überlagerungssatz gilt nicht für nichtlineare Schaltkreise.Dies liegt daran, dass nichtlineare Komponenten (wie Dioden und Transistoren) nicht dem Prinzip befolgen, dass die Schaltungsreaktion proportional zu den Eingängen ist.In nichtlinearen Schaltungen ist die Beziehung zwischen Eingang und Ausgabe nicht linear, was bedeutet, dass sich der Ausgang nicht linear mit Änderungen der Eingabe ändert.

4. Was ist das Lernergebnis des Überlagerungssatzes?

Das wichtigste Lernergebnis besteht darin, zu verstehen, wie die Analyse komplexer linearer Schaltungen mit mehreren unabhängigen Quellen vereinfacht wird.Es lehrt die Methode, um den Effekt jeder Quelle zu isolieren, die Berechnungen zu vereinfachen und Einblicke in die Art und Weise, wie unterschiedliche Teile eines Schaltkreises zum Gesamtverhalten beitragen.Dieses Wissen wird zum Entwerfen und Fehlerbehebung in der Elektrotechnik verwendet.

5. Wie viele Arten von Überlagerung gibt es?

Im Kontext der Elektrotechnik gibt es in erster Linie eine Art von Überlagerung - die Überlagerung von elektrischen Kräften wie Spannungen und Ströme in einer linearen Schaltung.Das Konzept der Überlagerung kann jedoch auch in anderen Feldern wie Physik und Signalverarbeitung beobachtet werden, in denen Wellen oder Signale überlegen, um eine resultierende Welle oder eine resultierende Signal zu bilden.
