Leitfaden zu RS485 Pinout und Verkabelung

RS485 ist ein vertrauenswürdiger Kommunikationsstandard, der es vielen elektronischen Geräten ermöglicht, Informationen über große Entfernungen auszutauschen, ohne die Signalqualität zu verlieren.Um es effektiv zu nutzen, ist es wichtig zu verstehen, wie es funktioniert, wie seine Pinout aussieht und welcher Unterschied zwischen Kabeloptionen wie zwei Draht- und Vier-Draht-Setups.Durch das Erlernen dieser Grundlagen können Sie RS485 -Netzwerke korrekt einrichten und häufige Verkabelungsprobleme vermeiden.

Katalog

Was ist RS485?

RS485, auch als TIA-485 oder EIA-485 bekannt, ist ein Kommunikationsstandard, der die elektrischen Eigenschaften von Treibern und Empfängern in ausgewogenen digitalen Multipoint-Systemen definiert.Es wird in der industriellen Automatisierung, der Gebäudesteuerung und der Instrumentierung häufig eingesetzt, da es zuverlässige Kommunikation über große Strecken und in verrückten Umgebungen hinweg unterstützt.Um RS485 richtig einzurichten, ist es wichtig, seine Pinbelegung und Verkabelung zu verstehen.

Schlüsselmerkmale von RS485

RS485 bietet mehrere Vorteile:

• Differentielle Signalübertragung: Die Daten werden über zwei Drähte übertragen, die häufig mit A und B oder Daten+ und Daten gekennzeichnet sind.Durch den Vergleich von Spannungsunterschieden zwischen den beiden Linien reduziert RS485 den Einfluss von Rausch und Interferenz.

• Support mit mehreren Geräten: Ein einzelner Bus kann mehrere Geräte anschließen und eine effiziente Kommunikation ohne separate Punkt-zu-Punkt-Verkabelung ermöglichen.

• Fernkommunikation: RS485 kann Signale auf bis zu 1.200 Meter (4.000 Fuß) übertragen, obwohl der maximale Abstand mit zunehmender Datenrate abnimmt.

• Geräuschtoleranz: RS485 -Empfänger können signifikante Unterschiede im Bodenpotential bewältigen, was auch in anspruchsvollen Umgebungen einen stabilen Betrieb gewährleistet.

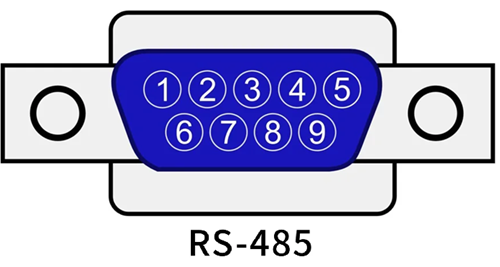

Was ist ein RS485 -Pinout?

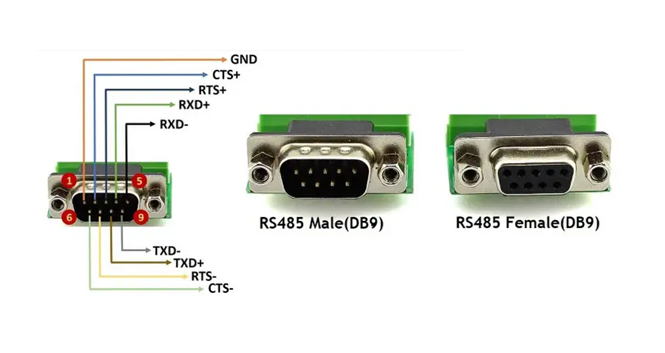

Ein RS485 -Pinout beschreibt, wie die Stifte oder Terminals eines Anschlusses für die Kommunikation zugewiesen werden.Es stellt sicher, dass jedes Gerät im Netzwerk korrekt verdrahtet ist und Verbindungsfehler und Signalprobleme verhindert.Eine typische Pinout unterstreicht Datenlinien, Bodenreferenz und in einigen Fällen optionale Stromleitungen.

Stift Nummer	Funktion
1	NC
2	Daten-
3	GND
4	NC
5	NC
6	NC
7	Daten+
8	NC
9	NC

Zwei-Draht-Vier-Draht-Konfigurationen

RS485-Netzwerke können in zwei Hauptkonfigurationen verdrahtet werden: zwei Draht (Halbduplex) und vier Draht (Vollduplex).Jedes Setup hat seine eigenen Stärken und eignet sich für verschiedene Arten von Anwendungen, abhängig von den Kosten, Komplexität und Kommunikationsbedürfnissen.

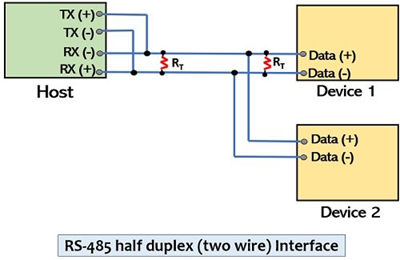

Zwei-Draht (Halbduplex)

In einer Zwei-Draht-Konfiguration wird ein einzelnes verdrehtes Paar sowohl zum Senden als auch für die Empfangssignale verwendet.Da alle Geräte den gleichen Kommunikationspfad teilen, kann nur ein Gerät jeweils übertragen, während die anderen zuhören.Dieses Setup ist beliebt, da es die Verkabelungskosten senkt und die Installation vereinfacht. Damit ist es ideal für großflächige Bereitstellungen, bei denen viele Geräte angeschlossen werden müssen.Die Einschränkung ist jedoch, dass die Kommunikation nicht gleichzeitig in beide Richtungen stattfinden kann.Geräte müssen sich abwechseln, um Daten zu senden, wodurch die Effizienz verringert wird, wenn ein höherer Datendurchsatz erforderlich ist.Trotzdem bleibt der Zweidraht-RS485 weit verbreitet für den Bau von Automatisierungssystemen, Industriezählern und Protokollen wie Modbus RTU, bei denen die Halbduplex-Kommunikation für eine zuverlässige und kostengünstige Leistung ausreicht.

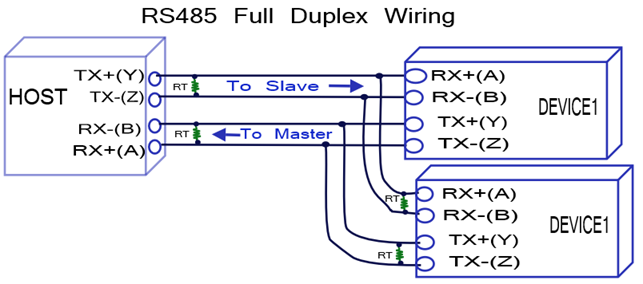

Vier-Draht (Vollduplex)

In einer Vier-Draht-Konfiguration werden zwei separate verdrehte Paare verwendet: eines der Übertragung und der andere für den Empfang.Mit dieser Trennung können Geräte gleichzeitig Daten senden und empfangen, wodurch eine echte Full-Duplex-Kommunikation bereitgestellt wird.Der Hauptvorteil besteht darin, dass es einen kontinuierlichen Zwei-Wege-Datenfluss ermöglicht, der die Effizienz in Systemen verbessert, die eine Echtzeitkommunikation erfordern.Da die Übertragungs- und Empfangsleitungen unabhängig sind, besteht ein geringeres Risiko von Datenkollisionen und das System kann höhere Datenmengen zuverlässig verarbeiten.Andererseits erfordert ein Vier-Draht-Netzwerk mehr Verkabelung, wodurch die Installationskosten erhöht und die Verkabelung etwas komplexer wird.Es ist auch weniger allgemein unterstützt als zwei Drahtsysteme.Vierdraht RS485 wird normalerweise in fortschrittlichen Anwendungen wie SCADA-Systemen, Hochgeschwindigkeitsdatenerfassung und Industrienetzwerken verwendet, in denen eine ununterbrochene Kommunikation zwischen Controllern und Feldgeräten von entscheidender Bedeutung ist.

RS485 -Anwendungen

Der RS485-Pinout wird in vielen Branchen aufgrund ihrer Zuverlässigkeit, Fernfähigkeit und der Fähigkeit, mehrere Geräte im selben Bus zu verbinden, in vielen Branchen weit verbreitet.Seine Vielseitigkeit macht es zu einem der vertrauenswürdigsten Kommunikationsstandards sowohl in Industrie- als auch in kommerziellen Systemen.

• Industrielle Automatisierung: Verbindliche Sensoren, Aktuatoren, programmierbare Logiksteuerungen (SPS) und Motorantriebe in Herstellungsanlagen, in denen lange Kabel und elektrische Rauschen häufig sind.

• Gebäudemanagementsysteme: Befördert die Kommunikation in HLK -Steuerelementen, Beleuchtungsnetzwerken, Sicherheitssystemen und Zugangskontrolle.

• Umweltüberwachung: Verbindungsgeräte wie Wetterstationen, Luftqualitätsmonitore und Wasserbehandlungssensoren für genaue Datenerfassung von Fernstöcken.

• Transport und Infrastruktur: Wird in Aufzugs- und Rolltreat -Steuerungssystemen, Eisenbahnsignalisierung und Verkehrsmanagement verwendet, bei denen Sicherheit und Effizienz von entscheidender Bedeutung sind.

• Kommerzielle Anwendungen: Unterstützt die Klemme (Point-of-Sale), Verkaufsautomaten, Kioske und andere verteilte Einzelhandelssysteme, die eine stabile, kostengünstige Kommunikation erfordern.

Abschluss

RS485 ist weiterhin eine der zuverlässigsten Lösungen für die Datenkommunikation in verschiedenen Branchen.Seine Fähigkeit, lange Kabel zu handhaben, viele Geräte zu verbinden und elektrischem Rauschen zu widerstehen, macht es sowohl für industrielle als auch für kommerzielle Systeme zu einer Standardauswahl.Ob in Fabriken, Gebäuden oder alltäglichen Maschinen wie Aufzügen und POS -Terminals, RS485 bietet eine einfache, aber leistungsstarke Möglichkeit, Geräte in Verbindung zu halten.

Häufig gestellte Fragen [FAQ]

1. Was ist die maximale Anzahl von Geräten in einem RS485 -Netzwerk?

Ein RS485 -Bus kann bis zu 32 Standardeinheitenlasten anschließen, aber moderne Transceiver mit fraktionalen Lasten ermöglichen mehr als 100 Geräten in einem einzigen Netzwerk.

2. Wie schnell kann RS485 Daten übertragen?

RS485 unterstützt die Datenraten bis zu 10 Mbit / s für kurze Strecken.Bei längeren Entfernungen nimmt die maximale Geschwindigkeit ab, um die Signalqualität aufrechtzuerhalten.

3. Welche Art von Kabel sollte für RS485 verwendet werden?

Twisted-Pair-Kabel mit 120-Ohm-Impedanz wird empfohlen.Abgeschirmtes Kabel wird häufig in lauten Umgebungen zum besseren Schutz verwendet.

4. Kann RS485 ohne Erdungsdraht arbeiten?

RS485 kann ohne dedizierte Boden funktionieren, aber das Hinzufügen einer gemeinsamen Referenz verbessert die Stabilität und reduziert die Kommunikationsfehler.

5. Was passiert, wenn RS485 A- und B -Linien umgekehrt sind?

Wenn A und B ausgetauscht werden, schlägt die Kommunikation aus, aber Geräte werden nicht beschädigt.Umkehrung der Polarität zurück stellt der normale Betrieb wieder her.

6. Ist RS485 das gleiche wie Modbus?

Nr. RS485 ist ein physikalischer Kommunikationsstandard, während Modbus ein Protokoll ist, das häufig RS485 als Transportschicht verwendet.

7. Kann RS485 in USB oder Ethernet konvertiert werden?

Ja.RS485-zu-UsB- und RS485-zu-Ethernet-Konverter sind weit verbreitet und werden häufig zum Anschließen moderner Systeme mit älteren Geräten verwendet.
