Leitfaden zum Arbeitsprinzip des 28BYJ-48 Schrittmotors

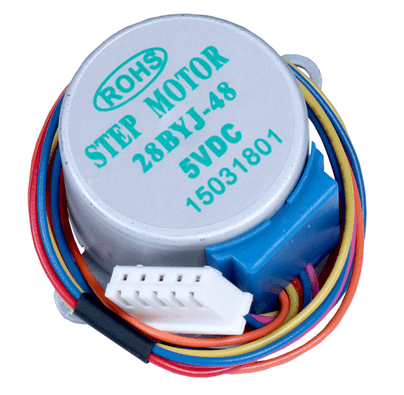

Der 28BYJ-48 ist ein kleiner 5-V-Schrittmotor, der häufig in Arduino-, ESP32-, Raspberry Pi-, Robotik- und DIY-Automatisierungsprojekten verwendet wird.Im Gegensatz zu einem normalen Gleichstrommotor, der sich frei dreht, bewegt sich der 28BYJ-48 in kleinen, kontrollierten Schritten, was ihn für eine genaue Positionierung nützlich macht.In diesem Artikel geht es um die Pinbelegung des Schrittmotors 28BYJ-48, Spezifikationen, Funktionen, Funktionsprinzip, Anwendungen und mehr.

Katalog

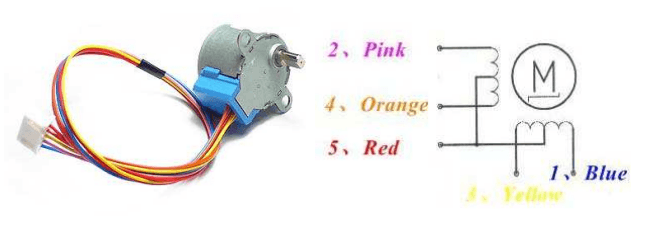

Pinbelegung und Funktionen

Stift/Draht Farbe	Funktion	Beschreibung
Blau	Spule A	Verbunden mit einem Ende der ersten Motorspule
Rosa	Spule B	Verbunden mit einem Ende der zweiten Motorspule
Gelb	Spule C	Verbunden mit einem Ende der dritten Motorspule
Orange	Spule D	Verbunden mit einem Ende der vierten Motorspule
Rot	Gemeinsamer VCC	Allgemein positiv Versorgungsleitung, die von allen internen Spulen gemeinsam genutzt wird

Technische Daten des Schrittmotors 28-BYJ48

Parameter	Spezifikation
Modell	28BYJ-48 – 5V
Nennspannung	5V DC
Anzahl der Phasen	4
Geschwindigkeitsvariation Verhältnis	1/64
Schrittwinkel	5,625° / 64
Häufigkeit	100Hz
Gleichstromwiderstand	50 Ω ±7 % (25 °C)
Leerlauf während der Traktion Häufigkeit	>600Hz
Leerlauf Out-Traction-Frequenz	>1000Hz
In-Traktion Drehmoment	>34,3 mN·m (120Hz)
Selbstpositionierung Drehmoment	>34,3 mN·m
Reibungsmoment	600–1200 gf·cm
Anzugsmoment	300 gf·cm
Isoliert Widerstand	>10 MΩ (500 V)
Isoliert Elektrizität	600VAC / 1mA / 1s
Isolationsgrad	Klasse A
Temperaturanstieg	<40K (120Hz)
Geräuschpegel	<35 dB (120 Hz, ohne Last, 10cm)

Merkmale des Schrittmotors 28-BYJ48

Funktion	Beschreibung
Kompakte Größe	Klein und leichtes Design, geeignet für eingebettete Systeme und DIY-Elektronikprojekte
5V-Betrieb	Funktioniert mit a niedrige 5-V-Gleichstromversorgung, wodurch es mit Arduino und Mikrocontrollern kompatibel ist
Hohe Position Genauigkeit	Bietet präzise stufenweise Rotationssteuerung
Eingebaute Ausrüstung Reduzierung	Verwendet eine interne 1:64-Untersetzungsgetriebe für verbessertes Drehmoment und bessere Positionierung
Geräuscharm Betrieb	Produziert relativ leise Bewegung im Betrieb
Guter Halt Drehmoment	Kann beibehalten Wellenposition bei Bestromung
Einfacher Fahrer Kompatibilität	Häufig verwendet mit ULN2003-Treiberplatinen
Geringe Leistung Verbrauch	Geeignet für batteriebetriebene und stromsparende Anwendungen
Kontinuierlich Rotationsfähigkeit	Kann rotieren kontinuierlich mit der richtigen Schrittsteuerung
Anfängerfreundlich	Weit verbreitet in Bildungselektronik- und Robotikprojekte

So funktioniert der Schrittmotor 28-BYJ48

Der 28-BYJ48 ist ein unipolarer Schrittmotor, der sich in kleinen, präzisen Winkelbewegungen, sogenannten Schritten, dreht.Im Gegensatz zu einem normalen Gleichstrommotor, der sich kontinuierlich dreht, wenn Strom angelegt wird, bewegt sich dieser Motor in einer kontrollierten Schritt-für-Schritt-Rotation, indem er seine internen Spulen nacheinander erregt.

Im Inneren des Motors sind vier elektromagnetische Spulen um einen Permanentmagnetrotor angeordnet.Wenn elektrischer Strom durch eine Spule fließt, erzeugt er ein Magnetfeld, das den Rotor in diese Position zieht.Die Treiberschaltung erregt dann die nächste Spule, wodurch sich der Rotor erneut leicht bewegt.Durch kontinuierliches Umschalten der Spulenfolge dreht sich der Rotor in kleinen kontrollierten Schritten.

Der Motor verwendet üblicherweise eine ULN2003-Treiberplatine, da ein Mikrocontroller wie ein Arduino nicht direkt genug Strom liefern kann, um die Spulen sicher anzutreiben.Der Treiber erhält Steuersignale vom Mikrocontroller und schaltet die Motorspulen in der richtigen Reihenfolge ein und aus.

Der 28-BYJ48 enthält außerdem ein internes Untersetzungsgetriebe mit einer Übersetzung von etwa 1:64.Diese Getriebeuntersetzung erhöht das Ausgangsdrehmoment und verbessert gleichzeitig die Positionierungsgenauigkeit, verringert jedoch die Drehzahl.Aufgrund dieses Getriebes eignet sich der Motor für Anwendungen, die eine präzise Bewegung bei niedriger Geschwindigkeit anstelle einer Drehung bei hoher Geschwindigkeit erfordern.

Der Motor kann in mehreren Schrittmodi betrieben werden, einschließlich Vollschritt- und Halbschrittbetrieb.Im Vollschrittmodus können zwei Spulen gemeinsam mit Strom versorgt werden, um ein höheres Drehmoment zu erzielen.Im Halbschrittmodus wechselt der Motor zwischen Einzelspulen- und Doppelspulenaktivierung und sorgt so für sanftere und präzisere Bewegungen.

Eine typische Spulenaktivierungssequenz ist:

Schritt	Spule Aktiviert
1	Blau
2	Rosa
3	Gelb
4	Orange

Durch Wiederholen dieser Sequenz wird der Motor in eine Richtung gedreht, während durch Umkehren der Reihenfolge die Drehrichtung geändert wird.

Da sich der Motor in festen Schritten bewegt und nicht kontinuierlich dreht, wird er häufig in Positionierungssystemen wie Robotik, Kameraschiebern, intelligenten Schlössern, automatischen Jalousien und kleinen Automatisierungsprojekten eingesetzt, bei denen eine genaue Bewegungssteuerung wichtig ist.

28BYJ-48 Untersetzungssystem

Der 28BYJ-48 verwendet ein internes Getriebe mit einem Untersetzungsverhältnis von ungefähr 1:64.Diese Getriebeuntersetzung senkt die Ausgangsgeschwindigkeit des Motors und erhöht gleichzeitig das Drehmoment und die Positionierungsgenauigkeit.Dank dieses Systems kann sich der Motor sanfter bewegen und seine Position bei langsamem Betrieb besser halten.

Das Getriebe trägt außerdem dazu bei, dass der Motor leichtere mechanische Lasten effektiver bewältigen kann als ein Mikroschrittmotor mit Direktantrieb.Aufgrund der reduzierten Drehzahl eignet es sich jedoch weniger für Anwendungen mit hoher Rotationsgeschwindigkeit.

Unipolarer vs. bipolarer Betrieb in 28BYJ-48

Parameter	Unipolar 28BYJ-48	Bipolar Modifiziert 28BYJ-48
Motorverkabelung	Verwendet 5 Drähte	Geändert auf 4 Drähte
Mitteltippen	Verwendet häufig Mittelabgriffsdraht	Mittelhahn getrennt
Fahrertyp	ULN2003-Treiber Brett	A4988, DRV8825, oder bipolare Treiber
Kontrollmethode	Einfachere Spule schalten	Komplexer H-Brückensteuerung
Drehmomentabgabe	Geringeres Drehmoment	Höheres Drehmoment
Energieeffizienz	Geringere Effizienz	Besser Effizienz
Aktueller Fluss	Eine Spule nur Richtung	Der Strom kehrt sich um durch Spulen
Geschwindigkeitsfähigkeit	Mäßige Geschwindigkeit	Besser Hochgeschwindigkeitsleistung
Wärmeerzeugung	Niedriger	Etwas höher unter Last
Verkabelung Komplexität	Einfach und anfängerfreundlich	Fortgeschrittener einrichten
Änderung Erforderlich	Keine Änderung benötigt	Interne Verkabelung Änderung erforderlich
Gewöhnlich Anwendungen	Arduino Projekte, Bildungssysteme, Mini-Automatisierung	CNC-Projekte, Stärkere Robotik, leistungsfähigere Bewegungssteuerung
Einrichtungskosten	Insgesamt niedriger Kosten	Höherer Fahrer Kosten
Benutzerfreundlichkeit	Sehr einfach für Anfänger	Besser für fortgeschrittene Benutzer
Insgesamt Leistung	Gut für leichte Positionierung	Besseres Drehmoment und eine reibungslosere Steuerung

28BYJ-48 Schrittwinkel- und Rotationsgenauigkeit

Der 28BYJ-48 bewegt sich in festen Schrittwinkeln, anstatt sich wie ein normaler Gleichstrommotor frei zu drehen.Sein interner Motor hat einen Schrittwinkel von 5,625°, und nach der Getriebeuntersetzung wird jede Abtriebsstufe deutlich kleiner.Dadurch erhält der Motor eine feinere Kontrolle über die Wellenbewegung.

Diese schrittweise Bewegung ermöglicht es dem Motor, bei leichten Projekten wiederholbare Positionen mit hoher Genauigkeit zu erreichen.Es ist nützlich für Anwendungen wie Kameraschieber, intelligente Schlösser, Sensorscanner und kleine Robotermechanismen, bei denen kontrollierte Bewegung wichtiger ist als Geschwindigkeit.

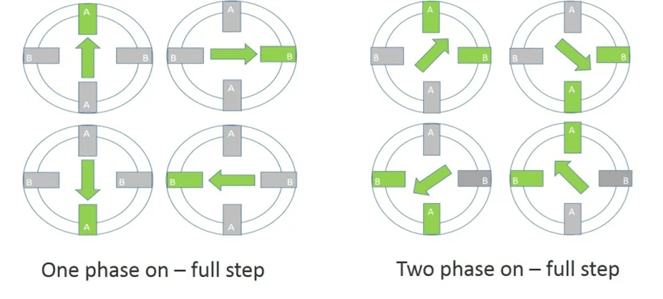

Halbschritt- und Vollschritt-Modus in 28BYJ-48

Parameter	Halbschritt Modus	Vollschritt Modus
Stepping-Methode	Alternativen zwischen Single-Coil- und Dual-Coil-Aktivierung	Normalerweise versorgt zwei Spulen gleichzeitig mit Strom
Schrittauflösung	Höher Auflösung	Niedrigere Auflösung
Bewegung Geschmeidigkeit	Glatter Rotation	Etwas rauer Bewegung
Position Genauigkeit	Besser Positionierungsgenauigkeit	Mäßig Positionierungsgenauigkeit
Drehmomentabgabe	Etwas niedriger durchschnittliches Drehmoment	Höherer Halt Drehmoment
Vibrationspegel	Geringere Vibration	Höhere Vibration
Macht Verbrauch	Mäßig	Etwas höher
Drehzahl	Langsamer wegen mehr Schritte pro Umdrehung	Schneller, weil Es sind weniger Schritte erforderlich
Geräuschpegel	Ruhiger Betrieb	Etwas lauter
Kontrolle Komplexität	Komplexer Schrittfolge	Einfacheres Treten Reihenfolge
Am besten Anwendungen	Kamera-Slider, Präzisionspositionierung, reibungslose Bewegungssysteme	Grundlegende Robotik, einfache Automatisierung, Anwendungen mit höherem Drehmoment
Bewegung Leistung	Raffinierter Bewegung	Stärker aber weniger reibungslose Bewegung

Wave Drive vs. Full-Step Drive in 28BYJ-48

Parameter	Welle Fahrmodus	Vollschritt Fahrmodus
Spulenaktivierung	Eine Spule gleichzeitig mit Energie versorgt	Zwei Spulen gleichzeitig bestromt
Drehmomentabgabe	Geringeres Drehmoment	Höheres Drehmoment
Macht Verbrauch	Geringere Leistung Nutzung	Höhere Macht Nutzung
Wärmeerzeugung	Niedrigere Hitze	Höhere Hitze
Bewegung Stärke	Schwächerer Halt Kraft	Stärkerer Halt Kraft
Position Stabilität	Mäßig Stabilität	Besser Positionsstabilität
Rotation Geschmeidigkeit	Glatter bei niedriger Lautstärke laden	Leicht stärker, aber weniger glatt
Geschwindigkeitsfähigkeit	Kann erreichen etwas höhere Geschwindigkeit bei leichter Last	Stabile Geschwindigkeit unter höherer Belastung
Aktuell Anforderung	Niedrigerer Strom Nachfrage	Höherer Strom Nachfrage
Vibrationspegel	Unten unten leichte Lasten	Etwas höher Vibration
Effizienz unter Laden	Weniger effektiv für mechanische Belastungen	Besser für Fahren schwererer Lasten
Gewöhnlich Anwendungen	Geringer Stromverbrauch Projekte, leichte Bewegungssysteme	Robotik, Positionierungssysteme, Anwendungen mit höherem Drehmoment
Kontrolle Komplexität	Einfaches Treten Reihenfolge	Einfaches Treten Reihenfolge
Insgesamt Leistung	Besser für Betrieb mit geringem Stromverbrauch	Besser für stärkere und stabilere Bewegung

Wo kann der Schrittmotor 28-BYJ48 verwendet werden?

Der Schrittmotor 28-BYJ48 wird häufig in Präzisionssteuerungsanwendungen mit niedriger Geschwindigkeit verwendet, bei denen eine genaue Positionierung wichtiger ist als eine hohe Leistung.Da es mit 5 V betrieben wird und sich leicht mit Arduino, ESP32, Raspberry Pi und anderen Mikrocontrollern verbinden lässt, wird es häufig in der Bildungselektronik, der DIY-Automatisierung und kleinen Robotersystemen eingesetzt.

Durch den eingebauten Untersetzungsmechanismus bietet der Motor im Vergleich zu kleinen Gleichstrommotoren eine bessere Positionierungsgenauigkeit und ein verbessertes Haltemoment.Dadurch eignet es sich für Projekte, die eine kontrollierte Rotationsbewegung anstelle eines kontinuierlichen Hochgeschwindigkeitsdrehens erfordern.

Zu den gängigen Anwendungen gehören automatische Vorhangsysteme, intelligente Türschlösser, Kameraschieber, Schwenk- und Neigeplattformen, Roboterarme, kleine Fördermechanismen und Sensorscangeräte.Es wird auch häufig in Hobby-CNC-Prototypen, 3D-gedruckten Mechanismen und Demonstrationsprojekten zum Erlernen der Schrittmotorsteuerung verwendet.

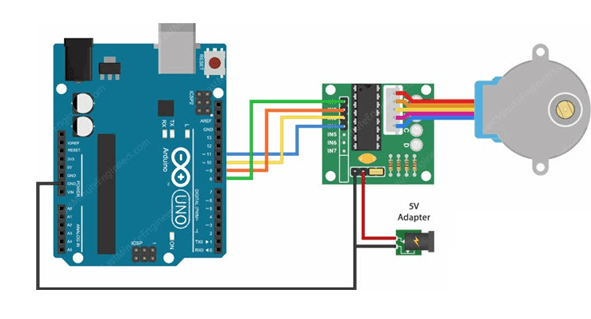

So verbinden Sie 28-BYJ48 mit Arduino

Der Schrittmotor 28-BYJ48 wird üblicherweise über eine ULN2003-Treiberplatine mit einem Arduino verbunden.Die Treiberplatine steuert die Motorspulen und liefert den erforderlichen Strom für einen stabilen Betrieb.

Verkabelungsanschlüsse

ULN2003 Treiberstift	Arduino Pin
IN1	D8
IN2	D9
IN3	D10
IN4	D11
GND	GND
VCC	5V

Der Schrittmotor wird direkt an den weißen Anschluss auf der ULN2003-Platine angeschlossen.Für eine zuverlässigere Motorleistung wird ein separater 5-V-Adapter empfohlen.

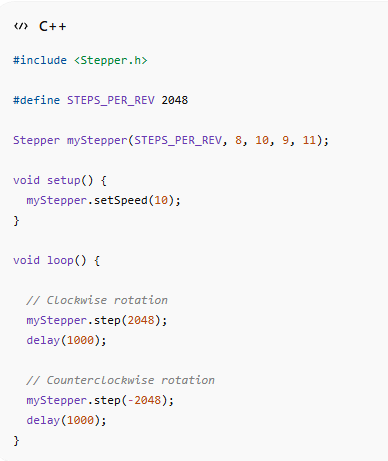

Arduino-Codebeispiele für 28-BYJ48

Dieses Programm dreht den Motor eine volle Umdrehung im Uhrzeigersinn, pausiert eine Sekunde und dreht ihn dann eine volle Umdrehung gegen den Uhrzeigersinn.

28-BYJ48 Mit ESP32 und Raspberry Pi

Der Schrittmotor 28-BYJ48 kann auch mit ESP32- und Raspberry Pi-Boards gesteuert werden, was ihn für IoT-Systeme, Robotik, Automatisierungsprojekte und intelligente Geräte nützlich macht.Da der Motor mehr Strom benötigt, als ein GPIO-Pin sicher liefern kann, wird er normalerweise über eine ULN2003-Treiberplatine angeschlossen.Der Treiber erhält Steuersignale vom Mikrocontroller oder Einplatinencomputer und schaltet die Motorspulen in der richtigen Schrittfolge.

ESP32-Kompatibilität

Der ESP32 ist vollständig kompatibel mit dem Schrittmotor 28-BYJ48 und wird häufig in drahtlosen Automatisierungsprojekten verwendet, da er sowohl Wi-Fi- als auch Bluetooth-Konnektivität unterstützt.Die GPIO-Pins des ESP32 können die ULN2003-Treibereingänge direkt steuern und ermöglichen so präzise Schrittmotorbewegungen für Anwendungen wie intelligente Vorhänge, Robotersysteme, Kameraschieber und IoT-Positionierungsgeräte.

Da der ESP32 mit 3,3-V-Logikpegeln arbeitet, trägt die ULN2003-Treiberplatine dazu bei, dass die Motorspulen ordnungsgemäß geschaltet werden.Viele Entwickler verwenden Arduino IDE-Bibliotheken wie Stepper oder AccelStepper, wenn sie den ESP32 für eine sanftere Motorbeschleunigung und Geschwindigkeitssteuerung programmieren.

Raspberry Pi-Steuerungsmethoden

Der Raspberry Pi kann den 28-BYJ48 auch über seine GPIO-Pins mit der ULN2003-Treiberplatine steuern.Python-Bibliotheken wie RPi.GPIO oder gpiozero werden häufig verwendet, um die für die Motorrotation erforderliche Schrittsequenz zu generieren.Dieses Setup ist in Automatisierungssystemen, Schwenk- und Neigekameras, Sensorscansystemen und Linux-basierten Robotikprojekten beliebt.

Im Gegensatz zu Arduino- oder ESP32-Boards läuft auf dem Raspberry Pi ein vollständiges Betriebssystem, wodurch er sich für anspruchsvollere Anwendungen wie Netzwerke, Kameraverarbeitung, Webserver oder Motorfernsteuerung eignet.

GPIO-Anforderungen

Der Motor benötigt typischerweise vier GPIO-Ausgangspins, um die vier ULN2003-Eingangskanäle zu steuern.Diese GPIO-Pins senden nacheinander digitale HIGH- und LOW-Signale, um die Motorwelle Schritt für Schritt zu drehen.Sowohl ESP32- als auch Raspberry-Pi-Boards bieten genügend GPIO-Pins für diese Art der Steuerung.

Es ist wichtig, die Motorspulen nicht direkt an GPIO-Pins anzuschließen, da der Motorstrom die sicheren GPIO-Grenzwerte überschreitet.Der ULN2003-Treiber schützt den Controller und sorgt gleichzeitig für eine ausreichende Stromverstärkung für einen stabilen Betrieb.

Überlegungen zur Spannung

Der Standardmotor 28-BYJ48 ist für den 5-V-Gleichstrombetrieb ausgelegt.Obwohl ESP32- und Raspberry Pi-Karten niedrigere Logikspannungen verwenden, ermöglicht die ULN2003-Treiberplatine eine sichere Verbindung zwischen dem Controller und dem Motor.

Für einen stabilen Betrieb wird eine externe 5-V-Stromversorgung empfohlen, anstatt den Motor direkt über die Entwicklungsplatine zu betreiben.Unzureichende Leistung kann zu schwachem Drehmoment, fehlenden Schritten, Vibrationen oder instabiler Motorbewegung führen.Die Masse der externen Versorgung sollte immer mit der Masse des Controllers verbunden sein, um eine ordnungsgemäße Signalreferenz sicherzustellen.

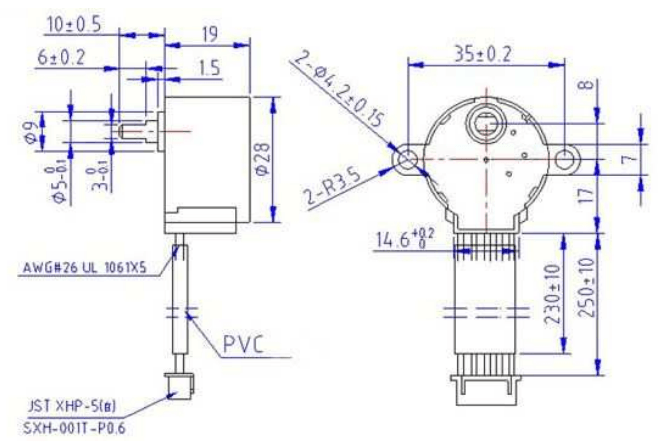

28-BYJ48 Mechanische Abmessungen

Fazit

Der 5-V-Betrieb des Schrittmotors 28BYJ-48, die kompakte Größe, das integrierte Getriebe und die Kompatibilität mit gängigen Controllerboards machen ihn ideal für Anfänger und Hobby-Elektronikanwender.Es ist jedoch nicht für schwere Lasten oder schnelle Bewegungen ausgelegt.Für stärkere Anwendungen wie CNC-Maschinen, 3D-Drucker oder größere Robotik sind Motoren wie NEMA 14 oder NEMA 17 die bessere Wahl.Insgesamt eignet sich der 28BYJ-48 am besten für leichte Automatisierung, Lernprojekte und präzise Bewegungen bei niedriger Geschwindigkeit.

Häufig gestellte Fragen [FAQ]

1. Warum verwendet der 28BYJ-48 ein Getriebe anstelle des direkten Motorantriebs?

Der 28BYJ-48 verwendet ein internes 1:64-Getriebe, um das Drehmoment zu erhöhen und die Positionierungsgenauigkeit zu verbessern.Ohne das Getriebe würde der kleine Innenmotor bei geringerem Drehmoment zu schnell drehen.Die Untersetzungsgetriebe helfen dem Motor, sich langsam und präzise zu bewegen, wodurch er für Automatisierungs- und Positionierungssysteme geeignet ist.

2. Warum ist die ULN2003-Treiberplatine für den 28BYJ-48 wichtig?

Die ULN2003-Treiberplatine fungiert als Stromverstärker zwischen dem Mikrocontroller und dem Motor.Die GPIO-Pins von Arduino, ESP32 und Raspberry Pi können nicht sicher genug Strom liefern, um die Motorspulen direkt anzutreiben.Der ULN2003 schaltet die Spulen ordnungsgemäß und schützt gleichzeitig den Controller vor Überlastung.

3. Was unterscheidet den 28BYJ-48 von einem normalen Gleichstrommotor?

Ein normaler Gleichstrommotor dreht sich kontinuierlich, sobald Strom angelegt wird, während der 28BYJ-48 in kontrollierten Schrittbewegungen rotiert.Dieser Schritt-für-Schritt-Vorgang ermöglicht eine genaue Positionierung, was in der Robotik, intelligenten Schlössern, Kameraschiebern und Automatisierungssystemen wichtig ist.

4. Welche Einschränkungen gibt es beim Schrittmotor 28BYJ-48?

Der Motor ist nicht für Hochgeschwindigkeits- oder Schwerlastanwendungen ausgelegt.Sein Getriebe verbessert das Drehmoment, verringert jedoch die Geschwindigkeit.Bei großer mechanischer Belastung kann es im Vergleich zu stärkeren Motoren wie NEMA 17 dazu kommen, dass der Motor Schritte auslässt oder die Positionierungsgenauigkeit verliert.

5. Kann der 28BYJ-48 für Anwendungen mit kontinuierlicher Rotation verwendet werden?

Ja, der Motor kann kontinuierlich rotieren, wenn sich die Schrittfolge ständig wiederholt.Allerdings ist es eher für kontrollierte langsame Bewegungen als für schnelles, kontinuierliches Drehen optimiert und eignet sich daher am besten für Positionierungsanwendungen.

6. Warum vibrieren einige 28BYJ-48-Motoren oder drehen sich nicht richtig?

Häufige Ursachen sind unzureichender Stromversorgungsstrom, falsche Verkabelungsreihenfolge, instabile Schrittsignale oder übermäßige Last.Die Verwendung einer externen geregelten 5-V-Stromversorgung verbessert häufig die Stabilität und Drehmomentleistung.

8. Wie verbessert der Halbschrittmodus die Leistung des 28BYJ-48?

Der Halbschrittmodus wechselt zwischen Einzelspulen- und Doppelspulenaktivierung und sorgt so für sanftere Bewegungen und eine höhere Positionsauflösung.Dies trägt dazu bei, Vibrationen zu reduzieren und die Bewegungspräzision in sensiblen Anwendungen zu verbessern.
