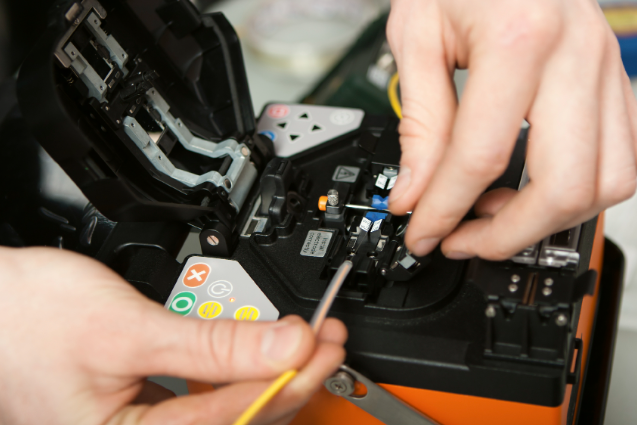

Leitfaden für Glasfaserkabelverbindungsmethoden

Glasfaserkabel unterstützen die heutigen Hochgeschwindigkeits-Kommunikationsnetzwerke und ermöglichen alles vom schnellen Internet bis hin zu Crystal-Clear-Video-Streaming.Diese Kabel verwenden Licht, um Daten über extrem dünne Glas- oder Kunststoffstränge zu übertragen und überlegene Geschwindigkeit und Bandbreite im Vergleich zu herkömmlichen Kupferkabeln zu bieten.In diesem Artikel werden wir, was Glasfaserkabel sind, aufschlüsseln, die unterschiedlichen Möglichkeiten, wie sie im Feld verbunden werden können, die Schlüsselfaktoren, die während der Installation berücksichtigt werden müssen, und die Arten von Kabeln, die üblicherweise in modernen Netzwerken verwendet werden.Unabhängig davon, ob Sie eine neue Bereitstellung planen oder ein vorhandenes Setup optimieren, können Sie diese Details verstehen, um fundierte Entscheidungen zu treffen.

Katalog

Glasfaserkabelübersicht

Ein Glasfaserkabel wird verwendet, um Daten mit hohen Geschwindigkeiten übertragen Durch das Licht durch dünne Materialstränge.Diese Kabel werden für moderne Internet-, Telefon- und Fernsehdienste benötigt.In der Mitte des Kabels befindet sich das Kern, ein dünner Faden, der die leichten Signale trägt.Um den Kern umgeben ist der verkleidet, was das Licht nach innen widerspiegelt, um das Signal nicht zu entkommen.Dieses Setup stellt sicher, dass das Signal stark bleibt, wenn es durch das Kabel fließt.

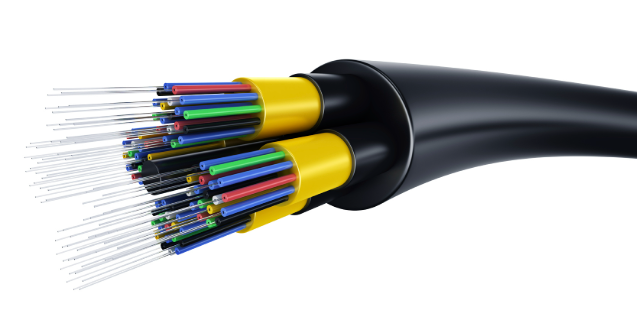

Abbildung 2. Glasfaserkabel

Die meisten Kerne und Verkleidungen bestehen aus Glas, weil es bessere Signale mit Ferngewohnheiten behandelt.Plastik wird jedoch manchmal für kürzere Entfernungen verwendet, in denen die Kosten ein Problem darstellen, obwohl dies mehr Signalverlust verursacht.Die kombinierte Breite des Kerns und der Verkleidung beträgt normalerweise etwa 125 Mikrometer - ungefähr so ​​dick wie ein menschliches Haar.Um die inneren Schichten zu schützen, ein Plastik Pufferbeschichtung umgibt die Verkleidung.Diese Außenschicht schützt das Kabel vor Schäden und hält die Fasern organisiert.Viele Glasfaserkabel enthalten mehrere dieser Strukturen, je nachdem, wie viel Daten das Kabel verarbeiten muss.

Sie werden oft Größenbezeichnungen wie "130/60 Mikrometer" sehen.Dies bedeutet, dass der Kern 60 Mikrometer breit ist und die Pufferbeschichtung die Gesamtbreite auf 130 Mikrometer bringt.Diese Messungen sind wichtig, da sie dazu beitragen, dass Anschlüsse und andere Geräte ordnungsgemäß passen und das Signal zuverlässig bleibt.

Optionen zum Verbinden von Glasfaserkabeln

Das Verbinden von Glasfaserkabeln im Feld kann je nach den verfügbaren Tools, der Fähigkeitsstufe und der erforderlichen Leistung auf verschiedene Weise erfolgen.Jede Methode hat ihre Kompromisse in Bezug auf Geschwindigkeit, Kosten und Zuverlässigkeit.

Spleißmethode

Es gibt zwei Hauptmethoden: mechanisches Spleißen und Fusionspleißen.Jede Methode erfüllt unterschiedliche Anforderungen, die auf Leistungszielen, verfügbaren Tools und Budget basieren.

Mechanisches Spleißen

Das mechanische Spleißen war eine der ersten Techniken, mit denen Faserkabel vor Ort verbinden.In dieser Methode können Sie die Enden von zwei Fasersträngen ausziehen und genau spalten und sie dann manuell in einem kleinen Halter oder einer Klemme ausrichten.Manchmal wird ein Gel oder eine passende Flüssigkeit zwischen den Enden angewendet, um das Licht von einer Faser in die andere zu führen.

Der Vorgang ist zwar relativ schnell und erfordert keine teure Ausrüstung, ist jedoch mit Einschränkungen verbunden.Die Ausrichtung ist nicht dauerhaft und die physikalische Lücke zwischen Fasern führt zu einem leichten Signalverlust und einer größeren Empfindlichkeit gegenüber Bewegung, Vibration oder Temperaturverschiebungen.Infolgedessen können Verbindungen, die auf diese Weise hergestellt werden, im Laufe der Zeit instabil werden.

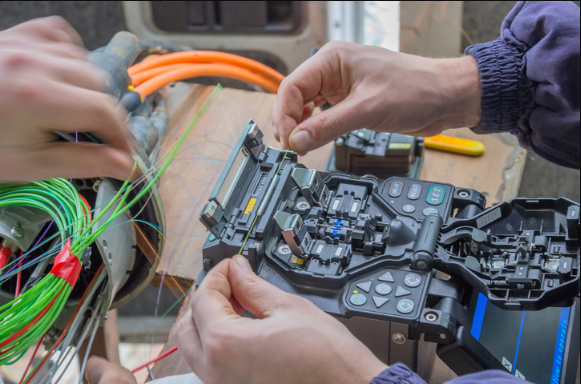

Fusionspleißen

Da die Verbindung physisch fusioniert ist, ist der Signalverlust minimal und die langfristige Haltbarkeit ist viel höher.Diese Qualitäten machen das Fusion-Spleißen zur bevorzugten Methode für dauerhafte Infrastruktur, insbesondere in Hochgeborenen, Fern- oder schwerwiegenden Netzwerken.

Fusion Spleißen ist jedoch für kleinere Projekte nicht immer praktisch.Die benötigten Ausrüstung wie Präzisionsspalt und automatisierte Fusionspiller können kostspielig sein.Darüber hinaus erfordert der Prozess mehr Einrichtungszeit als einfachere Methoden.Für kleine Auftragnehmer oder Ferninstallationen mit begrenzten Budgets können diese Herausforderungen die Vorteile überwiegen.

Feld-Fit-Anschlüsse

Feld-Fit-Anschlüsse bieten eine schnellere und flexiblere Option.Mit diesen können Sie Anschlüsse direkt an den Enden der Glasfaserkabel an der Installationsstelle anbringen.Der Prozess verwendet Keramikferrulen, um die Fasern auszurichten und sie an Ort und Stelle zu halten.

Im Gegensatz zum Fusionspleißen erzeugt diese Methode eine zusätzliche physikalische Schnittstelle zwischen den Fasern, die den Signalverlust leicht erhöhen und den Anschluss empfindlicher für Staub-, Feuchtigkeits- oder Temperaturänderungen machen kann.Feldfit-Anschlüsse sind jedoch viel schneller zu installieren und benötigen nur grundlegende Tools und minimales Training.Sie werden häufig für Installationen ausgewählt, bei denen Geschwindigkeit und Kosten mehr als die Leistung auf höchster Ebene von Bedeutung sind.

Vorverbundene (fabrikabendete) Kabel

Vorverbundene Kabel sind mit bereits in einer saubere, kontrollierten Werksumgebung angeschlossenen und polierten Anschlüssen ausgestattet.Jeder Stecker ist genau ausgerichtet und gründlich getestet, bevor er die Einrichtung verlässt.Das Ergebnis ist eine saubere, konsistente Verbindung mit sehr geringem Signalverlust.

Obwohl diese Kabel im Voraus mehr kosten, können sie die Arbeitszeit, Fehler und Installationsverzögerungen erheblich reduzieren.Vor Ort sind keine komplexen Werkzeuge oder Spleißmaschinen erforderlich.Sie werden häufig in Netzwerken verwendet, in denen schnelle Bereitstellung, Zuverlässigkeit und Qualität oberste Prioritäten wie Rechenzentren und Unternehmensumgebungen sind.

Hybridmethode

In einigen Fällen können Sie eine Hybridmethode verwenden.Ein Ende des Kabels wird in der Fabrik vorberechtigt, während das andere im Feld entweder mit einem Fusionspleiß oder einem Feldanschluss angeschlossen ist.Mit diesem Setup können Sie die Fabrikpräzision nutzen und gleichzeitig die Kabellängen vor Ort an bestimmte Layouts einstellen.

Hybridinstallationen reduzieren Kabelabfälle und vermeiden die Notwendigkeit großer Speichergehäuse, um überschüssiges Lack zu verbergen.Sie erfordern jedoch immer noch einige Feldarbeit, und hybride konsequente Anschlüsse sind tendenziell teurer.Die Signalleistung ist normalerweise gut, obwohl sie möglicherweise nicht ganz so stark ist wie bei vollständig gespleißten oder vollständig fabrisch-terminierten Lösungen.

Faktoren, die bei der Auswahl einer Faserinstallationsmethode zu berücksichtigen sind

Bei der Entscheidung, wie Glasfaserkabel in einem Netzwerk angeschlossen werden, gibt es keine einheitliche Antwort.Der richtige Ansatz hängt von Ihrer verfügbaren Belegschaft, Ausrüstung, Budget und davon ab, wie schnell das Projekt abgeschlossen werden muss.Im Folgenden finden Sie Schlüsselfaktoren, die Ihre Entscheidung leiten können.

Fähigkeiten des Personals und Arbeitskosten

Labour ist eine der größten Kosten bei FTTP-Bereitstellungen (Faser-the-Premises), die häufig rund 80% des Gesamtbudgets ausmachen.Die Verwendung von fabrikgeregten Kabeln kann dazu beitragen, diese Kosten zu senken, da sie keine fortschrittlichen technischen Fähigkeiten erfordern.Sie können einfach die Anschlüsse anschließen, was den Job beschleunigt und die Wahrscheinlichkeit von Fehlern senkt.

Wenn Ihr Team auf der anderen Seite bereits in Fusion Spleißen trainiert ist und Sie in Spleißwerkzeuge investiert haben, ist es möglicherweise sinnvoller, diese Methode weiterhin anzuwenden.Das Umschalten auf ein neues System kann unnötige Kosten schaffen oder eine Umschulung erfordern.

Investitionen für Risiken und Ausrüstungsmittel überarbeiten

Fabrik-terminierte Kabel werden in kontrollierten Umgebungen erstellt und getestet, sodass sie bei der Installation seltener versagen.Dies bedeutet weniger DO-Over, niedrigere Fehlerraten und weniger Rückrufe zur Behebung von Problemen, die die Projektkosten um bis zu 40 bis 50 senken können.

Sie beseitigen auch die Notwendigkeit teurer Fusion -Spliker und spezialisierter Werkzeuge.Wenn Ihr Betrieb jedoch diese Ausrüstung bereits besitzt und Mitarbeiter hat, die wissen, wie man sie effizient benutzt, ist es auf lange Sicht möglicherweise nach wie vor die wirtschaftlichere Option.

Installationszeit und -geschwindigkeit des Einsatzes

Kabellesysteme mit Werksanlagen können die Installationszeiten um bis zu 60–80%extrem verkürzen.In den tatsächlichen Beispielen wie der Stadt Loma Linda in Kalifornien reduzierten die Verwendung von Pushable Faser mit vorgehaltenen Steckverbindern und Mikroverkehrtechniken die Kosten der letzten Meile um über 60%.Bei Projekten mit engen Fristen oder hohen Rollout-Bänden kann diese Zeiteinsparung ein Spielveränderer sein.

Die beste Installationsmethode hängt von Ihrem vorhandenen Setup ab.Wenn Sie bereits über die Werkzeuge, Ausrüstungen und Fachkräfte verfügen, um das Fusionspleißen zu unterstützen, ist dies möglicherweise der kostengünstigste Weg.Wenn Geschwindigkeit und Einfachheit jedoch oberste Prioritäten sind oder wenn Ihre Belegschaft weniger spezialisiert ist, könnten fabrikumseitige Kabel einen besseren Wert bieten.Eine klare Kosten-Nutzen-Analyse, die aktuelle Ressourcen, Installationsgeschwindigkeit, Zuverlässigkeit und langfristige Wartungsanforderungen untersucht, hilft Ihnen dabei, den effizientesten Ansatz für Ihr spezifisches Projekt zu wählen.

Faserkabeltypen

Glasfaserkabel fallen in zwei Hauptkategorien: Single-Mode und Multi-Mode.Beide übertragen Daten mit Licht, ihre Designs und Leistung variieren jedoch je nach dem Reisen des Signals und wie schnell die Verbindung sein muss.

Einzelmodusfaser (SMF)

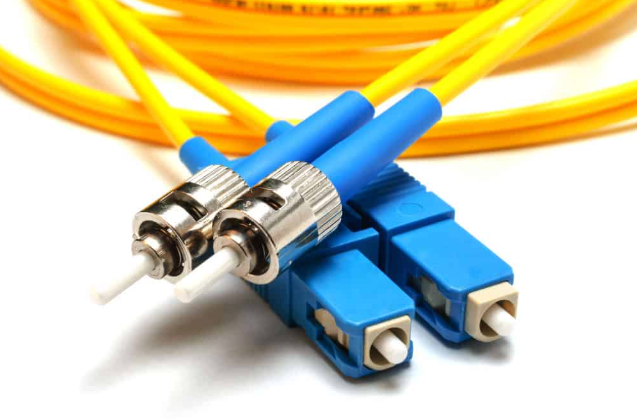

Abbildung 4. Single-Mode-Faser (SMF)

Einmodusfaser ist für die Fasergebäude erstellt LangstreckenAnwesend Hochleistungskommunikation.Es hat einen extrem schmalen Glaskern von etwa 9 Mikrometern, wodurch sich das Licht in einem einzigen Weg direkt durch die Mitte bewegen kann.Da es nur eine Route für das Signal gibt, gibt es weniger Verzerrungen und fast keine Überlappung zwischen den Signalen.Dies macht es ideal, um große Datenmengen über große Entfernungen ohne erheblichen Verlust zu senden.

In Anwendungen wird diese Art von Fasern üblicherweise in Outdoor -Netzwerken und zwischen Städten verwendet, in denen Entfernungen leicht 40 Kilometer überschreiten können.Das Licht wird von Lasern erzeugt, die präziser und mächtiger sind als LEDs, aber auch mehr.Diese Investition zahlt sich jedoch bei der Leistung aus.Einzelmodusfaser können mehrere Lichtwellenlängen gleichzeitig tragen, wodurch sich mehr Daten durch einen einzelnen Strang bewegen können.Das macht es zur besten Wahl für Netzwerke mit hoher Kapazität, in denen Zuverlässigkeit und Reichweite schwerwiegend sind.

Multi-Mode-Faser (MMF)

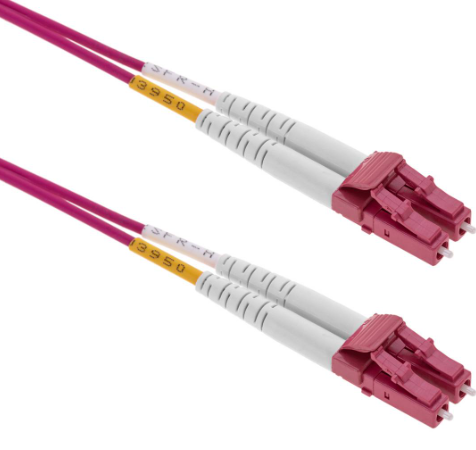

Abbildung 5. Multi-Mode-Faser (MMF)

Multi-Mode-Faser ist für Kürzere Entfernungen.Sein Kern ist viel breiter -normalerweise 50 oder 62,5 MikrometerDaher ermöglicht das Licht gleichzeitig auf mehreren Pfaden.Diese Reflexionen springen im Kern herum, und während sie sich überlappen, breitet sich das Signal aus und schwächt über den Abstand.Dies wird als modale Dispersion bezeichnet und begrenzt, wie weit das Signal ohne Abbau gehen kann.

Aus diesem Grund wird Multi-Mode-Faser normalerweise in Gebäuden oder über kleine Campus verwendet.Die Ausrüstung an jedem Ende verwendet LEDs anstelle von Lasern, wodurch das Setup erschwinglicher und leichter zu warten ist.Während es nicht bis nach Single-Mode geht, kann Multi-Mode-Faser immer noch Hochgeschwindigkeitsverbindungen über moderate Entfernungen verarbeiten.Zum Beispiel:

• ca. 5 Kilometer bei 100 Mbit / s

• etwa 500 Meter bei 1 Gbit / s

• ungefähr 300 Meter bei 10 Gbit / s

Es passt gut, wenn Sie schnelle Daten in einem lokalen Bereich benötigen, aber keine langen Strecken abdecken müssen.Die Auswahl zwischen Single-Mode- und Multi-Mode-Glasfaser entspricht drei Hauptfaktoren: Distanz-, Budget- und Netzwerkleistungzielen.Die Installation von Single-Mode-Fasern kostet mehr, unterstützt jedoch schnellere Geschwindigkeiten über längere Strecken.Multi-Mode ist einfacher und billiger zu arbeiten, insbesondere in Umgebungen, in denen Sie Kabel über Gebäude oder Einrichtungen hinweg ausführen.

Abschluss

Die Auswahl der richtigen Glasfaserkabel- und Verbindungsmethode hängt von den Leistungsanforderungen Ihres Netzwerks, den verfügbaren Tools, Arbeitsfähigkeiten und Bereitstellungszeitleiste ab.Jede Option bietet einzigartige Vorteile und Kompromisse.In ähnlicher Weise hängt die Auswahl zwischen Einzelmodus- und Multi-Mode-Fasern auf die Bedürfnisse der Distanz, des Budgets und der Bandbreite aus.Wenn Sie verstehen, wie diese Komponenten zusammenarbeiten, können Sie effizientere, zuverlässigere und skalierbare Kommunikationssysteme entwerfen, die auf Ihre spezifische Umgebung zugeschnitten sind.

Häufig gestellte Fragen [FAQ]

1. Können Sie sich einem gebrochenen Faserkabel anschließen?

Ja, aber es erfordert spezielle Werkzeuge.Die zerbrochenen Enden müssen mit einem Fusionsspleischer genau geschnitten, gereinigt und ausgerichtet werden, der die Glaskernen zusammen schmilzt.Anschließend wird eine Schutzhülle angewendet, um das Gelenk zu sichern.

2. Wie trete ich einer Kabellinie an?

Um eine Kabellinie wie Koaxial zu verbinden, schneiden Sie beide Enden sauber, streifen Sie die Schichten ab, befestigen Sie die Steckverbinder.Wenn Sie die Linie erweitern, verknüpfen Sie die Kabel mit einem Laufanschluss.

3. Was ist der beste Weg, um Kabeln beizutreten?

Es hängt vom Kabeltyp ab.Fusion Spleißen eignet sich am besten für Ballaststoffe, Crimps ist ideal für koaxiale, RJ45-Anschlüsse oder Stanzblöcke für Ethernet. Das Löten mit Hitzeverbindung eignet sich am besten für Stromkabel.

4. Was ist das Tool zum Verbinden von Kabeln?

Faser verwendet einen Fusionspiller und einen Splitter.Koaxial verwendet einen Stripper und einen Crimper.Ethernet verwendet ein Crimp- oder Punch-Down-Tool.Stromkabel verwenden einen Drahtstripper, ein Lötkolben und eine Heißluftpistole.

5. Können Sie den Netzwerkkabeln beitreten?

Ja, mit einem RJ45-Koppler für schnelle Verknüpfungen oder durch Übereinstimmung, Verdrehen und Löten von Drähten oder durch Beenden in einen Punch-Down-Block für dauerhafte Verbindungen.Folgen Sie immer dem richtigen Verkabelungsstandard.
