Alles, was Sie über variable Frequenz -Laufwerke (VFDs) wissen müssen

Variable Frequenz -Laufwerke (VFDs) sind zu grundlegenden Werkzeugen in modernen elektrischen und mechanischen Systemen geworden und bieten eine präzise Steuerung über Motordrehzahl und Drehmoment.Durch Einstellen der Frequenz und Spannung des Stromversorgungsmotoren optimieren VFDs die Leistung, die Verbesserung der Energieeffizienz und die Verringerung des mechanischen Verschleißes.Ob in der industriellen Automatisierung, in HLK -Systemen oder in der Wasseraufbereitungsanlagen, zu verstehen, wie VFDs funktionieren - und wie sie korrekt angewendet werden können - zu intelligenteren, zuverlässigeren Vorgängen führen.Dieser Artikel führt Sie durch die Details von VFDs, ihren Arbeitsprinzipien, Vorteilen und Best Practices für die Verwendung und Wartung.

Katalog

Übersicht über variable Frequenzantrieb

Ein variabler Frequenzantrieb oder VFD ist ein Gerät, das steuert, wie schnell ein Wechselstrommotor ausgeführt wird.Dies geschieht sowohl die Frequenz als auch die Spannung des Stroms, der den Motor mit Strom versorgt.Normalerweise wird die Geschwindigkeit eines Wechselstrommotors auf die Frequenz des Leistungsnetzes und die Art und Weise, wie der Motor selbst aufgebaut wird, insbesondere die Anzahl der Magnetpolen darin gesperrt.In den USA wird beispielsweise ein mit einer Netzteil von 60 Hz angeschlossenes grundlegender zweipoliger Motor bei 3.600 Umdrehungen pro Minute gedreht.

Wenn Sie diese Geschwindigkeit auf traditionelle Weise ändern möchten, müssten Sie einen Motor mit einer anderen Anzahl von Polen verwenden.In Anwendungen ist das Austausch von Motoren jedoch nicht effizient oder praktisch, insbesondere in Systemen, in denen sich die Motordrehzahl häufig ändern muss.Hier erweist sich eine VFD als nützlich.Die VFD beginnt damit, den Standard -Wechselstrom zu übernehmen und ihn in Gleichstrom (DC) umzuwandeln.Dieser Schritt wird von einer Komponente bearbeitet, die als Gleichrichter bezeichnet wird.Sobald in der DC -Form die Leistung durch einen Stromkreis fließt, der alle Schwankungen glättet.Dies erstellt eine stabile Spannungsbasis für die nächste Stufe.

Die geglättete Gleichstromleistung wird dann an einen Wechselrichter gesendet, der den Strom schnell ein- und ausschaltet, um eine neue Wechselstromausgabe zu erzeugen.Diese Hochgeschwindigkeitsschalter-oft unter Verwendung isolierter bipolarer Gate-Transistoren oder IGBTs-generieren eine Reihe von Impulsen, die als Pulsbreitenmodulation (PWM) bekannt sind.Das Timing und die Form dieser Impulse ahmen die Wellenformen der regulären Wechselstromkraft nach, können jedoch auf jede gewünschte Frequenz und Spannung abgestimmt werden.Durch das Einstellen dieser Impulse kann der VFD fein steuern, wie schnell der Motor umdreht und wie viel Drehmoment sie produziert.Diese genaue Kontrolle ist bei Anwendungen wie Industriepumpen oder Lüfter schwerwiegend, bei denen sich die Lasten ständig ändern und die Energieeffizienz oberster Priorität hat.

Variable Frequenzfahrten arbeiten

Standard -Wechselstrommotoren sind so ausgelegt, dass sie mit konstanter Geschwindigkeit ausgeführt werden, was durch die Frequenz der von ihnen erhaltenen elektrischen Leistung bestimmt wird.Wenn Sie die Geschwindigkeit des Motors ändern möchten, müssen Sie diese Frequenz anpassen.Aber es gibt einen Haken - eine Frequenz für sich selbst kann das Drehmoment abwerfen.Um Leistungsprobleme zu verhindern, passt ein VFD sowohl die Spannung als auch die Frequenz gleichzeitig an.Diese koordinierte Einstellung hält den Motor auch bei unterschiedlichen Geschwindigkeiten reibungslos in Betrieb.

Volts-Per-Hertz (V/Hz) -Kontrolle

Die häufigste und unkomplizierteste Art von VFD verwendet einen sogenannten als einen konstanten Volt-per-Hertz-Ansatz (V/Hz).Diese Methode hält das Verhältnis zwischen Spannung und Frequenz stabil.Es ermöglicht es Motoren, über einen weiten Geschwindigkeitsbereich effizient zu laufen, ohne komplexe Sensoren oder fortgeschrittene Abstimmung zu benötigen.

So funktioniert es: Die VFD ändert zunächst die eingehende Wechselstromleistung in Gleichstrom (DC).Anschließend werden elektronische Hochgeschwindigkeitsschalter verwendet, um einen gepulsten Ausgang zu erzeugen, der eine Wechselstromwellenform imitiert.Dieser Prozess wird als Pulsbreitenmodulation oder PWM bezeichnet.

Diese grundlegenden VFDs werden üblicherweise in Anwendungen wie Lüfter, Gebläsen und Pumpen verwendet - Systeme, für die keine Neigungssteuerung erforderlich ist, sondern von einer variablen Geschwindigkeit profitieren.Sie unterstützen in der Regel einen Geschwindigkeitsbereich von etwa 20: 1, was bedeutet, dass sie die Motordrehzahl auf etwa 5% ihres Maximums reduzieren können.Sie können auch mehrere Motoren von einem einzigen Laufwerk ausführen.Sie verlieren jedoch tendenziell bei niedrigen Geschwindigkeiten die Genauigkeit und sind nicht ideal für Operationen, die eine enge Kontrolle über Geschwindigkeit oder Drehmoment erfordern.

Vektorkontrolle VFDs

Für Anwendungen, die eine genauere Steuerung erfordern, passen die VFDs der Vektorsteuerung besser.Diese Laufwerke verwenden erweiterte Steueralgorithmen, die sowohl die Spannung als auch die Frequenz basierend auf dem tatsächlichen Rückkopplung vom Motor ständig einstellen.Auf diese Weise kann der Motor auch beim sehr langsamen Laufen ein konsistentes Drehmoment liefern oder sogar, wenn er sich ohne Drehen hält.

Vektor -Laufwerke können während des Starts bis zu 200% des Nennmotors des Motors produzieren, was sie für Systeme mit schweren Startlasten hochwirksam ist.Sie bieten auch einen viel breiteren Geschwindigkeitskontrollbereich, manchmal bis zu 1000: 1.Aus diesem Grund finden Sie sie häufig in hochpräzisen Umgebungen wie CNC-Maschinen, Förderer oder Robotersystemen, in denen die Aufrechterhaltung der Kontrolle unter unterschiedlichen Lasten gefährlich ist.

Hinzufügen von Feedback-Control mit Encodern mit geschlossenem Schleife

Die meisten VFDs arbeiten im sogenannten Open-Loop-Modus.In diesem Setup sendet das Laufwerk Befehle an den Motor, misst jedoch nicht, wie der Motor reagiert.Es geht davon aus, dass der Motor das tut, was er erzählt wird.Wenn Sie eine bessere Genauigkeit benötigen, insbesondere bei niedrigen Geschwindigkeiten, können Sie ein Feedback -Gerät hinzufügen, das als Encoder bezeichnet wird.

Ein Encoder verfolgt die tatsächliche Geschwindigkeit und Position des Motors.Wenn dieses Feedback an das Laufwerk gesendet wird, wechselt es das System in die Steuerung des geschlossenen Schleife.Der Laufwerk stellt nun seinen Ausgang basierend auf dem tatsächlichen motorischen Verhalten ein und verbessert sowohl die Geschwindigkeitsstabilität als auch die Drehmomentkonsistenz.

Diese Art von Feedback macht keinen großen Unterschied in den grundlegenden V/Hz -Systemen aus.In Vector Control Systems ist es jedoch ein Game Changer.Mit Encoder -Feedback können diese Laufwerke auch dann ein stabiles Drehmoment beibehalten, wenn der Motor gestoppt wird.Dies ist nützlich für Anwendungen, die eine präzise Bewegung oder eine feste Holding -Kraft erfordern, wie Roboterarme oder Positionierungstische.

Variable Frequenzantriebe steuern die Geschwindigkeit von Wechselstrommotoren

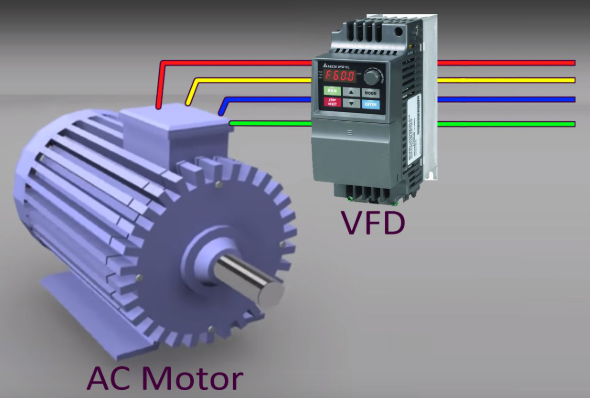

Abbildung 2. VFDS steuern die Geschwindigkeit von Wechselstrommotoren

Ein variabler Frequenzantrieb (VFD) verwaltet, wie schnell ein Wechselstrommotor durch Einstellung der Frequenz der lieferenden Leistung spielt.Da die Geschwindigkeit eines Wechselstrommotors direkt an diese Frequenz gebunden ist, ändert sich das Erhöhen oder Verringern der Wendung des Motors.VFDs verändern jedoch nicht nur die Frequenz - sie regulieren die Spannung gleichzeitig, um sicherzustellen, dass der Motor über einen weiten Geschwindigkeitsbereich reibungslos funktioniert.

Der Prozess beginnt mit eingehender Wechselstrom, normalerweise aus einer Standardquelle wie einem 60 -Hz -Stromnetz.Dieser abwechselnde Strom kann für eine präzise Motorsteuerung nicht sofort verwendet werden, sodass der VFD ihn zunächst unter Verwendung einer Komponente, die als Gleichrichter bezeichnet wird, in den Gleichstrom (DC) konvertiert.Sobald die Leistung in DC -Form ist, wird die Leistung durch einen Filterkreis geleitet, der Kondensatoren enthält.Diese Komponenten können alle Spannungswellen ausführen und eine stabile Energiequelle für den nächsten Schritt liefern.Mit der jetzt geglätteten Leistung sendet die VFD sie an den Wechselrichterabschnitt.Hier führen Hochgeschwindigkeitsschaltgeräte-Typ-Transistoren, die für einen schnellen und effizienten Betrieb ausgelegt sind-zu einer Form von Wechselstrom zurück.Dies ist jedoch nicht dasselbe wie die reguläre Netzkraft.Der Wechselrichter formt den elektrischen Ausgang sorgfältig mithilfe einer Methode, die als Pulsbreitenmodulation oder PWM bezeichnet wird.

PWM steuert sowohl das Timing als auch die Dauer jedes Impulses, was wiederum die an den Motor gelieferte Frequenz und Spannung definiert.Durch kontinuierliches Einstellen dieser Parameter kann die VFD die Geschwindigkeit des Motors mit hoher Genauigkeit erhöhen oder verringern.Diese Steuerung ermöglicht es auch, das Drehmoment zu regulieren, was besonders nützlich ist, wenn die Last des Motors variiert.Moderne VFDs gehen oft noch einen Schritt weiter.Viele sind mit integrierten Schutzsystemen und Sensoren ausgestattet, die die Bedingungen wie Spannungsniveaus, Stromfluss und Motortemperatur überwachen.Einige Einheiten enthalten auch Feedback -Mechanismen, um festzustellen, wie der Motor ausgeführt wird, und die Anpassungen sofort vornehmen.Diese Funktionen tragen dazu bei, einen stabilen, sicheren Betrieb zu gewährleisten, selbst wenn sie unter schweren oder unvorhersehbaren Lasten laufen.

Vorteile der Verwendung variabler Frequenz -Laufwerke (VFDS)

Größere Effizienz und intelligentere Energieverbrauch

VFDs geben Motoren die Möglichkeit, mit variablen Geschwindigkeiten anstelle einer einzelnen festen Rate zu arbeiten.In vielen Systemen, insbesondere solchen, bei denen sich die Last den ganzen Tag über ändert, führt diese Flexibilität zu erheblichen Effizienzgewinnen.Anstatt ständig mit voller Leistung zu laufen, stellt der Motor seine Geschwindigkeit an die tatsächliche Nachfrage ein.Dies bedeutet weniger verschwendete Energie, einen reibungsloseren Betrieb und in vielen Fällen einen Anstieg der Gesamtproduktivität.

Durch die Beseitigung der Notwendigkeit von Getriebe oder mechanischen Geschwindigkeitsreduzierern vereinfacht VFDs auch das Systemdesign und reduziert den Verschleiß an beweglichen Teilen.Da Motoren einen großen Teil des Stromverbrauchs in industriellen Umgebungen darstellen, kann die Verwendung von VFDs die Stromkosten erheblich senken.Einrichtungen, die sie installieren, erfüllen häufig die regulatorischen Standards leichter und können sich sogar für Rabatte oder energiesparende Anreize qualifizieren.

Sanftes Startup, das die Ausrüstung schützt

Einer der unmittelbarsten Vorteile einer VFD ist die Fähigkeit, einen Motor allmählich und nicht auf einmal zu starten.Traditionelle Motoren ziehen zu Beginn einen großen Strom an elektrischer Strom, was die elektrischen Komponenten belastet und das System plötzlich mechanisch belastet.

VFDs vermeiden dieses Problem, indem die Geschwindigkeit des Motors langsam erhöht wird.Diese kontrollierte Beschleunigung - oft als „weicher Start“ bezeichnet - reduziert den scharfen Ruck auf Antriebssysteme, Riemen und Kupplungen.Es hält auch die Stromniveaus innerhalb sicherer Grenzen beim Start.Infolgedessen dauert die Ausrüstung länger, erfährt weniger Pannen und benötigt keinen separaten Softstarter.

Eingebauter Schutz für langfristige Zuverlässigkeit

Moderne VFDs sind mit integrierten Schutzsystemen ausgelegt, die potenzielle Probleme überwachen und auf Schäden verursachen.Zum Beispiel können sie erkennen, wann der Motor überhitzt und die Leistung reduziert oder abgeschaltet wird, um langfristige Schäden zu verhindern.Sie verfolgen auch die Spannungspegel, um zu vermeiden, dass der Motor zu hoch oder zu niedrig ist, was seine Lebensdauer verkürzen könnte.

Ein weiteres wichtiges Merkmal ist der Phasenschutz.Auf diese Weise kann der VFD erkennen, wann eine der Leistungsphasen fehlt oder wann die Verkabelungssequenz falsch ist.Diese Probleme können, wenn sie nicht kontrolliert werden, die Motoren unregelmäßig laufen lassen oder fehlschlagen.Zusammen tragen diese eingebauten Schutzmaßnahmen dazu bei, eine konsistente Leistung zu gewährleisten und das Risiko ungeplanter Ausfallzeiten zu verringern.Sie tragen auch dazu bei, Ihre Investition zu schützen, indem sie die Lebensdauer sowohl des Antriebs als auch des Motors erweitern.

Arten von Motoren arbeiten mit variablen Frequenz -Laufwerken (VFDS)

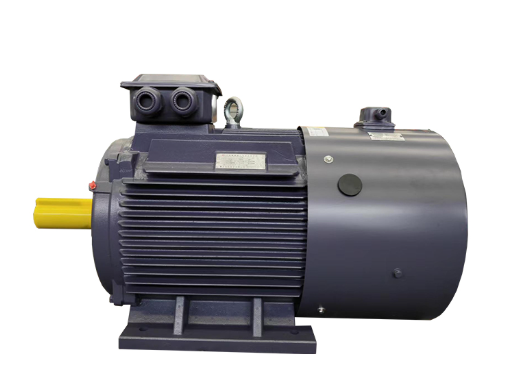

Abbildung 3. Drei-Phasen-Motoren

Variable Frequenz -Laufwerke werden am häufigsten mit verwendet Drei-Phasen-Motoren.Diese Motoren werden mit einem symmetrischen Wickeldesign gebaut, mit dem sie reibungslos auf Änderungen von Spannung und Frequenz reagieren können.Diese Struktur verleiht ihnen ein konsistentes Drehmoment und eine stabile Leistung, selbst wenn sie mit unterschiedlichen Geschwindigkeiten laufen, was sie zu einer natürlichen Anpassung für die VFD -Steuerung macht.

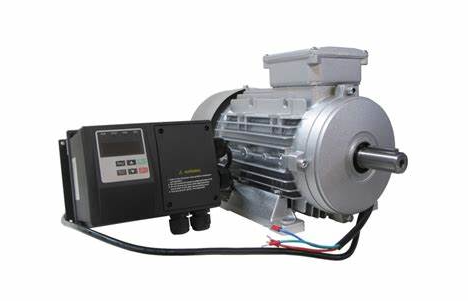

Abbildung 4. Einphasige Motoren

Im Gegensatz, Einphasenmotoren sind normalerweise nicht mit VFDs kompatibel.Diese Motoren verlassen sich auf Startkondensatoren und ein asymmetrisches Wicklungslayout, was die Geschwindigkeitsregulierung unzuverlässig macht.Wenn ein VFD versucht, die Frequenz zu ändern, die in einen einphasigen Motor übergeht, kann dies zu einem unregelmäßigen Betrieb oder Fehler führen.Aus diesem Grund wird die Verwendung eines VFD mit einem einphasigen Motor in den meisten Anwendungen nicht empfohlen.

Viele VFDs sind so konzipiert, dass sie einphasige Strom als Input akzeptieren, insbesondere in kleineren oder Wohnsystemen.Die VFD wandelt dann diesen Eingang in einen Dreiphasenausgang um, mit dem ein Standard-Drei-Phasen-Motor mit Strom versorgt werden kann.Dies ist eine praktische Option für Workshops, kleine Fabriken oder Remote-Websites, die keinen Zugriff auf eine vollständige elektrische dreiphasige Versorgung haben, aber dennoch die Vorteile des VFD-kontrollierten Motorbetriebs wünschen.Durch die Verwendung eines Einzelphasen-Eingangs und die interne Erzeugung von dreiphasigen Ausgaben bieten diese VFDs eine Brücke zwischen häuslichen oder gewerblichen Stromversorgungssystemen und motorischer Leistung in Industriequalität und ermöglichen mehr Flexibilität bei der Verwendung Ihrer Geräte.

Variable Frequenz -Laufwerke verwendet

Variable Frequenzantriebe (VFDs) finden sich in einer Vielzahl von Branchen, insbesondere in Systemen, in denen die Anpassung der Motordrehzahl die Energieeffizienz verbessern, den Verschleiß reduzieren und die Gesamtkontrolle verbessern kann.VFDs können mit der Geschwindigkeit, die ein Prozess benötigt, und nicht ständig mit voller Geschwindigkeit, um intelligentere und reaktionsfähigere Vorgänge zu erstellen.

Fans

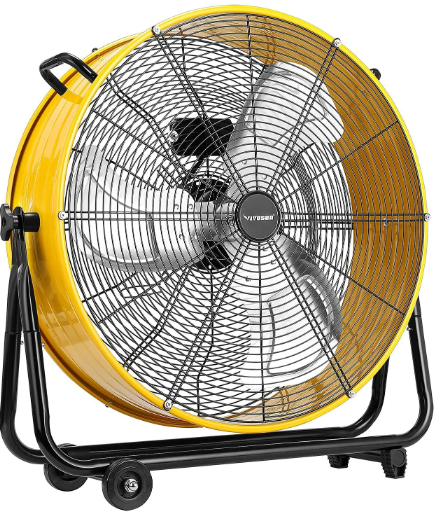

Abbildung 5. Fans

In Lüftungssystemen steuern VFDs, wie schnell ein Lüfter basierend auf tatsächlichen Bedingungen wie Raumtemperatur oder wie viele Personen vorhanden sind.Die Verlangsamung des Lüfters, wenn die volle Geschwindigkeit nicht nur benötigt wird, spart nicht nur Energie, sondern schneidet auch das Geräusch ein.Anstatt unabhängig von der Nachfrage konstant zu laufen, passt sich der Fan an sich ändernde Bedingungen an, was zu einem leiseren und effizienteren Betrieb führt.

Pumps

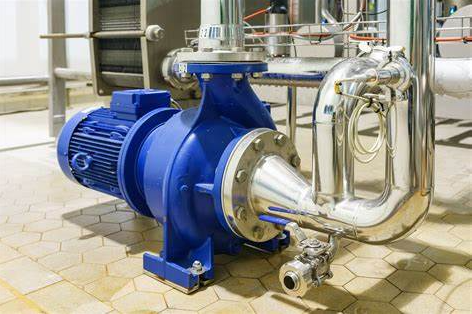

Abbildung 6. Pumpen

Pumpen müssen oft nicht ständig maximal fließen.Mit einer VFD können Sie die Pumpengeschwindigkeit mit der Feinabstimmung entsprechen, wie viel Wasser, Flüssigkeit oder Gas zu einem bestimmten Zeitpunkt benötigt werden.Dies reduziert Energieabfälle und verhindert plötzliche Druckstöcke, die Rohre oder Armaturen schädigen könnten.In Systemen, in denen die Durchflussraten wie Wasserbehandlung oder HLK variieren, führt diese Art der Kontrolle zu einer reibungsloseren Leistung und einer geringeren Betriebskosten.

Kompressoren

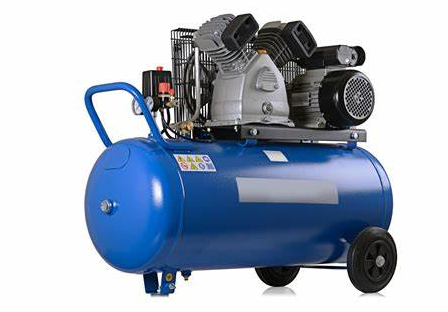

Abbildung 7. Kompressoren

Kompressoren profitieren von VFDs, indem sie in der Lage sind, allmählich auf die erforderliche Ausgabe zu steigen, anstatt sofort mit voller Leistung zu springen.Dieser weiche Start reduziert den Einschaltstrom und den mechanischen Dehnung, der typischerweise beim Start auftritt.VFDs ermöglichen auch genauer, dass der Druck reguliert werden kann, was dazu beiträgt, eine konsistente Systemleistung aufrechtzuerhalten und den Verschleiß von Komponenten zu verringern.Viele moderne VFDs, die mit Kompressoren verwendet werden, umfassen integrierte Überwachungstools.Diese Tools liefern tatsächliche Leistungsdaten und unterstützen prädiktive Wartungsstrategien, wodurch es einfacher ist, Probleme frühzeitig zu fangen und ungeplante Ausfallzeiten zu reduzieren.

Häufige Fehler bei der Verwendung eines VFD

Während variable Frequenzantriebe die Effizienz und Kontrolle erheblich verbessern können, kann die fälschliche Verwendung zu Schäden an Geräten, elektrischen Problemen oder kostspieligen Ausfallzeiten führen.Hier sind einige der häufigsten Fehler, die Menschen beim Installieren oder Betrieb einer VFD machen - und wie sie vorbeugen können.

Auswählen der falschen Größe

Ein VFD muss ordnungsgemäß mit dem von ihm kontrollierten Motor übereinstimmen.Wenn das Antrieb untergrenzend ist, kann es unter schweren Lasten überhitzt oder heruntergeschaltet werden.Wenn es übergroß ist, kann dies die Systemeffizienz verringern und zu einer unregelmäßigen Leistung führen.Wählen Sie immer eine VFD basierend auf der Spannung des Motors, des vollständigen Laststroms und der Anforderungen der angeschlossenen Last aus.Durch die Überprüfung sowohl der stationären als auch der Spitzenbedingungen der Anwendung wird sichergestellt, dass das Laufwerk unter allen Bedingungen zuverlässig funktionieren kann.

Ignorieren von Wärme- und Luftstrombedürfnissen

VFDs erzeugen während des normalen Betriebs eine erhebliche Wärmemenge.Ohne ausreichend Luftstrom können die inneren Temperaturen schnell ansteigen, wodurch die Lebensdauer des Antriebs oder die Wärmeabstürzung ausgelöst wird.Um eine Überhitzung zu vermeiden, installieren Sie die VFD in einem sauberen, gut belüfteten Raum-vor allem von direktem Sonnenlicht oder anderen Wärmequellen entfernt.Einige Setups benötigen möglicherweise auch Lüfter oder Kühlsysteme, insbesondere in engen Gehäusen oder Hochleistungsinstallationen.

Übersehen von Harmonischen und Stromqualität

Da VFDs Wechselstrom in DC konvertieren und dann wieder zu Variablenfrequenz AC sind, können sie eine harmonische Verzerrung einführen-elektrisches Rauschen, das andere Geräte auf derselben Stromleitung beeinflusst.Wenn diese Harmonische nicht angeklagt werden, können diese Harmonische Leistungsqualität verringern, empfindliche Elektronik zu Fehlfunktionen führen oder störende Stolpern in Schutzgeräten auslösen.Um dies zu verwalten, sollten Sie Linienreaktoren, harmonische Filter oder aktive Front -End -Laufwerke (AFE) verwenden - insbesondere in Systemen, in denen die Stromqualität gefährdet ist oder mehrere VFDs verwendet werden.

Unsachgemäße Verkabelung und Erdung

Lose Anschlüsse, falsche Kabelgrößen oder schlechte Erdung sind häufige Fehler, die zu elektrischen Verwerfungen, Sicherheitsrisiken oder langfristigen Geräteschäden führen können.Befolgen Sie immer Empfehlungen und lokale elektrische Codes bei der Verkabelung eines VFD.Die Erdung sollte solide und direkt sein, wobei alle Abschirmungen ordnungsgemäß beendet werden, um die elektromagnetische Interferenz zu verringern und die Systemzuverlässigkeit zu verbessern.

Aufrechterhaltung und Fehlerbehebung variabler Frequenzantrieb

Um einen variablen Frequenzantrieb (VFD) reibungslos in Betrieb zu halten, ist regelmäßige Wartung ein Muss.Diese Geräte sind für schwierige Umgebungen erstellt. Vernachlässigung von Routineprüfungen oder das Ignorieren von frühen Warnschildern kann zu Fehlern, unnötigen Ausfallzeiten und kostspieligen Reparaturen führen.

Routinewartung für zuverlässigen Betrieb

• Einer der wichtigsten Schritte in der VFD -Versorgung besteht darin, die zu behalten Kühlsystem sauber.Staub kann sich leicht auf inneren Lüfter und Kühlkörper sammeln, einschränken, den Luftstrom einschränken und die inneren Temperaturen erhöhen.Im Laufe der Zeit kann dieser Wärmeaufbau die Lebensdauer der Komponenten verkürzen oder thermische Abschaltungen auslösen.Überprüfen und reinigen Sie diese Teile regelmäßig, insbesondere in staubigen oder geschlossenen Räumen.

• Verdrahtung sollte auch sein routinemäßig inspiziert.Vibrationen aus nahe gelegenen Maschinen oder Temperaturänderungen können dazu führen, dass Verbindungen im Laufe der Zeit gelöst werden.Überprüfen Sie die Terminals auf Anzeichen von Verschleiß, Verfärbung oder Korrosion und nach Bedarf, um einen stabilen elektrischen Kontakt zu gewährleisten.

• Tracking der wichtigsten Betriebswerte verfolgen wie zum Beispiel Spannung, Strom und Temperatur Kann Ihnen helfen, Probleme zu erkennen, bevor sie zu einem Scheitern führen.Wenn Sie diese Daten im Laufe der Zeit protokollieren, erhalten Sie eine Grundlinie für das, was „normal“ ist, und identifizieren Trends, die auf die Entwicklung von Problemen hinweisen.

• Und nicht Firmware -Updates übersehen.Sie können häufig Verbesserungen veröffentlichen, die bekannte Fehler beheben oder die Kompatibilität mit neueren Geräten verbessern.Wenn Sie die Firmware auf dem neuesten Stand halten, können Sie die Leistung verbessern und Störungen vermeiden, die ansonsten möglicherweise unbemerkt bleiben.

Häufige Probleme lösen

• Wenn Ihr VFD beginnt Überhitzungdie ersten Dinge zu Überprüfen Sie, ob der Luftstrom- und Lüfterbetrieb.Suchen Sie nach etwas, das die Einlass- oder Auspufföffnungen blockiert, und stellen Sie sicher, dass die Kühlventilatoren richtig laufen.Wenn sich das Gerät in einem versiegelten Schrank befindet, erwägen Sie, Belüftung oder externe Kühlung hinzuzufügen, um die Temperaturen unter Kontrolle zu halten.

• Unerwartete Herunterfahren kann aus mehreren Ursachen wie Überlastbedingungen, lockeren oder beschädigten Kabel oder internen Fehlern stammen. Überprüfen Sie die jüngsten Laständerungen und inspizieren Sie Verkabelungswege für Shorts oder beschädigte Isolierung.

• Spannungsinstabilität ist ein weiteres Problem, insbesondere in Systemen mit schwankenden Stromversorgungen oder in der Nähe hochkarätigen Geräte.Um diese Störungen zu reduzieren, berücksichtigen Sie Hinzufügen von Zeilenreaktoren oder Eingangsfiltern Diese glätten Spannungsvariationen, bevor sie das Laufwerk erreichen.

• A Konsistente Wartungsroutine Die VFD hält nicht nur effizienter, sondern erweitert auch die Lebensdauer des von ihm kontrollierten Motors.Indem Sie Probleme im Voraus bleiben und sie frühzeitig angehen, reduzieren Sie ungeplante Ausfallzeiten, schützen Ihre Investition und sorgen für einen reibungsloseren täglichen Betrieb.

Abschluss

Da die Branchen eine größere Flexibilität und Effizienz erfordern, liefern variable Frequenzantriebe die für die dynamische Motorsteuerung erforderliche Leistungskante.VFDs, von grundlegenden Lüftersystemen bis hin zu präzisionsgesteuerten Robotik, verbessern die Energieeinsparungen, schützen Geräte und ermöglichen eine intelligente Automatisierung.Um ihr volles Potenzial auszuschalten, sind die richtigen Größen, Installation und laufende Wartung schwerwiegend.Durch die Anwendung des richtigen Laufwerks auf die richtige Anwendung - und die Vermeidung häufiger Fallstricke - können Sie die Lebensdauer der Geräte verlängern, die Systemzuverlässigkeit verbessern und bessere Betriebsergebnisse erzielen.

Häufig gestellte Fragen [FAQ]

1. Wann sollten Sie eine VFD verwenden?

Sie sollten eine VFD verwenden, wenn Sie die Geschwindigkeit, das Drehmoment oder die Richtung eines Wechselstrommotors steuern müssen, insbesondere in Systemen, in denen sich die Bedingungen häufig ändern.Dazu gehören dies Anwendungen wie Pumpen mit variabler Geschwindigkeit, Lüfter, Förderer und Kompressoren.In einem HLK -System stellt ein VFD beispielsweise die Motordrehzahl anhand der Temperatur- oder Luftstromanforderungen ein, um Energie zu sparen und den Verschleiß von Komponenten zu verringern.Sie können in der Regel VFDs verwenden, wenn ein weiches Starten erforderlich ist, um mechanische Belastungen zu vermeiden, oder wenn eine genaue Prozesskontrolle wichtig ist.

2. Ändert eine VFD -Spannung oder Frequenz?

Ein VFD ändert sowohl die Spannung als auch die Frequenz der Leistung, die sie einem Motor liefert.Die Frequenz steuert die Geschwindigkeit des Motors, während die Spannung proportional anpasst, um das ordnungsgemäße Drehmoment aufrechtzuerhalten.Wenn beispielsweise eine VFD die Frequenz erhöht, um einen Motor zu beschleunigen, erhöht es auch die Spannung, um sicherzustellen, dass der Motor effizient funktioniert und kein Drehmoment verliert.In der Praxis können Sie diese Werte häufig auf der VFD -Anzeige überwachen, um zu bestätigen, dass der Motor während des Betriebs die richtigen Ebenen erhält.

3. Wie ist eine VFD mit einem Motor angeschlossen?

Um einen VFD an einen Motor anzuschließen, verdrahten Sie zunächst die Stromeingangsanschlüsse des VFD mit Ihrer elektrischen Versorgung.Anschließend verbinden Sie die Ausgangsanschlüsse der VFD - normalerweise u, v und w - mit den drei Eingangsleitungen des Motors.Es ist auch wichtig, sowohl die VFD als auch den Motor ordnungsgemäß zu erden.Im Feld können Sie häufig abgeschirmtes Kabel für Motorleitungen, insbesondere für große Entfernungen, verwenden, um Störungen und Spannungsspitzen zu verhindern.Nach der Verkabelung testen sie auf korrekte Phasenrotation und passen die Richtung bei Bedarf ein.

4. Kann ein 3-Phasen-Motor mit einem VFD verwendet werden?

Die meisten 3-Phasen-Motoren können mit einem VFD ausgeführt werden, aber nicht alle sind ideal.Standardmotoren funktionieren in vielen Situationen, aber Wechselrichter-Duty-Motoren werden bevorzugt, da sie für die Handlungsspannungen des Hochfrequenzumschusses des VFD ausgelegt sind.Ältere Motoren können bei Verwendung mit einem VFD ohne geeignete Vorsichtsmaßnahmen eine kürzere Lebensdauer haben oder eine kürzere Lebensdauer haben, z.Normalerweise können Sie Motorspezifikationen vor der Installation überprüfen, um langfristige Probleme zu vermeiden.

5. Kann ein VFD einen Motor beschädigen?

Ein VFD kann einen Motor beschädigen, wenn er nicht ordnungsgemäß installiert oder konfiguriert ist.Hohe Schaltfrequenzen können zu Spannungsspitzen führen, die die Isolierung beschädigen, und ein Motor zu lang zu lange zu führen, kann aufgrund des verringerten Kühlluftstroms zu einer Überhitzung führen.Darüber hinaus kann elektrische Geräusche aus der VFD Lagerströme verursachen, die im Laufe der Zeit die Motorlager abnutzen.Vor dem Feld ist es üblich, mit Wechselrichtern bewertete Motoren zu verwenden, Ausgangsreaktoren oder Filter zu installieren und die Temperatur und den Lagerzustand regelmäßig zu untersuchen, um solche Schäden zu verhindern.
