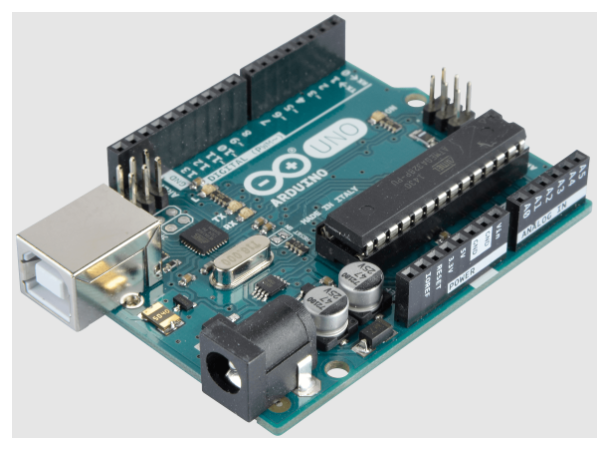

Alles, was Sie über Arduino Uno wissen müssen

Die Arduino Uno ist ein Grundstück in der Arduino -Serie.Es hilft, fiktivales Wissen mit praktischer Praxis zu verbinden.Dieser Artikel behandelt die breiten Fähigkeiten, technischen Details und verschiedene Anwendungen von Arduino Uno in verschiedenen Bereichen.Die Arduino Uno bietet eine solide Grundlage für Innovation und Lernen für Sie.

Katalog

Arduino Uno -Übersicht

Das Arduino Uno ist ein vielseitiges und Open-Source-Mikrocontroller-Board, das auf dem ATMEGA328P-Chip basiert und für Erschwinglichkeit und Benutzerfreundlichkeit ausgelegt ist und es ideal für alles ist, von einfachen DIY-Projekten bis hin zu komplexen Prototypen.Es unterstützt eine nahtlose Integration in Arduino -Schilde, Sensoren, andere Arduino -Boards und Geräte wie das Raspberry Pi, die von der Arduino -IDE erleichtert wurden - eine intuitive Programmierumgebung, die eine Version von C und C ++ verwendet.Diese Karte verbindet sich über USB, verdoppelt sich als Stromquelle und eine Programmierschnittstelle, wodurch der Setup- und Codierungsprozess optimiert wird.

Ausgestattet mit 14 digitalen Eingangs-/Ausgangsnadeln, von denen sechs die Impulsbreitenmodulation (PWM) für Anwendungen wie LED -Helligkeitssteuerung oder Motordrehzahlregelung unterstützen, verfügt die UNO auch mit sechs analogen Eingangsnadeln für die Sensorkonnektivität und verbessert die Interaktivität des Projekts durch Lesen von Umgebungseingängen.PWM- und Analogfunktionen erweitern die Funktionalität der Karte in verschiedenen automatisierten und kontrollierten Vorgängen.

Die UNO verfügt über 32 KB Flash -Speicher zum Speichern von Code, wobei der Bootloader 0,5 KB besetzt ist, um ein ordnungsgemäßes Start, 2 KB SRAM für die Codeausführung und 1 KB EEPROM für den anhaltenden Datenspeicher zu gewährleisten.Bei stetigem 5 Volt wird ein Eingangsspannungsbereich von 6 bis 20 Volt akzeptiert, obwohl die Aufrechterhaltung des Mikrocontrollers gegen Spannungsschwankungen empfohlen wird, den Mikrocontroller zu schützen.

Pinout -Konfiguration

Stift Kategorie	Pin -Name	Stift Beschreibung
Leistung	Vin, 3,3 V, 5 V, GND	VIN: Eingangsspannung nach Arduino bei Verwendung einer externen Leistung Quelle.
		5V: Regulierte Stromversorgung zum Stromversorgungsmikrocontroller und andere Komponenten auf dem Brett.
		3,3 V: 3,3-V-Versorgung, die durch einen Bordspannungsregler erzeugt wird. Maximalstrom: 50 mA.
		GND: Bodenstifte.
Zurücksetzen	Zurücksetzen	Setzt den Mikrocontroller zurück.
Analoge Stifte	A0 - A5	Wird verwendet, um einen analogen Eingang in der zu liefern Reichweite von 0–5 V.
Eingangs-/Ausgangsstifte	Digitale Stifte 0 - 13	Kann als Eingangs- oder Ausgangsstifte verwendet werden.
Serie	0 (rx), 1 (tx)	Wird zum Empfangen (RX) und Senden (TX) verwendet TTL Seriendaten.
Externe Interrupts	2, 3	Wird verwendet, um externe Interrupts auszulösen.
PWM	3, 5, 6, 9, 11	Bietet 8-Bit-PWM-Ausgang.
Spi	10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK)	Wird für die SPI -Kommunikation verwendet.
Eingebaute LED	13	Wird verwendet, um die eingebaute LED zu kontrollieren.
Twi	A4 (SDA), A5 (SCL)	Wird für die TWI (I2C) -Kommunikation verwendet.
Aref	Aref	Wird verwendet, um Referenzspannung für bereitzustellen Analogeingabe.

Technische Spezifikationen

Spezifikation	Detail
Mikrocontroller	ATMEGA328P (8-Bit)
Betriebsspannung	5v
Eingangsspannung (empfohlen)	7v - 12V
Eingangsspannung (Grenzen)	6 V - 20V
Taktfrequenz	16 MHz (Kristalloszillator)
Digitale E/O -Stifte	14 Stifte, von denen 6 PWM unterstützen (Stifte 3, 5, 6, 9, 10, 11)
Analoge Eingangsstifte	6 Stifte (A0 - A5), 10 -Bit -Auflösung, kann Lesen Sie von 0V bis 5 V
Strom pro E/A -Pin	40 Milliamps
3,3 V Pin Strom	50 Milliamps
Flash -Speicher	32 KB (0,5 KB verwendet vom Bootloader)
Sram	2KB
Eeprom	1KB
Schlüsselmerkmale	- genaues Timing für die Sensorverwaltung
	- PWM -Fähigkeit
	- Speicher für Programme und Laufzeitdaten
Ideal für	- Bildungszwecke
	- Experimentieren
	- Professionelle Prototypen

Alternative Arduino -Boards

Während die Arduino Uno ein solider Ausgangspunkt ist, umfasst die breitere Arduino -Aufstellung mehrere Boards, die für die entsprechenden Projektanforderungen erstellt wurden.Diese Boards unterscheiden sich in Größe, Leistung und Funktionalität, sodass Sie das richtige Werkzeug für alles auswählen können, von kompakten eingebetteten Systemen bis hin zu Hochleistungs-Computing und IoT-Integration.

Arduino Nano

Abbildung 2. Arduino Nano

Der Arduino Nano bietet die gleiche Kernfunktionalität wie die UNO, aber in viel kleinerer Form.Dies macht es ideal für enge Räume wie tragbare Geräte oder kompakte Gehäuse.Es verwendet den gleichen ATMEGA328 -Mikrocontroller und behält ein ähnliches PIN -Layout bei, was bedeutet, dass Sie von der UNO zum Nano wechseln können, ohne ein neues Setup zu lernen.Der Nano stellt über einen Mini-USB-Anschluss eine Verbindung zu einem Computer her, sodass es einfach ist, Code hochzuladen und die Platine während des Tests zu versorgen.

Arduino Pro Mini

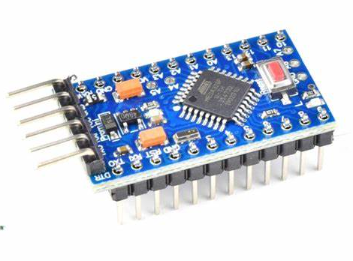

Abbildung 3.. Arduino Pro Mini

Der Arduino Pro Mini wurde für Anwendungen mit geringer Leistung entwickelt und ist eine abgerundete Platte, die erfahrene.Es enthält keine USB-Schnittstelle, sodass Sie einen externen USB-zu-serialen Adapter benötigen, um Programme hochzuladen.Dieser Kompromiss reduziert sowohl seinen Größe als auch den Stromverbrauch und ist so stark für batteriebetriebene Projekte, Wearables oder eingebettete Designs geeignet, bei denen Platz und Energie begrenzt sind.

Arduino Mega

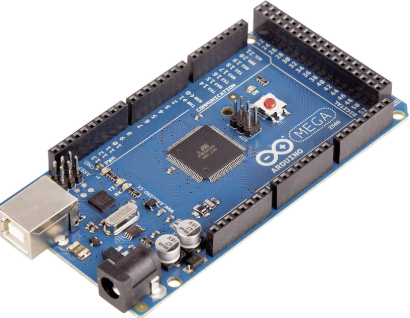

Abbildung 4. Arduino Mega

Wenn Ihr Projekt mehr Stifte oder Speicher benötigt, ist das Arduino Mega eine gute Wahl.Es enthält 54 digitale Eingangs-/Ausgangsnadeln und 16 analoge Eingänge sowie zusätzliche Speicherressourcen.Auf diese Weise können mehrere Sensoren, Anzeigen und Aktuatoren gleichzeitig verarbeitet werden, was besonders für Robotik-, Heimautomation- oder Multi-Modul-Systeme nützlich ist.Der größere Fußabdruck bietet Ihnen Raum, um zu wachsen, wenn Ihr System komplexer wird.

Arduino fällig

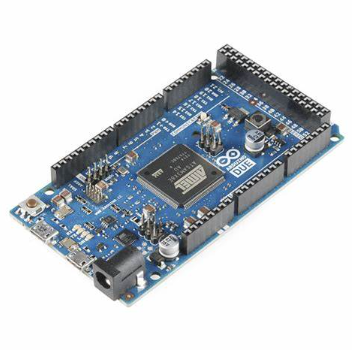

Abbildung 5. Arduino fällig

Der fällige Arduino ist für die Geschwindigkeit und die fortgeschrittene Verarbeitung erstellt.Im Gegensatz zu anderen Boards in der Familie läuft es auf einem 32-Bit-Arm-Cortex-M3-Prozessor, der mehr Rechenleistung und RAM liefert.Dies macht es ideal für datenbezogene Aufgaben wie schnelle Signalverarbeitung, sofortige Rückkopplungssysteme oder Projekte, bei denen eine große Anzahl von Vorgängen schnell und genau erfolgt.

Arduino MKR1000

Abbildung 6. Arduino MKR1000

Für Anwendungen, die drahtlose Konnektivität erfordern, ist der Arduino MKR1000 eine intelligente Wahl.Es wird mit integriertem WLAN geliefert und ist für IoT-Projekte (Internet of Things) wie Smart-Home-Geräte oder angeschlossene Umweltsensoren ausgelegt.Seine geringe Größe erleichtert es einfach, in kompakte Gehäuse einzubetten, während seine Stromeffizienz- und Konnektivitätsoptionen dazu beitragen, die Netzwerkkommunikation zu optimieren.

Arduino Leonardo

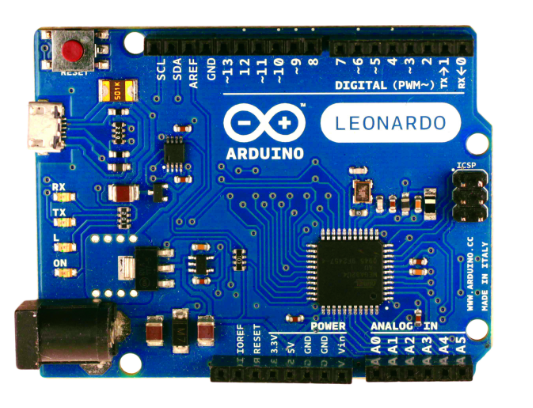

Abbildung 7. Arduino Leonardo

Was den Arduino Leonardo auszeichnet, ist die Fähigkeit, die USB -Kommunikation direkt über seinen Mikrocontroller, den ATMEGA32U4, umzugehen.Auf diese Weise kann es als Tastatur, Maus oder andere menschliche Schnittstellengerät (HID) fungieren, ohne zusätzliche Hardware zu benötigen.Es ist besonders nützlich, um benutzerdefinierte Eingangsgeräte oder Projekte zu erstellen, die auf einzigartige Weise mit einem Computer interagieren.

Arduino Uno Pin -Layout

Das Layout der Stifte von Arduino Uno ist sorgfältig angeordnet, um eine Vielzahl von Aufgaben zu unterstützen und gleichzeitig einfach zu navigieren.Jeder Pin hat einen klaren Zweck, der in Kategorien zusammengefasst ist, basierend darauf, wie er verwendet wird: Power, digitale E/A, analoge Eingaben, spezielle Funktionen, ICSP -Programmierung und Kommunikation.Wenn Sie verstehen, wie diese Stifte zusammenarbeiten, können Sie die Projektplanung und das Hardware -Setup optimieren.

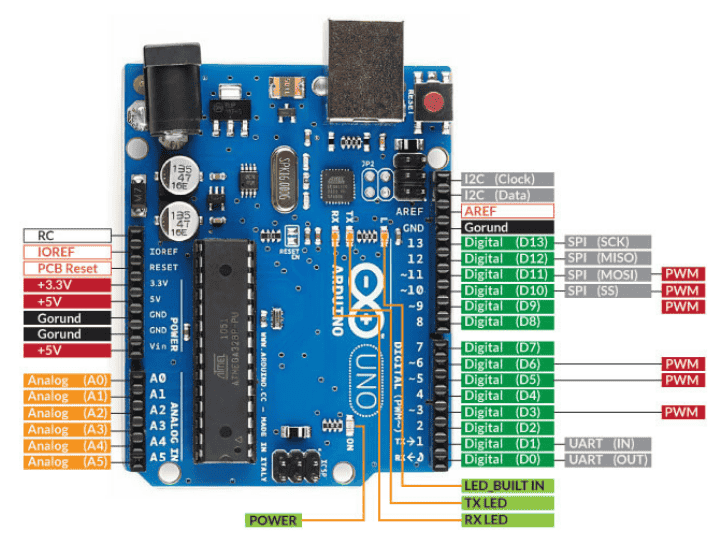

Abbildung 8. Arduino Uno Pin -Layout

Power Pins

In dem Leistungsabschnitt der Karte wird Spannung entweder von einer externen Quelle empfangen oder an andere angeschlossene Komponenten verteilt.

• Vin wird verwendet, wenn die Platine von einer externen Quelle anstelle von USB betrieben wird.Es ist üblicherweise mit einem Batterie- oder Wandadapter verbunden, der zwischen 7 V und 12 V für eine stabile Leistung liefert.

• 5 V und 3,3 V Stifte Geben Sie externe Geräte regulierte Spannungsausgänge an.Die 5-V-Ausgabe eignet sich gut für Sensoren, Module und LEDs, die eine stabile Versorgung benötigen, während der 3,3-V-Stift für niedrige Spannungskomponenten besser ist, die weniger Strom benötigen.

• GND (Boden) vervollständigt die Schaltung.Alle Komponenten sollten eine Bodenverbindung mit einem dieser Stifte gebunden haben, um einen gemeinsamen Bezugspunkt zu gewährleisten.

• Ioref Gibt den Betriebsspannungsniveau der Platine an und wird hauptsächlich von Schildern verwendet, um sich automatisch an die richtige Logikniveau anzupassen.Die Verwendung der falschen Spannung kann Komponenten schädigen, sodass die Anpassungsstufen wichtig sind.

Digitale Stifte (0–13)

Die 14 digitalen Pins der UNO können verwendet werden, um Eingänge zu lesen oder Ausgaben entweder als hohe oder niedrige Signale zu senden.

• Stifte 0 und 1 sind der seriellen Kommunikation gewidmet.Pin 0 empfängt Daten (RX), während Pin 1 Daten (TX) überträgt.Sie sind mit der USB -Schnittstelle verbunden. Achten Sie also darauf, sie beim Hochladen von Code zu verwenden.

• Stifte 2 bis 13 Handeln Sie als allgemeine Eingangs-/Ausgangsnadeln (GPIO).Sie können sie mithilfe der Funktionen PinMode (), Digitalwrite () und DigitalRead () in Ihrem Arduino -Code steuern.

• PWM -Stifte (3, 5, 6, 9, 10, 11) Simulieren Sie den analogen Ausgang mithilfe der Pulsbreitenmodulation.Dies ist besonders hilfreich, um die Motorgeschwindigkeiten anzupassen, die LED-Helligkeit zu ändern oder analoge Signale nachzuahmen, ohne einen DAC (Digital-To-Analog-Konverter) zu benötigen.

Analoge Stifte (A0 - A5)

Diese sechs Stifte sind so konzipiert, dass sie unterschiedliche Spannungen lesen, die häufig von Sensoren stammen.Jeder analoge Pin liest die Eingabe in einer 10-Bit-Auflösung und wandelt Spannungen von 0 auf 5 V in Werte von 0 bis 1023 um. Dies ist nützlich, wenn Sie mit Sensoren wie Temperatursonden, Lichtdetektoren oder Potenzentiometern arbeiten, die nicht-binäre Ausgänge produzieren.Darüber hinaus können diese Stifte als digitales E/A verwendet werden, was Ihnen zusätzliche Flexibilität bietet, wenn Ihr Projekt mehr digitale Stifte als der Hauptbereich von 0–13 benötigt.

Spezialfunktionsstifte

Einige Stifte auf der UNO bieten spezielle Steuer- und Konfigurationsoptionen:

• Zurücksetzen kann manuell oder durch Software ausgelöst werden, um das Programm des Board neu zu starten.Dies ist nützlich, wenn Sie das Verhalten neu starten müssen, ohne den Code erneut zu laden.

• Aref Ermöglicht eine externe analoge Referenzspannung.Dies verbessert die Genauigkeit bei der Konvertierung analoge Signale, hauptsächlich beim Umgang mit Sensoren, die nicht den vollständigen 0–5 -V -Bereich verwenden.

• RX/TX -Stifte (0 und 1 wieder) werden an die serielle Schnittstelle geteilt und sind für UART-basierte Kommunikation ernst.

ICSP -Header

Der ICSP-Header (6-polige In-Circuit-Serienprogrammierung) enthält Miso, Mosi und SCK -Linies, bietet eine direkte Möglichkeit, den Mikrocontroller zu programmieren oder den Bootloader zu aktualisieren.Dieser Header wird häufig bei externen Programmierern oder bestimmten Schildern verwendet, die einen Zugang auf niedrigem Niveau erfordern.Es ist auch praktisch für die Fehlerbehebung, wenn USB -Uploads nicht funktionieren.

Kommunikationsstifte

Mehrere Stifte sind spezialisiert auf das Gespräch mit anderen digitalen Geräten mit gemeinsamen Kommunikationsprotokollen.

• I²c (TWI) Verwendet Pins A4 für Daten (SDA) und A5 für die Uhr (SCL).Dieses Protokoll ist hilfreich, wenn Sie eine Verbindung zu mehreren Geräten mit niedriger Geschwindigkeit herstellen, z. B. Anzeigen oder tatsächliche Uhren, nur zwei Drähte.

• SPI -Kommunikation wird durch Stifte 10 (SS), 11 (MOSI), 12 (MISO) und 13 (SCK) behandelt.Es wird für den schnellen Datenaustausch mit Komponenten wie SD -Karten, HF -Modulen oder anderen Mikrocontrollern verwendet.Der ICSP -Header teilt die gleichen SPI -Signale.

• UART oder serielle Kommunikation, wird durch Pins 0 und 1 behandelt und ist der Schlüssel zum Senden und Empfangen von Daten zwischen Arduino und anderen Geräten wie Computern, GPS -Modulen oder Bluetooth -Adaptern.

Pin Mapping zwischen Arduino Uno und ATMega328

Bei der Arbeit mit dem Arduino Uno ist es nützlich zu verstehen, wie das PIN -Layout mit dem ATMEGA328 -Mikrocontroller verbunden ist.Diese PIN-Zuordnung wird besonders wichtig, wenn Sie über das Arduino-Board selbst hinausgehen möchten-wie das Programmieren eines bloßen ATMEGA328-Chips oder das Einbetten in eine benutzerdefinierte PCB.In diesen Situationen stellt das Erkenntnis der genauen Beziehung zwischen Arduino Pin -Bezeichnungen und Mikrocontroller -Pins sicher, dass Ihre Hardware und Ihr Code richtig interagieren.

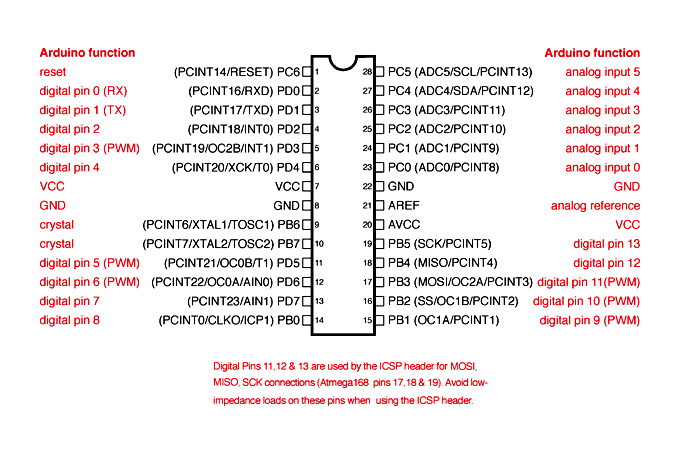

Abbildung 9. Arduino uno zu atmega328 Pin Mapping

Verwendung der Arduino -IDE für die Entwicklung

Um Code in die Arduino UNO zu schreiben und hochzuladen, verwenden Sie die Arduino Integrated Development Envaluation (IDE).Dieses kostenlose Softwaretool ist einfach zu navigieren und funktioniert unter Windows, MacOS und Linux.Es enthält vorgefertigte Bibliotheken, Codebeispiele und eine saubere Schnittstelle, mit der Sie Ihre Ideen einfacher entwickeln und testen können.Egal, ob Sie gerade erst mit Mikrocontrollern anfangen oder bereits erlebt haben, die IDE unterstützt schnelles Experimentieren und schnelle Iteration, was während des Prototyps nützlich ist.

Programmieren des Arduino uno

Der Einstieg mit Arduino Uno umfasst nur ein paar unkomplizierte Schritte.Hier erfahren Sie, wie Sie Ihre Umgebung einrichten und ein einfaches Programm hochladen:

• Verbinden Sie die Platine - Verwenden Sie ein USB -Kabel, um das Arduino Uno an Ihren Computer zu verbinden.Dies bietet sowohl Leistung als auch Datenkommunikation.

• Wählen Sie die richtige Karte aus - Öffnen Sie die Arduino -Ideen.Gehen Sie im Menü zu Tools → Board und wählen Sie Arduino/Genuino Uno, um Ihr Gerät zu entsprechen.

• Wählen Sie den richtigen Port - Wählen Sie unter Tools → Port den Port aus, an den Ihre UNO angeschlossen ist.Dadurch kann die IDE mit Ihrem Vorstand kommunizieren.

• Laden Sie eine grundlegende Skizze hoch hoch - Um das Setup zu testen, laden Sie ein einfaches Programm wie die Blink -Skizze hoch.Gehen Sie zu Datei → Beispiele → Grundlagen → Blinken.In diesem Programm wird die eingebaute LED auf Pin 13 jede Sekunde ein- und ausblenden.

Sobald die Skizze geladen wird, klicken Sie auf die Schaltfläche Upload (das richtige Pfeilsymbol).Wenn alles funktioniert, sehen Sie, dass die an Bord geführte Leitung zu Blinzeln beginnt, was auf eine erfolgreiche Verbindung und Upload hinweist.

Erklären Sie die Blink -Skizze

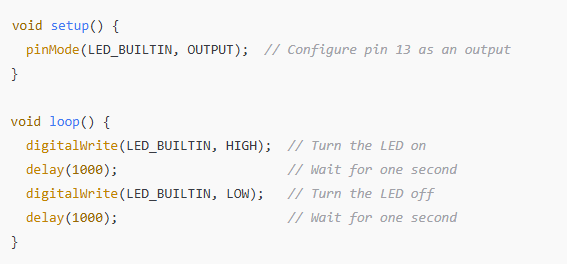

Hier ist der grundlegende Blinkcode:

Diese Skizze ist eine der einfachsten Möglichkeiten, um zu erfahren, wie Arduino die digitale Ausgabe erledigt.Die Funktion Setup () wird einmal ausgeführt, wenn der Board anmacht oder zurückgesetzt wird.Es wird verwendet, um das Pin -Verhalten zu definieren.Danach läuft die Loop () -Funktion kontinuierlich, sodass die LED in einem sich wiederholenden Muster ein- und ausgeschaltet wird.Wenn Sie die LED auf Ihren Code antworten, erhalten Sie ein sofortiges visuelles Feedback.Dies erleichtert das Verständnis, wie digitale Signale funktionieren und wie sich Ihr Code in tatsächliches Verhalten übersetzt.

Arduino Uno 2D -Modell und -abmessungen

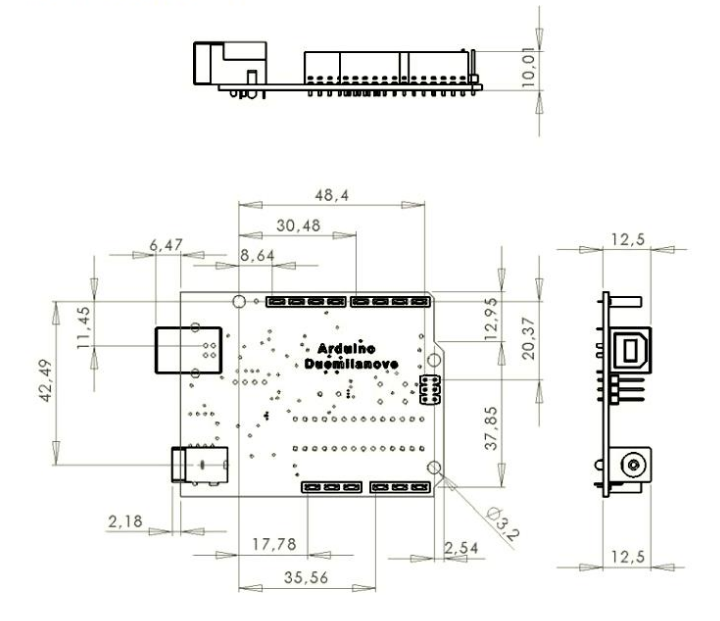

Abbildung 10. 2D -Modell und Abmessungen

Dieses Diagramm zeigt ein zweidimensionales technisches Layout des Arduino Duemilanove-Boards, das die Größe und das Layout der Arduino Uno genau entspricht.Es enthält Ansichten von oben, vorne und Seite, damit Benutzer genaue Gehäuse oder benutzerdefinierte Reittiere entwerfen können.

Kategorie	Messung / Detail
Vorstandsdimensionen	68,6 mm (Länge) × 53,4 mm (Breite)
Montagelochabstand	Horizontal: 48,4 mm, 35,56 mm
	Vertikal: 42,49 mm, 37,85 mm
Verbindungsverlängerungen	USB -Anschluss: Erweitert 12,5 mm über den Rand hinaus
	Barrel Power Jack: 10 mm über der Brett Oberfläche
Komponentenabstand	Digitaler E/A -Header: 8,64 mm von nächster Montageloch
	Stromverbinder: 6,47 mm von der Brettkante
Komponentenhöhe	Höchste Komponente (Power Jack): ca. 20,37 mm

Diese Messungen sind schwerwiegend für die Entwicklung von benutzerdefinierten Fällen, Klammern oder PCB -Designs, die das Arduino -Board enthalten.

Verwendung von Arduino uno

Die Arduino Uno ist dafür bekannt, anpassungsfähig zu sein, was es zu einer Auswahl für eine Vielzahl von Projekten macht.Es kann sowohl mit digitalen als auch mit analogen Signalen funktionieren, wodurch es in verschiedenen Umgebungen in den Klassenzimmern bis hin zu Fabriken und sogar intelligenten Häusern arbeiten kann.Egal, ob Sie gerade erst anfangen oder ein spezialisiertes System bauen, die UNO bietet genügend Flexibilität und Zuverlässigkeit, um eine Vielzahl von tatsächlichen Aufgaben zu unterstützen.

Automatisierung und Systemsteuerung

In automatisierten Systemen wird die UNO häufig zum Verwalten von Aufgaben verwendet, die genaue Zeitpunkte und konsistenten Betrieb erfordern.Zum Beispiel kann es das Timing von Ampeln steuern oder Fahrzeuge auf einem Parkplatz verfolgen.Diese Systeme stützen sich auf die Fähigkeit des Boards, Eingabedaten zu verarbeiten und schnell zu reagieren - etwas, das die UNO dank seiner stabilen Leistung gut behandelt.

Smart Home Integration

Die Arduino Uno ist eine beliebte Wahl für DIY -Heimautomation.Es kann so programmiert werden, dass sie Lichter steuern, Haushaltsgeräte ausführen oder Sicherheitsfunktionen wie Bewegungsdetektoren oder Alarme verwalten.Oft ist es in Sensoren und drahtlose Module integriert, um intelligentere und reaktionsschnelle Wohnräume zu schaffen.Seine kostengünstigen und Einfachheit machen es zu einer einfachen Möglichkeit, ein verbundenes Zuhause zu bauen.

Industrielle Verwendung

In industriellen Umgebungen wird die UNO zum Sammeln von Daten von Sensoren, zur Steuerung von Geräten und zur Überwachung der Umgebungsbedingungen verwendet.Beispielsweise kann es verwendet werden, um Temperaturänderungen zu log oder motorische Schwingungen zu erfassen.Da es kostengünstig und einfach zu programmieren ist, wird es häufig in Klein- oder Testphasen-Industrieautomatisierungsprojekten verwendet, bei denen Budget und Flexibilität der Schlüssel sind.

Bildung und Prototyping

Viele Schulen und Universitäten nutzen Arduino Uno, um grundlegende Programme und Elektronik zu unterrichten.Die einfache Benutzeroberfläche und die umfassende Unterstützung der Community machen es zugänglich.Gleichzeitig ist es leistungsfähig genug, um als Prototyping -Plattform für fortschrittlichere Arbeiten zu dienen.In der medizinischen Techentwicklung können Sie beispielsweise neue Gerätekonzepte testen, bevor Sie zu komplexeren Hardware wechseln.

Spezial- und gefährliche Systeme

Aufgrund seiner stabilen Leistung wird die UNO auch in Projekten verwendet, bei denen Zuverlässigkeit ein Muss ist.Ein Beispiel sind Notfallbeleuchtungssysteme, die in Eisenbahnen oder öffentlichen Infrastrukturen verwendet werden.In diesen Fällen macht es das konsequente Verhalten der UNO unter kontinuierlichem Betrieb zu einer vertrauenswürdigen Komponente in sicherheitsorientierten Designs.

Arduino gegen Mikrocontroller

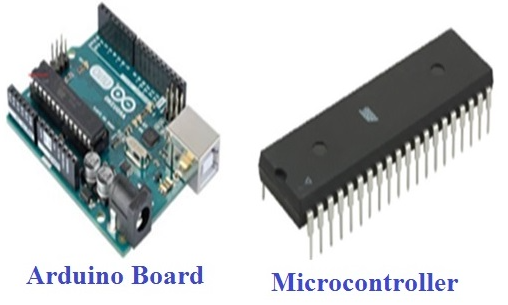

Abbildung 11. Arduino gegen Mikrocontroller

Wenn Sie mit der Elektronik beginnen, ist es wichtig, den Unterschied zwischen einem Arduino -Board und einem Mikrocontroller zu verstehen.Obwohl sie eng miteinander verbunden sind, dienen sie unterschiedlichen Zwecken und beinhalten unterschiedliche Komplexitätsniveaus.Wenn Sie wissen, was sie auszeichnet, können Sie entscheiden, welche besser für Ihr Projekt oder Ihre Lernziele geeignet sind.

Arduino Board

Ein Arduino -Board wie die beliebte UNO ist eine vollständige Entwicklungsplattform.In seinem Kern befindet sich ein Mikrocontroller - Art der ATMEGA328P -, aber das Board enthält auch alles, was erforderlich ist, um diesen Chip einfach zu bedienen, insbesondere für die schnelle Entwicklung.Diese Boards sind mit integrierten Funktionen ausgestattet, die das Setup und die Programmierung vereinfachen.Zum Beispiel:

• Mit einer USB -Schnittstelle können Sie die Platine sowohl für das Hochladen als auch für das Code -Hochladen an einen Computer anschließen.

• Die Spannungsregulatoren an Bord stellen sicher, dass Komponenten die richtige Leistung erhalten.

• Mit einem Reset -Schaltkreis können Sie die Platine bei Bedarf neu starten.

• Mit vorgefertigten Pin-Headern können Sie Sensoren, Module oder Schilde ohne Löten einfügen.

Aufgrund dieses Setups ist ein Arduino -Board bereit zu gehen, sobald Sie es anschließen. Es müssen keine zusätzlichen Teile verkabelt werden, nur um Ihr erstes Programm auszuführen.Diese Komfort macht es ideal, um zu lernen, Ideen schnell zu testen und Prototypen aufzubauen.

Eigenständiger Mikrocontroller

Ein roher Mikrocontroller - wie der ATMEGA328P für sich - ist nur ein kleiner Teil dessen, was Sie in einem Arduino -Vorstand finden.Es ist der eigentliche Chip, der Ihren Code ausführt, aber für sich selbst kann er nicht viel tun.Um einen Standalone -Mikrocontroller zum Laufen zu bringen, müssen Sie die Stützschaltung um sie herum bauen.Dies bedeutet normalerweise Hinzufügen:

• Eine Stromversorgung zur Bereitstellung einer stabilen Spannung

• ein externer Kristall oder ein Oszillator, um die Zeit zu halten

• Kondensatoren und Widerstände zur Stabilisierung der Leistung

• Ein Programmierer oder USB-to-Serial-Schnittstelle zum Hochladen von Code

Wenn Sie mit eigenständigen Chips arbeiten, können Sie mehr Kontrolle darüber haben, wie Ihr Schaltkreis erstellt wird.Es hilft auch, Größe und Kosten zu verringern-wichtige Faktoren in groß angelegten Produktion oder Projekten, bei denen der Platz begrenzt ist.Es erfordert jedoch ein solides Verständnis der Elektronik und mehr Zeitverdrahtung und Test.

Beginnend mit Arduino und später über dem Übergang zur Arbeit mit bloßen Mikrocontrollern.Dies ist ein natürlicher Fortschritt.Sobald Sie gelernt haben, wie man Code in die Arduino -IDE schreibt und versteht, wie Stifte zugeordnet und verwendet werden, können Sie dieses Wissen auf rohe Chips anwenden.Die Codestruktur und die grundlegende Logik - wie das Einstellen von PIN -Modi oder Lesesensorwerte - entstehen dasselbe.Sie erlangen einfach mehr Freiheit in der Konfiguration der Hardware.

Abschluss

Die Arduino Uno ist eine herausragende Wahl für alle, die sich für Elektronik und Codierung interessieren.Das unkomplizierte und dennoch effektive Design eignet sich für eine Vielzahl von Verwendungszwecken, von einfachen DIY -Projekten zu komplexen Systemen für den industriellen Gebrauch.Indem Sie die in diesem Leitfaden beschriebenen technischen Funktionen und praktischen Verwendungszwecke lernen, können Sie die Funktionen von Arduino Uno nutzen, um Ihre kreativen Ideen in die Realität umzusetzen.Während die Technologie weiter voranschreitet, bleibt Arduino Uno ein zuverlässiges und vielseitiges Tool, wodurch das Engagement für elektronisches Design und Programmierung verbessert wird.Es löst weiterhin Kreativität aus und ermöglicht die Leistung, sei es für Bildung, Hobbys oder professionelle Projekte.

Häufig gestellte Fragen [FAQ]

1. Ist Arduino uno eine Programmiersprache?

Arduino Uno ist keine Programmiersprache;Es handelt sich um eine Mikrocontroller -Platine, die mit Arduino IDE programmiert wird und eine vereinfachte Version von C ++ verwendet.

2. Was sind die Systemanforderungen für Arduino?

Die Systemanforderungen für Arduino umfassen ein Betriebssystem von Windows, MacOS oder Linux, minimaler Festplattenraum mit mindestens 150 MB kostenlos, mindestens 1 GB RAM, einen USB -Anschluss zum Anschließen des Arduino mit Ihrem Computer und einen grundlegenden Prozessor, der die erwähnten Betriebssysteme ausführen kann.

3. Was ist ein Beispiel für eine Schaltung in Arduino?

Ein Beispiel für einen einfachen Arduino-Schaltkreis ist der LED-Blinkkreis: Dies beinhaltet das Verbinden einer LED mit dem digitalen Pin 13 an einem Arduino Uno, wobei das längere Bein (Anode) der LED direkt an Pin 13 und das kürzere Bein (Kathode) durch einen 220-OHM-Widerstand angeschlossen ist.

4. Was ist Arduinos Hauptfunktion?

Die Hauptfunktion von Arduino besteht darin, eine zugängliche Plattform für die Entwicklung elektronischer Projekte bereitzustellen und die Erstellung interaktiver Objekte oder Umgebungen durch Lesen von Eingängen und Erzeugen von Ausgängen zu ermöglichen, z. B. das Drehen eines Motors, das Beleuchtung einer LED oder das Senden von Daten über das Internet.

5. Woher weiß ich, ob mein Arduino original ist?

Um festzustellen, ob ein Arduino original ist, suchen Sie nach dem offiziellen Arduino -Logo an der Tafel, untersuchen Sie die Qualität der Komponenten auf eine nette Ausrichtung. Überprüfen Sie den Text auf der Rückseite des Boards auf "Made in Italy" und die Arduino -Website -URL -URL, beobachten Sie die Einzelhandelsverpackung, die blau und weiß sein sollte, und verifizieren Sie die einzigartige Seriennummer auf der Arduino -Website.
