Technische Daten des ESP8266 Wi-Fi-Moduls, Pinbelegung, Alternativen

Das WLAN-Modul ESP8266 ESP8266 ESPRESSIF ESP8266 ESPRESSIF In Stock: 98615 pcs ist eine der am weitesten verbreiteten und kostengünstigsten Lösungen zum Hinzufügen drahtloser Konnektivität zu eingebetteten und IoT-Systemen.Dieses von Espressif Systems entwickelte kompakte System-on-Chip (SoC) vereint leistungsstarke Verarbeitungsfunktionen, geringen Stromverbrauch und integrierte Wi-Fi-Unterstützung in einem einzigen Gerät.In diesem Artikel werden die Übersicht, Pinbelegung, Spezifikationen, Funktionen, Anwendungen, Programmierschaltung und mehr des WLAN-Moduls ESP8266 erläutert.

Katalog

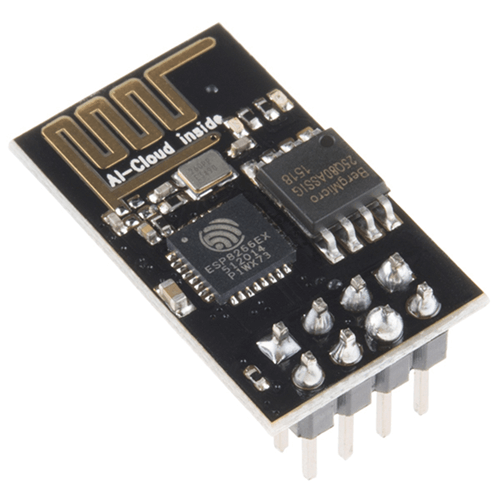

Übersicht über das ESP8266-WLAN-Modul

Die ESP8266 ESP8266 ESPRESSIF ESP8266 ESPRESSIF In Stock: 98615 pcs Das Wi-Fi-Modul ist ein kostengünstiges System-on-Chip (SoC), das von Espressif Systems entwickelt wurde und vollständige Wi-Fi-Netzwerkfunktionen und Mikrocontroller-Funktionalität bietet.Es arbeitet mit dem IEEE 802.11 b/g/n-Standard bei 2,4 GHz und verfügt über einen 32-Bit-Tensilica-Prozessor mit bis zu 160 MHz, einen integrierten TCP/IP-Stack und Unterstützung für UART-, SPI- und I²C-Kommunikation.Dies macht es zu einer vielseitigen Wahl für Projekte, die drahtlose Konnektivität ohne zusätzliche Wi-Fi-Hardware erfordern.

Der ESP8266 kann entweder als Wi-Fi-Adapter für Mikrocontroller wie Arduino oder als eigenständiger Controller mit benutzerdefinierter Firmware fungieren.Sein kompaktes Design, der stromsparende Betrieb mit 3,3 V und mehrere Varianten wie ESP-01, NodeMCU und Wemos D1 Mini machen es ideal für IoT-Anwendungen, einschließlich intelligenter Geräte, Automatisierungssysteme und drahtloser Sensoren.

Wenn Sie am Kauf des WLAN-Moduls ESP8266 interessiert sind, können Sie uns gerne bezüglich Preis und Verfügbarkeit kontaktieren.

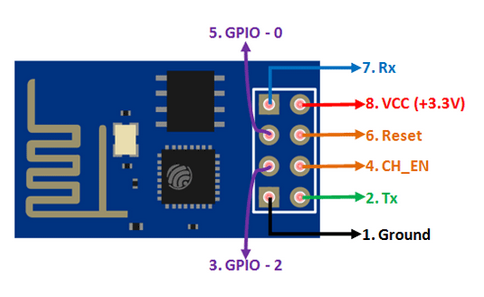

Pinbelegung des ESP8266 WiFi-Moduls

Alternativen zum ESP8266-WLAN-Modul

Modell	Hersteller	Konnektivität	Prozessor
ESP32-Entwicklungsboard (ESP-WROOM-32)	Espresso Systeme	WLAN + Bluetooth	Dual-Core-Xtensa LX6 bei bis zu 240 MHz
ESP32-C3 ESP32-C3 Espressif Systems SMD IC ESP32-C3, SINGLE-CORE MCU In Stock: 200100 pcs (Gesehen Studio XIAO)	Espresso / Seeed Studio	WLAN + Bluetooth LE	RISC-V Single-Core bei 160 MHz
ESP32 D1 Mini	AZ-Lieferung	WLAN + Bluetooth	Dual-Core-Xtensa LX6
ESP32 Ultra-Low Leistungsplatine	Espresso / Generisch	WLAN + Bluetooth	Dual-Core-Xtensa LX6
ESP32 38-Pin-Entwickler Vorstand	Makerlab / Generisch	WLAN + Bluetooth	Dual-Core-Xtensa LX6
Realtek RTL8710	Realtek	WLAN	ARM Cortex-M3 @ 166 MHz

Spezifikationen des ESP8266-WLAN-Moduls

Spezifikation	Details
Hersteller	Espresso Systeme
Modell	ESP8266 ESP8266 ESPRESSIF ESP8266 ESPRESSIF In Stock: 98615 pcs (Üblicherweise ESP-01, ESP-12E, ESP-12F, NodeMCU usw.)
Architektur / Kern	32-Bit-Tensilica Xtensa® L106 Mikrocontroller
CPU-Taktgeschwindigkeit	80 MHz (kann sein übertaktet auf 160 MHz)
Betrieb Spannung	3,0 V – 3,6 V (typisch 3,3 V)
Macht Verbrauch	< 170 mA (aktiver Modus); < 20 µA (deep sleep mode)
Flash-Speicher	512 KB bis 16 MB (variiert je nach Modul)
SRAM	64 KB Anleitung + 96 KB Daten
Lagerung Schnittstelle	SPI-Flash
Wi-Fi-Standard	IEEE 802.11 b/g/n (2,4 GHz)
Wi-Fi-Modi	Station / Soft Zugangspunkt / Station + AP
Netzwerk Protokolle	TCP, UDP, HTTP, FTP, MQTT
Sicherheit	WPA/WPA2 Verschlüsselung
GPIO-Pins	Bis 17 (abhängig von der Modulvariante)
Analoger Eingang	1 × 10-Bit-ADC (auf einigen Modulen)
Schnittstellen Unterstützt	UART, SPI, I²C (Bit-Bang), PWM
Zurücksetzen/Aktivieren Stifte	RST (Reset), CH_PD (Chip Enable, aktiv HIGH)
Betrieb Temperatur	–40°C bis +125°C
Antenne	PCB-Spur Antenne oder extern (über IPEX-Anschluss)
Abmessungen (ESP-01-Modul)	Ca.24,8 mm × 14,3 mm
Firmware-Optionen	AT-Befehl Firmware, NodeMCU (Lua), Arduino Core, MicroPython
Programmierung Schnittstelle	UART (TX/RX), USB (über Adapter oder NodeMCU-Board)

Funktionen des ESP8266-WLAN-Moduls

Integrierte DNS- und DHCP-Unterstützung: Ermöglicht die automatische IP-Zuweisung und Hostnamenauflösung ohne manuelle Konfiguration.

Mehrere gleichzeitige Verbindungen: Unterstützt bis zu 5 TCP-Clients im AP-Modus für flexible Netzwerke.

Integriertes SPI-Flash-Dateisystem (SPIFFS): Ermöglicht die Speicherung von Webseiten, Konfigurationsdateien oder Datenprotokollen direkt auf dem Modul.

OTA-Firmware-Updates (Over-The-Air): Ermöglicht Remote-Programmaktualisierungen, ohne dass physischer Zugriff auf das Modul erforderlich ist.

Wi-Fi Direct (P2P)-Kommunikation: Ermöglicht die Vernetzung von Gerät zu Gerät, ohne dass ein Router erforderlich ist.

SoftAP-Konfiguration über Webportal: Vereinfacht die Einrichtung über eine mobile Browseroberfläche.

Multicast- und Broadcast-Netzwerke: Unterstützt die Datenübertragung an mehrere Geräte gleichzeitig.

Integrierter Echtzeituhrspeicher (RTC): Behält Daten während Tiefschlafzyklen für eine verbesserte Zuverlässigkeit bei.

Automatische Stromsparmechanismen: Beinhaltet Modem-Ruhemodus und leichten Ruhemodus zur Verbesserung der Energieeffizienz.

IPv4- und IPv6-Unterstützung: Funktioniert mit IPv4 und bietet Potenzial für IPv6 in erweiterten Firmware-Builds.

Integrierter Watchdog-Timer (WDT): Bietet Systemwiederherstellung und sorgt für Stabilität bei lang andauernden Vorgängen.

Programmierbare PWM-Frequenz: Unterstützt einstellbare Frequenzen von 1 kHz bis 10 kHz für LED-Dimmung und Motorsteuerung.

Regulatorische Zertifizierungen: Vollständig FCC-, CE- und IC-zertifiziert für den Einsatz in drahtlosen Anwendungen.

Umfangreiche SDK-Unterstützung: Bietet Nicht-OS-SDK und RTOS-SDK für flexible kundenspezifische Firmware-Entwicklung.

Nahtlose Cloud-Integration: Funktioniert reibungslos mit beliebten IoT-Plattformen wie Google Firebase, AWS IoT und Adafruit IO.

Integrierte Debugging- und Diagnoseprotokolle: Zugriff über UART zur einfacheren Firmware-Fehlerbehebung.

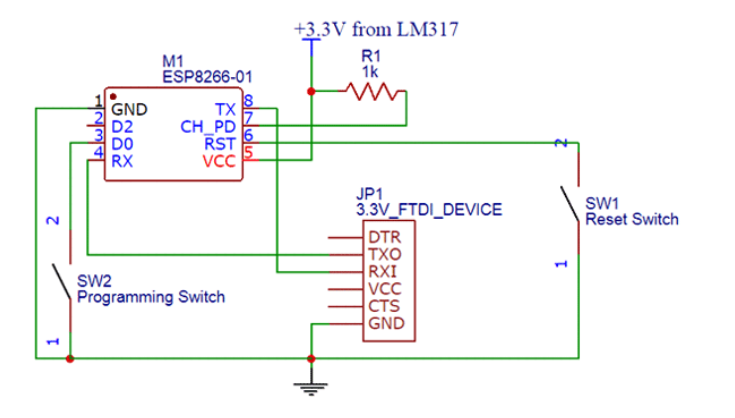

ESP8266-Programmierschaltung mit FTDI (USB-zu-Seriell)

Dieser Schaltplan zeigt, wie man ein ESP8266 ESP8266 ESPRESSIF ESP8266 ESPRESSIF In Stock: 98615 pcs -01 Wi-Fi-Modul mit einem FTDI USB-zu-Seriell-Adapter programmiert.Der ESP8266 wird von einer geregelten 3,3-V-Versorgung von einem LM317-Spannungsregler gespeist, der sicherstellt, dass das Modul eine stabile Spannung erhält, die ausreichend Strom liefern kann.Das FTDI-Modul dient als Kommunikationsbrücke zwischen dem ESP8266 und dem Computer und ermöglicht es der Arduino IDE oder anderen seriellen Tools, Firmware direkt auf den ESP8266 hochzuladen.

Die Schaltung umfasst zwei Druckschalter zur Steuerung des Programmiervorgangs.SW2 (Programmierschalter) verbindet GPIO0 mit Masse und versetzt den ESP8266 in den Flash-Modus, wenn er während des Zurücksetzens gedrückt wird.SW1 (Reset-Schalter) wird verwendet, um das Modul neu zu starten, entweder zum Programmieren oder zum Ausführen des hochgeladenen Codes.Der R1-Widerstand (1 kΩ) zieht den CH_PD-Pin (Chip-Aktivierung) auf High, um das Modul zu aktivieren.

Dieses Setup bietet eine einfache und zuverlässige Methode, Firmware mithilfe eines FTDI-Adapters auf den ESP8266-01 zu flashen, um die korrekten Leistungspegel sicherzustellen und eine einfache Steuerung von Reset- und Programmierfunktionen zu ermöglichen.

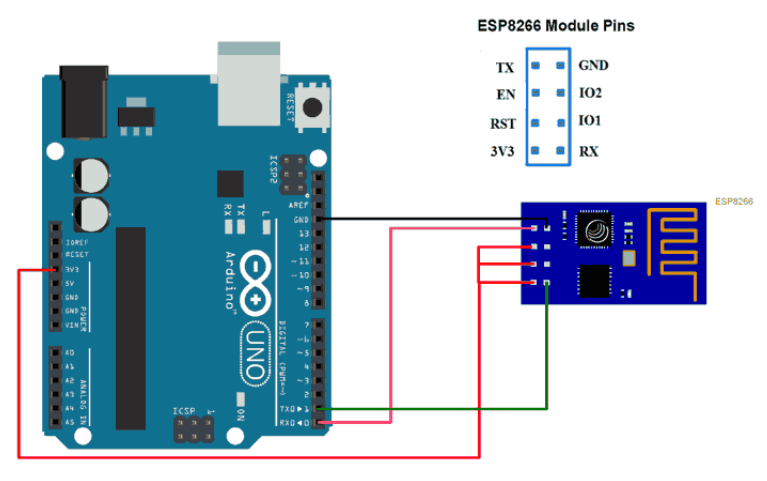

Schaltplan für ESP8266 und Arduino Uno

Dieses Diagramm zeigt, wie man ein ESP8266 ESP8266 ESPRESSIF ESP8266 ESPRESSIF In Stock: 98615 pcs -WLAN-Modul zur seriellen Kommunikation und Steuerung mit einem Arduino Uno verbindet.Der ESP8266 wird über den 3,3-V-Pin des Arduino mit Strom versorgt, da das Modul mit 3,3 Volt arbeitet und keine 5-V-Signale toleriert.Der GND-Pin beider Geräte ist verbunden, um einen gemeinsamen Massebezug herzustellen.Der TX-Pin des ESP8266 ist mit dem RX-Pin des Arduino verbunden, und der RX-Pin des ESP8266 ist mit dem TX-Pin des Arduino verbunden, was einen bidirektionalen seriellen Datenaustausch ermöglicht.Zusätzlich ist der EN-Pin (Enable) des ESP8266 mit 3,3 V verbunden, um das Modul zu aktivieren.

Dieses Setup ermöglicht es dem Arduino, über AT-Befehle mit dem ESP8266 zu kommunizieren und so Wi-Fi-Funktionen wie die Verbindung zu Netzwerken oder das Senden von Daten an Server zu ermöglichen.Da der Arduino Uno jedoch mit einer 5-V-Logik arbeitet, muss auf Spannungskompatibilität geachtet werden – die Verwendung eines Spannungsteilers oder Logikpegelwandlers für den RX-Pin des ESP8266 wird empfohlen, um Schäden zu vermeiden.Diese Konfiguration wird typischerweise für einfache IoT-Projekte verwendet, bei denen der Arduino die Logik übernimmt und der ESP8266 drahtlose Konnektivität bereitstellt.

ESP8266 WiFi-Modulanwendungen

IoT-Projekte (Internet der Dinge).

Drahtlose Datenprotokollierung

Cloudbasierte Datenübertragung

Zugangspunktportale

Smart-Home-Automatisierung

Tragbare Elektronik

Erlernen der Grundlagen des Networking

Intelligente Glühbirnen und Steckdosen

Fernüberwachungssysteme für Sensoren

Wetterstationen und Umweltüberwachung

Wi-Fi-gesteuerte Roboter und Drohnen

Intelligente Bewässerungs- und Landwirtschaftssysteme

Fernsteuerung und -überwachung von Geräten

Heimsicherheits- und Überwachungssysteme

Verfolgung von Energie- und Stromverbrauch

Industrielle Automatisierungs- und Steuerungssysteme

Gesundheitsüberwachungsgeräte

Intelligente Park- und Fahrzeugverfolgungssysteme

Drahtlose Kamera- oder Streaming-Module

Prototyping-Projekte für Bildung und Forschung

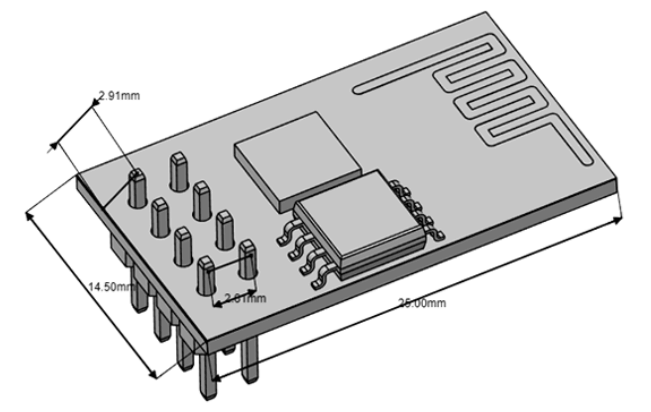

Mechanische Zeichnung des ESP8266 WiFi-Moduls

Vorteile des ESP8266 WiFi-Moduls

Niedrige Kosten: Der ESP8266 ESP8266 ESPRESSIF ESP8266 ESPRESSIF In Stock: 98615 pcs ist eine kostengünstige Lösung zum Hinzufügen von Wi-Fi-Konnektivität zu eingebetteten Systemen und IoT-Geräten.

Integrierte Wi-Fi-Unterstützung: Es verfügt über einen integrierten TCP/IP-Stack, der eine direkte Internetverbindung ermöglicht, ohne dass externe Module erforderlich sind.

Kompakte Größe: Sein kleiner Formfaktor macht es ideal für platzbeschränkte und tragbare elektronische Projekte.

Geringer Stromverbrauch: Konzipiert für einen energieeffizienten Betrieb und daher für batteriebetriebene Geräte geeignet.

Hohe Leistung: Der 32-Bit-Tensilica-Prozessor ermöglicht eine schnelle Datenverarbeitung und Multitasking-Fähigkeiten.

Einfache Integration: Kompatibel mit Arduino IDE und anderen Programmierplattformen, vereinfacht Codierung und Prototyping.

Mehrere Betriebsmodi: Kann als Station (STA), Access Point (AP) oder beides gleichzeitig fungieren.

Starke Community-Unterstützung: Eine große Entwickler-Community bietet umfangreiche Tutorials, Bibliotheken und Open-Source-Ressourcen.

Zuverlässige drahtlose Kommunikation: Bietet stabile und weitreichende Wi-Fi-Konnektivität, die für IoT-Netzwerke geeignet ist.

Aktualisierbare Firmware: Ermöglicht Firmware-Updates für Leistungsverbesserungen oder neue Funktionen.

Hersteller

Das ESP8266 ESP8266 ESPRESSIF ESP8266 ESPRESSIF In Stock: 98615 pcs Wi-Fi-Modul, entwickelt von Espressif-Systeme, demonstriert starke Herstellerkompetenzen bei der Herstellung kostengünstiger, leistungsstarker drahtloser Kommunikationslösungen.Espressif integriert fortschrittliches Halbleiterdesign, effizientes Energiemanagement und robuste Firmware-Entwicklung in kompakte Module, die für IoT-Anwendungen geeignet sind.Ihr Herstellungsprozess legt Wert auf Zuverlässigkeit, Skalierbarkeit und einfache Integration.

Fazit

Zusammenfassend ist das ESP8266 ESP8266 ESPRESSIF ESP8266 ESPRESSIF In Stock: 98615 pcs Wi-Fi-Modul eine kostengünstige, effiziente und hochleistungsfähige Komponente für die drahtlose Kommunikation und IoT-Integration.Mit integriertem WLAN, mehreren Schnittstellen und Unterstützung für verschiedene Firmware-Plattformen bietet es Entwicklern große Flexibilität bei der Entwicklung intelligenter, vernetzter Geräte.Es bietet eine einfache Programmierung durch Tools wie die Arduino IDE sowie umfangreiche Dokumentation und Community-Ressourcen.

Häufig gestellte Fragen [FAQ]

1. Welche Programmiersprachen können mit dem ESP8266 Wi-Fi-Modul verwendet werden?

Der ESP8266 unterstützt mehrere Programmiersprachen, darunter C/C++ (Arduino IDE), Lua (NodeMCU-Firmware) und MicroPython, was Entwicklern Flexibilität für verschiedene Arten von IoT-Anwendungen bietet.

2. Kann der ESP8266 ohne Arduino eine direkte Verbindung zum Internet herstellen?

Ja.Der ESP8266 kann als eigenständiger Mikrocontroller fungieren und seine eigene Firmware ausführen, um eine direkte Verbindung zu Wi-Fi-Netzwerken herzustellen und mit Online-Servern oder Cloud-Plattformen zu kommunizieren.

3. Wie lade ich Code mit der Arduino IDE auf den ESP8266 hoch?

Installieren Sie in der Arduino IDE das ESP8266-Board-Paket über den Board Manager, wählen Sie Ihren ESP-Modultyp aus, wählen Sie den richtigen COM-Port und laden Sie Ihre Skizze mit einem USB-zu-Seriell (FTDI)-Adapter hoch.

4. Wie groß ist die maximale WLAN-Reichweite des ESP8266-Moduls?

Der ESP8266 bietet typischerweise eine WLAN-Reichweite von 50 bis 100 Metern in Innenräumen und bis zu 300 Metern im Freien unter optimalen Bedingungen mit klarer Sichtlinie und minimalen Störungen.

5. Ist der ESP8266 mit 5-V-Logikpegeln kompatibel?

Nein. Der ESP8266 arbeitet mit einer 3,3-V-Logik.Wenn Sie es direkt an 5-V-Pins von Geräten wie dem Arduino Uno anschließen, kann das Modul beschädigt werden.Verwenden Sie für eine sichere Kommunikation einen Logikpegelumsetzer oder Spannungsteiler.

6. Was sind häufige Probleme beim Hochladen von Code auf den ESP8266?

Typische Probleme sind eine falsche Auswahl des COM-Ports, eine unzureichende Stromversorgung oder dass sich das Modul nicht im Programmiermodus befindet.Stellen Sie sicher, dass GPIO0 auf Low gezogen ist und die Platine über eine stabile 3,3-V-Quelle verfügt.

7. Was ist der Unterschied zwischen ESP8266- und ESP32-Modulen?

Der ESP32 ist eine aktualisierte Version mit Dual-Core-Verarbeitung, Bluetooth-Unterstützung, mehr GPIO-Pins und höherer Leistung, während der ESP8266 eine einfachere und günstigere reine WLAN-Option bleibt.
