Funktionsprinzip des Infrarot-Näherungssensors E18-D80NK

Mithilfe der Infrarot-Reflexionstechnologie bietet der Infrarot-Näherungssensor E18-D80NK einen einfachen digitalen Ausgang, wenn ein Objekt in seinen einstellbaren Erfassungsbereich eintritt, was die Integration in Mikrocontroller, SPS und grundlegende Steuerschaltkreise erleichtert.In diesem Artikel werden die Übersicht über den E18-D80NK-Sensor, Details zur Pinbelegung, das Funktionsprinzip, Spezifikationen, Funktionen, Alternativen und typische Anwendungen erläutert.

Katalog

E18-D80NK Sensorübersicht

Der Infrarot-Näherungssensor E18-D80NK ist ein kompakter, berührungsloser Sensor, der für die einfache Objekt- und Hinderniserkennung entwickelt wurde.Es sendet Infrarotlicht aus und erkennt das reflektierte Signal von Objekten in der Nähe.Wenn ein Objekt in den voreingestellten Erfassungsbereich gelangt, ändert der Sensor seinen digitalen Ausgangszustand, wodurch eine einfache Verbindung mit Mikrocontrollern und Steuerschaltkreisen möglich ist.Eine eingebaute Anzeige-LED sorgt für ein deutliches visuelles Signal, wenn eine Erkennung erfolgt.

Einer der Hauptvorteile des E18-D80NK ist sein einstellbarer Erfassungsabstand, der typischerweise mit einem integrierten Potentiometer von etwa 3 cm bis zu 80 cm eingestellt werden kann.Er wird mit einer standardmäßigen 5-V-Gleichstromversorgung betrieben und verfügt normalerweise über einen NPN-Open-Collector-Ausgang, wodurch er sich für Automatisierungsprojekte, Robotik, Zählsysteme und grundlegende industrielle Sensorik eignet, bei denen keine präzise Abstandsmessung erforderlich ist.

Wenn Sie Interesse am Kauf des E18-D80NK haben, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

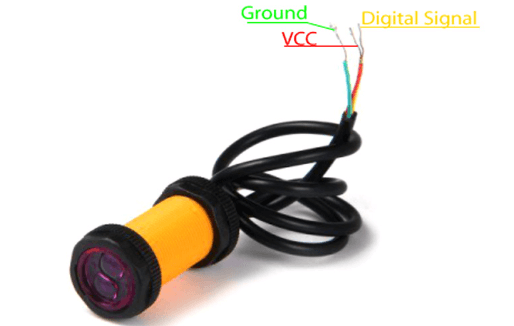

Details zur Pinbelegung des E18-D80NK-Sensors

Draht Farbe	Pin Name	Beschreibung
Braun	VCC	Stromversorgung Eingabe.Wird normalerweise an +5 V DC angeschlossen (einige Varianten unterstützen einen breiteren). Spannungsbereich).
Blau	GND	Boden Verbindung.Mit der Systemmasse (0 V) verbinden.
Schwarz	Digitaler Ausgang	Digitaler Ausgang Signal.Geht auf LOW oder HIGH, wenn ein Objekt erkannt wird, je nachdem Verkabelung und Pull-up-Konfiguration (normalerweise NPN-Open-Collector).

Alternativen und gleichwertiges Modell

• E18-D50NK

• E18-D80NK-2M

• E18-D100NK

• E18-D120NK

• E18-D150NK

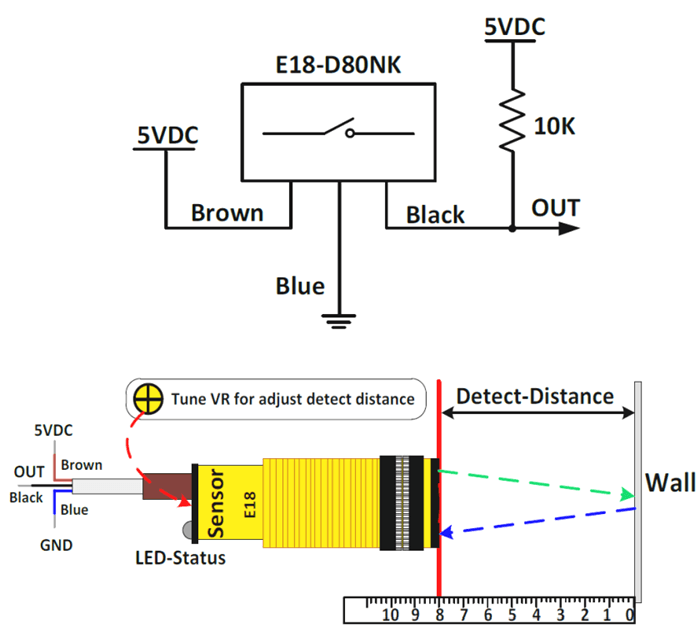

Funktionsprinzip des E18-D80NK-Sensors

Der Infrarot-Näherungssensor E18-D80NK basiert auf dem Reflexions-Infrarot-Detektionsprinzip.Im Inneren des Sensorgehäuses sendet eine Infrarot-LED kontinuierlich unsichtbares IR-Licht in Richtung der Vorderseite des Sensors.Wenn sich kein Objekt innerhalb des Erfassungsbereichs befindet, kehrt dieses emittierte Licht nicht zum Empfänger zurück und der Sensor bleibt in seinem Standard-Ausgangszustand.

Wenn ein Objekt in den einstellbaren Erfassungsbereich gelangt, wird das emittierte Infrarotlicht von der Objektoberfläche zurück zum eingebauten Fototransistor reflektiert.Die Menge des reflektierten Lichts hängt von der Entfernung, Größe und dem Reflexionsvermögen des Objekts ab.Sobald das empfangene Signal einen vordefinierten Schwellenwert erreicht, wird die interne Signalaufbereitungsschaltung aktiviert und zeigt an, dass ein Objekt erkannt wurde.

Der E18-D80NK verfügt über einen NPN-Open-Collector-Ausgang, der einen externen Pull-up-Widerstand erfordert, um ein gültiges digitales Signal zu erzeugen.Wenn ein Objekt erkannt wird, zieht der Sensor die Ausgangsleitung auf LOW, und wenn kein Objekt vorhanden ist, bleibt der Ausgang über den Pull-up-Widerstand auf HIGH.Dadurch lässt sich der Sensor problemlos mit Mikrocontrollern, SPS und digitalen Logikschaltungen verbinden.

Der Erkennungsabstand wird mit dem eingebauten Potentiometer (VR) am Sensorgehäuse eingestellt.Durch Drehen dieser Einstellschraube ändert sich der interne Schwellenwert, sodass der Benutzer den Erfassungsbereich feinabstimmen kann – normalerweise von einigen Zentimetern bis zu etwa 80 cm unter optimalen Bedingungen.Eine integrierte Status-LED gibt visuelles Feedback, indem sie aufleuchtet, wenn ein Objekt erkannt wird, was die Ausrichtung und Kalibrierung in realen Anwendungen vereinfacht.

Technische Daten des E18-D80NK-Sensors

Parameter	Spezifikation
Sensortyp	Infrarot diffus reflektierender Näherungssensor
Betrieb Spannung	5 V Gleichstrom
Aktuell Verbrauch	25–100 mA (typisch hängt vom Erkennungsstatus ab)
Ausgabetyp	NPN Open-Collector (normalerweise HIGH)
Ausgangssignal	Digital (LOW wenn Objekt erkannt wird)
Erfassungsabstand	Einstellbar, ca.3 cm bis 80 cm
Erkennungsmethode	Reflektierend Infrarot
Erkennbar Objekte	Undurchsichtig und einige transparente Objekte (abhängig vom Reflexionsvermögen der Oberfläche)
Reaktionszeit	< 2 ms
Betrieb Temperatur	−25 °C bis +55 °C
Abmessungen	Ø17 mm × 45 mm
Kabellänge	Ca.45 cm
Indikator	Integrierter Status LED
Anpassung	Potentiometer (VR) für Erkennungsentfernung
Gewicht	Ca.42 g

E18-D80NK Sensorfunktionen

• Infrarot-Diffusreflexionssensorik – ermöglicht die berührungslose Objekterkennung ohne physischen Verschleiß

• Einstellbarer Erfassungsbereich (3–80 cm) – ermöglicht eine flexible Entfernungseinstellung mithilfe des eingebauten Potentiometers

• Digitaler NPN-Open-Collector-Ausgang – gewährleistet eine einfache Anbindung an Mikrocontroller, SPS und Steuerungssysteme

• Schnelle Reaktionszeit (<2 ms) – supports reliable detection in high-speed automation applications

• 5 V DC-Betriebsspannung – kompatibel mit gängigen eingebetteten und industriellen Netzteilen

• Erkennt undurchsichtige und einige transparente Objekte – funktioniert je nach Oberflächenreflexion mit einer Vielzahl von Zielmaterialien

• Kompaktes zylindrisches Design (Ø17 mm) – einfache Montage in engen Räumen und Sensorhalterungen

• Integrierte Status-LED – bietet eine klare visuelle Anzeige für die Ausrichtung und Fehlerbehebung

• Stabile Leistung über einen großen Temperaturbereich – arbeitet zuverlässig von −25 °C bis +55 °C

• Wartungsarmer, berührungsloser Betrieb – erhöht die Haltbarkeit und langfristige Zuverlässigkeit

• Lange Kabellänge (45 cm) – vereinfacht die Installation und Flexibilität bei der Verkabelung

E18-D80NK Sensoranwendungen

• Hinderniserkennungssysteme

• Objektzählsysteme

• Automatisierte Türen und Tore

• Automatisierung von Förderbändern

• Industrielle Positionserkennung

• Robotik und mobile Roboter

• Intelligente Behälter und Füllstandserkennung

• Sicherheit und Einbruchserkennung

• Linienverfolgungs- und Sortiersysteme

• Automatische Beleuchtungssteuerung

• Verkaufsautomat

• DIY-Elektronikprojekte

• Arduino- und Mikrocontroller-basierte Systeme

Mechanische Abmessungen

Fazit

Der Infrarot-Näherungssensor E18-D80NK bietet eine kostengünstige Lösung für die berührungslose Objekterkennung in einem breiten Anwendungsspektrum.Mit seinem einstellbaren Erfassungsbereich, der schnellen Reaktionszeit, dem NPN-Open-Collector-Ausgang und dem einfachen 5-V-Betrieb eignet es sich sowohl für Industrie- als auch für Hobbyprojekte.Die einfache Installation des Sensors, die visuelle LED-Anzeige und die stabile Leistung in unterschiedlichen Umgebungen machen ihn zu einer zuverlässigen Wahl für Automatisierung, Robotik, Zählsysteme und sicherheitsrelevante Erkennungsaufgaben.

Häufig gestellte Fragen [FAQ]

1. Wie verbinde ich den E18-D80NK-Sensor mit einem Arduino oder Mikrocontroller?

Der Sensor wird über drei Drähte angeschlossen: Braun an 5 V, Blau an GND und Schwarz an einen digitalen Eingangspin mit Pull-up-Widerstand.

2. Warum benötigt der E18-D80NK einen Pull-up-Widerstand am Ausgang?

Der Sensor verwendet einen NPN-Open-Collector-Ausgang, daher ist ein Pull-up-Widerstand erforderlich, um einen stabilen HIGH-Logikpegel zu erzeugen.

3. Kann der E18-D80NK mit 3,3-V-Mikrocontrollern arbeiten?

Ja, aber der Sensor muss weiterhin mit 5 V versorgt werden und der Ausgang sollte bei Bedarf pegelverschoben oder sicher auf 3,3 V hochgezogen werden.

4. Wie genau ist der Erfassungsabstand des E18-D80NK?

Der Erfassungsabstand ist ein ungefährer Wert und hängt eher von der Objektgröße, der Oberflächenfarbe und dem Reflexionsvermögen als von der genauen Messung ab.

5. Beeinflusst Umgebungslicht die Leistung des E18-D80NK?

Starkes Sonnenlicht oder intensive Infrarotquellen können die Erkennungssicherheit beeinträchtigen, insbesondere bei größeren Erfassungsabständen.

6. Kann der E18-D80NK schwarze oder dunkel gefärbte Objekte erkennen?

Ja, aber dunkle oder matte Oberflächen reflektieren weniger Infrarotlicht, was die Wirksamkeit verringern kann

7. Wie stellt man den Erfassungsabstand des E18-D80NK richtig ein?

Drehen Sie das integrierte Potentiometer langsam und beobachten Sie dabei die Status-LED, um den gewünschten Erfassungsbereich genau einzustellen.

8. Kann der E18-D80NK zur Entfernungsmessung anstelle der Erkennung verwendet werden?

Nein, es bietet nur einen digitalen Ausgang für die Anwesenheit von Objekten und ist nicht für eine präzise Entfernungsmessung ausgelegt.
