Umfassende Anleitung zu Flip-Flops: Typen, Arbeiten und digitale Anwendungen

Flip-Flops und Riegel sind grundlegende Komponenten in der digitalen Elektronik und fungieren als Bausteine ​​für Speicher-, Timing- und Steuerungssysteme.Während beide Binärdaten speichern, ist die Art und Weise, wie sie auf Eingangssignale über Level oder Taktkanten reagieren, jedes für bestimmte Aufgaben im Schaltungsdesign geeignet.In diesem Artikel werden die Unterschiede zwischen Riegel und Flip-Flops untersucht, das Verhalten verschiedener Flip-Flop-Typen erklärt und ihre Anwendungen hervorhebt, einschließlich der Art und Weise, wie ein Typ unter Verwendung logischer Transformationen in einen anderen konvertiert werden kann.

Katalog

Flip-Flops und Riegel

Ein Riegel und ein Flip-Flop sind grundlegende Bausteine ​​in der digitalen Elektronik, die binäre Informationen speichern.Der Schlüsselunterschied liegt darin, wenn jeder seine Ausgabe als Antwort auf Eingabedänderungen aktualisiert.

Verriegelungsverhalten

Ein Latch reagiert auf Eingabesignale basierend auf ihrer Ebene.Dies bedeutet, dass es den Zustand der Eingabe kontinuierlich überwacht.Solange die Eingabe in einem aktiven Zustand verbleibt, aktualisiert der Latch ihre Ausgabe sofort.Es gibt keine Wartezeit oder ein externes Signal, um die Änderung zu bestätigen.

Abbildung 2. SR -Latch -Schaltung

Betrachten Sie beispielsweise einen SR-Latch in einer aktiven Konfiguration.Wenn der S -Eingang niedrig gehalten wird, wird der Ausgang Q hoch und der komplementäre Ausgang Q 'niedrig.Diese Änderungen treten sofort auf, ohne ein Taktsignal zu benötigen, um den Übergang zu ermöglichen.

Flip-Flop-Verhalten

Ein Flip-Flop ändert in bestimmten Momenten nur seine Ausgabe, genau dann, wenn ein Taktsignal eine auslösende Kante erreicht.Diese Kante könnte (von niedrig bis hoch) oder fallen (von hoch nach niedrig), abhängig vom Design.

Abbildung 3. SR Flip Flop -Schaltung

Wenn Sie das SR-Flip-Flop als Beispiel verwenden, ändert sich der Ausgang nicht, wenn das Taktsignal seine Kante erreicht.Dies stellt sicher, dass Ausgangsänderungen zu klar definierten Zeiten auftreten, sodass das System vorhersehbarer und synchroner wird.

Der Begriff Flip-Flop bezieht sich auf eine Kategorie von Schaltungen, nicht nur auf einen einzigen Typ.Diese Schaltungen verwenden Kombinationen von Logik -Gates, um ein Stück Informationen zu speichern, und sind Teil der sogenannten sequentiellen Logik, wobei die Ausgabe sowohl vom aktuellen Eingang als auch vom vergangenen Zustand abhängt.Flip-Flops können auf verschiedene Weise mit diskreten Transistoren, integrierten Schaltungen (ICs) oder programmierbaren Logikgeräten konstruiert werden.Die spezifische Methode hängt von den Entwurfszielen ab, wie Geschwindigkeit, Leistungseffizienz oder Integration in größere Systeme.

Arten von Flip-Flops

Flip-Flops sind nützliche Komponenten in digitalen Systemen.Sie speichern ein einziges Stück Daten und werden verwendet, um Speicherelemente, Zähler und Steuerungsschaltungen zu erstellen.Es gibt vier grundlegende Arten von Flip-Flops, jeweils sein Verhalten abhängig von den Eingangssignalen und der Uhr.

Die vier Haupttypen sind:

• SR (SET-RESET) Flip-Flop

• JK Flip-Flop

• D (Daten oder Verzögerungen) Flip-Flop

• T (Umschaltung) Flip-Flop

Jeder Flip-Flop-Typ ist so ausgelegt, dass der Datenfluss unterschiedlich verwaltet wird, basierend darauf, wie er auf Eingangsbedingungen und das Zeitpunkt des Taktsignals reagiert.

SR Flip-Flop

Der SR Flip-Flop hat zwei Eingänge: s (set) und r (zurücksetzen).Sein Verhalten ist leicht zu verstehen, indem Sie sich darauf konzentrieren, was passiert, wenn diese Eingaben während einer Taktkante aktiv sind.

• Wenn S hoch ist und R niedrig ist, wird der Ausgang Q hoch.

• Wenn S niedrig ist und R hoch ist, wird der Ausgang Q niedrig.

• Wenn beide S und R niedrig sind, hält der Flip-Flop ihren vorherigen Zustand;Es erinnert sich, was zuletzt gespeichert wurde.

• Wenn sowohl S als auch R gleichzeitig hoch sind, schafft dies eine undefinierte Erkrankung.Die Ausgänge in Konflikte und das Ergebnis können nicht zuverlässig vorhergesagt werden.

Dieser undefinierte Zustand ist die Hauptbegrenzung des SR Flip-Flop.

Wahrheitstabelle:

S	R	Q	Q'
0	0	0	1
0	1	0	1
1	0	1	0
1	1	∞	∞

Hinweis: Q und Q 'sind immer komplementär, wenn der Staat definiert ist.

JK Flip-Flop

Abbildung 4. JK Flip-Flop

Der JK Flip-Flop ist eine flexiblere Version des SR Flip-Flop.Es verwendet zwei Eingaben, J und K, und vermeidet den im SR -Modell gefundenen undefinierten Zustand.

• Wenn J hoch ist und K niedrig ist, setzt der Flip-Flop Q auf hoch.

• Wenn J niedrig ist und K hoch ist, wird Q auf niedrig geräumt.

• Wenn sowohl J als auch K niedrig sind, bleibt die Ausgabe unverändert, genau wie das Gedächtnis, das im SR Flip-Flop gehalten wird.

Die Hauptverbesserung ist, dass, wenn sowohl J als auch K hoch sind, die Ausgangsausgabe mit jedem Taktpuls von hoch auf niedrig oder niedrig auf hoch schaltet.

Dies macht den JK Flip-Flop in Zählern und Umschaltvorgängen sehr nützlich.

Wahrheitstabelle:

J	K	Q	Q'
0	0	0	0
0	1	0	0
1	0	0	1
1	1	0	1
0	0	1	1
0	1	1	0
1	0	1	1
1	1	1	0

D Flip-Flop

Abbildung 5. D Flip-Flop

Der D Flip-Flop ist am einfachsten zu verstehen.Es verfügt über eine einzelne Dateneingabe (D) und eine Uhr.

Am steigenden Rand des Taktsignals:

• Der Wert bei Eingabe D wird direkt auf die Ausgabe übertragen. Q.

• Was auch immer bei D war, wird Q, und das Gegenteil erscheint bei Q '.

• Dieses Design stellt sicher, dass nur gültige Daten durchlaufen und dass Ausgabeänderungen synchron mit der Uhr geschehen.

Da es nur einen Eingang gibt, besteht kein Risiko für ungültige Eingabekombinationen wie im SR-Flip-Flop.

Wahrheitstabelle (über steigende Uhrskante):

Uhr	D	Q	Q'
↓ → 0	0	0	1
↑ → 1	0	0	1
↓ → 0	1	0	1
↑ → 1	1	1	0

Die Ausgabe wird nur während der steigenden Kante der Uhr aktualisiert, wodurch es ideal ist, um Daten in synchronen Systemen sauber zu speichern und zu bewegen.

T Flip-Flop

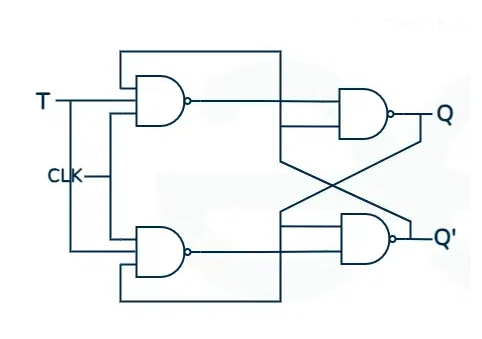

Abbildung 6. T Flip-Flop

Der T-Flip-Flop, kurz für "Toggle", ist eine Variation des JK Flip-Flop.Es bindet die J- und K -Eingänge zusammen und verwendet nur einen Eingang namens T.

• Wenn T 0 ist, bleibt die Ausgabe unabhängig von der Uhr unverändert.

• Wenn T 1 ist, schaltet der Ausgang jedes Mal um, wenn die Uhr pulsiert.

Dieses einfache Umschaltverhalten lässt T-Flip-Flops in Binärzählern besonders nützlich, wobei jedes Bit in einen vorhersehbaren Rhythmus umdrehen muss.

Wahrheitstabelle:

T	Q (t)	Q (t+1)
0	0	0
1	0	1
0	1	1
1	1	0

Anwendungen von Flip-Flops in digitalen Systemen

Flip-Flops als grundlegende Speichereinheiten

In ihrem Kern sind Flip-Flops kleine Speicherelemente, die ein einziges Bit von Daten speichern, entweder eine 0 oder ein 1.. Dieser gespeicherte Zustand bleibt stabil, bis eine bestimmte Bedingung wie ein Taktimpuls oder ein Eingangsänderung den Flip-Flop mitteilt, um zu aktualisieren.Aus diesem Grund werden in vielen Teilen einer Schaltung weit verbreitet, um temporäre Daten zu halten.In einem Mikroprozessor können Flip-Flops beispielsweise Zwischenwerte zwischen Anweisungen speichern oder den Zeitpunkt der Aufgaben verwalten, die von präziser Sequenzierung abhängen.

Zähler und sequentielle Kontrolle

Flip-Flops können in einer Serie mit binären Zählern verbunden werden.Jeder Taktpuls bewirkt, dass die Flip-Flops die Zustände in einer bestimmten Reihenfolge ändern und Impulse im Laufe der Zeit effektiv zählt.Dies ist nützlich für Systeme, die Zeit, Sequenzereignisse oder Trackvorgänge wie digitale Uhren, Ereigniszusammen oder Automatisierungscontroller messen müssen.Durch die Organisation von Flip-Flops, um mit unterschiedlichen Raten umzuschalten, können Sie je nach Zeitbedarf des Systems asynchrone oder synchrone Zähler erstellen.

Frequenzabteilung

Eine weitere Schlüsselanwendung ist in der Frequenzabteilung.Durch den Umschalten ihres Zustands mit jedem eingehenden Taktpuls reduzieren bestimmte Flip-Flop-Konfigurationen die Eingangsfrequenz um die Hälfte oder mehr.Dies ist hauptsächlich für Zeitschaltungen nützlich, bei denen ein System möglicherweise langsamere Taktsignale benötigt, die von einer schnelleren Quelle abgeleitet werden.Wenn beispielsweise ein Flip-Flop einen Takteingang von 10 MHz erhält und auf jedem Impuls umschaltet, wechselt das Ausgangssignal bei 5 MHz und teilt die Frequenz effektiv um zwei.

Schichtregister

Flip-Flops sind auch in Ketten angeordnet, um Verschiebungsregister zu bilden, mit denen binäre Daten in einer schrittweisen Sequenz verschoben werden.Bei jedem Taktpuls verschiebt die Daten je nach Design eine Position nach links oder rechts.Dies zeigt sich häufig in seriellen Kommunikationssystemen, in denen Datenbits nacheinander gesendet werden und in vollständige Bytes zusammengestellt werden müssen oder umgekehrt.

Speicher und Pufferung

In den Speicherregistern halten Flip-Flops mehrere Datenbits gleichzeitig.Diese Register speichern vorübergehend Werte, die zwischen den Komponenten übertragen werden, um den Datenfluss zu verwalten und sicherzustellen, dass die Informationen in der richtigen Reihenfolge und zum richtigen Zeitpunkt eintreffen.Diese Pufferfunktion ist besonders wichtig in Hochgeschwindigkeitssystemen wie CPUs oder digitalen Kommunikationsgeräten, bei denen kleine Verzögerungen oder Nichteinflüsse beim Timing zu Datenfehlern führen können.

Flip-Flop-Umwandlung

In der Digital Circuit Design gibt es Zeiten, in denen ein bestimmter Typ von Flip-Flop nicht verfügbar ist oder wenn es effizienter ist, ein benötigtes Verhalten mit einem anderen Typ zu erstellen.Die Flip-Flop-Konvertierung löst dies durch Hinzufügen von Logik-Gates, um zu ändern, wie sich ein Flip-Flop verhält, sodass es wie ein anderer funktionieren kann.Diese Technik gibt Ihnen Flexibilität und kann das Gesamtlayout eines digitalen Systems vereinfachen, ohne die beabsichtigte Funktionalität zu ändern.

Schritt-für-Schritt-Prozess zur Flip-Flop-Konvertierung

Befolgen Sie die folgenden allgemeinen Schritte, um einen Flip-Flop-Typ in einen anderen umzuwandeln:

• Identifizieren Sie die Quell- und Zielflip-Flop-Typen - Wissen Sie, mit welchem ​​Flip-Flop Sie beginnen und mit welchem ​​Verhalten Sie sich replizieren möchten.

• Überprüfen Sie die charakteristischen Gleichungen und Wahrheitstabellen - Verstehen Sie, wie jeder Flip-Flop funktioniert- wie die Eingänge sowohl in Zeit als auch in Logik auf die Ausgänge beziehen.

• Erstellen Sie die Wahrheitstabelle für das Zielverhalten - Kartieren Sie das gewünschte Ausgangsverhalten basierend auf Eingabekombinationen und dem aktuellen Zustand.

• Verwenden Sie Karnaugh Maps, um die Logik zu vereinfachen - Reduzieren Sie die Ausdrücke auf minimale logische Begriffe mit K-Maps.Dies hilft, die Hardwarekomplexität zu minimieren.

• Entwerfen Sie die Logikschaltung - Verwenden Sie die vereinfachten Ausdrücke, um die erforderlichen logischen Tore (und, oder, nicht usw.) zu erstellen, die in den Quellflip-Flop einfließen.

• Testen Sie den Ausgang - Simulieren oder analysieren Sie die Schaltung unter verschiedenen Eingangsbedingungen, um zu überprüfen, ob sie sich wie das Zielflip-Flop verhält.

Konvertierungen mit einem SR Flip-Flop

Ein SR-Flip-Flop (SET-Re-Reset) kann so konfiguriert werden, dass andere Typen repliziert werden, indem die S- und R-Eingänge mithilfe zusätzlicher Logik gesteuert werden.

SR zu JK -Konvertierung

Abbildung 7. SR zu JK -Umwandlung

Um einen SR-Flip-Flop wie ein JK-Flip-Flop zu betreiben, verwenden Sie die aktuelle Ausgabe Q, um S und R wie folgt zu erzeugen:

• S = j und nicht q

• R = k und q

Diese Konfiguration verhindert, dass der SR-Flip-Flop in den undefinierten Zustand eintritt, indem sichergestellt wird, dass S und R niemals gleichzeitig hoch sind.Es ermöglicht auch das Umschalten, wenn sowohl J als auch K hoch sind.

SR -zu D -Konvertierung

Abbildung 8. SR zu D -Umwandlung

So stellen Sie die Eingänge auf diese Weise fest:

• S = d

• R = nicht d

Wenn D hoch ist, setzt der Flip-Flop Q ein. Wenn D niedrig ist, wird Q zurückgesetzt. Der Ausgang reflektiert den D-Eingang direkt an jeder Taktrante und ahmt das Verhalten eines Standard-D-Flip-Flop nach.

SR zu T -Konvertierung

Um ein T-Flip-Flop zu imitieren, müssen S und R unter Verwendung des T-Eingangs und des aktuellen Zustands von Q bestimmt werden:

• S = T und nicht q

• R = t und q

Diese Konfiguration umschaltet die Ausgabe, wenn T hoch ist.Wenn T niedrig ist, bleibt der Ausgang unverändert.Die Logik verwendet q, um zu entscheiden, ob sie am nächsten Uhrenkanten festgelegt oder zurückgesetzt werden sollen.

Konvertierungen mit einem JK Flip-Flop

Der JK Flip-Flop ist bereits sehr flexibel, daher sind die Conversions davon oft einfach.

JK zur SR -Konvertierung

Abbildung 9. JK Flip-Flop zu SR Flip-Flop

Dies ist eine direkte Eingabezuordnung:

• J = s

• K = r

Da der JK Flip-Flop das Umschalten unterstützt und den ungültigen Zustand vermeidet, kann er das SR-Verhalten ohne zusätzliche Logik bewältigen.

JK zu D Conversion

Abbildung 10. JK Flip-Flop zu D Flip-Flop

Um sich wie ein D Flip-Flop zu verhalten, müssen die Eingänge sicherstellen, dass der Ausgang nach einer Taktkante übereinstimmt:

• J = d

• K = nicht d

Dieses Setup stellt sicher, dass die Flip-Flop-Sätze oder -rückweichungen abhängig vom D-Wert und niemals umschalten, es sei denn, D ändert sich D, was das D Flip-Flop-Verhalten widerspiegelt.

JK zu T -Konvertierung

Abbildung 11. JK Flip-Flop zu T Flip-Flop

Um das Umschalten zu ermöglichen, sind beide Eingänge miteinander verbunden:

• J = t

• K = t

Wenn T hoch ist, schaltet der Ausgang um.Wenn T niedrig ist, bleibt der Ausgang gleich, genau wie ein T-Flip-Flop funktioniert.

Conversions mit einem D Flip-Flop

Der D Flip-Flop verfügt über eine einzelne Eingabe, die die Conversions vereinfacht, möglicherweise eine externe Logik erfordert, um komplexere Typen zu simulieren.

D zur SR -Konvertierung

Abbildung 12. D Flip-Flop zu SR Flip-Flop

Verwenden Sie den Wert von D, um S und R wie folgt zu treiben:

• S = d

• R = nicht d

Diese Logik setzt oder setzt Q basierend auf D auf, genau wie in einem SR-Flip-Flop, vorausgesetzt, es gibt kein Problem mit ungültigen Zuständen.

D zu JK -Konvertierung

Abbildung 13. D Flip-Flop zu JK Flip-Flop

Die gleiche Logik wie oben funktioniert für ein JK -Verhalten:

• J = d

• K = nicht d

Dadurch kann der D Flip-Flop wie ein JK wirken, wobei der Ausgang Ds Wert am Taktrand folgt.

D zu T -Konvertierung

Um das Umschalten zu simulieren, muss der Eingang D das Gegenteil der Stromausgabe widerspiegeln, wenn das Umschalten erforderlich ist:

• Wenn T hoch ist, dann D = nicht q

• Wenn T niedrig ist, dann D = q

Dies stellt sicher, dass der Ausgang nur dann überfliegt, wenn T aktiv ist.Logik-Tore vergleichen das aktuelle Q und t zum entsprechenden Einstellen von D und verwandeln Sie das D Flip-Flop in einen Toggle Flip-Flop.

Vorteile der Verwendung von Flip-Flops in digitalen Schaltungen

Flip-Flops werden in der digitalen Elektronik häufig verwendet, da sie eine zuverlässige und strukturierte Möglichkeit bieten, binäre Informationen zu speichern und zu verwalten.Im Folgenden finden Sie die Hauptvorteile, die sie zum Schaltungsdesign bringen, insbesondere wenn Präzision und Timing schwerwiegend sind.

• Zuverlässiger Ein-Bit-Speicher - Jede Flip-Flop ist so konzipiert, dass sie genau ein Bit Daten speichern- entweder eine 0 oder ein 1.. Dieser Speicher ist stabil und ändert sich nicht, es sei denn, es wird durch bestimmte Eingabebedingungen ausgelöst, wobei normalerweise ein Taktsignal beteiligt ist.Dies macht Flip-Flops ideal, um Zwischenwerte in Prozessoren, Steuerungssystemen und Datenpuffer zu halten.Im Gegensatz zu passiven Komponenten oder Kombinationslogik erinnert sich ein Flip-Flop an seinen Zustand, bis sie ausdrücklich angewiesen werden, sich zu ändern.Diese Fähigkeit, Daten zu halten, macht sie zum Erstellen von Speicherelementen nützlich.

• Genauige Kontrolle durch Taktsignale - Flip-Flops arbeiten basierend auf den Taktkanten, was bedeutet, dass sie ihren Zustand nur präzise, ​​vorhersehbare Momente aktualisieren.Dieses taktbasierte Timing stellt sicher, dass mehrere Flip-Flops innerhalb einer Schaltung synchronisiert die Zustände zusammen ändern können.Diese Synchronisation ist in sequentiellen Logiksystemen wie Zählern, Registern und Mikroprozessoren schwerwiegend, bei denen Operationen ohne Überlappung oder Verzögerung in einer bestimmten Reihenfolge stattfinden müssen.

• Platz- und Leistungsffizienz des Schaltungsdesigns - Flip-Flops können mehrere Funktionen ausführen, einschließlich Speicher, Timing und logischer Steuerung unter Verwendung von minimaler Hardware.Mit ihrem kompakten Design können Sie mehr Funktionen in kleinere Chips einfügen, was besonders für eingebettete Systeme und tragbare Elektronik wichtig ist.Durch die Kombination mehrerer Flip-Flops können Sie komplexe Systeme wie Schichtregister oder Speicherblöcke erstellen, ohne Platz zu verschwenden oder unnötige Komplexität zu erweitern.

• Vorhersehbares und konsequentes Verhalten - Einer der größten Vorteile von Flip-Flops ist die standardisierte Reaktion auf Eingänge und Taktsignale.Unabhängig von der spezifischen Art, SR, JK, D oder T, verhält sich jeder Flip-Flop konsistent und definiert.Diese Vorhersehbarkeit vereinfacht das Debuggen und Design, da Sie ihre Schaltungen mit Zuversicht modellieren, simulieren und testen können, dass die Flip-Flops genau wie erwartet wirken.

Abschluss

Das Verständnis von Flip-Flops und -Regeln ist der Schlüssel zum Entwerfen effizienter und zuverlässiger digitaler Systeme.Von der grundlegenden Speicherspeicherung bis zur komplexen Steuerlogik werden diese Schaltungen zur Gestaltung der Datenflüsse verwendet und werden auf modernen elektronischen Geräten synchronisiert.Indem Sie ihre Funktionen, Typen, Conversions und Anwendungen beherrschen, können Sie digitale Schaltkreise für Leistung, Flexibilität und Genauigkeit optimieren.

Häufig gestellte Fragen [FAQ]

1. Welche Schaltungen erfordern Flip-Flops für ihren Betrieb?

Flip-Flops sind in digitalen Schaltkreisen erforderlich, die im Laufe der Zeit binäre Informationen speichern oder pflegen müssen, z. B. Zähler, Schichtregister, Speicherregister, Finite-State-Maschinen (FSMs) und Frequenzteiler.In einer digitalen Zählerschaltung speichert beispielsweise jeder Flip-Flop ein Bit und ändert sich mit jedem Taktimpuls, sodass die Schaltung in Binärer zählen kann.In der praktischen Verwendung können Sie mit Mikrocontrollern oder FPGA-Boards zusammenarbeiten und häufig LEDs mit den Ausgaben von Flip-Flops verbinden, um die Zeitabschnitte oder das Binärzählverhalten während des Debuggens visuell zu überprüfen.

2. Welcher Flip-Flop wird meistens verwendet?

Das am häufigsten verwendete Flip-Flop ist das D Flip-Flop, da es ein einfaches Design mit nur einem Dateneingang und einem Takteingang hat, was es ideal für die zuverlässige Binärdaten macht.Sie können es in Registern, Gedächtniszellen und Pipeline -Schaltungen bevorzugen, da es ungültige Zustände vermeidet und vorhersehbarer Betrieb sicherstellt.Bei praktischem Design ist ein D-Flip-Flop normalerweise die erste Wahl, wenn eine saubere, störungsfreie Speicherung eines Signals erforderlich ist, z. B. ein Sensoreingang an der steigenden Kante einer Uhr.

3. Warum brauchen wir einen Flip-Flop?

Wir benötigen Flip-Flops, um Speicher in digitalen Systemen zu liefern und das Timing und die Sequenzierung von Operationen zu steuern.Im Gegensatz zu Kombinationsschaltungen, die nur auf aktuelle Eingaben reagieren, speichern Flip-Flops frühere Zustände und aktualisieren nur die Ausgänge basierend auf Taktsignalen.Dies macht sie nützlich, um Systeme zu bauen, die im Laufe der Zeit reagieren, z. B. Timer, Prozessoren und Kontrolllogik.In der Praxis ermöglicht ein Flip-Flop eine Schaltung, ein Eingangssignal zu erinnern, auch nachdem dieses Signal verschwunden ist, sodass die Ausführung der Aufgabenausführung in automatisierten Geräten schrittweise ermöglicht.

4. Ist ein Flip-Flop eine sequentielle Schaltung?

Ja, ein Flip-Flop ist eine sequentielle Schaltung, da ihre Ausgabe sowohl von den aktuellen Eingängen als auch von den vergangenen Zuständen abhängt, die bis zum nächsten Taktereignis beibehalten.Dieses Verhalten ermöglicht Flip-Flops, Daten zu speichern und Ereignisse in einer zeitgesteuerten Sequenz zu synchronisieren.In einer digitalen Sperrschaltung speichern Flip-Flops beispielsweise die eingegebenen Ziffern in der richtigen Reihenfolge, und der Ausgang wird nur aktiviert, wenn die richtige Kombination in die richtige Sequenz eingegeben wird.

5. Wie viele Bits kann ein Flip-Flop-Store?

Ein einzelnes Flip-Flop kann genau ein Stück Daten speichern, was bedeutet, dass sie entweder eine binäre 0 oder 1 enthalten kann. Wenn Sie mehr Bit speichern müssen, z. B. ein Byte (8 Bit), müssen Sie 8 Flip-Flops parallel angeordnet.In Anwendungen wie einem Schaltregister oder einem CPU-Register werden mehrere Flip-Flops so gruppiert, dass Multi-Bit-Daten für Berechnungen, Datenübertragung oder Steuervorgänge verwendet werden.
