QFN24

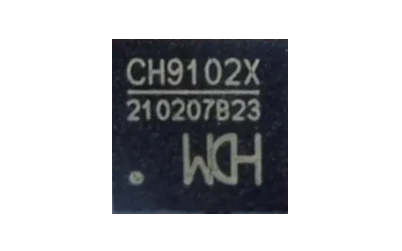

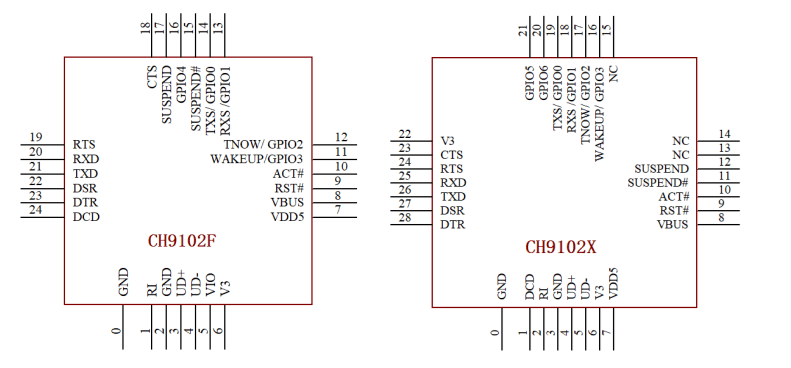

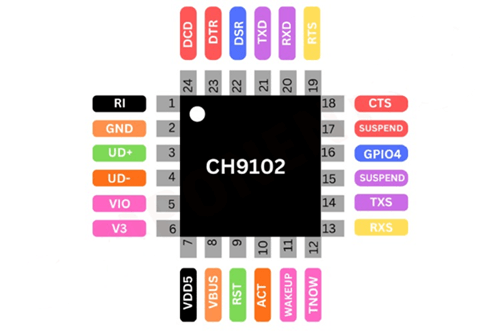

Pin |
QFN28
Pin |
Pin
Name |
Typ |
Beschreibung |
|
7 |
7 |
VDD5 |
Macht |
Hauptstrom
Versorgungseingang (5V).Erfordert einen externen Entkopplungskondensator. |
|
5 |
V3 → VIO |
VIO |
Macht |
I/O-Spannung
Versorgungseingang.Erfordert einen externen Entkopplungskondensator. |
|
2, 0 |
3, 0 |
GND |
Macht |
Boden
Verbindung.Direkt an die USB-Masse anschließen. |
|
6 |
6, 22 |
V3 |
Macht |
Intern
Reglerausgang.Verbinden Sie sich mit VDD5, wenn <3.6V, otherwise use 0.1µF capacitor. |
|
9 |
9 |
RST |
Eingabe |
Externer Reset
Eingang, aktiv niedrig, eingebauter Pull-up-Widerstand. |
|
3 |
4 |
UD+ |
USB-Signal |
USB-D+-Leitung.
Direkt anschließen (kein Vorwiderstand). |
|
4 |
5 |
UD- |
USB-Signal |
USB D− Leitung.
Direkt anschließen (kein Vorwiderstand). |
|
8 |
8 |
VBUS |
Eingabe |
USB-VBUS
Erkennungseingang, eingebauter Pull-Down-Widerstand. |
|
21 |
26 |
TXD |
Ausgabe |
UART-Übertragung
Datenausgabe (Leerlauf hoch). |
|
20 |
25 |
RXD |
Eingabe |
UART empfangen
Dateneingabe mit integriertem Pull-up. |
|
18 |
23 |
CTS |
Eingabe |
Klar zum Versenden
Signal (aktiv niedrig). |
|
22 |
27 |
DSR |
Eingabe |
Datensatz bereit
Signal (aktiv niedrig). |
|
1 |
2 |
RI |
Eingabe |
Ringanzeige
Signal (aktiv niedrig). |
|
24 |
1 |
DCD |
Eingabe |
Datenträger
erkennen (aktiv niedrig). |
|
23 |
28 |
DTR |
Ausgabe |
Datenterminal
bereit (aktiv niedrig). |
|
19 |
24 |
RTS |
Ausgabe |
Bitte um Zusendung
(aktiv niedrig). |
|
15 |
11 |
AUSSETZEN# |
Ausgabe |
USB-Suspend
Zustand (aktiv niedrig). |
|
17 |
12 |
AUSSETZEN |
Ausgabe |
USB-Suspend
Zustand (aktiv hoch). |
|
11 |
16 |
WAKEUP/GPIO3 |
E/A |
USB-Weckfunktion
Eingang (aktiv niedrig) oder GPIO3. |
|
12 |
17 |
TNOW/GPIO2 |
E/A |
Übertragung
Statusausgang oder GPIO2. |
|
13 |
18 |
RXS/GPIO1 |
E/A |
RX-Statusausgabe
oder GPIO1. |
|
14 |
19 |
TXS/GPIO0 |
E/A |
TX-Statusausgabe
oder GPIO0. |
|
— |
20 |
GPIO6 |
E/A |
Universell einsetzbar
I/O (softwaregesteuert). |
|
— |
21 |
GPIO5 |
E/A |
Universell einsetzbar
I/O (softwaregesteuert). |
|
16 |
— |
GPIO4 |
E/A |
Universell einsetzbar
I/O (softwaregesteuert). |
|
10 |
10 |
ACT# |
Ausgabe |
USB
Anzeige für abgeschlossene Konfiguration (aktiv niedrig). |

|
Paket |
Körper
Größe |
Führen
Tonhöhe |
Beschreibung |
Teil
Nein. |
|
QF24_4X4 |
4 × 4 mm |
0,5 mm (19,7
Mil) |
Quadratisch bleifrei
24-Pin-Gehäuse |
CH9102F |
|
QF28_5X5 |
5 × 5 mm |
0,5 mm (19,7
Mil) |
Quadratisch bleifrei
28-Pin-Gehäuse |
CH9102X |

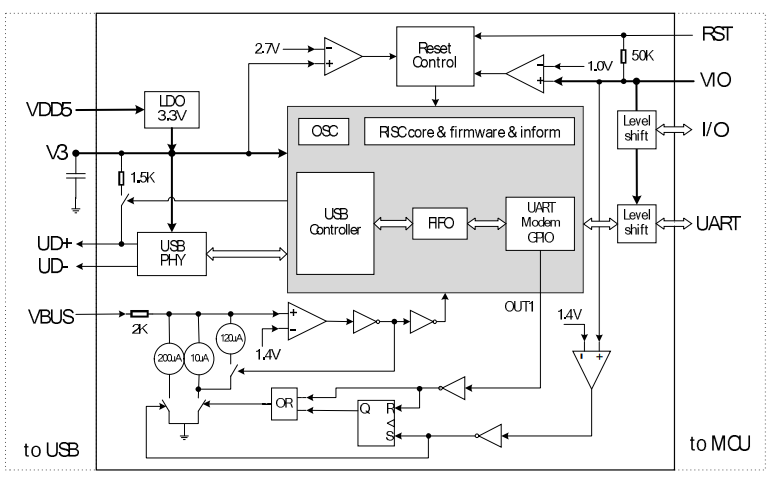

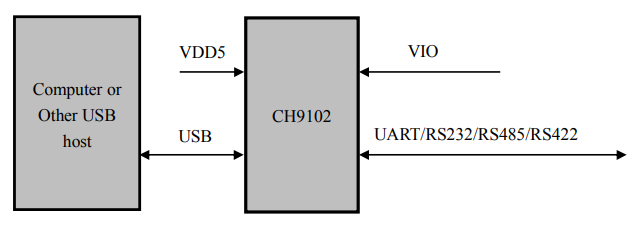

Das Funktionsblockdiagramm CH9102 veranschaulicht, wie der Chip einen USB-Host, beispielsweise einen Computer, mit seriellen Kommunikationsschnittstellen verbindet.Daten fließen von der USB-Seite in den CH9102, wo sie in serielle Signale umgewandelt werden und so die Kommunikation mit Geräten ermöglichen, die UART oder verwandte Standards verwenden.
Das Diagramm definiert auch die Leistungsstruktur des Chips.Der VDD5-Pin liefert den 5-V-Haupteingang, während VIO den Logikpegel für die I/O-Pins festlegt, was die Kompatibilität mit 3,3-V- und 5-V-Systemen ermöglicht.Diese Trennung verbessert die Stabilität und erleichtert die Integration des Chips in verschiedene Hardwaredesigns.
Auf der Ausgangsseite unterstützt der CH9102 mehrere Schnittstellen, darunter UART, RS232, RS485 und RS422.Diese Flexibilität ermöglicht den Einsatz nicht nur mit Mikrocontrollern, sondern auch in Industrie- und Fernkommunikationssystemen.Insgesamt bietet das Diagramm einen klaren Überblick darüber, wie der Chip in praktischen Anwendungen USB- und serielle Kommunikation verbindet.
Der CH9102 fungiert als USB-zu-Seriell-Konverter, der beim Anschluss an einen Computer als virtueller COM-Port erscheint.Dadurch kann Software über standardmäßige serielle Kommunikation mit externen Geräten kommunizieren, auch wenn die physische Schnittstelle USB ist.

Intern verwendet der Chip eine USB-Schnittstellen-Engine, um Aufgaben wie Geräteerkennung und Datenübertragung zu verwalten.Eingehende USB-Daten werden von der internen Steuerlogik und den Puffern verarbeitet und dann mit den richtigen Timing- und Baudrateneinstellungen in das UART-Format konvertiert.Dadurch ist eine zuverlässige Kommunikation mit angeschlossenen Geräten gewährleistet.
Die konvertierten Daten werden über die TXD- und RXD-Pins gesendet und ermöglichen so eine direkte Verbindung zu Mikrocontrollern wie STM32-, Arduino- oder ESP-Modulen.Für eine stabilere Hochgeschwindigkeitskommunikation sind auch Hardware-Flusskontrollsignale wie RTS und CTS verfügbar.Bei Bedarf können externe Transceiver die Schnittstelle auf die Standards RS232 oder RS485 erweitern.
Im praktischen Einsatz ermöglicht der CH9102 einen reibungslosen Datenaustausch zwischen modernen USB-Systemen und eingebetteten oder industriellen Geräten, wodurch er für Aufgaben wie Programmierung, Debugging und Echtzeit-Datenkommunikation nützlich ist.
Der CH9102 unterstützt hohe Baudraten (bis zu mehreren Mbit/s je nach Systemkonfiguration) und eignet sich daher für schnelle Datenübertragungsaufgaben wie Firmware-Flashing und kontinuierliches Datenstreaming.Im realen Einsatz sorgt es für eine stabile Kommunikation mit gängigen Raten wie 115200, 921600 und sogar höher, was für moderne Mikrocontroller und Hochgeschwindigkeits-Debugging wichtig ist.
Latenz ist ein Schlüsselfaktor in Anwendungen wie Debugging und Befehls-Antwort-Systemen.Der CH9102 nutzt interne Pufferung und effiziente USB-Verarbeitung, um die Verzögerung zwischen USB- und serieller Konvertierung zu reduzieren.Dies führt zu einer reaktionsschnellen Kommunikation, die bei der Interaktion mit eingebetteten Systemen oder beim Senden schneller Befehle während der Entwicklung von entscheidender Bedeutung ist.
Der Chip bietet eine konsistente Leistung unter Windows, Linux und macOS, sofern die richtigen Treiber installiert sind.In praktischen Szenarien erleben Benutzer eine stabile COM-Port-Erkennung und minimale Verbindungsabbrüche, insbesondere bei Verwendung hochwertiger USB-Kabel und korrekter Treiberversionen.
Für Anwendungen wie Datenprotokollierung und -überwachung kann der CH9102 kontinuierliche Datenströme ohne nennenswerten Paketverlust verarbeiten.Seine interne Kontrolllogik gewährleistet die ordnungsgemäße Datenrahmung und -synchronisierung, was dazu beiträgt, die Datenintegrität über lange Betriebszeiten hinweg aufrechtzuerhalten.
Bei Verwendung mit externen Transceivern (z. B. RS485) funktioniert der CH9102 zuverlässig in lauten Kommunikationsumgebungen oder über große Entfernungen.Damit eignet es sich für Industrieanlagen, in denen trotz elektrischer Störungen eine stabile Kommunikation erforderlich ist.
Die Trennung der VDD5- und VIO-Leistungsdomänen ermöglicht es dem Chip, sich an unterschiedliche Systemspannungen anzupassen und gleichzeitig stabile Signalpegel aufrechtzuerhalten.Dies verbessert die Gesamtzuverlässigkeit, insbesondere bei Mischspannungsdesigns und kompakten eingebetteten Systemen.
|
Kategorie |
Parameter |
Spezifikation |
Beschreibung |
|
USB-Schnittstelle |
USB-Standard |
USB 2.0 voll
Geschwindigkeit |
Kompatibel mit
Standard-USB-Anschlüsse an PCs und eingebetteten Hosts |
|
Datenübertragung
Bewerten |
Bis zu 12 Mbit/s |
Maximales USB
volle Bandbreite |
|
|
USB-Funktion |
USB-zu-Seriell
Brücke |
Konvertiert USB
Daten an UART/serielle Kommunikation |
|
|
Serielle Schnittstelle |
UART-Unterstützung |
Ja (TXD, RXD) |
Standard
asynchrone serielle Kommunikation |
|
Zusätzlich
Schnittstellen |
RS232, RS485,
RS422 (über externen Transceiver) |
Erweitert die Nutzung um
Industrielle Kommunikationssysteme |
|
|
Flusskontrolle |
RTS, CTS, DTR,
DSR, DCD, RI |
Unterstützt
Hardware-Flusskontrolle für stabile Hochgeschwindigkeits-Datenübertragung |
|
|
Baudrate |
Unterstützter Bereich |
Bis zu mehrere
Mbit/s (normalerweise bis zu ~3 Mbit/s) |
Geeignet für
Hochgeschwindigkeits-Datenübertragung und Firmware-Flashing |
|
Spannung &
Macht |
Versorgungsspannung
(VDD5) |
5V |
Hauptstrom
Eingang, normalerweise von USB |
|
E/A-Spannung
(VIO) |
3,3V / 5V
(konfigurierbar) |
Ermöglicht
Kompatibilität mit verschiedenen Logikebenen |
|
|
Intern
Regler (V3) |
~3,3V Ausgang |
Verwendet für
interne Schaltkreise und Stabilität |
|
|
Signalstifte |
TXD / RXD |
Serielle Daten
Linien |
Verwendet für
Kommunikation mit Mikrocontrollern |
|
USB-Leitungen |
UD+ / UD− |
Direkte USB-Daten
Anschluss (kein Vorwiderstand erforderlich) |
|
|
GPIO &
Kontrolle |
GPIO-Pins |
Mehrere
(GPIO0–GPIO6 je nach Paket) |
Konfigurierbar für
individuelle Steuer- oder Statussignale |
|
Statussignale |
TXS, RXS, TNOW |
Geben Sie an
Sende- und Empfangsstatus |
|
|
Signale aussetzen |
AUSSETZEN,
AUSSETZEN# |
Geben Sie USB an
Suspend-Zustand |
|
|
Treiberunterstützung |
Betrieb
Systeme |
Windows, Linux,
macOS |
Erfordert Treiber
Installation (wird in vielen Linux-Systemen automatisch unterstützt) |
|
Virtueller COM-Port |
Ja |
Erscheint als
Standard-Seriell-Anschluss für Software-Kompatibilität |
|
|
Leistung |
Latenz |
Niedrig |
Geeignet für
Echtzeit-Debugging und Kommunikation |
|
Stabilität |
Hoch |
Zuverlässig für
Kontinuierliche Datenübertragung und Protokollierung |
|
|
Verpackung |
Pakettypen |
QFN24, QFN28 |
Kompakt
oberflächenmontierbare Gehäuse für das PCB-Design |
|
Anwendungen |
Typische Verwendungen |
MCU
Kommunikation, Debugging, IoT, Industriesysteme |
Wird in Arduino verwendet,
STM32, ESP-basierte Designs |

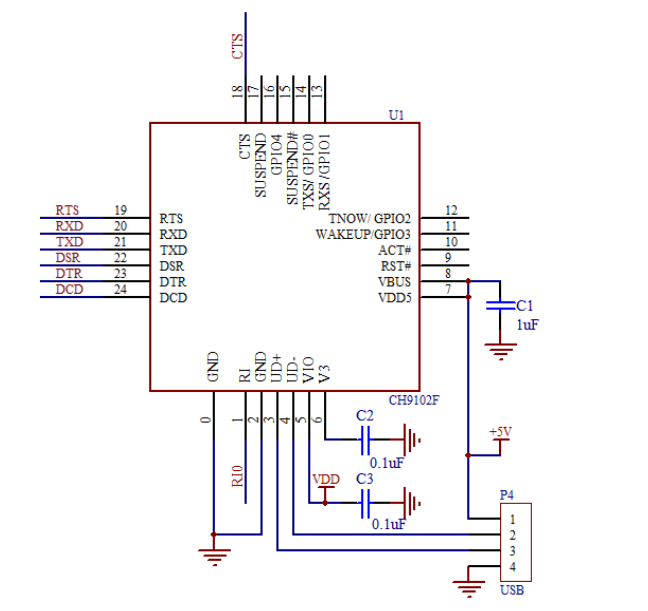

Das CH9102-Anwendungsschaltbild zeigt, wie der Chip in einem echten Hardware-Design angeschlossen ist, um eine USB-zu-Seriell-Kommunikation zu ermöglichen.In der Mitte befindet sich der CH9102 IC, der auf einer Seite mit einer USB-Schnittstelle verbunden ist und auf der anderen Seite serielle Kommunikationspins wie TXD, RXD, RTS und CTS freilegt.Dadurch kann ein Computer über eine Standard-USB-Verbindung mit externen Geräten wie Mikrocontrollern kommunizieren.

Der Leistungsteil verdeutlicht, wie der Chip versorgt und stabilisiert wird.Der VDD5-Pin ist mit der +5-V-USB-Stromversorgung verbunden, während Kondensatoren (z. B. 1 µF und 0,1 µF) in der Nähe der Strompins platziert sind, um Rauschen zu filtern und einen stabilen Betrieb zu gewährleisten.Der interne Reglerausgang (V3) wird außerdem durch einen Entkopplungskondensator unterstützt, der dazu beiträgt, eine saubere und zuverlässige Spannung für die internen Schaltkreise des Chips aufrechtzuerhalten.
Auf der USB-Seite erfolgt die Verbindung über einen USB-Stecker, bei dem Strom- und Datenleitungen direkt zum CH9102 geführt werden.Zur Gewährleistung der Signalstabilität wird eine ordnungsgemäße Erdung gezeigt.Auf der seriellen Seite stellen die TXD- und RXD-Pins den Hauptdatenkommunikationspfad bereit, während zusätzliche Steuerpins wie RTS, CTS, DTR und DCD die Hardware-Flusskontrolle für eine zuverlässigere Hochgeschwindigkeitskommunikation unterstützen.
• Arduino-kompatible Boards – werden als USB-zu-UART-Schnittstelle zum Hochladen von Code und zur seriellen Überwachung auf Arduino-Klonen und Entwicklungsboards verwendet.
• STM32 und Entwicklung eingebetteter Systeme – Ermöglicht Firmware-Flashing, Debugging und Kommunikation zwischen einem PC und Mikrocontrollern in eingebetteten Projekten.
• IoT-Geräte und intelligente Systeme – Bietet zuverlässige serielle Kommunikation für Sensoren, Gateways und angeschlossene Geräte in Smart Home- und IoT-Anwendungen.
• ESP8266-/ESP32-Programmierung – Wird häufig zum Hochladen von Firmware und zum Überwachen von Echtzeitdaten in Wi-Fi-fähigen Mikrocontrollerprojekten verwendet.
• Industrielle Automatisierungssysteme – Funktioniert mit RS485/RS232-Transceivern für eine stabile Kommunikation in SPS, Steuerungssystemen und Fabrikanlagen.
• Datenprotokollierungs- und Überwachungssysteme – Unterstützt die kontinuierliche Datenübertragung von Sensoren zu Computern zur Protokollierung, Analyse und Echtzeitüberwachung.
• Robotik und Steuerungssysteme – Ermöglicht die Kommunikation zwischen Steuereinheiten und Peripheriegeräten wie Motortreibern, Sensoren und Controllern.
• Kundenspezifische Hardware- und PCB-Designs – direkt in Produkte eingebettet, um USB-Konnektivität für Konfiguration, Updates und Diagnose bereitzustellen.
|
Funktion |
CH9102 |
CH340 |
CP2102 |
FT232
(FTDI) |
|
Hersteller |
WM (Qinheng) |
WM (Qinheng) |
Siliziumlabore |
FTDI |
|
USB-Standard |
USB 2.0 voll
Geschwindigkeit |
USB 2.0 voll
Geschwindigkeit |
USB 2.0 voll
Geschwindigkeit |
USB 2.0 voll
Geschwindigkeit |
|
Maximale Baudrate |
Bis zu ~3 Mbit/s |
Bis zu ~2 Mbit/s |
Bis zu ~1 Mbit/s |
Bis zu ~3 Mbit/s |
|
Datenstabilität |
Hoch (verbessert
über CH340) |
Mäßig |
Hoch |
Sehr hoch |
|
Latenz |
Niedrig |
Mäßig |
Niedrig |
Sehr niedrig |
|
Treiberunterstützung
(Windows) |
Manuelle Installation
oft benötigt |
Manuelle Installation
oft benötigt |
Normalerweise automatisch |
Auto (nativ
Unterstützung) |
|
Treiberunterstützung
(Linux) |
Kernelabhängig
(neuere Kernel) |
Eingebaut |
Eingebaut |
Eingebaut |
|
Treiberunterstützung
(macOS) |
Erfordert Treiber |
Erfordert Treiber |
Native Unterstützung |
Native Unterstützung |
|
Benutzerfreundlichkeit |
Mäßig |
Einfach, aber einfach |
Einfach |
Sehr einfach |
|
Kosten |
Niedrig
|
Sehr niedrig
(am günstigsten) |
Mittel |
Hoch (meist
teuer) |
|
Macht
Flexibilität (3,3 V/5 V) |
Ja (VIO
Unterstützung) |
Begrenzt |
Ja |
Ja |
|
GPIO / Extra
Funktionen |
Mehr GPIO
Optionen |
Sehr begrenzt |
Mäßig |
Fortgeschritten
Funktionen |
|
Industrielle Nutzung
(RS485/RS232) |
Gut mit
externen Transceiver |
Einfach |
Gut |
Ausgezeichnet |
|
Kompatibilität
mit Brettern |
Wachsend (modern
Bretter) |
Sehr häufig
(Arduino-Klone) |
Weit verbreitet |
Professionelle Qualität
Bretter |
|
Zuverlässigkeit
(Langfristig) |
Hoch |
Akzeptabel |
Hoch |
Sehr hoch |
|
Häufiger Anwendungsfall |
Modern eingebettet
& IoT |
Budget-Arduino
Klone |
Stabiler Entwickler
Bretter |
Professionell
& Industriesysteme |
Verlegen Sie die USB-Leitungen D+ und D− als Differenzialpaar mit kontrollierter Impedanz (typischerweise ~90 Ω).Halten Sie die Leiterbahnen kurz und parallel und vermeiden Sie scharfe Biegungen, um die Signalreflexion zu reduzieren und eine stabile Kommunikation zu gewährleisten.
Fügen Sie 0,1 µF-Kondensatoren (und optional 10 µF) in der Nähe der VDD5- und VIO-Pins hinzu.Durch die Platzierung in der Nähe des Chips wird Rauschen gefiltert und die Stromversorgung während der Datenübertragung stabilisiert.
Stellen Sie einen sauberen und stabilen 5-V-Eingang (VDD5) über USB sicher.Vermeiden Sie Spannungsabfälle durch die richtige Leiterbahnbreite und Erdung.Wenn Sie gemischte Spannungen verwenden, konfigurieren Sie VIO korrekt (3,3 V oder 5 V), passend zu Ihrem System.
Verwenden Sie eine solide Masseplatte unter den CH9102- und USB-Leitern.Dies reduziert elektromagnetische Störungen (EMI) und verbessert die Signalintegrität, insbesondere bei kompakten oder Hochgeschwindigkeitsdesigns.
Integrieren Sie ESD-Schutzdioden in die USB-Leitungen (D+ und D−), um den Chip vor Spannungsspitzen zu schützen, die durch statische Entladung oder instabile USB-Verbindungen verursacht werden.
Halten Sie UART-Leitungen (TXD, RXD) kurz und fern von Signalen mit hohem Rauschen wie Schaltreglern.Dies verhindert Datenkorruption und verbessert die Kommunikationszuverlässigkeit.
Wenn Ihr Design auf präzises Timing angewiesen ist, stellen Sie sicher, dass die interne Uhr innerhalb der Spezifikation arbeitet, oder befolgen Sie die Datenblattanweisungen für einen stabilen Betrieb in Hochgeschwindigkeitskommunikationsszenarien.
Verwenden Sie die RTS/CTS-Hardware-Flusskontrolle, wenn Sie mit hohen Baudraten arbeiten.Dies verhindert einen Pufferüberlauf und gewährleistet eine reibungslose Datenübertragung in anspruchsvollen Anwendungen.
Platzieren Sie den CH9102 an einem gut belüfteten Ort auf der Leiterplatte und vermeiden Sie eine Überfüllung mit wärmeerzeugenden Komponenten.Eine stabile Temperatur verbessert die langfristige Zuverlässigkeit.
Fügen Sie Testpunkte für USB- und UART-Leitungen hinzu, um das Debuggen während der Entwicklungs- und Produktionstests zu erleichtern.Dies hilft, Kommunikationsprobleme schnell zu erkennen.
Durch die Unterstützung mehrerer serieller Schnittstellen, flexibler Spannungspegel und stabiler Leistung im realen Einsatz trägt CH9102 dazu bei, die Kommunikation zwischen Geräten und Computern zu vereinfachen.Dieser Chip wurde von WCH (Qinheng Electronics) entwickelt, einem bekannten Hersteller von USB-Schnittstellen- und seriellen Kommunikations-ICs.Ihre Produkte werden aufgrund ihrer Erschwinglichkeit und konstanten Leistung häufig in eingebetteten Systemen und Entwicklungsplatinen eingesetzt.
Der CH9102 wandelt USB-Signale in serielle Datenformate wie UART um, sodass moderne Computer ohne serielle Schnittstellen mit Mikrocontrollern und Industriegeräten kommunizieren können.Es erstellt einen virtuellen COM-Port und vereinfacht so die Integration von Software und Hardware.
Der CH9102 unterstützt hohe Baudraten bis zu mehreren Mbit/s.In der Praxis funktioniert es zuverlässig bei gängigen Geschwindigkeiten wie 115200, 921600 und höher und eignet sich daher für Firmware-Flashing und Echtzeit-Datenübertragung.
Ja.Es erfordert Entkopplungskondensatoren (z. B. 0,1 µF und 1 µF) in der Nähe der Stromanschlüsse und eine ordnungsgemäße USB-Verkabelung.Für die RS232- oder RS485-Kommunikation werden außerdem externe Transceiver benötigt.
Der CH9102 bietet eine bessere Stabilität, eine höhere Baudratenfähigkeit und mehr GPIO-Funktionen als der CH340 und ist dennoch kostengünstig.
Typische Probleme sind fehlende Treiber, minderwertige USB-Kabel (Nur-Stromkabel), falsche Verkabelung oder unsachgemäße Filterung des Netzteils.
Ja.In Verbindung mit RS485- oder RS232-Transceivern kann es die in industriellen Umgebungen eingesetzte störungsresistente Kommunikation über große Entfernungen bewältigen.
