Funktionsprinzip des CD4066B CMOS Quad Bilateral Switch

Der CD4066B ist ein weit verbreiteter CMOS-Quad-Bilateral-Schalter, der für die effiziente Übertragung von analogen und digitalen Signalen in elektronischen Schaltkreisen entwickelt wurde.Seine Fähigkeit, vier unabhängige Schaltkanäle in einem einzigen Gerät bereitzustellen, macht es zu einer flexiblen Lösung für die Signalsteuerung und -routinierung.In diesem Artikel werden die CD4066B-Übersicht, die Pin-Konfiguration, Variantenmodelle, der Funktionsbetrieb, Spezifikationen, Funktionen, Arbeitsprinzipien und mehr erläutert.

Katalog

CD4066B Übersicht

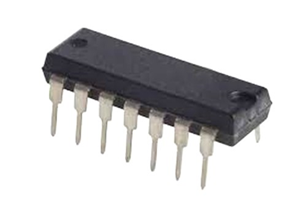

Die CD4066B ist ein CMOS-Quad-Bilateral-Schalter, der sowohl analoge als auch digitale Signale übertragen kann.Es enthält vier unabhängige Schalter in einem einzigen IC, die jeweils über einen eigenen Steuereingang gesteuert werden.Wenn das Steuersignal HIGH ist, schaltet sich der Schalter ein und lässt das Signal passieren;Bei LOW schaltet der Schalter AUS und blockiert das Signal.Es ist pin-kompatibel mit ähnlichen Geräten, bietet jedoch einen geringeren Widerstand im EIN-Zustand, was zur Aufrechterhaltung der Signalqualität beiträgt.

Jeder Schalter verwendet komplementäre p-Kanal- und n-Kanal-MOS-Transistoren, die zusammenarbeiten und den Signaldurchgang in beide Richtungen ermöglichen.Das interne Design hält den EIN-Widerstand über den gesamten Eingangssignalbereich relativ stabil.Dies gewährleistet eine konstante Leistung und reduziert Signalverzerrungen während des Betriebs.

Wenn Sie am Kauf des CD4066B interessiert sind, kontaktieren Sie uns bitte bezüglich Preis und Verfügbarkeit.

CD4066B CAD-Modelle

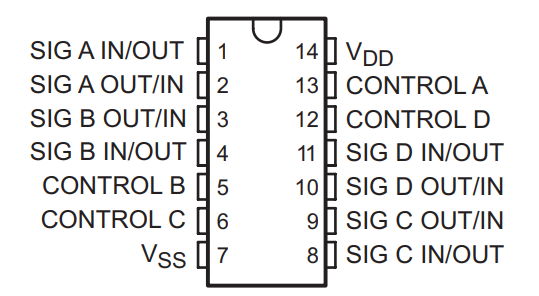

Details zur Pinbelegung des CD4066B

Pin Nein.	Pin Name	Beschreibung
1	SIG A IN/OUT	Analogschalter A Terminal (bidirektionaler Signalpfad)
2	SIG A OUT/IN	Analogschalter A Anschluss (gepaart mit Pin 1)
3	SIG B OUT/IN	Analogschalter B Terminal (bidirektionaler Signalpfad)
4	SIG B IN/OUT	Analogschalter B Anschluss (gepaart mit Pin 3)
5	STEUERUNG B	Steuereingang für Schalter B (HIGH = EIN, LOW = AUS)
6	STEUERUNG C	Steuereingang für Schalter C (HIGH = EIN, LOW = AUS)
7	VSS	Masse (0V Referenz)
8	SIG C IN/OUT	Analogschalter C Terminal (bidirektionaler Signalpfad)
9	SIG C OUT/IN	Analogschalter C Anschluss (gepaart mit Pin 8)
10	SIG D OUT/IN	Analogschalter D Terminal (bidirektionaler Signalpfad)
11	SIG D IN/OUT	Analogschalter D Anschluss (gepaart mit Pin 10)
12	STEUERUNG D	Steuereingang für Schalter D (HIGH = EIN, LOW = AUS)
13	STEUERUNG A	Steuereingang für Schalter A (HIGH = EIN, LOW = AUS)
14	VDD	Positives Angebot Spannung

CD4066B-Variantenmodelle

Teil Nummer	Paket Typ	Stifte	Temperatur Bereich (°C)	Notizen
CD4066BE	PDIP	14	-55 bis 125	Standard-DIP, RoHS-konform
CD4066BEE4	PDIP	14	-55 bis 125	Bleifreie Version
CD4066BF	CDIP	14	-55 bis 125	Keramik-DIP
CD4066BF3A	CDIP	14	-55 bis 125	Keramikvariante
CD4066BM	SOIC	14	-55 bis 125	Oberflächenmontage
CD4066BM96	SOIC	14	-55 bis 125	Band und Rolle
CD4066BM96E4	SOIC	14	-55 bis 125	Bleifreie Version
CD4066BM96G4	SOIC	14	-55 bis 125	Umweltkonform
CD4066BMT	SOIC	14	-55 bis 125	Mittlere Rolle
CD4066BNS	ALSO	14	-55 bis 125	Kleiner Umriss Paket
CD4066BNSR	ALSO	14	-55 bis 125	Band und Rolle
CD4066BPW	TSSOP	14	-55 bis 125	Dünn kleiner Umriss
CD4066BPWG4	TSSOP	14	-55 bis 125	Umweltkonform
CD4066BPWR	TSSOP	14	-55 bis 125	Band und Rolle
CD4066BPWRG4	TSSOP	14	-55 bis 125	Umweltkonform
JM38510/05852BCA	CDIP	14	-55 bis 125	Militärqualität
M38510/05852BCA	CDIP	14	-55 bis 125	Militär Standard

Alternativen und gleichwertiges Modell

• CD4016

• SN74HC4066

• HEF4066B

• MC14066B

• BU4066BC

Funktionsblockdiagramm

Das Funktionsblockdiagramm des CD4066B zeigt, wie jeder Schalter gesteuert wird und wie Signale durch das Gerät geleitet werden.Der Steuereingang (VC) wird in interne Wechselrichterstufen eingespeist, die komplementäre Signale erzeugen.Diese Signale steuern sowohl die p-Kanal- als auch die n-Kanal-MOS-Transistoren im Schalter an.Wenn der Steuereingang HIGH ist, werden beide Transistoren eingeschaltet, wodurch ein niederohmiger Pfad zwischen Eingang (Vis) und Ausgang (Vos) entsteht.Wenn der Steuereingang LOW ist, schalten beide Transistoren AUS und isolieren den Signalpfad.

Der mittlere Teil des Diagramms stellt den bilateralen Schalter dar.Es verwendet parallele p-Kanal- und n-Kanal-MOSFETs, um den Signaldurchgang in beide Richtungen zu ermöglichen.Diese Struktur stellt sicher, dass der Schalter analoge Signale über einen weiten Spannungsbereich verarbeiten kann und dabei einen relativ konstanten EIN-Widerstand beibehält.

Das CMOS-Schutznetzwerk auf der rechten Seite schützt das Gerät vor Spannungsspitzen und elektrostatischer Entladung.Es verwendet Dioden, die an VDD und VSS angeschlossen sind, um übermäßige Spannungen zu begrenzen und so die Zuverlässigkeit zu verbessern und Schäden an den internen Schaltkreisen zu verhindern.

Technische Daten des CD4066B

Parameter	Spezifikation
Gerätetyp	CMOS Quad Bilateraler Schalter
Anzahl Schalter	4 Unabhängig Schalter
Technologie	CMOS
Versorgungsspannung (VDD)	3V bis 15V
Eingangssignal Reichweite	0 bis VDD
Steuereingang Spannung	0 bis VDD
ON-Widerstand (RON)	~80Ω bis 270Ω (abhängig von VDD)
AUS Leckage Aktuell	Sehr niedrig (normalerweise < 0.1 µA)
Signaltyp	Analog und Digital
Schaltzeit	Mäßig (Geschwindigkeit auf CMOS-Ebene)
Macht Verbrauch	Sehr niedrig
Betrieb Temperatur	-55°C bis +125°C
Pakettypen	PDIP, SOIC, TSSOP, CDIP
Pin-Anzahl	14 Stifte
ESD-Schutz	Internes CMOS Schutznetzwerk
Bidirektional Betrieb	Ja
Steuerlogik	CMOS-Logik Kompatibel

Allgemeine Funktionen des CD4066B

Handhabung breiter Signalspannungen

Der CD4066B unterstützt bis zu 15 V digitale Signale oder ±7,5 V Spitze-Spitze-Analogsignale.Dadurch ist es möglich, sowohl Signale mit niedrigem Pegel als auch Signale mit relativ höherer Spannung innerhalb desselben Geräts zu verarbeiten.Aufgrund dieses großen Bereichs kann der Schalter einen stabilen Betrieb über verschiedene Signalamplituden hinweg ohne Verzerrung oder Übersteuerung aufrechterhalten.

Niedriger Widerstand im EIN-Zustand

Das Gerät bietet einen typischen Einschaltwiderstand von etwa 125 Ω bei 15-V-Betrieb.Dieser niedrige Widerstand trägt dazu bei, Signalverluste zu reduzieren, wenn der Schalter eingeschaltet ist, sodass Signale mit minimaler Dämpfung durchgelassen werden und die allgemeine Signalintegrität gewahrt bleibt.

Abgestimmter ON-Widerstand über alle Kanäle hinweg

Der Widerstand im EIN-Zustand wird über den gesamten Signaleingangsbereich innerhalb von etwa 5 Ω angepasst.Diese Konsistenz gewährleistet ein einheitliches Verhalten zwischen allen vier Schaltern, was in Schaltkreisen wichtig ist, die symmetrische oder synchronisierte Signalpfade erfordern.

Flacher Widerstand über dem Signalbereich

Der EIN-Widerstand bleibt über den gesamten Spitze-zu-Spitze-Signalbereich relativ konstant.Dies bedeutet, dass der Schalter minimale Schwankungen oder Verzerrungen verursacht, wenn sich der Signalpegel ändert, und so dazu beiträgt, eine lineare Signalübertragung aufrechtzuerhalten.

Hohes EIN/AUS-Ausgangsspannungsverhältnis

Der CD4066B bietet ein hohes EIN/AUS-Ausgangsspannungsverhältnis, typischerweise etwa 80 dB.Dadurch wird eine starke Signalübertragung im eingeschalteten Zustand und eine wirksame Isolierung im ausgeschalteten Zustand gewährleistet, wodurch unerwünschte Signalverluste reduziert und die Schaltleistung verbessert werden.

Hohe Linearitätsleistung

Mit einer Verzerrung von weniger als 0,5 % unter typischen Bedingungen behält das Gerät eine hohe Linearität bei.Dadurch wird sichergestellt, dass das Ausgangssignal ohne nennenswerte Wellenformverzerrung genau mit dem Eingangssignal übereinstimmt, was besonders wichtig für eine genaue Signalverarbeitung ist.

Extrem niedrige Leckage im AUS-Zustand

Der Schalter weist im AUS-Zustand einen sehr geringen Leckstrom auf, typischerweise etwa 10 pA.Dies führt zu einem hohen effektiven AUS-Widerstand und stellt sicher, dass unerwünschte Signale nicht durchgelassen werden, wenn der Schalter deaktiviert ist.

Hohe Steuereingangsimpedanz

Der Steuereingang hat eine extrem hohe Impedanz, typischerweise etwa 10¹² Ω.Dadurch wird der Steuerkreis vom Signalpfad isoliert, wodurch Störungen vermieden werden und sichergestellt wird, dass Steuersignale die Signalübertragung nicht beeinträchtigen.

Geringes Übersprechen zwischen Schaltern

Das Gerät bietet ein geringes Übersprechen zwischen seinen internen Schaltern, typischerweise etwa -50 dB.Dies minimiert Interferenzen zwischen den Kanälen und stellt sicher, dass die Signale unabhängig bleiben und sich nicht gegenseitig beeinflussen.

Reduzierte Signaltransienten

Eine abgestimmte Steuereingangs- und Signalausgangskapazität trägt dazu bei, unerwünschte Signaltransienten beim Schalten zu reduzieren.Dies führt zu sanfteren Übergängen und stabileren Ausgangssignalen beim Zustandswechsel.

Schnelle Frequenzantwort

Der CD4066B kann mit Frequenzen bis etwa 40 MHz betrieben werden.Dadurch kann es relativ schnelle Signale ohne nennenswerte Verschlechterung verarbeiten und eignet sich daher für Anwendungen mit schneller Signalumschaltung.

Niedriger Ruhestrom

Das Gerät ist auf einen niedrigen Ruhestrom von 20 V getestet, was einen minimalen Stromverbrauch im Leerlauf gewährleistet.Dies ist ein entscheidender Vorteil bei elektronischen Designs mit geringem Stromverbrauch.

Flexible Betriebsspannungsoptionen

Der CD4066B unterstützt mehrere Standardspannungspegel, einschließlich 5 V, 10 V und 15 V. Diese Flexibilität ermöglicht eine einfache Integration in verschiedene Schaltungsdesigns mit unterschiedlichen Stromversorgungsanforderungen.

CD4066B arbeitet im Schaltkreis

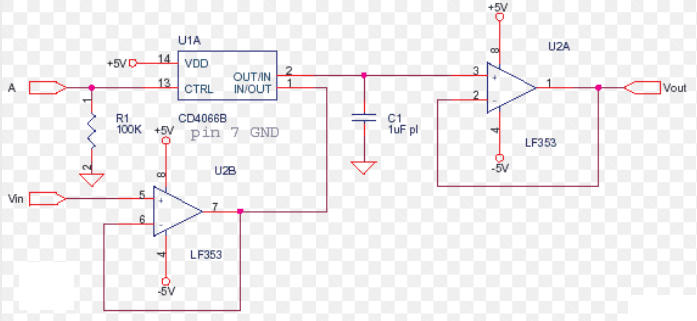

Wie wird der CD4066B als analoger Signalschalter verwendet, der durch ein Logiksignal gesteuert wird?Das Eingangssignal (Vin) wird zunächst von einem Operationsverstärker (LF353) gepuffert, der dafür sorgt, dass das Signal stabil ist und eine niedrige Ausgangsimpedanz aufweist, bevor es den Schalter erreicht.Dies trägt zur Aufrechterhaltung der Signalgenauigkeit bei und verhindert Belastungseffekte, die den Eingang verzerren könnten.

Der CD4066B fungiert als Hauptschaltelement.Der Steuereingang (CTRL) bestimmt, ob der interne Schalter EIN oder AUS ist.Wenn das Steuersignal HIGH ist, schließt der Schalter und lässt das gepufferte Signal durch die OUT/IN-Pins passieren.Wenn das Steuersignal LOW ist, öffnet sich der Schalter und blockiert den Signalpfad, wodurch der Eingang effektiv vom Rest der Schaltung getrennt wird.

Nach dem Schalter wird ein Kondensator (C1) platziert, um das Signal zu filtern oder zu glätten.Es kann dabei helfen, Rauschen zu reduzieren oder das Signal bei Schaltübergängen zu stabilisieren.Die Ausgangsstufe verwendet einen weiteren Operationsverstärker (LF353), der als Puffer konfiguriert ist, um die Last zu isolieren und einen sauberen, stabilen Ausgang (Vout) bereitzustellen.Die Schaltung zeigt, wie der CD4066B den Fluss analoger Signale mithilfe eines digitalen Steuersignals steuern und gleichzeitig die Signalintegrität durch Puffer- und Filterstufen aufrechterhalten kann.

CD4066B-Anwendungen

• Audiosignalumschaltung

• Analogsignal-Multiplexing

• Sample-and-Hold-Schaltungen

• Datenerfassungssysteme

• Signalrouting in Kommunikationssystemen

• Waveform-Gate-Schaltungen

• Analoge Filterung und Signalaufbereitung

• Digital-zu-Analog-Signalumschaltung

• Prüf- und Messgeräte

• Mikrocontrollergesteuerte Signalumschaltung

Mechanische Abmessungen des CD4066B

Hersteller

Texas Instruments (TI), der Hersteller des CD4066B, ist ein globales Halbleiterunternehmen, das für seine starken Fähigkeiten in analogen und eingebetteten Verarbeitungstechnologien bekannt ist.TI betreibt fortschrittliche Wafer-Fertigungs- und Montageanlagen, die eine hochvolumige und hochzuverlässige Produktion von CMOS-Bauelementen wie dem CD4066B ermöglichen.Das Unternehmen konzentriert sich auf präzise analoge Leistung, lange Produktlebenszyklen und gleichbleibende Qualität.TI bietet außerdem umfangreiche technische Dokumentation, Designtools und Anwendungsunterstützung und unterstützt so Ingenieure bei der effizienten Integration seiner Produkte in verschiedene elektronische Systeme.

Häufig gestellte Fragen [FAQ]

1. Welchen maximalen Strom kann der CD4066B verarbeiten?

Der CD4066B verarbeitet typischerweise kleine Signalströme (einige mA).Es ist nicht für Hochstrom-Schaltanwendungen ausgelegt.

2. Kann CD4066B einen mechanischen Schalter ersetzen?

Ja, für Signalumschaltung mit geringem Stromverbrauch.Allerdings verfügt er über einen Einschaltwiderstand und kann im Gegensatz zu mechanischen Schaltern keine hohen Spannungen oder Ströme verarbeiten.

3. Führt CD4066B zu Signalverzerrungen?

Aufgrund des niedrigen Einschaltwiderstands und der guten Linearität treten minimale Verzerrungen auf, insbesondere innerhalb des empfohlenen Spannungsbereichs.

4. Wie schnell kann der CD4066B Signale schalten?

Abhängig von den Betriebsbedingungen und dem Schaltungsdesign unterstützt es Schaltgeschwindigkeiten bis zu etwa 40 MHz.

5. Kann CD4066B mit AC-Signalen arbeiten?

Ja, es unterstützt Wechselstromsignale aufgrund seiner bilateralen Schaltfähigkeit, sodass Signale in beide Richtungen übertragen werden können.

6. Was passiert, wenn das Eingangssignal VDD überschreitet?

Signale über VDD können das Gerät beschädigen oder Schutzdioden aktivieren, was zu Fehlfunktionen führen kann.

7. Wie kann das Rauschen bei Verwendung des CD4066B reduziert werden?

Verwenden Sie geeignete Erdungs-, Abschirmungs-, Puffer- und Filterkomponenten wie Kondensatoren, um Rauschen zu minimieren.

8. Was ist der Unterschied zwischen CD4066B und digitalen Multiplexern?

CD4066B verwendet analoge Schalter für direkte Signalpfade, während Multiplexer Logikschaltungen verwenden und typischerweise für die Auswahl digitaler Daten dienen.
