Technische Daten und Funktionen des BeagleBone Black: Vollständige Anleitung

Der BeagleBone Black ist ein Einplatinencomputer, der für eingebettete Systeme, Hardware-Schnittstellen und Echtzeitsteuerung entwickelt wurde.Es kombiniert die Leistung eines Linux-basierten Systems mit umfangreichen I/O-Funktionen.In diesem Artikel werden die Grundlagen, Anschlüsse, Pinbelegungsdetails, Einrichtungsmethoden, Spezifikationen, Funktionen, Komponenten, Anwendungen, Sicherheitsrichtlinien und Vergleiche des BeagleBone Black erläutert.

Katalog

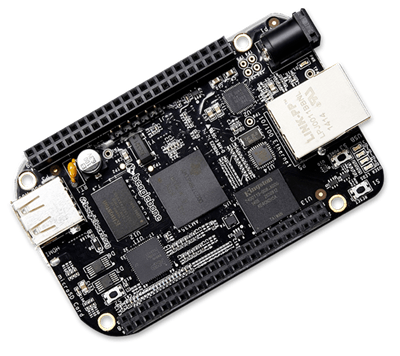

BeagleBone Black Basic

Der BeagleBone Black ist ein kompakter Open-Source-Einplatinencomputer, der für die Entwicklung eingebetteter Systeme und die Hardwaresteuerung entwickelt wurde.Es wird von einem 1-GHz-ARM-Cortex-A8-Prozessor angetrieben und verfügt über 512 MB DDR3-RAM, was genügend Leistung bietet, um Linux-basierte Betriebssysteme reibungslos auszuführen.Das Board verfügt außerdem über 4 GB integrierten eMMC-Speicher und unterstützt microSD-Karten für zusätzlichen Speicher und flexible Systemstartoptionen.

Es bietet umfangreiche Konnektivitäts- und Hardware-Schnittstellenfunktionen, einschließlich Ethernet, USB-Host- und Client-Ports sowie rund 65 GPIO-Pins.Diese Pins unterstützen mehrere Kommunikationsprotokolle wie I2C, SPI, UART und PWM.Eine seiner Hauptstärken ist das Vorhandensein programmierbarer Echtzeiteinheiten (PRUs), die ein präzises Timing und eine Steuerung mit geringer Latenz für erweiterte Hardwareoperationen ermöglichen.

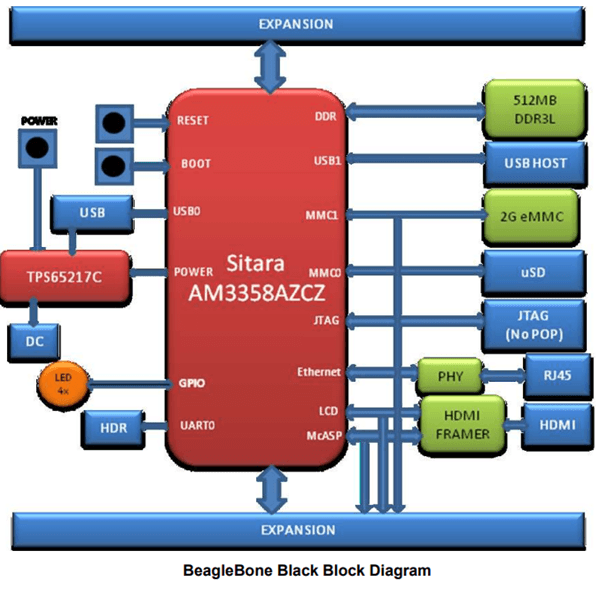

Funktionsblockdiagramm

BeagleBone Black-Spezifikationen

Kategorie	Spezifikation
Prozessor	Sitara AM3358BZCZ100 (ARM Cortex-A8), 1 GHz, ~2000 MIPS
Grafik-Engine	PowerVR SGX530, 3D-Beschleunigung, ~20 Mio. Polygone/Sek
Speicher (RAM)	512 MB DDR3L @ 800 MHz
Onboard-Speicher	4 GB eMMC-Flash (erweiterbar über microSD)
PMIC	TPS65217C Leistung Management-IC + zusätzlicher LDO
Betriebssystem	Linux (Debian Standard), unterstützt Ubuntu, Android
Debug-Unterstützung	20-poliger JTAG (optional), 6-poliger serieller UART-Header
Leistungsaufnahme	miniUSB (5V), DC Hohlstecker (5V), Erweiterungsstecker (5V)
Macht Verbrauch	~210–460 mA typisch (abhängig von der Nutzung)
USB-Client-Port	USB 2.0 (miniUSB), Gerätemodus
USB-Host-Anschluss	USB 2.0 Typ-A, bis zu 500mA
Ethernet	10/100 Mbit/s RJ45
HDMI-Ausgang	Micro-HDMI (Typ-D), bis zu 1280×1024 Auflösung
Videoformate	1024×768, 1280×720, 1280×1024, 1440×900, 1920×1080 (begrenzte FPS)
Audio	Stereo-Audio über HDMI
Lagerung Erweiterung	microSD-Steckplatz (3,3 V)
GPIO-Pins	~65 digitale E/A Pins (3,3V Logik)
Analoge Eingänge	7 Kanäle (12-Bit-ADC, max. 1,8 V)
PWM-Ausgänge	Mehrere PWM Kanäle (EHRPWM-Module)
Kommunikation Schnittstellen	I2C, SPI, UART, CAN, McASP
Timer	4 Allzweck-Timer
PRU (Echtzeit Einheiten)	2 × 200 MHz PRUs für die Echtzeitverarbeitung
Erweiterung Überschriften	2 × 46-polig Header (P8 & P9)
Knöpfe	Power-Taste, Reset-Taste, Boot-Taste
LED-Anzeigen	1 Power-LED, 4 Benutzer-LEDs (programmierbar)
PCB-Größe	3,4" × 2,1" (ca. 86 × 53 mm), 6-lagige Platte
Gewicht	~39,7 g (1,4 Unzen)
Temperatur Reichweite	0°C bis 85°C (typischer Betriebsbereich)

BeagleBone Black-Funktionen

Leistungsstarker ARM Cortex-A8-Prozessor

Der BeagleBone Black wird vom Texas Instruments Sitara AM3358-Prozessor mit 1 GHz angetrieben.Es liefert eine starke Rechenleistung für eingebettete Systeme und unterstützt NEON-Gleitkommaoperationen für eine effiziente Datenverarbeitung.

Integrierte 3D-Grafik-Engine

Es enthält eine PowerVR SGX530-Grafik-Engine, die 3D-Beschleunigung verarbeiten kann.Dies ermöglicht eine reibungslose grafische Ausgabe und unterstützt Anzeigeschnittstellen wie HDMI.

Programmierbare Echtzeiteinheiten (PRUs)

Das Board verfügt über zwei programmierbare Echtzeiteinheiten (PRUs) mit 200 MHz.Diese ermöglichen eine präzise Zeitsteuerung und deterministische Verarbeitung und eignen sich daher für Echtzeitanwendungen.

Ausreichend Speicher und Speicherplatz

Es verfügt über 512 MB DDR3-RAM und 4 GB integrierten eMMC-Speicher.Der microSD-Steckplatz ermöglicht eine einfache Erweiterung und flexible Boot-Optionen für verschiedene Betriebssysteme.

Umfangreiche Konnektivitätsoptionen

Das Board bietet mehrere Konnektivitätsschnittstellen, darunter USB-Client, USB-Host, Ethernet und serielle UART-Kommunikation.Diese Schnittstellen ermöglichen eine einfache Kommunikation mit externen Geräten und Netzwerken.

Umfangreiche GPIO und Schnittstellen

Mit rund 65 GPIO-Pins unterstützt der BeagleBone Black verschiedene Kommunikationsprotokolle wie I2C, SPI, CAN, PWM und ADC.Dies macht es äußerst flexibel für die Hardware-Schnittstelle.

Duale Erweiterungs-Header

Es verfügt über zwei 46-polige Erweiterungsstiftleisten (P8 und P9), die den Anschluss von Umhängen und benutzerdefinierten Schaltkreisen ermöglichen.Diese Header legen die meisten E/A-Funktionen des Prozessors offen.

HDMI- und Display-Unterstützung

Die Micro-HDMI-Schnittstelle unterstützt die Videoausgabe bis zu HD-Auflösungen.Es verfügt außerdem über eine LCD-Schnittstelle für die direkte Display-Integration in eingebettete Designs.

Flexible Energieoptionen

Die Stromversorgung der Platine kann über Mini-USB, DC-Hohlstecker oder Erweiterungsanschlüsse erfolgen.Diese Flexibilität gewährleistet einen stabilen Betrieb in verschiedenen Setups.

Integrierte Debug- und Entwicklungsunterstützung

Es umfasst JTAG-Unterstützung und einen seriellen Debug-Header für den Systemzugriff auf niedriger Ebene.Dies ist nützlich für die Fehlerbehebung und Firmware-Entwicklung.

Benutzertasten und LED-Anzeigen

Das Board verfügt über Power-, Reset- und Boot-Tasten sowie mehrere vom Benutzer programmierbare LEDs.Diese Indikatoren helfen bei der Überwachung des Systemstatus und beim Debuggen von Anwendungen.

Kompaktes und effizientes Design

Mit einem kleinen Formfaktor (ca. 3,4 × 2,1 Zoll) und einem geringen Stromverbrauch ist der BeagleBone Black ideal für kompakte Embedded-Systeme.

Unterstützung für Linux-basierte Betriebssysteme

Auf dem Board laufen Linux-basierte Betriebssysteme wie Debian, sodass Benutzer Anwendungen mit vertrauten Tools und Umgebungen entwickeln können.

Kap-Expansion-Ökosystem

Es unterstützt Cape-Erweiterungskarten und ermöglicht so das schnelle Hinzufügen von Funktionen wie Motorsteuerung, Sensoren und Kommunikationsmodulen ohne komplexe Verkabelung.

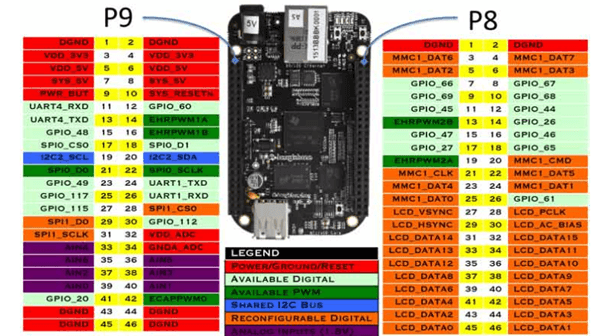

Details zur Pinbelegung des BeagleBone Black

P8-Header-Pinbelegung (Digital I/O)

Pin	Signal Name	Beschreibung
1	DGND	Boden
2	DGND	Boden
3	GPIO1_6	GPIO
4	GPIO1_7	GPIO
5	GPIO1_2	GPIO
6	GPIO1_3	GPIO
7	TIMER4	Timer
8	TIMER7	Timer
9	TIMER5	Timer
10	TIMER6	Timer
11	GPIO1_13	GPIO
12	GPIO1_12	GPIO
13	EHRPWM2B	PWM-Ausgang
14	GPIO0_26	GPIO
15	GPIO1_15	GPIO
16	GPIO1_14	GPIO
17	GPIO0_27	GPIO
18	GPIO2_1	GPIO
19	EHRPWM2A	PWM-Ausgang
20	GPIO1_31	GPIO
21	GPIO1_30	GPIO
22	GPIO1_5	GPIO
23	GPIO1_4	GPIO
24	GPIO1_1	GPIO
25	GPIO1_0	GPIO
26	GPIO1_29	GPIO
27	GPIO2_22	GPIO
28	GPIO2_24	GPIO
29	GPIO2_23	GPIO
30	GPIO2_25	GPIO
31	GPIO0_10	GPIO
32	GPIO0_11	GPIO
33	GPIO0_9	GPIO
34	GPIO2_17	GPIO
35	GPIO0_8	GPIO
36	GPIO2_16	GPIO
37	GPIO2_14	GPIO
38	GPIO2_15	GPIO
39	GPIO2_12	GPIO
40	GPIO2_13	GPIO
41	GPIO2_10	GPIO
42	GPIO2_11	GPIO
43	GPIO2_8	GPIO
44	GPIO2_9	GPIO
45	GPIO2_6	GPIO
46	GPIO2_7	GPIO

P9-Header-Pinbelegung (Strom + Kommunikation)

Pin	Signal Name	Beschreibung
1	DGND	Boden
2	DGND	Boden
3	VDD_3V3	3,3 V Leistung
4	VDD_3V3	3,3 V Leistung
5	VDD_5V	5V-Stromversorgung
6	VDD_5V	5V-Stromversorgung
7	SYS_5V	System 5V
8	SYS_5V	System 5V
9	PWR_BUT	Power-Taste
10	SYS_RESETn	Zurücksetzen
11	UART4_RXD	UART
12	GPIO1_28	GPIO
13	UART4_TXD	UART
14	EHRPWM1A	PWM
15	GPIO1_16	GPIO
16	EHRPWM1B	PWM
17	I2C1_SCL	I2C-Uhr
18	I2C1_SDA	I2C-Daten
19	I2C2_SCL	I2C-Uhr
20	I2C2_SDA	I2C-Daten
21	SPI0_D0	SPI
22	SPI0_SCLK	SPI-Uhr
23	SPI0_D1	SPI
24	SPI0_CS0	SPI-Chipauswahl
25	GPIO3_21	GPIO
26	GPIO0_14	GPIO
27	GPIO3_19	GPIO
28	SPI1_CS0	SPI
29	SPI1_D0	SPI
30	SPI1_D1	SPI
31	SPI1_SCLK	SPI-Uhr
32	VDD_ADC	Analoge Leistung (1,8 V)
33	AIN4	Analoger Eingang
34	AGND	Analoge Masse
35	AIN6	Analoger Eingang
36	AIN5	Analoger Eingang
37	AIN2	Analoger Eingang
38	AIN3	Analoger Eingang
39	AIN0	Analoger Eingang
40	AIN1	Analoger Eingang
41	GPIO0_20	GPIO
42	GPIO0_7	GPIO
43	DGND	Boden
44	DGND	Boden
45	DGND	Boden
46	DGND	Boden

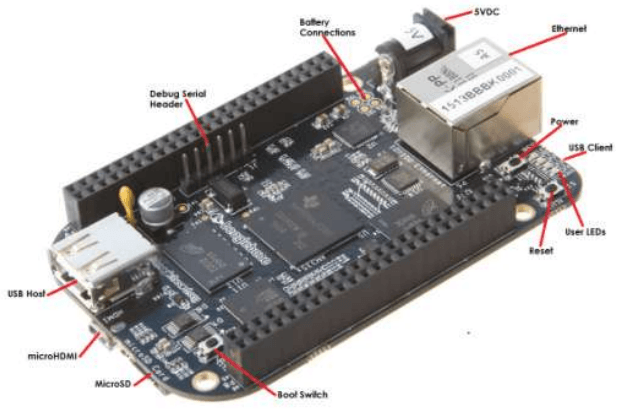

Schwarze BeagleBone-Anschlüsse

Erweiterungsanschlüsse

Der BeagleBone Black verfügt über zwei Haupterweiterungs-Header, P8 und P9, die eine breite Palette an Ein- und Ausgabeoptionen bieten.Diese Anschlüsse stellen GPIO-Pins, PWM-Ausgänge, analoge Eingänge und Kommunikationsschnittstellen wie I2C, SPI und UART zur Verfügung.Sie ermöglichen Benutzern den einfachen Anschluss von Sensoren, Modulen und externen Schaltkreisen.Die Stiftleisten sind auf Flexibilität ausgelegt, sodass die Platine sowohl für einfache als auch für erweiterte Hardware-Schnittstellen geeignet ist.

Power Jack

Das Board verfügt über eine DC-Hohlstrombuchse, die zur stabilen externen Stromversorgung dient.Es akzeptiert normalerweise einen 5-V-Eingang und gewährleistet so einen zuverlässigen Betrieb beim Betrieb mehrerer Peripheriegeräte oder Hochleistungsanwendungen.Die Verwendung der Strombuchse wird empfohlen, wenn das Board mehr Strom benötigt, als USB liefern kann, um die Systemstabilität aufrechtzuerhalten.

USB-Client

Der USB-Client-Anschluss (Mini-USB) dient zum Anschluss des BeagleBone Black an einen Computer.Es bietet Strom, Datenkommunikation und einfachen Zugriff für die Programmierung.Wenn es angeschlossen ist, ermöglicht es Funktionen wie USB-Netzwerke und serielle Kommunikation, sodass Benutzer ohne zusätzliche Hardware über einen Webbrowser oder ein Terminal mit dem Board interagieren können.

USB-Host

Der USB-Host-Anschluss ermöglicht den Anschluss externer USB-Geräte wie Tastaturen, Mäuse, WLAN-Adapter oder Flash-Laufwerke.Dieser Anschluss ermöglicht es dem Board, wie ein Host-Computer zu fungieren, der die Erweiterung von Peripheriegeräten unterstützt und die Benutzerfreundlichkeit während der Entwicklung und beim Testen verbessert.

Serieller Header

Der serielle Header bietet direkten Zugriff auf die UART-Schnittstelle des Boards, die üblicherweise für Debugging und Low-Level-Kommunikation verwendet wird.Es ermöglicht Entwicklern, Systemprotokolle zu überwachen, auf den Startvorgang zuzugreifen und Probleme zu beheben, selbst wenn andere Schnittstellen nicht verfügbar sind.Diese Funktion ist besonders nützlich für die Entwicklung eingebetteter Systeme.

HDMI

Der BeagleBone Black verfügt über einen Micro-HDMI-Anschluss für die Videoausgabe.Dies ermöglicht den Anschluss an externe Displays wie Monitore oder Fernseher und ermöglicht so grafische Schnittstellen und visuelles Debugging.Es unterstützt eine hochauflösende Ausgabe und eignet sich daher für Anwendungen, die eine Anzeigeschnittstelle erfordern.

microSD-Steckplatz

Der microSD-Kartensteckplatz dient der zusätzlichen Speicherung und dem Booten alternativer Betriebssysteme.Benutzer können verschiedene Linux-Distributionen oder benutzerdefinierte Images auf die Karte laden, was für Flexibilität bei der Entwicklung sorgt.Es dient auch als praktische Möglichkeit, den Speicher über den integrierten eMMC-Speicher hinaus zu erweitern.

Ethernet

Das Board ist mit einem Ethernet-Anschluss für kabelgebundene Netzwerkkonnektivität ausgestattet.Dies ermöglicht eine stabile und schnelle Kommunikation mit anderen Geräten und eignet sich daher ideal für Netzwerke, Fernzugriff und Systemaktualisierungen.Für eine zuverlässige Datenübertragung wird Ethernet häufig gegenüber drahtlosen Verbindungen bevorzugt.

Anschließen Ihres BeagleBone Black

Das BeagleBone Black-Paket enthält normalerweise drei Hauptbestandteile: die Platine selbst, ein Mini-USB-auf-USB-Typ-A-Kabel und eine Anleitungskarte.Diese Komponenten reichen aus, um das Board sofort in einer kabelgebundenen Konfiguration zu verwenden, ohne dass zusätzliches Zubehör erforderlich ist.

Hauptverbindungsoptionen

Das Board kann auf zwei gängige Arten angeschlossen werden: an einen PC angeschlossen oder als eigenständiges System.Bei der kabelgebundenen Konfiguration wird das Board über USB mit einem Computer verbunden und kann als Speichergerät oder über eine Netzwerkschnittstelle aufgerufen werden.Im Standalone-Modus arbeitet das Board unabhängig und benötigt externe Peripheriegeräte wie ein Display, eine Tastatur, eine Maus und eine 5-V-Stromversorgung.Diese Optionen bieten Benutzern Flexibilität je nach Arbeitsumgebung.

Tethered Setup (mit einem PC)

In dieser Konfiguration wird der BeagleBone Black direkt über das an einen Computer angeschlossene USB-Kabel mit Strom versorgt.Normalerweise ist keine zusätzliche Stromquelle erforderlich.Sobald die Verbindung hergestellt ist, kann über einen Webbrowser oder als USB-Laufwerk auf das Board zugegriffen werden.Nach dem Booten kann es einige Sekunden dauern, bis das System initialisiert ist, und Status-LEDs zeigen die Aktivität an.Sollte der Rechner nicht ausreichend Strom liefern, kann alternativ eine externe 5V-Versorgung genutzt werden.

Zugriff auf das Board

Bei Anschluss an einen PC erscheint das Board nach dem Booten als USB-Speichergerät.Benutzer können das Laufwerk öffnen und die bereitgestellte Startdatei ausführen, um über einen Webbrowser auf Setup-Anweisungen zuzugreifen.Dies ermöglicht eine schnelle Interaktion mit dem System ohne zusätzliche Softwareinstallation.Der Zugriff auf das Board ist auch über eine Netzwerkverbindung möglich und ermöglicht so eine browserbasierte Steuerung und Konfiguration.

Standalone-Setup (Desktop-Modus)

Im Standalone-Modus funktioniert der BeagleBone Black wie ein kleiner Computer.Für die direkte Interaktion sind ein Display, eine Tastatur und eine Maus erforderlich.Für den ordnungsgemäßen Betrieb ist außerdem eine stabile 5-V-Stromversorgung erforderlich.Dieses Setup ermöglicht Benutzern ein unabhängiges Arbeiten ohne PC und eignet sich daher für den Dauerbetrieb und anspruchsvollere Entwicklungsaufgaben.

Anschließen von Peripheriegeräten

Um das Board im Standalone-Modus zu verwenden, schließen Sie ein Display über ein Micro-HDMI-Kabel an.Über den USB-Host-Anschluss können eine Tastatur und eine Maus angeschlossen werden.Wenn mehrere USB-Geräte benötigt werden, ist möglicherweise ein USB-Hub erforderlich.Für den Netzwerkzugriff kann auch ein Ethernet-Kabel angeschlossen werden, das eine stabile Kommunikation für Updates und Fernsteuerung gewährleistet.

Das Board mit Strom versorgen

Die Stromversorgung kann entweder über das USB-Kabel oder einen externen 5-V-DC-Adapter erfolgen.Während die USB-Stromversorgung für den Grundgebrauch ausreicht, wird bei Verwendung mehrerer Peripheriegeräte oder Hochleistungsgeräte eine externe Stromversorgung empfohlen.Sobald das Board mit Strom versorgt wird, beginnt es automatisch mit dem Bootvorgang.

Bootvorgang und Systemstart

Nach dem Anlegen der Stromversorgung beginnt das Board mit dem Booten des Linux-Betriebssystems.Während dieses Vorgangs leuchten und blinken Status-LEDs und zeigen so die Systemaktivität an.Der Startvorgang kann einige Sekunden dauern.Nach dem vollständigen Start erscheint die Systemschnittstelle auf dem Display oder ist über den angeschlossenen PC zugänglich, sodass der Benutzer mit der Arbeit mit der Platine beginnen kann.

BeagleBone Black-Komponenten

• Gleichstromanschluss – Hauptstromeingang, der eine geregelte 5-V-Gleichstromversorgung für einen stabilen Betrieb akzeptiert.

• Power-Taste – Wird zum sicheren Herunterfahren oder Ausschalten der Platine durch Signalisierung an den Prozessor verwendet.

• Ethernet-Anschluss (RJ45) – Bietet eine kabelgebundene Netzwerkverbindung mit 10/100 Mbit/s für Internet- und LAN-Zugriff.

• Serial Debug Header – UART-Schnittstelle für Debugging, Systemprotokolle und Low-Level-Kommunikation.

• USB-Client-Anschluss (miniUSB) – Verbindet das Board mit einem PC für Stromversorgung, Programmierung und Datenübertragung.

• USB-Host-Anschluss – Ermöglicht den Anschluss von Peripheriegeräten wie Tastatur, Maus, Wi-Fi-Adapter oder Flash-Laufwerk.

• BOOT-Taste (S2) – Zwingt das Board dazu, von der microSD-Karte statt vom integrierten eMMC zu booten.

• Reset-Taste – Startet den Prozessor neu und startet das System neu.

• Benutzer-LEDs (4 LEDs) – Programmierbare LEDs zur Statusanzeige, Fehlerbehebung und Benutzersteuerung.

• Power-LED – Zeigt an, dass die Platine eingeschaltet ist.

• microSD-Steckplatz – Wird zur Speichererweiterung und zum Booten alternativer Betriebssysteme verwendet.

• Micro-HDMI-Anschluss – Bietet eine Videoausgangsverbindung zu Monitoren oder Displays.

• Erweiterungs-Header (P8 und P9) – Zwei 46-Pin-Header, die GPIO-, ADC-, PWM- und Kommunikationsschnittstellen freigeben.

• PMIC (Power Management IC) – Reguliert die Spannung und verwaltet die Stromverteilung auf der gesamten Platine.

• Prozessor (AM3358) – Der Hauptmikroprozessor, der alle Vorgänge steuert und das Betriebssystem ausführt.

BeagleBone Black-Anwendungen

• Entwicklung eingebetteter Systeme

• Industrielle Automatisierung

• Robotik und Steuerungssysteme

• Geräte für das Internet der Dinge (IoT).

• Datenerfassungssysteme

• Hausautomation

• Edge-Computing

• Intelligente Sensoren und Überwachungssysteme

• Netzwerk- und Kommunikationsgeräte

• Prototyping und Produktentwicklung

• Bildverarbeitungssysteme

• CNC und Bewegungssteuerung

• Bildungs- und Lernplattformen

• Digitale Signalverarbeitung

• Fernüberwachungssysteme

BeagleBone Black sicherer Betrieb

Die ordnungsgemäße Handhabung und Bedienung des BeagleBone Black ist wichtig, um eine langfristige Zuverlässigkeit zu gewährleisten und Schäden vorzubeugen.Verwenden Sie immer eine geregelte 5-V-Stromversorgung und vermeiden Sie das Überschreiten der Spannungsgrenzen an irgendwelchen Pins, da der GPIO mit 3,3 V arbeitet und nicht 5 V toleriert.Falsche Spannungsanschlüsse können die Platine dauerhaft beschädigen.

Stellen Sie sicher, dass die Platine auf einer nicht leitenden Oberfläche liegt, um Kurzschlüsse zu vermeiden.Vermeiden Sie es, Komponenten zu berühren, während die Platine mit Strom versorgt wird, insbesondere wenn Sie mit externen Schaltkreisen arbeiten.Sorgen Sie für ausreichende Belüftung, um eine Überhitzung im Dauerbetrieb zu vermeiden.

Wenn Sie Peripheriegeräte wie USB-Geräte, HDMI oder Erweiterungsmodule anschließen oder trennen, schalten Sie das Board am besten zuerst aus.Dadurch werden elektrische Überspannungen vermieden und ein sicherer Betrieb gewährleistet.

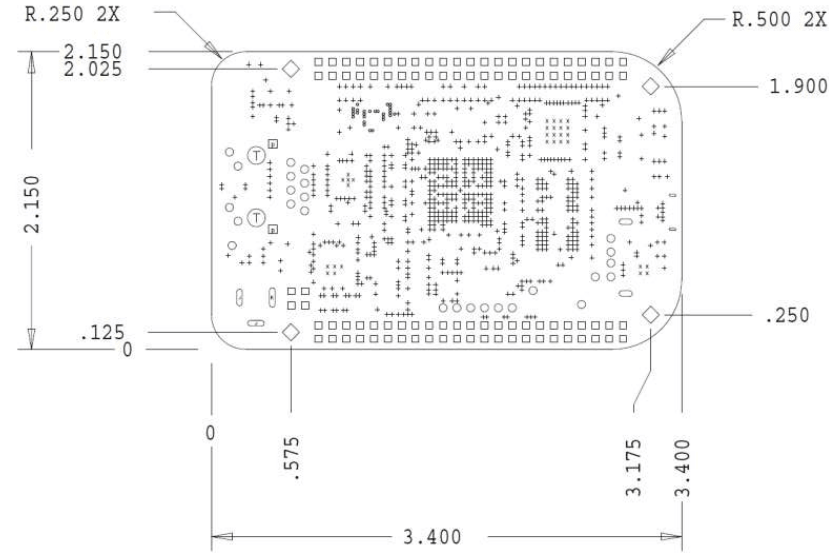

Mechanische Abmessungen

Beaglebone Black vs. Beaglebone: Vergleich

Funktion	BeagleBone (Original)	BeagleBone Schwarz
Prozessor	ARM Cortex-A8, 720 MHz	ARM Cortex-A8, 1 GHz
RAM	256 MB DDR2	512 MB DDR3
Onboard-Speicher	Keine (microSD nur)	4 GB eMMC + microSD
Grafiken	Keine dedizierte GPU	PowerVR SGX530 3D-GPU
Ethernet	10/100 Mbit/s	10/100 Mbit/s
USB-Host	1 × USB-Host	1 × USB-Host
USB-Client	MiniUSB	MiniUSB
HDMI-Ausgang	Kein HDMI	Micro-HDMI
GPIO-Pins	~65 Stifte	~65 Stifte
Analoge Eingänge	7 ADC-Kanäle	7 ADC-Kanäle
PRU (Echtzeit Einheiten)	Ja (2 Einheiten)	Ja (2 Einheiten, verbesserte Unterstützung)
Leistungsaufnahme	USB oder extern 5V	USB, DC-Buchse oder 5V-Header
LED-Anzeigen	Grundlegende LEDs	4 Benutzer-LEDs + Power-LED
Knöpfe	Zurücksetzen, Booten	Zurücksetzen, Booten, Macht
Lagerung Erweiterung	microSD	microSD + Onboard-eMMC
Leistung	Mäßig	Schneller und mehr effizient
Vorstandsrevision	Älter (eingestellt)	Neuer und weit verbreitet verwendet

Fazit

Das BeagleBone Black ist ein funktionsreiches Entwicklungsboard, das Rechenleistung mit umfangreichen Hardware-Steuerungsmöglichkeiten kombiniert.Dank seiner durchdachten Architektur, einschließlich PRUs, mehreren Kommunikationsschnittstellen und flexiblen Konnektivitätsoptionen, eignet es sich hervorragend für eine Vielzahl eingebetteter und Echtzeitanwendungen.Die detaillierte Pinbelegung, Anschlüsse und Erweiterungs-Header verbessern die Verwendbarkeit sowohl für das Prototyping als auch für das fortgeschrittene Systemdesign.Mit seiner kompakten Größe, Linux-Unterstützung und seinem starken Ökosystem bietet der BeagleBone Black eine ausgewogene Lösung für Entwickler, die sowohl Leistung als auch Kontrolle suchen.

Häufig gestellte Fragen [FAQ]

1. Welches Betriebssystem ist auf dem BeagleBone Black vorinstalliert?

Auf dem Board ist in der Regel Debian Linux auf dem integrierten eMMC vorinstalliert, was eine sofortige Nutzung nach dem Booten ermöglicht.

2. Kann BeagleBone Black ohne Internetverbindung ausgeführt werden?

Ja, es kann offline betrieben werden, sobald das Betriebssystem installiert ist, allerdings ist für Updates und Fernzugriff eine Internetverbindung erforderlich.

3. Wie programmiert man BeagleBone Black?

Es kann mit Sprachen wie Python, C/C++ und JavaScript über Terminal, SSH oder webbasierte IDEs programmiert werden.

4. Unterstützt BeagleBone Black WLAN und Bluetooth?

Nicht integriert, unterstützt aber USB-WLAN- oder Bluetooth-Adapter für drahtlose Konnektivität.

5. Wie hoch ist die maximale Spannung für BeagleBone Black GPIO-Pins?

GPIO-Pins arbeiten mit 3,3 V und sind nicht 5 V-tolerant, sodass eine höhere Spannung die Platine beschädigen kann.

6. Wie lange dauert das Hochfahren des BeagleBone Black?

Abhängig von der Systemkonfiguration dauert der Start von Linux normalerweise etwa 10 bis 20 Sekunden.

7. Kann BeagleBone Black zur Echtzeitsteuerung verwendet werden?

Ja, seine PRUs ermöglichen eine präzise Echtzeitverarbeitung unabhängig von der Haupt-CPU.

8. Welche Speicheroptionen sind auf dem BeagleBone Black verfügbar?

Es umfasst 4 GB eMMC und unterstützt microSD-Karten für zusätzlichen Speicher und das Booten des Betriebssystems.

9. Wie setzt man BeagleBone Black auf die Werkseinstellungen zurück?

Sie können das Betriebssystem mithilfe einer microSD-Karte mit einem neuen Systemabbild neu flashen.
