Alles über Steuerungssysteme: Bedeutung, Typen und Verwendungen

Kontrollsysteme sind die Grundlage für die moderne Automatisierung und führen alles von Industrierobotern bis hin zu Haushaltsgeräten.Im Kern sollen sie sich ändernde Bedingungen überwachen, Entscheidungen treffen und genaue Maßnahmen ausführen, um Maschinen und Prozesse effizient und sicher laufen zu lassen.In diesem Artikel wird untersucht, welche Kontrollsysteme sind, wie sie funktionieren, wie sie wichtige Funktionen und Klassifizierungen, Anwendungen und Technologien, die ihre Leistung verbessern.

Katalog

Was ist ein Steuerungssystem?

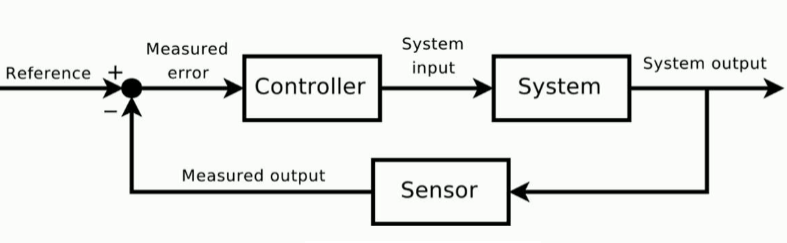

Ein Steuerungssystem ist eine Gruppe verbundener Teile, die zusammenarbeiten, um zu leiten, wie sich eine Maschine oder ein Prozess verhält.Es arbeitet, indem es Bedingungen erfasst, entscheidet, welche Reaktion benötigt wird, und dann für die Durchführung dieser Reaktion wirkt.Die meisten Kontrollsysteme umfassen drei grundlegende Komponenten:

• Der Sensor Beobachtet physikalische Bedingungen wie Temperatur, Druck oder Bewegung und verwandelt diese Informationen in ein elektrisches Signal.

• Der Regler Nimmt dieses Signal ein und bestimmt die entsprechende Antwort basierend auf programmierten Regeln oder Sollwertpunkten.

• Der Aktuator reagiert auf die Entscheidung des Controllers, indem sie eine physische Veränderung vornimmt.Dies könnte bedeuten, einen Motor zu starten, ein Ventil zu öffnen oder einen Ausgangspegel anzupassen.

Steuerungssysteme

Ein zuverlässiger Steuerungssystem hält eine konsistente und vorhersehbare Beziehung zwischen dem, was in und was herauskommt.Es wird automatisch angepasst, wenn sich die Bedingungen ändern, und arbeiten, um das System wie beabsichtigt zu halten.Abhängig davon, wie sich die Ausgabe verhält, wenn sich die Eingabe ändert, werden Steuersysteme entweder linear oder nichtlinear klassifiziert.In linearen Systemen nimmt der Ausgang in stetigen Schritten, die mit der Eingabe übereinstimmen, zu oder nimmt ab.In nichtlinearen Systemen kann die Ausgabe plötzlich springen oder ungleichmäßig reagieren, was das Verhalten schwieriger zu erwähnen macht.

Ein effektives Steuerungssystem wird durch mehrere Schlüsselmerkmale geprägt, die seine Gesamtleistung und Zuverlässigkeit bestimmen:

• Empfindlichkeit - Dies bezieht sich darauf, wie gut das System auf Veränderungen in der Umgebung reagiert.Ein gut abgestimmtes System kann aussagekräftige Signale wie ein plötzlicher Temperaturabfall oder eine Positionsverschiebung erkennen, ohne durch Hintergrundgeräusche oder geringfügige Störungen verwirrt zu werden.Es konzentriert sich auf Inputs, die wichtig sind und gleichzeitig diejenigen ignorieren, die dies nicht tun.

• Genauigkeit - In der Genauigkeit geht es darum, wie eng die Ausgabe des Systems mit dem beabsichtigten Ziel übereinstimmt.Systeme verlassen sich häufig auf Feedback, um kontinuierliche Anpassungen vorzunehmen.Wenn beispielsweise ein Motor zu langsam läuft, erkennt die Rückkopplungsschleife die Differenz und passt den Eingang an, um ihn zu korrigieren.Diese ständige Überprüfung hilft dem System, auf dem richtigen Weg zu bleiben.

• Stabilität - Ein stabiles Steuerungssystem schenkt nicht außer Kontrolle, wenn sich etwas ändert.Wenn es gestört ist, kehrt es langsam in seinen ursprünglichen oder beabsichtigten Zustand zurück, ohne neue Probleme zu verursachen.

• Geräuschwiderstand - Rauschen bezieht sich auf unerwünschte Signale aus der Umgebung wie elektrische Störungen oder zufällige Datenspitzen.Ein zuverlässiges System filtert diese aus und stellt sicher, dass sie die Leistung nicht beeinflussen.Dies hält die Ausgabe reibungslos und zuverlässig, auch wenn die Umgebung unvorhersehbar ist.

• Reaktionsgeschwindigkeit - Geschwindigkeit ist, wie schnell das System auf neue Eingaben reagiert und wie schnell es sich in einem neuen stationären Zustand einsetzt.Ein schnelles System kann sich anpassen, was in Umgebungen nützlich ist, in denen Verzögerungen zu Fehlern oder Ineffizienzen wie Robotik, Fertigung oder automatischen Bremssystemen führen können.

• Bandbreite - Dies zeigt uns, wie viel Abwechslung das System in Bezug auf die Eingangsfrequenz verarbeiten kann.Eine breite Bandbreite bedeutet, dass das System genau auf langsame und schnelle Änderungen reagieren kann.Dies macht es für dynamische Aufgaben geeignet, die schnelle Verschiebungen der Eingangsbedingungen beinhalten.

• Oszillationskontrolle - Ein gut kontrolliertes System vermeidet übermäßige Ausgangsschwankungen.Wenn es immer wieder hin und her schwankt, anstatt sich niederzulassen, ist dies ein Zeichen für schlechte Kontrolle.Die Reduzierung dieser unnötigen Schwingungen verbessert sowohl die Zuverlässigkeit als auch die Leistung, insbesondere in Systemen, die Präzision benötigen.

Arten von Steuerungssystemen

Steuerungssysteme werden basierend darauf gruppiert, wie sie arbeiten und wie ihre inneren Teile angeordnet sind.Diese Kategorien helfen zu definieren, was das System tun kann, wie flexibel es ist und mit welcher Art von Umgebung es umgehen kann.

Open-Loop-Systeme

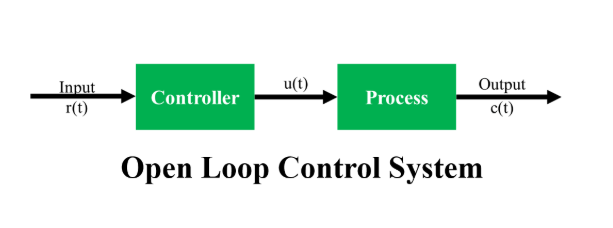

Abbildung 2. Open-Loop-Systeme

Diese Systeme arbeiten basierend auf festen Anweisungen.Sobald die Eingabe angegeben ist, führt das System seine Aufgabe aus, ohne zu überprüfen, ob die Ausgabe korrekt oder im Ziel ist.Da sie sich nicht auf Feedback verlassen, sind sie leichter zu entwerfen und zu pflegen, aber es fehlt ihnen Präzision, insbesondere wenn sich die externen Bedingungen ändern.Eine grundlegende Waschmaschine, die einen festgelegten Zyklus ausführt, unabhängig davon, wie schmutzig die Kleidung ist, ist ein gutes Beispiel.

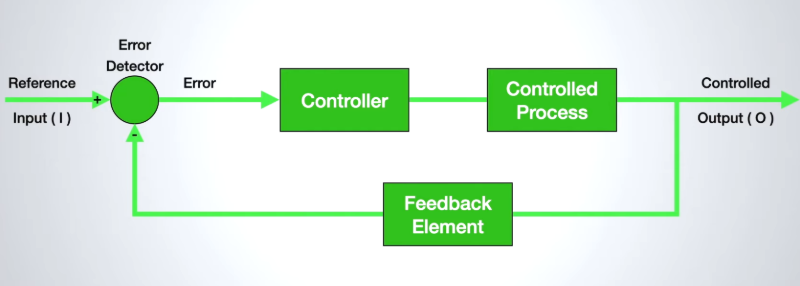

Systeme geschlossen

Abbildung 3..

Diese Systeme überwachen die Ausgabe und passen ihre Aktionen an, wenn es einen Unterschied zwischen dem, was beabsichtigt war und dem, was passiert war, gibt.Dieser konstante Vergleich und diese Korrektur machen sie genauer und anpassungsfähig.Beispielsweise misst ein Thermostat die Raumtemperatur und ändert die Heiz- oder Kühlleistung, um den Raum am gewünschten Einstellung zu halten.

Kontinuierliche Systeme

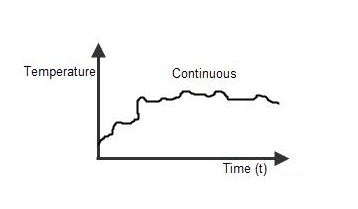

Abbildung 4. Kontinuierliche Systeme

Ein kontinuierliches Steuerungssystem reagiert rechtzeitig und passt sich reibungslos und ständig an.Diese Systeme werden benötigt, um Dinge wie Motorgeschwindigkeit, Flüssigkeitsdruck oder Raumtemperatur zu verwalten, bei denen eine allmähliche, ununterbrochene Kontrolle erforderlich ist.

Diskrete Systeme

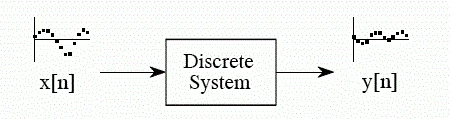

Abbildung 5. Diskrete Systeme

Diskrete Systeme arbeiten in bestimmten Zeitintervallen.Anstatt kontinuierlich zu reagieren, nehmen sie Daten auf, verarbeiten sie und treffen Entscheidungen an Sollwertpunkten, häufig mit digitalen Signalen.Sie sind in der Elektronik, der automatisierten Planung und der Robotik üblich, bei denen genaue Zeitpunkte wichtig sind.

Lineare Systeme

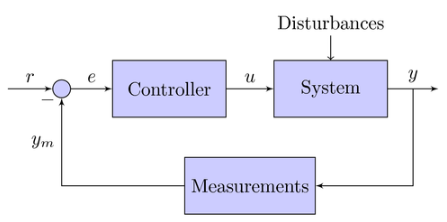

Abbildung 6. Lineares Steuerungssystem

In einem linearen Steuerungssystem ändert sich der Ausgang in direktem Verhältnis zum Eingang.Da ihr Verhalten unkomplizierte mathematische Regeln folgt, sind sie leichter zu modellieren, vorherzusagen und zu optimieren.Sie sind ideal für stabile Umgebungen, in denen die Bedingungen nicht wild variieren.

Nichtlineare Systeme

Abbildung 7. Nichtlineares System

Diese Systeme folgen einer geraden Beziehung zwischen Eingang und Ausgabe nicht.Eine kleine Eingangsänderung kann zu einer großen oder unerwarteten Verschiebung der Ausgabe führen oder umgekehrt.Effekte wie die Sättigung, bei der ein Aktuator die Leistung über eine Grenze oder die Hysterese, bei denen die Reaktion des Systems von seinem früheren Verhalten abhängt, nicht mehr erhöhen kann, machen diese Systeme komplexer.Sie benötigen häufig fortgeschrittene Strategien, um sie unter Kontrolle zu halten.

Zeitinvariante Systeme und zeitlich variierende Systeme

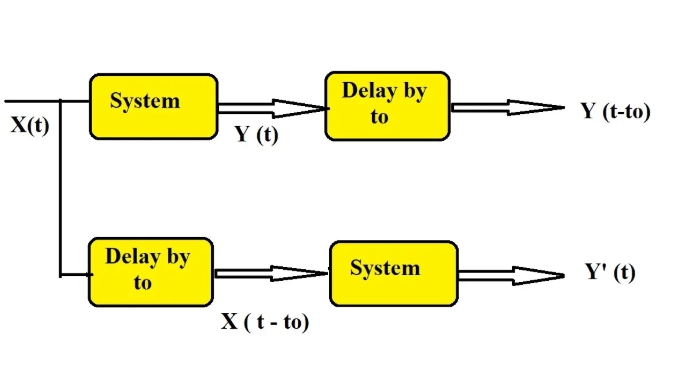

Abbildung 8. Zeitinvariante Systeme und zeitlich variierende Systeme

Diese Systeme verhalten sich genauso, egal wann sie verwendet werden.Ihre Antworten auf Inputs verschieben sich nicht im Laufe der Zeit, was sie in langfristigen Anwendungen vorhersehbar und einfacher zu verwalten können.Im Gegensatz dazu verändern zeitvariable Systeme je nach Moment, wie sie reagieren.Zum Beispiel kann ein System mit dem Aufwärmen oder dem Abnutzung seiner Komponenten unterschiedlich funktionieren.Diese Änderungen erfordern das System, um sich kontinuierlich anzupassen, um eine stabile Ausgabe aufrechtzuerhalten.

SISO-Systeme (Single-Input, Single-Output)

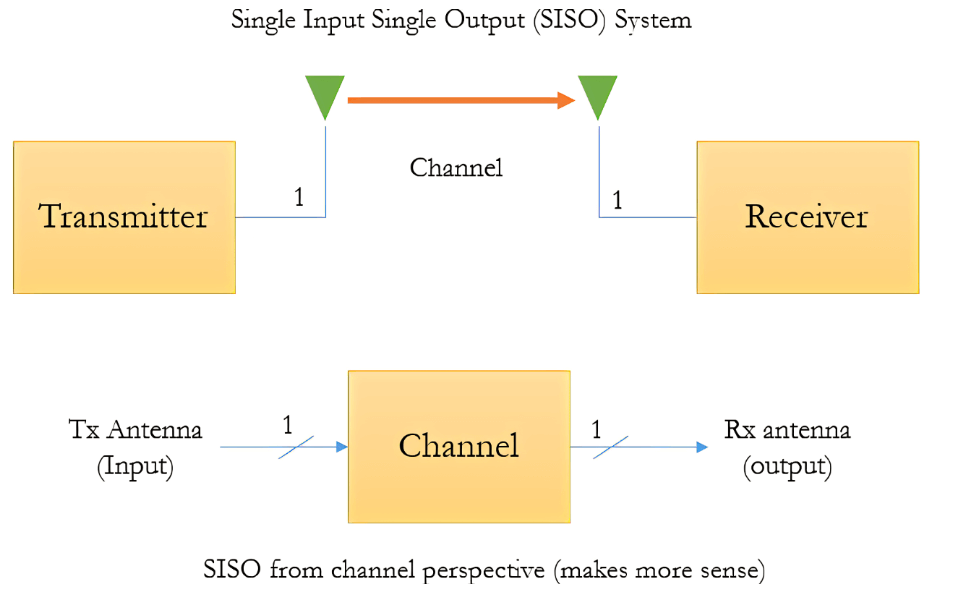

Abbildung 9. SISO-Systeme (Single-Input, Single-Output)

Diese Systeme befassen sich mit einem Eingang und einem Ausgang.Sie sind unkompliziert zu verstehen und zu gestalten, oft verwendet, wenn Aufgaben einfach und eng fokussiert sind.

MIMO-Systeme (Mehrfacheingänge, Mehrfachausgänge)

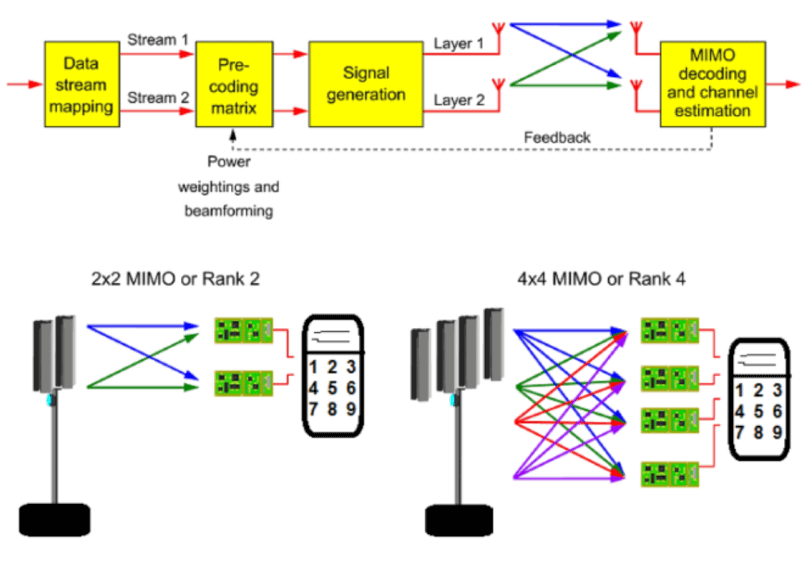

Abbildung 10. MIMO-Systeme (Mehrfacheingänge, Mehrfachausgleichs-) Systeme

Diese Systeme verarbeiten gleichzeitig mehrere Eingänge und Ausgänge.Sie ermöglichen eine viel größere Flexibilität und Kontrolle, insbesondere in komplexen Umgebungen wie Flugsteuerung oder automatisierten Produktionslinien.Sie fordern jedoch auch eine ausgefeiltere Koordination und Analyse, um ordnungsgemäß zu funktionieren.

Anwendungen von Steuerungssystemen

Herstellung

Kontrollsysteme sind tief in die Fabrikoperationen eingebettet.Sie koordinieren Roboterarme, um sich mit exakter Präzision zu bewegen, CNC (Computer Numerical Control) auszuführen, die Materialien zu engen Toleranzen schneiden und formen, und zeitliche Montagelinienaufgaben, sodass jeder Schritt genau im richtigen Moment stattfindet.Diese Koordination verbessert die Geschwindigkeit, reduziert den Fehler und ermöglicht die Massenproduktion, ohne die Qualität zu beeinträchtigen.

Gebäudeautomatisierung

Moderne Gebäude verlassen sich auf Steuerungssysteme, um Heizung, Belüftung und Klimaanlage (HLK), Beleuchtung, Aufzugsbewegung und Sicherheitsalarme zu verwalten.Beispielsweise überwachen Sensoren die Raumtemperatur und die Beleuchtungspegel, und Steuerungssysteme passen die Bedingungen automatisch an, um den Komfort und die Energieeffizienz aufrechtzuerhalten.

Transport

Fahrzeuge und Infrastruktur verwenden Steuerungssysteme, um die Sicherheit und Zuverlässigkeit zu verbessern.Diese Systeme regeln alles von automatischer Bremsung und adaptiver Geschwindigkeitsregelung in Autos bis hin zu Signalsystemen und Flugzeugautopiloten.Sogar Ampeln in Städten werden von Systemen verwaltet, die den Timing basierend auf dem tatsächlichen Verkehrsfluss anpassen.

Stromerzeugung und -verteilung

Elektrische Netze hängen von Kontrollsystemen ab, um das Angebot und die Strombedarf von Strom auszugleichen.Sie passen den Ausgang von Kraftwerken ein, verwalten das Umschalten von Umspannwerken und helfen dabei, die Spannung über Übertragungsleitungen zu stabilisieren.Ohne diese Systeme könnten Schwankungen des Stromverbrauchs zu Ausfällen oder Ausrüstungsschäden führen.

Medizinprodukte

Präzision ist im Gesundheitswesen schwerwiegend, und Kontrollsysteme tragen dazu bei, diesen Standard aufrechtzuerhalten.Geräte wie Infusionspumpen, Beatmungsgeräte und Dialysemaschinen verwenden Sensoren, um die Patientenbedingungen zu überwachen und tatsächliche Anpassungen an Flussraten oder Druckniveaus vorzunehmen.Dies ermöglicht eine sichere, automatisierte Versorgung mit minimaler manueller Intervention.

Landwirtschaft

Farmen und Gewächshäuser verwenden Kontrollsysteme, um Aufgaben wie Bewässerung, Nährstoffmischung und Klimaregulierung zu automatisieren.Zum Beispiel können Bodenfeuchtigkeitssensoren Bewässerungsventile auslösen, während Temperatursensoren die Lüftungssysteme ohne Ihre Aufsicht aktivieren.Dies verbessert nicht nur den Ernteertrag, sondern bietet auch Wasser und Energie.

Militär und Verteidigung

Fortgeschrittene Waffensysteme und Überwachungsplattformen verwenden Steuerungssysteme für das Targeting, die Verfolgung und den autonomen Betrieb.Diese Systeme leiten Raketen mit Präzision, stabilisieren Kameras auf Drohnen im Flug und verwalten Radarsysteme, die potenzielle Bedrohungen rechtzeitig erkennen.

Robotik

Kontrollsysteme stehen im Mittelpunkt der Roboterfunktionalität.Sie verarbeiten den Sensoreingang, um die Bewegung zu leiten, die Grifffestigkeit anzupassen und Maschinen auf unerwartete Hindernisse zu reagieren.Von industriellen Waffen auf den Montage- bis zu autonomen Drohnen verwandeln diese Systeme den Code in koordinierte physikalische Aktionen.

Verständnis eingebetteter Steuerungssysteme

Ein eingebettetes Steuerungssystem ist eine spezielle Computereinheit, die direkt in ein größeres Gerät oder ein elektronisches Gerät eingebaut ist.Im Gegensatz zu allgemeinen Systemen ist es so konzipiert, dass es eine bestimmte Aufgabe ausführt und mit minimalen menschlichen Eingaben arbeitet.Diese Systeme sind für den langfristigen Gebrauch aufgebaut und konzentrieren sich auf konsistente Leistung, geringem Energieverbrauch und hohe Zuverlässigkeit.Im Alltag sind überall eingebettete Kontrollsysteme, obwohl sie oft unbemerkt bleiben.Sie verwalten in leise gefährliche Operationen innerhalb einer Vielzahl von Technologien.

• In Automobile, Moderne Fahrzeuge verlassen sich auf eingebettete Systeme, um nützliche Funktionen wie Motorsteuerung, automatische Bremsung, Airbag -Einsatz und Timing der Kraftstoffeinspritzung zu verarbeiten.Sie verwalten auch Komfort- und Komfortmerkmale wie Klima- und Infotainment -Systeme.Jedes System arbeitet rechtzeitig und reagiert auf sich ändernde Bedingungen, ohne dass eine Fahrerintervention erforderlich ist.

• In MedizinprodukteEingebettete Systeme bieten eine präzise und konsistente Kontrolle in empfindlichen Geräten.Geräte wie Herzschrittmacher regulieren Herzrhythmen mit extremer Zeitgenauigkeit.Insulinpumpen liefern gemessene Dosen basierend auf tatsächlichen Messwerten.Diagnosewerkzeuge verwenden eingebettete Logik, um aktive Daten schnell und zuverlässig zu analysieren, oft in gefährlichen Momenten.

• In Industrieausrüstung, Fabriken verwenden eingebettete Controller, um komplexe Maschinen wie Roboterarme, CNC -Maschinen und Fördersysteme auszuführen.Diese Systeme koordinieren Bewegung, überwachen die Sicherheitsbedingungen und passen die Parameter automatisch an, um die Produktionslinien reibungslos und effizient zu halten.

• In HaushaltsgeräteEingebettete Systeme machen gemeinsame Haushaltsgeräte effizienter und zugänglicher.Waschmaschinen stellen den Wasserstand und Spinzyklen anhand der Lastgröße ein.Klimaanlagen regulieren die Temperatur unter Verwendung interner Sensoren.Microwaves Zeit- und Leistungsstufen anpassen je nach ausgewähltem Kochmodus.All dies geschieht automatisch, oft mit minimaler Eingabe.

• In UnterhaltungselektronikVon Smartphones bis hin zu Smartwatches ermöglichen eingebettete Systeme interaktive Funktionen, tatsächliche Verarbeitung und Standby-Modi mit geringer Leistung.In Fernseh- und Gaming -Konsolen verwalten sie Audio- und visuelle Ausgabe, Systemaktualisierungen und Schnittstellen.Diese Systeme sind für die Leistung optimiert und bleiben während der regulären Verwendung nahezu unsichtbar.

Was eingebettete Steuerungssysteme auszeichnet, ist der Fokus darauf, einen Job außergewöhnlich gut zu machen.Sie sind so konstruiert, dass sie ununterbrochen, oft jahrelang, ohne Unterbrechung kontinuierlich operieren.Da sie sich bestimmten Funktionen widmen, sind sie effizienter und zuverlässig als allgemeine Computer.Die Wartungsanforderungen sind in der Regel gering, und ihr Design beinhaltet häufig Sicherheitsvorkehrungen, um unerwartete Ereignisse automatisch zu bewältigen.

Vor- und Nachteile von Kontrollsystemen

Vorteile der Verwendung von Kontrollsystemen

• Ein großer Vorteil ist ihre Fähigkeit zu Liefern Sie schnelle, genaue Antworten.Unabhängig davon, ob die Position eines Roboterarms oder die Regulierung des Flusses einer Chemikalie in einer Verarbeitungsanlage reguliert wird, reagieren diese Systeme.Diese Geschwindigkeit und Präzision werden in Situationen benötigt, in denen das Timing gefährlich ist und Fehler kostspielig sein können.

• Automatisierung ist ein weiterer wichtiger Vorteil.Durch den automatischen Umgang mit sich wiederholenden oder routinemäßigen Vorgängen verringern Steuerungssysteme den Bedarf an manueller Arbeit.Dies senkt nicht nur die Personalkosten, sondern senkt auch das Fehlerrisiko bei wiederholten Aufgaben.

• Sie sind auch Sehr anpassungsfähig.Mit zunehmendem Geschäftsbedarf oder Verschiebung können Kontrollsysteme neu programmiert oder erweitert werden, um neue Anforderungen zu erfüllen.Unabhängig davon, ob Sie einem Gebäudesystem mehr Sensoren hinzufügen oder eine Produktionslinie vergrößern, können sich diese Systeme anpassen, ohne eine vollständige Neugestaltung zu benötigen.

• Effizienz Verbessert sich auf der ganzen Linie mit den vorhandenen Kontrollsystemen.Sie verwenden Daten von Sensoren und Rückkopplungsschleifen, um konstante, sofortige Anpassungen vorzunehmen.Dies führt zu einem besseren Ressourcenverbrauch, verringertem Abfall und nachhaltigerem Betrieb, insbesondere in energieintensiver Branche.

Einschränkungen zu berücksichtigen

• Für das erste Setup ist häufig a erforderlich bedeutende Investitionen.Geräte, Steuerungssoftware, Integration in vorhandene Systeme und gründliche Tests können die Kosten erhöhen, bevor das System überhaupt lebendig wird.

• Eine weitere Einschränkung ist ihre Vertrauen in eine kontinuierliche Stromversorgung.Wenn der Strom ausfällt, kann der Betrieb sofort anhalten und möglicherweise eine verlorene Output oder sogar Sicherheitsbedenken verursachen.Backup -Systeme oder Stromverwaltungsstrategien sind häufig erforderlich, um Ausfallzeiten zu verhindern.

• Endlich, Betrieb und Wartung diese Systeme nimmt technisches Wissen.Sie müssen sowohl die Hardware als auch die beteiligte Software verstehen.Dies kann eine zusätzliche Schulung für Mitarbeiter oder die Notwendigkeit bedeuten, spezialisiertes Personal einzustellen, die beide zu langfristigen Kosten beitragen.

Verbesserung der Leistung durch Feedback

In Kontrollsystemen ist Feedback nützlich, um den Betrieb genau und reaktionsschnell zu halten.Es ermöglicht dem System, zu überwachen, wie eng seine Ausgabe am beabsichtigten Ziel ist und tatsächliche Anpassungen vornimmt, wenn es einen Unterschied gibt.Diese Differenz, die als Fehler bezeichnet wird, wird berechnet, indem die tatsächliche Ausgabe mit dem Zielwert verglichen wird.Das System verwendet diese Informationen dann, um sein Verhalten sofort zu korrigieren.

Eine der häufigsten Möglichkeiten, um Feedback anzuwenden, ist die PID-Steuerung, die drei separate Strategien kombiniert, um die Ausgabe des Systems zu optimieren:

• Der Proportionaler Teil adressiert den aktuellen Fehler direkt.Je größer der Fehler, desto stärker die Korrektur.

• Der Integraler Teil Sehen Sie sich an, wie sich im Laufe der Zeit Fehler addiert haben.Es beseitigt nach und nach stetige, anhaltende Ungenauigkeiten, indem es für Ungleichgewichte vergangener Ungleichgewichte korrigiert.

• Der Ableitungsteil Antizipiert, wie sich der Fehler ändert.Durch die Analyse der Änderungsrate hilft es dem System, gerade so zu verlangsamen, dass das Ziel über das Überschreiten des Ziels geht.

Jede dieser Komponenten arbeitet zusammen, um zu verbessern, wie schnell und reibungslos ein System sein Ziel erreicht.Eine ordnungsgemäße Abstimmung ist erforderlich;Zu viel Korrektur kann das System instabil machen, während zu wenig langsame oder ungenaue Ergebnisse verursachen können.

Feedback -Gewinn Bestimmt, wie stark das System auf Fehler reagiert.Eine höhere Verstärkung erhöht die Reaktionsgeschwindigkeit, kann jedoch dazu führen, dass das System überkorrigiert oder schwingt, wenn es zu aggressiv eingestellt ist.Eine ausgewogene Verstärkungseinstellung hilft dem System, effizient zu reagieren und gleichzeitig stabil und weniger empfindlich gegenüber Störungen zu bleiben.Beispielsweise können in autonomen Fahrzeugen Windböen oder ungleichmäßige Straßen zu Störungen führen, aber ein ordnungsgemäß abgestimmeltes Feedback -System hält das Fahrzeug ohne ein unregelmäßiges Verhalten auf der Strecke.

Für fortgeschrittenere Anforderungen können Systeme verwendet werden adaptive Kontrolle, was ihre internen Einstellungen automatisch verändert, wenn sich die Umgebung oder die Betriebsbedingungen entwickeln.Dies macht das System flexibler und besser für die tatsächliche Variabilität.

Noch mächtiger ist Modellvorhersagekontrolle (MPC).Anstatt nur auf das zu reagieren, was jetzt passiert, blickt MPC voraus.Es verwendet Modelle, um das zukünftige Systemverhalten zu prognostizieren, und wählt die bestmögliche Reaktion im Voraus aus.Dies macht es ideal für komplexe oder sich schnell verändernde Umgebungen wie chemische Verarbeitung, Smart Grid-Energiemanagement oder autonome Navigation, bei denen die Erwartung zukünftiger Zustände die Leistung erheblich verbessern kann.

Aufrechterhaltung und Bewertung der Systemstabilität

Damit jedes Steuerungssystem zuverlässig funktioniert, muss die Stabilität beibehalten werden.Ein stabiles System hält sein Verhalten innerhalb sicherer, vorhersehbarer Grenzen, selbst wenn es Störungen oder interne Veränderungen erfährt.Um dies zu gewährleisten, können Sie mehrere Tools und Techniken verwenden, mit denen Sie bewerten können, wie das System unter verschiedenen Bedingungen reagiert.

Visualisierung der Stabilität mit der Analyse der Root Locus

Analyse der Root Locus zeigt, wie sich das interne Verhalten des Systems ändert, wenn Sie den Verstärkung anpassen.Dies geschieht, indem die Positionen der "Pole" auf einer komplexen Ebene abgebildet werden.Das System bleibt stabil, solange diese Pole auf der linken Seite des Flugzeugs bleiben.Wenn sie nach rechts kreuzen, wird das System instabil.Diese visuelle Methode ist besonders nützlich während der Abstimmungsphase, wenn Sie anpassen, wie aggressiv das System auf Fehler reagiert.

Verhalten mit Frequenzgangwerkzeugen

Eine andere Möglichkeit, auf Stabilität zu prüfen, besteht darin, zu untersuchen, wie das System auf Eingänge bei verschiedenen Frequenzen reagiert.Werkzeuge wie Bode -Diagramme und Nyquist -Diagramme zeigen, ob das System unter Kontrolle bleibt oder zu schwingen.Wenn beispielsweise zu viel Verzögerung (Phasenverzögerung) oder die Verstärkung bei bestimmten Frequenzen zu hoch ist, kann das System überreagieren und instabil werden.Diese Diagramme helfen Ihnen beim Einstellen von PID -Controllern, um zu verhindern, dass dies geschieht.

Verwenden des Routh-Hurwitz-Kriteriums für die mathematische Sicherheit

Für eine direktere, berechnungsbasierte Überprüfung analysiert das Routh-Hurwitz-Kriterium die charakteristische Gleichung des Systems.Es funktioniert, indem es die Koeffizienten der Gleichung in eine Tabelle organisiert.Wenn die erste Spalte dieser Tabelle keine Vorzeichen ändert, wird das System als stabil angesehen.Diese Methode ist besonders nützlich, wenn Sie eine schnelle, algebraische Methode benötigen, um die Stabilität zu bestätigen, ohne sich auf Diagramme zu verlassen.

Gewährleistung der Stabilität in komplexen oder unsicheren Systemen

Einige Systeme arbeiten unter ständig ändernden Bedingungen oder umfassen Komponenten mit ungewissem Verhalten.In diesen Fällen werden erweiterte Methoden wie eine robuste Kontrolle verwendet.Techniken wie H-Infinity (H∞) -Kontrolle und quantitative Rückkopplungstheorie (QFT) sind so konzipiert, dass sie sowohl Stabilität als auch Leistung aufrechterhalten, selbst wenn die Systemparameter variieren.Diese Ansätze sind in Bereichen wie Luft- und Raumfahrt nützlich, in denen sich die Flugbedingungen schnell ändern können, oder in Automobilsicherheitssystemen, bei denen der Fehler keine Option ist.

Abschluss

Von der Regulierung der Motorleistung bis zur Verwaltung von Smart -Home -Geräten prägen die Steuerungssysteme die Art und Weise, wie Technologie mit der Welt um uns herum interagiert.Ihre Fähigkeit, genau zu reagieren, sich an sich ändernde Bedingungen anzupassen und mit minimalen Eingaben zu arbeiten, macht sie im modernen Engineering erforderlich.Durch das Verständnis ihrer Struktur, ihres Verhaltens und ihrer Vorteile sowie ihrer Grenzen erhalten wir wertvolle Einblicke in die Systeme, die unser tägliches Leben stillschweigend betreiben und die Innovation in den Branchen steigern.

Häufig gestellte Fragen [FAQ]

1. Welche Art von Steuerungssystem wird verwendet, um den Druck eines Prozesses zu steuern?

Ein Steuerungssystem mit geschlossenem Schleifen wird verwendet, um den Druck zu steuern, indem Sensoren zur Überwachung des Drucks, eines Controllers zum Vergleich mit einem Sollwert und einem Aktuator, um den Fluss entsprechend einzustellen.

2. Wie werden Steuerungssysteme basierend auf Parametern klassifiziert?

Steuerungssysteme werden durch Eingabe/Ausgangszahl (SISO oder MIMO), Linearität (linear oder nichtlinear) und Zeitabhängigkeit (Zeitinvariante oder zeitvariante) klassifiziert.

3. Welche Art von Steuerungssystem wird verwendet, um einen Herstellungsprozess zu steuern?

Herstellungsprozesse verwenden PLC-basierte geschlossene Kreislaufsysteme, bei denen Sensoren Daten an die SPS senden, die Aktuatoren basierend auf programmierter Logik steuert.

4. Welche Art von Steuerungssystem wird üblicherweise in industriellen Anwendungen verwendet?

Industrielle Anwendungen verwenden üblicherweise verteilte Steuerungssysteme (DCS) für kontinuierliche Prozesse und SCADA-Systeme für die Fernüberwachung und Kontrolle von Remote, groß an.

5. Welche Bedeutung hat ein Steuerungssystem in der Automobilindustrie?

In der Automobilindustrie verwalten Kontrollsysteme Funktionen wie Bremsen, Motorleistung und Stabilität, um die Sicherheit, Effizienz und Fahrkomfort zu verbessern.
